DWA 091450/01 - INSTALLATION INSTRUCTIONS - Liesituuletin BOSCH - Ilmainen käyttöohje ja opas

Merkki	Bosch
Malli	DWA 091450/01
Tuotetyyppi	Seinäliesi
Leveys	60 cm
Paino	10,3 kg (poistoilmatila) / 11,5 kg (kiertotila)
Sähkönsyöttö	220-240 V, 50 Hz (tyyppikilven mukaan)
Sähköjohdon pituus	1,30 m
Poistokanavan halkaisija	120 mm (pyöreä) tai vastaava poikkipinta-ala litteälle kanavalle
Turvaetäisyys vähintään	60 cm sähköliedelle, 65 cm kaasu- tai sekaliedelle
Käyttötavat	Poisto ulos tai kierto (aktiivihiilisuodatin lisävarusteena)
Suodattimet	Irrotettava rasvasuodatin; aktiivihiilisuodatin (lisävaruste)
Materiaalit	Ruostumaton teräs (savupiipun suojukset)
Asennus	Seinäkiinnitys, suojuksille pidikekulma
Sertifikaatit	Täyttää EMC-direktiivit
Huolto	Rasvasuodattimien säännöllinen puhdistus; vaihda aktiivihiilisuodatin kierrätystilassa
Korjattavuus	Varaosat saatavilla valtuutetun huollon kautta
Ympäristötiedot	Kierrätys WEEE-direktiivin mukaisesti; pakkaus kierrätettävä

Usein kysytyt kysymykset - DWA 091450/01 - INSTALLATION INSTRUCTIONS BOSCH

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Vähimmäisetäisyys on 60 cm sähköliedelle ja 65 cm kaasu- tai sekaliedelle. Jos kaasulieden valmistaja suosittelee suurempaa etäisyyttä, sitä on noudatettava.

Kuinka liesituuletin asennetaan poistotilassa?

Kytke liesituuletin ulkoilmaan johtavaan poistokanavaan (suositeltu halkaisija 120 mm). Asenna tarvittaessa takaiskuläppä teleskooppiputkeen. Varmista, että ilmansaanti on riittävä.

Kuinka liesituuletin asennetaan kiertotilassa?

Käytä aktiivihiilisuodatinta (lisävaruste). Täydellinen asennussarja on ostettavissa erikoisliikkeestä. Noudata sarjan mukana toimitettuja ohjeita.

Mitkä ovat suositellut kanavahalkaisijat?

Pyöreille kanaville käytä sisähalkaisijaa 120 mm (poikkipinta-ala 113 cm²). Litteissä kanavissa sisäpoikkipinnan on oltava vastaava. Vältä jyrkkiä mutkia ja suosi lyhyttä ja sileää kanavaa.

Kuinka rasvasuodattimet puhdistetaan?

Irrota rasvasuodattimet ja pese ne käsin tai astianpesukoneessa. Kuivaa ne huolellisesti ennen takaisin asettamista. Noudata käyttöohjeessa ilmoitettua puhdistusväliä.

Kuinka sähköjohto vaihdetaan?

Sähköjohdon vaihto tulee teettää vain valtuutetulla teknisellä huollolla vaaran välttämiseksi. Älä yritä tehdä sitä itse.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista ensin sähköliitäntä ja sulake. Jos ongelma jatkuu, irrota liesituuletin ja ota yhteys Boschin huoltopalveluun. Älä koskaan korjaa laitetta itse.

Kuinka liesituuletin kiinnitetään seinään?

Käytä mukana toimitettua mallipohjaa merkitäksesi tappien paikat (halkaisija 8 mm). Kiinnitä suojuksien pidikekulma, ripusta sitten liesituuletin ruuveihin. Kiristä ruuvit lopullisesti, kun olet tarkistanut kohdistuksen.

Mistä varaosia löytyy?

Varaosat ovat saatavilla Boschin huoltopalvelusta tai valtuutetuilta jälleenmyyjiltä. Lisävarusteiden viitenumerot löytyvät käyttöohjeen lopusta.

Kuinka pakkaus ja vanha laite hävitetään?

Pakkaus on kierrätettävä. Vie se asianmukaisiin kierrätysastioihin. Älä heitä vanhaa laitetta sekajätteeseen: toimita se WEEE-keräyspisteeseen materiaalien hyötykäyttöä varten.

KÄYTTÖOHJE DWA 091450/01 - INSTALLATION INSTRUCTIONS BOSCH

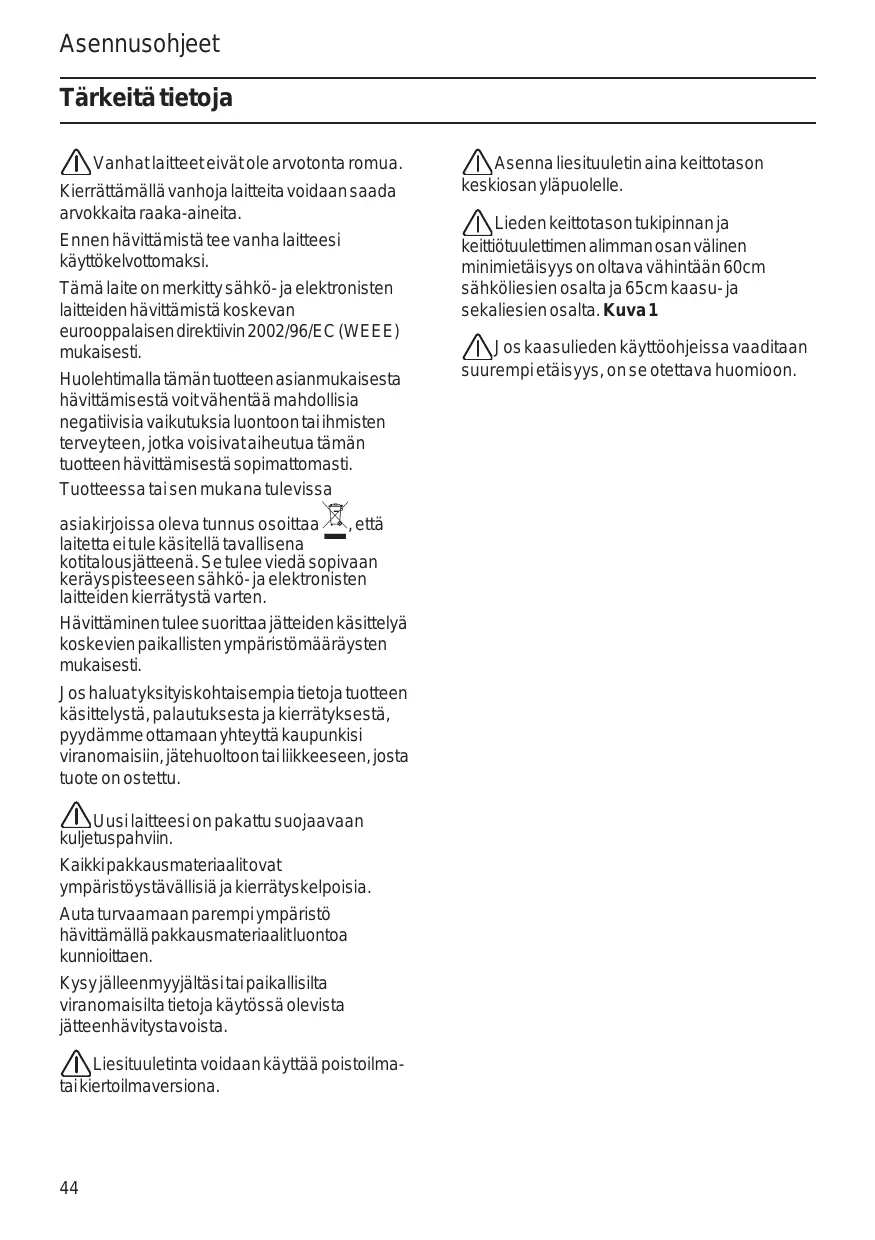

Vanhat laitteet eivat ole arvotonta romua.

Kierrattamällva vanhoja laitteita voidaan saada arvokkaitraaka-aineita.

Ennen havittämsta tee vanha laiteesi kayttokelvottomaksi.

Tämä laite on merkitty sahkö- ja elektronisten laitteiden havittämistä koskevan eurooppalaisendirektiivin 2002/96/EC (WEEE) mukaisesti.

Huolehtimalla tämän tuotteen asianmukaisestahavittamisestä voit vähentää mahdollisia negatiivisia vaikutuksia luontoon taiihmistenterveyteen, jotka voisivat aiheutua tämntuoteen havittamisetä sopimattomasti.

Tuotteessa tai sen mukana tulevissa

asiakirjoissa oleva tunnus osoittaa,että laitetta ei tule käsitetäl ravallisena kotitalousjatteen. Se tulee vieda sopivaan keräyspisteeseen sahko- ja elektronisten laitteiden kierrätystä varten.

Havittäminen tulee suorittaa jatteiden käsittelya koskevien paikallisten ympäristöäräysten mukaisesti.

Jos haluat yksityiskohtaisempia tietoja tuotteen käsittelystä, palautuksesta ja kierrätyksesta, pyydämme ottamaan yhteyttä kaupunkisi viranomaisin, jatehuoltoon tai likkeeseen, josta tuote on ostetu.

Uusi laitteesi on pakattu suojaavaan kuljetuspahviin.

Kaikki pakkausmaterialitat ymparistostyvällisiaa ji kieratyskelpoisia.

Auta turvaamaan parempiympäristö havittamälla pakkausmaterialiait luontoakunnioittaen.

Kysy jalleenmyyyjaltasi ta paikallsila viranomaisilta tietoja kaytossa olevista jatteenhavitystavoista.

Liesituuletinta voidaan kayttaa poistoilmatai kiertoilmaversonia.

Asenna liesituuletin aina keittotason keskiosan ylapuolelle.
Lieden keittotason tukipinnan ja keittiouulettimen alimman osan valinen minimietäisyss on oltava vähintään 60cm sähköliesien osalta ja 65cm kaasu- ja sekaliasien osalta. Kuva1
Jos kaasulieden kayttohjeissa vaaditaan suurempi etaisyys, on se otettava huomion.

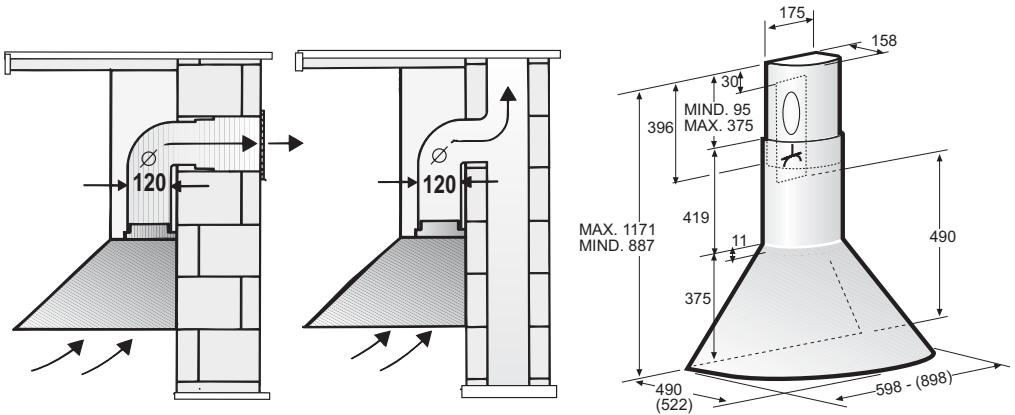

Poistoilmaversio:

Poistoilma ohjataan ylostuuletuskanavaa pitkin tai suoraan ulkoilmaan ulkoseinän lavitse.

Poistoilmaversiona käyttoä varten tulee asentaa takaiskuventtiili seinatuuletusrasian sisälle.

Jos takaiskuventtiliä ei ole toimitetu liesituulettimen mukana, se voidaan hankkia erikoislikkeestä.

Takaiskuventtilin asennus:

Kytketakaiskuventaillilmaputkeen.

Kahden kevestyjousitetun lapän taytyy voida likkua ylöspän.

Jos poistoilma ohjataan ulos, onulkoseinään asennettava teleskooppinen seinärasia.

Liesituulettinen parhaan mahdollisen toiminnan takaamiseksi:
Lyhyt, silea'ilman poistoputki.
Mahdollisimman suoraputki.
Lapimitaltaan suurin mahdollinen putkilman ahtaitamutkia.

Jos käytetään pitkiä, ei sileäpintaisia, liian mutkaisia tai lapimitaltaan liian pieniä pointopukia, tuulettimen imukyky ei ole enä paras mahdollinen ja laiteen melutaso nousee.

Pyoreat putket:
Suosittelemme sisäiseksi lapimitaksi: 120 mm.
Litteiden kanavien sisäisen poikkileikkauksen tulee vastata arvoltaan pyöreiden putkien poikkileikkausta.
Ei tule käyttaa teräviä kulmia.
Ø 120 mm noin 113 cm²
Jos putkien lapimitat eroavat toisistaan:
Käytä tiivistenauhaa.
Tarkista poistoilmaversiosa riittävā ilmanvaiohto.

Lapimitaltaan 0 120 mm ilmanpoistoputken liittäminen:

Asenna putki suoraan tuulettimen ilmanpoistoaukkoon.

Ennenasennusta

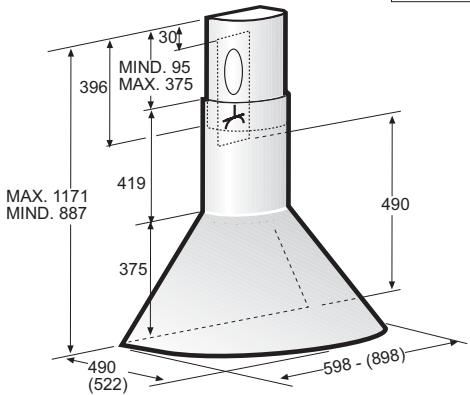

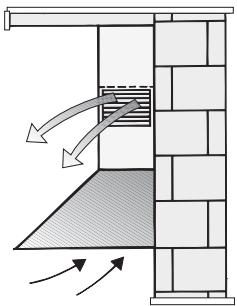

Kiertoilmaversio

Aktivihiilisuodattimilla, jos poistoilmaversio ei ole mahdollinen.

Täydellinen asennussarjaja varasuodattimia voidaan hankkia erikoislikkeista.

Vastaavat lisavarusteiden numerokoodit loytyvat naiden kayttoohjeiden lopusta.

Seinän valmistelu

Seinän tulee olla tasainen ja pystysuora.
Varmista,ettaeinaantaa kiintean tuen asennettaville ruuveille jaseinatulpille.

Paino, kg:

	Poistoilmaversio	Kiertoilmaversio
60 cm	10,3	11,5
90 cm	13,2	14,4

Pidätämme oikeudenteknisen
kehitysssuunniltelman mukaisiint tuotannon
muutokiin.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettinen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liita tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta sihen päsee käsiki. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa etta sihen päsee käsiki, käytä normien mukiaista kaksinapaista katkaisija, jolla varmistetaan etta laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussäntöjen mukaisesti.

Huomio! tarkista aina, etta verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistat tuulettimen sahköverkkoon ja tarkistat etta se toimii oikein.

Huomio! Riskien välttämiseksi
viransyöttöjohn voi vaihtaa ainoastaan
valtuutetuTekinen tuki.

Laitteen voiyhdistäa ainoastaan normien mukaiseen pistorasiaan. Pistorasian taytyisi sijaita sellaisessa paikassa, etta sihen päsee käsiki.

Pistorasialla on olta vama oma suojapiiri.
Jos pistorasia ei asennuksen jälkeen ole enä sellaisessa paikassa,etta sihen päsee käsiki, on liitokseen laitettava katkaisija.

Kiinteä asennus:

Kiintean asennuksen voi suorittaa ainoastaan ammattaitoinen ja valtuutetu henkilo.

Varaa laitteeseen moninapainen virrankatkaisin, jonka kontaktiväli on vähintään 3 mm ja jossa on "hätaseiskytkin".

Turvallisuussyistä johdon voi vaihtaa ainoastaan laitteen valmistaja, tekinen tukitaiammattaitoinen ja valtuutetuHenkilö.

Sahkotiedot:

Tekniset tiedot loytyvat laiteen sisapuolella olevastyyppikilvestarasvasuodattimien takaa.

Irrotuuletin sahköverkostakorjaustöiden ajaksi.

Sahköjhodon pituus 1.30m.

Tuuletin on EMCdirektiivmukainen.

Asennus

Tämä liesituuletin on tarkoitettu asennettavaksi keittion seinään.

Huomaa: Ota huomion mahdolliset lisavarusteet, jotka tullaan asentamaan.

1. Poista rasvasuodatin (katso Kayttoohjeita).

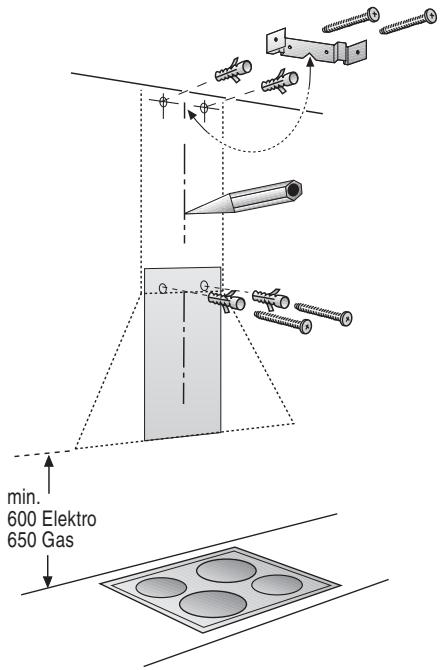

1. Piirra seinään viiva katosta tuulettimen alareunaan saakka keskelle sitä paikkaa, johon liesituuletin aiotaan asentaa.
2. Asennusmallia käyttaen merkitse ruuvien paikatseinäan.
3. Poraa 2 reikää (halkaisija 8 mm) liesituuletinta varten.

Poraa 2 reikää (halkaisija 8 mm) hormien kiinnityslaippaa varten - käytä laippaa mallina: se tulisi kiinnittää lahelle kattoa siten, etta laippaan merkitty osoitin osuu aiemmin piirretyn viivan kohdalle (katso kohtaa 2).

Laitaseinatulpatpaikalleenseinamukaisesti.

1. Ruuvaa kiinnityslaippa paikalleen hormien kiinnittämiseksi.
2. Helpottaaksesituulettimen kiinnytä seinänn ruuvaa 2 ruuvia, kunnes setyontyy esille noin 5mm

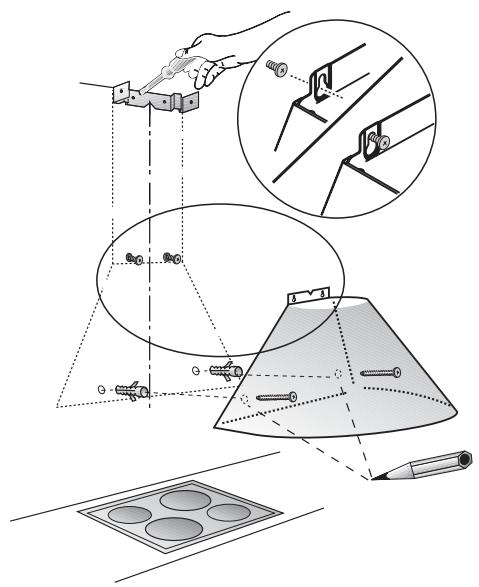

1. Ripusta liesituuletin seinä oleviin ruuveihin, suorista liesituuletin tysin oikeaan asentoon.
2. Merkitse 2 alempaa kiinnityspistettä. Poista liesituuletin ja ruuvaa 2 reikää (halkaisija 8 mm) merkittyihin kohtiin. Aseta 2 seinätulppaa, ripusta liesituuletin uudelleen ja kiinnitä se lopullisesti 2 ruuvilla.
3. Liitälmanpoistoputki.
4. Liitä tuuletin sahkon syöttöverkloon.

Asennus

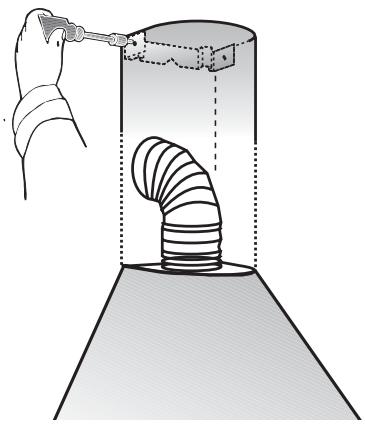

11. Ruostumatonta terästa oleva malli:

• Poista suojaava kalvo molemmista horneista.

Alā vahingoita herkkää pintaa.

1. Ruuvaayylempi hormi kiinnityslaipan laidoille 2 lyhyellra ruuvilla.
2. Aseta alempi hormi liesituulettimen pälle ja aseta hormi suoraan.

Jotta voidaan valttta ylemman hormin vahingoittuminen tyonnettaess alempaa hormia, peita alemman horminylareuna asennusmallilla tai muulla suojaavalla materiaaillila.
14. Laita rasvasuodatin takaisin paikalleen (katso käyttohjeita).
