BRUKSANVISNING DWA 091450/01 - INSTALLATION INSTRUCTIONS BOSCH

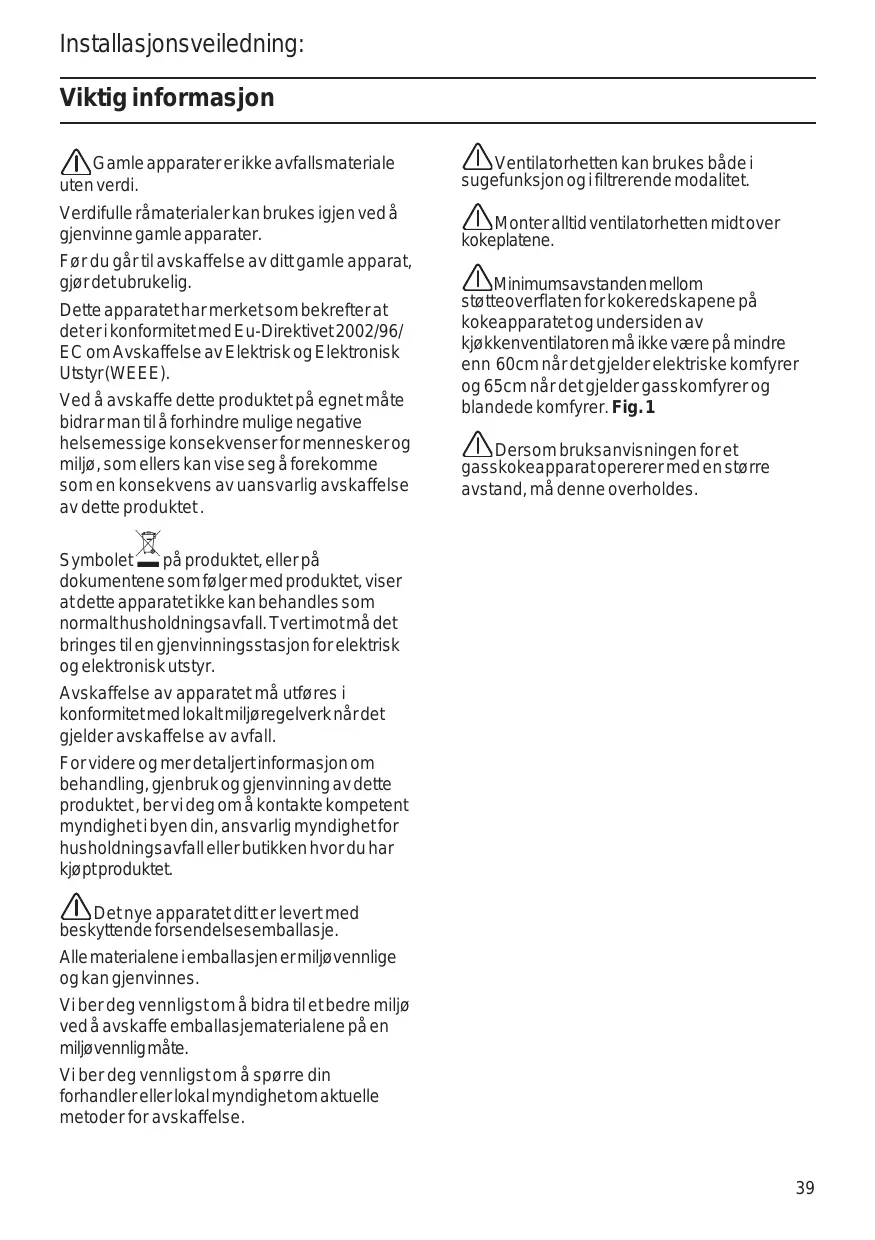

Installasjonsveiledning: Viktig informasjon Gamle apparater er ikke avfallsmateriale uten verdi. Ventilatorhetten kan brukes både i sugefunksjon og i filtrerende modalitet. Verdifulle råmaterialer kan brukes igjen ved å gjenvinne gamle apparater. Monter alltid ventilatorhetten midt over kokeplatene. Før du går til avskaffelse av ditt gamle apparat, gjør det ubrukelig. Dette apparatet har merket som bekrefter at det er i konformitet med Eu-Direktivet 2002/96/ EC om Avskaffelse av Elektrisk og Elektronisk Utstyr (WEEE). Ved å avskaffe dette produktet på egnet måte bidrar man til å forhindre mulige negative helsemessige konsekvenser for mennesker og miljø, som ellers kan vise seg å forekomme som en konsekvens av uansvarlig avskaffelse av dette produktet . Minimumsavstanden mellom støtteoverflaten for kokeredskapene på kokeapparatet og undersiden av kjøkkenventilatoren må ikke være på mindre enn 60cm når det gjelder elektriske komfyrer og 65cm når det gjelder gasskomfyrer og blandede komfyrer. Fig. 1 Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes. Symbolet på produktet, eller på dokumentene som følger med produktet, viser at dette apparatet ikke kan behandles som normalt husholdningsavfall. Tvert imot må det bringes til en gjenvinningsstasjon for elektrisk og elektronisk utstyr. Avskaffelse av apparatet må utføres i konformitet med lokalt miljøregelverk når det gjelder avskaffelse av avfall. For videre og mer detaljert informasjon om behandling, gjenbruk og gjenvinning av dette produktet , ber vi deg om å kontakte kompetent myndighet i byen din, ansvarlig myndighet for husholdningsavfall eller butikken hvor du har kjøpt produktet. Det nye apparatet ditt er levert med beskyttende forsendelsesemballasje. Alle materialene i emballasjen er miljøvennlige og kan gjenvinnes. Vi ber deg vennligst om å bidra til et bedre miljø ved å avskaffe emballasjematerialene på en miljøvennlig måte. Vi ber deg vennligst om å spørre din forhandler eller lokal myndighet om aktuelle metoder for avskaffelse.

Før installasjon Sugefunksjon

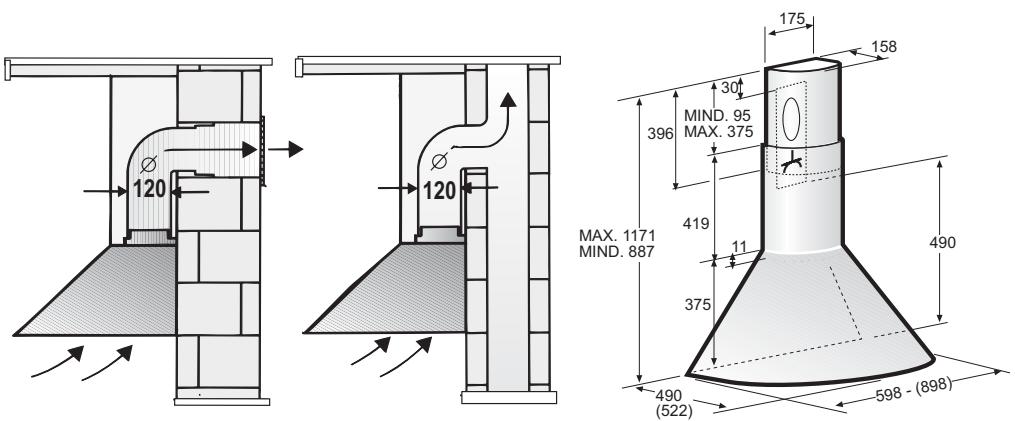

(522) Luften som suges opp evakueres oppover gjennom et ventilasjonsrør eller direkte ut gjennom ytterveggen. For sugefunksjon må det monteres en kontraventil innvendig i den veggmonterte skorsteinen. Hvis ingen kontraventil er blitt levert som serieutstyr, må man henvende seg til spesialisert forhandler. Installasjon av kontraventilen : ❑ Sett den fjærbelagte kontraventilen i røret for luftevakuering. De to lett fjærede deflektorene må være i stand til å bevege seg oppover. Hvis luften som suges opp evakueres ut i frisk luft må det veggmonteres en teleskopeske til ytterveggen. ❑ For optimal effektivitet av ventilatorhetten: ❑ Kort og glatt oppsugningsrør. ❑ Færrest mulig vinkler på røret. ❑ Så stor som mulig rørdiameter, og unngå trange vinkler. Hvis det brukes lange oppsugningsrør, som ikke er glatte, med for mange vinkler og for liten diameter, vil ikke ventilatorhettens oppsugningskapasitet lenger være optimal, og støynivået vil øke.

❑ Runde rør: Vi anbefaler en intern diameter på: 120 mm. ❑ Flate rør må ha en intern tverrseksjon som svarer til den i de runde rørene. Det må ikke være noen skarpe vinkler. Ø 120 mm circa 113 cm2 . ❑ Hvis rørene har forskjellige diametre: Bruk en tetningsring med klebe. ❑ I sugefunksjon må man forsikre seg om at det er tilstrekkelig tilgang på frisk luft. Tilkopling av et rør for luftevakuering med en diameter på Ø 120 mm: ❑ Monter røret direkte på ventilatorhettens hull for luftevakuering. Før installasjon Elektrisk tilkopling Filtrerende modalitet ❑ Med aktivt karbonfilter, hvis det ikke skulle være mulig å bruke ventilatorhetten i sugefunksjon.

(522) Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med ledningstikk, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Hvis det ikke følger med ledningstikk (direkte kobling til elnettet), eller stikkontakten ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra elnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene. Merk! Før man kobler ventilatoren strømkrets til elnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert. Merk! Strømledningen må skiftes ut av autorisert teknisk service eller av en tekniker med lignende kvalifikasjon. Ventilatoren må kun tilkobles strømuttak som er i henhold til gjeldende forskrifter. Strømuttaket bør være lett tilgjengelig. ❑ Strømuttaket må ha egen beskyttelseskrets. Komplett installasjonskit er tilgjengelig hos spesialiserte forhandlere. De samsvarende kodene for tilbehøret vises på slutten av denne bruksanvisningen. Forberedelse av veggen ❑ Veggen må være flat og vinkelrett. ❑ Forsikre deg om at veggen er stødig nok til at monteringsskruene og bøylene vil bli sittende godt fast. Vekt i kg: Sugefunksjon Filtrerende modalitet 60 cm 10,3 11,5 90 cm 13,2 14,4 Vi forbeholder oss retten til produksjonsforandringer innen vår tekniske utviklingsplan. ❑ Dersom strømuttaket ikke lenger er tilgjengelig etter installasjonen, må man montere en tilgjengelig strømbryter. Fast installasjon: Fast installasjon skal kun utføres av kvalifisert og autorisert personale. Monter en omnipolar bryter med en kontaktåpning på minst 3 mm, inkludert en "sikkerhetsbryter". Utskifting av ledningen må kun utføres av produsenten, av servicesenteret eller av kvalifisert og autorisert personale for å unngå eventuelle farer. Elektriske data: Apparatets tekniske data befinner seg på etiketten inne i apparatet bak fettfiltrene. Under reparasjon må man koble apparatet fra strømnettet. Strømledningens lengde: 1,30 m. Ventilatoren er i samsvar med EMCdirektivene.

Installasjon Denne ventilatorhetten er laget for veggmontering. Merk! Ikke koble apparatet til elnettet før installasjonen er helt fullført. Merk: Ta hensyn til eventuelt spesielt tilbehør som må monteres.

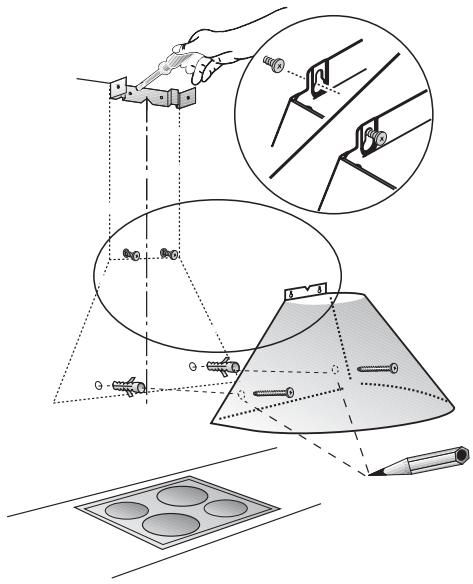

4. Lag 2 hull med boret (diameter 8 mm) til

ventilatorhetten. Lag 2 hull med boret (diameter 8 mm) til skorsteinenes festebøyle – bruk bøylen som sjablon: denne bør festes nær den øverste delen slik at indikatoren som er påtrykt på bøylen sammenføyer seg med linjen som ble tegnet opp før ( se punkt 2). Sett pluggene inn i hullene på linje med veggen.

5. Skru til festebøylen for skorsteinene.

6. For å gjøre festingen av ventilatorhetten til

veggen lettere, skru inn 2 skruer helt til disse ikke står mer enn circa 5 mm ut. min. 600 Elektro 650 Gas 2.Tegn en linje på veggen som går høyere enn den nederste kanten på ventilatorhetten midt på stedet hvor ventilatorhetten skal monteres. 3.Bruk hullsjablonen og marker punktene på veggen der skruene skal settes i.

veggen og juster ventilatorhetten slik at den står på rett linje.

8. Marker de to punktene for festet av den

nedre delen. Ta av ventilatorhetten og lag 2 hull med boret (diameter 8mm) i de markerte punktene. Sett 2 plugger inn i hullene, hekt ventilatorhetten på igjen og fest den definitivt med 2 skruer. Installasjon

9. Kople til røret for luftevakuering.

10. Kople ventilatorhetten til el-nettet.

11. Modell i rustfritt stål:

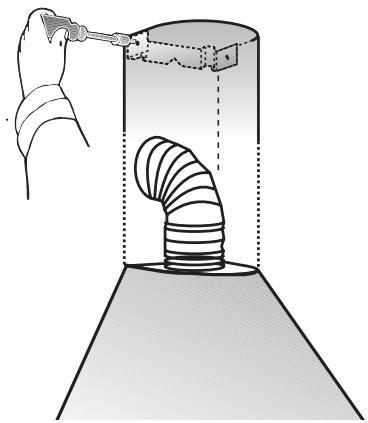

❑ Ta av den beskyttende filmen av de to skorsteinene. Unngå å skade den delikate overflaten. 12.Fest den øvre skorsteinen på sidene av festebøylene med 2 korte skruer.
