MANUAL DE UTILIZADOR DWA 091450/01 - INSTALLATION INSTRUCTIONS BOSCH

Instruções de montagem

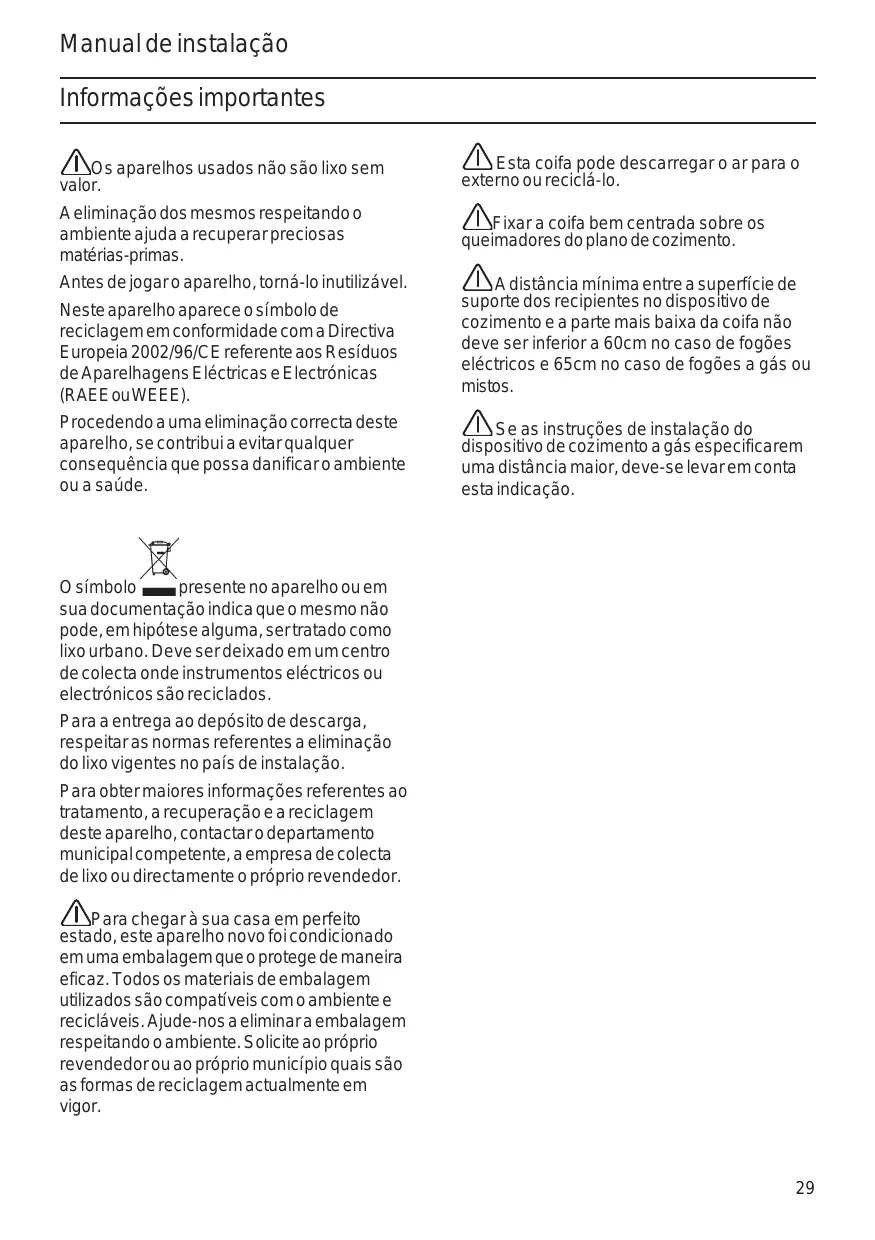

Manual de instalação Informações importantes Os aparelhos usados não são lixo sem valor. Esta coifa pode descarregar o ar para o externo ou reciclá-lo. A eliminação dos mesmos respeitando o ambiente ajuda a recuperar preciosas matérias-primas. Fixar a coifa bem centrada sobre os queimadores do plano de cozimento. Antes de jogar o aparelho, torná-lo inutilizável. Neste aparelho aparece o símbolo de reciclagem em conformidade com a Directiva Europeia 2002/96/CE referente aos Resíduos de Aparelhagens Eléctricas e Electrónicas (RAEE ou WEEE). Procedendo a uma eliminação correcta deste aparelho, se contribui a evitar qualquer consequência que possa danificar o ambiente ou a saúde. A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozimento e a parte mais baixa da coifa não deve ser inferior a 60cm no caso de fogões eléctricos e 65cm no caso de fogões a gás ou mistos. Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação. O símbolo presente no aparelho ou em sua documentação indica que o mesmo não pode, em hipótese alguma, ser tratado como lixo urbano. Deve ser deixado em um centro de colecta onde instrumentos eléctricos ou electrónicos são reciclados. Para a entrega ao depósito de descarga, respeitar as normas referentes a eliminação do lixo vigentes no país de instalação. Para obter maiores informações referentes ao tratamento, a recuperação e a reciclagem deste aparelho, contactar o departamento municipal competente, a empresa de colecta de lixo ou directamente o próprio revendedor. Para chegar à sua casa em perfeito estado, este aparelho novo foi condicionado em uma embalagem que o protege de maneira eficaz. Todos os materiais de embalagem utilizados são compatíveis com o ambiente e recicláveis. Ajude-nos a eliminar a embalagem respeitando o ambiente. Solicite ao próprio revendedor ou ao próprio município quais são as formas de reciclagem actualmente em vigor.

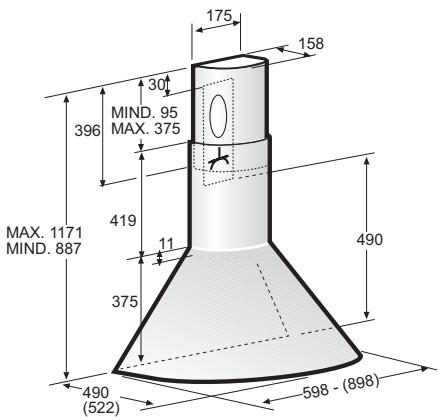

Antes da instalação Evacuação do ar para o externo

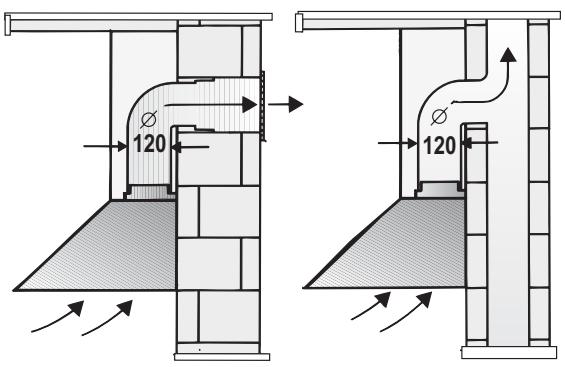

(522) O ar viciado é evacuado para cima por meio de um tubo de descarga ou directamente para fora atravessando a parede. Antes da instalação Se a coifa evacua o ar viciado para o externo, instalar uma válvula anti-retorno na ventosa telescópica. Se o aparelho não for dotado de uma válvula de anti-retorno, a mesma pode ser encontrada em venda nas lojas especializadas. Se o ar viciado atravessa a parede externa, instalar uma ventosa telescópica. Para ter um funcionamento óptimo da coifa, tomar cuidado para: ❑ Ter um tubo de evacuação curto e liso. Com o menor número possível de curvas. ❑ Com o maior diâmetro possível e com curvas arredondadas. ❑ O uso de tubos de descarga muito longos, rugosos, com muitas curvas ou com diâmetro muito pequeno, reduz o fluxo de ar abaixo do nível óptimo e produz mais ruído de aspiração. ❑ Tubos circulares: Recomenda-se o uso de tubos com 120 mm de diâmetro interno.

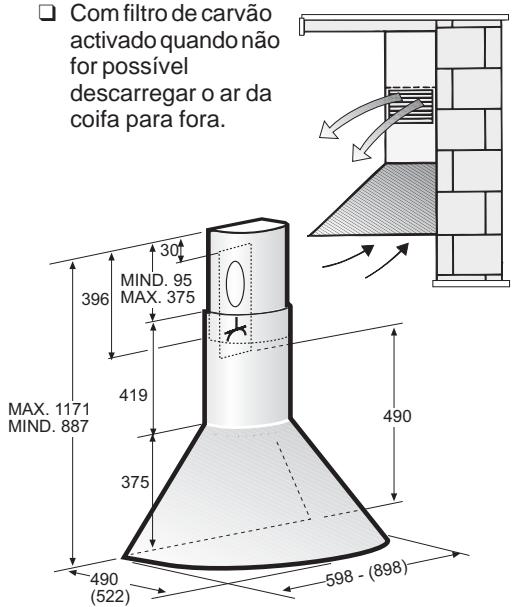

❑ Os tubos rectangulares devem ter uma secção interna equivalente ao diâmetro interno dos tubos circulares. Os tubos não devem apresentar curvas abruptas. 120 mm Ø = 113 cm2 de secção. ❑ Se os tubos tiverem diâmetros diferentes: utilizar fita isolante. ❑ Se a coifa evacua o ar para o externo, assegurar uma vazão de ar suficiente. Instalação do tubo de descarga Ø 120 mm: ❑ Fixar o tubo de descarga directamente na abertura. Antes da instalação Conexão eléctrica Modalidade ar reciclado ❑ Com filtro de carvão activado quando não for possível descarregar o ar da coifa para fora.

(522) O kit completo de instalação pode ser adquirido junto ao próprio revendedor especializado. Os números de referência das peças correspondentes podem ser encontrados no fim do presente manual de uso. Preparação da parede ❑ A parede deve ser plana e vertical. ❑ Utilizar buchas para melhorar a fixação. Pesos em kg: Descarga do ar para o externo Modalidade ar reciclado 60 cm 10,3 11,5 90 cm 13,2 14,4 Reserva-se o direito de efectuar modificações de fabricação para melhoramentos técnicos. A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível. Se não dotada de ficha (conexão directa à rede) ou a tomada não se encontra em zona acessível, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação. Atenção! Antes de conectar novamente o circuito da coifa com a alimentação de rede e de verificar seu correcto funcionamento, controlar sempre que o cabo de rede esteja montado correctamente. Atenção! A substituição do cabo de alimentação deve ser efectuada pelo serviço de assistência técnica autorizado de modo a prevenir qualquer risco. Ligue o exaustor só a uma tomada conforme a norma. A tomada deve estar em zona acessível. ❑ A tomada deve ser equipada com o seu circuito de protecção. ❑ Se após a instalação a tomada já não se puder alcançar se deve providenciar um dispositivo de interrupção na ligação. Instalação fixa: A instalação fixa pode ser efectuada por uma pessoa qualificada e autorizada. Providencie uma interrupção omnipolar com uma abertura dos contactos de pelo menos 3 mm, inclusive um "salva vida". A substituição do cabo só deve ser efectuada pelo fabricante, pelo centro de assistência ou por uma pessoa competente e autorizada para evitar eventuais perigos. Dados eléctricos: Os dados técnicos do aparelho encontram-se na etiqueta característica dentro do aparelho por trás dos filtros de gordura. Em caso de conserto desligue o exaustor da rede eléctrica. Comprimento do cabo de alimentação: 1,30m. O exaustor é conforme às directivas EMC.

Instalação Esta coifa de aspiração está predisposta para a montagem na parede da cozinha. Atenção! Não conectar o aparelho à rede eléctrica enquanto a instalação não tiver sido totalmente completada. Nota: Lembrar que talvez será necessário instalar alguns acessórios especiais.

4. Executar 2 furos (8 mm de diâmetro) para a

fixação da coifa. Executar 2 furos (8 mm de diâmetro) para o elemento de fixação da chaminé – utilizar o elemento de fixação como gabarito: deve ser posicionado próximo ao tecto e com a marca em correspondência da linha mediana anteriormente marcada. (ver sequência de instalação 2). Inserir as buchas na parede.

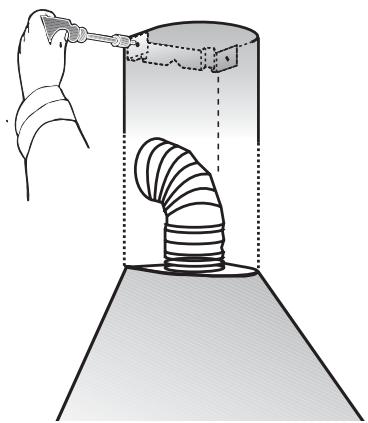

5. Fixar o elemento de suporte da chaminé

2. Marcar uma linha mediana na parede

iniciando pelo lado inferior da coifa de aspiração até o tecto.

3. Marcar a posição dos parafusos na

parede utilizando o gabarito.

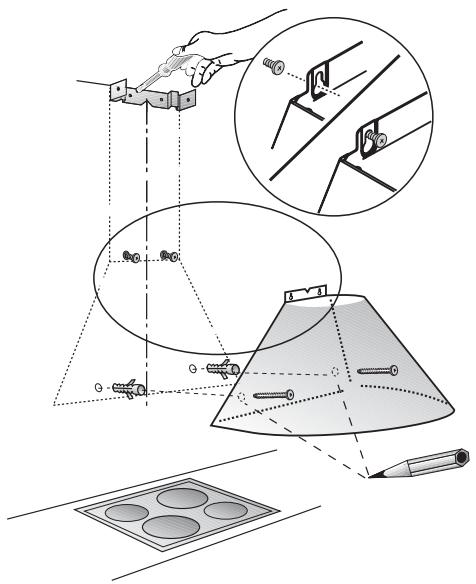

7. Enganchar a coifa de aspiração com os

parafusos, ajustar a posição da coifa.

8. Marcar 2 pontos de fixação inferiores.

Tirar a coifa e executar 2 furos (8 mm de diâmetro) nos pontos marcados. Inserir 2 buchas, enganchar novamente a coifa e fixá-la definitivamente com os 2 parafusos. Instalação

9. Conectar a coifa aos tubos.

10. Conectar a coifa à rede eléctrica.

11. Versão em aço inox:

Tirar a película de plástico para a protecção da cobertura da chaminé em inox. Tomar cuidado para não danificar as superfícies frágeis.

13. Colocar a cobertura inferior da chaminé na

coifa, controlar a correspondência das coberturas da chaminé com a coifa. Tomar cuidado para não arranhar a cobertura da chaminé em inox durante a montagem. Por exemplo, utilizar o gabarito para proteger os cantos da cobertura inferior da chaminé.

14. Recolocar os filtros anti-gorduras em seu

lugar (ver manual de uso da coifa).
