Merk	Bosch
Model	DWA 091450/01
Producttype	Wandafzuigkap
Breedte	60 cm
Gewicht	10,3 kg (afvoermodus) / 11,5 kg (recirculatiemodus)
Voeding	220-240 V, 50 Hz (volgens typeplaatje)
Lengte netsnoer	1,30 m
Diameter afvoerkanaal	120 mm (rond) of gelijkwaardige doorsnede voor plat kanaal
Minimale veiligheidsafstand	60 cm voor elektrisch fornuis, 65 cm voor gasfornuis of combinatiefornuis
Bedrijfsmodi	Buitenafvoer of recirculatie (actieve koolstoffilter optioneel)
Filters	Verwijderbaar vetfilter; actieve koolstoffilter (optioneel accessoire)
Materialen	Roestvrij staal (schoorsteenkappen)
Montage	Wandmontage, met bevestigingshoek voor kappen
Certificeringen	Conform EMC-richtlijnen
Onderhoud	Regelmatig reinigen van vetfilters; koolstoffilter vervangen bij recirculatie
Repareerbaarheid	Reserveonderdelen beschikbaar via erkende klantenservice
Milieu-informatie	Recycling conform WEEE-richtlijn; verpakking recyclebaar

Veelgestelde vragen - DWA 091450/01 - INSTALLATION INSTRUCTIONS BOSCH

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 60 cm voor een elektrisch fornuis en 65 cm voor een gasfornuis of combinatiefornuis. Als de fabrikant van het gasfornuis een grotere afstand aanbeveelt, moet deze worden aangehouden.

Hoe installeer ik de afzuigkap in afvoermodus?

Sluit de afzuigkap aan op een afvoerkanaal naar buiten (aanbevolen diameter 120 mm). Installeer een terugslagklep in de telescopische ventouse indien nodig. Zorg voor voldoende luchttoevoer.

Hoe installeer ik de afzuigkap in recirculatiemodus?

Gebruik een actieve koolstoffilter (optioneel accessoire). De complete montageset is verkrijgbaar bij uw vakhandelaar. Volg de instructies die bij de set worden geleverd.

Wat zijn de aanbevolen kanaaldiameters?

Voor ronde kanalen gebruikt u een binnendiameter van 120 mm (113 cm² doorsnede). Voor platte kanalen moet de binnendoorsnede gelijkwaardig zijn. Vermijd scherpe bochten en geef de voorkeur aan een kort en glad kanaal.

Hoe reinig ik de vetfilters?

Verwijder de vetfilters en was ze met de hand of in de vaatwasser. Droog ze grondig voordat u ze terugplaatst. Houd u aan de reinigingsfrequentie zoals aangegeven in de gebruiksaanwijzing.

Hoe vervang ik het netsnoer?

Het vervangen van het netsnoer mag alleen worden uitgevoerd door de erkende technische hulpdienst om gevaar te voorkomen. Probeer het niet zelf te doen.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst de elektrische aansluiting en de stroomonderbreker. Als het probleem aanhoudt, koppel de afzuigkap los en neem contact op met de klantenservice van Bosch. Repareer het apparaat nooit zelf.

Hoe bevestig ik de afzuigkap aan de muur?

Gebruik de meegeleverde mal om de posities van de pluggen te markeren (diameter 8 mm). Bevestig de bevestigingshoek voor de kappen, hang vervolgens de afzuigkap aan de schroeven. Draai de schroeven definitief vast na controle van de uitlijning.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar bij de klantenservice van Bosch of bij erkende dealers. De referentienummers van accessoires vindt u aan het einde van de handleiding.

Hoe verwerk ik de verpakking en het oude apparaat?

De verpakking is recyclebaar. Gooi deze in de juiste recyclingbakken. Gooi het oude apparaat niet bij het huishoudelijk afval: breng het naar een WEEE-inzamelpunt voor materiaalhergebruik.

GEBRUIKSAANWIJZING DWA 091450/01 - INSTALLATION INSTRUCTIONS BOSCH

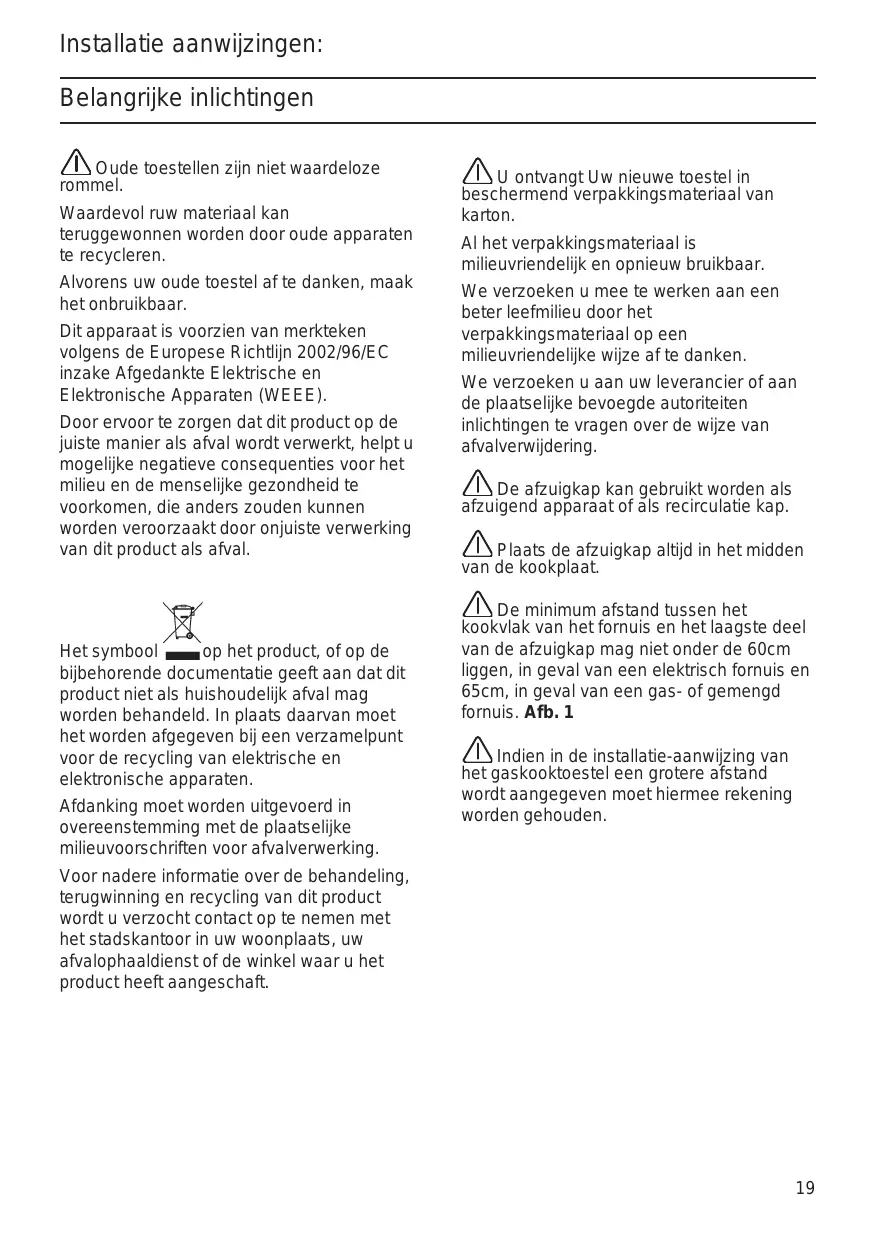

Belangrijke inlichtingen

Oude toestellen zich nicht waardeloze rommel.

Waardevol ruw materiaal kan teruggewonnen worden door oude apparaten te recycleren.

Alvorens uw oude toestel af te danken, maak het onbruikbaar.

Dit apparatus is voorzien van merkteken volgens de Europese Richtlijn 2002/96/EC inzake Afgedankte Elektrische en Elektronische Apparaten (WEEE).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u mogelijke negatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen, die anders zouden+kennen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product, of op de bijbehorende documentationatie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan moet het worden afgegeven bij een verzamelpunt voor de recycling van elektrische en elektronische apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

U ontvangt Uw nieuwe toestel in beschermend verpakkingsmaterial van karton.
Al het verpakkingsmaterial is milieuvriendelijk en opnieuw bruikbaar.
We verzoeken u mee te werkken aan een beter leefmilieu door het verpakkingsmaterial op een milieuvriendelijke wijze af te danken.
We verzoeken u aan uw leverancier of aan deplaatselijke bevoegde autoriteiten inlichtingen te vragen over de wijze van afvalverwijdering.
De afzuiigkap kan gekrukt worden als afzuiigend apparaat of als recirculatie kap.
Plaats de afzuigkap altijd in het midden van de kookplaat.
De minimum afstand:tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 60cm liggen, in geval van een elektrisch fornuis en 65cm ,in geval van een gas- of gemengd fornuis.Afb.1
Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven要去 hiermee rekening worden gezogen.

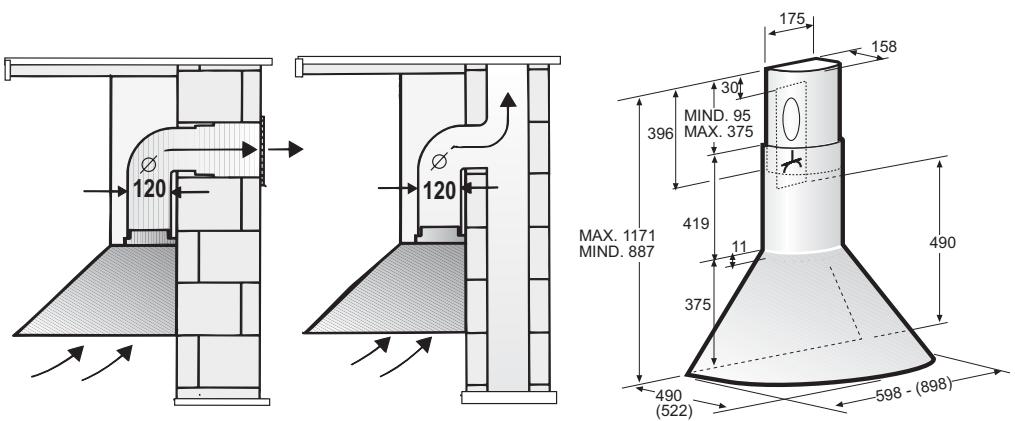

Afzuiigend apparatus

De afgezogen lucht worden aan de bovenkant\ aar buiten toe afgevoerd door een\ ventilatieschacht of direct door de\ buitenwand.

Als de kap als afzuiigend apparaat gebruikt worden, moet er een eenrichtingklep binnen de wand ventilator doos gemonteerd worden.

Indien er met de kap geen eenrichtingklep is geleverd, kan deze aangeschäft worden bij gespecialiseerde verkooppunten.

Montage van de eenrichtingklep:

Klik de eenrichtingklep in de luchtpijp.

De wee light geveerde kleppen要去 omhoog hunnen bewegen.

Indien de afgezogen lucht maar buiten worden afgevoerd, dient er in de buitenmuur een telescopische wanddoos geplaatst te worden.

Voor een optimale werkung van de afzuigkap:
korte, rechte luchtafvoerpijp.
zo min möglich bochten in de pijp.
zo groot möglichk pijpdiameter en geen scherpe bochten in de pijp.

Indien een lange, Niet vlakke luchtafvoerpijp, met veel bochten of een tekleine pijpdiameter worden gebruikt, za de zuigcapaciteit neteer optimaal zich en er zal ook een geluidstoename zich.

Ronde pijpen:

Aanbevolen interne diameter: 120 mm

Platte afvoerijpen moeten een internde warsdoorsnede hebben die gelijk is gesteld aan die van Ronde pijpen.

Er moeten geen scherpe bochten zich.
Ø 120 mm ongeveer 113 cm².

• Als de pijpen verschillende diameters hebben:

Een aufdicht strip invoeren.

Voor het gebruik als afzuiigend apparaat, zorg ervoor dat er voldoende toevoer van frisse lucht is.

Een 120 mm luchtuitlaatpijp verbinden:

Monteer de pijp direct op de luchtuitlaat op de kap.

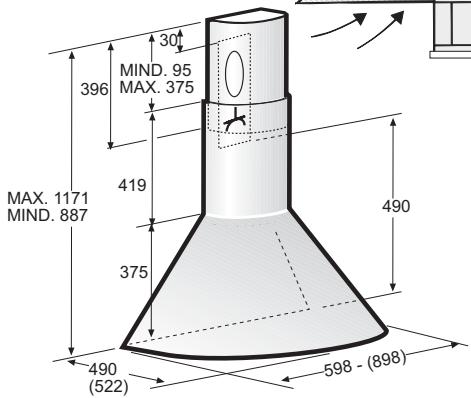

Recirculatie kap

Met actief koolstofffilter indien het gebruik als afzuiigend apparaat nicht möglichk is.

De volledige montageset is verkrijgbaar bij gespecialiseerde verkooppunten.

De overeenkomende nummers van de toebehoren zijn aan het einde van deze Gebruiksaanwijzingen te vinden.

De wand voorbereiden

De wand要去vlak en loodrecht zijn.
Vergewis u dat de wand de nodige houvast voor schroeven en pluggen kan leveren.

Gewicht in kg:

	Afzuiigend apparaat	Recirculatie kap
60 cm	10,3	11,5
90 cm	13,2	14,4

We beholden ons hetrecht voor om constructie wijzigingen in het kader van de technische ontwikkeling aan te brengen.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker haeft,要去 deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze Niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.

Attentie! Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllerer of deze goed functioneert, controllerer algid of de voedingskabel goed gemonteerd is.

Attentie! De voedingskabel要去 door de bevoegde technische assistentie Dienst worden verrangen om ieder risico te voorkomen.

Koppel de kap alleen aan een stekker die voldoet aan de geldende voorschriften. De stekker要去 in een goed bereikbare plaats zitten.

De stekker要去 van een eigenebeveiligingscircuit voorzijn.
- Indien na de montage de stekker nicht更是 bereikbaar is moet er een schakelaar voor de uitschakeling ingevoerd worden.

Vaste installation:

De vaste installmentie kan uitsluitend door een bevoegde en erkende persoon uitgevoerd worden.

Plaats een meerpolige schakelaar, met een opening:tussen de contacten van minstens 3 mm, en een automatische "beveiliging".

De voedingskabel mag uitsluitend door de fabrikant, de ergende assistentie Dienst of door een bevoegde en ergende personen worden verrangen om eventuele risico's te voorkomen.

Elektriciteitsgegevens:

De technische geevens van het toestel zijnte vinden op het typeplaatje binnen hettoestel,chter de vetfilters.

In geval van reparatiehandelingen

ontkoppel de kap van het elektriciteitsnet.

Lengte van de voedingskabel: 1,30 m.

De wasemkap voldoet aan de EMC richtlijnen.

Installatie

Deze afzuigkap is ontworpen om aan de keukenwand geinstalleerd te worden.

Attentie! Het apparaat Niet aan het stroomnet aansluien voordat de installment voltooid is.

Opmerking: houd rekening met eventuele toebehoren die geinstalleerd zullen worden.

1. Verwijder het vetfilter (zie Gebruiksaanwijzingen).

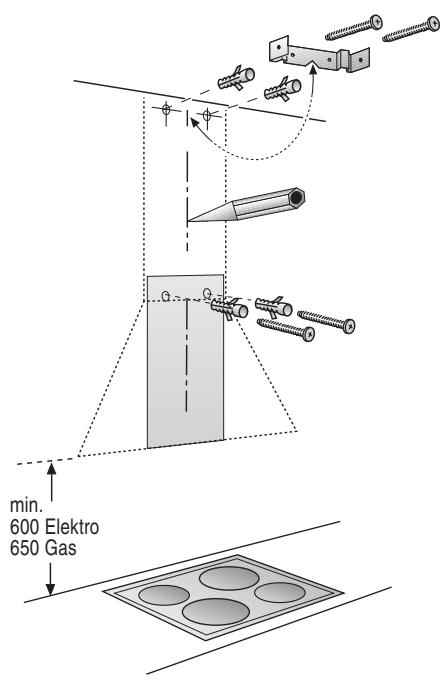

1. Teken een lijn op de wand vanaf het plafond tot de onderste rand van de kap, in het midden van deplaats waar de kap gemonteerd zal worden.

2. Met de mal, teken op de wand deplaatsen voor de schroeven.

3. Boor 2 gaten (Ø 8 mm) voor de afzuigkap. Boor 2 gaten (Ø 8 mm) voor de draagbeugel voor de bevestiging van de schouwen – gebruik de draagbeugel als mal: plaatss deze dicht bij het plafond zDat het verwijspunt op de beugel samenvalt met de eerder getrokken lijn (zie stap 2). Steek de muurpluggen helemaal in de wand.

4. Maak de beugel voor de bevestiging van de schouwen vast.
5. Om de kap aan de wand te bevestigen maak 2 schroeven vast zodat ze ongeveer 5mm uitsteken.

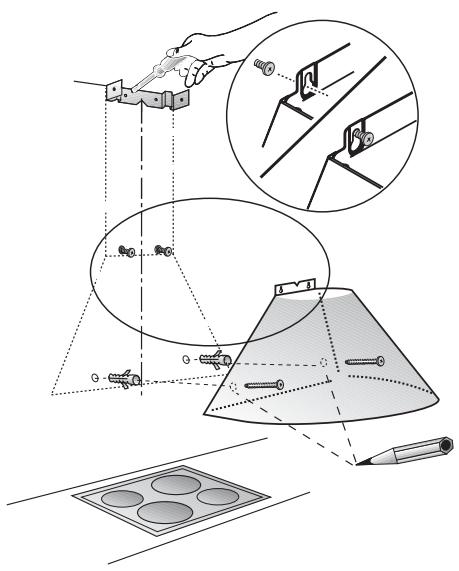

1. Hang de afzuigkap over de schroeven aan de wand, regel de stand van de afzuigkap.

2. Teken 2 lagere bevestigingspunten. Verwijder de kap en boor 2 gaten (Ø 8 mm) op de getekende punten. Steek 2 muurpluggen in. Hang de afzuigkap wee op en maak hem definitief met 2 schroeven vast.

3. Sluit de luchtafvoerpijp aan.

4. Verbind de kap aan het elektriciteitsnet.

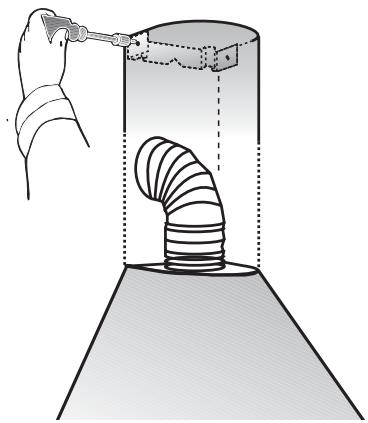

5. Model in roestvrij staal:

Verwijder de beschermlaag van de twees schouwen.

Vermijd beschadiging van de gevoelige oppervlakken.

1. Maak de bovenste schouw met 2 korte schroeven vast aan deijken van de draagbeugel.
2. Plaats de onderste schouw op de afzuigkap, regel de stand van de schouw.

Omtevoorkomendatdebovenste schouwbeschadigdwordt bijhetinvoeren van de onderste schouw,dek derand van de onderste schouw met de installment mal ofmetander beschemendmaterial.

1. Plaats het vetfilter waar'erug (zie Gebruiksaaanwijzingen).
