Marca	Bosch
Modelo	DWA 091450/01
Tipo de producto	Campana extractora de pared
Ancho	60 cm
Peso	10,3 kg (modo evacuación) / 11,5 kg (modo reciclaje)
Alimentación eléctrica	220-240 V, 50 Hz (según placa de características)
Longitud del cable de alimentación	1,30 m
Diámetro del conducto de evacuación	120 mm (redondo) o sección equivalente para conducto plano
Distancia mínima de seguridad	60 cm para cocina eléctrica, 65 cm para cocina a gas o mixta
Modos de funcionamiento	Evacuación exterior o reciclaje (filtro de carbón activo opcional)
Filtros	Filtro de grasa desmontable; filtro de carbón activo (accesorio opcional)
Materiales	Acero inoxidable (cubiertas de chimenea)
Montaje	Fijación mural, con escuadra de retención para cubiertas
Certificaciones	Conforme a las directivas CEM
Mantenimiento	Limpieza regular de los filtros de grasa; reemplazar el filtro de carbón si está en modo reciclaje
Reparabilidad	Piezas de repuesto disponibles a través del servicio posventa autorizado
Información ambiental	Reciclaje conforme a la directiva RAEE; embalaje reciclable

Preguntas frecuentes - DWA 091450/01 - INSTALLATION INSTRUCTIONS BOSCH

¿Cuál es la distancia mínima entre la campana y la encimera?

La distancia mínima es de 60 cm para una cocina eléctrica y 65 cm para una cocina a gas o mixta. Si el fabricante de la cocina de gas recomienda una distancia mayor, se debe respetar.

¿Cómo instalar la campana en modo evacuación?

Conecte la campana a un conducto de evacuación hacia el exterior (diámetro recomendado 120 mm). Instale una válvula antirretorno en la ventosa telescópica si es necesario. Asegúrese de que la entrada de aire sea suficiente.

¿Cómo instalar la campana en modo reciclaje?

Utilice un filtro de carbón activo (accesorio opcional). El kit de montaje completo se puede comprar en su distribuidor especializado. Siga las instrucciones proporcionadas con el kit.

¿Cuáles son los diámetros de conducto recomendados?

Para conductos redondos, use un diámetro interno de 120 mm (113 cm² de sección). Para conductos planos, la sección interior debe ser equivalente. Evite codos pronunciados y prefiera un conducto corto y liso.

¿Cómo limpiar los filtros de grasa?

Retire los filtros de grasa y lávelos a mano o en el lavavajillas. Séquelos cuidadosamente antes de volver a colocarlos. Respete la frecuencia de limpieza indicada en el manual de instrucciones.

¿Cómo reemplazar el cable de alimentación?

El reemplazo del cable de alimentación debe ser realizado únicamente por el servicio de asistencia técnica autorizado para evitar cualquier peligro. No intente hacerlo usted mismo.

¿Qué hacer si la campana no funciona?

Primero verifique la conexión eléctrica y el disyuntor. Si el problema persiste, desconecte la campana y contacte al servicio posventa Bosch. Nunca repare el aparato usted mismo.

¿Cómo fijar la campana a la pared?

Utilice la plantilla proporcionada para marcar las posiciones de los tacos (diámetro 8 mm). Fije la escuadra de retención para las cubiertas, luego cuelgue la campana en los tornillos. Apriete los tornillos definitivamente después de verificar la alineación.

¿Dónde encontrar las piezas de repuesto?

Las piezas de repuesto están disponibles en el servicio posventa Bosch o en distribuidores autorizados. Los números de referencia de los accesorios se encuentran al final del manual.

¿Cómo eliminar el embalaje y el aparato viejo?

El embalaje es reciclable. Deposítelo en los contenedores de reciclaje adecuados. Para el aparato viejo, no lo tire a la basura doméstica: entréguelo en un centro de recogida RAEE para valorizar los materiales.

MANUAL DE USUARIO DWA 091450/01 - INSTALLATION INSTRUCTIONS BOSCH

deSeite 3-8
en page 9-13
fr page 14-18
nI pagina 19-23
es página 24-28
pt página 29-33

SV sida 34-38
no side 39-43
fi sivu 44-48
da side 49-53
pl strona 54-58
tr sayfa 59-63

Abb.1
GAS

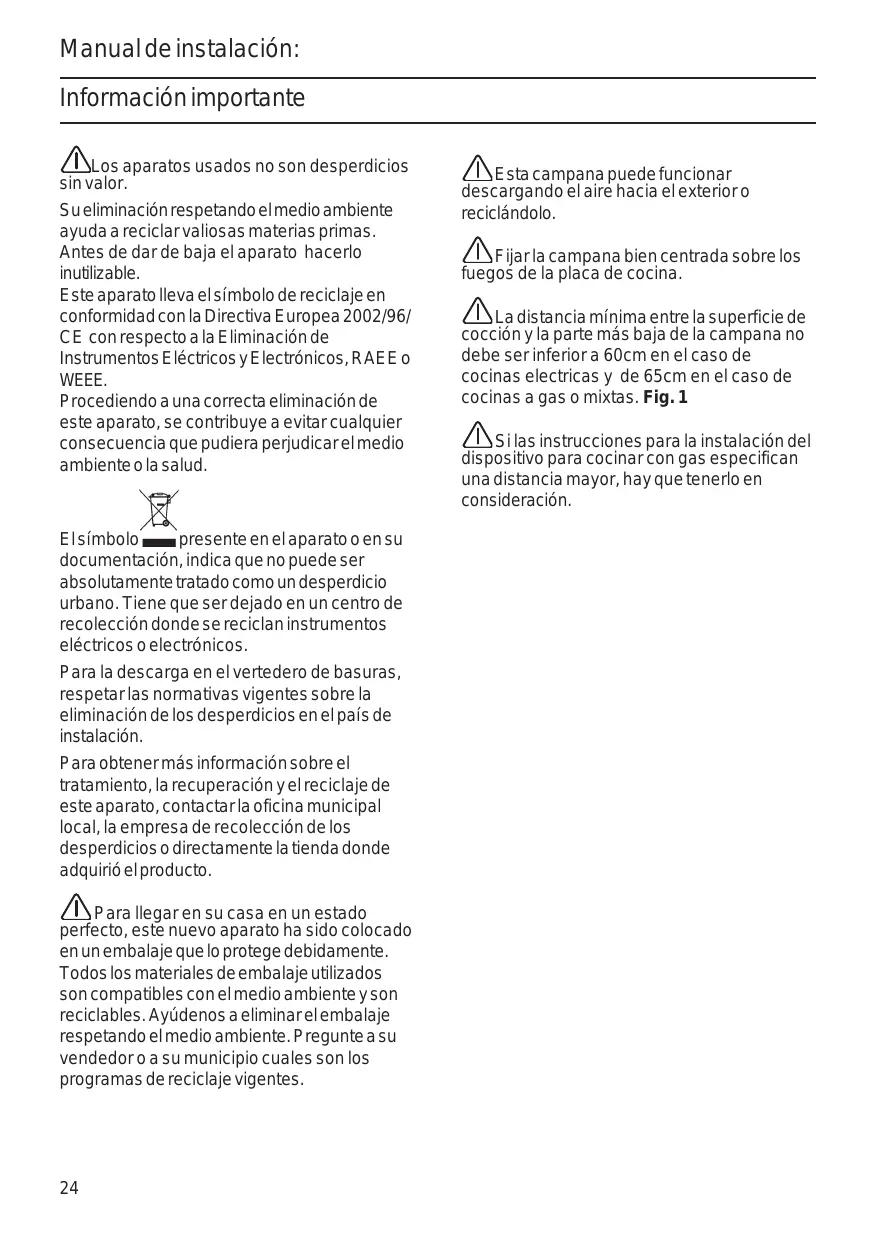

Wichtige Hinweise

Información importante

Los aparatos usados no son despedicios sin valor.

Su eliminación respetando el medio ambiente可以帮助 a reciclar valiosas materiaias primas.

Antes de dar de baja el aparato hacerlo inutilizable.

Este aparato llama el símbolo de reciclaje en conformidad con la Directiva Europea 2002/96/CE con disrespect a la Eliminación deInstruments Eléctricos y Electrónicos, RAEE oWEEE.

Procediendo a una correcta eliminación de este aparato, se contribuye a Severityalmente. Consecuencia que pudiera perjudecer el medio ambiente o la salute.

El símbolo — presente en el aparato o en su documento, indica que no pueda ser absolutamente tratado como un despercio urbano. Tiene que ser dejado en un centro de recolecciondonde se reciclan instrumentos electricos o electronicos.

Para la descarga en el vertedero de basuras, respetar las normativas vigentes sobre la eliminación de los despercicios en el País de instalación.

Para Obtener más información sobre el tratimiento, la recuperación y el reciclaje de este aparato, contactar la-oficina municipal local, laEmpresa de recolección de los desperdicios o directamente la Tienda sobre adquirido el producto.

Para和睦 en su casa en un estado perfecto, este nuevo aparato ha sido colocado en un embalaje que lo protege debidamente. Todos los materiales de embalaje realizados son compatibles con el medio ambiente y son reciclables. Ayudenos a eliminar el embalaje respetando el medio ambiente. Pregunte a su vendedor o a su municipio cuales son los programas de reciclaje vigentes.

Asta campana puede functionar descargando el aire hacía el exterior o reciclándolo.

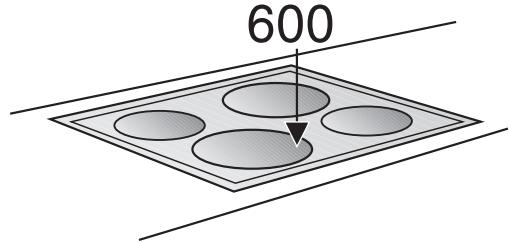

Fijar la campana bien centrada sobre los fuegos de la plaza de cucina.

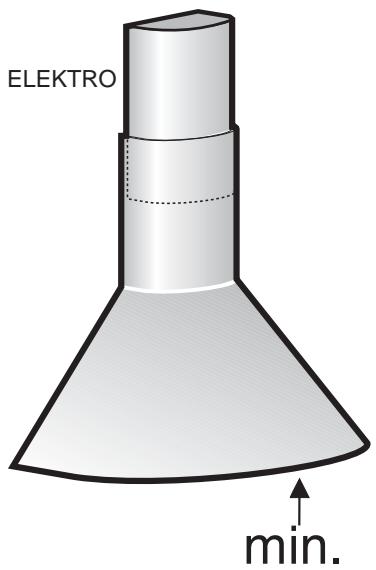

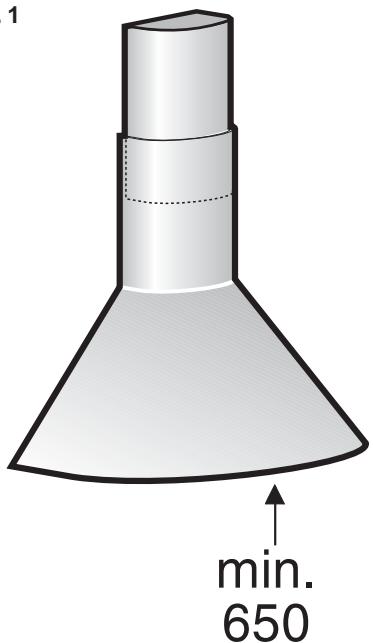

La distancia minima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 60cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Fig.1
Si las instrucciones para la instalacion del dispositivo para cocinar con gas especialcan una distancia mayor, hay que tenerlo en consideracion.

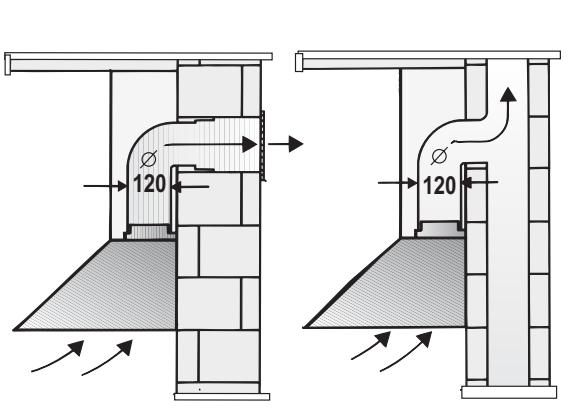

Evacuación del aire hacía el exterior

El aire viciado se evacua:hacia arriba a工程技术 de un tubo de descarga o directamente:hacia el exterior atravesando la mampostería.

Si la campana evacua el aire viciado hacer el exterior, instalar una valvula antireflujo en la toma de ventilacion.

Si el aparato no está dotado con una valvula antireflujo, adquirirla en las tiendas especializadas.

Instalación de la valvula antirefluxo

Colocar la valvula antireflujo en el tubo de aire

Si el aire viciado atraviesa el muro externo, instalar una ventosa telescopia.

Para Obtener un funciona bajo el canon y la campana, prestar atencion a:

• Colocar un tubo de evacuation corte y liso.
  Con la menorcantidad de angulospossible.
  Con el mayor diametro possible y con los ángulos redondeados.
  Si se Employmentes de descarga demasiado largos, desiguales, con many angulos o de un diametro demasiado微量元素, la calidad de extracción del flujo de aire no permanecera dentro del nivel optimo

y se incrementaré el ruido.

Tubos circulares:

Se recomienda el uso de tubos de 120 mm. de diametro interior.

Los tubos rectangulares tienen una sección interior equivalente al diametro interior de los tubos circulares.

Los tubos no tienen que presenter ángulos netos.

120 mm. = 113 cm2 de sección.

Si los tubos tienen diámetros differentes: utiliser cinta aislante.
Si la campana evacua el aire hacel exterior, asegurar un volumen de aire suficiente.

Instalacion del tubo de descarga 0 120 mm:

Fijardirectamenteel tubodedescargaalabertura.

Antes de la instalación

Modalidad aire reciclado

Con bajo de carbón activo cuando no es possible descargar hacía afuera el aire de la campana.

El kit completo de instalacion lo能把 comprar en su Tienda especializada.

Los nombres de referencia de las piezas correspondientes se encontrar al final del presentemanualdeuso.

Preparación de la pared

La pared Tiene que ser plana y vertical.
Utilizar tacos para mejorar el fijado.

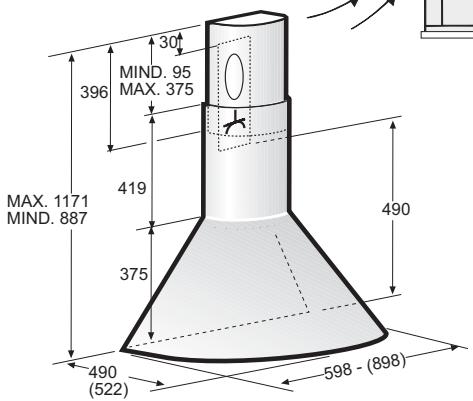

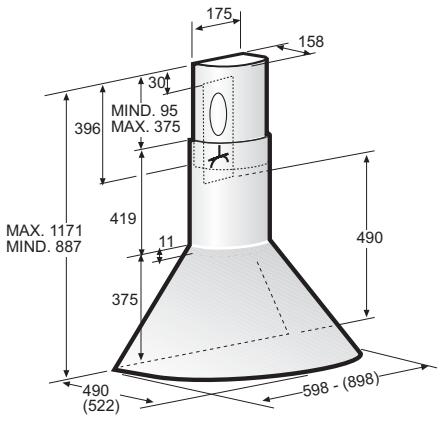

Pesos en Kg.:

	descarga aireHCIa el exterior	modalidadairereciclado
60 cm	10,3	11,5
90 cm	13,2	14,4

Nos reservamos el derecho de realizar ambios de fabricacion por mejoras先进技术.

Conexión electrónica

La tensión de redDebe responder con tensión indicada en la etiqueta colocada en el interno de la campana. Si es suministrada de un enchufe, enchufar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible. Si no es suministrada con enchufe (conexión directa a la red) o de espina y no es colocada en una zona accesible accesible, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

Atencion:antes de reconnectar el circuito de la campana a la red y de verficar el correcto configuracioniento, controlar siempre que el cable de red fue montado correctamente.

Atencion!La sustitución del cable de alimentaciondebe ser efectuado por el serviceo de asistencia的技术ica autorizada de manera de evaporar todo tipo de riesgo.

Conectar la campana sòlo con un enchufe
Asi como establecido por las normativas vigilentes. El enchufe deben estar en una zona accesible.

El enchufe debe ser proveido de un circuito de proteccion.
Si après de la instalacion no se logra alcanzar el enchufe

Hay que considerar un dispositivo de interruptions de la connexion.

Instalacion fija:

La instalacionuede serlllevada acabo solo poruna persona autorizada

Considerar una interruptionsión omnipolar con una abertura de los contactos de por lo menos 3 mm, incluido un "salvavida".

La sustitución del cable tiene que serledge a cabo por el productor, por el centro de asistencia o por una persona competente y autorizada para evacarpeligos.

Datas electrolycos:

Los datos技术和 del aparato se encontrar en la etiqueta con las caaracteristicas en el interior del aparato扣除 de los filtros anti grasas.

En caso de reparacion desconectar la campana de la red electrica.

Longitud del cable de alimentacion: 1,30 m.

La campana está hecha en conformidad con las directivas EMC.

Esta campana de aspiración está predispuesta para el montaje en la pared de la cucina.

Atencion!No conectar el aparato a la red electrica hasta que la instalacion fue completada.

Nota: Tener enIELData todos los accesos especiales a instalar.

1. Desmontar los filtros antigrasa, ver manual de uso de la campana.

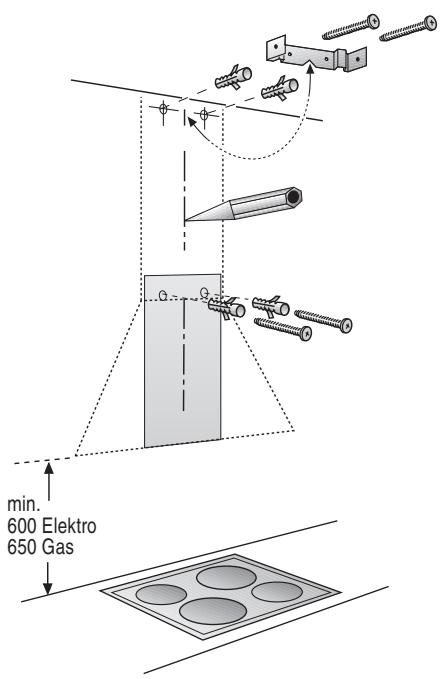

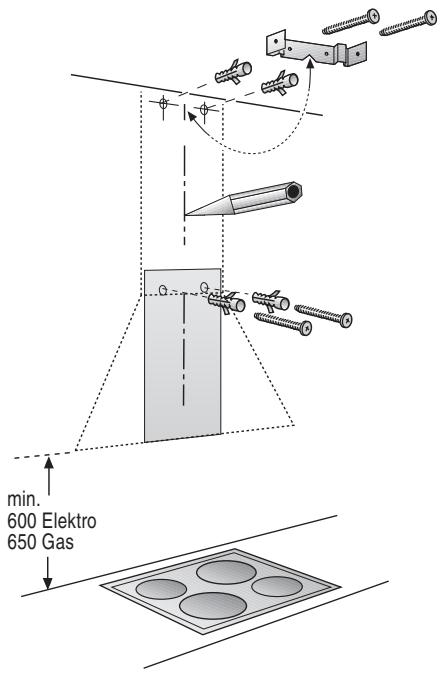

1. Trazar sobre la pared una linea mediana iniciando desde el lado inferior de la campana de aspiracion hacela techo.

2. Marcar la posicion de los tornillos sobre la pared realizando la plantilla.

3. Hacer 2 agujeros (8 mm. de diametro) para fazer la campana.

Hacer 2 agujeros (8 mm. de diametro) para el estribo de fijación de la chimenea -utilizar el estribo como plantilla: tiene que ser positionala cerca del techo y con el indices en correspondencia de la linea mediana dibujada antes. (ver secuencia de instalacion 2).

Insertar los tacos en el muro.

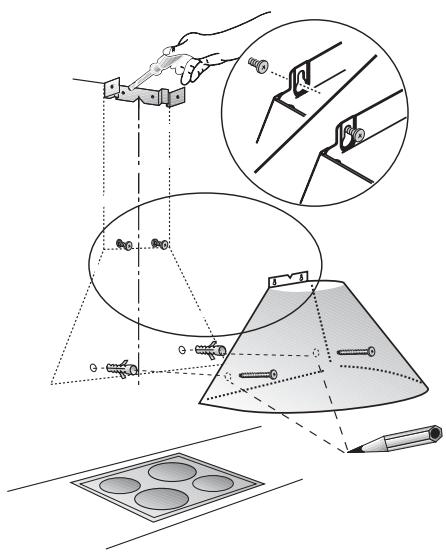

1. Fijar el estribo de fijación de la chimenea con 2 tornillos.
2. Para fácilar el enganche de la campana sobre la pared, atornillar 2 tornillos dejanodos afueraunos 5mm

1. Enganchar la campana de aspiracion con los tornillos,ajustar la posicion de la campana.
2. Marcar 2+puestos para la fijación inferior.
   Quitar la campana y hacer 2 agujeros (8 mm.de diametro) sobre han sido sealados. Introducir 2 tacos, enganchar de nuevo la campana y fjjarla deforma definitiva con los 2 tornillos.

Instalación

1. Conectar la campana a los tubos.
2. Conectar la campana a la red electrica.
3. Version de acero inoxidable:

Quitar la或多 de plastico de proteccion del cubre chimenea de acero inoxidable.

Prestar atencion para no danar las superficies fragiles.

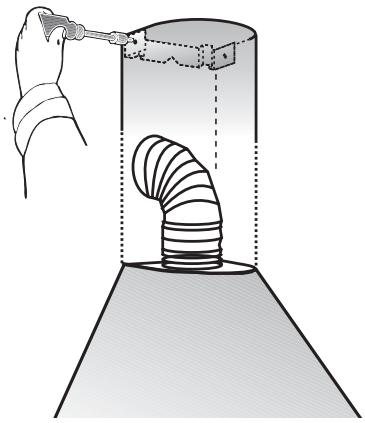

1. Con 2 tornillos cortos, atornillar el cubre chimenea superior al estribo de fijación.
2. Poner el cubre chimenea inferior sobre la campana, controlar la conformidad de los cubre chimeneas con la campana.

Prestar atencion a no rayar el cubre chimenea de acero inoxidable durante el montaje. Utilizar por ej. la plantilla u other material para proteger los angulos del cubre chimenea inferior.

1. Volver a montar los filtros antigrasa en su lugar, ver elmanualdeuso de la campana.

Fixar o tubo de descarga directamente na abertura.

Antes da instalacao

Nota: Lembrar que talvez sera necessario instalar algunos accesórios especialis.

1. Tirar os filtros anti-gorduras (vermanual de uso da coifa).

Modalidad aire reciclada, completo de instalacion
