MODE D'EMPLOI PDO 6 BOSCH

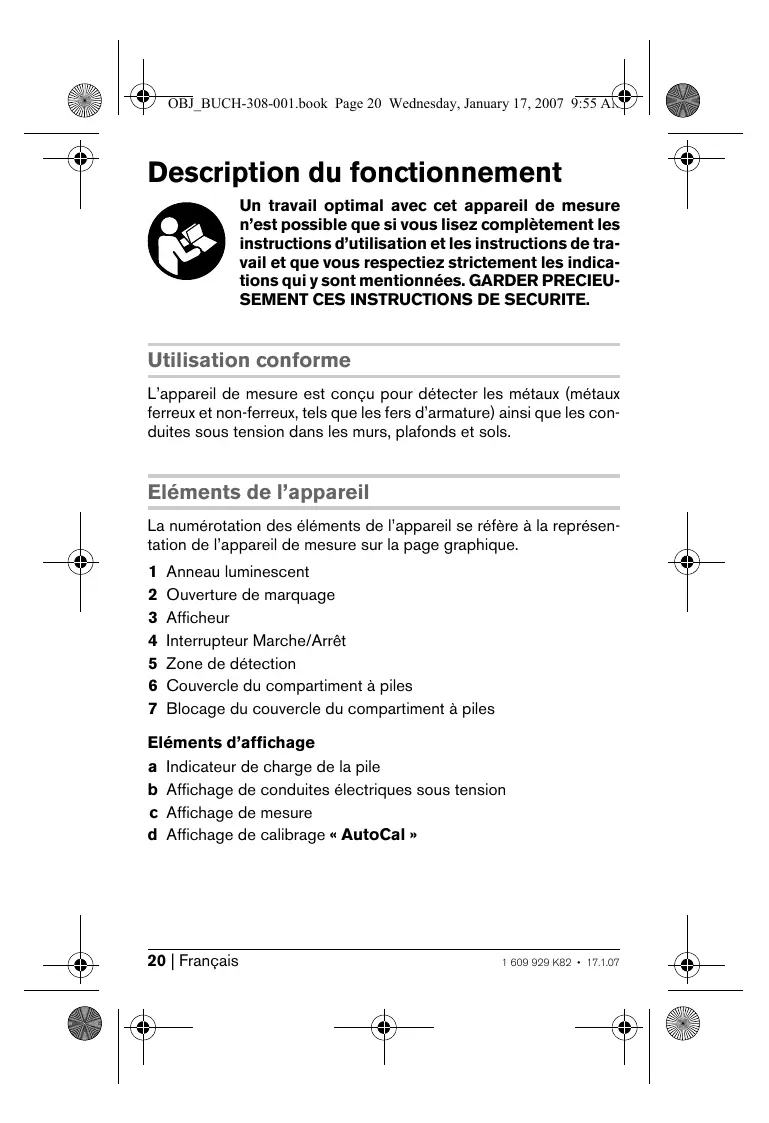

Description du fonctionnement Un travail optimal avec cet appareil de mesure n’est possible que si vous lisez complètement les instructions d’utilisation et les instructions de travail et que vous respectiez strictement les indications qui y sont mentionnées. GARDER PRECIEUSEMENT CES INSTRUCTIONS DE SECURITE. Utilisation conforme L’appareil de mesure est conçu pour détecter les métaux (métaux ferreux et non-ferreux, tels que les fers d’armature) ainsi que les conduites sous tension dans les murs, plafonds et sols. Eléments de l’appareil La numérotation des éléments de l’appareil se réfère à la représentation de l’appareil de mesure sur la page graphique.

Anneau luminescent Ouverture de marquage Afficheur Interrupteur Marche/Arrêt Zone de détection Couvercle du compartiment à piles Blocage du couvercle du compartiment à piles Eléments d’affichage a Indicateur de charge de la pile b Affichage de conduites électriques sous tension c Affichage de mesure d Affichage de calibrage « AutoCal » 20 | Français 1 609 929 K82 • 17.1.07 Caractéristiques techniques Détecteur numérique N° d’article Profondeur max. de détection*: – Métaux ferreux – Métaux non-ferreux (cuivre) – Conduites en cuivre (sous tension)** Coupure automatique après env. Température de service Température de stockage Pile Accu Durée de fonctionnement (avec pile alcaline au manganèse) env. Poids suivant EPTA-Procédure 01/2003

• selon le matériau et la taille des objets ainsi que du matériau et de l’état du support ** profondeur plus faible de détection pour les conduites sans tension Faire attention au numéro d’article se trouvant sur la plaque signalétique de l’appareil de mesure. Les désignations commerciales des différents appareils peuvent varier. Montage Mise en place/changement des piles N’utiliser que des piles ou accus alcalines au manganèse. Pour ouvrir le couvercle du compartiment à piles 6, appuyer sur le blocage 7 dans le sens de la flèche et relever le couvercle du compartiment à piles. Introduire la pile fournie. Veiller à la bonne position des pôles. 1 609 929 K82 • 17.1.07 Français | 21 Si l’affichage de piles a s’allume sur l’afficheur, vous disposez encore d’environ 1 heure pour effectuer des mesurages, si vous utilisez des piles alcalines au manganèse (les accus ont une durée d’utilisation plus courte). Si l’affichage a clignote, vous disposez encore d’environ 10 min. pour effectuer des mesurages. Si l’affichage des piles a et l’anneau luminescent 1 clignotent (rouge), aucun mesurage ne peut être effectué et la pile ou l’accu doit être remplacé. f Sortir les piles de l’appareil de mesure au cas où l’appareil ne serait pas utilisé pendant un certain temps. En cas de stockage long, la pile peut être corrodée ou se décharger. Fonctionnement Mise en service f Protéger l’appareil de mesure contre l’humidité, ne pas l’exposer aux rayons directs du soleil. Mise en Marche/Arrêt f Avant de mettre en service l’appareil de mesure, s’assurer que la zone de détection 5 n’est pas humide. Si nécessaire, sécher l’appareil de mesure à l’aide d’un chiffon. f Au cas où l’appareil de mesure aurait été exposé à une forte différence de température, le laisser équilibrer sa température avant de le mettre en service. Pour mettre en marche l’appareil de mesure, appuyer sur l’interrupteur Marche/Arrêt 4. Après un bref test automatique, l’appareil de mesure est prêt à fonctionner. Un crochet derrière l’affichage de calibrage « AutoCal » d indique l’état de service. Pour arrêter l’appareil de mesure, appuyer sur la touche Marche/ Arrêt 4. Après 10 minutes env. passées sans qu’une mesure n’ait été effectuée, l’appareil de mesure s’arrête automatiquement afin de ménager les piles. 22 | Français 1 609 929 K82 • 17.1.07 Mode opératoire L’appareil de mesure détecte des objets au-dessous de la zone de détection 5. Détection d’objets en métal Après la mise en service, l’anneau 1 s’allume en vert. Placer l’appareil de mesure sur la surface à examiner et le déplacer transversalement. Si l’anneau 1 reste allumé vert et qu’aucun signal acoustique ne se fait entendre, aucun objet métallique n’est visible dans le sol. Lorsque l’appareil de mesure s’approche d’un objet métallique, l’amplitude dans l’afficheur c augmente. Au-dessus d’un objet métallique, l’anneau 1 devient rouge et un signal acoustique se fait entendre. Lors du premier passage, la position de l’objet métallique n’est indiquée qu’approximativement. Si l’on passe l’appareil de mesure plusieurs fois sur l’objet métallique, l’objet est reconnu de façon de plus en plus précise. Après avoir passé plusieurs fois (sans soulever l’appareil de mesure de la surface), la position de l’objet métallique peut être précisément affichée : Si l’anneau 1 s’allume en rouge et que le signal acoustique se fait entendre, l’objet métallique se trouve en-dessous du milieu du capteur (en-dessous de l’ouverture de marquage 2). Détecter des conduites sous tension L’appareil de mesure indique des conduites sous tension entre 110 V et 400 V et dont la fréquence correspond au standard habituel (courant alternatif de 50 ou 60 Hz). Il n’est pas possible de trouver de manière fiable d’autres conduites (courant continu, fréquence ou tension plus élevée/plus basse) ainsi que des conduites sans tension, le cas échéant, elles sont cependant indiquées comme objets métalliques. La recherche de conduites sous tension se fait automatiquement lors de chaque prise de mesure. Si une conduite sous tension est détectée, l’indication b est affichée. Déplacer l’appareil de mesure plusieurs fois sur la surface pour précisément localiser la conduite sous tension. Après avoir passé plusieurs fois, la position de la conduite sous tension peut être précisément affichée. Si l’appareil de mesure est très proche de la conduite, l’anneau luminescent 1 clignote en rouge et le signal sonore retentit avec une succession rapide de sons. 1 609 929 K82 • 17.1.07 Français | 23 Les conduites sous tension peuvent être détectées plus facilement, si les consommateurs de courant (par ex. lampes, appareils) sont connectés à la conduite et mis en service. Les conduites à 110 V, 230 V et 400 V (courant triphasé) sont détectées avec approximativement la même capacité de détection. Dans certaines conditions (par ex. derrières les surfaces métalliques ou les surfaces contenant beaucoup d’eau), il n’est pas toujours possible de détecter les conduites sous tension. Si lors de la mise en service de l’appareil sur une surface relativement grande, seule la valeur de mesure c est affichée, cela signifie que le matériau fait écran et que la détection de conduites sous tension n’est plus fiable. Instructions d’utilisation f De par la conception de l’appareil, les résultats de mesure peuvent être entravés par certaines conditions environnementales, tels que par ex. la proximité d’appareils qui génèrent de forts champs magnétiques ou électromagnétiques, l’humidité, les matériaux de construction contenant des métaux, les matériaux isolants métallisés ou les papiers peints conducteurs. Avant le perçage, le sciage ou le fraisage dans les murs, plafonds ou sols, respecter également d’autres sources d’information (par ex. plans de construction). Marquage d’objets Si nécessaire, les objets détectés peuvent être marqués. Si l’oscillation de l’afficheur c est à son maximum, le centre de l’objet se trouve en-dessous de l’ouverture de marquage 2. Les limites d’un objet peuvent être détectées lorsque l’anneau luminescent 1 change du vert au rouge. Passer un crayon à travers l’ouverture de marquage 2 pour marquer l’endroit cherché. Affichage « AutoCal » Si le crochet derrière l’affichge de calibrage « AutoCal » d clignote pendant une période assez longue ou quand il n’est plus affiché, il n’est plus possible d’effectuer des mesures fiables. Dans un tel cas, envoyer l’appareil de mesure à une station de service après-vente agréee pour outillage Bosch. 24 | Français 1 609 929 K82 • 17.1.07 Entretien et service après-vente Nettoyage et entretien Si l’affichage de mesure c oscille de façon permanente, bien qu’aucun objet ne se trouve à proximité de l’appareil de mesure, il est possible de calibrer l’appareil de mesure manuellement. Pour ce faire, enlever tous les objets à proximité de l’appareil de mesure (également montres ou anneaux en métal) et maintenir l’appareil de mesure en l’air. L’appareil de mesure étant arrêté, appuyer sur la touche Marche/Arrêt 4 jusqu’à ce que l’anneau luminescent 1 s’allume simultanément rouge et vert. Puis relâcher la touche. Si le calibrage est réussi, l’appareil de mesure redémarre au bout de quelques secondes et est de nouveau prêt à fonctionner. Nettoyer l’appareil à l’aide d’un torchon doux et sec. Ne pas utiliser de détergents ou de solvants. Afin de ne pas altérer la fonction de mesure, n’appliquer pas de plaquettes, en particulier de plaquettes en métal sur la zone de détection 5 se trouvant au dos ou sur la face avant de l’appareil de mesure. Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil de mesure, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d’article à dix chiffres de l’appareil de mesure indiqué sur la plaque signalétique. Service après-vente Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange sous : www.bosch-pt.com France Robert Bosch France S.A.S. Service Après-vente/Outillage 126, rue de Stalingrad 93700 Drancy ✆ Centre d’appels SAV : . . . . . . . . . . . . . . . . . . . . 01 43 11 90 06 ✆ N° vert Conseiller Bosch : . . . . . . . . . . . . . . . . . 0 800 05 50 51 1 609 929 K82 • 17.1.07 Français | 25 Belgique, Luxembourg ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65 Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75 E-Mail : [e-mail] Suisse ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44/8 47 15 12 Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44/8 47 15 52 Elimination des déchets Les appareils de mesure ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée. Seulement pour les pays de l’Union Européenne : Ne pas jeter votre appareil de mesure avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les appareils de mesure dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée. Accus/piles : Ne pas jeter les accu/piles dans les ordures ménagères, ni dans les flammes ou l’eau. Les accus/piles doivent être collectés, recyclés ou éliminés en conformité avec les réglementations se rapportant à l’environnement. Seulement pour les pays de l’Union Européenne : Les accus/piles usés ou défectueux doivent être recyclés conformément à la directive 91/157/CEE. Les accus/piles dont on ne peut plus se servir peuvent être déposés directement auprès de : Suisse Batrec AG 3752 Wimmis BE Sous réserve de modifications. 26 | Français 1 609 929 K82 • 17.1.07
