MANUAL DE USUARIO PDO 6 BOSCH
Instrucciones de servicio
Manual de
instruções
Istruzioni d'uso
Gebruiksaanwijzing
Betjenings-
vejledning
Bruksanvisning
Brukerveiledningen
Käyttöohje
Οδηγία χειρισμού
Kullanım kılavuzu
BOSCH
PDO 6
Español ...... Página 27

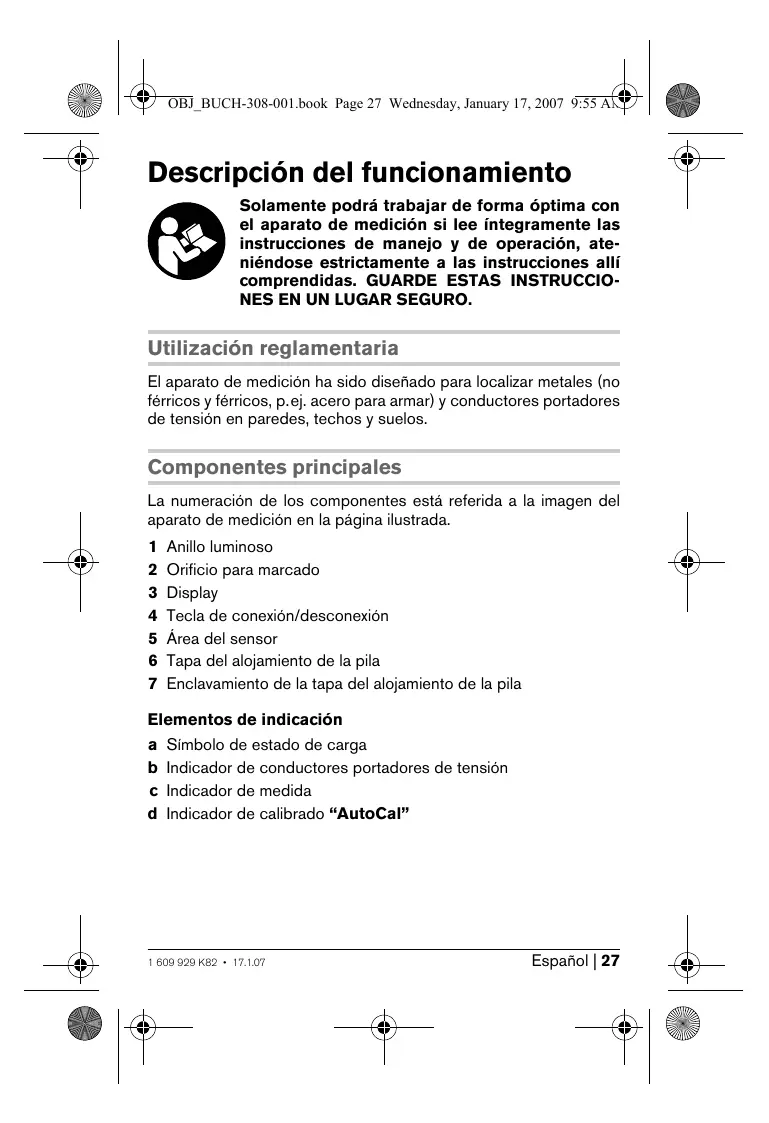

Descripción del funcionamiento
Solamente podrá trabajar de forma óptima con el aparato de medición si lee íntegramente las instrucciones de manejo y de operación, ateniéndose estrictamente a las instrucciones allí comprendidas. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.
Utilización reglamentaria
El aparato de medición ha sido diseñado para localizar metales (no férricos y férricos, p.ej. acero para armar) y conductores portadores de tensión en paredes, techos y suelos.
Componentes principales

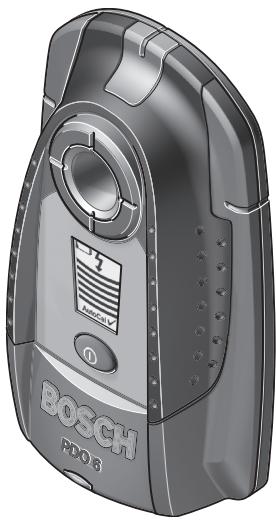

La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada.
1 Anillo luminoso
2 Orificio para marcado
3 Display
4 Tecla de conexión/desconexión
5 Área del sensor
6 Tapa del alojamiento de la pila
7 Enclavamiento de la tapa del alojamiento de la pila
Elementos de indicación
a Símbolo de estado de carga
b Indicador de conductores portadores de tensión
c Indicador de medida
d Indicador de calibrado "AutoCal"
Datos técnicos
| Detector Digital | PDO 6 |
| N° de artículo | 3 603 K10 100 |
| Profundidad de detección máx.*: | |
| – Metales férricos | 60 mm |
| – Metales no férricos (tubo de cobre) | 50 mm |
| – Conductores de cobre (portadores de tensión)** | 30 mm |
| Desconexión automática después de aprox. | 10 min |
| Temperatura de operación | -10 °C...+50 °C |
| Temperatura de almacenamiento | -20 °C...+70 °C |
| Pila | 1 x 9 V 6LR61 |
| Acumulador | 1 x 9 V 6F22 |
| Autonomía (pilas alcalinas-manganeso), aprox. | 6 h |
| Peso según EPTA-Procedure 01/2003 | 0,2 kg |
* Dependiente del tipo de material y tamaño de los objetos, así como del tipo de material y estado de la base de apoyo
** La profundidad de detección es menor en conductores que no sean portadores de tensión
Preste atención al n° de artículo que figura en la placa de características de su aparato de medida, ya que pueden variar las denominaciones comerciales en ciertos aparatos de medida.
Montaje
Inserción y cambio de la pila
Utilice exclusivamente pilas alcalinas-manganeso o acumuladores.
Para abrir la tapa del alojamiento de la pila 6 presione el enclavamiento 7 en sentido de la flecha y gire hacia abajo la tapa. Inserte la pila que se adjunta. Respete la polaridad.
28 | Español
Si el símbolo de estado de carga a del display se ilumina, y se están empleando pilas alcalinas-manganeso, puede seguirse midiendo durante aprox. 1 hora (este tiempo se reduce al usar acumuladores). Si el símbolo a parpadea, solamente puede seguirse midiendo durante 10 min. Si parpadean el símbolo de estado de carga a y el anillo luminoso 1 (rojo), no es posible realizar entonces ninguna medición y deberá sustituirse la pila o el acumulador.
▶ Saque la pila del aparato de medida si pretende no utilizarlo durante largo tiempo. Si el tiempo de almacenaje es prolongado, la pila se puede llegar a corroer o autodescargar.
Operación
Puesta en marcha
▶ Proteja el aparato de medida de la humedad y de la exposición directa al sol.
▶ Antes de conectar el aparato de medida cerciorarse de que no esté humedecida el área del sensor 5. Si fuera éste el caso secar el aparato de medida con un paño seco.
▶ Si el aparato de medida ha sido sometido a un cambio brusco de temperatura, deje que éste se atempere primero antes de conectarlo.
Para conectar el aparato de medición pulse la tecla de conexión/desconexión 4.
Una vez concluida la breve rutina de autocontrol del aparato de medición, éste se encuentra en disposición de funcionamiento. La disponibilidad de servicio se señaliza mediante el ganchito que aparece al margen derecho de “AutoCal” d.
Para desconectar el aparato de medida pulsar la tecla de conexión/desconexión 4.
Con el fin de proteger la pila, el aparato de medición se desconecta automáticamente después de un tiempo de inactividad de aprox. 10 min.
Modos de operación
El aparato de medida detecta los objetos situados debajo del área del sensor 5.
Detección de objetos metálicos
Después de la conexión, el anillo se ilumina de color 1 verde.
Deposite el aparato de medición sobre la superficie a explorar y desplácelo lateralmente. Si el anillo 1 sigue iluminado de color verde sin emitirse una señal acústica, ello indica que no se ha detectado ningún objeto metal. Al aproximarse el aparato de medición a un objeto de metal aumenta la amplitud del indicador de medición c Al encontrarse sobre un objeto metálico el anillo 1 se pone rojo y además se emite una señal acústica.
Al sobrepasar por primera vez un objeto metálico su posición solamente se indica de forma aproximada. Al sobrepasar varias veces el objeto metálico con el aparato de medición, su detección es más precisa cada vez. Tras sobrepasar varias veces el objeto de metal (sin separar el aparato de medición de la superficie de apoyo) puede determinarse con exactitud la posición del mismo: Si el anillo 1 se ilumina de color rojo y se emite una señal acústica, el objeto metálico se encuentra entonces debajo del centro del sensor (debajo del orificio para marcado 2).
Detección de conductores portadores de tensión
El aparato de medición detecta conductores con tensiones entre 110 V y 400 V con las frecuencias más comunes (tensión alterna de 50 ó 60 Hz). Los demás conductores (de corriente continua y de frecuencias y tensiones mayores o menores), y los conductores no portadores de tensión, no puede detectarse de forma fiable, pero puede que sean detectados e indicados como objetos metálicos.
La exploración de conductores portadores de tensión se realiza automáticamente en cada medición. En caso de detectarse un conductor portador de tensión se representa en el display el símbolo b. Desplace repetidamente el aparato de medición sobre la superficie para poder detectar con mayor exactitud el conductor eléctrico. Después de haber sobrepasado reiteradamente por encima del conductor portador de tensión, la localización de la posición del mismo puede reali-
zarse de forma muy exacta. Si el aparato de medición se encuentra muy próximo al conductor, comienza a parpadear en color rojo el anillo luminoso 1 y la señal acústica se emite muy seguidamente.
Los conductores portadores de tensión pueden detectarse más fácilmente si se conecta a ellos, y se deja funcionar, algún consumidor (p.ej. una lámpara o aparato). Los conductores con tensiones de 110 V, 230 V y 400 V (corriente trifásica) se detectan sin apreciarse gran diferencia entre ellos.
Bajo ciertas condiciones (como p.ej. detrás de superficies metálicas o detrás de superficies muy húmedas) no es posible detectar con fiabilidad conductores portadores de tensión. Al indicarse un valor de medición c dentro de un área bastante amplia, ello es señal de que el material apantalla eléctricamente, no siendo fiable por ello la detección de conductores portadores de tensión.
Instrucciones para la operación
▶ Condicionado por el principio de funcionamiento, los resultados de medición pueden verse afectados por ciertas condiciones del entorno. Éstas pueden ser p.ej. la proximidad de aparatos que generen unos fuertes campos magnéticos o electromagnéticos, la humedad, materiales de construcción que contengan metal, y materiales aislantes revestidos con lámina de aluminio o papeles pintados conductores. Por ello, antes de taladrar, serrar o fresar en paredes, techos o suelos, recomendamos consultar otras fuentes de información (p.ej. planos de construcción).
Marcado de los objetos
Si lo desea, puede marcar los objetos localizados. Al obtenerse la amplitud máxima en el indicador de medición c, el centro del objeto se encuentra justamente debajo del orificio para marcado 2. Los límites de un objeto pueden determinarse observando el cambio de color de verde a rojo del anillo luminoso 1. Marque el punto buscado insertando la punta de un lápiz por el orificio para marcado 2.
Indicador "AutoCal"
Si el ganchito junto al indicador “AutoCal” d parpadease durante largo tiempo, o si hubiese desaparecido, no es posible realizar entonces una exploración fiable. En este caso deberá hacer reparar el aparato de medida en un servicio técnico autorizado Bosch.
Mantenimiento y servicio
Mantenimiento y limpieza
En caso de obtenerse una deflexión permanente del indicador de medición c a pesar de no encontrarse un objeto metálico cerca del aparato de medición, es posible calibrar el mismo. Para ello, retire todos los objetos en las proximidades del aparato de medida (incluso un reloj de pulsera o anillo de metal) y mantenga en vilo el aparato de medición. Estando desconectado el aparato de medición, mantenga accionada la tecla de conexión/desconexión 4 hasta que el anillo luminoso 1 se ilumine simultáneamente de color rojo y verde. Suelte entonces la tecla. Si el calibrado ha sido llevado a cabo correctamente, el aparato de medición vuelve a ponerse en marcha tras unos pocos segundos, y queda entonces en disposición de funcionamiento.
Limpie el aparato con un paño seco y suave. No utilice agentes de limpieza ni disolvente.
Para no falsear la medición no deberán fijarse en el área del sensor 5 tanto en el frente como al dorso del aparato de medida ni etiquetas ni placas, especialmente si éstas fuesen de metal.
Si a pesar de los esmerados procesos de fabricación y control, el aparato de medida llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el n° de artículo de 10 dígitos que figura en la placa de características del aparato de medida.
Servicio técnico y asistencia al cliente
Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo:
www.bosch-pt.com
32 | Español
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
© Asesoramiento al cliente ..... +34 9 01 11 66 97
Fax +34 9 13 27 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
① +58 (0)2 / 2 07 45 11
México
Robert Bosch S.A. de C.V.
① Interior: +52 (0)1 / 80 06 27 12 86
© D.F.: +52 (0)1 / 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Córdoba 5160
1414 Buenos Aires (Capital Federal)
Atención al Cliente
① +54 (0)8 10 / 5 55 20 20
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
① +51 (0)1 / 4 75 - 54 53
E-Mail: vhe@autorex.com.pe
Chile
EMASA S.A.
Irarrázaval 259 – Ñuñoa
Santiago
① +56 (0)2 / 5 20 31 00
E-Mail: emasa@emasa.cl
Eliminación
Recomendamos que los aparatos de medición, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para los países de la UE:
¡No arroje los aparatos de medición a la basura!
Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su conversión en ley nacional, deberán acumularse por separado los aparatos de medición para ser sometidos a un reciclaje ecológico.
Accumuladores/pilas:
No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deberán guardarse y reciclarse o eliminarse de manera ecológica.
Sólo para los países de la UE:
Conforme a la directriz 91/157/CEE deberán reciclarse los acumuladores/pilas defectuosos o agotados.
Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:
España
Servicio Central de Bosch
Servilotec, S.L.
Polig. Ind. II, 27
Cabanillas del Campo
① +34 9 01 11 66 97
Reservado el derecho de modificación.
34 | Español
