MANUALE UTENTE PDO 6 BOSCH

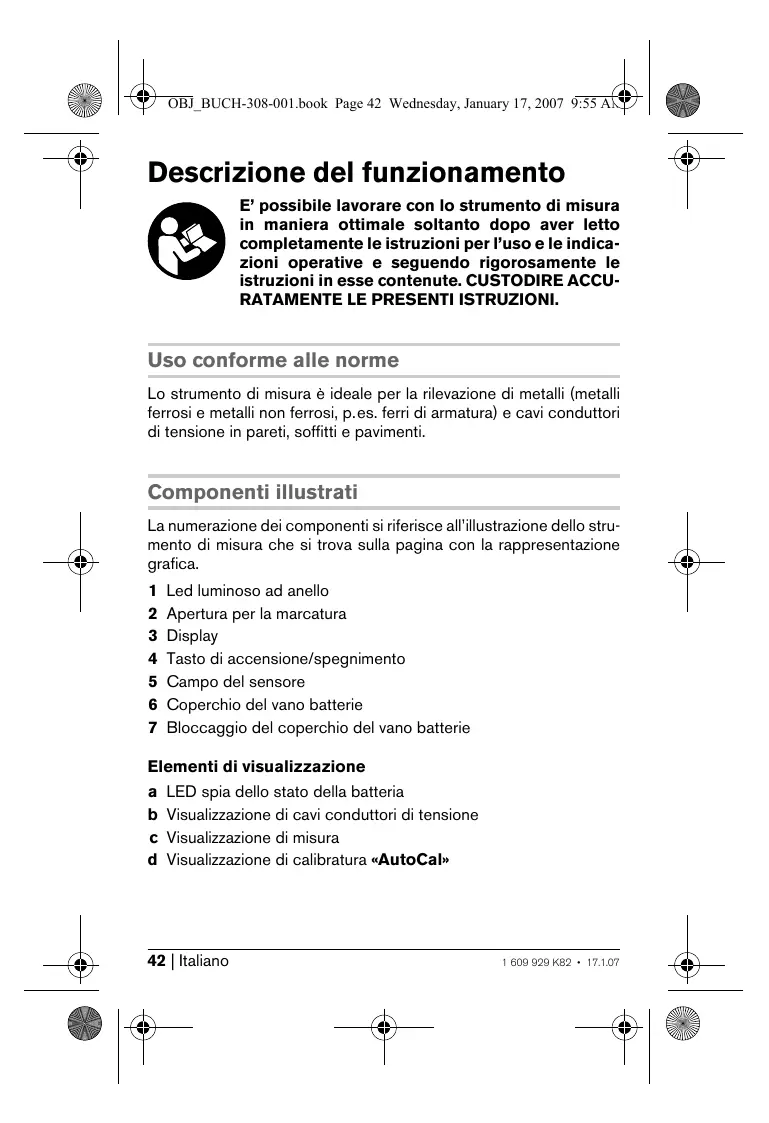

Led luminoso ad anello Apertura per la marcatura Display Tasto di accensione/spegnimento Campo del sensore Coperchio del vano batterie Bloccaggio del coperchio del vano batterie Elementi di visualizzazione

LED spia dello stato della batteria Visualizzazione di cavi conduttori di tensione Visualizzazione di misura Visualizzazione di calibratura «AutoCal» 42 | Italiano 1 609 929 K82 • 17.1.07 OBJ_BUCH-308-001.book Page 43 Wednesday, January 17, 2007 9:55 AM Dati tecnici Localizzatore digitale Codice prodotto max. profondità di localizzazione*: – Metalli ferrosi – Metalli non ferrosi (tubo in rame) – Tubazioni di rame (portatrici di tensione)** Disinserimento automatico dopo ca. Temperatura di esercizio Temperatura di magazzino Batteria Batteria ricaricabile Autonomia (alcalina al manganese) ca. Peso in funzione della EPTA-Procedure 01/2003 PDO 6 3 603 K10 100 60 mm 50 mm 30 mm 10 min –10 °C...+50 °C –20 °C...+70 °C 1 x 9 V 6LR61 1 x 9 V 6F22 0,2 kg

• a seconda del materiale e della dimensione degli oggetti nonché del materiale e dello stato della base ** ridotta profondità di localizzazione in caso di cavi non conduttori di tensione Si prega di tener presente il codice prodotto applicato sulla targhetta di costruzione del Vostro strumento di misura perché le denominazioni commerciali di singoli strumenti di misura possono variare. Montaggio Applicazione/sostituzione delle batterie Utilizzare esclusivamente batterie all’alcale-manganese oppure batterie ricaricabili. Per aprire il coperchio del vano batterie 6 premere il bloccaggio 7 in direzione della freccia e ribaltare il coperchio del vano batterie verso il basso. Inserire le batterie fornite in dotazione, facendo attenzione alla polarizzazione corretta. 1 609 929 K82 • 17.1.07 Italiano | 43 OBJ_BUCH-308-001.book Page 44 Wednesday, January 17, 2007 9:55 AM Se l’indicazione dello stato della batteria a sul display si accende significa che utilizzando batterie alcaline si possono eseguire misurazioni per ancora 1 ora ca. (con batterie ricaricabili si ha una durata inferiore). Se la visualizzazione lampeggia a significa che si hanno a disposizione solo 10 min ca. di misurazioni. Se l’indicazione relativa allo stato della batteria a ed il led luminoso ad anello 1 (rosso) lampeggiano, questo significa che non è più possibile eseguire ulteriori misurazioni previa sostituzione della batteria alcalina o di quella ricaricabile. f In caso di non utilizzo per lunghi periodi estrarre la batteria dallo strumento di misura. In caso di lunghi periodi di deposito, la batteria può subire corrosioni oppure si può scaricare. Uso Messa in funzione f Proteggere lo strumento di misura da liquidi e dall’esposizione diretta ai raggi solari. Accendere/spegnere f Prima di mettere in funzione lo strumento di misura accertarsi che il campo del sensore 5 non sia umido. In tal caso si consiglia di utilizzare un panno di stoffa per asciugare lo strumento. f Se lo strumento di misura dovesse essere stato sottoposto a sbalzi di temperatura, si consiglia prima di accenderlo di nuovo di attendere che torni ad una temperatura normale. Per l’accensione dello strumento di misura premere il tasto di accensione/spegnimento 4. Dopo un breve autotest, lo strumento di misura è pronto all’uso. La prontezza per l’uso viene indicata da un segno di visto dietro la visualizzazione di calibratura «AutoCal» d. Per spegnere lo strumento di misura premere il tasto di inserimento/disinserimento 4. Se entro ca. 10 minuti non avviene alcuna misurazione, lo strumento di misura si spegne automaticamente per proteggere le batterie. 44 | Italiano 1 609 929 K82 • 17.1.07 OBJ_BUCH-308-001.book Page 45 Wednesday, January 17, 2007 9:55 AM Modi operativi Lo strumento di misura rileva oggetti che si trovano al di sotto del campo del sensore 5. Rilevazione di oggetti metallici Dopo l’accensione l’anello luminoso 1 è illuminato in verde. Applicare lo strumento di misura sulla superficie da controllare e muoverlo lateralmente. Se l’anello luminoso 1 continua a rimanere illuminato in verde e non viene emesso alcun suono di segnalazione, nel settore controllato non è individuabile alcun oggetto metallico. Quando lo strumento di misura si avvicina ad un oggetto metallico, aumenta la deviazione nella visualizzazione di misura c. Sopra un oggetto metallico l’anello luminoso 1 diventa rosso e viene emesso un suono di segnalazione. Durante il primo passaggio sopra l’oggetto metallico la sua posizione viene indicata solo in modo grossolano. Passando più volte con lo strumento di misura sopra l’oggetto metallico, la rilevazione dell’oggetto stesso diventa sempre più precisa Dopo ripetuti passaggi (senza sollevare l’attrezzo di misura dal settore di controllo), la posizione dell’oggetto metallico può essere indicata in modo preciso. Se l’anello luminoso 1 è illuminato in rosso ed il suono di segnalazione continua ad essere emesso, l’oggetto metallico è situato al di sotto del centro del sensore (al di sotto dell'apertura per la marcatura 2). Rilevazione di cavi conduttori di tensione Lo strumento di misura indica cavi che conducono tensione tra 110 V e 400 V e la cui frequenza corrisponde allo standard ampiamente diffuso (corrente alternata con 50 oppure 60 Hz). Altri cavi (corrente continua, frequenza maggiore/inferiore oppure tensione) e cavi non conduttori di tensione non possono essere rilevati in modo affidabile, gli stessi vengono eventualmente visualizzati come oggetti metallici. 1 609 929 K82 • 17.1.07 Italiano | 45 OBJ_BUCH-308-001.book Page 46 Wednesday, January 17, 2007 9:55 AM La rilevazione di cavi conduttori di tensione avviene automaticamente ad ogni misurazione. Se viene individuato un cavo conduttore di tensione, compare sul display la visualizzazione b. Muovere ripetutamente lo strumento di misura sopra il settore da controllare per localizzare in modo più preciso il cavo conduttore di tensione. Dopo ripetuti passaggi, la posizione del cavo conduttore di tensione può essere indicata in modo molto preciso. Quando lo strumento di misura è molto vicino al cavo, l’anello luminoso 1 lampeggia in rosso ed il suono di segnalazione viene emesso con sequenza di suoni più veloce. L’identificazione di cavi conduttori di tensione diventa più facile collegando ed accendendo utenze elettriche (ad es. sistemi di illuminazione, apparecchiature) al cavo che si vuole localizzare. Le linee con 110 V, 230 V e 400 V (corrente trifase) vengono rilevate all'incirca con lo stesso potenziale di rilevazione. In determinate condizioni (come p.es. dietro superfici metalliche oppure dietro superfici con elevato contenuto di acqua), i cavi conduttori di tensione non possono essere rilevati in modo sicuro. Se sopra un grande settore viene indicato ovunque un valore di misura c, significa che il materiale scherma elettricamente e l’individuazione di cavi conduttori di tensione non è affidabile. Indicazioni operative f Per principio, i risultati della misurazione possono essere compromessi attraverso determinate condizioni ambientali. Tra queste vi sono condizioni come p.es. la vicinanza di apparecchiature che producono forti campi magnetici oppure elettromagnetici, sostanze liquide, materiali costruttivi contenenti metallo, materiali isolanti accoppiati con alluminio o carte da parati con proprietà conduttrici. Per questo motivo, prima di procedere ad operazioni di foratura, lavori di taglio o di fresatura in pareti, soffitti o pavimenti, consultare anche altre fonti di informazione (p.es. piani costruttivi). 46 | Italiano 1 609 929 K82 • 17.1.07 OBJ_BUCH-308-001.book Page 47 Wednesday, January 17, 2007 9:55 AM Marcatura di oggetti In caso di necessità è possibile contrassegnare gli oggetti localizzati. Alla deviazione massima della visualizzazione di misura c il centro dell’oggetto è situato sotto l’apertura per la marcatura 2. È possibile individuare i confini di un oggetto osservando il cambio di colore dell’anello luminoso 1 da verde a rosso. Contrassegnare il punto cercato con una penna attraverso l’apertura per la marcatura 2. Visualizzazione «AutoCal» Se dietro la visualizzazione di calibratura «AutoCal» d la spunta lampeggia per un maggiore periodo di tempo oppure se non viene più visualizzato, significa che non è più possibile misurare in maniera affidabile. In questo caso inviare lo strumento di misurazione ad un punto di assistenza autorizzato per gli elettroutensili Bosch. Manutenzione ed assistenza Manutenzione e pulizia Se la visualizzazione di misura c devia continuamente, nonostante non vi sia alcun oggetto di metallo nelle vicinanze dello strumento di misura, é possibile calibrare manualmente lo strumento di misura. Per effettuare questa operazione rimuovere tutti gli oggetti nelle vicinanze dello strumento di misura (anche orologio da polso o anello in metallo) e tenere lo strumento di misura in aria. Con strumento di misura spento premere il tasto di accensione/spegnimento 4 fino a quando l’anello luminoso 1 è illuminato contemporaneamente in rosso e verde. Rilasciare quindi il tasto. Se la calibratura è avvenuta con successo, lo strumento di misura di riaccende dopo alcuni secondi ed è nuovamente pronto per l’uso. Pulire ogni tipo di sporcizia utilizzando un panno asciutto e morbido. Non utilizzare mai prodotti detergenti e neppure solventi. 1 609 929 K82 • 17.1.07 Italiano | 47 OBJ_BUCH-308-001.book Page 48 Wednesday, January 17, 2007 9:55 AM Per non influenzare la funzione di misura, non applicare nel campo del sensore 5 sulla parte anteriore e posteriore dello strumento di misura nessuna etichetta adesiva né targhette ed, in modo particolare, nessuna targhetta in metallo. Se nonostante gli accurati procedimenti di produzione e di controllo lo strumento di misura dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dello strumento di misura. Servizio post-vendita Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 36 96 26 63 Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 36 96 26 62 ✆ Filo diretto con Bosch: . . . . . . . . . . . . . . . +39 02 / 36 96 23 14 www.Bosch.it Svizzera ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44 / 8 47 15 13 Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44 / 8 47 15 53 48 | Italiano 1 609 929 K82 • 17.1.07 OBJ_BUCH-308-001.book Page 49 Wednesday, January 17, 2007 9:55 AM Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli strumenti di misura e gli accessori dismessi. Solo per i Paesi della CE: Non gettare tra i rifiuti domestici gli strumenti di misura dismessi! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli strumenti di misura diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Batterie ricaricabili/Batterie: Qualunque sia il tipo di batteria consumata, essa non deve essere gettarla tra i rifiuti domestici, nel fuoco o nell’acqua. Ogni tipo di batteria consumata deve essere messa da parte, riciclata oppure smaltita rispettando rigorosamente le esigenze di protezione dell’ambiente. Solo per i Paesi della CE: Ogni tipo di batteria difettosa oppure consumata deve essere riciclata secondo la direttiva CEE 91/157. Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso: Italia Ecoelit Viale Misurata 32 20146 Milano ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 4 23 68 63 Fax:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 48 95 18 93 Svizzera Batrec AG 3752 Wimmis BE Con ogni riserva di modifiche tecniche. 1 609 929 K82 • 17.1.07 Italiano | 49 OBJ_BUCH-308-001.book Page 50 Wednesday, January 17, 2007 9:55 AM Functiebeschrijving Met het meetgereedschap kunt u alleen optimaal werken als u de gebruiksaanwijzing en de tips voor de werkzaamheden volledig leest en u de daarin aanwezige aanwijzingen strikt opvolgt. BEWAAR DEZE AANWIJZINGEN GOED. Gebruik volgens bestemming Het meetgereedschap is bestemd voor het opsporen van metaal (ijzer en non-ferrometaal, bijvoorbeeld betonwapening) en spanningvoerende leidingen in muren, plafonds en vloeren. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.
