GEBRUIKSAANWIJZING PDO 6 BOSCH

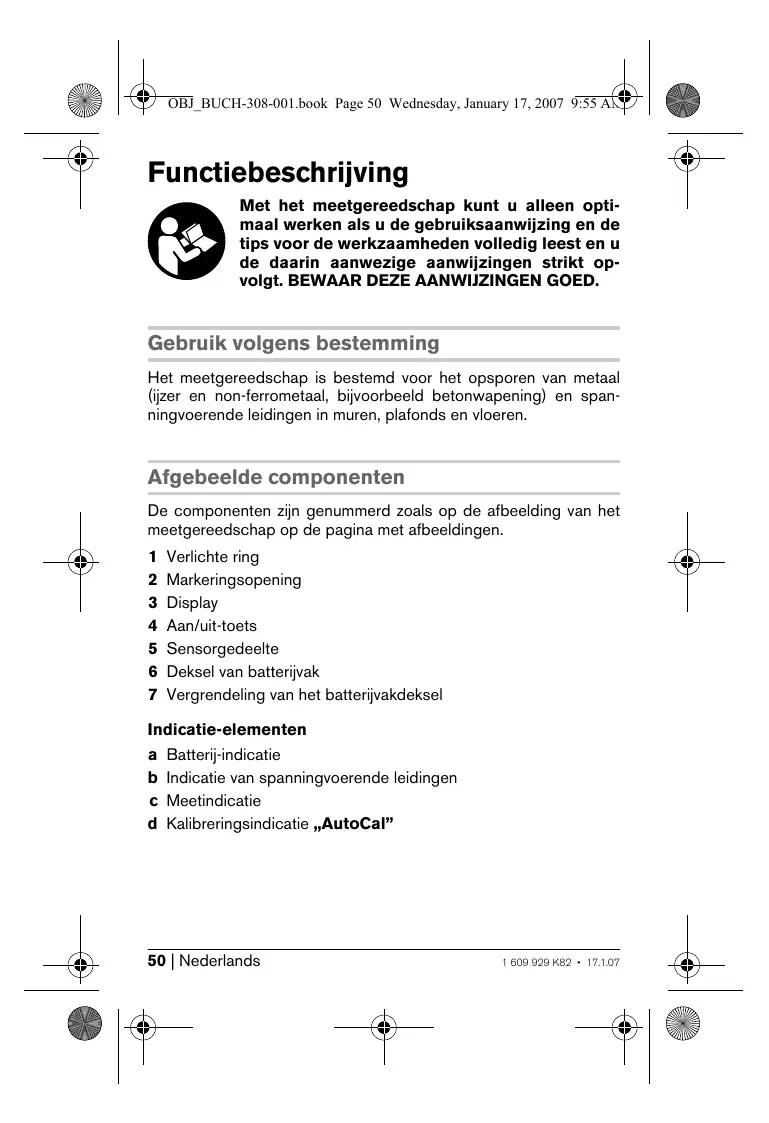

Verlichte ring Markeringsopening Display Aan/uit-toets Sensorgedeelte Deksel van batterijvak Vergrendeling van het batterijvakdeksel Indicatie-elementen

Batterij-indicatie Indicatie van spanningvoerende leidingen Meetindicatie Kalibreringsindicatie „AutoCal” 50 | Nederlands 1 609 929 K82 • 17.1.07 OBJ_BUCH-308-001.book Page 51 Wednesday, January 17, 2007 9:55 AM Technische gegevens Digitale detector Zaaknummer Max. detectiediepte*: – IJzer – Non-ferrometaal (koperbuizen) – Koperleidingen (spanningvoerend)** Automatische uitschakeling na ca. Bedrijfstemperatuur Bewaartemperatuur Batterij Accu Gebruiksduur (alkalimangaanbatterij) ca. Gewicht volgens EPTA-Procedure 01/2003 PDO 6 3 603 K10 100 60 mm 50 mm 30 mm 10 min –10 °C...+50 °C –20 °C...+70 °C 1 x 9 V 6LR61 1 x 9 V 6F22 0,2 kg

• Afhankelijk van het materiaal en de grootte van de voorwerpen en van het materiaal en de toestand van de ondergrond ** Kleinere detectiediepte bij niet-spanningvoerende leidingen Let op het zaaknummer op het typeplaatje van het meetgereedschap. De handelsbenamingen van afzonderlijke meetgereedschappen kunnen afwijken. Montage Batterijen inzetten of vervangen Gebruik uitsluitend alkalimangaanbatterijen of oplaadbare batterijen. Als u het batterijvakdeksel 6 wilt openen, drukt u op de vergrendeling 7 in de richting van de pijl en klapt u het batterijvakdeksel omlaag. Plaats de meegeleverde batterij. Let daarbij op de juiste poolaansluitingen. 1 609 929 K82 • 17.1.07 Nederlands | 51 OBJ_BUCH-308-001.book Page 52 Wednesday, January 17, 2007 9:55 AM Als de batterij-indicatie a in het display brandt, kunt u bij gebruik van alkalimangaanbatterijen nog ongeveer 1 uur meten (bij oplaadbare batterijen is de gebruiksduur korter). Als de indicatie a knippert, kunt u nog ongeveer 10 minuten meten. Als de batterij-indicatie a en de verlichte ring 1 knipperen (rood), is er geen meting meer mogelijk en moet u de batterij of de oplaadbare batterij vervangen. f Neem de batterij uit het meetgereedschap als u het gedurende lange tijd niet gebruikt. De batterij kan, als deze lang wordt bewaard, roesten of zijn lading verliezen. Gebruik Ingebruikneming f Bescherm het meetgereedschap tegen vocht en fel zonlicht. In- en uitschakelen f Controleer voor het inschakelen van het meetgereedschap dat het sensorgedeelte 5 niet vochtig is. Wrijf het meetgereedschap indien nodig droog met een doek. f Als het meetgereedschap is blootgesteld aan een sterke temperatuurwisseling, laat u het voor het inschakelen op de juiste temperatuur komen. Als u het meetgereedschap wilt inschakelen, drukt u op de aan/uittoets 4. Na een korte zelftest is het meetgereedschap gereed voor gebruik. Een vinkje achter de kalibratie-indicatie „AutoCal” d geeft aan dat het meetgereedschap gereed voor gebruik is. Als u het meetgereedschap wilt uitschakelen, drukt u op de aan/ uit-toets 4. Als er ca. 10 minuten geen meting heeft plaatsgevonden, wordt het meetgereedschap automatisch uitgeschakeld om de batterijen te sparen. 52 | Nederlands 1 609 929 K82 • 17.1.07 OBJ_BUCH-308-001.book Page 53 Wednesday, January 17, 2007 9:55 AM Functies Het meetgereedschap detecteert voorwerpen onder het sensorbereik 5. Metalen voorwerpen opsporen Na het inschakelen is de ring 1 groen verlicht. Plaats het meetgereedschap op het te onderzoeken oppervlak en beweeg het zijwaarts. Als de ring 1 nog steeds verlicht is en er geen geluidssignaal klinkt, wordt er in de ondergrond geen metalen object herkend. Als het meetgereedschap een metalen voorwerp nadert, neemt de uitslag in de meetindicatie c toe. Boven een metalen voorwerp wordt de ring 1 rood verlicht en klinkt een geluidssignaal. Als u het meetgereedschap voor het eerst over het metalen object beweegt, wordt de positie grof aangegeven. Als u het meetgereedschap meermaals over metalen voorwerp beweegt, wordt het voorwerp steeds nauwkeuriger herkend. Nadat u het meetgereedschap (zonder het van de ondergrond op te tillen) meermaals over het metalen voorwerp heeft bewogen, kan de positie nauwkeurig worden aangegeven: Als de ring 1 rood verlicht is en het geluidssignaal klinkt, ligt het metalen voorwerp onder het midden van de sensor (onder de markeringsopening 2). Spanningvoerende leidingen opsporen Het meetgereedschap geeft leidingen aan waarop een spanning tussen 110 en 400 V staat en waarvan de frequentie overeenkomt met de wijdverspreide standaard (wisselstroom met 50 resp. 60 Hz). Andere leidingen (gelijkstroom, hogere of lagere frequentie of spanning) en leidingen waarop geen spanning staat, kunnen niet betrouwbaar worden gedetecteerd. Ze worden echter soms als metalen voorwerpen aangegeven. 1 609 929 K82 • 17.1.07 Nederlands | 53 OBJ_BUCH-308-001.book Page 54 Wednesday, January 17, 2007 9:55 AM Er wordt bij elke meting automatisch naar spanningvoerende leidingen gezocht. Als er een spanningvoerende leiding wordt gevonden, wordt in het display de indicatie b weergegeven. Beweeg het meetgereedschap meermaals over het oppervlak om de spanningvoerende leiding nauwkeuriger te lokaliseren. Nadat het meetgereedschap meermaals over hetzelfde gedeelte is bewogen, kan de positie van de spanningvoerende leiding zeer nauwkeurig worden aangegeven. Als het meetgereedschap zich zeer dicht bij de leiding bevindt, knippert de verlichte ring 1 rood en klinkt er een geluidssignaal met kort opeenvolgende tonen. Spanningvoerende leidingen kunnen gemakkelijker worden opgespoord als stroomverbruikers (zoals lampen en apparaten) worden aangesloten op de op te sporen leiding en deze verbruikers worden ingeschakeld. Leidingen met 110 V, 230 V en 400 V (draaistroom) worden met ongeveer evenveel resultaat gevonden. Onder bepaalde omstandigheden (bijvoorbeeld achter metalen oppervlakken of achter oppervlakken met een hoog watergehalte) kunnen spanningvoerende leidingen niet altijd worden gevonden. Als er in een vrij groot gedeelte overal een meetwaarde c wordt weergegeven, schermt het materiaal elektrisch af en kunnen spanningvoerende leidingen niet op een betrouwbare wijze worden opgespoord. Tips voor de werkzaamheden f De meetresultaten kunnen afhankelijk van het principe door bepaalde omgevingsomstandigheden nadelig worden beïnvloed. Daartoe behoren bijvoorbeeld de nabijheid van apparaten die sterke magnetische of elektromagnetische velden opwekken, vocht, metaalhoudende bouwmaterialen, met aluminium beklede isolatiematerialen of geleidend behang. Raadpleeg daarom voor het boren, zagen of frezen in muren, plafonds of vloeren ook andere informatiebronnen (bijvoorbeeld bouwtekeningen). Voorwerpen markeren U kunt gevonden voorwerpen indien nodig markeren. Bij maximale uitslag van de meetindicatie c bevindt het midden van het voorwerp zich onder de markeringsopening 2. De grenzen van het voorwerp kunt u vinden door het wisselen van de verlichte ring 1 van groen naar rood. Markeer de gezochte plaats met een stift door de markeringsopening 2. 54 | Nederlands 1 609 929 K82 • 17.1.07 OBJ_BUCH-308-001.book Page 55 Wednesday, January 17, 2007 9:55 AM Indicatie „AutoCal” Als het vinkje achter de kalibreringsindicatie „AutoCal” d langdurig knippert of als dit niet meer wordt weergegeven, kan er niet meer betrouwbaar worden gemeten. Stuur het meetgereedschap in dit geval naar een erkende Bosch-klantenservice. Onderhoud en service Onderhoud en reiniging Als de meetindicatie c continu uitslaat, hoewel er zich geen voorwerp van metaal in de buurt van het meetgereedschap bevindt, kunt u het meetgereedschap handmatig kalibreren. Verwijder daarvoor alle voorwerpen uit de buurt van het meetgereedschap (ook polshorloge of ring van metaal) en houd het meetgereedschap in de lucht. Druk, terwijl het meetgereedschap uitgeschakeld is, zo lang op de aan/uit-schakelaar 4 tot de ring 1 tegelijkertijd rood en groen verlicht is. Laat vervolgens de toets los. Als het kalibreren is geslaagd, start het meetgereedschap na enkele seconden opnieuw en is het weer klaar om te worden gebruikt. Verwijder vuil met een droge, zachte doek. Gebruik geen reinigingsof oplosmiddelen. Om de meetfunctie niet te beïnvloeden, mogen in het sensorgedeelte 5 aan de voor- en achterkant van het meetgereedschap geen stickers of plaatjes, in het bijzonder geen plaatjes van metaal, worden aangebracht. Mocht het meetgereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het meetgereedschap. 1 609 929 K82 • 17.1.07 Nederlands | 55 OBJ_BUCH-308-001.book Page 56 Wednesday, January 17, 2007 9:55 AM Technische dienst en klantenservice Explosietekeningen en informatie over vervangingsonderdelen vindt u op: www.bosch-pt.com Nederland ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 54 Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +31 (0)76/579 54 94 E-mail: [e-mail] België en Luxemburg ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 65 Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +32 (0)70/22 55 75 E-mail: [e-mail] Afvalverwijdering Meetgereedschappen, toebehoren en verpakkingen dienen op een voor het milieu verantwoorde manier te worden hergebruikt. Alleen voor landen van de EU: Gooi meetgereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare meetgereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Accu’s en batterijen: Gooi accu’s of batterijen niet bij het huisvuil en evenmin in het vuur of het water. Accu’s en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd. Alleen voor landen van de EU: Volgens richtlijn 91/157/EEG moeten defecte of versleten accu’s en batterijen worden gerecycled. Wijzigingen voorbehouden. 56 | Nederlands 1 609 929 K82 • 17.1.07 OBJ_BUCH-308-001.book Page 57 Wednesday, January 17, 2007 9:55 AM Funktionsbeskrivelse Optimalt arbejde med måleværktøjet forudsætter, at betjeningsvejledningen og arbejdsforskrifterne læses helt igennem og anvisningerne overholdes, før det tages i brug. DISSE INSTRUKSER BØR OPBEVARES TIL SENERE BRUG. Beregnet anvendelse Måleværktøjet er beregnet til at søge efter metal (jernholdige og ikke-jernholdige metaller f.eks. armeringsjern) samt spændingsførende ledninger i vægge, lofter og gulve. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden.
