AD658XC1 - Hotte BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative de type cheminée
Marque	BRANDT
Modèle	AD658XC1
Alimentation électrique	220-240 V, 50 Hz, monophasé, prise CEI 60083
Câble d'alimentation	H05 VVF 3 conducteurs de 0,75 mm²
Fusible recommandé	10 ou 16 A
Nombre de vitesses	4 vitesses électroniques
Éclairage	Lampe halogène G4, 20 W, 12 V
Types de filtre	Filtre cassette métallique (lavable) + filtre à charbon actif (optionnel)
Fréquence de nettoyage des filtres cassettes	Toutes les 30 heures d'utilisation (ou 1 fois par mois)
Diamètre de sortie d'air	125 mm (adaptateur fourni, possible 150 mm)
Modes de fonctionnement	Évacuation extérieure ou recyclage
Distance minimale au plan de cuisson	70 cm (ou plus selon instructions de la table de cuisson)
Matériaux de l'emballage	Recyclables
Entretien extérieur	Eau savonneuse, pas de produits abrasifs ni d'éponge grattoir
Sécurité	Débrancher avant entretien ; mise à la terre obligatoire ; ne pas utiliser sans filtres
Pièces détachées disponibles	Filtres cassettes, filtre à charbon, lampe halogène G4 20W
Réparations	À effectuer par un professionnel qualifié agréé

FOIRE AUX QUESTIONS - AD658XC1 BRANDT

Comment installer la hotte en version évacuation extérieure ?

Raccordez la hotte à une gaine d'évacuation de diamètre minimum 125 mm (émaillée, aluminium, flexible ou ininflammable) vers l'extérieur. Montez le clapet anti-retour sur la sortie moteur pour empêcher l'air extérieur de rentrer. L'air évacué ne doit pas être envoyé dans un conduit utilisé pour les fumées d'appareils à combustible.

Comment installer la hotte en version recyclage ?

Si vous ne possédez pas de sortie extérieure, utilisez la hotte en mode recyclage. Retirez le clapet anti-retour, fixez le déflecteur de fumée au plafond et raccordez la gaine entre le déflecteur et la sortie moteur. Ajoutez un filtre à charbon actif (optionnel) pour retenir les odeurs.

À quelle fréquence faut-il nettoyer les filtres cassettes ?

Les filtres cassettes doivent être nettoyés toutes les 30 heures d'utilisation ou au moins une fois par mois. Vous pouvez les laver au lave-vaisselle en position verticale, ou à la main avec de l'eau chaude et un détergent doux. Séchez-les soigneusement avant de les remettre en place.

Comment remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé toutes les 120 heures d'utilisation environ. Retirez d'abord les filtres cassettes, puis placez le filtre à charbon sur le filtre cassette côté intérieur de la hotte. Emboîtez les tringles de maintien de chaque côté. Cette opération est à réaliser sur tous les filtres cassettes.

Comment changer l'ampoule de la hotte ?

Avant toute intervention, mettez la hotte hors tension (débranchez ou coupez le disjoncteur). Retirez le hublot, changez la lampe halogène G4 20W 12V, puis replacez le hublot en sens inverse.

Que faire si la hotte ne fonctionne pas ?

Vérifiez qu'il n'y a pas de coupure de courant, qu'une vitesse a bien été sélectionnée, et que le fusible ou le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel qualifié.

Quelle distance minimale doit-il y avoir entre la hotte et la table de cuisson ?

La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte est de 70 cm. Si les instructions de votre table de cuisson spécifient une distance plus grande, celle-ci doit être respectée.

Puis-je utiliser la hotte sans les filtres cassettes ?

Non, il est impératif de ne pas utiliser la hotte sans les filtres cassettes. Les filtres retiennent les graisses et protègent le moteur. Leur absence peut endommager l'appareil et présenter un risque d'incendie.

Comment nettoyer l'extérieur de la hotte ?

Utilisez de l'eau savonneuse et un chiffon doux. N'utilisez jamais de crèmes à récurer, d'éponges grattoirs ou de tampons métalliques qui rayeraient la surface. Rincez à l'eau claire et essuyez.

Où puis-je trouver les pièces détachées pour ma hotte BRANDT AD658XC1 ?

Les pièces détachées (filtres cassettes, filtres à charbon, ampoules) sont disponibles chez votre revendeur habituel ou auprès du service après-vente BRANDT. Pour commander, munissez-vous de la référence complète de votre appareil (modèle, type, numéro de série) située sur la plaque signalétique à l'intérieur de la hotte.

MODE D'EMPLOI AD658XC1 BRANDT

Important Conserve est

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mesure toute apparéil en marche, veuilles dire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

SOMMAIRE

FR

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 36
• Respect de l'environnement 37
  Description de votre apparéil 38

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation 39
• Utilisation en version recyclage 39
  Raccordementelectrique 40
  Montage de la hotte 41
  Montage de la cheminée Evacuation extérieure 42
  Recyclage 43

3 / UTILISATION DE VOTRE APPAREIL

Description des commandes 44

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Nettoyage des filtres cassettes 45
- Changement du contrôle par l'attribution de la valeur à la valeur brute. 45
- Nettoyage de la surface extérieure 46
- Changement de la lampe 46
- Entretenir votre apparéil 47

5/ANOMALIES DE FONCTIONNEMENT 48

6 / SERVICE APRES-VENTE

Interventions 49
- Relations consommateurs 49

FR 1 / A L'ATTENTION DE L'UTILISATEUR

Important

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

- CONSIGNES DE SECURITÉ

-Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation.
- Cet apparéil doit être utilisé par desadultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.

-A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiiesz son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

-Votre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
- Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
- Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
- Debranche toujours la hotte avant de procédér à son nettoyage ou à son entretien.
- Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appeareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
- Il est interdit de flamber des mets ou de faire fonctionner des foyer gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
- Les fritures effectuees sous l'appareil doivent faire I'objet d'une surveillance constante. Les huiles et graisses portees a tres haute tempereature peuvent prender feu.

• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.

• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électrique).

• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

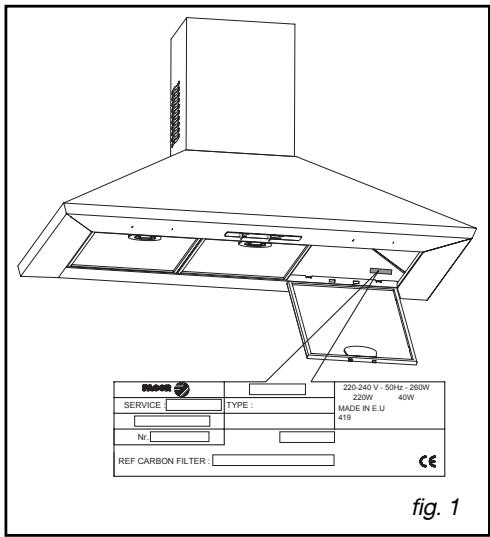

-Afin de retrouver aisement à l'avoir les références de votre apparéil, nous vous conseillons de les noter en page "ServiceAprès-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre apparéil).

Attention Dans le cas

avec un apparéil raccordé à une cheminée (ex : poële), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes.

Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.

1 / A L'ATTENTION DE L'UTILISATEUR

FR

- RESPECT DE L'ENVIRONMENT

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs Municipaux prévus à cet effet.
• Notre apparéil contient également de nombreux matérielles recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils usages ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les mêlées conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparéils usages les plus proches de votre domicile.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

FR 1 / A L'ATTENTION DE L'UTILISATEUR

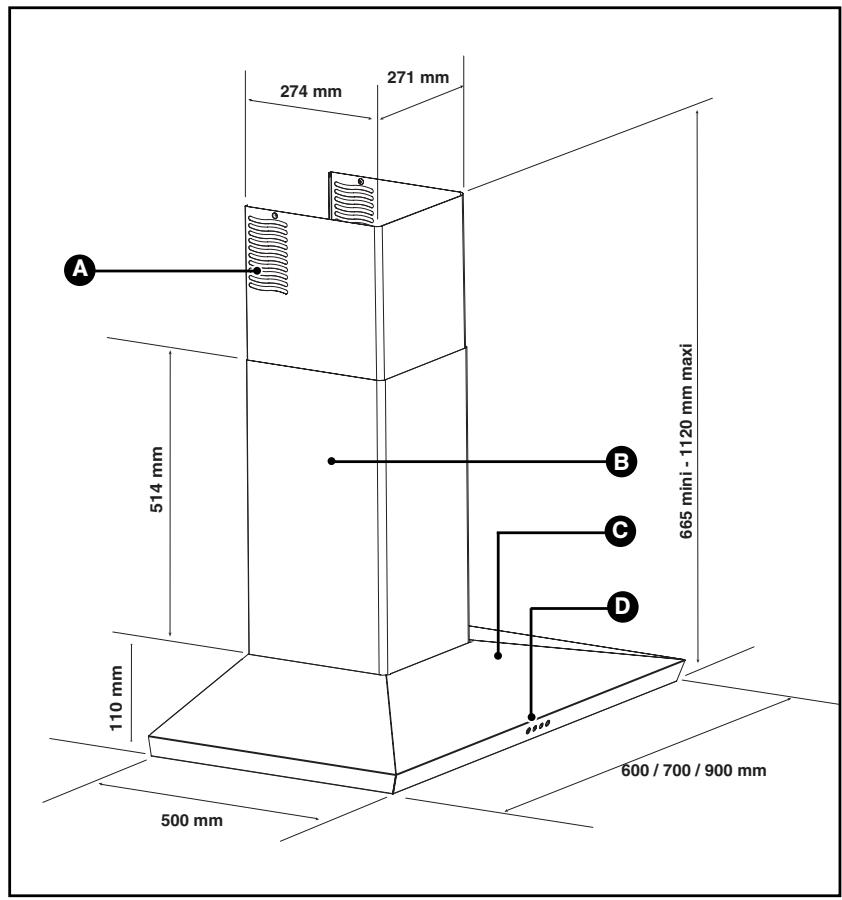

• DESCRIPTION DE VOTRE APPAREIL

Ouiies

Envelope

Cheminee

Commandes

2 / INSTALLATION DE VOTRE APPAREIL

FR

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mecanique contrôle).
• Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
• Installéz la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

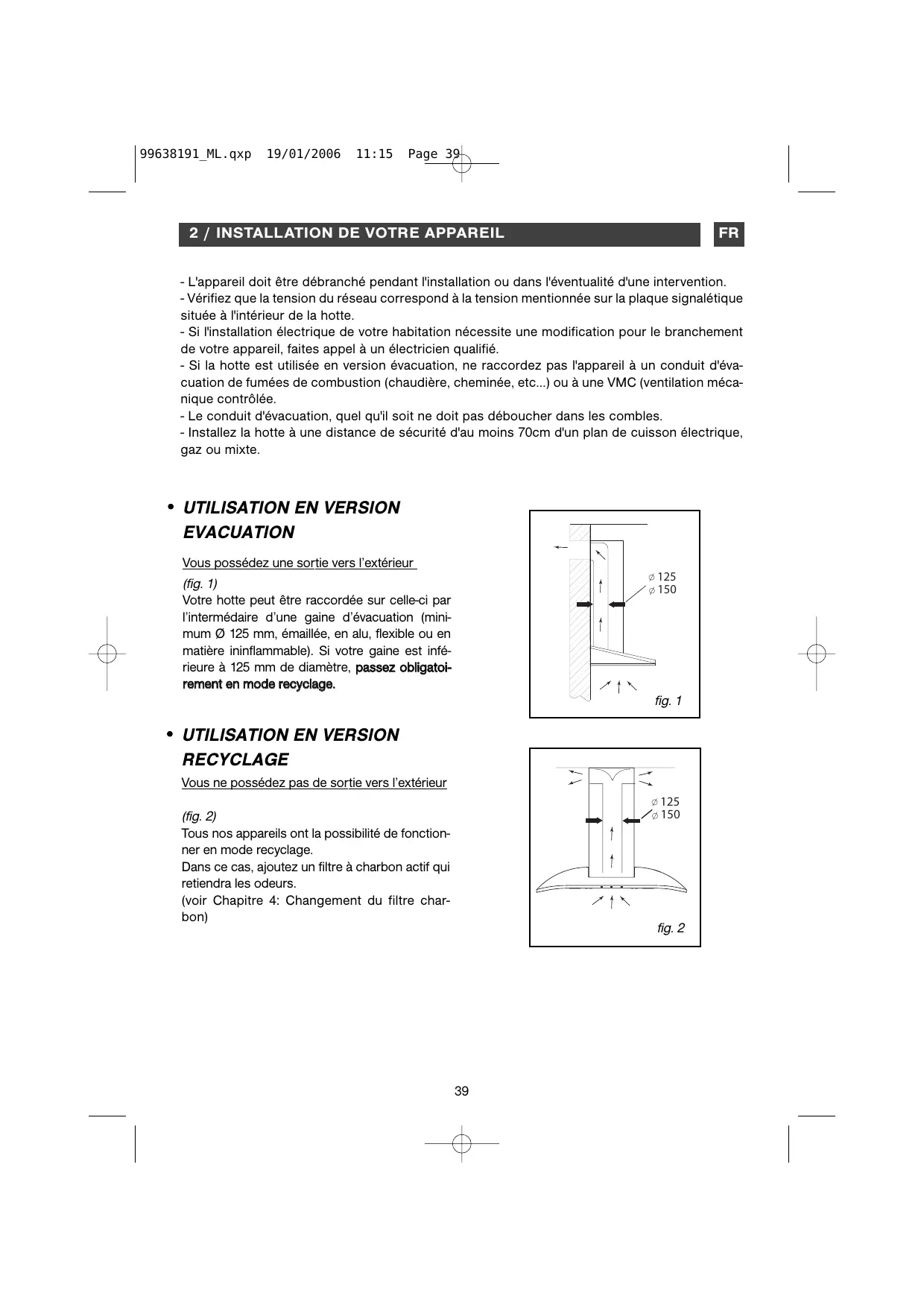

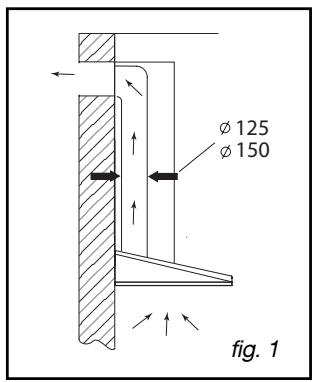

- UTILISATION EN VERSION EVACUATION

Vous possedez une sortie vers l'extérieur

(fig. 1)

Votre hotte peut etre raccordee sur celle-ci par Iintermedaire d'une gaine d'evacuation (minimum 125 mm, emaillee, en alu, flexible ou en matiere inflammable). Si voire gaine est infereure a 125 mm de diametre, passez obligatioirement en mode recyclage.

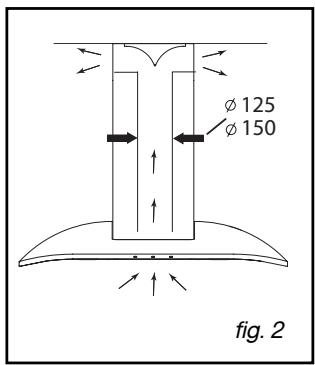

- UTILISATION EN VERSION RECYCLAGE

You ne possedez pas de sortie vers l'extérieur

(fig. 2)

Tous nos apparéls ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs.

(voir Chapitre 4: Changement du filtré carbon)

FR 2 / INSTALLATION DE VOTRE APPAREIL

RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirees.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Attention Cet apparel

Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intémidaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait etre engagée en cas d'accident consecutif a une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit etre de 10 ou 16 A. Si le cable d'alimentation est endommaged, faites appel au service après avin d'eviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.

Attention Si la hotter

Si la hotte presente unequelconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

2 / INSTALLATION DE VOTRE APPAREIL

FR

MONTAGE DE LA HOTTE

Attention L'installation

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyés dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désfactés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit etre de 70~cm .Si les instructions de la table de cuisson installee sous la hotte specifiqueune distance plus grande que 70~cm ,elle-ci doit etre prise en compte.

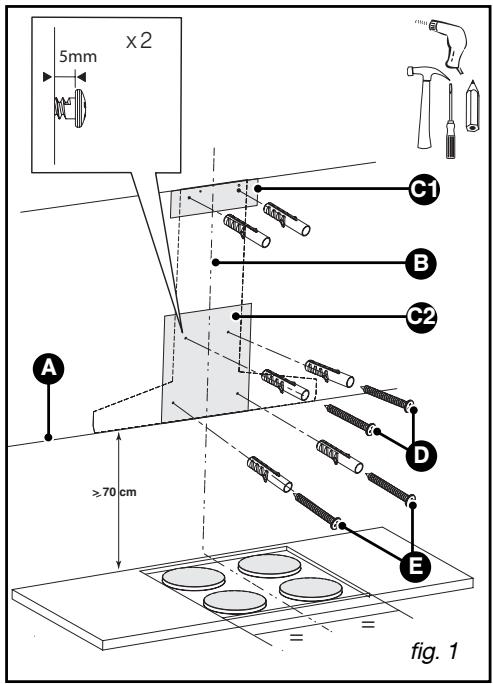

Tracez un trait horizontal à 70 cm minimum du plan de cuisson (A/fig.1).
- Tracez un trait vertical (B/fig.1) sur le mur, centré par rapport au plan de cuisson et allant du plafond jusqu'en limite du trait horizontal precedent (A).
- Découpez le gabarit de perçage suivant les pointillés indiqués pour obtenir 2 parties, C1 et C2 (fig.1).
- Placez le gabarit C2 (fig. 1) sur le mur en superposant le trait représentant l'axe de la hotte sur le trait vertical B (fig.1) trace precedement.
- Placez le gabarit C1 (fig. 1) contre le mur et en butée contre le plafond.
- Percez les 6 trou. Enoncez les 6 chevilles.
- Vissez les deux vis du haut de la hotte (D/fig.1) en les laissant dépasser de 5 mm.

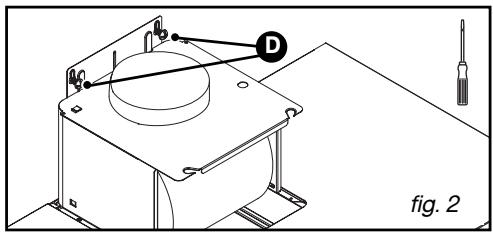

- Accrochez la hotte aspirante aux deux vis (D/fig. 2).

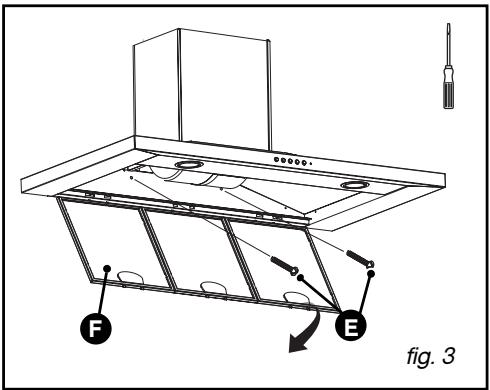

- Retirez les filtres cassettes (F/fig. 3).
- Vissez les deux vis du bas (E/fig. 3).

Conseil

Avant serrage complet des 4 vis D et E, ajustez le niveau de la hotte.

FR 2 / INSTALLATION DE VOTRE APPAREIL

MONTAGE DE LA CHEMINEE

Evacuation extérieure

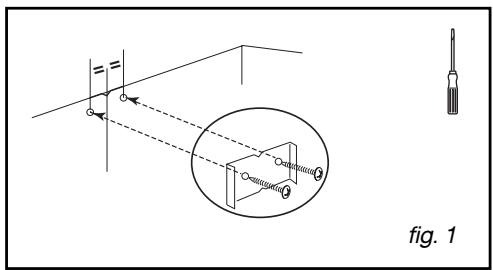

• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique avec les deux vis (fig. 1).

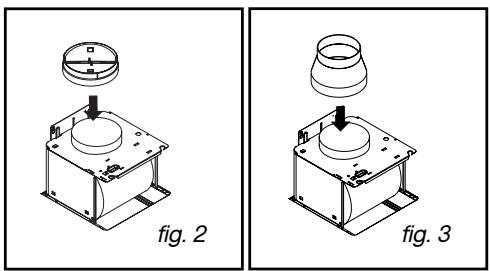

• Montez le clapet anti-retour sur la sortie du moteur (fig. 2). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.
• Dans le cas d'une gaine diamètre 125mm , utilisez l'adaptateur fourni (fig. 3).

Si vous gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorderiste hotte en mode recyclage.

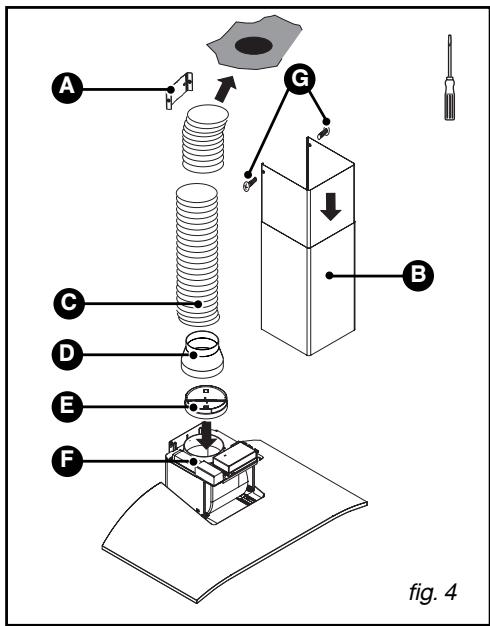

• Emboîtez l'extrémité de la gaine sur la sortie moteur (fig.4)
• Préparez votre cheminée téléscopique ennant soin de dissimuler les ouïes (fig. 4).

Emboiter les cheminées l'une dans l'autre au maximum.

• Fixez la partie supérieure de la cheminée (B / fig.4) sur le support cheminée métallique (A / fig.4) avec les deux vis (G / fig.4).
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et l'emboiter dans le sommet de la hotte.

A Support de cheminée
B Cheminée telscoplique
Gaine
D Adaptateur
E Clapet anti-retour
F Sortie moteur
G Vis de maintain de la cheminée

2 / INSTALLATION DE VOTRE APPAREIL

FR

Recyclage

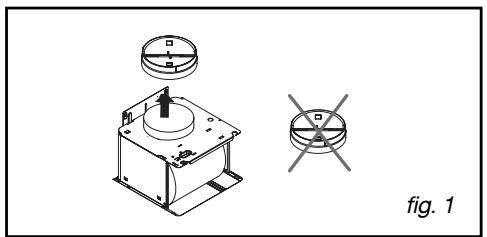

• Retirez le clapet anti-retour (fig. 1).

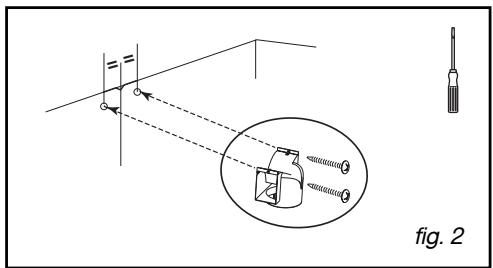

• Fixez contre le mur, en appui sur le plafond, le déflecteur plastique de fumée avec les deux vis (fig. 2). Prendre soit de centrer le déflecteur par rapport au trait vertical trace sur le mur (fig. 2).
• Emboitez une extrémité de la gaine sur le déflecteur et l'autre extrémité sur la sortie moteur (fig.3)

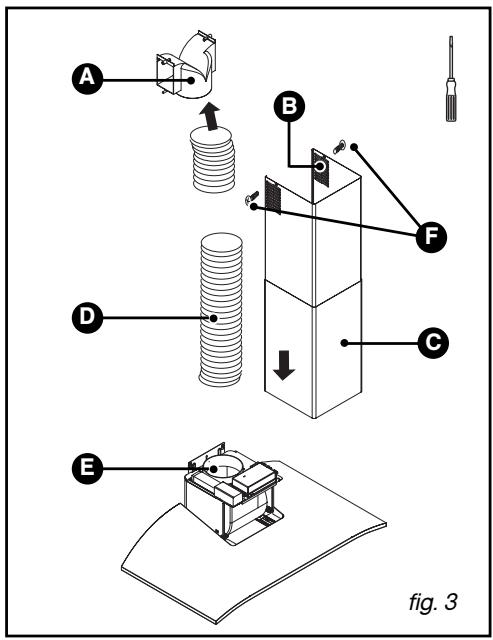

• Préparez votre cheminée enPNANT SOIN de placer les ouies vers le haut de maniere qu'elles soient visibles (B /fig. 3).
  Fixez la partie supérieure de la cheminée (C / fig.3) sur le déflecteur de fumée (A / fig.3) avec les deux vis (F / fig.3).
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et l'emböiter dans le sommet de la hotte.

Deflecteur de fumée

Outes

Cheminée téléscopique

Gaine

Support moteur

Vis de maintainier de la cheminée

Conseil

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieur, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la pièce en dépression.

FR 3 / UTILISATION DE VOTRE APPAREIL

- DESCRIPTION DES COMMANDES

• Modèle électronique 4 vitesses

Eclairage

Mise en route

Arrêt

Vitesses de 1 à 4

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

FR

Attention

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

- NETTOYAGE DES FILTRES CASSETTES

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale.

Utilisez une Brosse, de l'eau chaude et un détangent doux. Rincez-les et séchez-les soignement avant de les remetre en place.

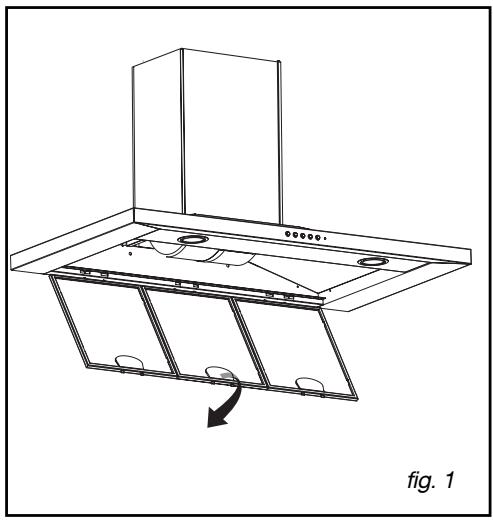

Démontage du filtré cassette (fig. 1)

• Pivotez la poignée intégrée du filtré cassette.
• Basculez le filtre cassette vers le bas.

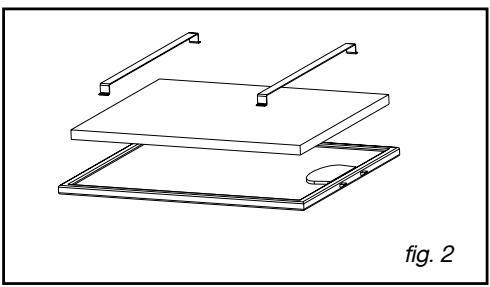

- CHANGEMENT DU FILTRE CHARBON (EN OPTION)

Remplacez-le toutes les 120 heures d'utilisation environ.

• Retirez les filtres cassettes (fig. 2).
• Placez le filtré charbon sur le filtré cassette côte interieur de la hotte.
• Emboîtez les 2 tringles de maintien de chaque côté du filtre cassette.
• Faites cette opération sur tous les filtres cassettes.

FR 4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

- NETTOYAGE DE LA SURFACE EXTERIEURE

Pour nettoyer l'extérieure de votre hotte utilisez de I'eau savonneuse, mais n'utilise pas de crèmes à récurer, ni d'éponge gratoir.

CHANGEMENT DE LAMPE

Attention

Avant toute intervention, la hotter doit etre mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

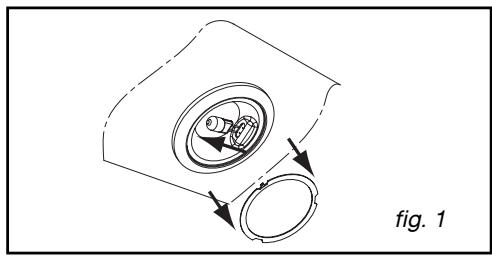

Modèle avec lampe halogène

• Retirez le hublot (fig. 1).
• Changez la lampe halogène G4-20W-12V.
• Replacez l'ensemble en effectuant les opérations en sens inverse.

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

FR

Attention Avont tout

Avant toute intervention, la hotte doit etre mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRESA UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carroserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce filtre retient les vapeurs gras- ses et les poussières. Il est l'élement assureant une part importante de l'efficacité de votre hotte.Dans le cas de taches persistan- tes, utilisez une crème non abra- sive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondam- ment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisse en position verticale (ne pas mettre en contact avec de la vaisse sale ou des cou- verts en argent).
Filtre charbon actif	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utili- sation.Commandez ces filtres chez votre revendeur (sous la référen- ce indiquée sur la plaque signa- léétique située à l'intérieur de la hotte) et notez la date de chan- gement.

Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparèels électroménagers et de vos cuisines.

Vou les trouvrez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

FR 5/ANOMALIES DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage)
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

6 / SERVICE APRES-VENTE

FR

INTERVENTIONS

Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionné la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig.1).

PIÉCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachéées certifiées d'origine. PIECE

ES 02
PT 18
FR 34
EN 50
DE 66
CS 82
SK 98
HU 114
NL 130
PL 146
RU 162

Dolezité Torto rév.
