Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, Funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig:

7:18 Bittie lesen Sie vor der Inbetriebnahme des Gerätes diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

INHALT

DE

1 / FÜR DEN BENUTZER

• Sicherheitshinweise 68
  Umweltschutz 69
  Gerätebeschreibung 70

2 / INSTALLATION DES GERÄTS

• Benutzung mit Abluftbetrieb 71
• Benutzung mit Umluftbetrieb 71
• Stromanschluss 72
  Montage der Dunstabzugshaube 73
  Montage des Kamins Abluft ins Freie 74

。Umluft 75

3 / BENUTZUNG DES GERÄTS

• Beschreibung der Bedienelemente 76

4 / PFLEGE UND REINIGUNG DES GERÄTS

• Reinigung der Filterkassetten 77
  Austausch des Kohlefilters 77
• Reinigung der Aussenfläche 78
  Austausch der Lampe 78
• Pflege des Geräts 79

5/FUNKTIONSSTÖRUNGEN 80
6/KUNDENDIENST 81

DE 1 / FÜR DEN BENUTZER

Wichtig Diego, CA

These Betriebsanleitung mit dem Gerät aufbewahren. Sollte das Gerät an eine andere Person verkauf oder veräussert werden, sicheregen, dass sie auch die Betriebsanleitung gekommen. Vor der Installation und Benutzung des Geräts sollen folgende Ratschläge zur Kenntnis genommen werden. Sie sind für die Sicherheit des Benutzers und anderer Personen verfasst worden.

SICHERHEITSHINWEISE

• Dieses Gerät ist für die Benutzung durch Privatpersonen in ihrem Haushalt konzipiert worden.
• Dieses Gerät muss von Erwachsenen benutzt werden.

Bitte darauf auf achten, dass Kinder es nicht berühren und als Spielzeug benutzen. Sich vergewissern, dass sie die Bedienelemente des Geräts nicht berühren.

• Das Gerät beim Empfang+Ausspacken oder auspacken halten. Sein allgemeines Aussehen prüfen. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken, und ein Exemplar davon gehalten.
• Das Gerät ist für den normalen Haushaltsgebrauch bestimmt. Es nicht für kauf-männische oder industrielle oder andere Zwecke als diejenigen benutzen, für die es konzipiert worden ist.
  Die Merkmale theses Gerats nicht verändern oder versuchen, sie zu verändern. Dies wurde eine ernste Gefahr für alle darstellen.
• Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden.
  Die Dunstabzugshaube vor dem Reinigen oder der Pflege immer vom Stromnetz trennen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer nicht mit Strom betriebener Geräte den Raum angemessen belüften. Dies, damit die Dunstabzugshaube keine Verbrennungsgase ansaugt.
• Es ist verboten, unter der Dunstab-zugshaube Gerichte zu flambieren oder die Gaskochstellen einzuschalten, ohne dass ein Kochgeschirr darauf auf staat (die angesaugten

Flammen konnten das Gerät beschädigen).

• Frittiervorgänge unter der Dunstab-zugshaube müssen ständig überwacht werden. Die auf sehr hohe Temperaturen aufgeheiteten Öle und Fette können Feuer fangen.
  Die Häufigkeit der Reinigung und des Ersatzes der Filter einhalten. Die Ansammlung von Fettablagerungen kann einen Brand auslösen.
• Der Betrieb über einer Brennstoff-Feuerstelle (Holz, Kohle, usw.) ist nicht zulassig.

-Niemals Dampf- oder Hochdruckgeräte zur Reinigung des Geräts benutzten (Forderungen bezüglich der elektrischen Sicherheit).

• Bei der Sorge um die ständige Verbesserung unserer Produkte gehalten wir uns das Recht vor, ihre technischen, Funktionellen oder aesthetischen Merkmale im Zusammenhang mit der technischen Fortentwicklung zu ändern.

-Fur das spätere leichte Auffinden der Produktreferenzen des Gerats raten wir, sie auf der Seite „Kundendienst und Kundenbeziehungen" zu notieren.

(Auf dieser Seite wird auch erklärart, wo sie sich auf dem Gerät befinden.)

Achtung In einer K

In other words, are the so-called einen Kamin angeschlossenen Gerät (z.B.: Ofen) beheigt wird, muss die:

Dunstabzugshaube als Umlufthaube installiert werden. Die Dunstabzugshaube damit nicht ohne die Filterkassetten benutzt werden.

Wenn die Dunstabzugshaube in der Kuche gleichzeitig mit Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden, muss eine angemessene Belüfung des Raums vorgesehen werden.

1 / FÜR DEN BENUTZER

DE

UMWELTSCHUTZ

• Die Verpackungsmaterialien these Geräts sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verfugung gestellten Containern und/TRagen Sie auf diese Weise zu Ihr Rem Recycling und zum Umweltschutz bei.

• Ihr Gerät enthalt zahlreiche recyclingfähige Materialien. Es wurde deshalb mit diesen Zeichen versehen, um Sie darauf hinzuweisen, dass diese Geräte nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Das von ihrem Hersteller in die Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte unter optimalen Bedingungen erfolgen. Ihr Gemeindebehörden oder Ihr Handler informieren Sie,GLne uber die zu ihrem Wohnort am nachsten liegenden Sammelstellen.

• Wir danken Ihnen für ihren Beitrag zum Umweltschutz.

Achtung

Der Einbau muß von qualifizierten Installauren und Technikern vorgenommen werden.

Achtung

Vor der ersten Benutzung der Filterkassette die Schutzfolie abziehen.

DE 1/FÜR DEN BENUTZER

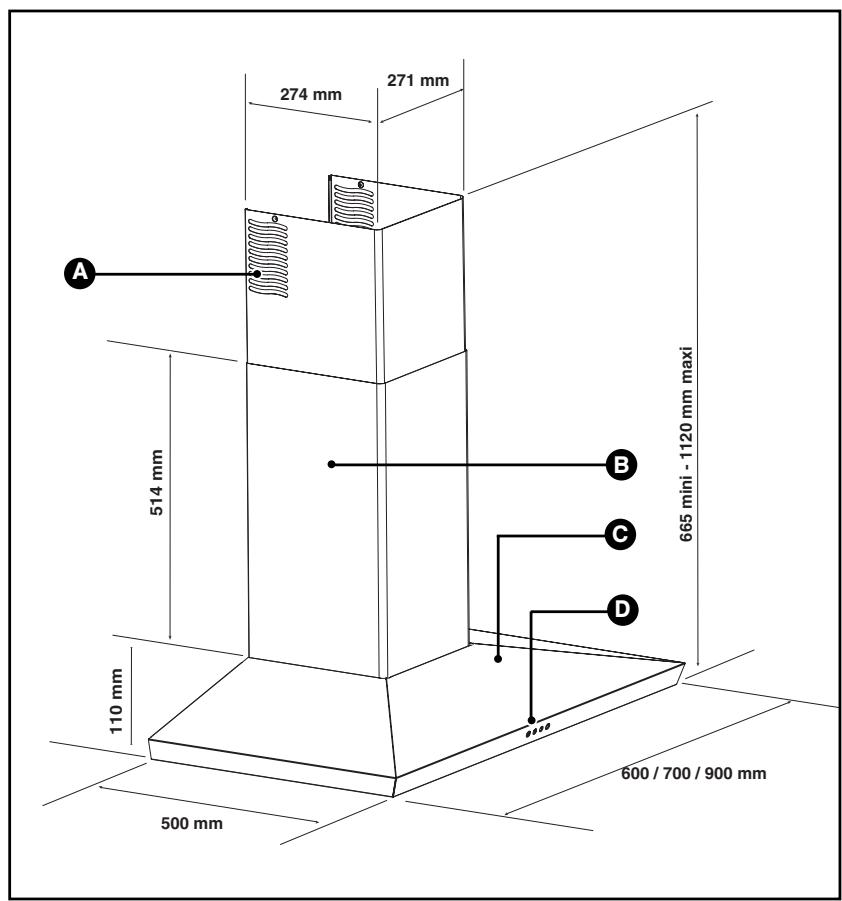

GERÄTEBESCHREIBUNG

Ansaugöffnungen

Gehäuse

Kamin

Bedienelement

2 / INSTALLATION DES GERÄTS

DE

• Das Gerät muss während der Installation oder bei einem eventuellen Eingriff vom Stromnetz getrennt sein.
• Prüfen, dass die Netzspannung dem auf dem Geräteschild in der Dunstabzugshaube angegebenen Spannungswert entspricht.
• Wenn die Stromanlage derWDnung fur den Anschluss des Gerats geändert werden muss, sich an einen qualifizierten Elektriker wenden.
• Wenn die Dunstabzugshaube im Abluftbetrieb betrieben wird, das Gerät an kein Abzugsrohr für Verbrennungsauch (Heizkessel, Kamin, usw. ...) oder an eine kontrollierte mechanische Belüfung ausschiessen.
• Das Abzugsrohrarfie auch immer nicht in den Dachboden fuhren.
• Die Dunstabzugshaube zur Sicherheit in mindestens 70 cm Entfernung von einer elektrischen, Gas- oder gemischten Kochstelle installieren.

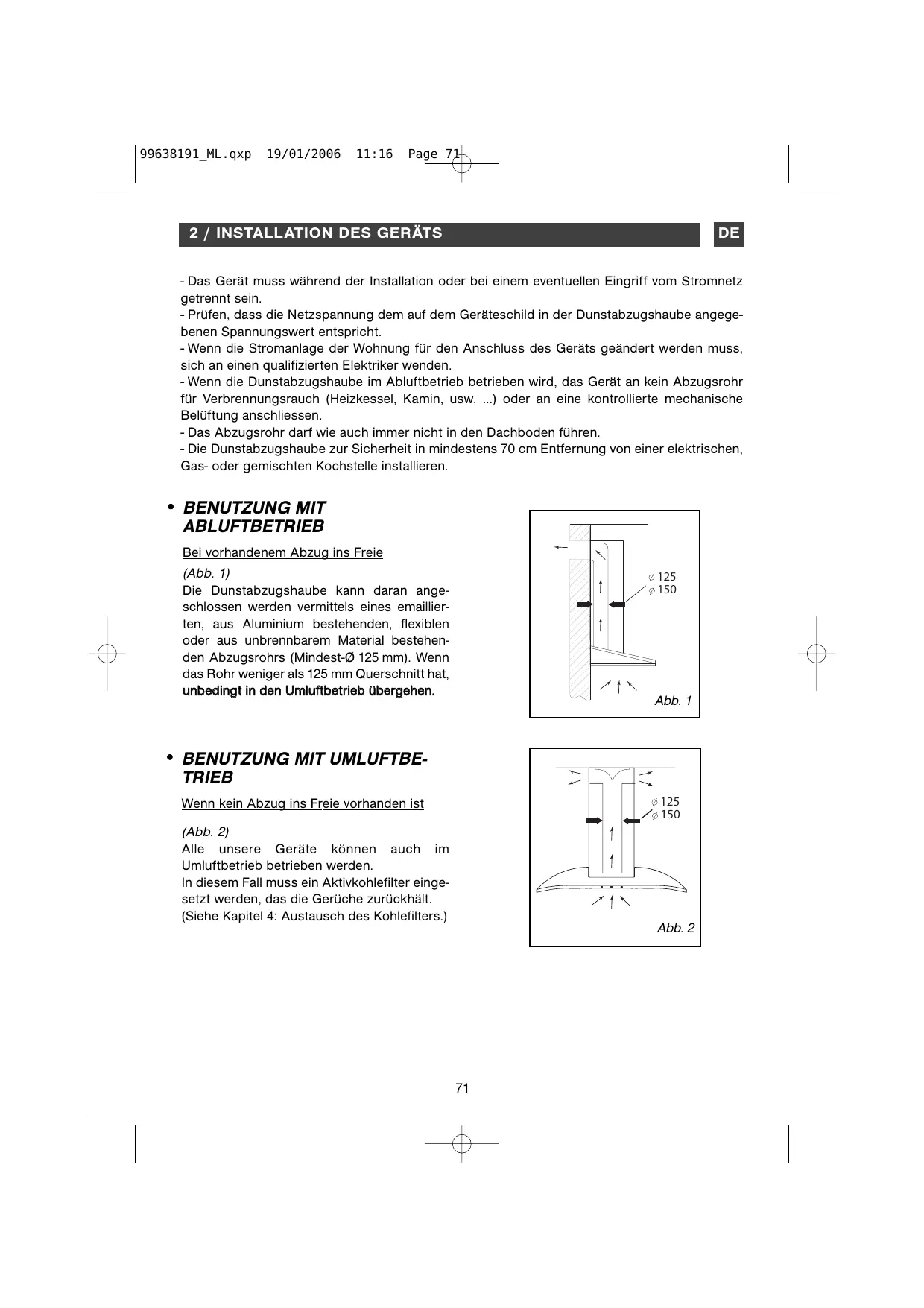

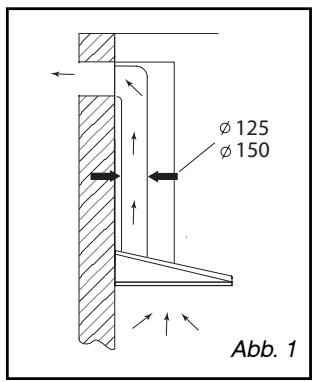

BENUTZUNG MIT ABLUFTBETRIEB

Bei vorhandenem Abzug ins Freie

(Abb. 1)

Die Dunstabzugshaube kann daran angeschlossen werden vermittels eines emaillierten, aus Aluminium bestehenden, flexiblen oder aus unbrennbarem Material bestehenden Abzugstrohrs (Mindest-Ø 125 mm). Wenn das Rohr weniger als 125 mm Querschnitt hat, unbedingt in den Umluftbetrieb übergeben.

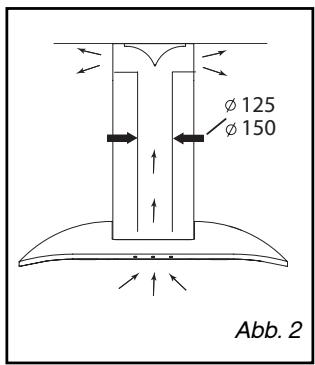

BENUTZUNG MIT UMLUFTBE-TRIEB

Wenn kein Abzug ins Freievorhanden ist

(Abb. 2)

Alle unsere Geräte können auch im Umluftbetrieb betrieben werden.

In thisem Fall muss ein Aktivkohlefilter eingesetzt werden, das die Gerüche zurückhalt.

(Siehe Kapitel 4: Austausch des Kohlefilters.)

DE 2 / INSTALLATION DES GERÄTS

STROMANSCHLUSS

Bei der Installation und den Pflegevorgängen muss das Gerät vom Stromnetz abgetrennt werden, die Schmelzsicherungen müssen abgeschaltet oder herausgenommen werden. Der Stromanschluss wird hergestellt, bevordas Gerät in das Möbel eingeschoben wird. Prufen, ob:

• die Leistung der Installation ausreicht,
• die Versorgungsleitungen in gutem Zustand sind,
• der Drahtequerschnitt mit den Installationsregeln übereinstimmt.

Achtung Dieses Ge

Versorgungskabel H 05 VVF mit 3 Leitern mit 0.75mm^2 (Nulleiter, Phase und Erdung) gefelert. Es muss vermittels einer Normsteckdose IEC 60083 an ein Stromnetz mit 220 - 240 V einphasig angeschlossen werden, die auch nach der Installation gemass Einbauregeln zugänglich bleiben muss.

Wir können im Fall eines Unfalls nach einer nicht vorhandenen oder nicht ordnungsgemassen Erdung nicht haftbar gemacht werden. Die Sicherung der Anlagen muss 10 oder 16 A betragen. Wenn das Anschlusskabel beschädigt ist, den Kundendienst rufen, um jegliche Gefahr auszuschlieben.

Achtung Wen die:

Wenn die Stromanlage der Wohnpung fur den Anschluss des Gerats eine Änderung erfordert, einen qualifizierten Elektriker heranziehen.

Achtung!

Wenn die Dunstabzugshaube irgendeine Anomalie aufweist, das Gerät vom Strom trennen oder die Schmelz-sicherung hersausnehmen, die der Anschlussleitung des Geräts entspricht.

2 / INSTALLATION DES GERÄTS

DE

MONTAGE DER DUNSTABZUGSHAUBE

Achtung

Die Installation muss die geltenden

Bestimmungen für die Belüftung von Räumen einhalten. In Frankreich werden diese Regel in der DTU 61.1 des CSTB angegeben. Insbesonderearf die Abzugsluft nicht in eine Leitung geschickt werden, die für den Rauchabzug von Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden. Die Verwendung eines stillgelegten Abzugsröhrs kann nur mit der Erlaubnis eines kompetenten Fachmanns erfolgen.

Der Abstand zwischen dem Kochfeld und dem niedrigsten Teil der Dunstabzugshaube muss 70~cm betragen. Wenn in der Betriebsanleitung des unter der Dunstabzugshaube installierten Kochfelds ein großerer Abstand als 70~cm vorgegeben ist, muss dies berücksichtigt werden.

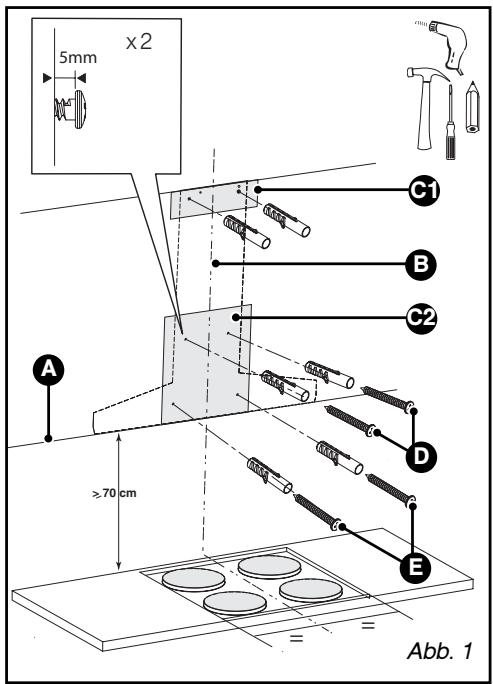

-In mindestens 70 cm Abstand uber dem Kochfeld an der Wand einen waagerechten Strich ziehen. (A/Abb.1).
Einen vertikalen Strich (B/Abb. 1) an der Wand mittig im Verhältnis zum Kochfeld und von der Decke bis zur Grenze des vorstehenden waagrechten Strichs (A) ziehen.
Die Bohrschablone nach der gestrichelten Linie schneiden, um 2 Teile zu erhalten, C1 und C2 (Abb. 1).
Die Schablone C2 (Abb. 1) and der Wand plazieren und den die Achse der Dunstab-zugshaube darstellenden Strich auf den vertikalen Strich legen (Abb. 1), der vorher gezeichnet worden war.
Die Schablone C1 (Abb. 1) gegen die Wand und im Anschlag gegen die Decke plazieren.
Die 6 LÖcher bohren. Die 6 Dübel einsetzen.
Die beiden Schrauben ober an der Dunstabzugshaube einschrauben (D/Abb. 1) und sie 5mm überstehen setzen.

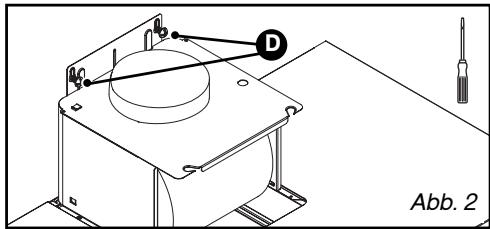

Die Dunstabzugshaube an den beiden Schrauben aufhängen. (D/Abb. 2).

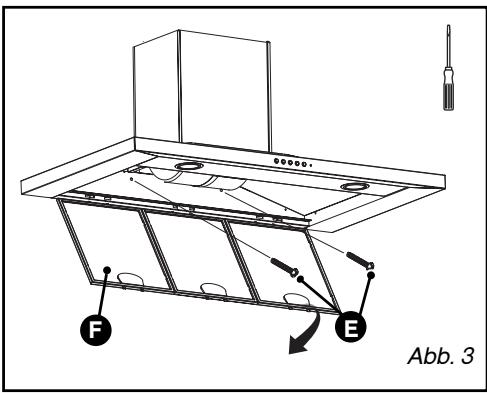

Die Filterkassetten herausnehmen (F/Abb. 3).
Die beiden Schrauben unter einschrauben (E/Abb. 3).

Ratschlag

Vor dem endgültigen Festziehen der 31.05.2014

4 Schrauben D und E das Niveau der

Dunstabzugshaube justieren.

DE 2 / INSTALLATION DES GERÄTS

MONTAGE DES KAMINS

Abluft ins Freie

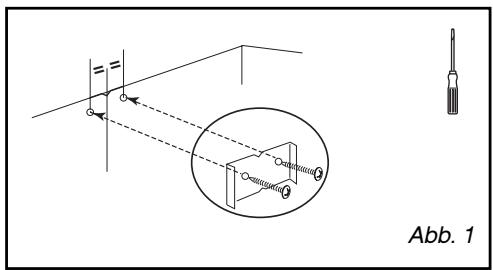

Die Metallhalterung des Kamins mit den beiden Schrauben an die Wand mit Stoss an der Decke befestigen (Abb. 1).

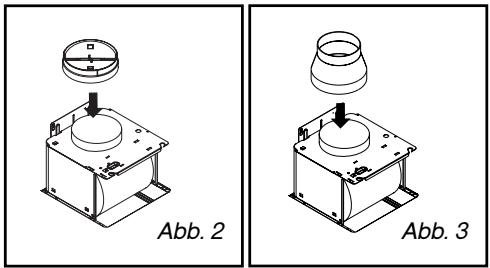

Die Rücklaufklappe auf den Motorausgang montieren (Abb. 2). Mit dieser Rücklaufklappe kann der Eintritt der von aussenCOMMenden Luft versperrt werden.
- Im Fall eines Rohrs mit 125 mm Querschnitt den gefelften Adapter benutzen (Abb. 3).

Wenn das Außenrohr einen Durchmesser von unter 125 mm aufweist, muss die Dunstabzugshaube unbedingt im Umluftbetrieb angeschlossen werden.

• Das Rohrende auf den Motorausgang schiben (Abb. 4).
• Den TeleskopkaminVBoreiten und damit die Ansaugolfungen sorgfaltig verstecken (Abb.4).
  Die Kaminteile so welt wie möglich ineinander-schieben.

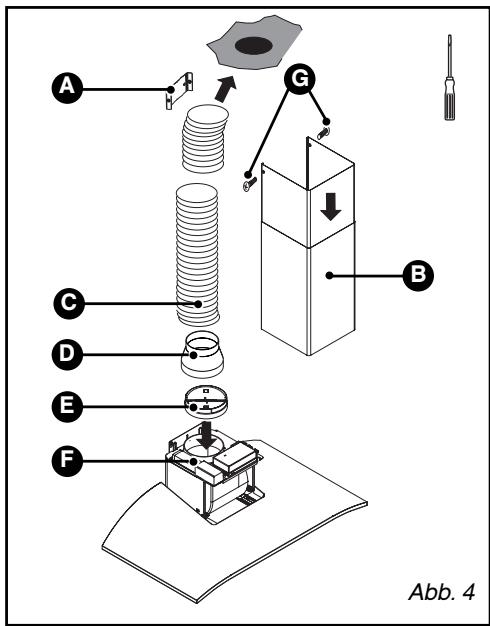

• Den oberen Kaminteil (B/Abb. 4) mit den beiden Schrauben (G/Abb. 4) auf der Metallhalterung des Kamins befestigen.
  Die Länge des Telekopkamins justieren, bzw. den unteren Teil herunterziehen und in den oberen Teil der Dunstabzugshaube einschieben.

A Kaminhalterung
Teleskopkamin
C Rohr
D Adapter
3 Rücklaufventil
F Motorausgang
G Halteschraube des Kamins

2 / INSTALLATION DES GERÄTS

DE

Umluft

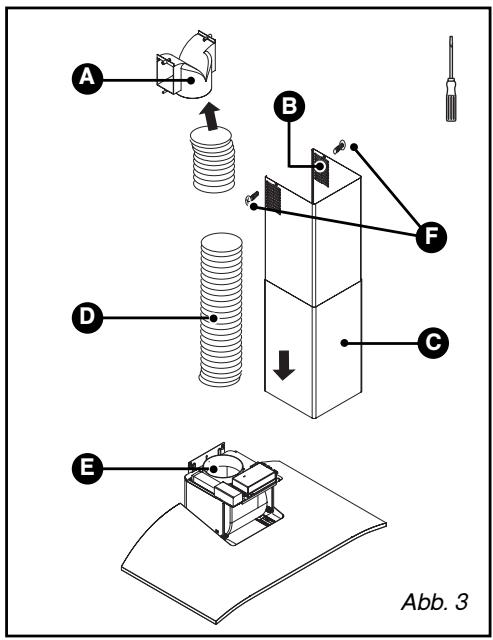

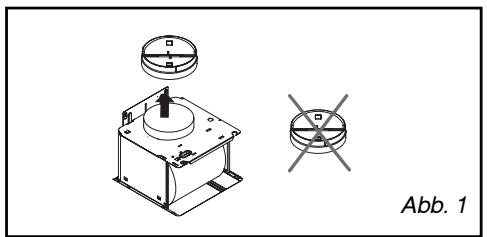

• Die Rücklaufklappe entfern (Abb. 1).

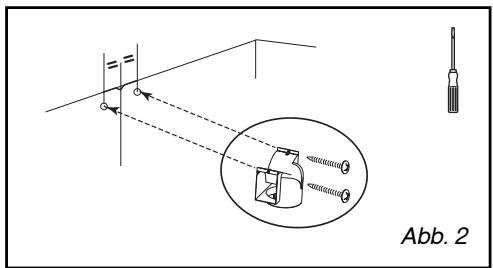

• Mit den beiden Schrauben den Kunststoff-rauchablenker an der Wand mit Stoss an der Decke befestigen (Abb. 2). Darauf achten, den Ablenker im Verhältnis zum vertikalen Strich an der Wand zu zentrieren (Abb. 2).
  -Ein Ende des Rohres auf den Ablenker und das andere Ende auf den Motorausgang schieben (Abb. 3).
• Den KaminVBorbereiten und darauf achtens, dass die Ansaugolfungen nach oben weisen, damit sie sightbar sind. (B/Abb. 3).
• Den oberen Teil des Kamins (C/Abb. 3) auf den Rauchablenker (A/Abb. 3) mit den beiden Schrauben (F/Abb. 3) befestigen.
  Die Länge des Teleskopkamins anpassen, indem derunte Teil heruntergezogen und in den oberen Teil der Dunstabzugshaube eingeschoben wird.

Rauchablenker

Ansaugolfungen

Teleskopkamin

Rohr

Motorträger

Halteschraube des Kamins

Ratschlag

Wir empfehlen fur die optimale Nutzung des Gerats den Anschluss an ein Rohr mit 150 mm Querschnitt (nicht mitgeliefert). Mochlicht weniger Winkelstücke und ein mölichst kurzes Rohr verwenden. Beim Abluftbetrieb der Dunstabzugshaube muss fur ausreichende Frischluftzufuhr gesorgt werden, damit vermieden wird, den Raum unter Unterdruck zu setzen.

DE 3 / BENUTZUNG DES GERÄTS

BESCHREIBUNG DER BEDIENELEMENTE

• Elektronisches Modell mit 4 Drehzahlen

Beleuchtung

Einschalten

Ausschalten

Drehzahlen von 1 bis 4

4 / PFLEGE UND REINIGUNG DES GERÄTS

DE

Achtung

Das Gerät vor der Pflege und Reinigung vom Stromnetz abtrennen. Die regelmässige Pflege des Geräts ist eine Garantie für richtig Betrieb, gute Leistung und Dauerhaftigkeit.

Achtung

7:3 Wenn die Anweisungen zur Reinigung des Geräts und der Filter nicht eingehalten werden, kann dies zu Bränden führen.itte die Pflegeanweisungen streng befolgen.

- REINIGUNG DER FILTERKASSETTEN

Sie müssen ca. alle 30 Betriebsstunden oder mindestens einmal im Monat gereinigt werden. Sie konnen im Geschirrspuler in senkrechter Position gereinigt werden.

Eine Bürste, heisses Wasser und ein sanftes Reinigungsmittel verwenden. Sie abspulen und sorgfältig abrocknen, bevor sie wieder eingesetzt werden.

- Ausbau der Filterkassette (Abb. 1)

• Den integrierten Griff der Filterkassette dren.
  Die Filterkassette nach unten kippen.

AUSTAUSCH DES KOHLEFILTERS (OPTION)

Ihn ca. alle 120 Betriebsstunden ersetzen.

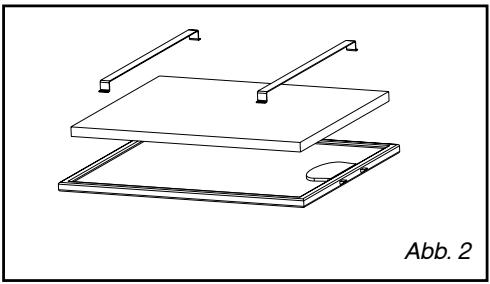

Die Filterkassetten entfern (Abb. 2).
- Das Kohlefilter auf die Filterkassette an der Innenseite der Dunstabzugshaube plazieren.
Die 2 Haltespindeln beidseitig der Filter-kassette einschieben.
- Diesen Vorgang bei allen Filterkassetten wiederholen.

DE 4 / PFLEGE UND REINIGUNG DES GERÄTS

- REINIGUNG DER AUSSENFLÄCHE

Für die Reinigung der Aussenfläche der Dunstabzugshaube Seifenwasser benutzen, aber keine Scheuercremes oder Scheuerschwämme.

AUSTAUSCH DER LAMPE

Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigten des Überlastschalters.

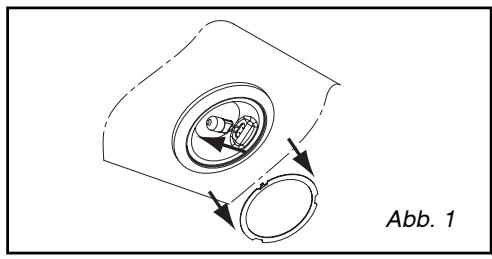

Modell mit Halogenlampe

Die Leuchtblende entfernen (Abb. 1).
Die Halogenlampe G4-20W-12 V austauschen.
- Das Ensemble wieder einsetzen und damit die Vorgänge in umgekehrter Reihenfolge wiederholen.

4 / PFLEGE UND REINIGUNG DES GERÄTS

DE

Achtung

Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigten des Überlastschalters.

PFLEGE DES GERÄTS

PFLEGGE	WIE VORGEHEN	ZU VERWENDENDE PRODUKTE/ZUBEHÖR
Gehäuseund Zubehör	Niemals Metallkratzer, Scheuermittel oder zu harte Bürstenbenutzten.	Für die Reinigung von Gehäuseund Leuchtblende ausschließlichhandelsübliche in Wasser gelösteReinigungsmittel, und dann mitklarem Wasser abspüssen und mit einem weichen Lappen trocknen.
Filterkassette	Dieses Filter bindet Fettdämpfeund Staubpartikel. Es ist ein wichtiges Element zur Sicher-stellung eines wichtigen Teils derWirksamkeit der Dunstabzugshaube.Bei hartnäckigen Flecken eine nicht scheuernde Creme an-wenden und dann mit klarem Wasserabspüssen.	Mit einem handelsüblichenHaushaltsprodukt, dann reichlichabspüssen und trocknen. Diese Reinigung kann im Geschirr-spü-ler in vertikaler Position erfolgen.(Nicht mit schmutzigem Geschirroder mit Silberbesteck inBerührung bringen).
Aktivkohlefilter	Dieses Filter bindet die Gerücheund muss je nach Nutzungsgradmindestens einzelmal jährlichgewechselt werden.Diese Filter beim Fachhändlerbestellen (mit der Produkt-referenz auf dem Geräteschild imInneren der Dunstabzugshaube),und das Datum des Austauschnotieren.

Zur Erhaltung des Geräts empfehlen wir die Pflegeprodukte Clearit.

Die Erfahrung der Profils

im Dienst der Privatpersonen

Clearit bietet professionelle Produkte und geeignete Lösungen für die tägliche Pflege von Haushaltsgeräten und Kuchen an.

Sie sind beim gewohnten Wiederverkäfer zu finden, ebenso wie ein ganzer Fächer von Produkten, Zubehör und Betriebsmitteln.

DE 5/FUNKTIONSSTÖRUNGEN

SYMPTOME	Lösungen
Die Dunstabzugshaube Funktioniert nicht ...	Prüfen, ob: · kein Stromausfall vorliegt; · wreaklich eine Drehzahl gewählt wurde.
Die Dunstabzugshaube zeigt ungenügende Leistung ...	Prüfen, ob: · die gewährte Motordrehzahl für die abgegebene Rauch- und Dampfmenge ausreicht; · die Küche ausreichend beluftet ist, damit eine Luftzuführ möglich ist; · das Kohlefilter nicht verbraucht ist (Dunstabzugshaube im Umluftbetrieb).
Die Dunstabzugshaube hat während des Betriebs abgeschaltet.	Prüfen, ob: · kein Stromausfall vorliegt; · die omnipolare Abschaltvorrichtung nicht ausgeschaltet hat.

DE 6/KUNDENDIENST

Eingriffe an Ihr hem Gerät dürfen nur:

-von Ihrem Handler oder
- von einem sonstigen Fachmann und Vertragshandler der Marke durchgeführt werden.

Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer). Diese Angaben finden Sie auf einem an Ihrrem Gerät angebrachten Schild.

EN 6/ AFTER-SALES SERVICE
