SHWL40EG - Répéteur Wi-Fi PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répéteur Wi-Fi (relais réseau sans fil)
Marque	Panasonic
Modèle	SHWL40EG
Bandes de fréquence	2,4 GHz et 5 GHz
Ports LAN	2 ports Ethernet 10/100 Base-TX
Alimentation	Adaptateur secteur 5 V, 1,8 A (câble CC inclus)
Consommation électrique	Environ 3,0 W (fonctionnement), 2,5 W (veille réseau)
Dimensions (L × H × P)	100,0 mm × 23,0 mm × 67,2 mm
Poids	Environ 81,0 g
Température de fonctionnement	0 °C à +40 °C
Humidité relative de fonctionnement	10 % à 80 % HR (sans condensation)
Indicateurs lumineux	POWER, 5G, 2,4G, LINK, LAN1, LAN2
Boutons	RESET, LINK/LEVEL (appui court/long)
Fonction principale	Étendre la couverture Wi-Fi des enceintes sans fil ALL™
Méthode de connexion	Bouton WPS ou appui prolongé sur LINK/LEVEL (3-6 s pour 2,4 GHz, >6 s pour 5 GHz)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Ne pas exposer à l'eau, aux températures élevées, ni aux chocs ; ne pas ouvrir
Accessoires inclus	Adaptateur secteur, câble CC
Garantie et réparabilité	Pièces détachées non spécifiées ; confier la réparation à un professionnel

FOIRE AUX QUESTIONS - SHWL40EG PANASONIC

Comment connecter le répéteur SHWL40EG à mon routeur Wi-Fi ?

Appuyez sur le bouton LINK/LEVEL : maintenez-le enfoncé pendant 3 à 6 secondes pour une connexion en 2,4 GHz, ou plus de 6 secondes pour le 5 GHz. Relâchez lorsque l'indicateur LINK clignote. La connexion est établie quand les indicateurs POWER et la bande correspondante s'allument.

Que faire si la connexion échoue ?

Vérifiez que votre routeur émet bien sur la bande choisie. Réinitialisez le répéteur en appuyant sur le bouton RESET avec un trombone pendant au moins 5 secondes. Recommencez la procédure d'appairage.

Comment vérifier la force du signal du routeur ?

Une fois connecté, appuyez brièvement (<1 s) sur le bouton LINK/LEVEL. Les indicateurs LINK, LAN1 et LAN2 s'allument pour indiquer la force du signal : 3 voyants = fort, 2 = normal, 1 = faible.

Où placer le répéteur pour une meilleure couverture ?

Placez-le à mi-chemin entre votre routeur et l'enceinte ALL™, dans une zone où au moins deux indicateurs de force du signal (LINK, LAN1, LAN2) restent allumés après vérification. Évitez les obstacles métalliques ou l'eau.

Le répéteur fonctionne-t-il comme un routeur ?

Non, le SHWL40EG est un relais réseau sans fil (répéteur) uniquement. Il ne fait office ni de routeur haut débit ni de point d'accès. Il étend la couverture d'un réseau Wi-Fi existant.

Quels accessoires sont fournis avec le répéteur ?

L'emballage contient : l'appareil, un adaptateur secteur et un câble CC (USB A vers fiche CC) de 1,2 m. Utilisez exclusivement les accessoires fournis.

Comment réinitialiser le répéteur aux paramètres d'usine ?

Débranchez puis rebranchez l'adaptateur secteur. Si le problème persiste, insérez un trombone dans le trou RESET pendant au moins 5 secondes jusqu'à ce que l'indicateur LINK s'allume, puis relâchez.

Quelles sont les précautions de sécurité importantes ?

N'exposez pas l'appareil à la pluie, à l'humidité ou aux projections. N'utilisez que l'adaptateur fourni. Ne retirez pas les caches et ne réparez pas vous-même. Débranchez avant nettoyage.

Ce répéteur est-il compatible avec toutes les enceintes Panasonic ?

Il est conçu pour les enceintes sans fil ALL™ de Panasonic. Pour d'autres appareils, vérifiez la compatibilité des bandes Wi-Fi (2,4 GHz / 5 GHz) et du chiffrement.

Que signifient les indicateurs lumineux sur l'appareil ?

POWER : appareil sous tension. 5G / 2,4G : bande active. LINK : connexion réseau. LAN1 / LAN2 : ports Ethernet ou force du signal (en mode vérification).

MODE D'EMPLOI SHWL40EG PANASONIC

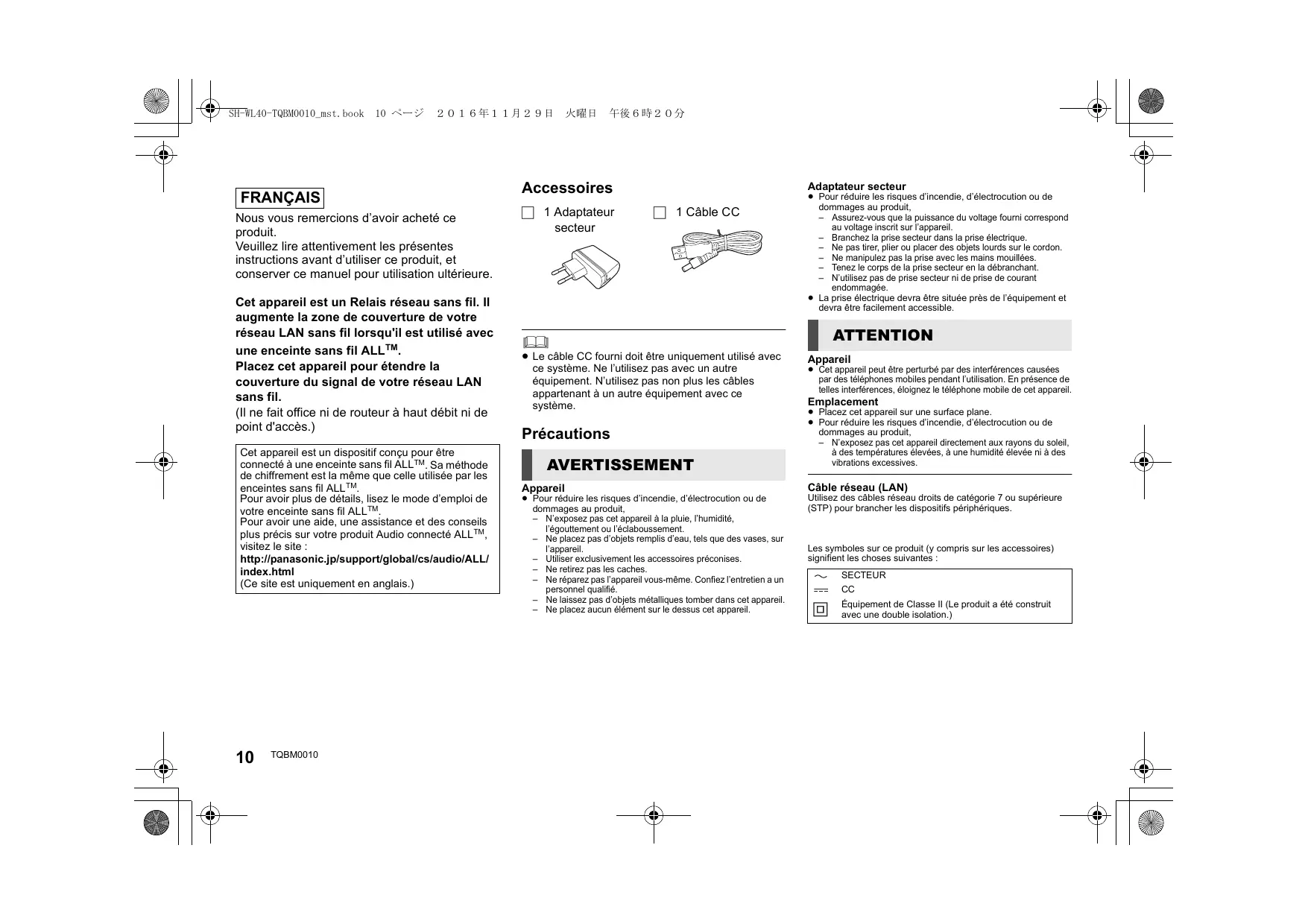

Nous vous remercions d'avoir acheté ce produit.

Veuillez lire attentivement les présentes

Lisez attentivement les instructions avant d'utiliser ce produit, et conservez ce manuel pour une utilisation ultérieure.

Cet appareil est un relais réseau sans fil. Il augmente la zone de couverture lorsqu'il est utilisé avec une enceinte sans fil ALL™.

Placez cet appareil pour étendre la couverture du signal .

Il ne fait office ni de routeur à haut débit ni de point d'accès.

Cet appareil est un dispositif conçu pour être connecté à un Sa méthode de chiffrement est la même que celle utilisée par les enceintes sans fil ALL™.

Pour avoir plus de détails, lisez le mode d'emploi de votr

Pour avoir une aide, une assistance et des conseils plus précis sur votre produit Audio connecté ALL™, visitez le site :

http://panasonic.jp/support/global/cs/music/ALL/index.html

(Ce site est uniquement en anglais.)

Accessoires

1 Adaptateur secteur

1 Cable CC

• Le câble CC fourni doit être uniquement utilisé avec ce système. Ne l'utilisez pas avec un autre équipement. N'utilisez pas non plus les câbles appartenant à un autre équipement avec ce système.

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
• N'exposez pas cet appareil à la pluie, à l'humidité, à l'égouttement ou aux éclaboussures.
• Ne placez pas d'objets remplis d'eau, tels que des vases, sur l'appareil.
• Utiliser exclusivement les accessoires préconisés.
• Ne retirez pas les caches.
• Ne réparez pas l'appareil vous-même. Confiez l'entretien à un personnel qualifié.
• Ne laissez pas d'objets métalliques tomber dans cet appareil.
• Ne placez aucun élément sur le dessus de cet appareil.

Adaptateur secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil. - Branchez la prise secteur dans la prise électrique. - Ne tirez pas, ne pliez pas et ne placez pas d'objets lourds sur le cordon. - Ne manipulez pas la prise avec les mains mouillées. Tenez le corps de la prise secteur en la débranchant. - N'utilisez pas de prise secteur ni de prise de courant endommagée.

• La prise électrique devra être située près de l'équipement et devra être facilement accessible.

Appareil

• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.

Emplacement

• Placez cet appareil sur une surface plane.
• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
• N'exposez pas cet apparéel directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.

Câble réseau (LAN)

Utilisez des câbles réseau droits de catégorie 7 ou supérieur (STP) pour brancher les dispositifs périphériques.

Les symboles sur ce produit (y compris sur les accessoires) signifient les choses suivantes :

SECTEUR

Appareil de Classe II (Le produit a été construit avec une double isolation.)

Ce pictogramme indique la collecte sélective des appareils électriques et électroniques usagés. Pour de plus amples informations, veuillez consulter le mode d'emploi.

Déclaration de conformité (DoC)

Par la présente, Panasonic Corporation déclare que ce produit est en conformité avec les exigences essentielles et les autres clauses pertinentes de la Directive 1999/5/CE.

Les clients peuvent télécharger un exemplaire de la Déclaration de Conformité (DoC) originale de nos produits R&TTE sur notre serveur : http://www.doc.panasonic.de

Pour contacter le Représentant autorisé :

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Allemagne

Ce produit est conforme aux normes radio des pays suivants : GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI, TR.

Le dispositif WLAN de ce produit doit être exclusivement utilisé à l'intérieur d'un bâtiment.

Ce produit peut se connecter à un point d'accès WLAN de 2,4 GHz ou de 5 GHz.

Le symbole d'identification du produit est situé sous l'appareil.

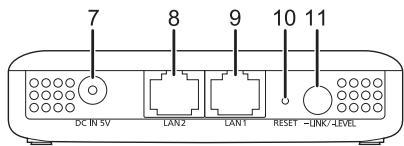

Arrière

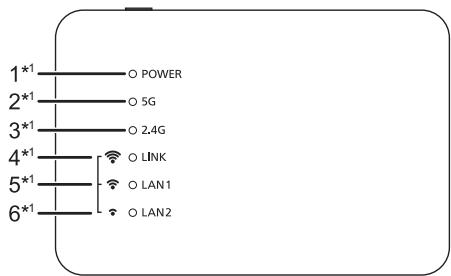

1 Indicateur d'alimentation L'appareil est en veille lorsque l'adaptateur secteur est branché. Le circuit principal reste "vivant" aussi longtemps que l'adaptateur secteur est branché à une prise électrique. 2 Indicateur 5 G 3 Indicateur 2,4 G 4 LINK ort) 5 LAN1 / Indicateur de la force du signal du réseau local sans fil (Normal)

6 LAN2 aible)*2 7 Prise DC IN 8 Prise LAN2 9 Prise LAN1 10 Bouton RESET

Utilisez un trombone ou un objet similaire pour appuyer sur ce bouton si, par exemple, cet appareil ne fonctionne pas correctement.

11. Touche LINK / LEVEL

La fonction change en fonction de la durée pendant laquelle elle est pressée.

• Appuyez pendant 3 à 6 secondes pour vous connecter à un réseau de 2,4 GHz. Appuyez pendant plus de 6 secondes pour vous connecter à un réseau de 5 GHz.
• Appuyez pendant un très court moment (moins de 1 seconde) pour vérifier la force du signal reçu

1. Il reste fixe ou clignote lorsque la fonction correspondante est en cours d'utilisation. 2. Il indique la force du signal du réseau sans fil du routeur à haut débit.

• Si cet appareil ne fonctionne pas correctement, commencez par débrancher et rebrancher l'adaptateur secteur. Si le problème persiste, appuyez sur le bouton [RESET] à l'aide d'un trombone ou d'un objet similaire pendant au moins 5 secondes jusqu'à ce que l'indicateur LINK s'allume, puis relâchez le bouton.

Section réseau sans fil

Bande 2,4 GHz

Bande de fréquence 5 GHz

Canal 2,4 GHz : canaux 1 à 13

5 GHz W52 : canal 36, canal 40, canal 44,

canal 48

Section connecteur

Port LAN 2

10 Base-T/100 Base-TX

DC IN

5V1,8A

Section Accessories

Adaptateur secteur 110 V à 240 V,

secteur 50 Hz/60 Hz, 0,25 A

Câble CC 1,2 m (USB A à fiche CC)

Généralités

Consommation d'énergie : Environ 3,0 W

Consommation d'énergie : environ 2,3 W

en "mode veille réseau"*1

Consommation d'énergie

en "mode veille réseau"*2

Dimensions (L × H × P)

Environ 2,5 W

Environ

100,0 mm × 23,0 mm × 67,2 mm

Masse

Environ 81,0 g

Plage de température en

0^ C + 40^ C

fonctionnement

Plage d'humidité de

10% à 80% d'humidité relative

relative

(sans condensation)

1. Lorsque le réseau local sans fil est activé (5 GHz ou 2,4 GHz) et que les prises LAN sont débranchées. 2. Lorsque le réseau local sans fil est activé (5 GHz ou 2,4 GHz) et que les prises LAN sont branchées.

• Ces caractéristiques peuvent être soumises à des changements sans avis préalable.

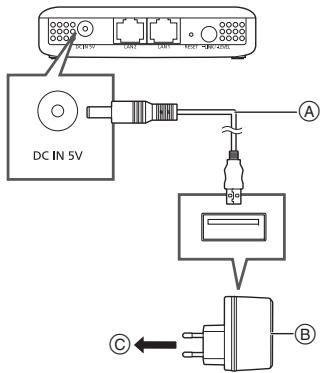

Branchez le câble CC à l'adaptateur secteur.

Câble CC (fourni) Vérifiez le sens des connecteurs, et insérez-les ou retirez-les en les gardant droits. (Autrement les connecteurs pourraient se déformer, ce qui causerait un dysfonctionnement.) Adaptateur secteur (fourni) N'utilisez aucun autre adaptateur secteur excepté celui fourni. Vers une prise secteur.

Après le raccordement, vérifiez que les indicateurs s'allument de la manière suivante :

1. L'indicateur POWER s'allume. 2. Les indicateurs 5G et 2,4G s'allument. (Cela peut prendre jusqu'à 1 minute avant que c .)

Préparatifs

Fixez sur W52 si le routeur à haut débit sans fil prend en charge le W52, W53 et W56. (Pour connaître la manière de fixer, consultez le mode d'emploi )

Appuyez sur la touche d'appairage du routeur à haut débit sans fil.

• Pour plus de détails sur les commandes d'appairage, consultez le mode d'emploi

Sélectionnez 2,4 GHz ou 5 GHz p .

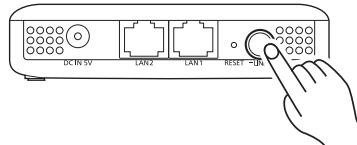

-P 2,4 GHz : Appuyez sur la touche [LINK/LEVEL] pendant 3 à 6 secondes.

-Pour yous connecter à un réseau 5 GHz:

Appuyez sur la touche [LINK/LEVEL] pendant plus de 6 secondes.

Relâchez la touche lorsque l'indicateur LINK a clignoté une fois.

Appuyer de façon prolongée sur la touche [-LINK/-LEVEL] allumera l'indicateur LINK. Lorsque vous relâchez la touche, l'indicateur LINK clignote et l'appareil se connecte au réseau de la bande de fréquence sélectionnée. Une fois que l'indicateur LINK s'est éteint et que l'indicateur POWER ainsi que l'indicateur 5 G ou 2,4 G sont allumés, la connexion est établie.

3. Déterminez l'endroit où placer cet appareil.

① Débranchez l'adaptateur secteur de la prise électrique. ② Branchez l'adaptateur secteur de cet appareil à une prise électrique située entre le routeur à haut débit sans fil et l'enceinte sans fil ALL™ que vous désirez connecter. ③ Vérifiez que l'indicateur de la bande de fréquence du réseau auquel vous vous êtes connecté à l'étape 2 (→ 12) est allumé. (Cela prend environ 1 minute avant que l'indicateur s'allume.) ④ Vérifiez la force du signal reçu du routeur à haut débit sans fil.

Tandis que l'indicateur POWER et l'indicateur 5G ou 2,4G sont allumés, appuyez sur la touche [-LINK/-LEVEL] (pendant moins de 1 seconde). Les indicateurs restent allumés pendant environ 2 secondes.

Les indicateurs LINK, LAN1 et LAN2 s'allument.

Force du signal réseau sans fil : fort

Les indicateurs LAN1 et LAN2 s'allument.

Force du signal réseau sans fil : normal

L'indicateur LAN2 s'allume.

Force du signal réseau sans fil : faible

Une fois que les indicateurs sont restés allumés pendant environ 2 secondes, les indicateurs LINK, LAN1 et LAN2 clignotent trois fois.

• Déplacez cet appareil jusqu'à un endroit où deux ou trois des indicateurs restent allumés et placez-le à cet endroit.
• Si un seul ou aucun indicateur n'est allumé, rapprochez légèrement cet appareil du routeur haut débit sans fil. Vous pouvez utiliser un rallonge disponible dans le commerce pour changer la position de cet appareil.

Positionnez l'enceinte sans fil ALLTM.

• Avant de positionner cet appareil, vérifiez que l'enceinte sans fil ALL™ peut être connectée au réseau LAN sans fil.
• Pour avoir des informations sur la manière de se connecter à un réseau LAN sans fil et de vérifier l'état du signal sur une enceinte sans fil ALL™, lisez le mode d'emploi à cet effet.
• L'enceinte sans fil ALL™ ne se connecte pas à cet appareil, mais au routeur à haut débit sans fil. Si cela arrive, désactivez le paramètre du mode vei Vous pourriez avoir besoin de réinitialiser l'enceinte, en fonction du modèle.
• Faites correspondre la bande de fréquence de cet appareil avec ce
• Si la tentative de connexion échoue, recommencez la procédure à partir de l'étape 2. (⇔ 12)

Exemple de configuration

Enceinte sans fil ALL™

• En fonction des matériaux, du nombre de murs et d'autres facteurs environnementaux, les signaux peuvent être bloqués.
• Les signaux sont particulièrement sensibles au blocage s'il y a les obstacles suivants entre le routeur à haut débit sans fil ou l'enceinte sans fil ALL™ et cet appareil : objets métalliques (béton armé, meubles comportant du métal, etc.), eau, personnes, etc. Utiliser deux relais réseau sans fil (cet appareil, routeur à haut débit sans fil, etc.) ou plus étendra la couverture du signal de votre réseau sans fil, mais provoquera de fréquentes coupures du son.

Si vous ne pouvez pas vous connecter à un réseau avec la méthode décrite précédemment, vous pouvez connecter cet appareil à un ordinateur pour configurer une connexion.

Pour plus de détails, consultez le mode d'emploi.

http://panasonic.jp/support/global/cs/music/ALL/index.html

Assistance supplémentaire

Pour avoir plus d'informations et connaître les autres méthodes de configuration réseau, consultez le mode d'emploi.

Si vous avez besoin d'une aide supplémentaire, visitez l'adresse suivante :

http://panasonic.jp/support/global/cs/music/ALL/index.html

Ce site est uniquement en anglais.
