GEBRUIKSAANWIJZING SHWL40EG PANASONIC

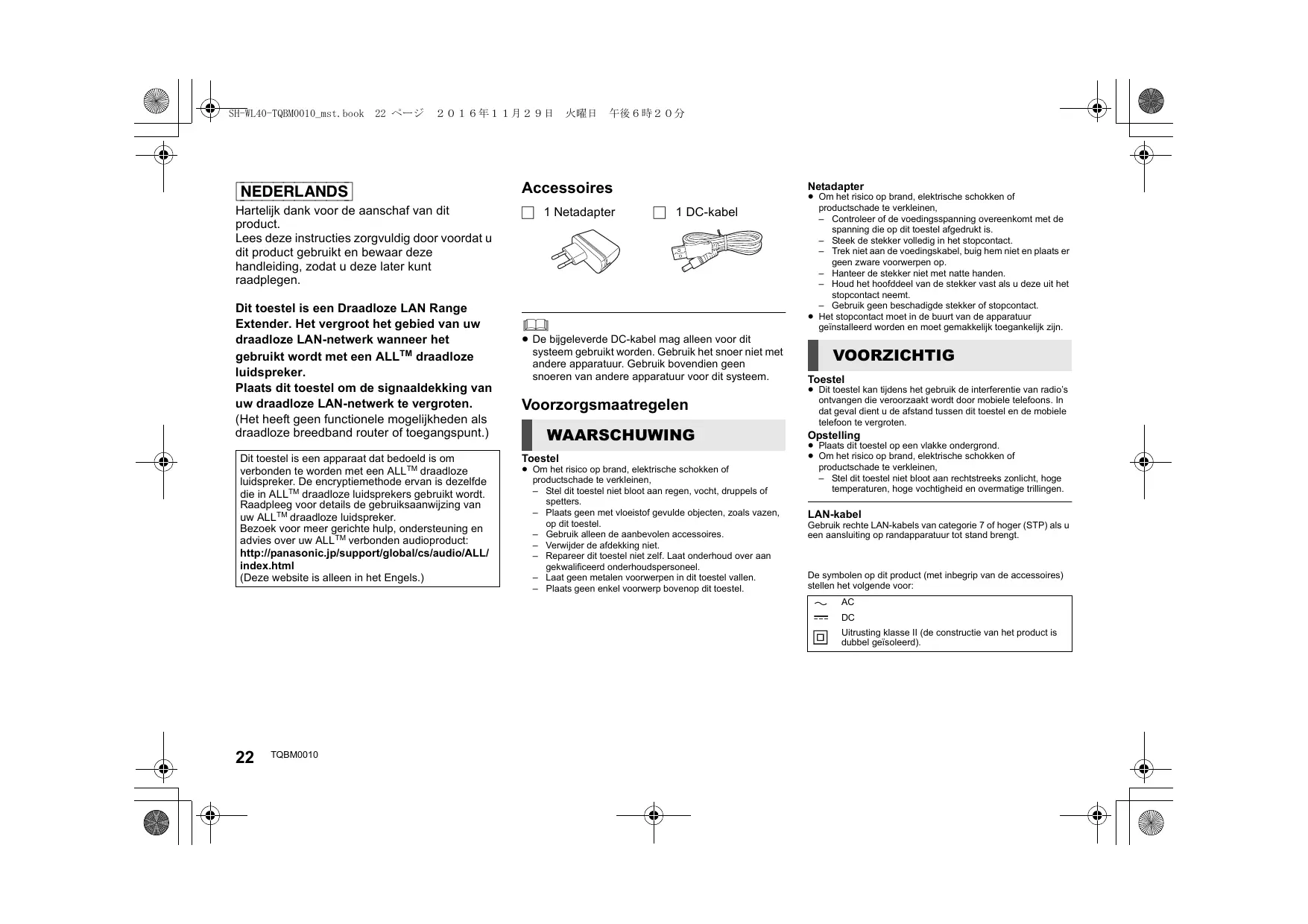

Hartelijk dank voor de aanschaf van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt enbewaar deze handleiding, zodate u deze later kunt raadplegen.

Dit toestel is een Draadloze LAN Range Extender. Het vergroot het gebied van uw draadloze LAN-network wonneer het gebruikt worden met een ALL™ draadloze luidspreker.

Plaats dit toestel om de signaaldekking van uw draadloze LAN-network te vergroten.

(Het heißt geen fonctionele möglichkheden als draadloze breedband router of toegangspunt.)

Dit toestel is een apparaat dat bedoeld is om verbonden te worden met een ALL™ draadloze luidspreker. De encryptiemethode ervan isdezelfde die in ALL™ draadloze luidsprekers gebruikt worden. Raadpleeg voor details de bruiksaanwijzing van uw ALL™ draadloze luidspreker.

Bezoek voor meer gerichte hulp, ondersteuning en advies over uw ALL™ verbonden audioproduct: http://panasonic.jp/support/global/cs.audio/ALL/index.html

(Deze website is alleen in het Engels.)

Accessoires

1 Netadapter

1 DC-kabel

• De bigeleverde DC-kabel mag alleen voor dit systeme gebruikt worden. Gebruik het snoer Niet met andere apparatuur. Gebruik bovendien geen snoeren van andere apparatuur voor dit system.

Voorzorgsmaatregelen

WAARSCHUWING

Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen.
• Stel dit toestel Niet bloot aan regen, vocht, druppels of spotters.
• Plaats geen met vloeistof bevulde objeven, zoals vazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking Niet.
• Repareer dit toestel onder zichl. Laat onderhoud over aan gekwalificierde onderhoudspersoneel.
• Laat geen metalen voorwerpen in dit toestel vallen.
• Plaats geen enkel voorwerp bovenop dit toestel.

Netadapter

• Om hét risico op brand, elektrische schokken of productschade te verkleinen,
• Controller de veodingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.
• Steek de stekker volledig in het stopcontact.
• Trek nicht aan de voedingskabel, buig hem Niet en plaats er geen zware voorwerpen op.
  Hanteer de stekker nicht met natte handen.
• Houd het hoofdeel van de stekker vast als u deze uit het stopcontact neemt.
• Gebruik geen beschadigde stekker of stopcontact.
• Het stopcontact moet in de buurt van de apaparatur geinstalleerd worden en moet gemakkelijk toegankelijk zijn.

VOORZICHTIG

Toestel

• Dit toestel kanijdens het gebruik de interferente van radio's ontvangen die verroorzaakt wordt door mobiele telefoons. In dat geval dient u de afstandussen dit toestel en de mobiele telefoon te vergroten.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.
• Om het risico op brand, elektrische schokken of productschade te verkleinen,
• Stel dit toestel nil bloot呆 anrechtstreez tonlicht, hoge temperaturen, hoge vochtighieid en overmattige trillingen.

LAN-kabel

Gebruik-Rechte LAN-kabels van categorie 7 of hoger (STP) als u een aansluitig op randapparatuur tot stand brengt.

De symbolen op dit product (met inbegrip van de accessoires) stellen het volgende voor:

AC

DC

Ultrusting klasse II (de constructie van het product is dubbel geisoleerd).

Dit symbolism geeftAPE afvalinzameling van elektrische en elektronische apparatuur aan.

Gedetailleerde informatatie kunt u vinden in "Gebruiksaanwijzing .

Verklaring van overeenstemming (DoC)

"Panasonic Corporation" verkaart hierbij dat dit product in overeenstemming is met de essentiele eisen en andere relevante bepalingen van Richtlij 1999/5/EG.

Klanten können een kopie van de origine verklaring van overeenstemming (DoC) van unsere R&TTE-producten van unsere DoC-server downloads:

http://www.doc.panasonic.de

Neem contact op met de Bevoegde Vertegenwoordiger:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Duitsland

Dit product voloet aan de radio-normen van de volgende landen. GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI, TR

Het WLAN-kenmerk van dit product mag uitsluitend bennen gebruikt worden.

Dit product is special ontopwen om aangesloten te worden op een toegangspunt van 2,4 GHz of 5 GHz WLAN.

De marketing van de productidentificatie bevindt zich op de onderkant van het toestel.

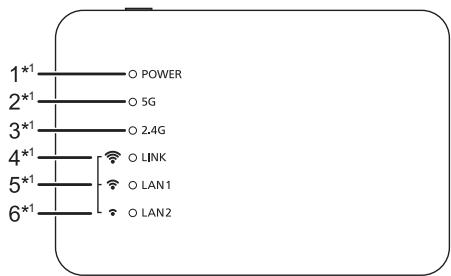

Gids voor de bediening Bovenkant

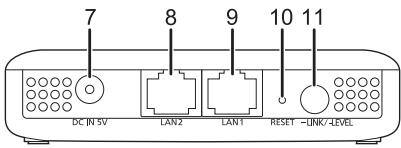

Achterkant

1 Power-controlelampje
Het toestel staat op stand-by als de netadapter aangesloten is. Het primaire circuit is algid "onder spanning" zolang de netadapter op een stopcontact aangesloten is.
2 5 G-controlelampje
3 2,4 G-controleampje
4 LINK / Controleampje (sterke)
signaalsterkte draadloos LAN2
5 LAN1 / Controleampje (normale) signalsterkte draadloos LAN*2
6 LAN2 / Controlelampje (zwakke)
signaalsterkte draadloos LAN2

7 DC IN-aansluiting
8 LAN2-aansluiting
9 LAN1-aansluiting
10 RESET-knop

Gebruik een paperclip of iets dergelijks om op deze knop te drukken als dit toestel bijvoorbeeld nicht correct werkct.

11 LINK / LEVEL-knop

De functie varieert afhankelijk van hoelang op de knop gedrukt worden of hoelang.Deze ingedrukt gehouden worden.

Druk er ongeveer 3 tot 6 seconden op om verbinding met een 2,4 GHz netwerk te make.
- Druk er langer dan ongeveer 6 seconden op om verbinding met een 5 GHz netwerk te make.
- Druk er zich kort op (minder dan 1 seconde) om de sterkte van het signal dat van de draadloze breedband router ontvangen worden te controlleren.

*1 Brandt of knippert als de overeenkomstige functie in werkung is.

*2 Duidt op de signalsterkte van het draadloos LAN van de draidloze breedband router.

• Als dit toestel Niet correct werk, sluit dan eerst de netadapter af en wee aan.

Als het probleem aanhoudt, houd de [RESET]-knop dan minstens 5 seconden ingedrukt met een paperclip of iets dergelijks, tot het LINK-controlelampje gaat branden, en LAST de knop verwolgens los.

Specificaties

DRAADLOOS LAN

WLAN-standardaard IEEE802.11a/b/g/n

Frequentieband 2,4 GHz-band

5 GHz-band

Kanaal 2,4 GHz 1 tot 13 kan.

5 GHz W52: 36 kan., 40 kan., 44 kan., 48 kan.

AANSLUITINGEN

LAN-poort 2

10 Base-T/100 Base-TX

DC IN 5V1,8A

■ ACCESSORIES

Netadapter AC 110 V tot 240 V, 50 Hz/60 Hz,

0.25 A

DC-kabel 1,2 m (USB Aaar DC-plug)

ALGEMEEN

Stroomverbruik Ongev.3,0 W

Stroomverbruik in de Ongev.2,3 W

"stand-by-modus van het

network"**

Stroomverbruik in de Ongev.2,5 W

"stand-by-modus van het

network"**2

Afmetingen (B× H× D)

Ongev.

100,0 mm×23,0 mm×67,2 mm

Massa Ongev. 81,0 g

Bereik 0^ tot +40^

bedrijfstemperatuur

Bereik bedrijfsvochtigkeit 10% tot 80% RH

(geen condens)

*1 Bij geactiveerd draadloos LAN-network (5 GHz of 2,4 GHz) en afgesloten LAN-aansluitingen.

*2 Bij geactiveerd draadloos LAN-network (5 GHz of 2,4 GHz) en aangesloten LAN-aansluitingen.

• De specificaties zijn zonder voorgaande kennisgeving aan wijzigingen onderhevig.

Aansluitingen en instellengen

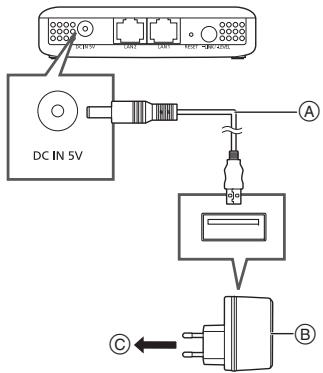

1 Verbind de DC-kabel met de netadapter.

DC-kabel (bijgeleverd)
Controller derichtingen van de connectoren en steek zerecht naarbinnen of trek zerecht nausbieten. (de connectoren kannen anders verrormd raken wat een slechte werkng tot gevolg heeft)
⑧ Netadapter(bijgeleverd)
Gebruik geen andere netadapters behalte de bijgeleverde adapter.
Opeen stopcontact

Controleer na het verbinden of de controleampjes als volgt branden:

① Het POWER-controlelampjeGaat branden.
(2) De contrôleampjes van 5 G en 2,4 G branden. (het duurt ongeveer 1 minuut tot dit contrôleampje.gaat branden)

2 Pair het met de draadloze breedband router.

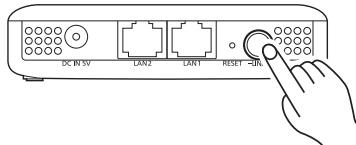

Voorbereidingen

Vastzetten op W52 als de draadloze breedband router W52, W53 en W56 ondersteunt (raadpleeg de gebruiksaanwijzing van de draadloze breedband router voor het vastzetten).

① Druk op de draadloze breedband router op de pair-knop.

• Raadpleeg voor details over het pairen de gebruiksaanwijzing van de draadloze breedband router.

② Selecteer 2,4 GHz of 5 GHz om verbinding met eenetwork te make.

-Verbinding met een 2,4 GHz network make: Druk op de [-LINK/-LEVEL]-knop gedurende ongeveer 3 tot 6 seconden.

-Verbinding met een 5 GHz network makes: Houd de [-LINK/-LEVEL]-knop langer dan 6 seconden ingedrukt.

Laat de knop los wanner het LINK-controlelampje eén keer knippert.

Door de [-LINK/-LEVEL]-knop ingedrukt te houden, zar het LINK-controlelampje gaan branden. Wanner u de knop loslaat, zar het LINK-controlelampje knipperen en zar het toestel beginnen verbinding te make met het netwerk van de geselecteerde freientreband. Als het LINK-controlelampje uitaaat en het POWER-controlelampje en het 5 G of 2,4 G-controlleampje gaat branden, is de verbinding volledig tot stand gebracht.

3 Bepaal waar het toestel neergezet.gaat worden.

① Sluit de netadapter af van het elektrische stopcontact.
② Sluit de netadapter van dit toestel aan op een elektrisch stopcontact dat zich:tussen de draadloze breedband router en de ALL™ draadloze luidspreker bevindt waarmee u verbinding wilt machen.
③ Bevestig dat het controelampje van de frequentieband van het netwerk, waarme u verbinding gemaakteft heeft in stap 2 ( 24) , brandt (het duurt ongeveer 1 minuut voordat het controelampje gaat branden).
④ Controller de signalsterkte die ontvangen is van de draadloze breedband router. Druk, verwij het POWER-controlelampje en het controleampje van 5 G of 2,4 G branden, op de [-LINK-LEVEL]-knop (korter dan 1 Seconde). De controlampjes zonden ongeveer 2 seconden要去en branden:

De LINK-, LAN1- en LAN2-controlledampjes gaan branden
Signaalsterkte draadloos LAN: sterk

Het LAN1- en het LAN2-controlledlampje gaan branden
Signaalsterkte draadloos LAN: normal

Het LAN2-controleampjeGaat branden Signaalsterkte draadloos LAN: zwak

Nadat de controllampjes onceveer 2 seconden gebrand hebben, zullen de LINK-, LAN1- en LAN2-controlelampjes drie keer knipperen.

• Verplaats dit toestel maar een plaat waar twee of drie van de controleampjes branden en zet het toestel� aan neer.

• Als slechts een van de controleampjes gaat branden, verplaats dit toestel dan een beetjeDICHTHER naar de draadloze breedband router toe. U kunt een in de handel verkrijgbaar verlengsnoer gebruiken om de plaats van dit toestel te veranderen.

4 Maak verbinding met de ALL™ draadloze luidspreker.

Plaats de ALL™ draadloze luidspreker.

• Controller, nadat het toestel geplaatst is, of de ALL™ draadloze luidspreker met het draadloos LAN-network verbonden kan worden.
• Raadpleeg voor informatie over verbinding makes met een draadloos LAN-networken het controlleren van de signalstatus op de ALL™ draadloze luidspreker de gebruiksaanwijzing�aoor.
• De ALL™ draadloze luidspreker kan möglichk geen verbinding met dit toestel makeen maar wel met de draadloze breedband router. Als dit gebeurt, schakel de instelling van de stand-by-modus van de ALL™ draadloze luidspreker dan uit. Misschien moet u de luidspreker resetten, afhankelijk van het model.
• Pas de frequentieband van dit toestel aan die van de ALL™ draadloze luidspreker aan.
• Als een verbindingspoging mislukt, herhaal de procedure dan vanaf stap 2. (→ 24)

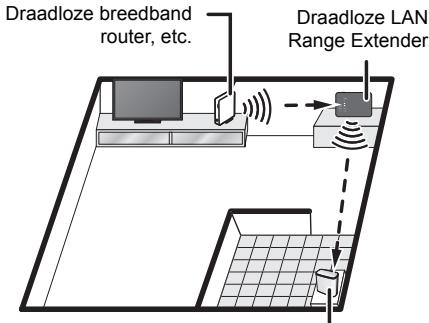

Voorbeeld van lay-out

ALL™draadloze luidspreker

• Afhankelijk van de materialien en het,aantal muren en andere omgevingsfactoren, kannen signalen geblokkeerd worden.
• Signalen zijn bijzonder gevoelig voor blokkering als een van de volgende obstakelsussen de draadloze breedband router of de ALLTM draadloze luidspreker en dit toestel staan: metalen voorwerp (gewapend beton, meubels van metaal, enz.) water, mensen, enz.
• Het gebruik van twee of meer draadloze LAN range extenders (dit toestel, draadloze breedband router, enz.) zal de signaaldekking van uw draadloze network vergroten maar dit zal tot gezevolg hebben dat de audio vaak onderbroken worden.

Als u geen verbinding met een network verwirken makes met de hiervoor beschreiben verbindingsmethode, kan knot u dit toestel met een computer verbinden om een verbinding tot stand te brengen.

Raadpleeg voor details de "Gebruiksaanwijzing "

http://panasonic.jp/support/global/cs/music/ALL/index.html

Verdere ondersteuning

Raadpleeg de Gebruiksaanwijzing voor meer informatie over de methoden voor de netwerkininstelling.

Heeft umeer hulp nodig,bezoek dan http://panasonic.jp/support/global/cs.audio/ ALL/index.html

(Deze website is alleen in het Engels.)
