MANUALE UTENTE SHWL40EG PANASONIC

La ringraziamo per l’acquisto di questo prodotto. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

∏ 1 Alimentatore CA ∏ 1 Cavo CC Questa unità è un Extender LAN senza fili. Espande l'area di copertura della propria rete wireless LAN quando viene usata con altoparlanti wireless ALLTM. Posizionare questa unità per estendere la copertura del segnale della propria rete wireless LAN. (Non ha funzionalità router a banda larga wireless o punto di accesso.) Questa unità è progettata per essere collegata ad un altoparlante wireless ALLTM. Il suo metodo di codifica è lo stesso usato in tutti i diffusori ALLTM. Per ulteriori informazioni, vedere le istruzioni per l’uso del proprio altoparlante wireless ALLTM. Per ulteriore aiuto, supporto e consigli dedicati al proprio prodotto ALLTM Connected Audio, visitare: http://panasonic.jp/support/global/cs/audio/ALL/ index.html (Il sito è solo in inglese.)

≥ Il cavo CC in dotazione deve essere utilizzato solo con questo sistema. Non utilizzarlo con altre apparecchiature. Inoltre, non utilizzare cavi di altre apparecchiature con questo sistema.

Precauzioni ATTENZIONE Unità

≥ Per ridurre il rischio d’incendio, folgorazioni o danni all’unità, – Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi. – Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità. – Utilizzare solo gli accessori consigliati. – Non rimuovere le coperture. – Non riparare quest’unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato. – Non introdurre oggetti metallici all’interno di questa unità. – Non appoggiare oggetti su questa unità.

≥ Per ridurre il rischio d’incendio, folgorazioni o danni all’unità, – Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità. – Inserire fino in fondo la spina del cavo di alimentazione nella presa. – Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione. – Non maneggiare la spina con le mani bagnate. – Tenere la spina del cavo di alimentazione tra le dita quando la si scollega. – Non utilizzare una spina o una presa di rete danneggiate. ≥ La presa deve essere installata vicino all'apparecchiatura ed essere facilmente accessibile.

≥ Durante l’uso, questa unità potrebbe essere soggetta all’interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.

≥ Collocare questa unità su una superficie piana. ≥ Per ridurre il rischio d’incendio, folgorazioni o danni all’unità, – Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.

Cavo LAN Utilizzare soltanto cavi LAN diretti di categoria 7 o superiore (STP) per collegarsi alle periferiche.

I simboli relativi a questo prodotto (compresi gli accessori) rappresentano quanto segue: CA CC Apparecchiatura Classe II (il prodotto è munito di doppio isolamento).

Questo simbolo indica la raccolta separata per i prodotti elettrici ed elettronici usati. Ulteriori dettagliate informazioni sono contenute nelle “Istruzioni per l’uso <Versione completa>”.

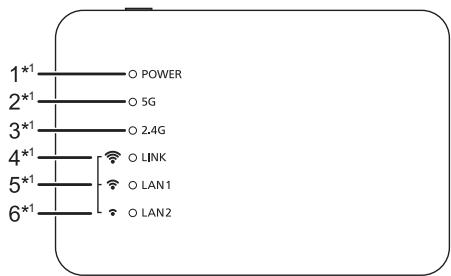

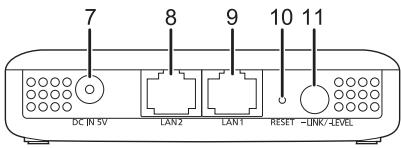

Guida ai comandi Parte superiore

Utilizzare una graffetta o uno strumento analogo per premere questo pulsante, ad esempio quando questa unità non funziona correttamente.

Dichiarazione di conformità (DoC)

La marcatura di identificazione del prodotto si trova nella parte inferiore dell'unità.

Con il presente documento “Panasonic Corporation” dichiara che questo prodotto è conforme ai requisiti base e altre disposizioni applicabili della direttiva 1999/5/EC. I clienti possono scaricare una copia della DoC originale per i nostri prodotti R&TTE dal nostro server DoC: http://www.doc.panasonic.de Indirizzo del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germania Questo prodotto è conforme agli standard radio dei seguenti paesi. GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI, TR La funzionalità WLAN di questo prodotto dovrà essere utilizzata esclusivamente all'interno di edifici. Questo prodotto è realizzato per connettersi a un Access Point di reti WLAN da 2,4 GHz o 5 GHz.

Indicatore di accensione Quando l’alimentatore CA è collegato, l’unità è in standby. Sino a che l’alimentatore CA è collegato ad una presa di rete il circuito primario è sempre “sotto tensione”.

LINK / Spia potenza segnale wireless LAN (Forte)*2

LAN1 / Spia potenza segnale wireless LAN (Normale)*2

LAN2 / Spia potenza segnale wireless LAN (Debole)*2

Questa funzione varia a seconda di quanto tempo viene premuto o tenuto premuto. ≥Tenere premuto per circa da 3 a 6 secondi per il collegamento ad una rete 2,4 GHz. ≥Tenere premuto per circa oltre 6 secondi per il collegamento ad una rete 5 GHz. ≥Premere per un tempo molto breve (meno di circa 1 secondo) per verificare la potenza del segnale ricevuto dal router a banda larga wireless. *1 Si accende o lampeggia quando la corrispondente funzione è attiva. *2 Indica la potenza del segnale wireless LAN del router a banda larga wireless. ≥ Quando questa unità non funziona correttamente, per prima cosa scollegare e ricollegare l’alimentatore CA. Se il problema persiste, tenere premuto il tasto [RESET] per almeno 5 secondi usando una graffetta od oggetto simile sino a che si accende l'indicatore LINK, e quindi rilasciare il tasto.

Connessioni e impostazioni

∫ SEZIONE LAN WIRELESS Standard WLAN Banda di frequenza Canali 2,4 GHz 5 GHz

IEEE802.11a/b/g/n Banda 2,4 GHz Banda 5 GHz canali da 1 a 13 W52: canale 36, 40, 44, 48

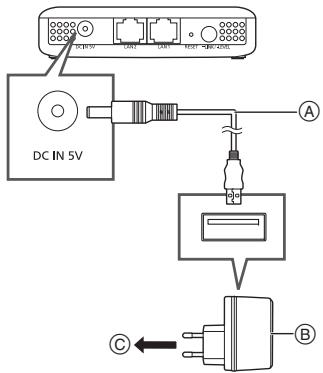

1 Collegare il cavo CC

all'alimentatore CA.

Operazioni preliminari Impostare su W52 se il router a banda larga wireless supporta W52, W53, e W56. (Per come impostare, consultare le istruzioni per l’uso per il router a banda larga wireless)

∫ SEZIONE TERMINALI Porta LAN DC IN

2 10 Base-T/100 Base-TX 5 V 1,8 A

∫ SEZIONE ACCESSORI Alimentatore CA CA 110 V a 240 V, 50 Hz/60 Hz, 0,25 A Cavo CC 1,2 m (USB A - connettore CC)

∫ GENERALI Consumo di corrente Consumo di corrente in “modalità standby Rete”*1 Consumo di corrente in “modalità standby Rete”*2 Dimensioni (LkAkP) Mass Temperatura di esercizio Umidità di esercizio

Circa 3,0 W Circa 2,3 W Circa 2,5 W Circa 100,0 mmk23,0 mmk67,2 mm Circa 81,0 g 0 oC a r40 oC 10 % a 80 % RH (senza condensa)

*1 Quando la rete wireless LAN è attiva (5 GHz o 2,4 GHz), e i terminali LAN sono scollegati. *2 Quando la rete wireless LAN è attiva (5 GHz o 2,4 GHz), e i terminali LAN sono collegati.

≥ Le specifiche possono essere modificate senza preavviso.

2 Accoppiare con il router a banda

A Cavo CC (in dotazione)

Verificare l’orientamento dei connettori, e connetterli o sconnetterli in linea retta. (altrimenti i connettori possono deformarsi e questo può causare malfunzionamenti)

B Alimentatore CA (in dotazione)

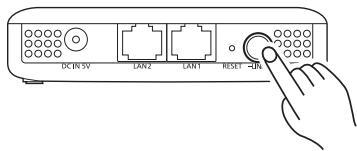

1 Premere il tasto di accoppiamento sul router a banda larga wireless. ≥ Per ulteriori informazioni sulle operazioni di accoppiamento, vedere le istruzioni per l'uso del router a banda larga wireless. 2 Selezionare 2,4 GHz o 5 GHz per effettuare il collegamento ad una rete. jPer effettuare il collegamento ad una rete 2,4 GHz: Tenere premuto il tasto [jLINK/-LEVEL] per circa da 3 a 6 secondi. jPer effettuare il collegamento ad una rete 5 GHz: Tenere premuto il tasto [jLINK/-LEVEL] per circa oltre 6 secondi. Rilasciare il tasto quando la spia LINK lampeggia una volta.

Non utilizzare alimentatori CA diversi da quello in dotazione.

C Ad una presa di corrente

Dopo la connessione, verificare che le spie si accendano come segue: 1 Si accende la spia POWER. 2 Le spie 5 G e 2,4 G si accendono. (È necessario circa 1 minuto perché si accenda questa spia.)

Tenendo premuto il tasto [jLINK/-LEVEL] si accende la spia LINK. Quando si rilascia il tasto, la spia LINK lampeggia e l'unità inizia a collegarsi alla rete con la banda di frequenza selezionata. Quando la spia LINK si spegne e si accendono la spia POWER e la spia 5 G o 2,4 G, la connessione è completata.

SH-WL40-TQBM0010_mst.book 17 ページ

3 Determinare dove posizionare questa unità.

1 Scollegare l'adattatore CA dalla presa elettrica. 2 Collegare l'adattatore CA di questa unità ad una presa elettrica posizionata tra il router a banda larga wireless e l'altoparlante wireless ALLTM a cui ci si desidera collegare. 3 Verificare che si accenda la spia della banda di frequenza della rete a cui è stato effettuato il collegamento nel Passaggio 2. (l 16) (È necessario circa 1 minuto perché la spia si accenda.) 4 Verificare la potenza del segnale ricevuto dal ricevitore wireless. Mentre sono accese la spia POWER e la spia 5 G o 2,4 G, premere il pulsante [jLINK/-LEVEL] (per circa meno di 1 secondo). Le spie si dovrebbero accendere per circa 2 secondi: Si accendono le spie LINK, LAN1, e LAN2 Potenza del segnale wireless LAN: forte Si accendono le spie LAN1 e LAN2 Potenza del segnale wireless LAN: normale

≥ Se non si accende nessuna spia o si accende solo una spia, spostare questa unità più vicino al router a banda larga wireless. È possibile utilizzare una prolunga disponibile in commercio per modificare la posizione di questa unità.

4 Collegare all'altoparlante wireless ALLTM. Posizionare l'altoparlante wireless ALLTM. ≥ Dopo aver posizionato questa unità, verificare che l'altoparlante wireless ALLTM possa essere collegato alla rete wireless LAN. ≥ Per informazioni su come effettuare il collegamento ad una rete wireless LAN e verificare lo stato del segnale sull'altoparlante wireless ALLTM, consultare le relative istruzioni per l’uso. ≥ Gli altoparlanti wireless ALLTM potrebbero collegarsi al router a banda larga wireless invece che a questa unità. Se accade ciò, disabilitare l'impostazione modalità standby dell'altoparlante wireless ALLTM. Potrebbe essere necessario resettare l'altoparlante. ≥ Fare in modo che la banda di frequenza di questa unità e quella dell'altoparlante wireless ALLTM corrispondano. ≥ Se un tentativo di connessione fallisce, ripetere la procedura dal Passaggio 2. (l 16)

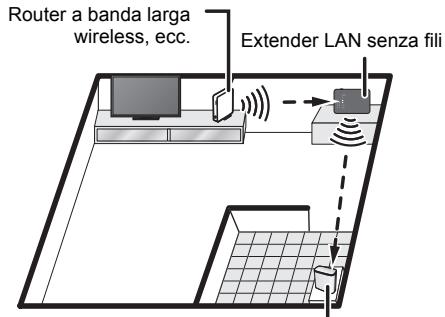

∫ Esempio di layout Router a banda larga wireless, ecc.

Extender LAN senza fili

≥ A seconda del materiale e del numero di pareti ed altri fattori ambientali, i segnali potrebbero essere bloccati. ≥ I segnali sono particolarmente vulnerabili a blocchi se è presente uno dei seguenti ostacoli tra il router a banda larga wireless o l'altoparlante wireless ALLTM e questa unità: oggetto in metallo (cemento armato, mobili in materiali metallici, ecc.), acqua, persona, ecc. ≥ L'uso di due o più Extender LAN senza fili (questa unità, router a banda larga wireless, ecc.) estenderà la copertura del segnale della propria rete wireless, ma questo causerà l'interruzione frequente dell'audio. Se non è possibile collegarsi ad una rete con il metodo di connessione descritto sopra, è possibile collegare questa unità ad un computer per creare una connessione. Per ulteriori dettagli, consultare le “Istruzioni per l’uso <Versione completa>”. http://panasonic.jp/support/global/cs/audio/ALL/ index.html

Supporto Per maggiori informazioni e ulteriori metodi di impostazione della rete, consultare le Istruzioni per l’uso <Versione completa>. Per ulteriore aiuto, visitare http://panasonic.jp/support/global/cs/audio/ ALL/index.html (Il sito è solo in inglese.)

Si accende la spia LAN2 Potenza del segnale wireless LAN: debole Dopo che le spie sono accese da circa 2 secondi, le spie LINK, LAN1, e LAN2 lampeggiano tre volte. ≥ Spostare questa unità in una posizione dove si accendono due o tre delle spie e posizionarla in quel punto.

Altoparlante wireless ALLTM TQBM0010
