BRUKSANVISNING SHWL40EG PANASONIC

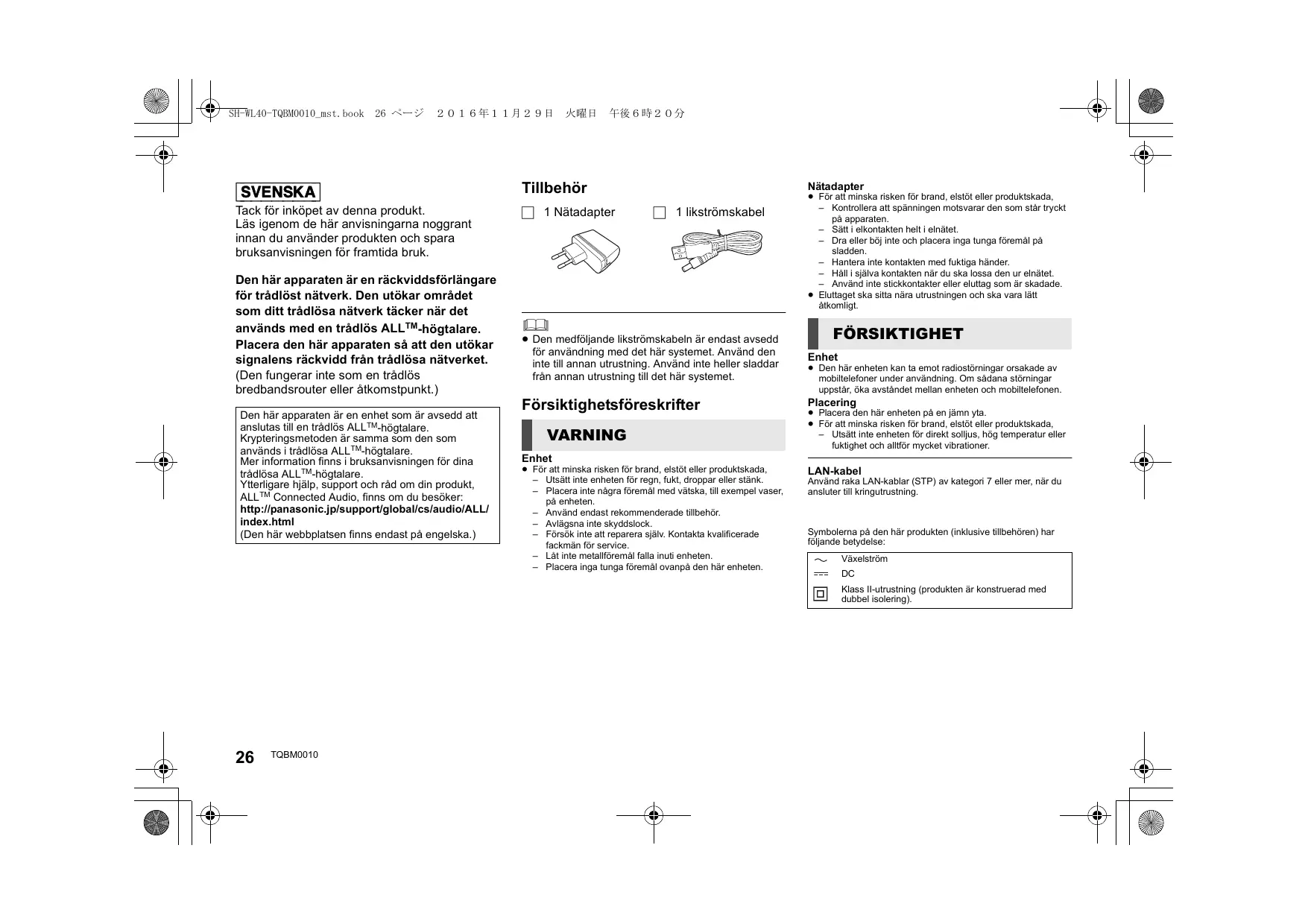

Tack för inköpet av denna produkt. Läs igenom de här anvisningarna noggrant innan du använder produkten och spara bruksanvisningen för framtida bruk.

Den här apparaten är en räckviddsförlängare för trådlöst nätverk. Den utökar området som ditt trådlösa nätverk täcker när det används med en trådlös ALLTM-högtalare. Placera den här apparaten så att den utökar signalens räckvidd från trådlösa nätverket. (Den fungerar inte som en trådlös bredbandsrouter eller åtkomstpunkt.) Den här apparaten är en enhet som är avsedd att anslutas till en trådlös ALLTM-högtalare. Krypteringsmetoden är samma som den som används i trådlösa ALLTM-högtalare. Mer information finns i bruksanvisningen för dina trådlösa ALLTM-högtalare. Ytterligare hjälp, support och råd om din produkt, ALLTM Connected Audio, finns om du besöker: http://panasonic.jp/support/global/cs/audio/ALL/ index.html (Den här webbplatsen finns endast på engelska.)

≥ För att minska risken för brand, elstöt eller produktskada, – Kontrollera att spänningen motsvarar den som står tryckt på apparaten. – Sätt i elkontakten helt i elnätet. – Dra eller böj inte och placera inga tunga föremål på sladden. – Hantera inte kontakten med fuktiga händer. – Håll i själva kontakten när du ska lossa den ur elnätet. – Använd inte stickkontakter eller eluttag som är skadade. ≥ Eluttaget ska sitta nära utrustningen och ska vara lätt åtkomligt.

≥ Den medföljande likströmskabeln är endast avsedd för användning med det här systemet. Använd den inte till annan utrustning. Använd inte heller sladdar från annan utrustning till det här systemet.

Försiktighetsföreskrifter

≥ Den här enheten kan ta emot radiostörningar orsakade av mobiltelefoner under användning. Om sådana störningar uppstår, öka avståndet mellan enheten och mobiltelefonen. ≥ Placera den här enheten på en jämn yta. ≥ För att minska risken för brand, elstöt eller produktskada, – Utsätt inte enheten för direkt solljus, hög temperatur eller fuktighet och alltför mycket vibrationer.

≥ För att minska risken för brand, elstöt eller produktskada, – Utsätt inte enheten för regn, fukt, droppar eller stänk. – Placera inte några föremål med vätska, till exempel vaser, på enheten. – Använd endast rekommenderade tillbehör. – Avlägsna inte skyddslock. – Försök inte att reparera själv. Kontakta kvalificerade fackmän för service. – Låt inte metallföremål falla inuti enheten. – Placera inga tunga föremål ovanpå den här enheten.

Använd raka LAN-kablar (STP) av kategori 7 eller mer, när du ansluter till kringutrustning.

Symbolerna på den här produkten (inklusive tillbehören) har följande betydelse: Växelström DC Klass II-utrustning (produkten är konstruerad med dubbel isolering).

Denna symbol indikerar separat insamling av avfall från elektriska och elektroniska produkter. Mer detaljerad information finns i “Bruksanvisning <fullständig version>”.

Referensguide för styrknappar

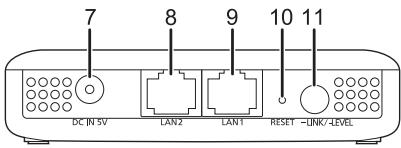

Använd ett gem eller ett liknande föremål för att trycka på den här knappen när den här apparaten t.ex. inte fungerar som den ska.

11 LINK / LEVEL-knapp

Deklaration om överensstämmelse (DoC) Härmed garanterar “Panasonic Corporation” att denna produkt överensstämmer med tillämpbara krav och andra föreskrifter i enlighet med direktiv 1999/5/EG. Kunder kan ladda ner en kopia av originaldeklarationen till våra R&TT-produkter från vår DoC-server: http://www.doc.panasonic.de Kontakt till representant: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Tyskland Denna produkt är i överensstämmelse med radiostandarderna i följande länder. GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI, TR WLAN-funktionen i den här produkten ska uteslutande användas inomhus. Den här produkten i syfte att ansluta till accesspunkten för 2,4 GHz eller 5 GHz WLAN. Produktens identifikationsmärkning sitter på enhetens undersida.

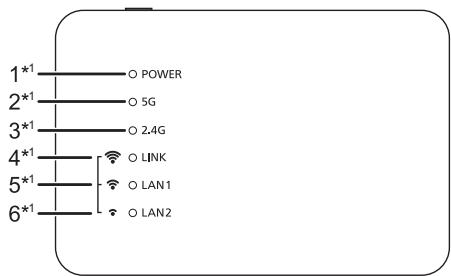

Strömindikator Den här enheten står i standby-läge när nätadaptern är ansluten. Den primära kretsen är alltid på när nätadaptern är ansluten till ett eluttag.

LINK / Indikator för det trådlösa nätverkets signalstyrka (stark)*2

LAN1 / Indikator för det trådlösa nätverkets signalstyrka (normal)*2

LAN2 / Indikator för det trådlösa nätverkets signalstyrka (svag)*2

Funktionen varierar beroende på hur länge knappen trycks in eller om den trycks in och hålls kvar. ≥Tryck på den och håll kvar i 3 till 6 sekunder för att ansluta till ett 2,4 GHz-nätverk. ≥Tryck på den och håll kvar i mer än 6 sekunder för att ansluta till ett 5 GHz-nätverk. ≥Tryck in den en väldigt kort tid (mindre än cirka 1 sekund) för att kontrollera signalstyrkan som tas emot från den trådlösa bredbandsroutern. *1 Tänds eller blinkar när motsvarande funktion används. *2 Indikerar den trådlösa bredbandsrouterns signalstyrka. ≥ När den här apparaten inte fungerar korrekt, ska du först dra ur nätadaptern och sedan sätta i den igen. Om problemet kvarstår, trycker du på [RESET]knappen med ett gem eller liknande föremål och håller in den i minst 5 sekunder tills LINK-indikatorn tänds och sedan släpper du knappen.

Anslutningar och inställningar

∫ ALLMÄNT Energiförbrukning Effektförbrukning i “nätverksstandbyläge”*1 Effektförbrukning i “nätverksstandbyläge”*2 Mått (BkHkD) Vikt Område för drifttemperatur Område för luftfuktighet

Cirka 3,0 W Cirka 2,3 W Cirka 2,5 W Cirka 100,0 mmk23,0 mmk67,2 mm Cirka 81,0 g

0 oC till r40 oC A Likströmskabel (medföljer)

10 % till 80 % RH (ingen kondensation)

B Nätadapter (medföljer)

*1 När det trådlösa nätverket är aktiverat (5 GHz eller 2,4 GHz) och LAN-uttagen är urkopplade. *2 När det trådlösa nätverket är aktiverat (5 GHz eller 2,4 GHz) och LAN-uttagen är inkopplade.

≥ Specifikationer kan vara föremål för ändringar utan förvarning.

Förberedelser Lås den på W52 om den trådlösa bredbandsroutern stöder W52, W53 och W56. (Hur du gör det kan du se i bruksanvisningen till den trådlösa bredbandsroutern.)

∫ AVSNITT OM UTTAG LAN-port

2 Koppla ihop med den trådlösa

Kontrollera kontakternas riktning och sätt sedan i dem rakt eller dra dem rakt ut. (Annars kan kontakterna böjas och deformeras, vilket kan leda till funktionsstörningar.)

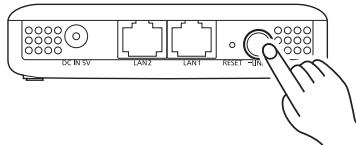

1 Tryck på kopplingsknappen på den trådlösa bredbandsroutern. ≥ Mer information om kopplingsfunktionen finns i bruksanvisningen till den trådlösa bredbandsroutern. 2 Välj 2,4 GHz eller 5 GHz för att ansluta till ett nätverk. jSå här ansluter du till ett 2,4 GHz-nätverk: Tryck och håll in [jLINK/-LEVEL]knappen i cirka 3 till 6 sekunder. jSå här ansluter du till ett 5 GHz-nätverk: Tryck på och håll in [jLINK/-LEVEL]knappen i mer än 6 sekunder. Släpp knappen när LINK-indikatorn blinkar en gång.

Använd inte någon annan nätadapter utom den medföljande nätadaptern.

C Till ett vägguttag

När du anslutit ska du kontrollera att indikatorerna tänds enligt följande: 1 POWER-indikatorn tänds. 2 Indikatorerna för 5 G och 2,4 G tänds. (Det tar cirka 1 minut innan denna indikator tänds.)

När man trycker och håller in [jLINK/-LEVEL]knappen kommer LINK-indikatorn att tändas. När du släpper knappen, kommer LINKindikatorn att blinka och apparaten kommer att börja ansluta till nätverket på det valda frekvensbandet. När LINK-indikatorn släcks och POWERindikatorn och 5 G eller 2,4 G-indikatorn tänds är anslutningen klar.

SH-WL40-TQBM0010_mst.book 29 ページ

3 Att avgöra var den här apparaten ska placeras.

1 Dra ut nätadaptern från vägguttaget. 2 Anslut den här apparatens nätadapter till ett vägguttag som sitter mellan den trådlösa bredbandsroutern och den trådlösa ALLTMhögtalaren som du vill ansluta till. 3 Kontrollera att indikatorn tänds för det frekvensband i nätverket som du anslöt till i steg 2. (l 28) (Det tar cirka 1 minut innan indikatorn tänds.) 4 Kontrollera signalstyrkan som tas emot från den trådlösa bredbandsroutern. Medan POWER-indikatorn och 5 G eller 2,4 Gindikatorn lyser, trycker du på [jLINK/LEVEL]-knappen (i mindre än cirka 1 sekund). Indikatorerna bör tändas i cirka 2 sekunder: LINK-, LAN1- och LAN2indikatorerna tänds Det trådlösa nätverkets signalstyrka: stark

LAN1- och LAN2-indikatorerna tänds Det trådlösa nätverkets signalstyrka: normal

≥ Om bara en indikator tänds eller om det inte tänds någon alls, flyttar du den här apparaten lite närmare den trådlösa bredbandsroutern. Du kan använda en vanlig förlängningssladd som finns i handeln för att byta placering på den här apparaten.

4 Anslut till den trådlösa ALLTMhögtalaren.

Placera den trådlösa ALLTM-högtalaren. ≥ Efter att ha placerat den här apparaten, kontrollerar du att den trådlösa ALLTM-högtalaren kan anslutas till det trådlösa nätverket. ≥ Mer information om hur man ansluter till ett trådlöst nätverk och kontrollerar signalstatus för den trådlösa ALLTM-högtalaren finns i dess bruksanvisning. ≥ Den trådlösa ALLTM-högtalaren kan inte ansluta till den här apparaten, men till den trådlösa bredbandsroutern. Om det händer, inaktiverar du standbylägesinställningen för den trådlösa ALLTMhögtalaren. Du kan också behöva återställa högtalaren, beroende på modell. ≥ Matcha den här apparatens frekvensband med det den trådlösa ALLTM -högtalaren använder. ≥ Försök med proceduren från steg 2 om ett anslutningsförsök misslyckas. (l 28)

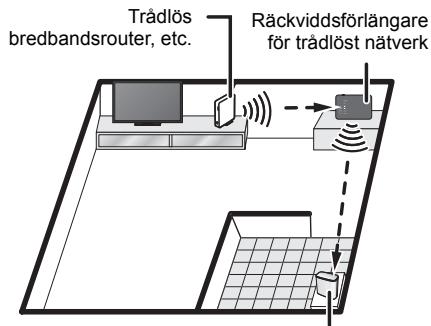

∫ Exempel på layout Trådlös bredbandsrouter, etc.

Räckviddsförlängare för trådlöst nätverk

≥ Beroende på materialen och antalet väggar och andra miljöfaktorer, kan signalerna blockeras. ≥ Signalerna blockeras särskilt lätt om det finns ett av följande hinder mellan den trådlösa bredbandsroutern och den trådlösa ALLTMhögtalaren och den här apparaten: metallföremål (armerad betong, möbler tillverkade av metallmaterial, etc.), vatten, människor, etc. ≥ Om man använder två eller fler räckviddsförlängare för trådlöst nätverk (den här apparaten, en trådlös bredbandsrouter, etc.) kommer signalens räckvidd att utökas för det trådlösa nätverket, men det kommer också att orsaka frekventa avbrott i ljudet. Om du inte kan ansluta till ett nätverk med den anslutningsmetod som beskrivs ovan, kan du ansluta den här apparaten till en dator för att göra anslutningen. Mer information finns i “Bruksanvisning <fullständig version>”. http://panasonic.jp/support/global/cs/audio/ALL/ index.html

Ytterligare support Mer information om andra nätverksinställningsmetoder, finns i Bruksanvisning <fullständig version>. Om du behöver ytterligare hjälp, gå till http://panasonic.jp/support/global/cs/audio/ ALL/index.html (Den här webbplatsen finns endast på engelska.)

LAN2-indikatorn tänds Det trådlösa nätverkets signalstyrka: svag

Efter att indikatorerna tänts i cirka 2 sekunder, kommer LINK-, LAN1-, och LAN2-indikatorerna att blinka tre gånger. ≥ Flytta den här apparaten till en plats där två eller tre av indikatorerna tänds och placera den där.

Trådlös ALLTM-högtalare
