MODE D'EMPLOI VL-WD613EX PANASONIC

Station du moniteur sans fil

Modèle VL-WD613EX

Sommaire

Introduction 2

Informations générales 2

Pour votre sécurité 3

Consignes de sécurité importantes 4

Autres informations importantes 4

Installation des piles 5

Chargement du moniteur secondaire 5

Montage mural 6

Enregistrement du produit sur le système d'intercom vidéo 6

Nettoyage 6

Spécifications 6

Introduction

Ce produit est un produit supplémentaire conçu pour être utilisé avec les systèmes d'intercom vidéo Panasonic suivants.

- VL-SWD501EX/VL-SWD501UEX (Station du moniteur principal : VL-MWD501EX)

(Les modèles correspondants sont susceptibles d'être modifiés sans préavis.)

Avant de pouvoir utiliser ce produit, vous devez l'enregistrer auprès de votre système d'intercom vidéo.

• Ce manuel décrit uniquement les procédures nécessaires pour enregistrer le produit et commencer à l'utiliser. Veuillez lire le Mode d'emploi du système d'intercom vidéo pour plus de détails.
• Le produit illustré dans le(s) manuel(s) fourni(s) est susceptible de varier légèrement par rapport au produit réel.

Noms de produits utilisés dans ce manuel

Modèle	Nom du produit	Nom dans le présent manuel
VL-MWD501EX	Station du moniteur principal	Moniteur principal
VL-WD613EX	Station du moniteur sans fil	Moniteur secondaire

Accessoire	Quantité
Adaptateur secteur/PNLV226CE*1	1
Adaptateur secteur/PNLV226E*1	1
Piles rechargeables*2	2
Chargeur	1

*1 Mettez correctement au rebut l'adaptateur secteur non utilisé.
*2 Veuillez lire le Mode d'emploi du système d'intercom vidéo pour des informations sur les piles de rechange.

Remarques :

- Vous aurez besoin des éléments supplémentaires suivants (achetés sur place) pour installer le chargeur au mur.

- Vis x 2 (pour montage mural) :

Préparez les vis en fonction du matériau, de la structure, de la solidité, etc., de la zone de montage, ainsi que du poids total des objets à installer.

- Veuillez lire le Mode d'emploi du système d'intercom vidéo pour des informations sur les accessoires supplémentaires/de rechange.

Informations générales

• En cas de problème, commencez par contacter votre revendeur.
• Veuillez lire la section "Informations générales" dans le Mode d'emploi du système d'intercom vidéo pour des informations sur la Directive R&TTE.

Pour référence ultérieure

Nous vous recommandons de conserver les informations suivantes pour faciliter les procédures de réparation dans le cadre de la garantie.

N° de série	Date d'achat
(indiquée dans le compartiment à piles du produit)Nom et adresse du revendeur

Pour votre sécurité

Pour éviter des blessures graves voire mortelles et des pertes matérielles, lisez attentivement cette section avant d'utiliser le produit, de façon à assurer son utilisation correcte et en toute sécurité.

AVERTISSEMENT

Prévention des incendies et des chocs électriques

• Utilisez uniquement la source d'alimentation électrique indiquée sur le produit. En cas de doute quant au type d'alimentation électrique domestique dont vous disposez, consultez votre revendeur ou votre compagnie d'électricité.
• Utilisez uniquement l'adaptateur secteur spécifié.
• Ne tentez pas de démonter ni d'altérer ce produit. Pour toute réparation, contactez un centre de réparation agréé.
• Ne touchez jamais l'adaptateur secteur avec les mains mouillées.
• Ne réalisez aucune action (telles qu'un assemblage, une torsion, un étirement, une mise en faisceau, un pliage forcé, un endommagement, une altération, une exposition à des sources de chaleur, ou un placement d'objets lourds sur l'adaptateur secteur) susceptible d'endommager l'adaptateur secteur. L'utilisation de ce produit avec un adaptateur secteur endommagé risquerait de provoquer un choc électrique, des courts-circuits, voire un incendie. Pour toute réparation, contactez un centre de réparation agréé.
• Ne surchargez pas la prise secteur au-delà des niveaux spécifiés ci-avant. Une surcharge résultant de nombreux branchements sur une même prise secteur peut générer une chaleur suffisamment importante pour provoquer un incendie.
• Ne placez jamais d'objets métalliques à l'intérieur du produit. Ne renversez jamais de liquides sur le produit. En cas d'introduction d'objets métalliques dans le produit ou de contact du produit avec un liquide, débranchez le produit de la prise secteur, puis contactez un centre de réparation agréé.
• N'utilisez pas de four à micro-ondes ni d'autres appareils, tels que des appareils de cuisson électromagnétiques, pour accélérer le processus de séchage des composants du produit.
• Insérez complètement l'adaptateur secteur dans la prise secteur. A défaut, un choc électrique et/ou une chaleur excessive susceptible de provoquer un incendie risquent de se produire. N'utilisez jamais d'adaptateurs secteur ni de prises secteur endommagés.
• Eliminez régulièrement la poussière, etc., de l'adaptateur secteur en le débranchant de la prise secteur, puis en l'essuyant avec un chiffon sec. Une accumulation de poussière risquerait de provoquer un défaut de protection

contre l'humidité, etc., susceptible d'être à l'origine d'un incendie.

• Débranchez le produit de la prise secteur s'il émet de la fumée, une odeur anormale ou un bruit inhabituel, ou en cas de chute ou d'endommagement physique du produit. Ces états peuvent être à l'origine d'un incendie ou d'un choc électrique. Assurez-vous que l'émission de fumée s'arrête et contactez un service de réparation agréé.
• Saisissez le corps principal (pas les parties métalliques) de l'adaptateur secteur pour le débrancher. Le débranchement de l'adaptateur secteur par son cordon ou les fiches du cordon peut résulter en un incendie, un choc électrique ou une blessure.

Prévention des accidents

• N'utilisez pas le produit dans des établissements médicaux si des réglementations régissant la zone en interdisent l'utilisation. Les hôpitaux et les établissements médicaux peuvent utiliser des équipements sensibles à l'énergie RF (radiofréquence) externe.
• N'installez pas et n'utilisez pas ce produit à proximité d'appareils à commande automatique, telles que des portes automatiques et des alarmes incendie. Les ondes radioélectriques émises par ce produit peuvent provoquer le dysfonctionnement de tels appareils, ce qui peut être à l'origine d'un accident.
• Consultez le fabricant de tout appareil médical personnel, tels que des stimulateurs cardiaques ou des appareils auditifs, pour déterminer s'ils sont correctement protégés contre l'énergie RF (radiofréquence) externe. (Ce produit fonctionne dans la plage de fréquence 1,88 GHz - 1,90 GHz, et la puissance de transmission RF est de 250 mW (max.).)

ATTENTION

Prévention des incendies et des chocs électriques

- N'utilisez pas le produit dans des zones exposées à de la pluie, à de l'humidité, à de la vapeur ou à de la fumée grasse, ni dans des zones excessivement poussiéreuses.

Prévention des accidents, des blessures et des dommages matériels

• N'utilisez pas le produit dans des zones instables ou des zones sujettes à de fortes vibrations. Une chute du produit pourrait en résulter, ce qui serait susceptible d'endommager le produit voire de provoquer des blessures.
• Ne placez pas vos oreilles à proximité de l'enceinte, car elle peut émettre des sons à volume élevé susceptibles de provoquer une perte d'acuité auditive.
• Ne placez aucun objet métallique (pièces de monnaie ou autres) dans le chargeur. Les objets métalliques peuvent devenir très chauds et provoquer des brûlures.

- Ne placez pas de cartes magnétiques ou d'autres dispositifs de stockage magnétique de données (tels que des cartes de crédit) à proximité du chargeur. Le non-respect de cette instruction peut résulter en des cartes ou des dispositifs inutilisables.

Piles du moniteur secondaire

Prévention des fuites, d'une génération de chaleur, d'une rupture ou d'accidents

• Nous vous recommandons d'utiliser les piles spécifiées dans le Mode d'emploi du système d'intercom vidéo. UTILISEZ UNIQUEMENT des piles Ni-MH rechargeables de type AAA (R03).
• Ne mélangez pas des piles usagées et des piles neuves.
• N'ouvrez et n'endommagez pas les piles. L'électrolyte des piles est corrosif et sa libération risquerait de provoquer des brûlures ou des blessures oculaires ou cutanées. L'électrolyte est toxique et peut s'avérer nocif en cas d'ingestion.

- Chargez uniquement les piles fournies ou identifiées comme utilisables avec le produit, conformément aux instructions et aux limitations spécifiées dans le présent manuel.

- Ne chauffez pas les piles et ne les jetez pas au feu.

- Ne touchez pas les extrémités des piles (⊕, ⊖) avec des objets métalliques.

- Manipulez les piles avec précaution. Evitez tout contact entre des matériaux conducteurs (bagues, bracelets ou clés, par exemple) et les piles, au risque de provoquer un court-circuit susceptible d'être à l'origine d'une surchauffe des piles et/ou du matériau conducteur, et de blessures.

- Chargez les piles uniquement à l'aide du chargeur et de l'adaptateur secteur spécifiés. A défaut, un gonflement ou une explosion des piles risquerait de se produire.

Consignes de sécurité importantes

Lors de l'utilisation de ce produit, observez toujours les consignes de sécurité élémentaires afin de réduire le risque d'incendie, de choc électrique et/ou de blessure corporelle.

1. N'utilisez pas ce produit à proximité d'eau. Par exemple, à proximité d'une baignoire, d'un lavabo, d'un évier ou d'une lessiveuse, dans un sous-sol humide ou à proximité d'une piscine, etc.

2. Utilisez uniquement l'adaptateur secteur et les piles spécifiés dans le présent manuel. Ne jetez pas les piles au feu.

Elles risqueraient d'exploser. Vérifiez si la réglementation locale donne des instructions spéciales concernant leur mise au rebut.

CONSERVEZ LES PRESENTES INSTRUCTIONS

Autres informations importantes

- L'adaptateur secteur est utilisé comme dispositif principal de déconnexion. Assurez-vous que la prise secteur est installée à proximité du produit et qu'elle est facilement accessible.

• Reportez-vous au Mode d'emploi du système d'intercom vidéo pour des informations sur les précautions relatives à l'utilisation du produit et à son environnement d'installation.
• L'utilisation du produit à proximité d'appareils électriques peut être à l'origine d'interférences. Eloignez-vous des appareils électriques.

Attention :

- Risque d'explosion en cas de remplacement des piles par des piles de type incorrect. Mettez les piles usagées au rebut conformément aux instructions.

Réparation, cession, mise au rebut ou retour du produit Demande de réparation du produit

- Notez que les réglages du produit peuvent être modifiés ou réinitialisés sur leurs valeurs par défaut pendant les opérations de réparation.

Remarque relative à la mise au rebut, à la cession ou au retour du produit

- Procédez au réglage "Initialiser" pour le produit. (→ Reportez-vous au Mode d'emploi du système d'intercom vidéo.) Les valeurs par défaut des réglages sont rétablies lorsqu'une initialisation est réalisée.

Avis aux utilisateurs concernant la collecte et l'élimination des batteries et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme (①, ②, ③) indique que les batteries et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des batteries et des appareils usagés, veuillez les déposer à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant batteries et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des batteries et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous débarrasser de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne

Ces symboles (①, ②, ③) ne sont valables que dans l'Union Européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les batteries

Le symbole (②) peut être combiné avec un symbole chimique (③). Dans ce cas, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Autres

- Il est interdit de démonter ou d'altérer ce produit. Pour toute réparation, contactez votre revendeur.

Installation des piles

• UTILISEZ UNIQUEMENT des piles Ni-MH rechargeables de type AAA (R03).
  – N'UTILISEZ PAS de piles alcalines/manganèse/Ni-Cd.
  – Assurez-vous que les polarités sont correctes (⊕, ⊖).

• Utilisez les piles rechargeables fournies (Ni-MH UNIQUEMENT). Lorsque vous devez les remplacer, nous vous recommandons d'utiliser les piles rechargeables Panasonic spécifiées dans le Mode d'emploi du système d'intercom vidéo.
• Essuyez les extrémités des piles (⊕, ⊖) à l'aide d'un chiffon sec.
• Evitez de toucher les extrémités des piles (⊕, ⊖) et les contacts de l'unité.

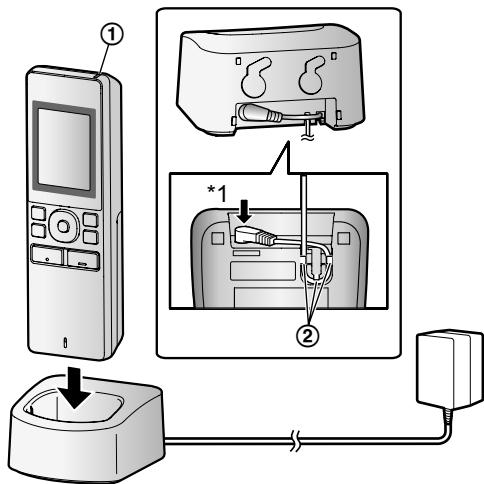

Chargement du moniteur secondaire

Connectez uniquement l'adaptateur secteur Panasonic fourni au chargeur ( page 2).

Connexions de l'adaptateur secteur

*1 Enfoncez fermement la fiche.
- Branchez le chargeur sur la prise secteur, puis placez le moniteur secondaire sur le chargeur pour le charger. La charge dure généralement 8 heures environ.

① Indicateur de charge

• pendant la charge : allumé

• une fois la charge terminée : éteint
  ② Crochet

• Chargez le moniteur secondaire pendant 15 minutes au minimum avant de l'enregistrer auprès du moniteur principal. Veillez à charger complètement le moniteur secondaire une fois l'enregistrement terminé.

• La charge peut durer plus longtemps dans les situations suivantes.

• Par basse température de fonctionnement. (→ page 6)

• Lorsque le moniteur secondaire est retiré du chargeur ou qu'il est utilisé pendant la charge.
• Lorsque le signal du moniteur secondaire est hors de portée ( _× ).

- Aucune surcharge du moniteur secondaire n'a lieu, même s'il se trouve en permanence sur le chargeur.

Niveau de charge des piles

Icône	Niveau de charge des piles
	Elevé
	Moyen
	Faible
	Charge nécessaire

- Reportez-vous à la page 6 pour en savoir plus sur les durées de fonctionnement du moniteur secondaire.

Remarques :

- Lorsque le moniteur secondaire est retiré du chargeur ou que l'adaptateur secteur est déconnecté pendant 1 semaine ou plus, retirez les piles afin de maintenir leurs performances et d'éviter leur décharge.

- Rechargez les piles avant d'utiliser à nouveau le moniteur secondaire.

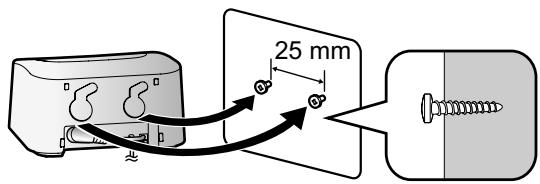

Montage mural

Remarques :

• Assurez-vous que le mur et la méthode de fixation sont suffisamment résistants pour supporter le poids de l'appareil.
• Insérez les vis (achetées sur place) dans le mur.

Enregistrement du produit sur le système d'intercom vidéo

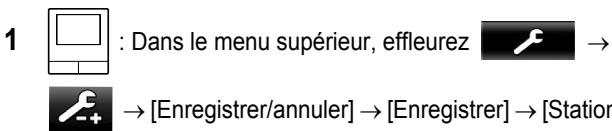

Les opérations décrites ici sont basées sur le moniteur principal de la série VL-SWD501EX. Reportez-vous au Mode d'emploi du système d'intercom vidéo pour plus d'informations.

d'écran secondaire] → sélectionnez le numéro du moniteur secondaire à enregistrer.

- Une fois cette opération terminée, utilisez le moniteur secondaire et effectuez la procédure ci-après dans un délai de 2 minutes environ.

2 *1 : Lorsque le message "Enregistrez le périphérique."

s'affiche sur l'écran du moniteur secondaire, appuyez sur

- "Enregistrement terminé" s'affiche.

*1 Pour ré-enregistrer des moniteurs secondaires annulés :

Nettoyage

Essuyez le produit à l'aide d'un chiffon doux et sec.

En cas d'encrassement excessif, essuyez le produit avec un chiffon légèrement humidifié.

Nettoyage du chargeur :

Par sécurité, débranchez le chargeur de l'alimentation électrique avant de le nettoyer.

Nettoyage du moniteur secondaire :

Pour éviter une activation accidentelle du moniteur secondaire, retirez ses piles avant de le nettoyer.

Spécifications

Corps principal

Source d'alimentation	Pile nickel-métal-hydrure (Ni-MH) rechargeable
Dimensions (mm)(hauteur × largeur × profondeur)	173×52×30 environ(parties saillantes exclues)
Masse (Poids)	160 g environ (piles incluses)
Environnement de fonctionnement	Température ambiante : de 0 °C à +40 °C environHumidité relative (sans condensation) : jusqu'à 90 %
Affichage	Affichage couleur 2,2 po environ
Plage de fréquence	1,88 GHz à 1,90 GHz
Méthode de conversation	Mains libres
Durée de fonctionnement*1	En mode de veille : 80 heures environ
Temps de charge*2	8 heures environ *3
Plage de transmission	100 m environ (distance en ligne droite depuis le moniteur principal)

*1 En cas d'utilisation complètement chargé par température de fonctionnement de 20 °C.
*2 Avec une température de fonctionnement de 20 °C. Le temps de charge peut être supérieur avec une température de fonctionnement inférieure à cette valeur.
*3 En cas d'enregistrement auprès du moniteur principal.

Chargeur

Source d'alimentation	Adaptateur secteur (PNLV226CE/PNLV226E)Entrée : 220-240 V ca, 0,1 A,50/60 HzSortie : 5,5 V cc, 0,5 A
Consommation électrique	En mode de veille : 0,4 W environ(lorsque le moniteur secondairen'est pas placé sur le chargeur)Pendant la charge : 1,4 W environ
Dimensions (mm)(hauteur × largeur × profondeur)	43×81×76 environ(parties saillantes exclues)
Masse (Poids)	Environ 70 g (hors adaptateur sec- teur)
Environnement de fonctionnement	Température ambiante : de 0 °C à +40 °C environHumidité relative (sans condensa-tion) : jusqu'à 90 %

Remarques :

• La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis.
• Le logiciel de ce produit repose partiellement sur le travail de l'Independent JPEG Group.
• Les noms, les noms de sociétés, les noms de produits, les noms de logiciels et les logos cités dans le présent manuel sont des marques ou des marques déposées des sociétés concernées.
