Type de produit	Chaîne audio (système stéréo) avec enceintes
Marque	Panasonic
Modèle	SC-MAX-4000
Puissance totale RMS	2400 W (haute 350 W/canal, medium 350 W/canal, basse 500 W/canal)
Sources audio	CD (CD-DA/MP3), radio FM/AM, USB (MP3), Bluetooth, AUX (2 entrées)
Bluetooth	Version 2.1+EDR, profils A2DP, AVRCP, SPP, OPP, FTP, portée 10 m
Dimensions (appareil principal)	492 x 221 x 421 mm (L x H x P)
Poids (appareil principal)	5,8 kg
Alimentation	220-240 V, 50 Hz
Consommation électrique	155 W (veille 0,4 W, veille Bluetooth 0,5 W)
Fonctions principales	Lecteur CD, radio FM/AM, Bluetooth, USB, NFC, microphone, enregistrement (mémoire interne 2 Go ou USB), effets sonores (EQ, D.Bass), effets d'éclairage, fonctions DJ, minuterie
Formats audio supportés	MP3 (lecture et enregistrement), CD-DA
Enceintes	2 voies + super woofer : tweeter 6 cm, woofer 20 cm, super woofer 30 cm, impédance haut 3 Ω / medium 3 Ω / bas 2 Ω
Microphone	Prise mono 6,3 mm, réglage de volume séparé
Mémoire interne	2 Go, enregistrement MP3 à 128 kbps
Accessoires fournis	Télécommande (pile incluse), 2 cordons d'alimentation, antenne cadre AM, antenne FM intérieure, adaptateur fiche antenne (UK/Irlande)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser d'alcool, diluant ou benzène.
Sécurité	Ne pas exposer à l'humidité, ne pas obstruer les orifices de ventilation, utiliser uniquement les accessoires recommandés, débrancher en cas d'inutilisation prolongée.
Indice de réparabilité	Non communiqué – pièces détachées disponibles : télécommande (N2QAYB001022), antennes, cordon d'alimentation

FOIRE AUX QUESTIONS - SC-MAX-4000 PANASONIC

Comment appairer un smartphone Bluetooth avec le SC-MAX-4000 ?

Appuyez sur la touche [3] de la télécommande pour sélectionner la source Bluetooth. Si 'PAIRING' ne s'affiche pas, appuyez sur [PLAY MENU], sélectionnez 'PAIRING', puis 'OK? YES'. Sur votre smartphone, recherchez les appareils Bluetooth et sélectionnez 'SC-MAX4000'. Si un code est demandé, saisissez '0000'. L'appairage est automatique après la sélection.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord que la pile est correctement installée (respect des polarités). Si le problème persiste, changez la pile. Assurez-vous qu'aucun obstacle ne bloque le capteur de la télécommande (portée 7 m, angle 20° haut/bas, 30° gauche/droite). Si nécessaire, réinitialisez le code de la télécommande : maintenez enfoncées les touches [OK] et [1] (code 1) ou [OK] et [2] (code 2) pendant 4 secondes.

Le son est déformé ou il n'y a pas de son. Que dois-je faire ?

Vérifiez le volume de l'appareil et des sources connectées. Assurez-vous que les enceintes sont correctement branchées (bornes de même couleur). Si le problème persiste, éteignez l'appareil, laissez-le refroidir et rallumez-le. Pour un son déformé lors de la réception radio, essayez de sélectionner le mode 'MONO' en FM ou ajustez le réglage 'BEATPROOF' en AM.

Comment brancher un microphone sur cette chaîne ?

Branchez un microphone (non fourni, fiche mono 6,3 mm) dans la prise [MIC] située sur le dessus de l'appareil principal. Utilisez le bouton [MIC VOL MIN/MAX] pour régler le volume du microphone. Pour chanter avec une musique de fond, lancez la lecture de la source souhaitée (CD, USB, etc.) et ajustez le volume général. Éloignez le microphone des enceintes pour éviter les larsens.

Le disque CD n'est pas lu ou l'affichage indique 'NO DISC'.

Assurez-vous que le disque est inséré correctement (étiquette vers le haut) et qu'il est propre et non rayé. Les CD-R/RW incomplets ou non finalisés peuvent ne pas être lus. Si de la condensation s'est formée, laissez l'appareil sécher 1 à 2 heures. Essayez un autre disque pour vérifier si le problème persiste.

Comment enregistrer la radio sur une clé USB ?

Branchez une clé USB (jusqu'à 32 Go, format FAT12/16/32) sur le port USB B. Syntonisez la station de radio souhaitée. Appuyez sur [USB REC ●/II] (ou [MEMORY REC ●/II] pour la mémoire interne) pour démarrer l'enregistrement. Pour arrêter, appuyez sur [■]. Vous pouvez également utiliser le mode 'TIME MARK' pour diviser l'enregistrement en plages de 5 minutes. L'enregistrement se fait au format MP3 128 kbps.

Puis-je connecter plusieurs appareils Bluetooth simultanément ?

Non, le système ne peut se connecter qu'à un seul périphérique Bluetooth à la fois. Si vous souhaitez connecter un autre appareil, déconnectez d'abord le premier (via le menu 'DISCONNECT?') ou appairez le nouveau en mode 'PAIRING'. La fonction One-Touch NFC permet de basculer rapidement entre deux appareils en touchant la zone NFC.

Que signifie le message 'F61' sur l'écran ?

Le code 'F61' indique un problème de connexion des enceintes. Vérifiez que les câbles d'enceintes sont correctement branchés aux bornes de même couleur (rouge/rouge, noir/noir) et qu'ils ne sont pas endommagés. Débranchez tout périphérique USB, éteignez l'appareil et rallumez-le. Si le message persiste, contactez un technicien.

Comment régler l'horloge et la minuterie de lecture ?

Pour régler l'horloge : appuyez sur [SETUP], sélectionnez 'CLOCK', puis réglez l'heure avec les touches [4] et [1] (cycle 24h). Pour la minuterie de lecture : appuyez sur [SETUP], sélectionnez 'TIMER ADJ', choisissez 'PLAY', réglez l'heure de début et de fin, puis la source audio. Activez la minuterie via 'TIMER SET' en sélectionnant 'PLAY ON'. L'appareil doit être en veille pour que la minuterie fonctionne.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. N'utilisez jamais d'alcool, de diluant pour peinture ni de benzène. Si vous utilisez un chiffon imprégné de produit chimique, lisez attentivement les instructions. Évitez de nettoyer l'intérieur de l'appareil.

MODE D'EMPLOI SC-MAX-4000 PANASONIC

Nous vous remercions pour votre achat de cet appareil.

Pour en obtenir des performances optimales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Conservez ce manuel.

Votre appareil et les illustrations peuvent se présenter différemment.

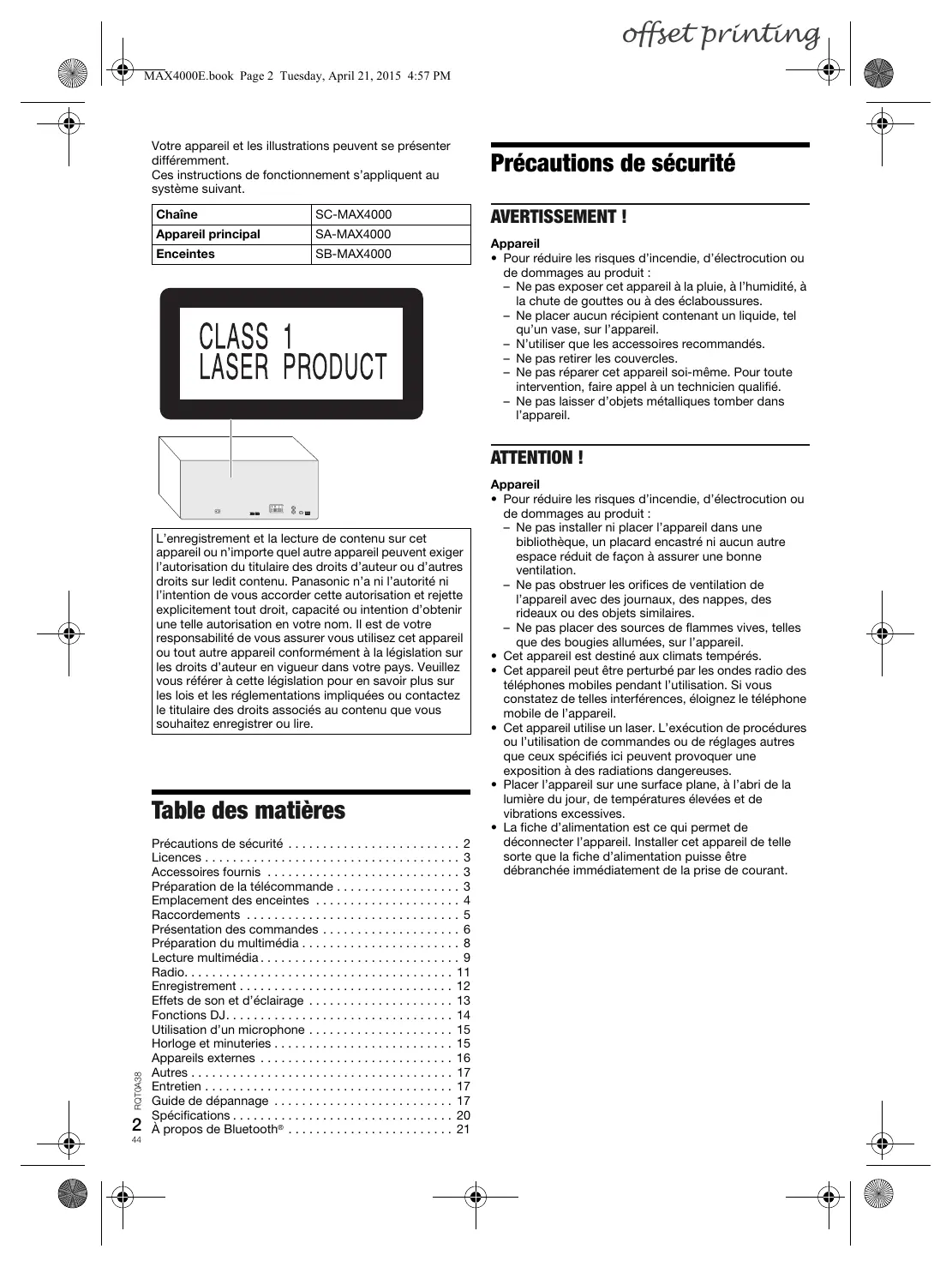

Ces instructions de fonctionnement s'appliquent au système suivant.

Chaine	SC-MAX4000
Appareil principal	SA-MAX4000
Enceintes	SB-MAX4000

L'enregistrement et la lecture de contenu sur cet appareil ou n'importe quel autre appareil peuvent exiger l'autorisation du titulaire des droits d'auteur ou d'autres droits sur ledit contenu. Panasonic n'a ni l'autorité ni l'intention de vous accorder cette autorisation et rejette explicitement tout droit, capacité ou intention d'obtenir une telle autorisation en votre nom. Il est de votre responsabilité de vous assurer vous utilisez cet appareil ou tout autre appareil conformément à la législation sur les droits d'auteur en vigueur dans votre pays. Veuillez vous référer à cette législation pour en savoir plus sur les lois et les réglementations impliquées ou contactez le titulaire des droits associés au contenu que vous souhaitez enregistrer ou lire.

Table des matières

Précautions de sécurité 2 Licences 3 Accessoires fournis 3 Préparation de la télécommande 3 Emplacement des enceintes 4 Raccordements 5 Présentation des commandes 6 Préparation du multimédia 8 Lecture multimedia. 9 Radio. 11 Enregistrement 12 Effets de son et d'éclairage 13 Fonctions DJ. 14 Utilisation d'un microphone 15 Horloge et minuteries 15 Appareils externes 16 Autres 17 Entretien 17 Guide de dépannage 17 Specifications 20 A propos de Bluetooth 21

Appareil

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit: - Ne pas exposer cet appareil à la pluie, à l'humidité, à la chute de gouttes ou à des éclaboussures. - Ne placer aucun contenant un liquide, tel qu'un vase, sur l'appareil. - N'utiliser que les accessoires recommandés. - Ne pas retirer les couvercles. - Ne pas réparer cet appareil soi-même. Pour toute intervention, faire appel à un technicien qualifié. - Ne pas laisser d'objets métalliques tomber dans l'appareil.

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• Ne pas installer ni placer l'appareil dans une bibliothèque, un placard encastré ni dans aucun autre espace réduit de façon à assurer une bonne ventilation.
• Ne pas obstruer les orifices de ventilation de l'appareil avec des journaux, des nappes, des rideaux ou des objets similaires.
• Ne pas placer des sources de flammes vives, telles que des bougies allumées, sur l'appareil.
• Cet appareil est destiné aux climats tempérés.
• Cet appareil peut être perturbé par les ondes radio des téléphones mobiles pendant l'utilisation. Si vous constatez de telles interférences, éloignez le téléphone mobile de l'appareil.
• Cet appareil utilise un laser. L'exécution de procédures ou l'utilisation de commandes ou de réglages autres que ceux spécifiés ici peut provoquer une exposition à des radiations dangereuses.
• Placer l'appareil sur une surface plane, à l'abri de la lumière du jour, de températures élevées et de vibrations excessives.
• La fiche d'alimentation est ce qui permet de déconnecter l'appareil. Installer cet appareil de telle sorte que la fiche d'alimentation puisse être débranchée immédiatement de la prise de courant.

Pile

• L'utilisation d'une pile de rechange incorrecte peut entraîner des risques d'explosion. N'utiliser qu'une pile identique ou le type de pile recommandé par le fabricant. Lors de la mise au rebut des piles, contacter les autorités locales ou le revendeur pour connaître la méthode de mise au rebut appropriée.
• Ne pas chauffer ni exposer à une flamme.
• Ne pas laisser la/les pile(s) dans un véhicule exposé à la lumière directe du soleil, portes et vitres fermées pendant une longue période.
• Ne pas démonter ou court-circuiter les piles.
• Ne pas charger la pile alcaline ou au manganèse.
• Ne pas utiliser de piles dont l'enveloppe a été retirée.
• Retirez la pile si vous n'utilisez pas la télécommande pendant une longue période de temps. Ranger dans un endroit frais et sec.

Licences

Le nom et les logos de la marque Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est effectuée sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.

Google Play et Android sont des marques de commerce de Google Inc.

Technologie MPEG avec ses 3 couches de codage audio sous licence de Fraunhofer IIS et de Thomson.

Accessoires fournis

Vérifier que tous les accessoires fournis sont prêts.

2 Cordon d'alimentation secteur 1 Antenne-cadre AM 1 Antenne FM intérieure

1 Télécommande (N2QAYB001022) 1 Pile de la télécommande Pour le Royaume-Uni et l'Irlande

1 Adaptateur de fiche d'antenne

Attention!

Garder l'adaptateur de fiche d'antenne hors de portée des enfants qui pourraient l'avaler.

Remarque :

Utiliser le cordon d'alimentation secteur adapté à votre prise secteur domestique.

Préparation de la télécommande

Utiliser des piles alcalines ou au manganèse.

Installez la pile de sorte que les pôles (+ et -) soient alignés avec ceux de la télécommande.

Emplacement des enceintes

Placer les enceintes de sorte que le tweeter soit du côté extérieur.

Tweeter

N'utiliser que les enceintes fournies.

Vous pouvez endommager le système et diminuer la qualité du son si vous utilisez d'autres enceintes.

Remarque :

• Gardez vos enceintes à plus de 10 mm de l'unité principale pour la ventilation.
• Placez les enceintes sur une surface plane en toute sécurité.

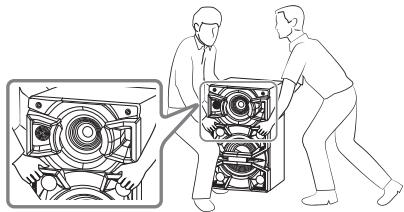

• Plusieurs personnes sont nécessaires pour déplacer, incliner ou porter les enceintes.

Attention!

Utiliser les enceintes seulement avec la chaîne recommandée. Sinon, l'amplificateur et les enceintes peuvent subir des dommages, et il y aura risque d'incendie. En cas de dommages ou de changement brusque des performances, s'adresser à un technicien de réparations qualifié. - Ne pas modifier les enceintes ou les fils d'enceintes au risque d'endommager l'appareil. - Suivre les procédures figurant dans ces instructions lorsqu'on monte les enceintes. - Ne pas toucher les surfaces réverbérantes des cônes d'enceinte :

• Cela pourrait endommager le cône d'enceinte.
• Le cône d'enceinte peut être chaud.

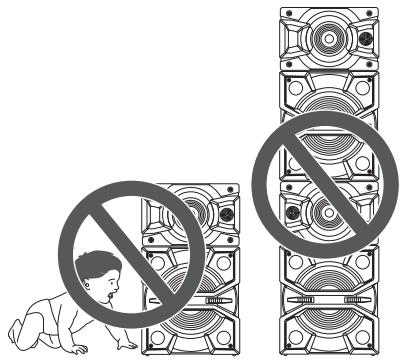

• Faire attention en cas de proximité de bébés ou d'enfants.
• Ne pas empiler les enceintes.

• Ces enceintes n'ont pas de blindage magnétique. Ne pas les placer près de téléviseurs, d'ordinateurs ou d'autres appareils facilement influencés par le magnétisme.
• Lorsque vous jouez à des niveaux élevés pendant une longue période, elles peuvent causer des dommages aux enceintes et diminuer la durée de vie des enceintes.
• Diminuer le volume dans ces conditions pour éviter tout dommage :

Lorsque le son est de forme. Lorsque vous ajustez la qualité sonore.

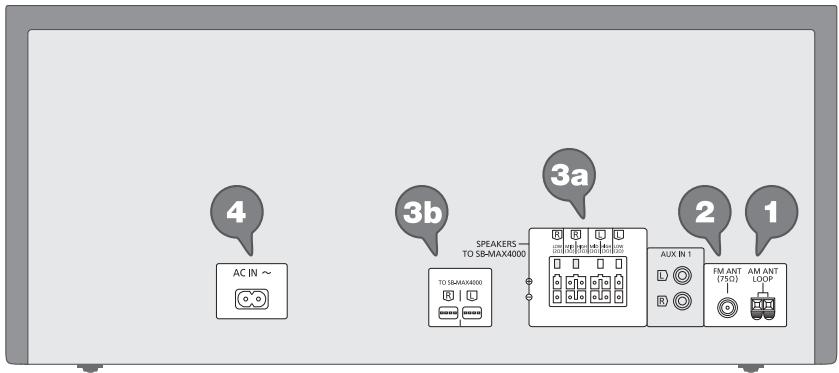

Raccordements

Brancher le cordon d'alimentation dans la prise secteur une fois que tous les autres raccordements ont été effectués.

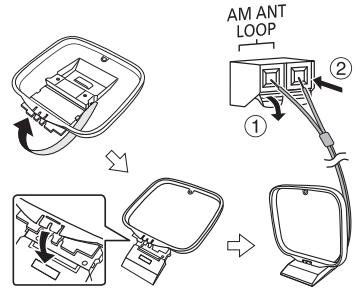

1 Raccorder l'antenne-cadre AM.

Placer l'antenne ABOUT sur sa base jusqu'à ce qu'elle s'enclenche.

3 Raccorder les enceintes.

Raccordez les câbles d'enceintes aux bornes de même couleur.

2 Raccorder l'antenne FM interieure.

Placer l'antenne là où la réception est maximale.

4 Raccorder le cordon d'alimentation secteur.

Ne pas utiliser le cordon d'alimentation secteur d'un autre appareil.

Économie d'énergie

L'appareil consomme une petite quantité d'électricité quand il est en mode veille. Débrancher l'alimentation si vous n'utilisez pas l'appareil.

Certains réglages seront perdus après avoir débranché l'appareil. Vous devez les régler de nouveau.

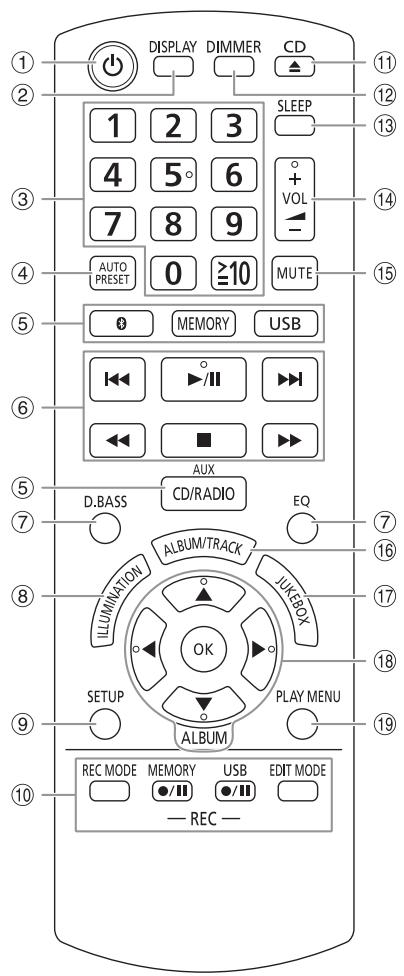

Présentation des commandes

Effectuer les procédures avec la télécommande. Il est également possible d'utiliser les touches de l'appareil principal, si ce sont les mêmes.

① Interrupteur de veille/marche [U], [U/I] Appuyer sur cet interrupteur pour faire basculer l'appareil du mode de marche au mode de veille, et vice versa. En mode de veille, l'appareil continue de consommer une petite quantité de courant. ② Afficher les informations le contenu ③ Touches numériques

Pour sélectionner un numéro à 2 chiffres

Exemple : 16 : [≥10] → [1] → [6]

④ Prégler automatiquement la station radio

Sélectionner la source audio

Sur l'appareil principal :

Appuyer et maintenir [P-APAIRING] pour démarrer

L'appairage Bluetooth®.

(6) Commande de lecture de base ⑦ Sélectionner des effets sonores ⑧ Sélectionner des effets d'éclairage d'ambiance ⑨ Voir le menu de configuration ⑩ Enregistrement des commandes d'opérations ① Ouvrir ou fermer le tiroir du disque ⑫ Diminuer la luminosité de l'écran

Pour annuler, ré-appuyez sur la touche.

13 Régler la minuterie de mise en veille ④ Ajuster le niveau de volume

15 Désactiver le son

Pour annuler, ré-appuyez sur la touche. « MUTE » est également annulé lorsque vous ajustez le volume ou lorsque vous éteignez l'appareil.

16 Sélectionner un album ou une plage MP3

17 Sélectionner le DJ Jukebox 18 Sélectionner ou confirmer l'option 19 Afficher le menu de lecture

Vue de dessus

20 Touches directes des fonctions DJ

Appuyer sur [DJ JUKEBOX], [DJ SAMPLER] ou [DJ EFFECT] pour activer la fonction DJ.

Appuyer sur [DJ1] à [DJ6] sur l'appareil principal pour sélectionner la fonction souhaitée.

Pour annuler, ré-appuyer sur la touche sélectionnée [DJ1] à [DJ6].

21 Activer la fonction DJ

Pour annuler, ré-appuyez sur la touche.

22 Sélectionner un album ou une plage MP3

Appuyer sur [ALBUM/TRACK] pour sélectionner l'album ou la plage.

Parcourir les plages ou albums

Tournez [MULTI CONTROL] pour naviguer.

Pour lancer la lecture depuis la sélection, appuyer sur [▶/II].

23 Platine pour commande DJ et multi

24 Capteur de la télécommande

Distance : Dans le rayon de 7 m environ

Angle : Environ de haut en bas, à gauche et à droite

25 Afficheur

26 USB A

Port USB (

Voyant d'état USB

Lire les plages MP3.

27 USB B

Port USB

Voyant d'état USB

Lire les plages MP3.

Enregistrer du son ou des plages de musique.

28 Zone de contact NFC 29 AUX IN 2 casque 30 Prise du microphone 31 Régler le niveau de volume du microphone Tiroir de disque

Disque

1 Appuyez sur [CD ] (appareil principal: [OPEN/CLOSE]) pour ouvrir le tiroir de disque. Y mettre un disque avec l'étiquette faisant face vers le haut. Appuyer de nouveau sur pour refermer le tiroir. 2 Appuyer sur [CD/RADIO/AUX] pour sélectionner « CD ».

Préparation

Avant de connecter un périphérique USB sur l'appareil, veillez à effectuer une sauvegarde des données.

1 Réduire le volume et raccorder le périphérique USB au port USB. Immobiliser l'appareil principal lors du raccordement ou de la déconnexion du périphérique USB. 2 Appuyer sur [USB] (appareil principal : [MEMORY/USB]) pour sélectionner « USB A » ou « USB B ». Le voyant d'état USB s'éclaire en rouge une fois sélectionné.

Remarque :

Ne pas utiliser un câble d'extension USB. L'appareil ne reconnaît pas le périphérique USB connecté par un câble.

Bluetooth®

Vous pouvez connecter et couper un périphérique audio sans fil via Bluetooth®.

Préparation

• Activer la fonction Bluetooth® du périhérique et rapprocher le périhérique du système.
• Lire les instructions de fonctionnement du périhérique pour des détails.

Préparation

Si cet appareil est connecté à un périphérique Bluetooth®, le déconnecter (→ « Déconnexion d'un périphérique »).

1 Appuyer sur [3]. Si « PAIRING » s'affiche, passer à l'étape 4. 2 Appuyer sur [PLAY MENU] pour sélectionner « PAIRING ». 3 Appuyer sur [«, »] pour sélectionner « OK? YES » puis appuyer sur [OK].

« PAIRING » s'affiche.

Pour annuler, sélectionner « OK? NO »

Sélectionner « SC-MAX4000 » dans le menu Bluetooth® du périphérique.

Si le système demande un code d'accès, saisir « 0000 »

Le périphérique se connecte automatiquement à ce système une fois l'appairage terminé.

Le nom du périhérique connecté s'affiche pendant quelques secondes.

Utilisation de l'appareil principal

1. Appuyer et maintenir la touche [8 - PAIRING] enfoncée jusqu'à ce que « PAIRING » s'affiche. 2. Sélectionner « SC-MAX4000 » dans le menu Bluetooth® du périphérique.

Remarque :

Vous pouvez appairer jusqu'à 8 périphériques avec ce système. Si un 9ème périphérique est appairé, le périphérique resté le plus longtemps inutilisé est remplacé.

Préparation

Si cet appareil est connecté à un périphérique Bluetooth®, le déconnecter (→ « Déconnexion d'un périphérique »).

1 Appuyer sur [3]. « BLUETOOTH READY » s'affiche. 2 Sélectionner « SC-MAX4000 » dans le menu Bluetooth® du périphérique. Le nom du périphérique connecté s'affiche pendant quelques secondes. 3 Lancer la lecture sur le périphérique.

Remarque :

• Un périphérique doit être apparié pour la connexion.
• Ce système ne peut se connecter qu'à un seul périphérique à la fois.
• Si la source « BLUETOOTH » est sélectionnée, cet appareil essaie automatiquement de se connecter au dernier périphérique connecté. (« LINKING » s'affiche au cours de ce processus.)

Déconnexion d'un périphérique

1. Appuyer sur [8]. 2. Appuyer sur [PLAY MENU] pour sélectionner « DISCONNECT? ». 3. Appuyer sur [«, »] pour sélectionner « OK? YES » puis appuyer sur [OK].

« BLUETOOTH READY » s'affiche.

Pour annuler, sélectionner « OK? NO »

Remarque :

Un périphérique est déconnecté quand vous :

• Sélectionnez une source audio différente.
• Déplacez le périphérique hors de la plage maximale.
• Désactivez la transmission Bluetooth® du périphérique.
• Éteignez le système ou le périphérique.

Pour les périphériques bluetooth® (périphériques android™) compatibles NFC uniquement

Simplement en mettant en contact un périphérique Bluetooth® compatible NFC (Near Field Communication) avec le système, vous pouvez compléter toutes les préparations, de l'enregistrement d'un périphérique Bluetooth® à l'établissement d'une connexion.

Une version du périphérique Android inférieure à 4.1 nécessite l'installation de l'application « Panasonic MAX Juke » (gratuite).

Saisissez « Panasonic MAX Juke » dans le champ de recherche de Google Play™ pour rechercher puis sélectionnez « Panasonic MAX Juke ». Lancer l'application.

• Suivre les instructions pour effectuer les réglages.
• S'assurer d'utiliser la dernière version de l'application.

Préparation

Activer la fonction NFC du périphérique.

1. Appuyer sur [3]. 2. Remettre le périphérique en contact avec la zone de contact NFC de l'appareil principal [8].

Périphérique Bluetooth® (non fourni)

• Maintenir le périphérique jusqu'à entendre un bip, vibrer ou afficher une fenêtre pop-up, puis éloignez le périphérique de l'appareil.
• Une fois l'enregistrement et la connexion du périphérique terminés, le nom du périphérique connecté s'affiche sur le système pendant quelques secondes.
• Si la connexion n'est pas établie malgré la mise en contact de votre périphérique avec la zone de contact NFC, changez sa position de contact. La connexion peut s'améliorer si vous utilisez l'application « Panasonic MAX Juke »

Remarque :

• Pendant la connexion, vous pouvez en connecter un autre en le mettant en contact avec la zone NFC de l'appareil principal. Le périphérique précédent est automatiquement déconnecté.
• En fonction du périphérique :

-La connexion One-Touch peut ne pas fonctionner. - La position de la zone de contact NFC du périhérique peut être différente. - Une fois la connexion établie, il se peut que la lecture démarre automatiquement.

Lecture multimédia

Les repères suivants indiquent la disponibilité de la fonction.

CD: CD-R/RW en format CD-DA ou avec des fichiers MP3.

USB: Périphérique USB avec des fichiers MP3. BLUETOOTH: Périphérique Bluetooth®.

MEMORY: Mémoire interne 2 Go (se référer à « Enregistrement » pour ajouter des plages à la mémoire interne).

Lecture de base

CD USB BLUETOOTH MEMORY

Lecture	Appuyer sur [►/II].
Arrêté	Appuyer sur [■].USB MEMORYLa position est mise en mémoire.« RESUME » s'affiche.Appuyer de nouveaux deux fois pour arrêtecomplètement.
Pause	Appuyer sur [►/II].Réappuyer pour continuer la lecture.
Saut	Appuyer sur [I<▲] ou [►>I](appareilprincipal : [I<▼/▲] ou [►>/►>I]) pour sauter une plage.CD USB MEMORYAppuyer sur [▲,▼] pour sauter un albumMP3.
Recherche	Maintenir la touche [►] ou [►] (appareilprincipal : [I<▼/▲] ou [►>/►>I])enforcée.

Remarque :

En fonction du périhérique Bluetooth®, certaines opérations peuvent ne pas fonctionner.

Affichage des informations disponibles

Les informations disponibles telles que l'album MP3 et le numéro de plage sont visibles sur le panneau d'affichage.

Appuyer sur [DISPLAY].

Remarque :

• Nombre maximal de caractères affichables : Environ 32
• Cet appareil peut afficher les balises ID3 versions 1.0, 1.1 et 2.3.
• Les données de texte que l'appareil ne prend pas en charge peuvent s'afficher différemment.

CD USB MEMORY

1 Appuyer sur [PLAY MENU]. 2 Appuyer sur [, ] pour sélectionner le réglage et appuyer sur [OK].

OFF PLAYMODE	Annuler le réglage.
1-TRACK 1 ▼	Lire une plage sélectionnée. Appuyer sur les touches numériques pour sélectionner la plage.
1-ALBUM 1 ▼	Lire un album MP3 sélectionné. Appuyer sur [▲,▼] pour sélectionner un album MP3.
RANDOM RND	Lire toutes les plages de manière aléatoire.
1-ALBUM RANDOM 1 ▼ RND	Lire toutes les plages d'un album MP3 sélectionné de manière aléatoire. Appuyer sur [▲,▼] pour sélectionner un album MP3.
ALL REPEAT ○	Répéter toutes les plages.
1-TRACK REPEAT 1 ▼ ○	Répéter 1-TRACK.
1-ALBUM REPEAT 1 ▼ ○	Répéter 1-ALBUM.
RANDOM REPEAT RND ○	Répéter la lecture aléatoire.
1-ALBUM RANDOM REPEAT 1 ▼ RND ○	Répéter 1-ALBUM RANDOM.

Remarque :

• Pendant la lecture aléatoire, il n'est pas possible d'accéder directement aux plages déjà lues.
• Le réglage est annulé lorsque vous ouvrez le tiroir de disque.

Mode de liaison

Il est possible de changer le mode de liaison pour l'adapter au type de connexion.

Préparation

Si cet appareil est connecté à un périphérique Bluetooth®, le déconnecter (→ « Déconnexion d'un périphérique »).

1 Appuyer sur [PLAY MENU] pour sélectionner « LINK MODE ». 2 Appuyer sur [4, ] pour sélectionner le mode et appuyer sur [OK].

MODE 1	Accent sur la connectivité.
MODE 2	Accent sur la qualité sonore.

Remarque :

Sélectionner « MODE 1 » si le son est déformé.

Remarque sur le disque

• Cet appareil peut lire les CD-R/RW contenant des fichiers MP3 ou CD-DA.
• Avant la lecture, finalisez le disque sur le dispositif sur lequel il a été enregistré.
• Il est possible que certains CD-R/RW ne puissent pas être lus en raison de l'état de l'enregistrement.

Remarque sur les périphériques USB

• La connexion de cet appareil avec tous les périphériques USB n'est pas garantie.
• Cet appareil prend en charge l'USB 2.0 pleine vitesse.
• Cet appareil peut prendre en charge des périphériques USB jusqu'à 32 Go.
• Seul le système de fichiers FAT 12/16/32 est pris en charge.

Remarque sur les fichiers MP3

• Les fichiers sont définis en tant que plages et les dossiers sont définis en tant qu'albums.
• Les plages doivent comporter l'extension «.mp3» ou «.MP3»
• Les plages ne seront pas forcément lues dans l'ordre dans lequel vous les avez enregistrées.
• Certains fichiers peuvent ne pas fonctionner en raison de la taille du secteur.

Fichier MP3 sur un disque

• Cet appareil peut accéder au maximum à : - 255 albums (y compris le dossier racine) - 999 plages - 20 sessions
• Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf pour les formats étendus).

Fichier MP3 sur un périphérique USB

• Cet appareil peut accéder au maximum à :
• 800 albums (y compris le dossier racine)
• 8000 plages
• 999 plages dans un album

Radio

Preparation

Appuyer sur [CD/RADIO/AUX] pour sélectionner « FM » ou « AM »

Réglage manuel

Appuyer sur [ ] ou [▶▶] pour symphoniser la station souhaitée.

Pour effectuer automatiquement la syntonisation, appuyer sur la touche et la maintenir enfoncée jusqu'à ce que la fréquence commence à changer rapidement. « STEREO » s'affiche lors de la réception d'une émission stéréo.

Utilisation de l'appareil principal

1 Appuyer sur [TUNE MODE] pour sélectionner « MANUAL ». 2 Appuyer sur [1/4] ou [▶▶▶] pour synchroniser la station souhaitée.

Préreglage de la mémoire

Il est possible de préréglage jusqu'à 30 stations FM et 15 stations AM.

Préreglage automatique

1 Appuyer sur [AUTO PRESET] pour sélectionner « LOWEST » ou « CURRENT »

LOWEST

La syntonisation commence à partir de la féquence la plus)basse.

CURRENT

La syntonisation commence à partir de la féquence en cours.

2 Appuyer sur [OK] pour lancer le préRéglage.

Le tune pré règle toutes les stations captées sur les canaux dans l'ordre croissant.

Pour annuler, appuyer sur [■].

Préreglage manuel

1 Appuyer sur [←] ou [▶] (appareil principal : [←/←] ou [▶/▶]) pour synchroniser la station souhaitée. 2 Appuyer sur [OK]. 3 Appuyer sur les touches numériques pour sélectionner un numéro préréglé.

Effectuer les étapes 1 à 3 à nouveau afin de prérégler plus de stations.

La nouvelle station remplace toute station qui occupe le même numéro préréglé.

Sélection d'une station préenregistrée

Appuyer sur les touches numériques, [i ▲ ▲ ] ou [▶▶] pour sélectionner la station prééglée.

Utilisation de l'appareil principal

1. Appuyer sur [TUNE MODE] pour sélectionner « PRESET ». 2. Appuyer sur [1/4] ou [▶▶] pour sélectionner la station prérogée.

Amélioration de la qualité sonore

Lorsque « FM » est sélectionné

1 Appuyer sur [PLAY MENU] pour sélectionner « FM MODE ». 2 Appuyer sur [4, ] pour sélectionner « MONO » puis appuyer sur [OK].

Pour annuler, sélectionner « STEREO »

“MONO” est également annulé lorsque vous modifiez la fréquence.

Pour mémoriser le réglage

Passer à l'étape 2 sur « Préréglage manuel »

Lorsque « AM » est sélectionné

1 Appuyer sur [PLAY MENU] pour sélectionner « BEATPROOF ». 2 Appuyer sur [4, 1] pour sélectionner le réglage fournissant la meilleure réception et appuyer sur [OK].

Réglage de la répartition AM

Sur l'appareil principal

Ce système peut également recevoir des émissions AM réparties en séquences de 10kHz

1 Appuyer sur [CD/RADIO/AUX] pour sélectionner « FM » ou « AM » 2 Maintenir la touche [CD/RADIO/AUX] enfoncée.

Après quelques secondes, l'écran affiche la radio fréquence minimale actuelle. Relâcher la touche lorsque la fréquence minimale change.

• Pour revenir au réglage initial, effectuez les étapes ci-dessus à nouveau.
• Les fréquences préenregistrées sont effacées après avoir modifié le réglage.

Enregistrement

Ce système peut enregistrer jusqu'à 800 dossiers (999 plages maximum dans un album) ou un total de 8000 plages, en fonction de la capacité de stockage disponible de la mémoire interne ou du périphérique USB inséré dans USB B.

Pour vérifier l'espace de stockage

En mode d'arrêt, appuyer sur [DISPLAY].

• « UPDATE » s'affiche lorsque l'appareil est en train de s'afficher le périphérique.
• « NO DEVICE » s'affiche si aucun périphérique USB n'est raccordé à USB B.

Remarque :

• Tous les enregistrements sont au format «.mp3 »
• Vous ne pouvez pas enregistrer lorsqu vous utilisez le mode de lecture aléatoire.
• La fonction DJ est désactivée pendant l'enregistrement.
• Le mode de Répétition de lecture est désactivé en cours d'enregistrement.
• Un nouvel album est ajouté à chaque fois que vous effectuez un enregistrement.
• La séquence de l'album peut changer après l'enregistrement.
• Les enregistrements sont conservés dans un dossier nommé « REC_DATA » dans le périphérique USB.
• Le voyant de statut USB clignote en rouge pendant l'enregistrement USB.

1 Sélectionnez la source que vous souhaitez

enregister.

CD-DA

Préparer le mode de lecture de disque.

Enregistrer toutes les plages	Sélectionner « OFF PLAYMODE » (→ « Menu de lecture »).
Enregistrer une plage spécifique	Sélectionner « 1-TRACK » (→ « Menu de lecture »).

S'assurer que le disque est à l'arrêt.

Radio

Syntoniser la station de radio.

Appareils externes

Raccorder et débrancher à partir de l'appareil (→ « Appareils externes »).

2 Appuyer sur [MEMORY REC / ] ou

[USB REC •/I] pour commencer l'enregistrement.

Le nom du dossier qui contient l'enregistrement est affiché.

Arrêté l'enregistrement	Appuyer sur [■]. « WRITING » s'affiche.
Interrompè l'enregistrement	Appuyer sur [MEMORY REC ●/■] ou [USB REC ●/■] pendant la lecture. Appuyer à nouveau pour continuer l'enregistrement.Remarque :La pause peut être appliquée lors d'un enregistrement à partir de la radio, de la source AUX 1 ou AUX 2 (sauf en mode « SYNCHRO »). Un repère de plage est inséré à chaque pause (⇒ « Ajout de repères de plage »).

Remarque :

• Attendre quelques secondes pendant que l'appareil prépare le périphérique USB avant de démarrer l'enregistrement.
• Lorsque la plage suivante sur le disque sera en cours d'enregistrement, elle apparaitra sur l'afficheur.

Vitesse d'enregistrement cd-da disque :

CD, CD-R : Trois fois (3x) la vitesse normale.

CD-RW: Deux fois (2x) la vitesse normale.

1 Insérer le disque à enregistrer. 2 Appuyer sur [REC MODE] pour sélectionner « NORMAL » ou « HI-SPEED » puis appuyer sur [OK]. 3 Appuyer sur [USB REC / II] ou [MEMORY REC / II] pour commencer l'enregistrement.

Remarque :

• Si vous ne pouvez pas enregistrer en haute vitesse à cause de l'état du disque, enregistrez en vitesse normale.
• Pendant l'enregistrement ultra-rapide, le son est interrompu.

Ajout de repères de plage

Lors de l'enregistrement depuis la radio ou un appareil externe, vous pouvez diviser les plages à l'aide des différents modes.

Avant l'enregistrement

Appuyer sur [REC MODE] pour sélectionner le mode.

MANUAL	Ajouter un repère de plage manuelle. Appuyer sur [OK] en cours d'enregistrement pour ajouter un repère de plage.
SYNCHRO (Pour la source AUX 1 ou AUX 2)	L'enregistrement démarre automatiquement lorsque l'autre apparéil commence la lecture. L'enregistrement s'interrrompt lorsqu'un silence d'environ trois secondes est détecté.
TIME MARK	Une plage est automatiquement divisée en intervalles de 5 minutes.

Remarque :

• En appuyant sur [OK] ou en interrompant l'enregistrement à l'aide du mode « TIME MARK » pendant l'enregistrement, le compteur des 5 minutes se réinitialise.
• Vous ne pouvez pas ajouter des repères de plage manuellement en mode « SYNCHRO »

Enregistrement de plages MP3

Vous pouvez enregistrer des plages MP3 à partir de:

• Disque MP3 vers USB B ou mémoire interne USB A vers USB B ou mémoire interne USB B vers mémoire interne ou inversement

1 Préparer la source que vous souhaitez enregistrer.

Enregistrer toutes les plages	Sélectionner « OFF PLAYMODE » (→« Menu de lecture »).
Enregistrer un album ou une plage spécifique	Sélectionner « 1-ALBUM » ou « 1-TRACK » (→« Menu de lecture »).

2 Appuyer sur [MEMORY REC ●/II] ou [USB REC ●/II] pour commencer l'enregistrement.

Arrêté l'enregistrement

Appuyer sur [■]. L'enregistrement s'arrête au niveau de la première plage intégralement enregistrée dans l'album. Par exemple, si vous arrêtez l'enregistrement au milieu de la quatrième plage, seules les trois premières plages seront enregistrées. « NO FILE RECORDED » s'affiche si aucune plage n'est enregistrée.

Remarque :

• L'enregistrement de certaines plages peut prendre plus de temps.
• Certaines plages ne peuvent pas être enregistrées en raison de l'état de la source.
• Lors de l'enregistrement depuis un disque MP3, le nom du fichier enregistré est différent de celui du fichier d'origine. Lors de l'enregistrement depuis USB, le nom du fichier enregistré est le même que celui du fichier d'origine (32 caractères maximum).

Suppression des plages enregistrées

1 MEMORY

Appuyer sur [MEMORY] (appareil principal : [MEMORY/USB]) pour sélectionner « MEMORY ». USB B Appuyer sur [USB] (appareil principal : [MEMORY/USB]) pour sélectionner « USB B » 2 Appuyer sur [, ] pour sélectionner un album. 3 Appuyer sur [i-] ou [▶-] pour sélectionner la plage. 4 Appuyer sur [EDIT MODE] pour sélectionner le mode.

TRACK DEL	Supprimer une seule plage.
ALBUM DEL	Supprimer un album (999 plages maximum).
FORMAT	Formater le périphérique USB.
ALL DEL	Supprimer tous les albums dans la mémoire interne.

L'élément sélectionné pour être supprimé est affiché.

5 Appuyer sur [OK]. 6 Appuyer sur [OK]. « SURE? NO » s'affiche. 7 Appuyer sur [4, 1] pour sélectionner "SURE? YES" fais appuyer sur [OK]. « WRITING » s'affiche. Pour annuler, sélectionner « SURE? NO »

Égaliseur préréglage (preset EQ)

1 Appuyer sur [EQ] (appareil principal : [LOCAL EQ]) pour sélectionner « PRESET EQ » 2 Appuyer sur [, ] pour sélectionner le réglage souhaité et appuyer sur [OK]. Ou tournez [MULTI CONTROL] pour sélectionner le réglage EQ préréglé souhaité.

Égaliseur manuel (manual EQ)

1 Appuyer sur [EQ] (appareil principal : [LOCAL EQ]) pour sélectionner « MANUAL EQ » 2 Appuyer sur [, ] pour sélectionner l'effet sonore. Ou tournez [MULTI CONTROL] pour sélectionner l'effet sonore. 3 Appuyer sur [↓, ] pour sélectionner le réglage et appuyer sur [OK]. Ou appuyer sur [↓/←] ou [▶/▶] pour sélectionner le réglage.

BASS/MID/TREBLE	-4 à +4
SURROUND	« ON SURROUND » ou « OFF SURROUND »

D. bass

1 Appuyer sur [D. BASS] pour sélectionner « D. BASS LEVEL » ou « D. BASS BEAT ». Pour annuler, sélectionner « OFF D. BASS ». 2 Appuyer sur [, ] pour sélectionner le réglage et appuyer sur [OK]. Tourner [MULTI CONTROL] pour sélectionner le réglage.

Remarque: D. BASS BEAT : Cette fonction accentue le niveau d'attaque de la batterie et produit un son percutant. En fonction de la plage, l'effet peut être faible.

Effets d'éclairage

Il est possible de changer l'effet d'éclairage sur l'appareil.

Appuyer sur [ILLUMINATION] pour sélectionner l'effet souhaité.

COLOR	Éclairage d'ambiance monochrome.
AUTO	Éclairage d'ambiance monochrome. La couleur change automatiquement.
OFF	Annuler l'effet.

Il est également possible d'appuyer sur [, ] pour sélectionner l'effet suivant ou précédent.

Utilisation de l'appareil principal

Tourner [ILLUMINATION].

Fonctions DJ

Les fonctions DJ permettent d'ajouter un effet sonore ou un échantillon sonore entre les chansons.

Utilisation de l'application « Panasonic MAX Juke » Il est possible de télécharger et d'installer l'application Android gratuite « Panasonic MAX Juke » sur Google Play pour obtenir des fonctions supplémentaires, telles que la demande de lecture simultanée d'une chanson depuis plusieurs périphériques.

Remarque :

La fonction DJ est désactivée lorsque vous éteignez l'appareil, changez de source ou pendant l'enregistrement.

Appuyer sur [JUKEBOX] (appareil principal : [DJ jukebox])

Pour annuler, sélectionner « OFF »

Remarque :

L'appareil passe automatiquement en mode de répétition lorsque vous activez le DJ Jukebox.

Modification du réglage répétition

1 Appuyer sur [PLAY MENU]. 2 Appuyer sur [, ] pour sélectionner le réglage et appuyer sur [OK].

Utilisation de l'appareil principal

En mode d'arrêt, tourner [MULTI CONTROL] pour sélectionner le réglage et appuyer sur [>]

RANDOM REPEAT RND Ⓒ	Répéter la lecture aléatoire.
ALL TITLE REPEAT ◯	Répéter toutes les plages.
RANDOM MIX REPEAT RND Ⓒ	Répéter la lecture aléatoire. Un échantillon sonore est ajouté entre toutes les plages.

Lorsque « WAITING REQUEST » s'affiche, il est possible de passer à l'étape suivante sans utiliser l'application « Panasonic MAX Juke ».

Changement de l'effet DJ jukebox

Appuyer sur [DJ1] à [DJ6] sur l'appareil principal pour sélectionner l'effet.

[DJ1]	Fondu enchaîné: Le volume de la plage en cours diminue graduèlement, et le volume de la plage suivante augmente graduèlement.
[DJ2] à [DJ6]	Mix par échantillons sonores: Un échantillon sonore est ajouté entre toutes les plages.

Pour annuler, ré-appuyez sur la touche.

Remarque :

Vous ne pouvez pasionner l'effet DJ Jukebox lorsque vous utilisez le mode « RANDOM MIX REPEAT ».

Utilisation de l'application « Panasonic MAX Juke » Vous pouvez appeler les plages que vous souhaitez dire via l'appli.

• Lorsque « MAKING LIST » s'affiche, vous pouvez appeler une partie des plages. Lorsque « WAITING REQUEST » s'affiche, vous pouvez appeler les plages que vous souhaitez dire via l'appli.

Sur l'appareil principal

En tournant [MULTI CONTROL], il est possible d'appliquer un son de scratch ou un échantillon sonore à la plage en cours de lecture.

1 Appuyer sur [DJ SAMPLER]. 2 Appuyer sur [DJ1] à [DJ6] pour sélectionner le son souhaité. 3 Tourner [MULTI CONTROL].

Appuyer sur [DJ SAMPLER]

Utilisation de l'application « Panasonic MAX Juke » Il est possible de changer l'échantillon sonore sur l'application. (Pour rétablir tous les échantillons sonores par défaut définis en usine, maintenir la touche [DJ SAMPLER] enfoncée lorsque l'échantillonneur DJ est désactivé.)

Effet DJ

Sur l'appareil principal

La fonction Effet DJ permet d'ajouter des effets sonores.

1 Appuyer sur [DJ EFFECT]. 2 Appuyer sur [DJ1] à [DJ6] pour sélectionner l'effet.

[DJ1]	PHASER Ajouter de l'espace et de la dimension au son.
[DJ2]	FILTER Rehausser ou filtrer des champes spécifique du son.
[DJ3]	SOUND CHOPPER Couper le son périodiquement.
[DJ4]	ELECTRO ECHO Ajouter de l'écho numérique au son.
[DJ5]	PITCH SHifter Ajuster les tonalités du son.
[DJ6]	HARMONIZER Ajouter des notes au son pour créé de l'harmonie.

3 Tourner [MULTI CONTROL] pour sélectionner le réglage.

Pour annuler l'effet DJ

Appuyer sur [DJ EFFECT].

Préparation

Réduire le volume de l'appareil à son niveau minimal avant de brancher ou de débrancher un microphone.

1 Connecter un microphone (non fourni) à la prise du microphone. Type de fiche : 6,3 mm mono 2 Tourner [MIC VOL, MIN/MAX] sur l'appareil principal pour ajuster le volume du microphone.

Si vous souhaitez chanter avec une musique de fond. 3 Lire la source de musique et ajuster le volume de l'appareil.

Remarque :

• Si un bruit étrange (larsen) est émis, éloigner le microphone des haut-parleurs ou baisser le volume du microphone.
• Si le microphone n'est pas utilisé, le déconnecter de la prise de microphone et baisser son volume jusqu'à « MIN ». L'appareil ne peut pas enregistrer à partir du microphone.

Réglage de l'horloge

Cette horloge fonctionne avec un cycle horaire de 24 heures.

1. Appuyer sur [SETUP] pour sélectionner « CLOCK ». 2. Appuyer sur [4, 1] pour régler l'heure et appuyer sur [OK].

Pour vérifier l'heure

Appuyer sur [SETUP] pour sélectionner « CLOCK »

En mode de veille, appuyer sur [DISPLAY].

Remarque :

Remettre l'horloge à l'heure régulière pour maintenir l'heure juste.

Minuterie de lecture et minuterie d'enregistrement

(Sauf pour les sources Bluetooth®, AUX 1 et AUX 2)

Vous pouvez régler les minuteries pour qu'elles démarracent à une heure donnée pour :

• Vous réveiller (minuterie de lecture).
• Enregistrer depuis la radio (minuterie d'enregistrement). Il n'est pas possible de combiner la minuterie de lecture et la minuterie d'enregistrement.

Préparation

Régler l'horloge.

1 Appuyer sur [SETUP] pour sélectionner « TIMER ADJ » 2 Appuyer sur [4, ] pour sélectionner « PLAY » ou « REC » puis appuyer sur [OK]. 3 Appuyer sur [, ] pour régler l'heure de début et appuyer sur [OK]. 4 Répéter l'étape 3 pour régler l'heure de fin. 5 Appuyer sur [4, ] pour sélectionner la source que vous souhaitez dire ou enregistrer et appuyer sur [OK]. 6 Pour la minuterie d'enregistrement, appuyer sur [4], [5] pour sélectionner « MEMORY » ou « USB B » pour stocker l'enregistrement puis appuyer sur [OK].

1 Préparer la source.

Minuterie de lecture	Préparer la source à écouter : (disque, USB, mémoire interne ou radio), puis régler le volume.
Minuterie d'enregistrement	Connector le périphérique USB au USBB (pour l'enregistrement USB) et faire l'accord sur la station de radio.

2 Appuyer sur [SETUP] pour sélectionner « TIMER SET » 3 Appuyer sur [, ] pour sélectionner le réglage et appuyer sur [OK].

PLAY ON	Lancer la minuterie de lecture.
PLAY OFF	Annuler la minuterie de lecture.
REC ON	Lancer la minuterie d'enregistrement.
REC OFF	Annuler la minuterie d'enregistrement.

s'affiche.

L'appareil doit être éteint pour que la minuterie fonctionne.

Pour vérifier le réglage

1 Appuyer sur [SETUP] pour sélectionner « TIMER ADJ » 2 Appuyer sur [4, ] pour sélectionner « PLAY » ou « REC » puis appuyer sur [OK].

En mode de veille, appuyer sur [DISPLAY] deux fois.

Remarque :

• La minuterie commence à un volume faible et augmente progressivement jusqu'au niveau préréglé.
• La minuteur d'enregistrement demarrera 30 secondes avant l'heure réagée avec le volume en sourdine.
• Si elle est activée, la minuterie entre en fonction chaque jour à l'heure spécifique.
• Si vous éteignez l'appareil et le rallumez tandis qu'une minuterie est en marche, la minuterie ne s'arrête pas à l'heure de fin.

Minuterie de veille

La minuterie de veille éteint l'appareil après l'heure réglée.

Appuyer sur [SLEEP] pour sélectionner le réglage (en minutes).

Pour annuler, sélectionner « OFF »

$$ \begin{array}{c}3 0 \text {M I N} \rightarrow 6 0 \text {M I N} \rightarrow 9 0 \text {M I N} \rightarrow 1 2 0 \text {M I N} \rightarrow \text {O F F}\\uparrow\end{array} $$

Remarque :

• Le temps restant est toujours indiqué sur l'affiche. L'affichage change provisoirement lors de l'exécution d'autres opérations.
• Vous pouvez utiliser la minuterie de lecture avec la minuterie de veille ; vous pouvez aussi utiliser la minuterie d'enregistrement avec la minuterie de veille.
• La minuterie de veille a toutes priorité. Veiller à ne pas régler des minuteries qui se chevauchent.

Préparation

• Débrancher le cordon d'alimentation secteur.
• Éteindre tous les appareils et suivre les instructions d'utilisation appropriées.

Remarque :

Les composants et les câbles sont vendus séparément.

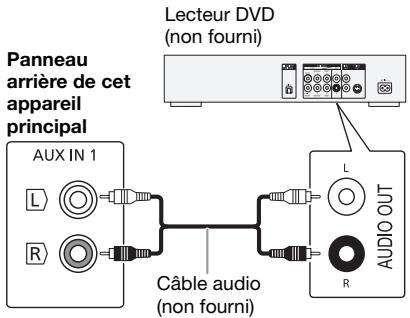

Utilisation de l'entrée auxiliaire

Vous pouvez connecter un magnétoscope, lecteur DVD etc, et écouter de l'audio grâce à ce système.

1. Raccorder l'appareil externe. 2. Appuyer sur [CD/RADIO/AUX] pour sélectionner « AUX 1 ». 3. Lancer la lecture à partir de l'appareil externe.

Remarque :

• Si vous souhaitez connecter d'autres appareils que ceux décrits, reportez-vous au revendeur de l'appareil audio. Lorsque vous utilisez un adaptateur, il peut se produire de la distorsion sonore.

Raccordement d'un appareil audio portable

Vous pouvez diffuser de la musique à partir d'un appareil audio portable.

Préparation

• Éteignez l'égaliseur (le cas échéant) de l'appareil audio portable pour éviter la distorsion du son.
• Réduire le volume de l'appareil et de l'appareil audio portable
• de brancher l'appareil audio portable.

1 Connecter l'appareil audio portable. Type de fiche : 3,5 mm stéréo 2 Appuyer sur [CD/RADIO/AUX] pour sélectionner « AUX 2 » 3 Lancer la lecture sur l'appareil audio portable.

Pour ajuster le niveau d'entrée

1 Appuyer sur [PLAY MENU] pour sélectionner « INPUT LEVEL ». 2 Appuyer sur [4, ] pour sélectionner « NORMAL » ou « HIGH » puis appuyer sur [OK].

Remarque

• Impossible d'ajuster le niveau d'entrée pendant l'enregistrement.
• Sélectionner « NORMAL » (normal), si le son est déformé lorsque le niveau « HIGH » (élevé) est activé.
• Lire les instructions de fonctionnement de l'appareil audio portable pour plus de détails.

Extinction automatique

Cet appareil s'éteint automatiquement si vous ne l'utilisez pas depuis environ 20 minutes.

1 Appuyer sur [SETUP] pour sélectionner « AUTO OFF » 2 Appuyer sur [4, ] pour sélectionner « ON » puis appuyer sur [OK]. Pour annuler, sélectionner « OFF »

Remarque :

Cette fonction ne marche pas lorsque la radio est la source ou lorsqu'un périphérique Bluetooth® est connecté.

Mise en voie bluetooth®

Cette fonction allume automatiquement l'appareil lorsqu'vous établissez une connexion Bluetooth à partir d'un périhérique appairé.

1 Appuyer sur [SETUP] pour sélectionner « BLUETOOTH STANDBY » 2 Appuyer sur [4, ] pour sélectionner « ON » puis appuyer sur [OK]. Pour annuler, sélectionner « OFF »

Remarque :

Certains périphériques peuvent mettre plus de temps à réagir. Si vous étiez connecté à un périphérique Bluetooth avant d'éteindre l'appareil, attendez au moins 5 secondes avant de vous reconnecter à cet appareil depuis votre périphérique Bluetooth.

Version logicielle

Il est possible de vérifier la version logicielle de l'appareil.

1 Appuyer sur [SETUP] pour sélectionner « SW VER. » puis appuyer sur [OK]. La version logicielle s'affiche. 2 Appuyer de nouveau sur [OK] pour quitter.

Entretien

Pour nettoyer l'appareil, l'essuyer avec un chiffon doux et sec.

• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzène pour nettoyer l'appareil.
• Avant d'utiliser un chiffon imbibé d'un produit chimique, lisez attentivement les instructions qui l'accompagnent.

Guide de dépannage

Avant de faire une demande de réparation, vérifier les points suivants. En cas de doutes sur certains points particuliers ou si les solutions individuelles ne résolvent pas le problème, demander les instructions au revendeur.

Problèmes courants

L'appareil ne fonctionne pas.

• Le dispositif de sécurité a été activé. Effectuer l'opération suivante :
• Appuyer sur [① / 1] sur l'appareil principal pour faire basculer l'appareil en mode de veille. Si l'appareil ne passée pas en mode de veille,
• Appuyer et maintenir la touche enfoncée pendant au moins 10 secondes. Ou,
• Débrancher le cordon d'alimentation secteur et le rebrancher.
• Appuyer de nouveau sur [① / 1] pour permettre l'appareil sous tension. Si le problème persiste, consulter voir revendeur.

Lorsque l'appareil est en mode de veille, les voyants de l'afficheur s'éclairent et défilent en permanence.

• Maintenir la touche [■] enfoncée sur l'appareil principal pour sélectionner « DEMO OFF ».

Aucune opération ne peut être faite avec la télécommande.

• Vérifier que la pile est bien installée.

Le son est déformé ou il n'y a pas de son.

• Ajuster le volume de l'appareil.
• Éteindre l'appareil, déterminer et corriger la cause, puis le rallumer. Cela peut être provoqué par l'utilisation des enceintes à une puissance ou à un volume excessif, et lors de l'utilisation de l'appareil dans un environnement chaud.

Un son de bourdonnement peut être émis au cours de la lecture.

• Un cordon d'alimentation secteur CA ou une lampe fluorescente se trouve à proximité des câbles. Éloigner les autres appareils et câbles des cordons de cet appareil. Le niveau sonore réduit.
• Le circuit de protection a été activé à cause de l'usage continu à un volume élevé. Cela peut protéger le système et maintenir la qualité sonore.

Disque

L'affichage est incorrect.

La lecture ne démarre pas.

• Le disque n'a pas été correctement inséré. Le placer correctement.
• Le disque est sale. Nettoyer le disque.
• Remplacer le disque s'il est rayé, déformé ou non standard.
• Il y a de la condensation. Laisser l'appareil sécher pendant 1 à 2 heures.

Le nombre total de plages affiché est incorrect.

Le disque ne peut pas être lu.

Le son est distordu.

• Le disque inséré ne peut pas être lu par l'appareil. Changer pour un disque lisible.
• Vous avez mis un disque qui n'a pas été finalisé.

Le périphérique USB ou son contenu ne peut pas être lu.

• Le format du périphérique USB ou son contenu n'est pas compatible avec l'appareil.
• Les périphériques USB dont la capacité de mémoire est supérieure à 32 Go ne peuvent pas fonctionner dans certaines conditions.

Le périphérique USB fonctionne lentement.

• Les fichiers volumineux ou les périphériques USB de grande capacité sont plus longs à.

Bluetooth®

L'appairage ne peut pas avoir lieu.

• Vérifier l'état du périphérique Bluetooth®.
• Le périphérique se trouve hors de la portée de communication de 10m. Rapprocher le périphérique du système.

Le périphérique ne peut pas être connecté.

• L'appairage du périhérique n'a pas réussi. Refaites l'appairage.
• L'appairage du périhérique a été remplacé. Refaites l'appairage.
• Cet appareil est peut-être connecté à un périhérique différent. Déconnecter l'autre périhérique et essayer de l'appairer à nouveau.
• Il se peut que le système rencontre un problème. Mettre le système hors tension et le rallumer ensuite.

Le périphérique est connecté, mais aucun son n'est émis à travers le système.

Pour certaines périphériques Bluetooth® intégrés, vous nevez regler manuelle la sortie audio sur « SC-MAX4000 ». Lire les instructions de fonctionnement du périphérique pour des détails.

Le son depuis le périphérique est interrompu.

• Le périphérique se trouve hors de la portée de communication de 10m. Rapprocher le périphérique du système.
• Retirer tout obstacle entre le système et le périphérique.
• D'autres périphériques utilisant la bande de fréquence 2,4 GHz (routeurs sans fil, micro-ondes, téléphones sans fil, etc.) créent des interférences. Rapprocher le périphérique de l'appareil et l'éloigner des autres périphériques.
• Sélectionner « MODE 1 » pour une communication stable.

La connexion One-Touch (NFC) ne fonctionne pas.

• Vérifier que le système et la fonction NFC du périphérique sont activés.
• Remettre le périphérique en contact avec la zone de contact NFC de cet appareil.

L'image et le son ne sont pas synchronisés.

• Redémarrer l'application de lecture du périphérique.
• Raccorder le périphérique à l'appareil avec un câble audio (non fourni).

Radio

Le son est déformé.

• Utiliser une antenne FM extérieure facultative. L'antenne doit être installée par un technicien qualifié.

On entend des battements.

• Éteindre le téléviseur ou l'éloigner de l'appareil.
• Éloigner les téléphones mobiles de l'appareil si les interférences sont apparentes.
• En mode tuner AM, sélectionner le réglage « BEATPROOF » qui procure une meilleure réception.

On entend un léger bourdonnement pendant une émission AM.

• Éloigner l'antenne des autres câbles et cordons.

L'appareil principal affiche

ADJUST CLOCK

L'horloge n'est pas à l'heure. Régler l'horloge. ADJUST TIMER - La minuterie de lecture et/ou la minuterie d'enregistrement n'est pas réglée. Régler la minuterie de lecture et/ou la minuterie d'enregistrement.

ALB FULL - Le nombre d'albums a dépassé la limite prise en charge.

" AUTO OFF " - L'appareil est resté inutilisé pendant 20 minutes et s'éteindra dans la minute qui suit. Pour annuler, appuyer sur n'importe quelle touche.

“CAN'TREC”

« DEVICE FULL »

• Vous ne pouvez pas effectuer l'enregistrement, car le temps d'enregistrement restant sur le périphérique USB est inférieur au temps total de la source musicale. Utiliser un périphérique USB doté du temps d'enregistrement approprié et lancer à nouveau l'enregistrement.

“ERROR” - Une opération incorrecte a été faite. Lire les instructions et essayer de nouveau.

“ERROR” (pendant l'enregistrement)

• Vous ne pouvez pas sélectionner une autre source de lecture (exemple : radio, USB, etc.) ou appuyer sur [I- ou [▶-I] pendant l'enregistrement. Arrêtez la fonction d'enregistrement.
• Vous ne pourrez pas ouvrir le tiroir de disque lors de l'enregistrement à partir de la source AM.

«F61»

• Vérifier et corriger les raccordements des câbles d'enceintes.
• Déconnecter le périphérique USB. Mettre le système hors tension et le rallumer ensuite.

«F70»

• Examiner le périphérique Bluetooth®.
• Déconnecter le périphérique Bluetooth®. Mettre le système hors tension et le rallumer ensuite.

«F76»

• Il y a un problème d'alimentation électrique.
• Débrancher le cordon d'alimentation secteur et consulter votre revendeur.

F77

Débrancher le cordon d'alimentation secteur et consulter votre revendeur.

NO DEVICE - Le périphérique USB n'est pas connecté. Vérifier la connexion. - Impossible d'enregistrer ou de vérifier l'espace de stockage disponible car aucun périphérique USB n'est raccordé à USB B.

NO DISC - Aucun disque n'est inséré. NO PLAY “UNSUPPORT” - Vérifier son contenu. Seul le format pris en charge peut être lu. - Les fichiers contenus dans le périphérique USB peuvent être corrompus. Formater le périphérique USB et réessayer. - Il se peut que le système rencontre un problème. Mettre le système hors tension et le rallumer ensuite. “NO TRACK” - Il n'y a pas d'album ou de plage dans le périphérique USB ou dans la mémoire interne. “PLAYERERROR” - Vous avez lu un format de fichier MP3 non pris en charge. L'appareil sautera cette plage et poursuivra la lecture à la plage suivante. “REC ERROR” - Le périphérique USB a été déconnecté pendant l'enregistrement. Connecter le périphérique USB et relancer l'enregistrement. - Une erreur s'est produite au cours de l'enregistrement USB. Déconnecter le périphérique USB, puis le connecter de nouveau. "REMOTE 1" "REMOTE 2" - La télécommande et l'appareil principal utilisent des codes différents. Changer le code de la télécommande. - Lorsque « REMOTE 1 » s'affiche, appuyer et maintenir les touches [OK] et [1] enfoncées pendant 4 secondes minimum. - Lorsque « REMOTE 2 » s'affiche, appuyer et maintenir les touches [OK] et [2] enfoncées pendant 4 secondes minimum. «TEMPNG» - Le circuit de protection thermique a été activé et l'appareil va s'éteindre. Laisser l'appareil refroidir avant de le rallumer. - Vérifier que l'orifice de ventilation de l'appareil n'est pas obstrué. Veiller à ce que cet appareil soit bien ventilé. “TRK FULL” - Le nombre des fichiers a dépassé la limite prise en charge. “USB OVER CURRENT ERROR” - Le périphérique USB utilise trop de puissance. Déconnecter le périphérique USB, éteindre le système puis le rallumer. VBR - L'appareil ne peut pas afficher le temps de lecture restant avec les plages à début binaire variable (VBR).

Code de la télécommande

Lorsque d'autres appareils Panasonic répondent à la télécommande de ce système, changer le code de télécommande de ce système.

Préparation

Appuyer sur [CD/RADIO/AUX] pour sélectionner « AUX 1 » ou « AUX 2 »

Pour définir le code pour « REMOTE 2

1 Appuyer et maintenir enfoncée [CD/RADIO/AUX] sur l'appareil principal et [2] sur la télécommande jusqu'à ce que « REMOTE 2 » s'affiche. 2 Appuyer et maintenir les touches [OK] et [2] enfoncées pendant au moins 4 secondes.

Pour définir le code pour « REMOTE 1

1 Appuyer et maintenir enfoncée [CD/RADIO/AUX] sur l'appareil principal et [1] sur la télécommande jusqu'à ce que « REMOTE 1 » s'affiche. 2 Appuyer et maintenir les touches [OK] et [1] enfoncées pendant au moins 4 secondes.

Réinitialisation de la mémoire système

Dans les situations suivantes, réinitialiser la mémoire : Réinitialisation de la mémoire système

• La pression sur les touches est sans effet.
• Vous désirez effacer et réinitialiser le contenu de la mémoire.

1 Débrancher le cordon d'alimentation secteur. 2 Pendant que la touche [ /] de l'appareil principal est maintenue enfoncée longuement, rebrancher le cordon d'alimentation secteur.

Continuer à appuyer et à maintainir la touche enforcée jusqu'à ce que « - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

3 Relacher [U/I]

Les valeurs par défaut définies en usine de tous les réglages sont alors rétablies.

Les éléments en mémoire doivent être à nouveau définis.

Puissance de sortie RMS en mode stéréo

Canal haut	350 W par canal (3 Ω), 1 kHz, distortion harmonique totale 30%
Canal Mid	350 W par canal (3 Ω), 1 kHz, distortion harmonique totale 30%
Canal bas	500 W par canal (2 Ω), 100 Hz, distortion harmonique totale 30%
Puisance RMS totale en mode stéroye	2400 W

Section disque

Disques pris en charge (8 cm ou 12 cm) CD, CD-R/RW (CD-DA, MP3*

※ MPEG-1 Layer 3, MPEG-2 Layer 3

Capteur

Longueur d'onde 790 nm (CD)

Section bluetooth®

Version Bluetooth® Ver. 2.1 + EDR

Classe 2

Profils pris en charge A2DP, AVRCP, SPP, OPP, FTP

Fréquence de fonctionnement Bande 2,4 GHz FH-SS

Distance de fonctionnement Ligne visuelle de 10m

Modulation de fréquence (FM)

Mémoire prééglée 30 stations

Plage de fréquence 87,50 MHz à 108,00 MHz (pas de 50 kHz)

Bomes d'antenne 75Ω (asymétriques)

Modulation d'amplitude (AM)

Mémoire préprogrammée 15 stations

Plage de fréquence 522 kHz à 1629 kHz (pas de 9 kHz) 520 kHz à 1630 kHz (pas de 10 kHz)

Mémoire

Taille de la mémoire 2 Go

Prise en charge de fichiers multimédias

MP3 (*. mp3)

Enregistrement dans la mémoire

Débit binaire 128 kbps

Vitesse d'enregistrement dans la mémoire 1x, 3x max (CD seulement)

Format du fichier d'enregistrement MP3 (.mp3)

Port USB

Norme USB USB 2.0 pleine vitesse

Prise en charge de fichiers multimédias

MP3 (*. mp3)

Système de fichiers du périphérique USB

FAT12, FAT16, FAT32

Enregistrement USB

Débit binaire 128 kbps

Vitesse d'enregistrement USB

1x, 3x (CD tableau)

Format du fichier d'enregistrement

MP3 (*. mp3)

Entrée audio Prise à broches

Borne Prise stéréo, 3,5 mm

Microphone

Borne Prise mono, 6,3 mm

Enceinte(s)

Tweeter A cone de 6 cm

Woofer A cone de 20 cm

SuperWoofer A cone de 30 cm

Impédance Haut 3 Ω / Mid 3 Ω / Bas 2 Ω

Alimentation CA 220 V à 240 V, 50 Hz

Consommation 155 W

Dimensions (L x H x P) 492 mm x 221 mm x 421 mm

Poids 5,8kg

Plage de température de fonctionnement

0^ C à +40^ C

Plage d'humidité de fonctionnement

35 % à 80 % HR (sans condensation)

Consommation en mode de veille (environ) 0,4 W

Consommation en mode de veille (environ)

(Avec la « BLUETOOTH STANDBY » réglée sur « ON »)

0,5 W

Remarque :

• Spécifications sujettes à modifications sans préavis. Les poids et les dimensions sont approximatifs.
• La distorsion harmonique totale est mesurée au moyen d'un analyseur de spectre numérique.

Panasonic décline toute responsabilité en cas de compromis de données et/ou d'informations au cours d'une transmission sans fil.

Bande de fréquence

• Ce système utilise la bande de fréquence de 2,4 GHz.

Certification

• Ce système est conforme aux restrictions relatives aux fréquences et a été certifié relativement aux lois relatives aux fréquences. Ainsi, une autorisation de connexion sans fil est inutile.
• Les actions ci-dessous sont passibles d'une peine : - Démontage ou modification de l'appareil principal.
• Suppression des indications de spécification.

Restrictions d'utilisation

• La transmission sans fil et/ou l'utilisation avec tous les périphériques équipés de la fonction Bluetooth® n'est pas garantie.
• Tous les périphériques doivent être conformes aux normes définies par Bluetooth SIG, Inc.
• Selon les specifications et les réglages d'un périhérique, ce dernier peut ne pas réussir à se connecter ou certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctions de sécurité Bluetooth. Mais en fonction de l'environnement de fonctionnement et/ou des réglages, cette sécurité peut être insuffisante. Transmettre les données sans fil à ce système avec précaution.
• Ce système ne peut pas transmettre de données vers un périphérique Bluetooth®.

Utiliser ce périphérique à une portée maximale de 10m - La portée peut décroître en fonction de l'environnement, des obstacles ou des interférences.

Interférences provenant d'autres appareils

• Ce système peut ne pas fonctionner correctement et des problèmes tels que du bruit et des sauts sonores peuvent survenir à cause des interférences des ondes radio si cet appareil est installé trop près de dispositifs Bluetooth® ou de dispositifs utilisant la bande 2,4 GHz.
• Ce système peut ne pas fonctionner correctement si les ondes radio d'une station d'émission ou autre se trouvant à proximité sont trop puissantes.

Utilisation prévue

• Ce système est pour une utilisation normale et générale uniquement.
• Ne pas utiliser ce système à proximité d'un appareil ou dans un environnement sensible aux perturbations radioélectriques (exemple : aéroports, hôpitaux, laboratoires, etc.).

Déclaration de conformité (DoC)

Par la première, « Panasonic Corporation » déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes de la Directive 1999/5/CE.

Les clients peuvent télécharger une copie de la DoC originale de nos appareils R&TTE depuis notre serveur DoC :

http://www.doc.panasonic.de

Contactez le représentant autorisé : Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Allemagne

Cet appareil est conçu pour les consommateurs en général. (Catégorie 3)

Mise au rebut des piles et des appareils électriques usagés

Uniquement pour l'Union Européenne et les pays dotés de systèmes de recyclage

Apposés sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ces pictogrammes indiquent que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant correctement, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès de votre mairie.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (symbole du bas):

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.
