| Type de produit | Enceinte encastrable (plafond) |
| Marque | Focal |
| Modèle | 100 IC 6-ST |
| Catégorie | Enceinte |
| Diamètre nominal | 245 mm |
| Profondeur | 120 mm |
| Poids | 1,5 kg |
| Puissance admissible RMS | 80 W |
| Puissance maximale | 160 W |
| Impédance | 8 ohms |
| Sensibilité | 89 dB (2,83 V/1 m) |
| Réponse en fréquence | 55 Hz – 25 kHz |
| Haut-parleur grave | 6,5 pouces (165 mm) en verre |
| Haut-parleur aigu | Tweeter à dôme inversé de 1 pouce (25 mm) |
| Diamètre de découpe | 200 mm |
| Couleur | Blanc (peignable) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs. |
| Sécurité | Installation par un professionnel recommandée. Respecter les normes électriques locales. |
| Pièces détachées et réparabilité | Contacter le service après-vente Focal pour les pièces détachées. |
| Informations générales | Enceinte encastrable conçue pour une reproduction sonore de haute qualité. |
FOIRE AUX QUESTIONS - 100 IC 6-ST FOCAL
Questions des utilisateurs sur 100 IC 6-ST FOCAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte au format PDF gratuitement ! Retrouvez votre notice 100 IC 6-ST - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 100 IC 6-ST de la marque FOCAL.
MODE D'EMPLOI 100 IC 6-ST FOCAL
Manuel d'utilisation / User manual
Manuel d'utilisation / User manual


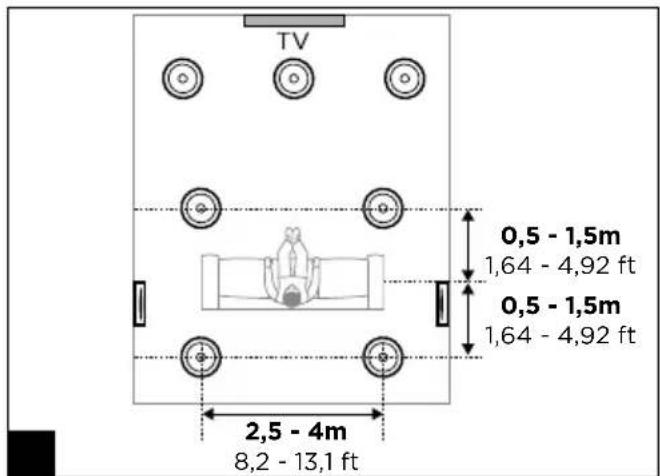

0,5 - 1,5m 1,64 - 4,92 ft TV 0,5 - 1,5m 1,64 - 4,92 ft fig 7 f
Manuel d'utilisation / User manual


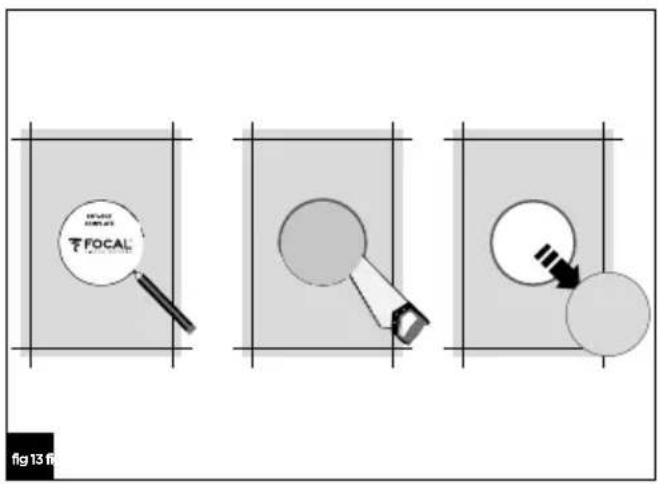

FOCAL fig 13 fi
Manuel d'utilisation / User manual
Manuel d'utilisation
| 100 ICW 5 100 ICW 6 100 IC 6ST | |||
| Type d'enceinte | Murale /Plafond2 voies coaxiale | Murale /Plafond2 voies coaxiale | Plafond 2 voies stéréo coaxiale |
| Haut-parleur | Médium/gravePolyglass 13 cmTweeter à dômeinversé Al 25 mm | Médium/gravePolyglass 16,5 cmTweeter à dômeinversé Al 25 mm | Médium/gravePolyglass 16,5 cmdouble bobineTweeter à dômeinversé Al 25 mm |
| Sensibilité (2,83 V/1 m) | 88 dB 89 dB 89 dB | ||
| Bande passante (+/-3 dB) | 65 Hz - 23 kHz 62 Hz - 23 kHz 60 Hz - 23 kHz | ||
| Coupure basse (-6 dB) | 56 Hz 50 Hz 48 Hz | ||
| Impédance nominale | 8 Ω 8 Ω 2 x 8 Ω | ||
| Impédance minimale | 7,3 Ω 7,3 Ω 2 x 6,7 Ω | ||
| Puissance ampli recommandée | 15 - 100 W 25 - 100 W 25 - 100 W | ||
| Dimensions ext. (∅ x Profondeur) | 184 x 87 mm 208 x 95 mm 208 x 95 mm | ||
| Diamètre d'encastrement | 160 mm 184 mm 184 mm | ||
| Profondeur d'encastrement | 82 mm 91 mm | 91 mm | |
| Poids net (avec grille) | 1,45 kg | 1,50 kg 1,75 kg | |
| Dimensions carton (L x P x H) | 245 x 245 x 161 mm | 270 x 270 x 170 mm | 270 x 270 x 170 mm |
| Poids total (avec emballage) | 2,05 kg | 2,25 kg | 2,40 kg |
| 100 ICW 8 100 ICLCR5 | ||
| Type d'enceinte | Murale /Plafond2 voies coaxiale | Plafond2 voies |
| Haut-parleur | Médium/gravePolyglass 21 cmTweeter à dôme inversé Al 25 mm | 2 x Médium/gravePolyglass 13 cmTweeter à dôme inversé Al 25 mmRadiateur passif Polyglass 21 cm |
| Sensibilité (2,83 V/1 m) | 90 dB | 92 dB |
| Bande passante (+/-3 dB) | 53 Hz - 23 kHz 65 Hz - 23 kHz | |
| Coupure basse (-6 dB) | 40 Hz | 55 Hz |
| Impédance nominale | 8 Ω 8 Ω | |
| Impédance minimale | 6,9 Ω | 4,6 Ω |
| Puissance ampli recommandée | 25 - 150 W | 25 - 120 W |
| Dimensions ext. (∅ x Profondeur) | 248 x 111 mm | 354 x 354 x 150 mm |
| Diamètre d'encastrement | 224 mm | 328 x 328 mm |
| Profondeur d'encastrement | 107 mm 152 mm | |
| Poids net (avec grille) | 1,75 kg | 5,3 kg |
| Dimensions carton (L x P x H) | 310 x 310 x 185 mm | 408 x 408 x 190 mm |
| Poids total (avec emballage) | 2,60 kg | 7,2 kg |
100 SERIES
Manuel d'utilisation
| 100 IW 6 100 IWLCR 5 | ||
| Type d'enceinte | Murale 2 voies Murale 2 voies d'appolito | |
| Haut-parleur | Médium/grave Polyglass 16,5 cm Tweeter à dôme inversé Al 25 mm | 2 x Médium/grave Polyglass 13 cm Tweeter à dôme inversé Al 25 mm |
| Sensibilité (2,83 V/1 m) | 89 dB 90,5 dB | |
| Bande passante (+/-3 dB) | 60 Hz - 23 kHz 55 Hz - 23 kHz | |
| Coupure basse (-6 dB) | 48 Hz 43 Hz | |
| Impédance nominale | 8 Ω 8 Ω | |
| Impédance minimale | 7,2 Ω 3,8 Ω | |
| Puissance ampli recommandée | 25 - 120 W 25 - 120 W | |
| Dimensions ext. (∅ x Profondeur) | 298 x 195 x 92 mm 440 x 173 x 86 mm | |
| Diamètre d'encastrement | 273 x 170 mm 415 x 147 mm | |
| Profondeur d'encastrement | 88 mm 83 mm | |
| Poids net (avec grille) | 1,85 kg 2,90 kg | |
| Dimensions carton (L x P x H) | 343 x 240 x 126 mm 487 x 220 x 119 mm | |
| Poids total (avec emballage) | 2,25 kg | 3,45 kg |
Pour validation de la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie
Nous vous remercions d'avoir choisi les enceintes encastrables de la ligne 100 SERIES et de partager avec nous notre philosophie "Listen Beyond". Afin d'exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret, puis de le conserver avec précaution pour vous y référer ultérieurement. Afin de garantir un fonctionnement optimum de vos enceintes encastrables, il est conseillé de faire appel à un installateur spécialisé pour l'intégration des enceintes, ainsi que leur branchement. Focal-JMlab ne pourrait en aucun cas être tenu pour responsable en cas de non-respect des procédures d'installation ou d'utilisation incorrecte des enceintes.
Contenu de l'emballage
- 1 x enceinte de la gamme 100 SERIES
- 1 x grille circulaire (100 ICW 5, 100 ICW 6, 100 IC 6ST, 100 ICW 8)
- 1 x grille carrée (100 ICW 5, 100 ICW 6, 100 IC 6ST, 100 ICW 8, 100 ICLCR 5)
• 1 x grille rectangulaire (100 IW 6, 100 IWLCR 5)
• 1 x manuel d'utilisation détaillé - 1 x gabarit de découpe
Points-clés
Tweeter à dôme inversé en aluminium : le tweeter développé pour les produits de la gamme 100 SERIES utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'aluminium du dôme garantit des performances exceptionnelles en matière de légèreté et d'amortissement, pour un aigu à la fois soyeux et précis.
Haut-parleurs à membrane Polyglass : la membrane des haut-parleurs de la gamme 100 SERIES est fabriquée avec la technologie Polyglass. Les microbilles de verre ajoutées sur la face avant du cône permettent de rigidifier la structure du cône, et ainsi obtenir un médium riche couplé à un grave sans distorsion.
Grille de protection à attache magnétique : facilité de mise en place, meilleure intégration.
Filtre ODC (Optimum Directivity Crossover) : optimisation de la directivité pour un son plus homogène notamment lorsque les produits sont écoutés hors de l'axe. Suppression de l'effet "douche" pour les produits de plafond.
Utilisable en milieu humide : insensible à l'humidité, utilisation possible dans salle de bains, cuisine... Idéal pour des installations dans un yacht.
Kit de montage (optionnel) : pour montage dans une cloison en cours de construction.
Boîtier arrière anti-feux (optionnel) : assure la conformité avec les normes anti-feux des produits. Augmente les performances des produits en fournissant un volume de charge arrière acoustique.
Choix de l'amplificateur
L'excès de puissance d'un amplificateur ne risque pas de détériorer les haut-parleurs. C'est au contraire le défaut de puissance. Dans ce dernier cas, si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risquent d'endommager les haut-parleurs. La capacité dynamique et la définition des enceintes de la gamme 100 SERIES sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts et de votre budget.
Positionnement des enceintes
Les enceintes de la gamme 100 SERIES ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes Home Cinéma. Il convient néanmoins d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste.
Utilisation diffusion sonore (Plafond)
Pour une utilisation en diffusion de fond sonore (chaque enceinte fonctionne indépendamment des autres), les enceintes peuvent être installées suivant vos besoins et les contraintes architecturales de la pièce. Prenez soin toutefois de ne pas installer les enceintes trop près d'un mur ou d'un angle afin d'éviter un excès de niveau des basses fréquences.

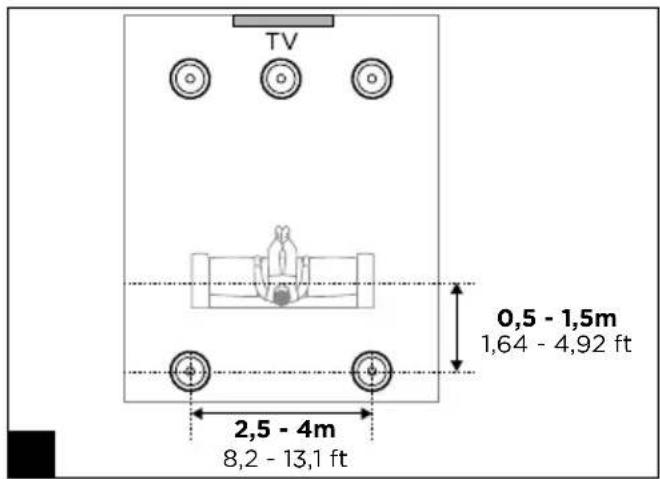

Utilisation Stéréo (Plafond ou mur)

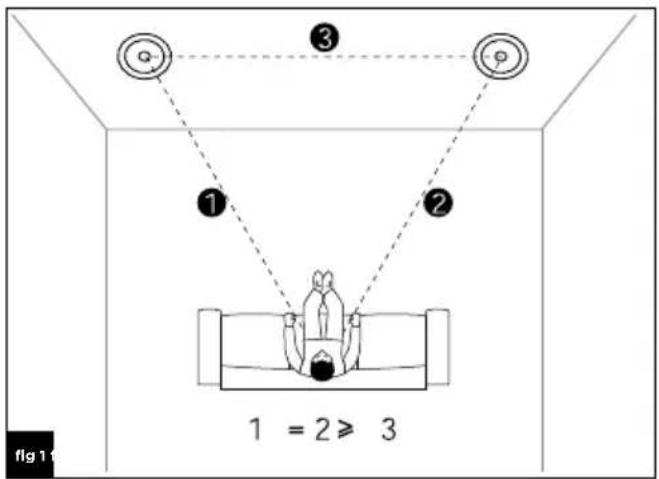

Les enceintes doivent être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle isocèle avec celle-ci. L'espacement entre les deux enceintes sera compris entre 2,5 m et 4 m pour une zone d'écoute comprise entre 3 m et 6 m (fig. 7). Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières. Les enceintes devront être positionnées à même hauteur et sur un même plan horizontal (fig. 2).
En utilisation enceintes de plafond, les enceintes frontales droite et gauche doivent être placées sur une même ligne horizontale décalée de 0,3 à 0,6 m du mur. L'espacement entre les enceintes droites et gauche doit être de compris entre 2,5 m et 4 m (fig. 3).
Utilisation Home Cinéma (Plafond ou mur)
- Enceintes frontales droite, gauche et centrale.

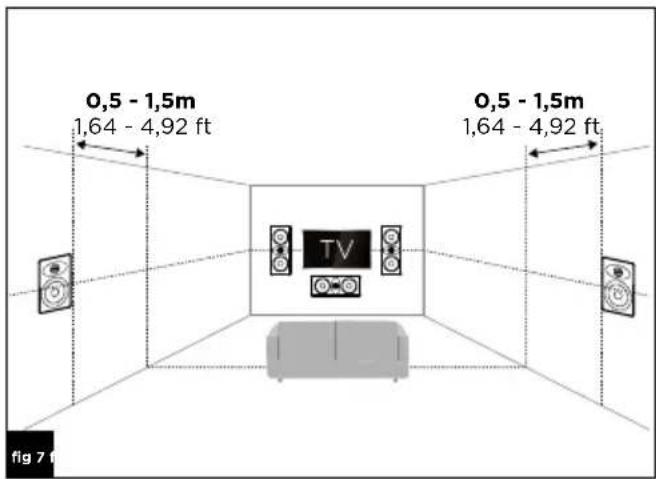

En utilisation enceintes murales, les enceintes frontales droite et gauche doivent être placées de part et d'autre de l'écran et à mi-hauteur de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle isocèle avec celle-ci. L'espacement entre les deux enceintes doit être compris entre 2,5 m et 4 m, pour une zone d'écoute comprise entre 3 m et 6 m, en respectant un espace d'environ 50 cm avec l'écran. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières.
L'enceinte centrale doit être placée le plus près possible, au-dessus ou au-dessous, de l'écran pour une restitution réaliste des dialogues (fig. 4).
Si un écran de projection micro perforé (transparent acoustiquement) est utilisé, les enceintes frontales droite et gauche et l'enceinte centrale doivent être placées à mi-hauteur de l'écran, sur le même plan horizontal derrière cet écran (fig. 5).

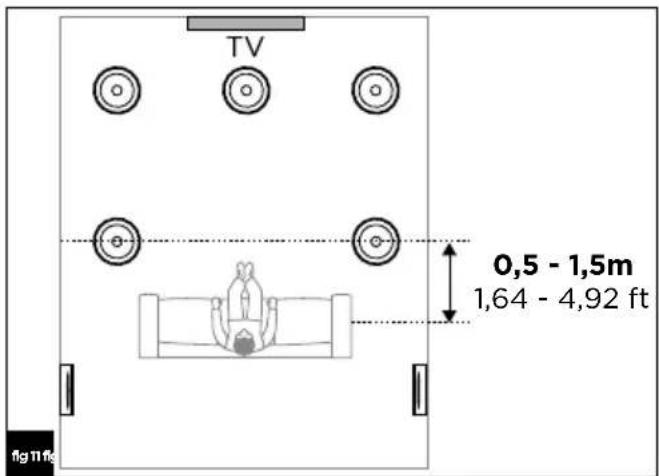

En utilisation enceintes de plafond, les enceintes frontales droite et gauche et l'enceinte centrale doivent être placées sur une même ligne horizontale décalée de 0,3 à 0,6 m du mur. L'espacement entre les enceintes droites et gauche doit être de compris entre 2,5 m et 4 m (fig. 6).

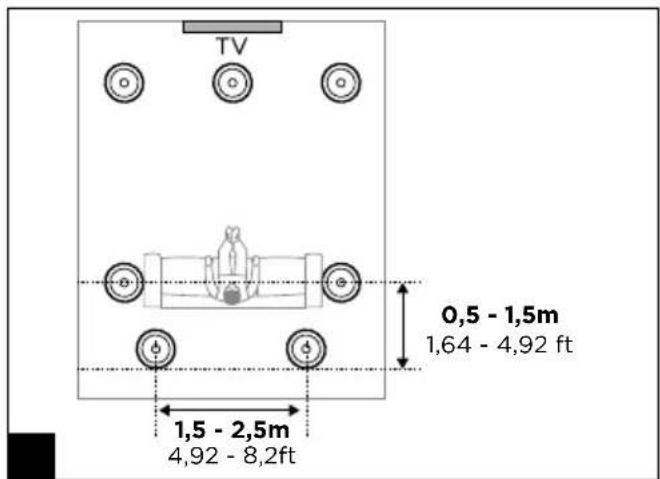

- Enceintes d'effets arrières pour système 5.1.
En utilisation enceintes murales, les enceintes d'effets arrières doivent être installées sur les murs latéraux légèrement à l'arrière de la position d'écoute (0,5 - 1,5 m) et à la même hauteur que les enceintes frontales droite et gauche (fig. 7).
En utilisation enceintes de plafond, les enceintes d'effets arrières doivent être installées sur une même ligne horizontale légèrement à l'arrière de la position d'écoute (0,5 - 1,5 m) et l'espacement entre les enceintes droite et gauche doit être de compris entre 2,5 m et 4 m (fig. 8).

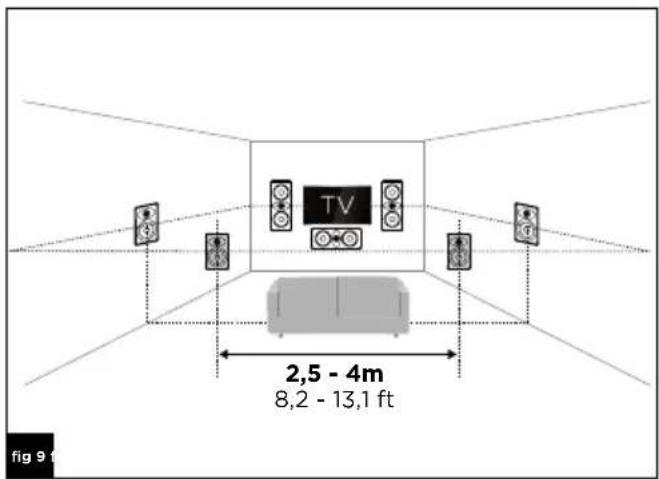

- Enceintes d'effets arrières pour système 7.1.
En utilisation enceintes murales, les enceintes d'effets arrières droite et gauche doivent être installées sur les murs latéraux au niveau de la position d'écoute et à la même hauteur que les enceintes frontales droite et gauche. Les enceintes d'effets arrières doivent être installées sur le mur situé à l'arrière de la position d'écoute et à la même hauteur que les enceintes frontales droite et gauche. L'espacement entre les deux enceintes doit être compris entre 2,5 m et 4 m (fig. 9).
En utilisation enceintes de plafond, les enceintes d'effets arrières droite et gauche doivent être placées sur une même ligne horizontale au niveau de la position d'écoute. Les enceintes d'effets arrières doivent être installées sur une même ligne horizontale légèrement à l'arrière de la position d'écoute (0,5 - 1,5 m) et l'espacement entre les deux enceintes doit être de compris entre 1,5 m et 2,5 m (fig. 10).
- Enceintes d'effet Atmos (Plafond)
Pour un système 5.1.2, les enceintes d'effet Atmos doivent être installées sur une même ligne horizontale, légèrement avancées par rapport à la position d'écoute (0,5 - 1,5 m) et l'espacement entre les deux enceintes doit être de compris entre 2,5 m et 4 m (fig. 11).
Pour un système 5.1.4, les enceintes d'effet Atmos avants doivent être installées sur une même ligne horizontale, légèrement avancées par rapport à la position d'écoute (0,5 - 1,5 m) et l'espacement entre les deux enceintes doit être de compris entre 2,5 m et 4 m. Les enceintes d'effet Atmos arrières doivent être installées sur une même ligne horizontale, légèrement en arrière par rapport à la position d'écoute (0,5 - 1,5 m) et l'espacement entre les deux enceintes doit être de compris entre 2,5 m et 4 m (fig. 12).
Installation
Construction existante
- Avant d'installer les enceintes, assurez-vous que les emplacements correspondants dans le plafond/mur sont libres de toute obstruction, comme le passage d'un conduit d'aération, ou de tout câble risquant d'interférer avec l'installation. Utilisez les outils appropriés pour vous aider dans la détermination des endroits adéquats.
• Assurez-vous qu'il y a suffisamment d'espace à l'intérieur du plafond/mur pour pouvoir installer le produit. - En utilisant le gabarit de découpe fourni, tracez le contour d'encastrement sur le plafond/mur existant. Découpez alors en suivant le tracé avec un outil approprié afin de créer une ouverture dans le plafond/mur (fig. 13).
- Vous ne pourrez envisager le montage de vos enceintes qu'après la pose des câbles. Assurez-vous de laisser suffisamment de longueur de câble pour connecter facilement votre produit (environ 50 cm).
100 SERIES
Manuel d'utilisation
Nous vous conseillons d'utiliser du câble pourvu d'un repère permettant de respecter la polarité des haut-parleurs (+/-). Choisissez des câbles de qualité et de section appropriée à la longueur : votre revendeur saura vous conseiller.

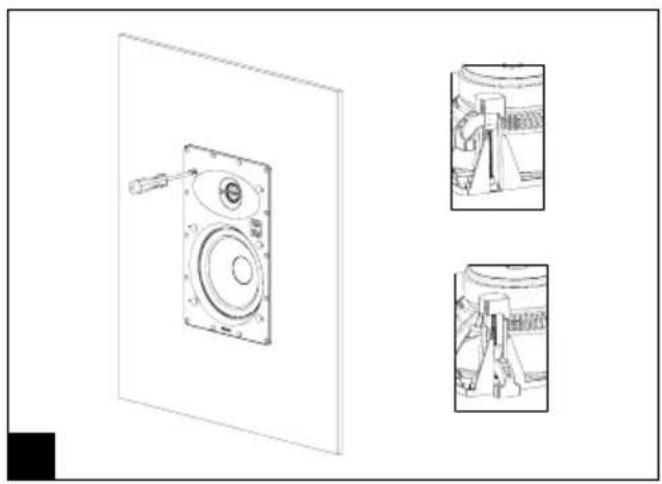

- La fixation de l'enceinte dans le mur est effectuée par des pattes rotatives. Pour cela, introduisez l'enceinte dans la découpe et serrez la vis des pattes de fixation dans le sens horaire à l'aide d'un tournevis cruciforme ou d'une visseuse. Si vous utilisez une visseuse, il faudra vous assurer que le couple de serrage soit réglé sur une valeur faible, pour ne pas risquer d'endommager les pattes de fixations (fig. 14). L'enceinte sera proprement fixée lorsque vous ressentirez une résistance en fin de serrage.
Nouvelle construction
- Utilisez le kit de montage optionnel spécifique.
- Préparez les câbles et assurez-vous de laisser suffisamment de longueur de câble pour pouvoir connecter facilement votre produit (environ 50 cm). Nous vous conseillons d'utiliser du câble avec un repère de manière à respecter la polarité des haut-parleurs (+/-). Choisissez des câbles de qualité et de section appropriée à la longueur : votre revendeur saura vous conseiller.
- La fixation de l'enceinte dans le mur est effectuée par des pattes rotatives. Pour cela, introduisez l'enceinte dans la découpe et serrez la vis des pattes de fixation dans le sens horaire à l'aide d'un tournevis cruciforme ou d'une visseuse. Si vous utilisez une visseuse, il faudra vous assurer que le couple de serrage soit réglé sur une valeur faible, pour ne pas risquer d'endommager les pattes de fixations (fig. 15). L'enceinte sera proprement fixée lorsque vous ressentirez une résistance en fin de serrage.
Connexion parallèle
L'impédance de chaque produit de la gamme 100 SERIES permet, si vous le souhaitez, de connecter deux enceintes en parallèle sur la même sortie de l'amplificateur (sauf pour le modèle 100 IWLCR 5) (fig. 16).
Réglage du tweeter

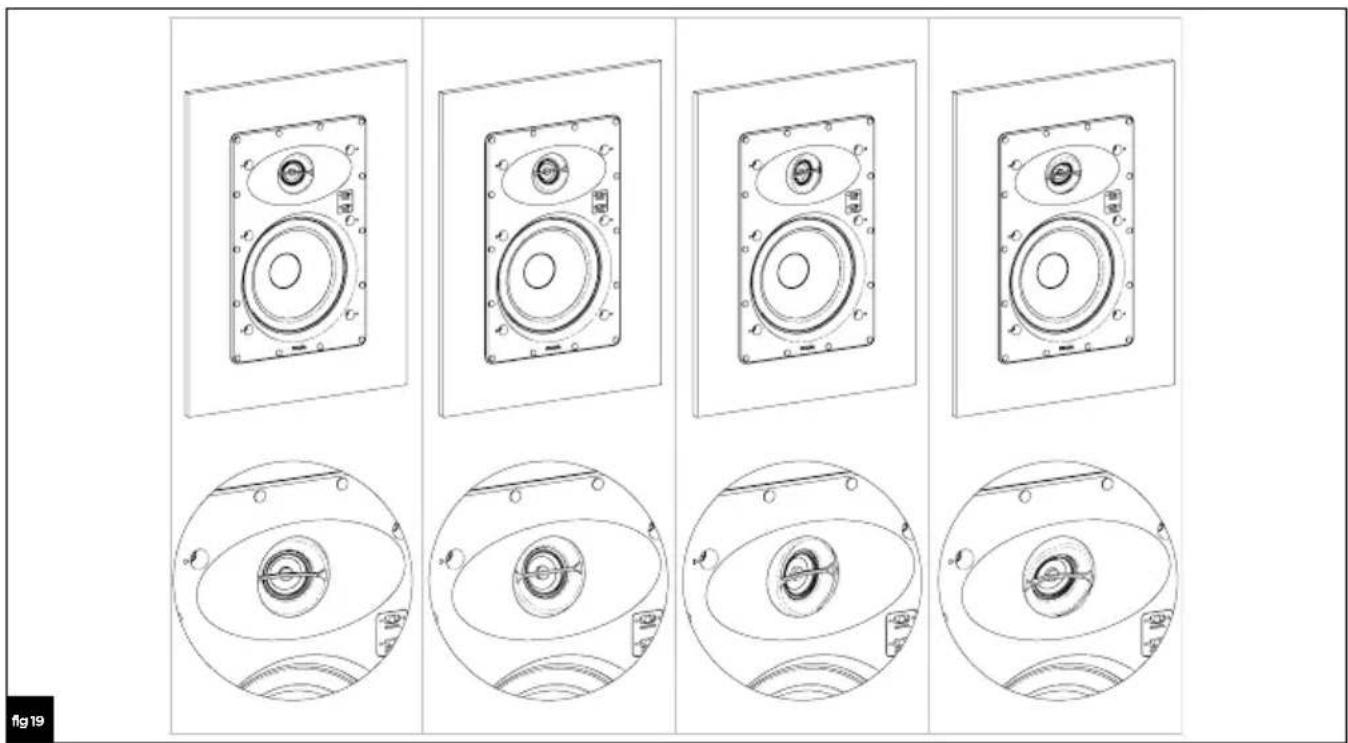

Le niveau du tweeter peut être ajusté grâce au commutateur situé sur la façade de l'enceinte comme indiqué (fig. 17).
Réglage du médium (100 IW 6, 100 IWLCR 5)
Le niveau du médium peut être ajusté grâce au commutateur situé sur la façade de l'enceinte comme indiqué (fig. 18).
Orientation du tweeter (100 ICW 6, 100 ICW 8, 100 IW 6, 100 IWLCR 5, 100 ICLCR 5)
Pour les modèles 100 ICW 6, 100 ICW 8, 100 IW 6, 100 IWLCR 5, 100 ICLCR 5 le tweeter peut être orienté vers la zone d'écoute pour une précision accrue des aigus et de l'image stéréo (fig. 19).
ICW 6, ICW 8 : Inclinaison de 0 à 20° et rotation à 360°.
IW 6, IWLCR 5, ICLCR 5 : Inclinaison de 0 à 15° et rotation dans tous les axes.
Réglage du mode de l'enceinte (100 ICLCR 5)
Régler l'enceinte sur "L" lorsqu'elle est utilisée en enceinte gauche, sur "R" lorsqu'elle est utilisée en enceinte droite et sur "C" lorsqu'elle est utilisée en enceinte centrale (fig. 20).
Précautions particulières
Peinture
Si vous le désirez, la grille de vos produits 100 SERIES peut être peinte de manière à harmoniser votre produit avec votre environnement. Nous vous conseillons en premier lieu de retirer la grille du produit et de la peindre à l'aide d'un pistolet à peinture. La peinture utilisée peut être de même nature que la peinture murale.
Période de rodage
Les haut-parleurs utilisés dans les enceintes de la gamme Intégration 100 SERIES sont des éléments mécaniques complexes : ils exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures consécutives. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Intégration 100 SERIES.
Conditions de garantie
En cas de problème, adressez-vous à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.
