KY-B84BGBXD - Plaque de cuisson PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson à induction
Marque	Panasonic
Modèle	KY-B84BGBXD
Dimensions (L x P x H)	Environ 770 x 510 x 55 mm
Poids net	Environ 12 kg
Alimentation électrique	220-240 V ~ 50 Hz, 40 A (monophasé) ou 380-415 V 2N~ 50 Hz (triphasé)
Nombre de foyers	4
Type de commande	Tactile
Fonctions principales	Détection de casseroles, arrêt automatique, sécurité enfants, zones de cuisson flexibles
Nettoyage et entretien	Nettoyer avec un chiffon doux et un nettoyant pour vitrocéramique
Sécurité	Verrouillage des commandes, arrêt automatique, détection de surchauffe, mise à la terre obligatoire
Installation	Encastrable, nécessite un circuit dédié de 40 A avec disjoncteur différentiel 30 mA
Accessoires fournis	4 colliers de serrage
Longueur du cordon d'alimentation	Environ 1,2 m
Réparabilité	Pièces détachées disponibles auprès du service après-vente agréé

FOIRE AUX QUESTIONS - KY-B84BGBXD PANASONIC

Comment installer correctement la plaque de cuisson Panasonic KY-B84BGBXD ?

L'installation doit être effectuée par un électricien qualifié. Utilisez un circuit dédié de 40 A avec disjoncteur différentiel de 30 mA. Respectez les dimensions de découpe et les espacements de ventilation indiqués dans la notice. Fixez les colliers de serrage fournis et vérifiez la mise à la terre.

Quelles sont les précautions de sécurité à prendre ?

Ne jamais démonter la plaque supérieure. Ne pas marcher sur l'appareil ni faire tomber d'objets lourds. Si la plaque est fissurée, débranchez immédiatement l'alimentation. Assurez-vous que la ventilation est adéquate et que le comptoir résiste à la chaleur.

Comment nettoyer la plaque de cuisson ?

Utilisez un chiffon doux et un nettoyant spécial pour vitrocéramique. Évitez les éponges abrasives qui pourraient rayer la surface. Nettoyez après chaque utilisation pour éviter les résidus brûlés.

Que faire si un voyant clignote après la mise sous tension ?

Lors du test électrique, si le chiffre '7' clignote après avoir sélectionné un niveau de puissance, cela signifie que la plaque fonctionne correctement. Si un code d'erreur s'affiche, consultez la notice pour identifier le problème et contactez le service après-vente si nécessaire.

Puis-je utiliser des casseroles en aluminium ou en cuivre ?

Non, ces matériaux ne sont pas compatibles avec l'induction. Utilisez des casseroles en acier inoxydable ou en fonte avec un fond magnétique. Vérifiez la compatibilité avec un aimant.

Quelle est la puissance maximale de la plaque ?

La puissance totale maximale est d'environ 7,4 kW (calculée pour 230 V et 32 A). Le circuit doit être dimensionné pour 40 A pour assurer une marge de sécurité.

Comment verrouiller les commandes pour éviter toute activation accidentelle ?

Appuyez sur la touche de verrouillage (généralement représentée par un cadenas) pendant 3 secondes. Pour déverrouiller, répétez l'opération. Cela empêche les enfants ou les animaux d'allumer la plaque.

Que faire en cas de code d'erreur à l'écran ?

Notez le code affiché (ex. E1, E2) et consultez la notice pour la signification. Les causes courantes incluent : surchauffe, absence de casserole, ou problème de connexion. Éteignez la plaque et attendez quelques minutes avant de réessayer. Si le problème persiste, contactez le service après-vente.

Est-il possible d'installer la plaque au-dessus d'un four ?

Oui, mais uniquement au-dessus des fours Panasonic compatibles (modèles HL-BT62S/HL-BT62B). Respectez les espacements de ventilation et prévoyez une ouverture d'air d'au moins 40 mm à l'arrière de la cloison.

Où trouver le numéro de série de l'appareil ?

Le numéro de série se trouve sur la plaque signalétique située sous l'appareil. Il est nécessaire pour toute demande de service après-vente ou de pièces détachées.

MODE D'EMPLOI KY-B84BGBXD PANASONIC

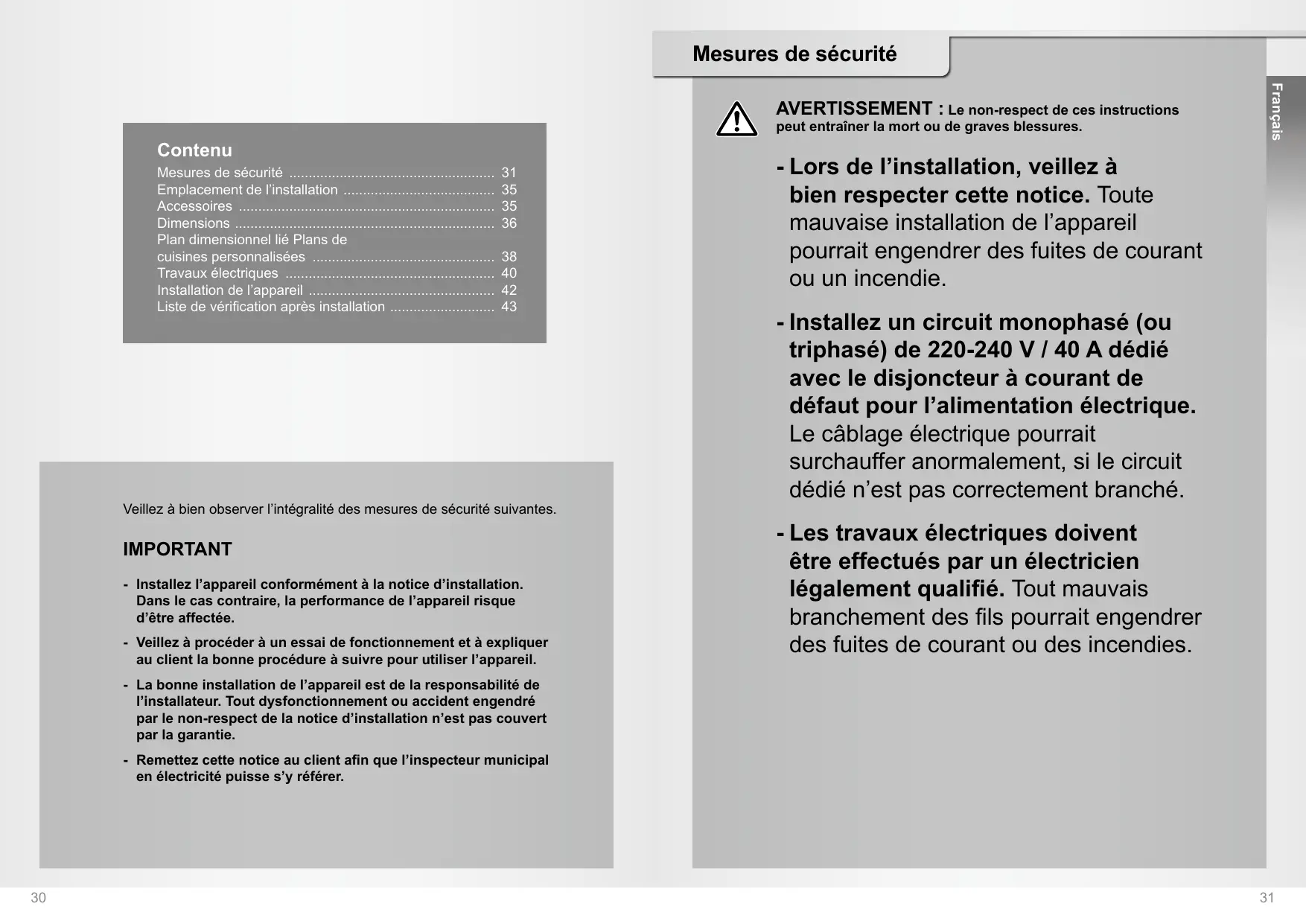

Instructions d'installation

Mesures de sécurité 31

Emplacement de l'installation 35

Accessoires 35

Dimensions 36

Plan dimensionnel lié Plans de

Cuisines personnalisées 38

Travaux électriques 40

Installation de l'appareil 42

Liste de vérification après installation 43

Veillez à bien observer l'intégralité des mesures de sécurité suivantes.

Important

• Installez l'appareil conformément à la notice d'installation. Dans le cas contraire, la performance de l'appareil risque d'être affectée.
• Veillez à procéder à un essai de fonctionnement et à expliquer au client la bonne procédure à suivre pour utiliser l'appareil.
• La bonne installation de l'appareil est de la responsabilité de l'installateur. Tout dysfonctionnement ou accident engendré par le non-respect de la notice d'installation n'est pas couvert par la garantie.
• Remettez cette notice au client afin que l'inspecteur municipal en électricité puisse s'y référer.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Lors de l'installation, veillez à bien respecter cette notice. Toute mauvaise installation de l'appareil pourrait engendrer des fuites de courant ou un incendie.
• Installez un circuit monophasé (ou triphasé) de 220-240 V / 40 A dédié avec le disjoncteur à courant de défaut pour l'alimentation électrique. Le câblage électrique pourrait surchauffer anormalement, si le circuit dédié n'est pas correctement branché.
• Les travaux électriques doivent être effectués par un Electricien légalement qualifié. Tout mauvais branchement des fils pourrait engendrer des fuites de courant ou des incendies.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Cet appareil doit être correctement mis à la terre conformément aux lois sur l'électricité. La ligne de mise à la terre ne doit pas être branchée à un tuyau de gaz, d'eau ou mis à la terre sur un paratonnerre ou une ligne téléphonique. Dans le cas contraire, cela pourrait causer une électrocution en cas de panne de l'appareil ou de rupture de l'isolant.
• Demandez à un électricien qualifié de procéder à la mise à la terre de l'appareil. Toute mauvaise mise à la terre présente un risque d'électrocution.
• Avant de procéder à l'isolement, veillez à bien mettre le disjoncteur hors tension. Ceci annulera tout risque d'électrocution.
• Ne touchez jamais aux pièces à haute température, comme la plaque supérieure.
• En cas d'endommagement du cordon d'alimentation, veilles à ce que son remplacement soit effectué par le fabricant, le service après-vente ou toute autre personne possédant des qualifications similaires afin d'éloigner tout danger.
• Ne démontez, réparez ou modifiez jamais l'appareil (la plaque supérieure, par exemple). Le cas échéant, l'appareil risque de ne pas fonctionner correctement et de représenter un danger.
• Ne marchez jamais sur l'appareil et ne faites jamais tomber d'objets lourds au-dessus. Toute fissure de la plaque supérieure risque d'engendrer une surchauffe, un dysfonctionnement ou un électrocution.
• Le cordon d'alimentation doit être branché avec précision afin d'assurer l'intégrité du branchement. Tout mauvais branchement des fils pourrait engendrer des fuites de courant ou des incendies.

ATTENTION : Le non-respect de ces instructions peut engendrer des lésions corporelles ou l'endommagement de propriété.

• Veillez à utiliser des matériaux résistants à la chaleur pour le comptoir de cuisine. Cependant, n'utilisez pas de matériaux vernis, ils risqueraient de se décolorer.

Le matériel du comptoir de cuisine devrait avoir une résistance à la chaleur équivalente ou supérieure aux « plaques décoratives à haute pression thermodurcissables laminées ». Si les matériaux utilisés ne sont pas résistants à la chaleur, ils pourraient être déformés ou prendre feu.

Emplacement de l'installation

Veillez à bien respecter les lois qui régissent l'installation de l'appareil.

Pour de plus amples détails sur le comptoir, veuillez-vous référer à la page 39.

Accessoires

Collier de serrage

(4 pieces)

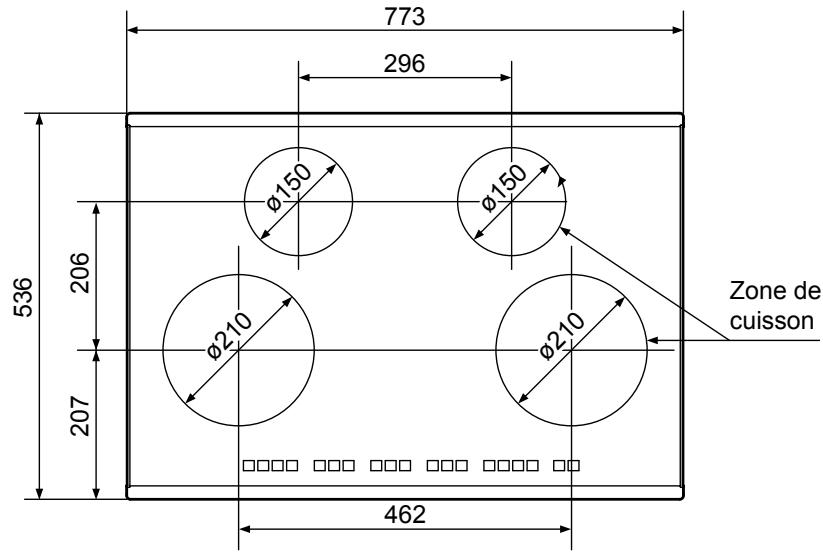

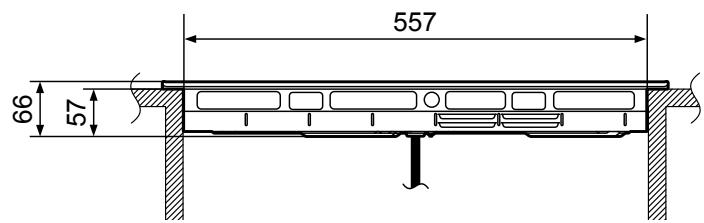

KY-B84BX / KY-B84BG Vue avant

Vue avant

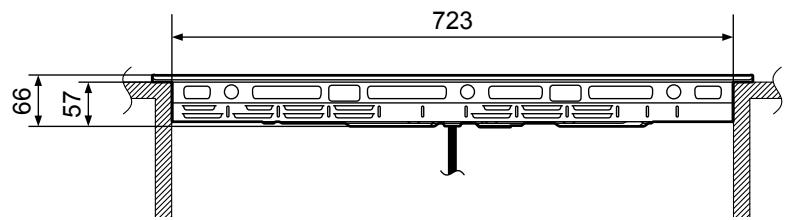

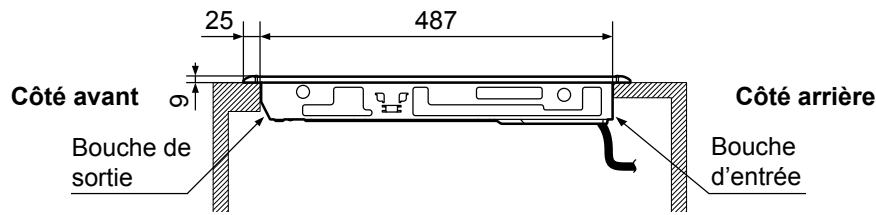

Vue latérale Longueur du cordon d'alimentation : environ 1,2 m (longueur de gaine : environ 1,1 m)

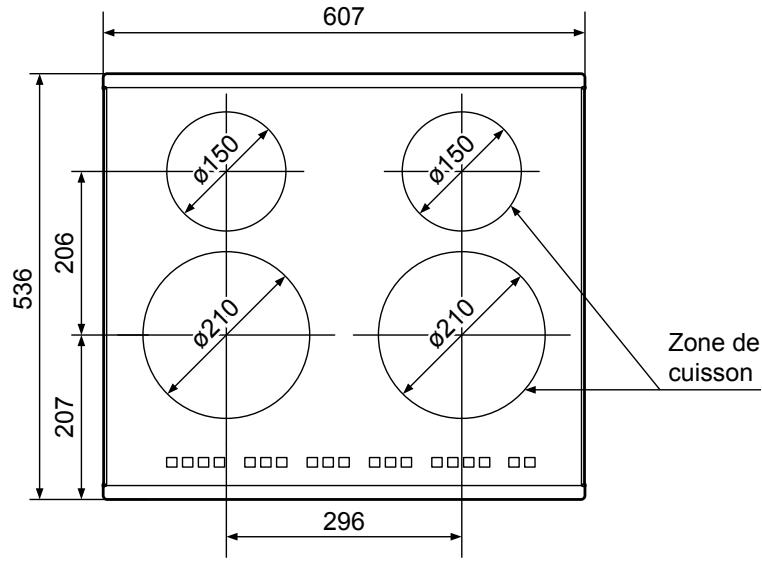

KY-B64BX / KY-B64BG Vue avant

Vue avant

Vue latérale Longueur du cordon d'alimentation : environ 1,2 m (longueur de gaine : environ 1,1 m)

Plan dimensionnel lié plans de cuisines personnalisées

(measure: mm)

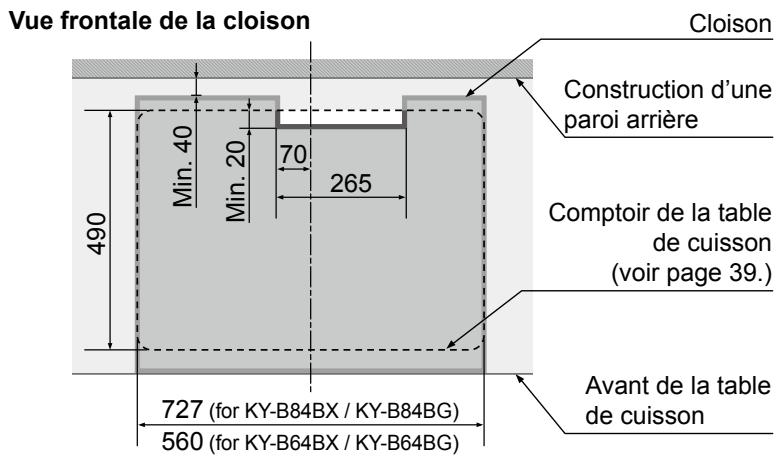

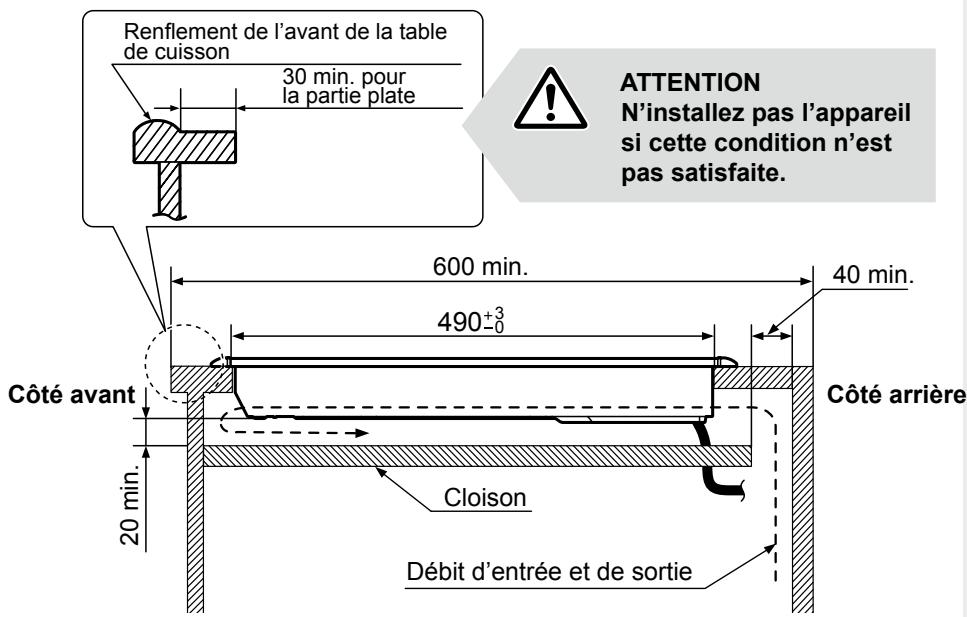

Lors d'une installation d'une cloison à l'intérieur de l'armoire

• Alfaible pour un minimum de 20 mm d'espace supplémentaire en-dessous de la partie inférieure de l'appareil pour la circulation de l'air.
• Prévoyez un espace supplémentaire de 40 mm minimum à l'arrière de la cloison.

(measure: mm)

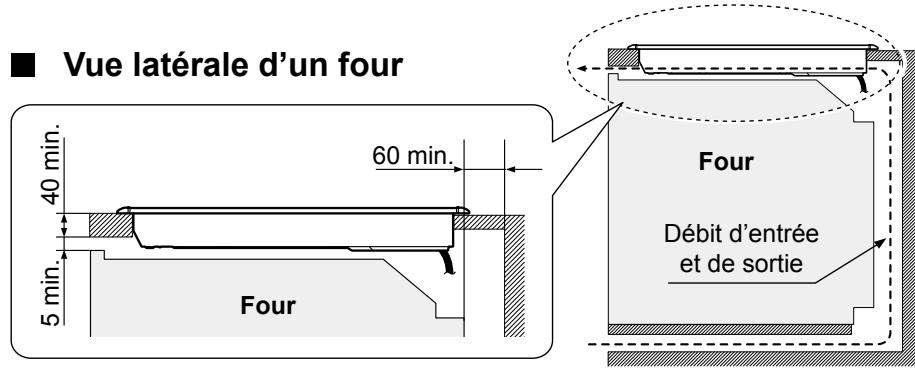

Lors de l'installation de la table de cuisson sur un four,

• Prévoyez pour les fours Panasonic : HL-BT62S / HL-BT62B uniquement. (à partir de janvier 2013)
• Prévoyez des espaces supplémentaires pour la circulation de l'air, tel que illustré ci-après

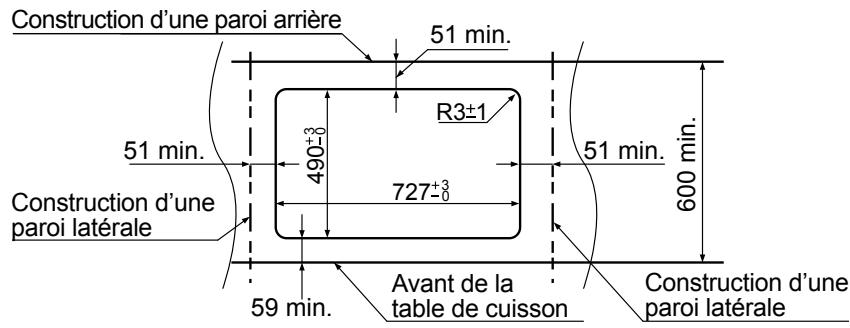

Dimension du comptoir de la table de cuisson

KY-B84BX / KY-B84BG

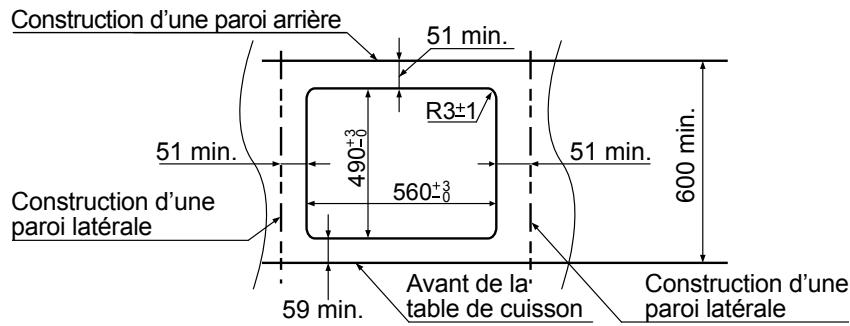

KY-B64BX / KY-B64BG

Exigences électriques

• Cet appareil doit être fourni avec la tension et la fréquence déquates et être branché à un circuit de branchement individuel, correctement mis à la terre et protégé par un disjoncteur ou un fusible. (La plaque signalétique se trouve au bas de l'appareil.)
• Cet appareil n'est pas équippé d'autres moyens de débranchement du câblage d'alimentation principale ayant une séparation de contact sur tous les pôles qui fournissent un débranchement total dans des conditions de surtension de catégorie III. Les moyens de débranchement doivent être incorporés dans le câblage fixe conformément aux règles de câblage.
• Vous devez utiliser un système électrique de CA à deux fils et monophasé de 220-240 V, 40 A, 50 Hz. (Vous pouvez également utiliser un système à quatre fils et triphasé.) Si vous branchez l'appareil à un câblage en aluminium, veillez à utiliser les connecteurs appropriés approuvés pour une utilisation avec un câblage en aluminium.
• Vérifiez auprès des services publics locaux pour en savoir plus sur les codes électriques utilisés dans la zone. En cas de branchement de l'appareil non conforme aux codes applicables, l'installation risque d'être dangereuse.
• Une fois l'appareil installé, veillez à montrer au client où se trouve le disjoncteur sur l'appareil.

Installation du disjoncteur à courant de défaut de mise à la terre

• Conformément aux règles qui régissent le branchement électrique, incorporez le disjoncteur à courant de défaut de mise à la terre dans le câblage électrique du domicile.
• Suivez les spécifications du disjoncteur à courant de défaut de mise à la terre suivantes.

Courant nominal : 40 A, courant nominal détecté : 30 mA

1. Coupez le courant.

Coupez le courant au niveau du disjoncteur ou retirez les fusibles du circuit de branchement de l'appareil.

2. Branchez le cordon d'alimentation.

Branchez le cordon d'alimentation conformément aux codes et aux ordonnances applicables.

Branchement monophasé (220-240 v ~ 50 hz)

Branchez les fils conformément aux instructions données dans le tableau et le diagramme suivants :

Câble électrique	Branchement des fils
E N L	E : Jaune / vert (à brancher à la prise de terre) N : Gris et bleu ensemble L : Noir et marron ensemble (à brancher à la borne de ligne)

- Branchement triphasé (380-415 v 2N~ 50 hz)

Séparez les fils L et branchez-les conformément aux instructions données dans le tableau et le diagramme suivants :

Câble électrique	Branchement des fils
E N L1 L2	E: Jaune / vert (à brancher à la prise de terre) N: Gris et bleu ensemble L1: Noir L2: Marron (à brancher à la borne de ligne)

Avertissement

Ne démontez jamais la plaque supérieure. Le fil branché pourrait se

desserrer et engendrer un dysfonctionnement de l'appareil.

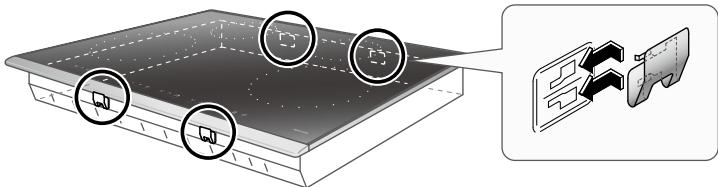

1. Fixez les colliers de fixation à l'unité principale (4 emplacements à l'avant et à l'arrière).

• Positionnez le coussin vers le HAUT en-dessous de l'unité principale afin qu'il agisse comme un tampon et empêche ainsi l'endommagement de la table de cuisson.
• Faites correspondre les pinces des colliers de fixation avec les orifices qui se trouvent sur les côtés de l'unité principale, faites ensuite glisser le collier de droite à gauche pour les fixer à l'unité principale.

Coussin vers le HAUT

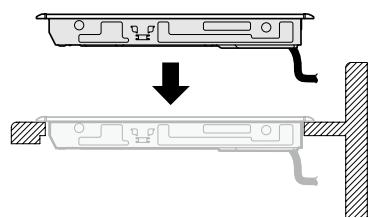

• Ne faites jamais tomber l'unité sur la table de cuisson.
• Appuyez sur la partie supérieure de l'unité principale afin que le cadre repose bien sur la table de cuisson. Assurez-vous que les espaces entre la table de cuisson et la surface inférieure du cadre supérieur soient les mêmes à l'avant, à l'arrière, à gauche et à droite.

3. Branchez le cordon d'alimentation.

Voir page 41.

Attention

Si l'armoire n'est pas dotée d'une ouverture à l'avant, vous devez brancher le câblage avant d'encastrer l'unité principale dans la table de cuisson.

Liste de vérification après installation

Une fois l'installation achevée, vérifie et coche les éléments suivants.

	Liste de vérification	Vérifié
Apparance	- L'appareil semble-t-il punché vers l'avant, l'arrête, la gauche ou la droite ?- Le cadre n'est-il pas soulevé ?- La plaque supérieure est-elle propre ?
Travaux électriques	- L'alimentation électrique est-elle monophasée (220-240 V ~) ou tripasée (380-415 V 2N~)?
	- La mise à la terre a-t-elle été bien installée ?- Le disjoncteur à courant de défaut a-t-il été bien installé ?
Test électrique	1.Effleurez ☐la touche servant àmettre l'appareil sous tension.- Levoyant d'alimentation générale s'allume-t-il ?
	2.Effleurez les touches suivantes pour vérifier leur fonctionnement pour chaque plaque de cuisson par CI :
	- Plaque de cuisson avant gauche- Plaque de cuisson arrêté gauche- Plaque de cuisson avant droite- Plaque de cuisson arrêté droite	Est-ce que le « 7 » clignote ?

• Veillez à bien éteindre chaque plaque de cuisson par Cl et l'interrupteur d'alimentation générale après avoir procédé au test électrique.
• Remettez le mode d'emploi ainsi que la notice d'installation et le certificat de garantie au client.

Je certifie par la présente que l'installation a bien été faite.

Signature de l'installateur
