Producttype	Inductiekookplaat
Merk	Panasonic
Model	KY-B84BGBXD
Afmetingen (L x B x H)	Ongeveer 770 x 510 x 55 mm
Netto gewicht	Ongeveer 12 kg
Voeding	220-240 V ~ 50 Hz, 40 A (eenfase) of 380-415 V 2N~ 50 Hz (driefase)
Aantal kookzones	4
Bedieningstype	Aanraakbediening
Hoofdfuncties	Pan detectie, automatische uitschakeling, kinderslot, flexibele kookzones
Reiniging en onderhoud	Reinigen met een zachte doek en een reiniger voor keramisch glas
Veiligheid	Bedieningsvergrendeling, automatische uitschakeling, oververhittingsdetectie, verplichte aarding
Installatie	Inbouw, vereist een aparte 40 A stroomkring met aardlekschakelaar van 30 mA
Meegeleverde accessoires	4 bevestigingsklemmen
Lengte van het netsnoer	Ongeveer 1,2 m
Repareerbaarheid	Reserveonderdelen verkrijgbaar via de erkende klantenservice

Veelgestelde vragen - KY-B84BGBXD PANASONIC

Hoe installeer ik de Panasonic KY-B84BGBXD inductiekookplaat correct?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Gebruik een aparte 40 A stroomkring met een aardlekschakelaar van 30 mA. Houd u aan de uitsnijdafmetingen en ventilatieafstanden die in de handleiding staan. Bevestig de meegeleverde bevestigingsklemmen en controleer de aarding.

Welke veiligheidsmaatregelen moet ik nemen?

Nooit de bovenplaat demonteren. Niet op het apparaat staan of er zware voorwerpen op laten vallen. Als de plaat gebarsten is, onmiddellijk de stroom uitschakelen. Zorg voor goede ventilatie en dat het werkblad hittebestendig is.

Hoe maak ik de kookplaat schoon?

Gebruik een zachte doek en een speciale reiniger voor keramisch glas. Vermijd schurende sponzen die krassen kunnen veroorzaken. Reinig na elk gebruik om aangekoekte resten te voorkomen.

Wat moet ik doen als er een lampje knippert na het inschakelen?

Tijdens de elektrische test, als het cijfer '7' knippert nadat u een vermogensniveau hebt geselecteerd, werkt de plaat correct. Als er een foutcode wordt weergegeven, raadpleeg dan de handleiding om het probleem te identificeren en neem indien nodig contact op met de klantenservice.

Kan ik aluminium of koperen pannen gebruiken?

Nee, deze materialen zijn niet geschikt voor inductie. Gebruik pannen van roestvrij staal of gietijzer met een magnetische bodem. Controleer de geschiktheid met een magneet.

Wat is het maximale vermogen van de kookplaat?

Het maximale totale vermogen is ongeveer 7,4 kW (berekend voor 230 V en 32 A). De stroomkring moet zijn ontworpen voor 40 A voor een veiligheidsmarge.

Hoe vergrendel ik de bediening om onbedoeld inschakelen te voorkomen?

Druk gedurende 3 seconden op de vergrendelingsknop (meestal weergegeven door een hangslot). Herhaal dit om te ontgrendelen. Dit voorkomt dat kinderen of huisdieren de plaat inschakelen.

Wat moet ik doen bij een foutcode op het scherm?

Noteer de weergegeven code (bijv. E1, E2) en raadpleeg de handleiding voor de betekenis. Veelvoorkomende oorzaken: oververhitting, geen pan, of verbindingsprobleem. Schakel de plaat uit en wacht enkele minuten voordat u het opnieuw probeert. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Is het mogelijk de kookplaat boven een oven te installeren?

Ja, maar alleen boven compatibele Panasonic ovens (modellen HL-BT62S/HL-BT62B). Houd de ventilatieafstanden aan en voorzie een luchtopening van minstens 40 mm aan de achterkant van de scheidingswand.

Waar vind ik het serienummer van het apparaat?

Het serienummer staat op het typeplaatje onder het apparaat. Het is nodig voor elk verzoek aan de klantenservice of voor reserveonderdelen.

GEBRUIKSAANWIJZING KY-B84BGBXD PANASONIC

Installatie-instructies

Induction Hob

Induktionskochfeld

Plaque à induction

Inductiekookplaat

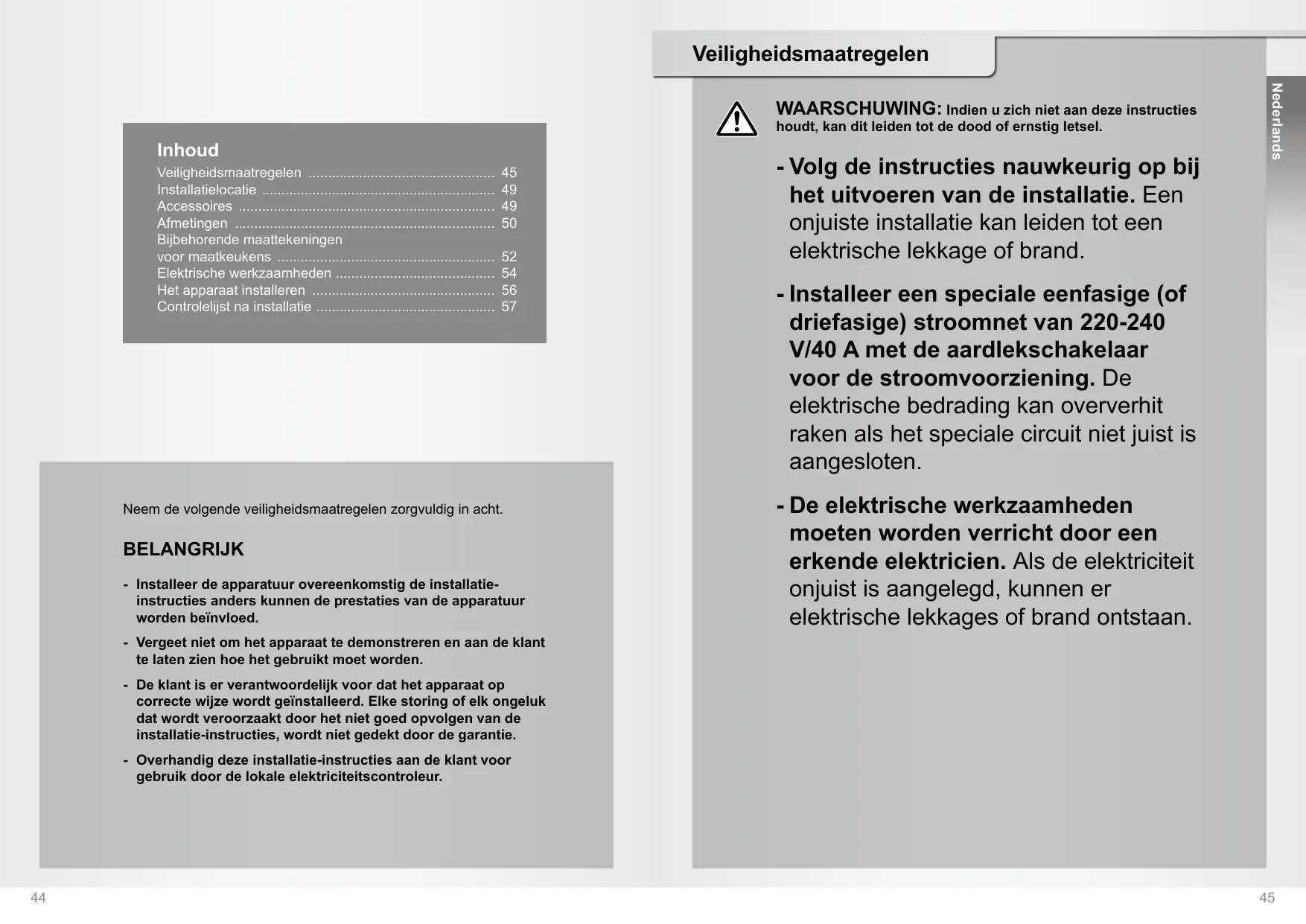

Veiligheidsmaatregelen

Inhoud

Veiligheidsmaatregelen 45

Installatielocatie 49

Accessoires 49

Afmetingen 50

Bijbehorende maattekeningen

voormaatkeukens 52

Elektrische werkzaamheden 54

Het apparatus installeren 56

Controleijst na installment 57

Neem de volgende veiligheidsmaatregelen zorgvuldig in acht.

BELANGRIJK

• Installer de apparatuur overeenkomstig de installation-instructies anders können de prestaties van de apparatuur worden beinvloed.
• Vergeet zich om het apparaat te demonstreeren en aan de klant te latent zien hoe het gebruikt要去 worden.
• De klant is er verantwoordelijk voor dat het apparaat op correcte wijze worden geinstalleerd. Elke storing of elk ongeluk dat worden veroorzaakt door het Niet goed opvolgen van de installmentie-instructies, worden Niet gedekt door de garantie.
• Overhandig deze installment-instructies aan de klant voor gebruik door de lokale elektriciteitscontroleur.

WAARSCHUWING: Indien u zich nicht aan deze instructies houdt, kan dit leiden tot de dood of ernstig letsel.

• Volg de instructies nauwkeurig op bij het uitvoeren van de installmentie. Een onjuiste installmentie kan leiden tot een elektrische lekke of brand.
• Installee een speciale eenfasige (of driefasige) stroomnet van 220-240 V/40 A met de aardlekschakelaar voor de stroomvoorziening. De elektrische bedrading kan oververhit raken als het speciale circuit Niet juist is aangesloten.
• De elektrische werkzaamheden要去en worden verricht door een erkende elektricien. Als de elektriciteit onjuist is aangelegd, können er elektrische lekkages of brand ontstaan.

WAARSCHUWING: Indien u zich nicht aan deze instructies houdt, kan dit leiden tot de dood of ernstig letsel.

• Dit apparaat moet goed worden geaard, conform de elektriciteitswetgeving. De aardedraad mag nicht worden verbonden met een gasleiding, waterleiding of aardingskabel van een bliksemafleider of met een telefooN. Anders kan deze een elektrische schok veroorzaken als het apparaat defect raakt of de isolatie wordt aangetast.
• Laat het apparaat door een bevoegd elektricien aarden. Een onjuiste aarding kan resulteren in een elektrische schok.
• Voordat u de installmentieuitvoert, moet u de stroomverbreker definitief uitschakelen. Hiermee kurz u elektrische schokken voorkomen.

• Raak geen hare onderdelen aan, zoals de bovenplaat.

• Als het stroomsnoer beschadigd raakt, moet dit worden verrangen door de fabrikant of het servicecentrum of dooreen net zo gekwalificeerd persoon om gevaren uit te sluiten.

• U mag het apparaat Niet demonteren, herstellen of wijzigen (bijvoorbeeld de bovenplaat). Hierdoor werkt het apparaat möglichn Niet maar behoren, wat gevaarlijk kan zijn.
• U mag nicht op het apparaat staan of er zware items opplaatsen. Barsten in de bovenplaat können resulteren in oververhitting, storingen of elektrische schokken.
• Het stroomsnoer要去 goed worden aangesloten om de integritie van de verbinding te waarborgen. Als de elektriciteit onjuist is aangelegd, können er elektrische lekkages of brand ontstaan.

LET OP: Indien u zich nicht aan deze instructies houdt, kan dit leiden tot letsel of schade aan eigendommen.

• Gebruik hittebestendige materialen voor het aanrechtblad. GebruikECHTER geen governiste materialen, omdat deze können verkleuren.

Het materiaal van het aanrechtblad要去en hittebestendigheid hebden die gelijk is aan of hoger is dan die van "onder druk gelamineerde en thermogeharde sierbladen". Als de materialen Niet hittebestendig zijn, hunnen deze verrormen of zichs brandveroorzaken.

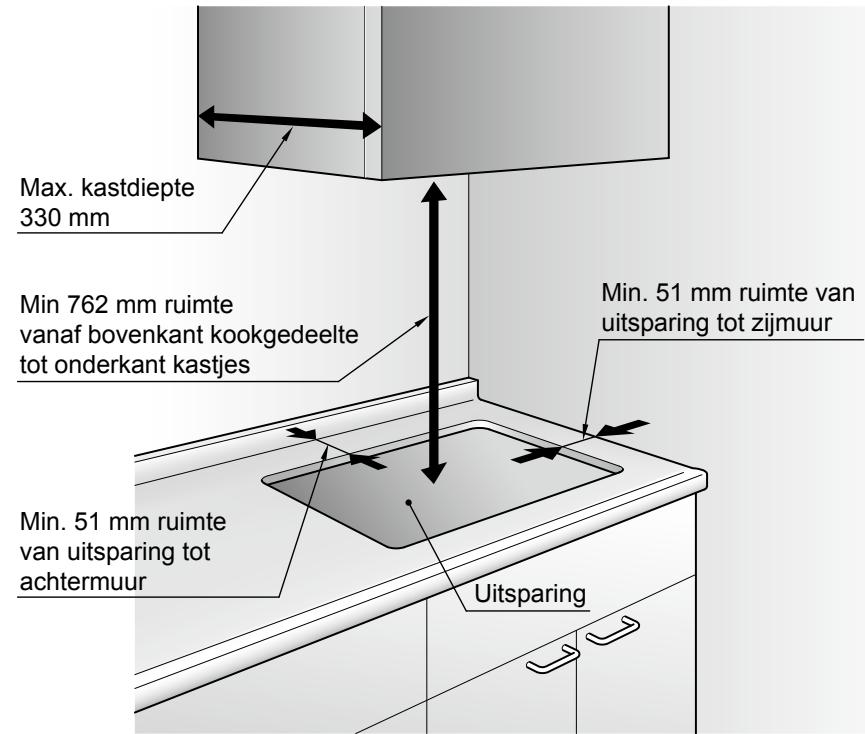

Installatielocatei

Houdt u zich aan de wetgeving betreffende de installmentie van het apparaat.

Ga voor meer informatie over de uitsparing maar pagina 53.

Accessoires

Klem

(4 stuks)

KY-B84BX/KY-B84BG

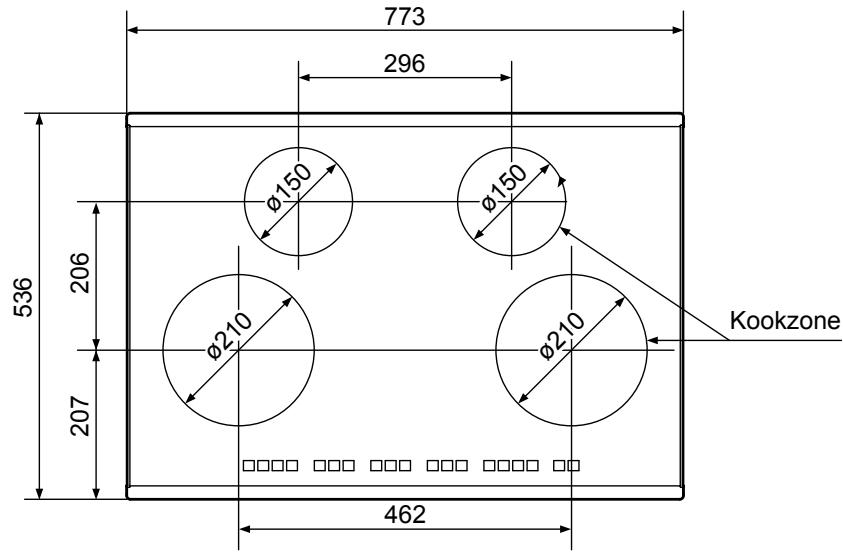

Bovenanzicht

Vooranzlicht

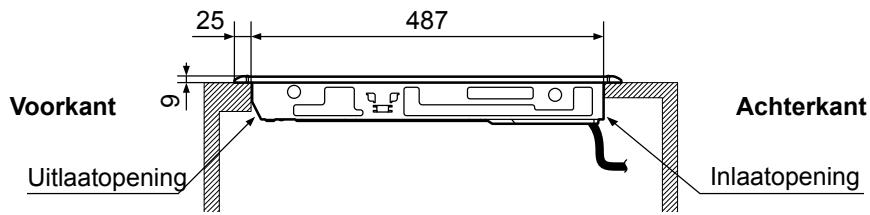

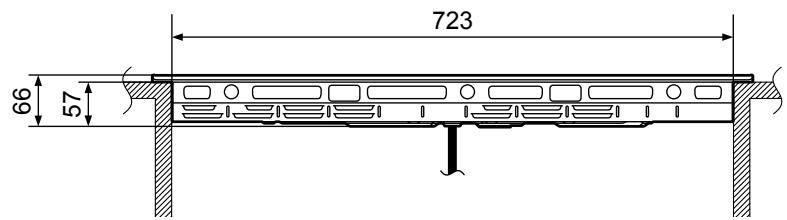

Zijaanzicht

Lengte stroomsoer: ong. 1,2 m (lengthmantel: ong. 1,1 m)

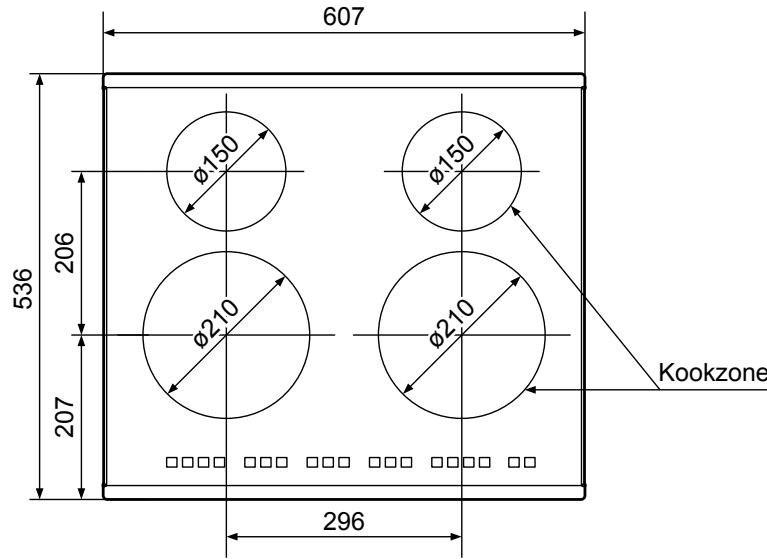

KY-B64BX/KY-B64BG

Bovenanzicht

Vooraanzicht

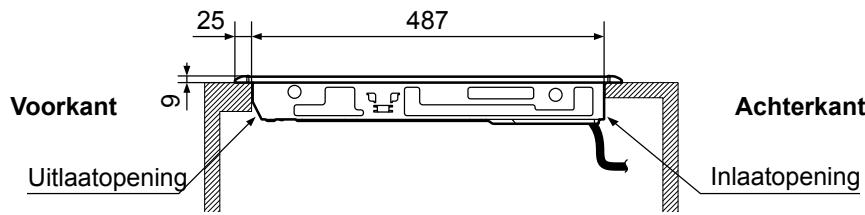

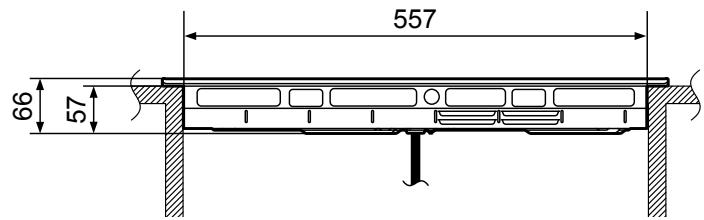

Zijaanzicht

Lengte stroomsoer: ong. 1,2 m (lengthmantel: ong. 1,1 m)

Bijbehorende maattekeningen voor maatkeukens

(meting: mm)

Zijaanzicht

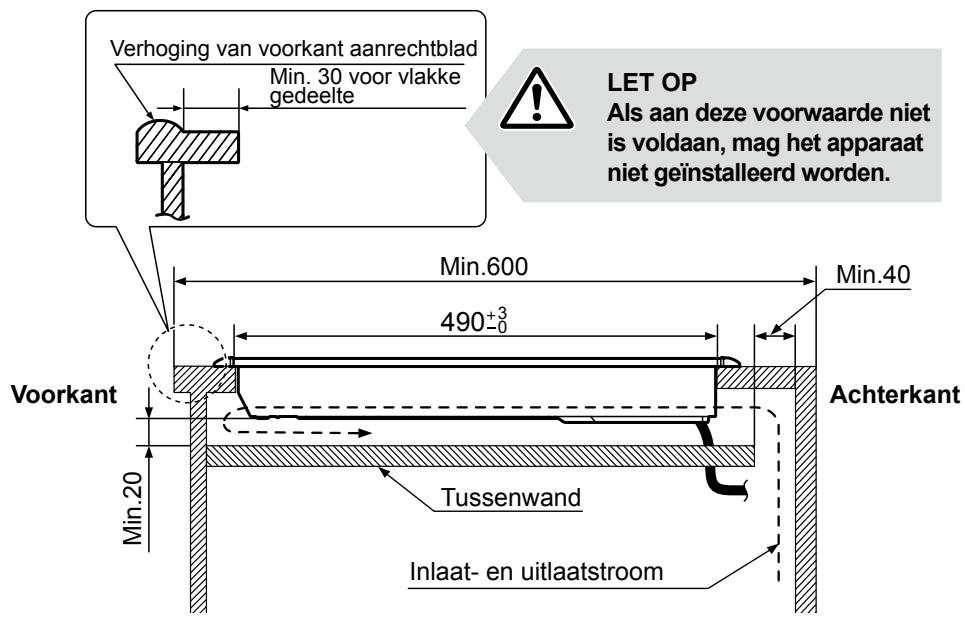

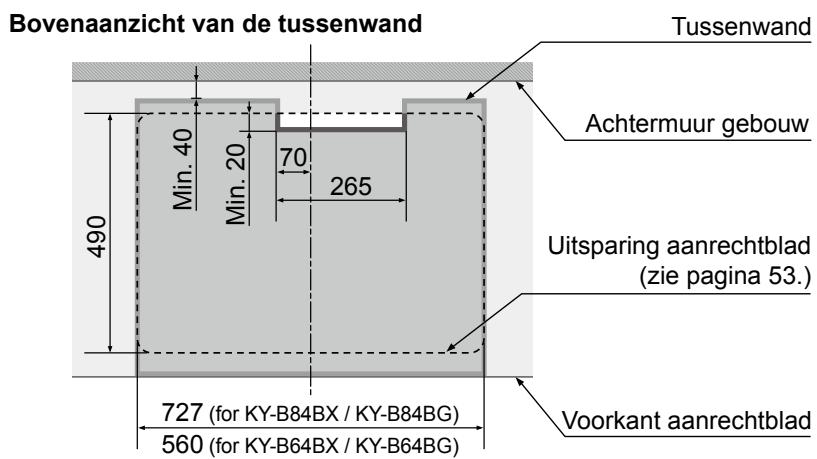

Instructies voor plaatsing van tussenwand in het kastje,

• Zorg voor minimaal 20mm extra ruimte aan de onderkant van het apparaat voor de luchtcirculatie.
• Zorg voor minimaal 40mm extra ruimte aan de achterkant van de tussenwand.

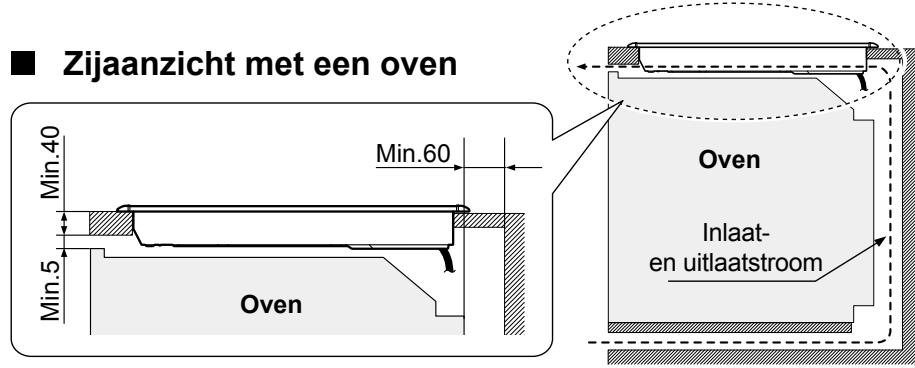

Instructies voor installmentie van kookplaten boven een oven.

• Voor Panasonic-ovens: alleen HL-BT62S/HL-BT62B. (vanaf januari 2013)
• Zorg voor extra ruimtes voor luchtcirculation, zoals hieronder worden weergegeven.

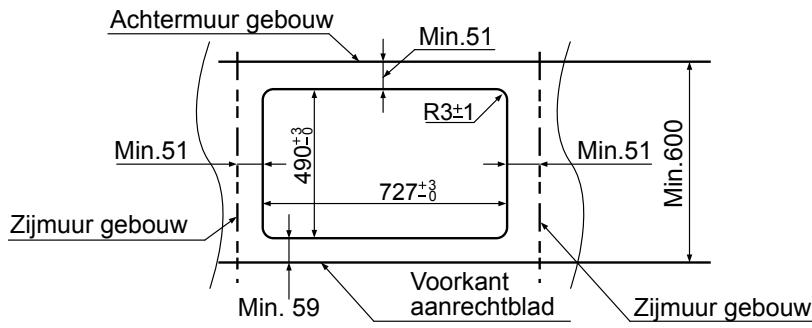

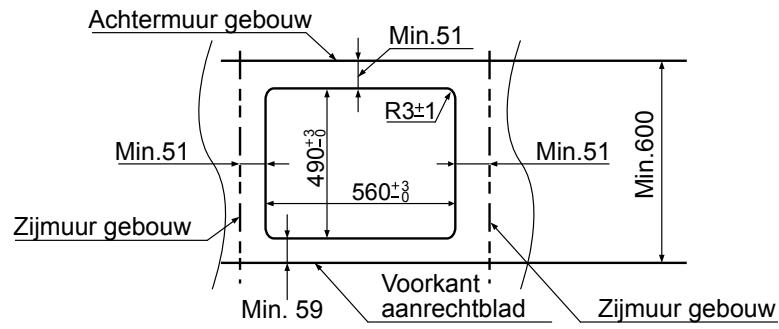

■ Afmetingen van uitsparing van aanrechtblad

KY-B84BX/KY-B84BG

KY-B64BX/KY-B64BG

WAARSCHUWING

De elektrische werkzaamheden moeten worden verricht dooreen erkende elektricien.

• Dit apparaat要去 worden geleverd met de juiste spanning en frequentie, worden aangesloten op een afzonderlijk, goed geaard vertakt circuit en worden beveiligd met een stroomverbreker of zekering. (Het kenplaatje is te vinden aan de onderkant van het apparaat.)
• Dit apparaat is Niet voorzien van andere middelen voor uitschakeling van het voedingsnet in de vorm van een contactscheiding in alle polen die volledige uitschakeling garanderen volgens overspanningscategorie III. Deze middelen要去en aanwezig zijn in de vaste bedrading overeenkomstig de bedradingsvoorschriften.
• U要去 een tweedraads, eenfasig 220-240 V, 40 A, 50 Hz wisselstroomnet gebruiken. (U kunt ook een vierdraads,rieffasig wisselstroomnet gebruiken.) Als u aansluit op aluminiumkabels,要去 u aansluitingen gebruiken die geschikt zich voor aluminiumkabels.
• Ga bij de lokale nutsbedrijven na welke elektriciteitscodes in de regio worden toegepast. Als u het apparaat Niet volgens de geldende codes aansluit, kan er een gevaarlijke situatie ontstaan.
• Na de installmentie moet u de klant latent zich waar de stroomverbreker van het apparatusaat zich bevindt.

Installatie van de aardlekschakelaar

• In overeenstemming met de bedrangingsvoorschriften要去 de aardlekschakelaar in de elektrische bedrading van hetuis worden ingebouwd.
• Volg de specificaties van de aardlekschakelaar als volgt.
  Nominale stroom: 40 A, nominale gevoeligheidsstroom: 30 mA

Schakel de stroom uit bij de stroomverbroker of verwijder zekeringen maar het vertakte circuit van het apparatus.

2. Sluit het stroomsnoer aan.

Sluit het stroomsnoer aan volgens alle geldende codes en verordenen.

- Eenfaseverbinding (220-240 V ~ 50 Hz)

Sluit de bedrading aan in overeenstemming met de instructies in onderstaande tabel en schema:

Stroomkabel	Draadverbinding
E N L	E: Geel/Groen (Aansluiten op aardaansluiting) N: Grijs en blauw samen L: Zwart en bruin samen (Verbinden met de lijnaansluiting)

- Driefaseverbinding (380-415 V 2N~ 50 Hz)

Scheid de L-draden en sluit deze aan in overeenstemming met de instructies in onderstaande tabel en schema:

Stroomkabel	Draadverbinding
E N L1 L2	E: Geel/Groen (Aansluiten op aardaansluiting) N: Grijs en blauw samen L1: Zwart L2: Bruin (Verbinden met de lijnaansluiting)

WAARSCHUWING

U mag de bovenplaat Niet demonteren. De aangesloten draad kan los

komen te zitten en een storing veroorzaken.

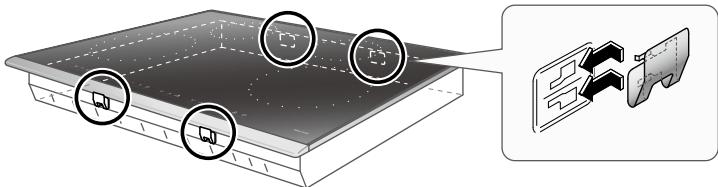

1.Maak de klemmen vast op de hoofdunit (4plaatsen op de voor- en achterkant).

• Plaats het kussen met de UP-zijde boven onder de hoofdunit om als buffer te functioneren om te voorkomen dat het aanrechtblad beschadigd raakt.
• Lijn de klemhandgrepen uit met de gaten aan de zijkanten van de hoofdunit en schuif de klem van rechtsaar links om deze op de hoofdunit te bevestigen.

UP-zijde kussen

1. Plaats de hoofdunit in de uitsparing van het aanrechtblad terwijl u deze zo horizontaal möglichk houdt.

2. Laat de unit nicht op het aanrechtblad vallen.

3. Druk de hoofdunit omlaag om te garanderen dat het frame stevig op het aanrechtblad steunt.
4. Ga na of de ruimtes:tussen het aanrechtblad en de onderkant van het bovenframe voor,achter, links en rechts even grootহn.

1. Sluit het stroomsnoer aan

Zie pagina 55.

LET OP

Als de kast geen opening heeft aan de voorkant, moet de bedrading worden aangesloten voordat de hoofdunit in het aanrechtblad worden geplaatst.

Controleijst na installment

Na voltooiing van de installmentie moet u de volgende items controlleren en afstrepen.

	Controlleijst	Gecontrolerd
Uiterlijk	- Ziet het apparaat er nicht uit alsof het waar voren, achteren, links of rechts is gekanteld? - Is het frame Niet opgetild? - Is de bovenplaat schoon?
Elektrische werkzaamheden	- Is de stroomvoorziening een eenfasig (220-240 V ~) ofrieffasig (380-415 V 2N~) wisselstroomnet?
	- Is de aardkabel geinstalleerd? - Is de aardlekschakelaar geinstalleerd?
Elektrisch testen	1. Tik op de toets van de hoofdschakelaar om deze in te schakelen. - Gaat het lampje van de hoofdschakelaar branden? 2. Tik op de volgende toetsen om te controlleren of elke kookplaat werkt: - Kookplaat linksvoor - Kookplaat linksachter - Kookplaatrechtsvoor - Kookplaat rechtssachter	Knippert het cijfer "7" (warmteniveau display)? ✓ ▼

• Vergeet zich om de kookplaten en de hoofdschakelaar na het testen uit te schakelen.
• Overhandig de bedieningsinstrumentes, de installment-instructies en het garantiebewijs aan de klant.

Ik verklaar hierbij dat de installmentie voltooid is.

Handtekening van installmenter

Panasonic Corporation

http://panasonic.net
