GEBRUIKSAANWIJZING KY-B84BX PANASONIC

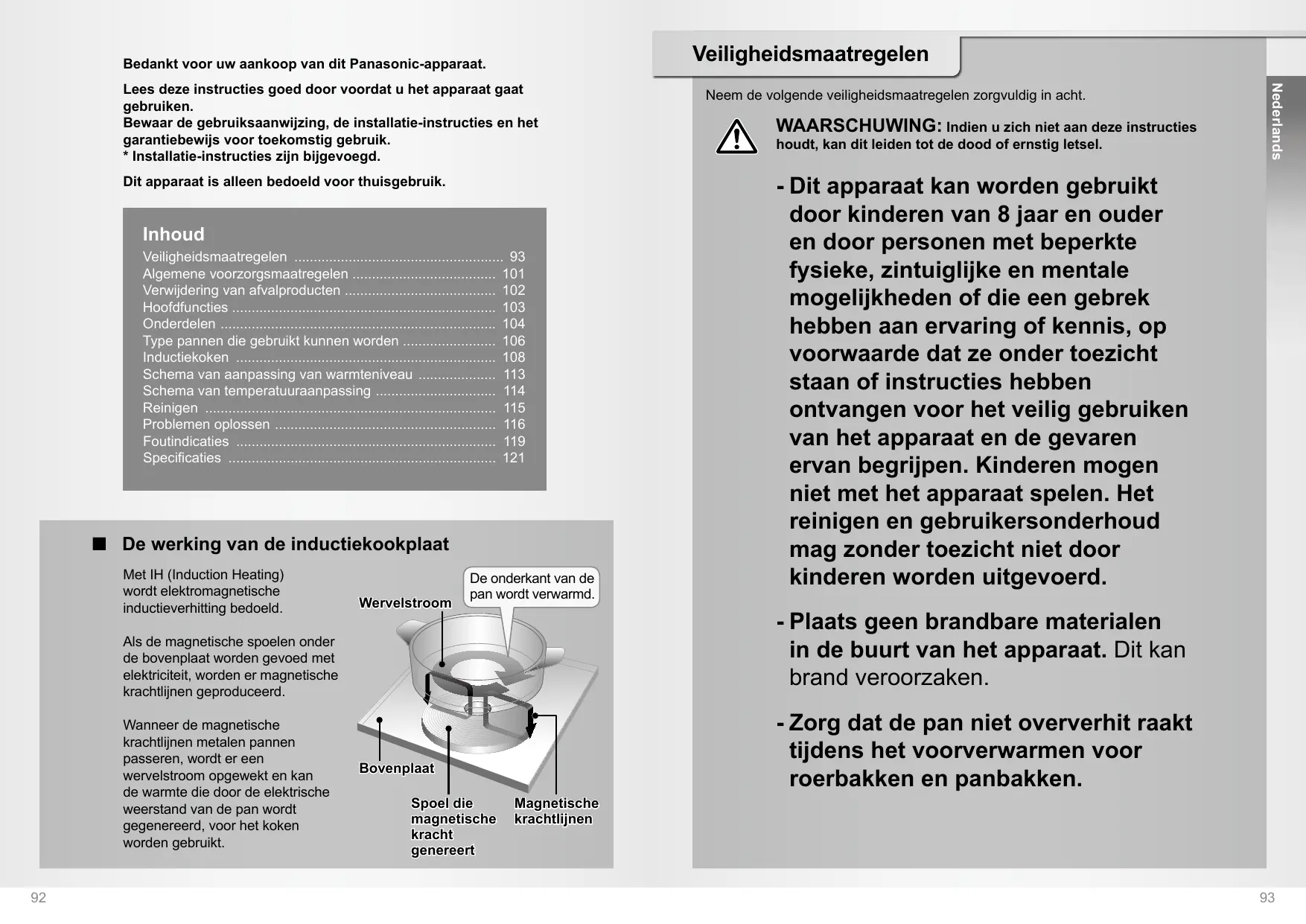

Bedankt voor uw aankoop van dit Panasonic-apparaat.

Lees deze instructies goed door voordat u het apparaat gaat gebruiken.

Bewaar de gebruiksaanwijzing, de installment-instructies en het garantiebewijs voor toekomstig gebruik.

• Installatie-instructies zijn bijgevoegd.

Dit apparaat is alleen bedoeld voor thuisgebruik.

Inhoud

Veiligheidsmaatregelen 93

Algemene voorzorgsmaatregelen 101

Verwijdering van afvalproducten 102

Hoofdfuncties 103

Onderdelen 104

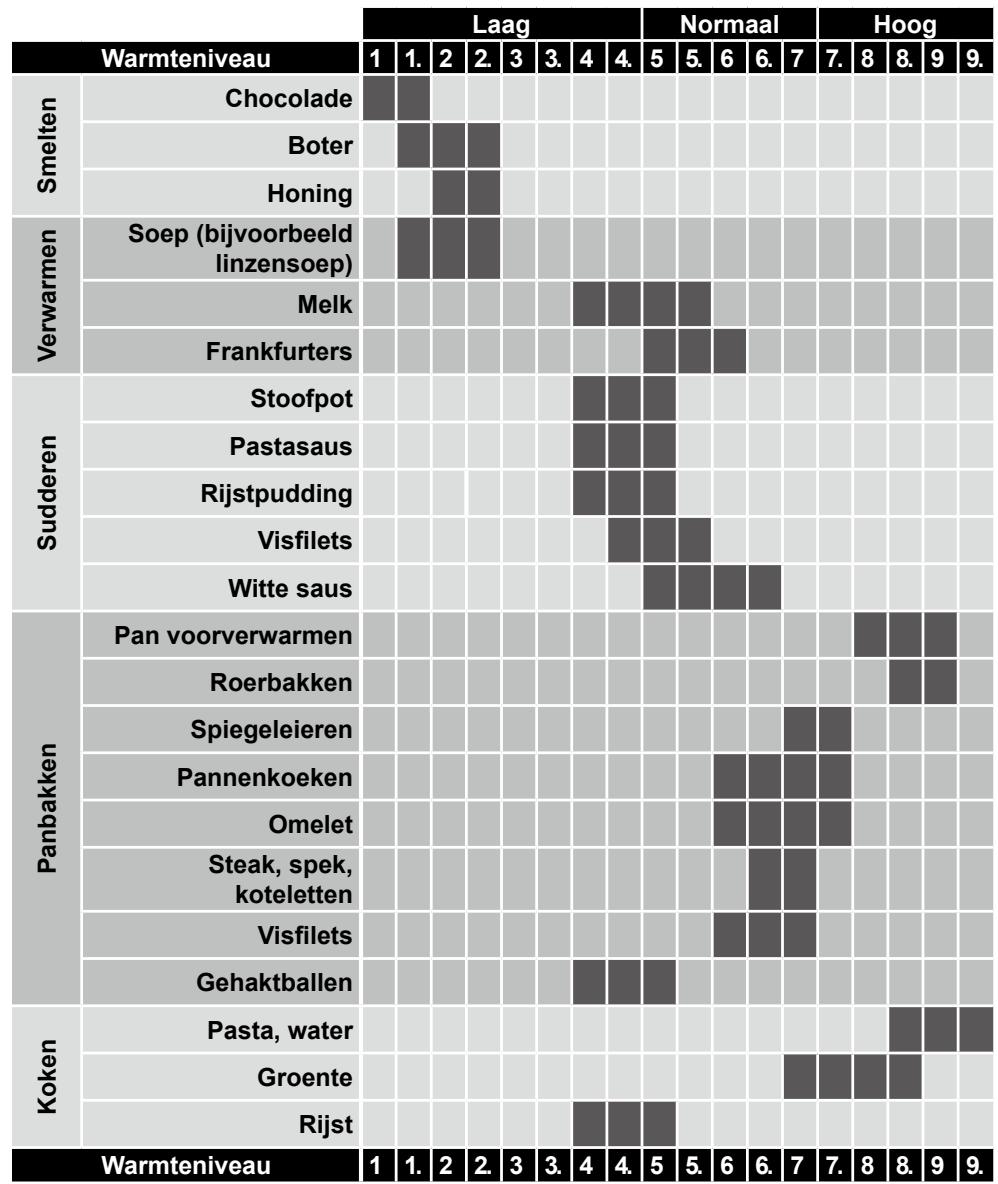

Schema van aanpassing van warmteniveau 113

Schema van temperatuuraanpassing 114

Reinigen 115

Problemen oplossen 116

Foutindicaties 119

Specifications 121

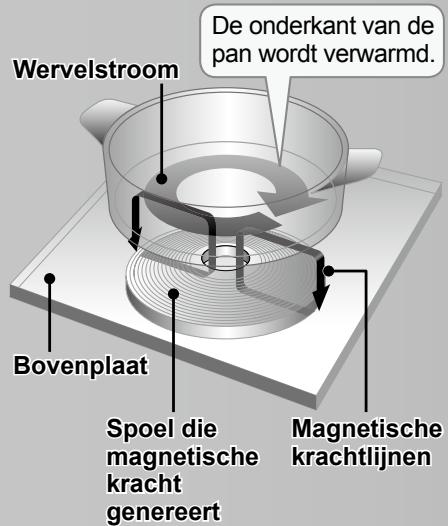

De werkking van de inductiekookplaat

Met IH (Induction Heating)
wordt elektromagnetische
inductieverhitting bedoeld.

Als de magnetische spoelen onder de bovenplaat worden gevoed met elektricit, worden er magnetische krachtlijnen geproduerd.

Wanner de magnetische krachtlijnen metalen pannen passeren, worden er een wervelstroom opgewekt en kan de warmte die door de elektrische weestand van de pan worden gegenereerd, voor het koken worden gezruikt.

Veiligheidsmaatregelen

Neem de volgende veiligheidsmaatregelen zorgvuldig in acht.

WAARSCHUWING: Indien u zich nicht aan deze instructies houdt, kan dit leiden tot de dood of ernstig letsel.

• Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en door personen met beperkte fysieke, zintuiglijke en mentale mogelijkheden of die een gebrek hebben aan ervaring of kennis, op voorwaarde dat ze onder/toezicht staan of instructies hebben ontvangen voor het veilig gebruiken van het apparaat en de bevaren ervan begrijpen. Kinderen mogen Niet met het apparaat spelen. Het reinigen en gebruikersondoud mag zonder/toezicht Niet door kinderen worden uitgevoerd.
• Plaats geen brandbare materialen in de buurt van het apparaat. Dit kan brand veroorzaken.
• Zorg dat de pan Niet oververhit raakt tijdens het voorverwarmen voor roerbakken en panbakken.

WAARSCHUWING: Indien u zich nicht aan deze instructies houdt, kan dit leiden tot de dood of ernstig letsel.

• Neem de volgende waarschuwingen in acht om ervoor te zorgen dat de IR-sensor goed blijft werken.

• Zorg dat de pan de IR-sensor volledig bededuct ( sensor ).

• Selecteer en gebruik de inductiezone linksvoor met de Regelsensor voor frituurtemperatuur (U) als u gaat frituren. U mag de andere inductiezone Niet voor frituren gebruiken. Volg de instructies over de hoeveelheid en diepte van de olie zorgvuldig op.

Hoeveelheid: minimaal 200 ~g (0, 22 ~L)

Diepte: minimaal 1 cm

• Veeg alle water van de bovenplaat en de binnen- en buitenkant van de pan af. Als u deze waarschuwingen Niet in acht neemt, werkt de infraroodsensor möglichn Niet goed, waardoor de olie oververhit kan raken en er brand kan ontstaan.

• Roer vloeistoffen, zoals soep en stoofpotjes, goed door voordatu deze verwarmt. Anders kunnende vloeistoffen gaan spetteren en brandwonden of letsels veroorzaken, of kan de pan gaan springen en de bovenplaat beschadigen.

• Raak de bovenplaat of het bovenframe tijdens of na gebruik nicht aan. Wees extra voorzichtig wanner het waarschuwingslampje voor een hoge temperatuur ( ) brandt of de toets H knippert op het display van een inductiezone.
• U mag geen hoge druk op de bovenplaat uitoefenen of er dingen op latenten vallen. De bovenplaat kan barsten en een elektrische schok veroorzaken.
• Plaats geen explosieve objecten, zoals draagbare gasbranders, stalencilinders en voedselblikken, op of dicht bij de apparatuur. Als deze per ongeluk warm worden, können ze ontploffen.

WAARSCHUWING: Indien u zich nicht aan deze instructies houdt, kan dit leiden tot de dood of ernstig letsel.

• Plaats geen metalen objecten, zoals messen, vorken, lepels, deksels, aluminumfolie, aluminium dienbladen, vacuümverpakkingen, magnetische ringen, horloges of accessoires op of zich bij de bovenplaat en raak de pan nicht aan wanseer de inductiezone aan staat. Deze{kunnen heet worden en brandwonden of letsel veroorzaken.

• U mag het apparaat nicht demonteren, repareren of wijzigen. Neem voor reparations contact op met de winkel waar u het apparaat heeft aangeschaft.

• Gebruik na het koken de toetsen om het apparaat uit te schakelen (de hoofdschakelaar) en vertrouw nicht op de pandetector (veiligheidsfuncties). Wanner het apparaat een langerearend nicht gebruikt zal worden,要去 u de stroomverbreker op UIT zetten.

• Als het apparaat Niet meer werktof kapot gaat, moet u het gebruikervan onmiddelijk staken.

Draai de hoofdschakelaar en de stroomverbrokeraaruit en neem contact op met het servicecentrum.

Doet u dit nicht, dan is er kans op rook, brandwonden en elektrische schokken. Signalen bij kapot apparaat:

• Het apparaat geeft een lucht van verbranding af.
• U voelt de elektriciteit wanner u de bovenplaat en het bovenframe aanraakt.
• De bovenplaat is gebarsten.
• De stroomkabel is oververhit.
• De elektriciteit wordenuitgeschakeld wanneer de stroomkabel wordenverplaatst.

Als de stroomkabel met type Y-bevestiging beschadigd raakt,要去 deze worden verrangen doordefabrikant of het servicecentrumof door een net zo gekwalificeerdpersoon om gevaren uit te sluiten.

• Dit apparaat要去 zich geaard om elektrische schokken of brand te voorkomen.

WAARSCHUWING: De apparatuur en de toegankelijkke onderdelen{kennen heet wordenijdens het gebruik. Wees voorzichtig door geen hare elementen aan te raken. Kinderenjonger dan 8 Jaar dieren uit de buurt te worden gehonden, tenzij zich onder toezicht staan.

WAARSCHUWING: Onbeheard koken op een kookplaat met vet of olie kan gevaarlijk+zijn en brandveroorzaken. Probeer een brand NOOIT met water te blussen, maar schakel de apparatuuruit en bedek de vlam met een deksel of vuurdeken.

WAARSCHUWING: Brandgevaar:zet geen items op de kookoppervlakken.

WAARSCHUWING: Als de bovenplaat is gebarsten, pas dan op dat u deze nicht aanraakt en schakel de hoofdschakelaaruit om het risico op een elektrischeschok te voorkomen. Neem contact op met de winkel waar u de apparatuur heeft aangeschaft, voor reparatie.

LET OP: Indien u zich nicht aan deze instructies houdt, kan dit leiden tot letsel of schade aan eigendommen.

• Als de olie rook afgeeft, moet u de hoofdschakelaar direct uitschakelen. Anders kan deze vlam vatten.
• Pas op voor opspattende hete olie. Houd uw gezicht uit de buurt van de pan. U=kunt namelijk brandwonden oplopen.
• Gebruik geen olie die is voorverwarmd door andere apparatuur, zoals een gasfornuis. Anders werkst het "olietemperatuurregelsystem" nicht goed en kan er brand ontstaan.
• Wees extra voorzichtig wanner u de pan voorverwarmt met eenkleine hoeveelheid olie. De pan kan oververhit raken en beschadigd raken.
• Zorg dat de pan stabel staat. Anders kunt u letsel of brandwonden oplopen.

LET OP: Indien u zich nicht aan deze instructies houdt, kan dit leiden tot letsel of schade aan eigendommen.

• Plaats geen papier of theedoek onder de pan. Deze kan verschroeien door de warmte van de pan.
• Verwarm geen lege paffen en pas op dat ingredienten nicht oververhit raken. De ingrediente kuren aanbranden en de pan kan beschadigd raken.
• Gebruik de apparatuur nicht voor andere doeleinden dan koken. Dit kan oververhitting veroorzaken of storingen waardoor möglich brand ontstaat.
• Als u een medisch apparaat bij u draagt (zoals een pacemaker),要去 uw arts raadplegen. De bediening van het apparaat kan invloed hebben op een medisch apparaat.
• Gebruik geen stoomreiniger.

Algemene voorzorgsmaatregelen

• De apparatuur is nicht bedoeld om te worden bediend dooreen externe timer of een apart afstandsbedieningssystem.

• De apparatuur geeft magnetische krachtlijnen af. Plaats geen magnetische voorwerpen in de buurt van het apparaat.

• Bij radio's, TV's en hoortoestellen können bijvoorbeeld geluidsstoringen optreden.
• OV-kaarten of bankpassen können bijvoorbeeld worden gewist of beschadigd raken.
• Gebruik geen andere inductiekooksystemen, zoals een inductierijstkoker of een draagbare inductiekookplaat op de bovenplaat. Elektromagnetische golven die door deze apparaten worden gegenereerd, können de apparatuur beschadigen.
• Plaats geen kruiden of voedingsmiddlesen in het kastje onder de apparatuur. Deze können bederven door de warmte die worden afgegeven.
• Als u op de bovenplaat of bovenframe zuurhoudende voedingsmiddelen hebt gemorst, Zoals azijn, jam of citroensap,要去udit onmiddelijk afvegen. Anders kunnen er verkleurde plekken ontstaan op de bovenplaat of het bovenframe.
• Pas op dat u geen krassen maakt op de bovenplaat met de onderkant van de pan of er een hete pan op plaatst. Het bovenframe kan hierdoor beschadigd raken.
• Plaats geen water of andere items op het bedieningspaneel. De toetsen van het bedieningspaneel können hierdoor kapot gaan.
• Zorg dat de inlaat- of uitlaatopening nicht worden belemmerd. De filterverstoppingsdetectie voor de inlaat- en uitlaatopeningen konnen anders geactiveerd worden, waardoor automatisch de stroom wordenuitgeschakeld.
• Het warmteniveau voor de voorste inductiezone is hoog. Controller het warmteniveau regelmatig en stelt dit indien nodig bij.

Informatie voor bebruikers over het verwijderen van elektrische & elektronische apparatuur (privéhuishoudens)

Dit symbolism op de producten en/of bijbehorende documenten houdt in dat de gebruikte elektrische en elektronische producten Niet met het gewone huishoudelijk afval mogen worden meegegeven. Voor een juiste verwerking en recycling moet u deze producten inleveren bij hiertoe bestemde inzamelingspunten, waar de apparatuur gratis wordeningenomen.

In sommige landen is het ook möglichk om de producten maar een winkel in de buurt te brengen bij aankoop van een gelijkwaardig/Newuw product. Door u op correcte wijze van dit product te ontdoen, helpt u bij het behoud van kostbare bronnen en möglichke negatieve effecten op de gezondheid en het milieu te voorkomen die kunnen ontstaan als u dit Niet doet. Neem contact op met de lokale instanties voor meer informatie over het voor u dichtstbijzijnde inzamelingspunt.

Bij het op onjuiste wijze ontdoen van deze afval kan er een straf worden opgelegd, conform de nationale wetgeving.

Informatie over het ontdoen van afval in andere landen buiten de Europese Unie

Dit symbolism is alleen geldig in de Europese Unie. Als u dit product wilt weggooien,要去u contact opnemen met de lokale autoriteiten of winkel en vragen wat hiervoor de juiste methode is.

Hoofdfuncties

Veilig, schoon, zeer efficienct

Platte bovenplaat is eenvoudig te onderhoden

Zonder vlammen
Efficiente verhitting

Omthusitegebruiken

Voor geisoleerde huizen en keuekens met een kookeiland

Aardevriendelijk

Stoot geen kooldioxide uit in huizen en is energiebesparend

Infraroodssensorietechnologie van Panasonic

De infraroodsensor van Panasonic (temperatuurregelsystem) regelt de ingestelde temperaturen door de temperaturen van de onderkant van de pan snel te detecteren. Zo is het heel eenvoudig om heerlijke gerechten maar te makeen.

• Temperatuurregelsensor voor panbakken
• Temperatuurregelsensor voor frituren, etc.

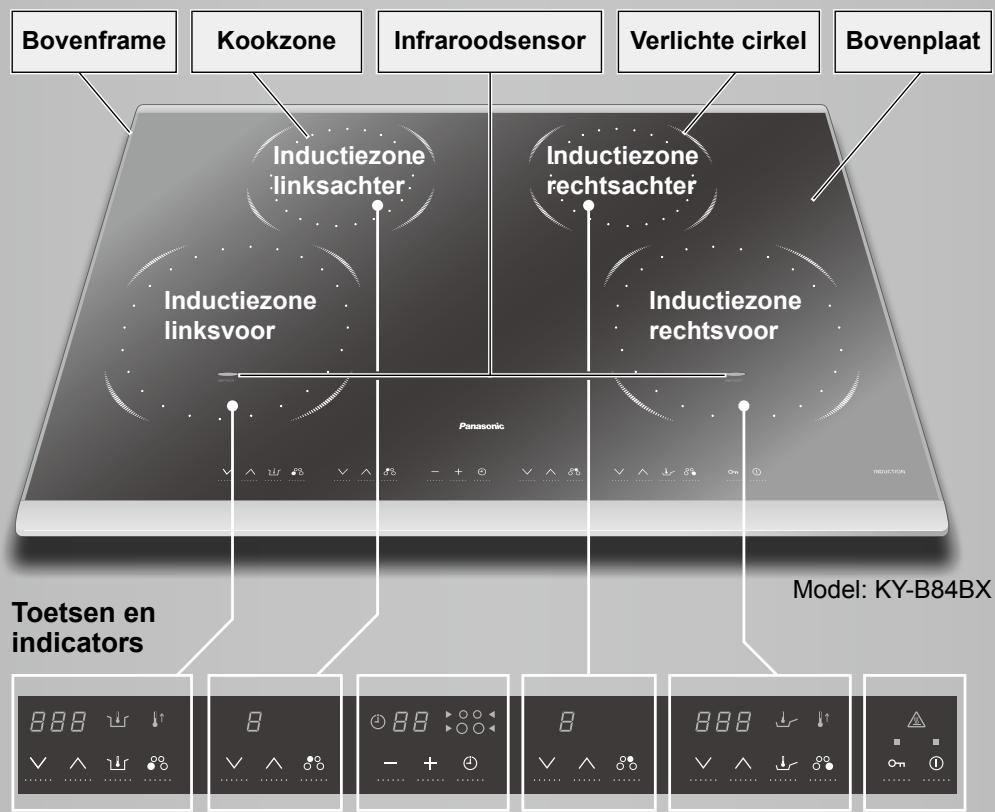

Hoofdunit en bedieningsspaneel

Temperatuurregelsensor voor frituren (zie pagina 110).

Voorverwarmingsindicator (zie pagina 111).

Menu Verwarmen (zie pagina 109). Beschikbaar voor alle inductiezones.

Timer (zie pagina 112).

Temperatuurregelsensor voor panbakken (zie pagina 110).

Voorverwarmingsindicator (zie pagina 110).

Algemene bedieningseinlementen

Waarschuwingslampje voor hoge temperatuur

• Het lampje gaat branden wonneer de bovenplaat te warm worden.
• Zelfs wanneer de apparatuur isuitgeschakeld, blijft het lampje branden terwijl de bovenplaat nog steeds warm is en knippert de toets H op het bedieningspaneel en geeft aan welke inductiezones warm+zijn.

Hoofdschakelaar en bijbehorend lampje

• Het lampje van de hoofdschakelaar brandt wanner het apparatusaat ingeschakeld.
• Als er een minuut is verstreten zonder dat het apparaat is gebruikt, schakelt het zich automatisch UIT.

Toets voor kindervergrendeling en bijbehorend lampje

• Met deze toets=kunt u alle bedieningselementen vergrendelen om verkeerd gebruik van de apparatuur te voorkomen.
• Na inschakeling van de apparatuur moet u de toets gedurende 3 seconden aan blijven raken. U deactiveert de functie door de toets nogmaals 3 seconden in te drukken.

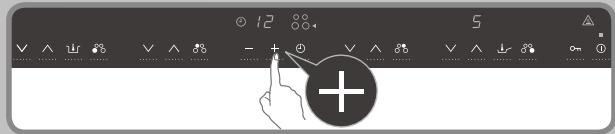

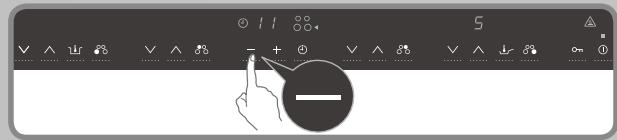

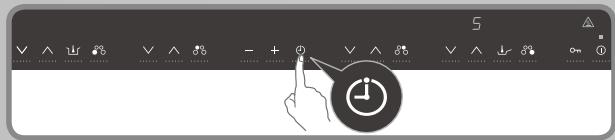

Timer

• De timer=kunt u gebruiken met het menu Verwarmen van alle inductiezones.
• De timer kan darüber nicht gebruikt worden met de temperatuurregelsensor voor panbakken of de temperatuurregelsensor voor frituren.
• Ga voor meer informatie over hoe u de timer instelt, maar pagina 112.

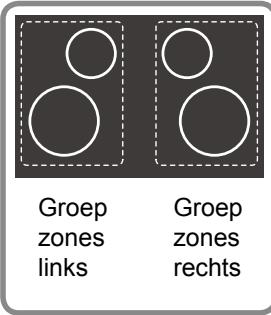

Kookzones

Kookzone

KY-B84BX/KY-B64BX

Gebruik witte stippellijnen als richtlijnen.

KY-B84BG/KY-B64BG

Gebruik zones die in het wit als richtlijnen.

Verlichte cirkel

(Alleen voor

KY-B84BX/

KY-B64BX)

Wanner de hoofdschakelaar is ingeschakeld, krijgen de verlichte cirkels een blauwe gloed.

De verlichte cirkels krijgen eenlichtere gloed rond alle inductiezones die in gebruik zich.

Type pannen die gebruikt können worden

Material

Geschekte paffen

IJzer/gietijzer

Geemailleerd ijzer

Magnetische roestvrij staal (magneten blijven aan de onderkant plakken).

• Het verwarmingsvermögen is möglich nicht zo sterk als bij sonstige roestvrij stalen paffen.

Ongeschekte pannen

• Aluminum/koper
• Hitbebestendig glas
• Keramiek en aardewerk

Vorm van de onderkant

Geschekte pannen

De bodem is plat en heeft gelijkmatig contact met de bovenplaat.

Ongeschekte pannen

Pannen met een
ronde bodem

Pannen met pootjes of uitstekingen

Pannen met een\ dunne bodem

Pannen met een kromme bodem

• Gebruik geen pannen met een bodem met een kromming van 3 mm of meer, waar dat dan möglichk de veiligheidsmaatregelen Niet goed werkken, het warmtevermogen lager is of de pan Niet verwarmd worden.

Grootte (diameter bodem)

Geschkke pannen

Voor voorste inductiezones: 14,5 cm ofmeer Voorchterste inductiezones: 12 cm ofmeer

• Gebruik pannen die even groot় als de kookzone.

LET OP

• Verwarm geen lege geëmailleerde pannen. Laat geëmailleerde pannen Niet verschroeienijdens het koken. E-mailelagen können smelten en de bovenplaat beschadigen.

• Gebruik geen keramische of aardewerkpannen zichs als deze gemaakt zich voor inductieverwarming.

• Afhankelijk van de vorm konnen sommige keramische en aardewerkpannen de inductiezones beschadigen.

• Wonneer de inductiezone een hoge temperatuur bereikt, worden het verwarmingsvermögen zo geregeld dat het warmteniveau worden verlaagd en kan er nicht goed gekookt worden. Het verwarmen worden möglichk automatisch uitgeschakeld door veiligheidsmaatregelen.

OPMERKING

Wanner u gebruik maakt van de temperatuurregelsensor voor frituren of de temperatuurregelsensor voor panbakken,+kennen de volgende situaties ontstaan afhankelijk van het type, het materiaal en de vorm en grootte van de bodem van de pan.

• De werkelijkste olietemperatuur verschit van de ingestelde olietemperatuur.
• De voorverwarmingstijd worden verlengd.
• De pan worden nicht verwärmd vanwege een ontdekte afwijking.

Hoe u nagaat of een pan geschikt is voor inductie

1. Plaats de pan bevuld met een kopje water op een inductiezone.

1. Tik op de toets van de hoofdschakelaar om.Deze in te schakelen.

3.Tik op de toets van de te gebruiken inductiezone en controller het aan-/uit-lampje. (hier de inductiezone linksvoor)

• Als de pan geschikt is, blijft het lampje branden.
• Is de pan ongeschikt, dan gaat het lampje knipperen.

1. Raak nogmaals de toets van stap 3 aan om de inductiezoneuit te schakelen.

(hier de inductiezone linksvoor)

Voorbereiden

1. Plaats de pan in het midden van de inductiezone.

2. Bedek de infrarood sensors van de voorste inductiezones volledig met de pan.

3. Veeg bij het frituren en het panbakken het water of de vlekken op de bovenplaat en de binnen- en buitenkant van de pannen af, zodate temperatureur van de bodem van de pan correct kan worden gedetecteerd.

• De infraroodsensor detecteert en regelt de temperaturen van de bodem van de pan. Hiermee voorkomt u oververhitting en worden de ingestelde temperatuur waar hersteld nadat deze werd verlaagd na het toevoegen van ingredienten.

1. Tik op de toets van de hoofdschakelaar (en houd heel even vast) om deze in te schakelen.

Als er een minuut is verstreten zonder dat het apparaat is gebruikt, schakelt het zich automatisch UIT.

In dit geval dient u de hoofdschakelaar wee in te schakelen.

3.Voer de gewenste bewerkinguit.

• Ga voor het menu Verwarmen maar paging 109.
• Ga voor het menu voor panbakkenaar pagina 110.
• Ga voor het frituurmenu maar pagina 110.

Veiligheidsmaatregelen

De inductiezone wordenatisch uitgeschakeld wanner er een afwijking worden gedetecteerd.

• Automatische uitschakeling bij Niet gedetecteerde pan (zie pagina 119).
• Automatische uitschakeling bij Klein object (zie pagina 119).
• Automatische uitschakeling bij lege pan (zie pagina 120).
• Automatische uitschakeling bij vergeten uitschakeling (zie pagina 116).

De hoofdschakelaar worden automatisch uitgeschakeld als het apparaat nicht worden gelebruikt.
- Automatische uitschakeling van hoofdschakelaar (zie pagina 116).

Het verwarmingsvermögen worden automatisch gereduceerd om oververhitting te voorkomen.
- Functie voor het voorkomen van oververhitting (zie pagina 117).

Het lampje brandt wanner de bovenplaat warm is.
- Waarschuwingslampie voor hoge temperatuur (zie pagina 105).

Het bedieningspaneel worden vergrendeld om misbruik van het apparaat te voorkomen.
- Kindervergrendeling (zie pagina 105).

■ Menu Verwarmen

Voor het sudderen, koken, verwarmen, stomen, roerbakken en panbakken

Beschikbaar voor alle inductiezones.

WAARSCHUWING

• Roer vloeistoffen door voordat u deze verwarmt. Anders konnen de ingredienten plotseling opspatten of kan de pan gaan springen waardoor u letsel of brandwonden kurz oplopen.
• Zorg dat de pan Niet oververhit raakt tijdens het voorverwarmen voor roerbakken en panbakken.

LET OP

Wees extra voorzichtig wanner u de pan voorverwarmt met eenkleine hoeveelheid olie. De pan kan oververhit raken en beschadigd raken.

1. Raak de toets aan van de te gebruiken inductiezone om het verwarmen te starten.

(hier de inductiezone linksvoor)

Standaard warmteniveau:

1. Raak deze toets aan als u het warmteniveau wilt aanpassen.

Er+zijn in totaal 18 niveaus. (zie pagina 113).

Raak de toets aan en houd deze in gedrukt om het warmteniveau snel te veranderen.

• Ga voor meer informatie over hoe u de timer instelt maar paging 112.

3.Raak nogmaals de toets van stap 1 aan om de inductiezoneuit te schakelen.

(hier de inductiezone linksvoor)

OPMERKING

Wanneer u langer dan 45 minuten verwärmt, moet u de timerfunctie gebruiken om te voorkomen dat de functie "Automatische uitschakeling bij vergeten uitschakeling" worden geactiveerd. Ga voor meer informatie over hoe u de timer instelt maar pagina 112.

■ Menu voor panbakken met de temperatuurregelsensor voor panbakken

Beschikbaar voor de inductiezone rechtsvoor.

1.Raakcke toets aan om de temperatuurregelsensor voor panbakken in te schakelen. Standaardtemperatuur: 200^

1. Raak deze toets aan om de temperatuur aan te passen. (Links: verlagen, rechts: verhogen)
   Aanpasbaar temperatuurbereik: 140^ tot 230^ (zie pagina 114).
   De werkelijkste temperatuur van de bodem van de pan kan verschillen van de ingestelde temperatuur, afhankelijk van de pan. Pas de temperatuur met deze toetsen aan.

2. Wanner het voorverwarmingslampje ( ) verdwijnt,要去 ingrediennen toevoegen. De apparatuur begint te piepen. Wanner tegelijkkertijd de inductiezone rechtsachter worden gebruikt het langer om voor te verwarmen.

1. Raak deze toets aan om de temperatuurregelsensor voor panbakken uit te schakelen.

OPMERKING De timer kan nicht samen met de "temperatuurregelsensor voor panbakken" worden gezruikt.

■ Menu voor frituren met de temperatuurregelsensor voor frituren

Beschikbaar voor de inductiezone linksvoor.

WAARSCHUWING
Gebruik voor frituren een laag olie van minimaal 200g en ten minste 1 cm dik. Anders kan er brand ontstaan.

1.Raak deutsche toets aan om de temperatuurregelsensor voor frituren in te schakelen. Standaardtemperatuur: 180^

1. Raak deze toets aan om de temperatuur aan te passen. (Links: verlagen, rechts: verhogen)
   Aanpasbaar temperatuurbereik: 140^ tot 200^ (zie pagina 114).
   De werkelijk oliettemperatuur kan verschillen van de ingestelde temperatuur, afhankelijk van de pan. Pas de temperatuur met deze toetsen aan.

2. Wanner het voorverwarmingslampje ( ) verdwijnt, moet u ingredienten toevoegen. De apparatuur begint te piepen.

1. Raak.Deze toets aan om de temperatuurregelsensor voor frituren uit te schakelen.

OPMERKING

• De timer kan nicht samen met de "temperatuurregelsensor voor frituren" worden gezruikt.
• De "temperatuurregelsensor voor frituren" en de inductiezone linksachter können Niet tegelijktijd worden gezruikt.

U zorgt er als volgt voor dat de temperatuurregelsensor voor frituren goed blijft functioneren

• Volg de instructies over de hoeveelheid en diepte van de olie zorgvuldig op. Hoeveelheid: 200g tot 800g (0,22 L tot 0,9 L) Diepte: minimaal 1 cm
• Plaats de pan in het midden van de inductiezone linksvoor.
• Gebruik geen hete olie, bruingekleurde olie, vieze olie of olie met voedselresten.
• Let goed op het type, het materiaal, de vorm, de grootte en de bodem van de pan die u gezbruikt. (zie pagina 106).
• Verwijder alle vlekken van de bovenplaat en van de bodem van de pan.
• Niet gaan koken wonneer de bovenplaat warm is.
• Voeg pas ingredienten toe wanner het voorverwarmingslampiej ( ) is verdwenen. (Het verwarmen kan worden stopgezet vanwege een gedetecteerde afwijking.)
• Wanneer het apparaat bezig is met voorverwarmen, moet u geen olie toevoegen of de pan op een andere inductiezoneplaatsen.

Het gespetter van olie minimisieren

• Doe geen olie in een pan die van binnen nat is.

Timer

De timer is handig wonneer u langerearend gaat sudderen.

Beschikbaar voor alle inductiezones die gestart zich met Voorverwarmen.

1. Tik op de toets van de hoofdschakelaar om deze in te schakelen.
2. Open het menu Verwarmen.

Ga voor het menu Verwarmen maar paginga 109.

3.Raak deze toets aan om de inductiezone te selecteren.

gaat knipperen wonneer de bijbehorende inductiezone worden geselecteerd.

4.Raak.Deze toets aan om deijd in te stellen.

Instellingenbereik timer: 1 minut t/m 99 minutes

• Raak de toets aan en houd deze in gedrukt om dearend snel te veranderen.
• Als u de toets —eerst aanraakt, telt deijd af vanaf 99
• U annuleert de actie door de toets aan te raken totdat - - - wordt weergegeven.

Wanneer deijd bereikt, gaat de apparatuur piepen en worden deze automatisch uitgeschakeld.

Schema van aanpassing van warmteniveau

Algemene verwarming

• De warmtewaarden voor pannen verschillen afhankelijk van het materiaal. Controller het warmteniveau regelmatig en pas ze indien nodig aan.

Schema van temperatuuraanpassing

Temperatuurregelsensor voor panbakken (5 niveaus)

°C	140	160	180	200	230
Mogelijkke menu's					Pannenkoeken
					Roerbakken
				Lamskoteletten, visfilets
			Steak, varkensvlees, kipfilets
			Schnitzel
			Gebakken aardappelen
			Spek, Saucijzen
			Spiegeleieren
			Wentelteefjes
		Omelet
		Tosti's
		Hamburgers

Temperatuurregelsensor voor frituren (7 niveaus)

°C	140	150	160	170	180	190	200
Mogelijkke menu's						Croûtons
				Bevroren voedingsmiddelen
				Tempura (garnalen, vis)
				Donuts
				Tempura (groente)
			Gefrituurdekip
		Champignons
		Zelfgemaakte chips

Reinigen

LET OP

• Voordat u de apparatuur=kunt reinigen, moet u de hoofdschakelaar uitschakelen. Laat de bovenplaat eerst afkoelen voordat u deze reinigt.
• Gebruik geen stoomreiniger. Er mag geen water in de elektrische onderdelenterechtkommen. Hierdoor gaat de apparatuur kapot.

Zorg er alkijd voor dat de apparatuur schoon is.

Speters van etenswaar of olie die op de apparatuur verschroeid zijn, zich erg moeilijk te verwijderen.

Bovenplaat en bedieningsspaneel

Lichte vlekken: Veeg deze af met een vochtige doek.

Olievlekken: - Veeg deze af met een doek die is bevochtigd met een verdund neutraal reinigingsmiddel.
- Gebruik geen krachtige zuurhoudende of alkalische reinigingsmiddelen, zoals bleekmiddel, of een reinigingsmiddel voor synthetische behuizingen. Deze können verkleuringen verroorzaken.

Grote vlekken: Breng wat schuimreiniger aan op de bovenplaat of op het bedieningspaneel en schraap alle vlekken weg met gekreukte plastic folie.

OPMERKING

Vergeet Niet de vlekken te verwijderen van de bodem van de pan. Anders branden de vlekken in de bovenplaat in.

Bovenframe

Veeg sausvlekken direct van het bovenframe af.
Doet u dit te LAST, dan zich ne zich meer te verwijderen.

Problemen oplossen

Controleer de volgende informatie voordat u vragen stelt of onderhoud aanvraagt.

Stroombron

Symptom	Mogelijkoorzaak
De inductiekookplaat kan nicht worden ingeschakeld.	- De hoofdschakelaar is Niet op AAN gezet. De schakelaar is zo ontworpen dat deze Niet gemakkelijk op AAN worden gezet als deze per ongeluk worden aangeraakt. → Raak de hoofdschakelaar langer aan. - De “kindervergrendeling” is geactiveerd (zie pagina 105).
	Automatische uitschakeling hoofdschakelaar 1 minuut nadat er niets is gedaan na het aanzetten van de hoofdschakelaar worden de hoofdschakelaar automatisch uit gezet. → Zet de hoofdschakelaar waar op AAN.
	De “temperatuurregelsensor voor frituren” en de inductiezone linksachter hunnen Niet tegelijkertijd worden gebruikt.
De inductiezone werkijdens het gebruik automatisch uitgeschakeld.	Vergenten automatische uitschakeling UIT te zetten Als een toets 45 minuten Niet wordt aangeraakt verwijl een inductiezone in gebruik is, klinkt een zoemer en word de inductiezone automatische uitgeschakeld. → Raak de toets nogmaals aan. * Voor stoven worden het gebruik van de timer aanbevolen (zie pagina 112).

Bedieningspaneel

Symptom	Mogelijkoorzaak
De toetsen werken nicht.	- Uw vingtoppen zijn bedekt of er zitten pleisters op. - U voerde de handeling uit verwijl u de handgreep van de pan vasthield. - Er zitten vlekken op het bedieningspaneel. ➔ Zet de hoofdschakelaar op UIT en verwijder al het vuil. Zet de hoofdschakelaar daarna op AAN. * Verwijderen na frituren.
De toetsen reageren zichs wonneer ze in de buurt worden aangeraakt.	Er kan water of een andere vloeistof op of rond de toetsen zitten. ➔ Verwijder alle vloeistoffen rond de toetsen.

Geluiden

Symptom	Mogelijkoorzaak
Er klinkt geluid tijdens het koken.	Uitenlompende resonerende geluiden konnen hoorbaar zijn afhankelijk van het soort pan. Mogelijk voelt u lichte trillingen wanner u de handgreep vasthoud waardaar de pan iets kan verschuiven. →Dit is geen storing. Als u de pan iets verplaatst, kan het geluid verdwijnen.
	Als de pan tijdens het koken worden verwijderd, kut u een kort metaalachtig geluid horen.
Het geluidsniveau van de hoofdeenheid neemtoe en af.	Dit is het geluid van de koelventilator in de hoofdeenheid. Het geluidsniveau hangt af van het warmteniveau en het materiaal waarvan de pan is gemaatk (wanner het warmteniveau toeneemt,.gaat de ventilator sneller draaien waardoor.Deze meer geluid maakt).
Zelfs na het uitzetten van de hoofdschakelaar maakt de ventilator nog geluid.	Zolang de hoofdeenheid van binnen nog warm is, blijft de koelventilator draaien (wanner de temperatuur afneemt,stopt deze automatisch).

Verwarmingsvermogen

Symptom	Mogelijkoorzaak
Het verwarmingsvermögen van een inductiezone lijkt zwakker teল.	Functie ter voorkoming van oververhittingAls de bodem van de pan oververhit raakt, bijvoorbeeld door te lang voorverwarmen, neemt het verwarmingsvermögen automatisch af. De stroomindicatie blijf echter hetzelfde (de functie worden uitgeschakeld wanneser de pan is afgekoeld.)
	Er worden keramische of aardewerken potten gezruikt. ➔ Gebruik geen keramische of aardewerken potten, ook alijken ze geschikt voor inductiekoken.
Wannereer meerere inductiezones tegelijk worden gezruikt: - Het verwarmingsniveau neemt af. - De stroomindicator neemt automatisch af. - Het warmteniveau neemt Niet toe.	Het warmteniveau worden automatisch geregeld om te voorkomen dat het totale stroomverbruik binnen de limiet blijf (zie pagina 121).* De stroomindicator van een inductiezone kan vanzelf.afnemen. Zelfs na het aanraken van , neemt deze möglichnestiet af en kan het apparaat pieptonen afgeven.

■ Menu voor panbakken

Symptom

• Het voorverwarmen duurt te lang.
• De werkelijkste temperatuur wijkt af van de ingesteldete temperatuur.

Mogelijkoorzaak

• De pan is van de infraroodsensor af verplaatst.
• Er zitten vlekken op de onderkant van de pan of op de bovenplaat.
• Er isijdens het voorverwarmen water, olie of voedsel toegevoegd.

• De temperatuur van de onderkant van de pan kan afhankelijk van het type pan afwijken van de ingestelde temperatuur.

• Als de werkelijkke temperatuur onjuist is, stelt u de temperatuur bij met √ ∧ (zie pagina 110).

■ Menu voor frituren

Symptom

• Het voorverwarmen duurt te lang.
• De werkelijkste temperatuur wijkt af van de ingesteldete temperatuur.

Mogelijkoorzaak

• De pan is van de infraroodsensor af verplaatst.
• Er zitten vlekken op de onderkant van de pan of op de bovenplaat.
• Er is meer dan 800g olie toegevoegd.
• Er worden het eole, bruin gekleurde oie, troebele oie of oie gemvuld met voedselresten gezruikt.
• De olietemperatuur kan afwijken van de ingestelde temperatuur of het voorverwarmen duurt longer afhankelijk van het type en materiaal en de vorm en grootte van de onderkant van de pan.
• Als de temperatuur van de olie te hoog is, stelt u de temperauur bij met √ (zie pagina 111).

Foutindications

Zoek bij de volgende foutindicaties de oorzaak en neem de oorzaak weg.

Het verwarmen worden automatisch hervat nadat deoorzaak is weggenomen.

Indicatie

De indicatorlicht op of knippert

• Inductiezzone links- of rechtsvoor

• Inductiezone links- of rechtsachter

Foutdetectie bedieningstoetsen

De indicator knippert.

Automatische uitschakeling bij geen gedetecteerde pan

Automatische uitschakeling wegens Klein voorwerp

Mogelijkoorzaak

• Er zit water of vuil op of rond het bedieningspaneel of water of andere inhoud is overgekookt.
  Verwijder het water of vuil (als de inductiezone was uitgeschakeld, zet u deze waar aan door de toets aan te raken).

• De bovenplaat is 3 seconden of langer aangeraakt (behalte handelingen waarvoorde toetsen 3 seconden of langer aangeraakt要去en blijven, zoal het snel aanpassen van de timer).

• Er is geen pan op de inductiezone geplaatst.

• Er is een pan verwijderd toenwijl deze werden verwarmd.
• De pan staat nicht gecentreerd op de inductiezone.
• Er is een ongeschikte pan gebruikt (zie pagina 106).
• Er ligt een metalen keukengereedschap, zoals een mes of lepel, op de bovenplaat.

Als deze nicht worden verwijderd,.gaat na een minuut het displaay uit en wordt de hoofdschakelaaruitgezet.

Zet de inductiezone uit en daarna weeer aan.

• De infraroodsensor kan storen in een omgeving met veel Licht en 7 knippert Niet ook al is er geen pan op de inductiezone geplaatst.

Zoek bij de volgende boutindicaties de oorzaak en neem de oorzaak weg. Raak daarna de toets van de inductiezone rechts- of linksvooor aan ( ) om een boutindicatie op te heffen.

Indicatie	Mogelijkoorzaak
Filterverstoppingsdetectie(veefor filter van inlaat-ofuitlaatopening)	- De inlaat- of uitlaatopening is verstopt.- Er heeft zich vuil opgehoopt in de inlaat- ofuitlaatopening.→Verwijder alle verstoppingen.
- Inductiezone links- of rechtsvoorU13- Inductiezone links- of rechtsachterU71Automatische uitschakeling bij lege pan	Er is een lege pan verwarmd.* Hoe lang het duurt voor de inductiezones wordenuitgeschakeld, verschilt afhankelijk van het type pan. * De functie worden möglichnest发展格局 bij sommige typen pannen of als het warmteniveau te laag is.→Stop de ingredienten in de pan en raak de toetsopnieuw aan.
	Bij het frituren werde die olie per ongeluk voorverwarmdoord het verwarmingsmenu inplaats van het frituurmenu.
U33Automatische uitschakeling bij ongeschikte pan(bij frituren)	- Sommige pannenijken ongeschikt afhankelijk van de vorm en de grootte en het type en materiaalvan de onderkant (zie/DDa 106).- Er is meer dan 800 g olie toegevoegd.
U34Automatische uitschakeling bij slippende pan(bij frituren)	- De pan staat Niet op de juiste positie.- Er ismeer dan 800 g olie toegevoegd.- Er werden ingrediententoegevoegd toenrij de Voorverwarmingsindicator werde weergegeven.→Nadat u de foult hebert hersteld, kut u de toets opnieuwaanraken om het voorverwarmen te hervatten.

*Ukunt de fou1 471ook opheffen met fr Ukunt de fouten 433 en 434ook opheffen met

Als u de bovengenoemde problemen nicht kunt oplossen of als er een fout H wordt weergegeben, neemt u contact op met het servicecentrum.

Zet de hoofdschakelaar en de stroomverbreker op UIT en neemt contact op met de winkel waar u het apparaat hebt gekocht of met het servicecentrum voor informatatie over het 2-cijferige getal na een "H"

OPMERKING

Raardpleeg het garantiecertificaat voor de contactgegevens van het servicecentrum.

Specifications

	KY-B84BX	KY-B84BG	KY-B64BX	KY-B64BG
Stroomvoorziening	Eenfasig: 220-240 V ~ 50 HzDriefasig: 380-415 V 2N~ 50 Hz
Stroomverbruik	7.200 W
Stand-by stroomverbruik(bij benadering)	0,2 W* Wanner de hoofdschakelaar op UIT staat
Afmetingen (bij benadering)	B 773 / D 536 / H 66 mm		B 607 / D 536 / H 66 mm
Gewicht (bij benadering)	15,6 kg	15,5 kg	13,5 kg	13,4 kg
Verlichte cirkel	Aanwezig	Niet aanwezig	Aanwezig	Niet aanwezig

	3.300 W		1.800 W
Maximaal verwarmingsvermögen
Warmteafstelling (bij benadering)	18 niveaus instelbaar Van 70 W tot 3.300 W		18 niveaus instelbaar Van 50 W tot 1.800 W
Afstelling frituurtemperatuur (bij benadering)	7 niveaus instelbaar 140 °C tot 200 °C	—	—	—
Afstelling panbaktemperatuur (bij benadering)	—	5 niveaus instelbaar 140 °C tot 230 °C	—	—
Kooktimer	1 minuut t/m 99 minuten

Als de inductiezones indezelfde groep,bijvoorbeeld de inductiezonesrechtsvoor en rechtsachter of linksvoor en linksachter tegelijk worden gebruikt,wordt het verwarmingsvermögen van de inductiezones als volgt geregeld om het totale stroomverbruik te beperken.

• De stroomindicator verandert nicht, maar het verwarmingsvermögen neemt af.
• Het warmteniveau worden automatisch één of twee niveaus verlaagd.
• Het verwarmingsvermögen kan nicht worden verhoogd.
  Als u hoge warnteniveaus nodig hebt, moet u de inductiezones voor enchter Niet tegelijk gebruiken of het warnteniveau van een van de inductiezones indezelfde groep verlagen.

Panasonic Corporation

http://panasonic.net
