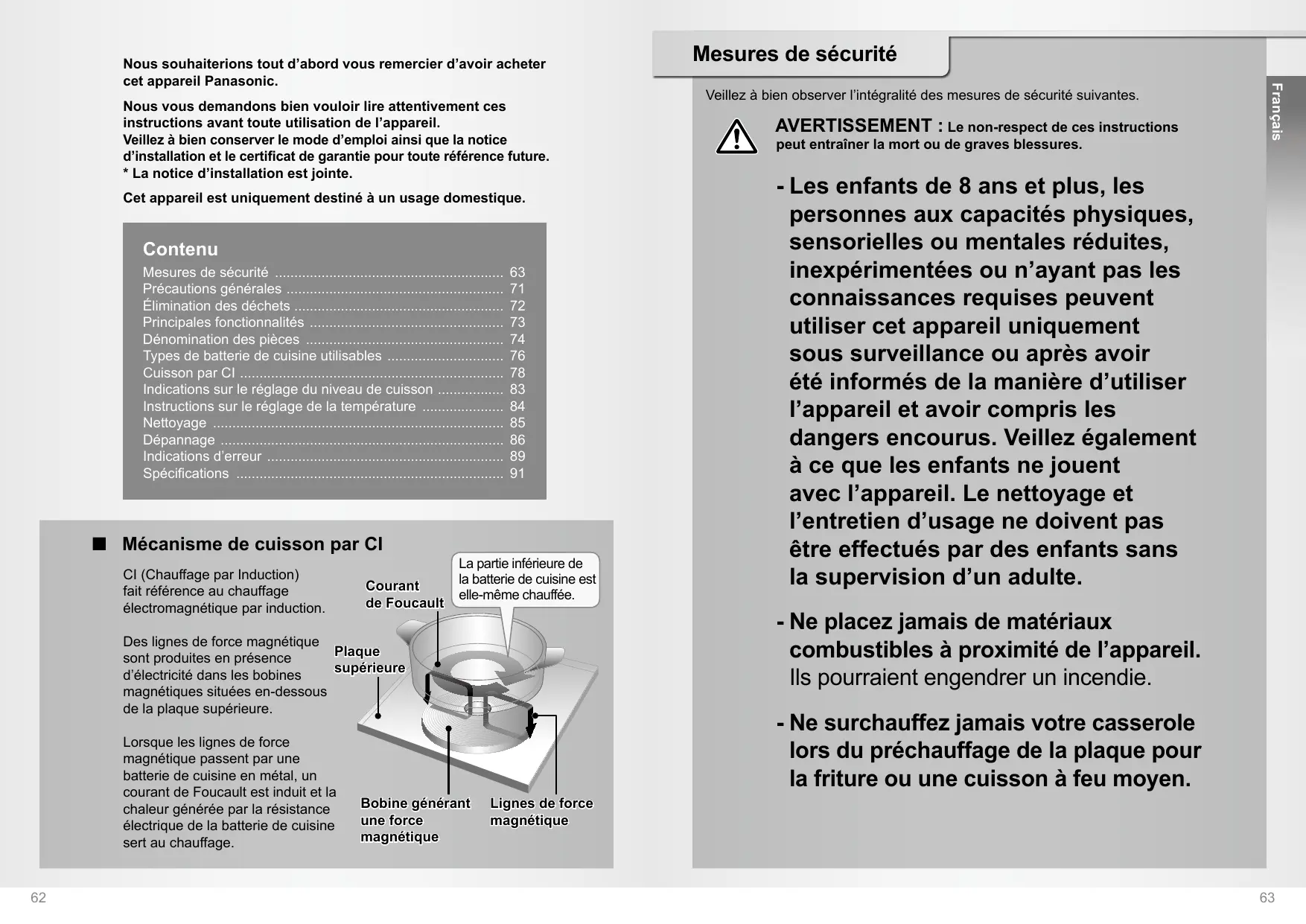

MODE D'EMPLOI KY-B84BX PANASONIC

Nous vous remercions d'avoir acheté cet appareil Panasonic.

Nous vous demandons de bien vouloir lire attentivement ces instructions avant toute utilisation de l'appareil. Veillez à bien conserver le mode d'emploi, la notice d'installation et le certificat de garantie pour toute référence future. * La notice d'installation est jointe.

Cet appareil est uniquement destiné à un usage domestique.

Contenu

Mesures de sécurité 63

Précautions générales

Élimination des déchets

Principales fonctionnalités 73

Dénomination des pièces 74

Types de batterie de cuisine utilisables 76

Cuisson par induction

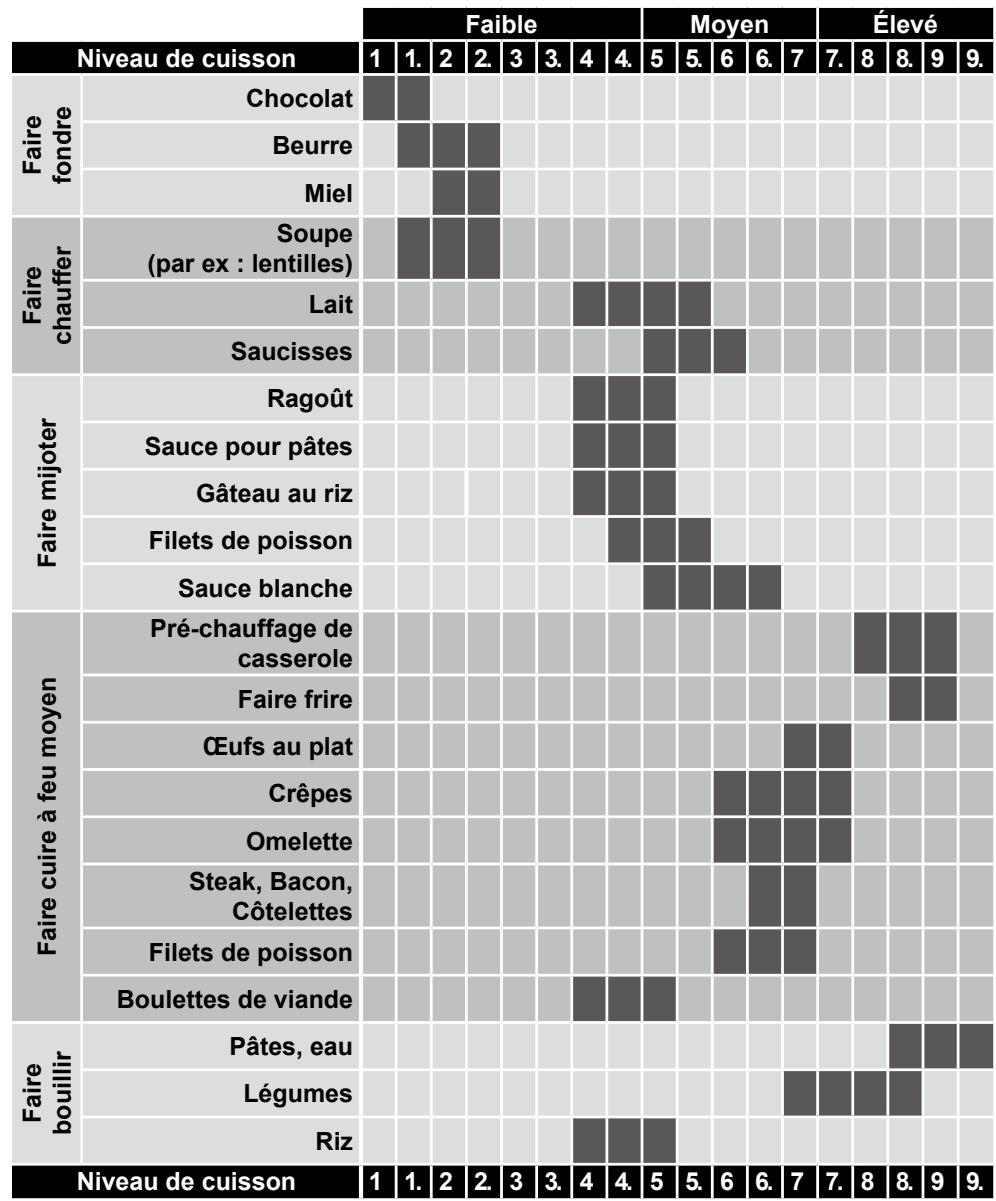

Indications sur le réglage du niveau de cuisson 83

Instructions sur le réglage de la température 84

Nettoyage 85

Dépannage 86

Indications d'erreur

Spécifications 91

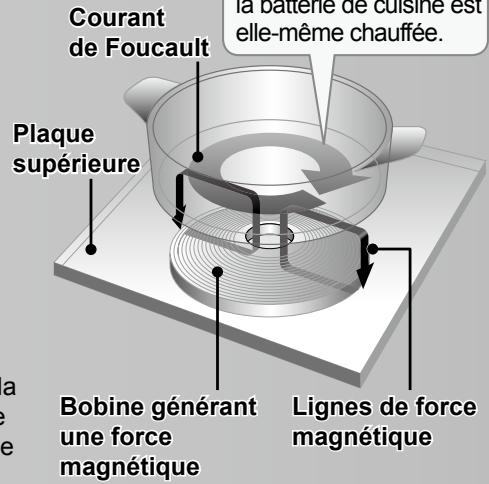

Mécanisme de cuisson par CI

CI (Chauffage par Induction) fait référence au chauffage électromagnétique par induction.

D sont produites en présence d'électricité dans les bobines magnétiques situées en dessous de la plaque supérieure.

Lorsque l passent par une batterie de cuisine en métal, un courant de Foucault est induit et la chaleur générée par la résistance électrique de la batterie de cuisine sert au chauffage.

Mesures de sécurité

Veillez à bien observer l'intégralité des mesures de sécurité suivantes.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• eil uniquement sous surveillance ou après avoir été informés de la manière d'utiliser l'appareil et avoir compris les dangers encourus. Veillez également à ce que les enfants ne jouent pas avec l'appareil. Le nettoyage et l'entretien d'utilisation ne doivent pas être effectués par des enfants sans la supervision d'un adulte.
• Ne placez jamais de matériaux combustibles à proximit
• Ne surchauffez jamais votre casserole lors du préchauffage de la plaque pour la friture ou une cuisson à feu moyen.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Veillez à bien respecter les avertissements suivants afin de garantir le bon fonctionnement du capteur IR.
• Veillez à ce que votre batterie de cuisine couvre complètement le capteur IR (sensor).
• Sélectionnez et utilisez la plaque de cuisson par induction avant gauche avec le capteur de commande de température de friture (L) pour vos fritures. N'utilisez jamais l'autre plaque de cuisson par induction. Veillez à bien observer les instructions sur la quantité et la profondeur d'huile à utiliser.

Quantité : 200 g minimum (0,22 l)

Profondeur : 1 cm minimum

• Veillez à bien essuyer l'eau présente sur la plaque supérieure, sur l'intérieur et sur l'extérieur de votre batterie de cuisine.

En cas de non-respect de ces avertissements, le capteur IR risque de ne pas fonctionner correctement et l'huile risque de surchauffer, ce qui pourrait engendrer un incendie.

• Veillez à remuer les liquides (soupes, compotes) avant de les chauffer. Dans le cas contraire, les liquides risqueraient de gicler, de vous brûler ou de vous blesser et la casserole de sauter et d'endommager la plaque supérieure.
• Ne touchez jamais la plaque supérieure ou le cadre supérieur pendant ou après l'utilisation. Redoublez d'attention lorsque le voyant d'avertissement de haute température (△) s'allume ou que H clignote sur l'affichage d'une des plaques de cuisson.
• Veillez à ne pas appliquer de haute pression ou à faire tomber d'objets sur la plaque supérieure. Elle risquerait de se fissurer et de produire une décharge électrique.
• Ne placez jamais d'objets explosifs (brûleurs à gaz portatifs, cylindres en acier, conserves, par exemple) sur ou à proximité de l'appareil. Ils pourraient chauffer par mégarde et exploser.

AVERTISSEMENT : Le non-respect de ces instructions peut entraîner la mort ou de graves blessures.

• Ne laissez jamais d'objets métalliques (couteaux, fourchettes, cuillères, couvercles, papier ou plats en aluminium, bocaux pasteurisés, anneaux magnétiques, montres ou accessoires) sur ou à proximité de la plaque supérieure, et ne les laissez pas toucher la batterie de cuisine lorsque la plaque de cuisson par induction est en marche. Ils risqueraient de chauffer et de vous brûler ou de vous blesser.
• Ne démontez, ne réparez et ne modifiez jamais l'appareil. Pour toute réparation, veuillez contacter le vendeur chez qui vous avez acheté l'appareil.
• vous prévoyez de ne pas utiliser l'appareil pendant longtemps, éteignez le disjoncteur.
• En cas de dysfonctionnement ou de panne, arrêtez immédiatement d'utiliser l'appareil. Éteignez l'interrupteur principal et le disjoncteur puis contactez le service après-vente. Dans le cas contraire, l'appareil risque de dégager de la fumée, vous risqueriez de vous brûler ou de vous électrocuter. Exemples de pannes :
• Émissions d'odeurs de brûlé par l'appareil.
• Sensation de présence de courant électrique en touchant la plaque supérieure ou le cadre supérieur.
• Fissuration de la plaque supérieure.
• Surchauffe du cordon d'alimentation.
• Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil.

En cas d'endommag à fixation en Y, veillez à ce que son remplacement soit effectué par le fabricant, le service après-vente ou toute autre personne possédant des qualifications similaires afin d'éviter tout danger.

• Cet appareil doit être mis à la terre pour empêcher toute électrocution ou tout incendie.

AVERTISSEMENT : L'appareil et les pièces accessibles qui le composent chauffent au cours de l'utilisation. Veillez donc à ne pas toucher les éléments de chauffage. Veillez également à éloigner les enfants de moins de 8 ans sans surveillance continue.

AVERTISSEMENT : Toute cuisson sans surveillance sur une plaque de cuisson avec de la graisse ou de l'huile peut être dangereuse et présente un risque d'incendie. Ne tentez JAMAIS d'éteindre un incendie avec de l'eau. Éteignez plutôt l'appareil puis recouvrez la flamme avec, par exemple, un couvercle ou une couverture anti-feu.

AVERTISSEMENT : Danger d'incendie : ne stockez jamais d'objets sur les surfaces de cuisson.

AVERTISSEMENT : Si la plaque supérieure est fissurée, ne la touchez pas. Éteignez l'interrupteur principal pour éviter toute éventuelle électrocution. Contactez le vendeur chez qui vous avez acheté l'appareil.

ATTENTION : Le non-respect de ces instructions peut engendrer des lésions corporelles ou l'endommagement de propriété.

• Si l'huile émet de la fumée, éteignez immédiatement l'interrupteur principal. Dans le cas contraire, elle risquerait de prendre feu.
• Attention aux éclaboussures d'huile chaude. N'approchez jamais votre visage de la cuve. Cela représente un risque de brûlure.
• N'utilisez jamais d'huile préalablement chauffée sur d'autres appareils, comme une cuisinière à gaz. Le « système de contrôle de haute température » ne fonctionnera alors pas correctement, ce qui présente un risque d'incendie.
• Redoublez d'attention lors du préchauffage d'une casserole ne contenant qu'une petite quantité d'huile. La casserole risque de surchauffer et d'être endommagée.
• Veillez à ce que la batterie de cuisine reste stable. Sinon, elle risquerait de vous blesser ou de vous brûler.

ATTENTION : Le non-respect de ces instructions peut engendrer des lésions corporelles ou l'endommagement de biens.

• Ne placez jamais de papier ou de chiffon sous la batterie de cuisine. Ils pourraient être brûlés par la chaleur de la batterie de cuisine.
• Ne faites jamais chauffer la batterie de cuisine à vide ou surchauffer vos aliments. Les aliments pourraient brûler et la batterie de cuisine risquerait d'être endommagée.
• Utilisez cet appareil uniquement pour cuisiner. Sinon, vous risqueriez d'engendrer une surchauffe ou un dysfonctionnement de l'appareil et de déclencher un incendie.
• Veuillez consulter votre médecin si vous portez un appareil médical (un pacemaker, par exemple). Le fonctionnement de cet appareil risque d'affecter le fonctionnement d'un appareil médical.
• N'utilisez jamais de nettoyeur à la vapeur.

Précautions générales

• Cet appareil n'a pas été conçu pour être utilisé avec une minute
• à proximité de l'appareil d'objets qui seraient affectés par le magnétisme.
• Les radios, téléviseurs et aides auditives, par exemple, sont susceptibles de percevoir des interférences sonores.
• Vos tickets magnétiques et cartes bancaires, par exemple, pourraient être effacés ou endommagés.
• N'utilisez jamais d'autres appareils de cuisson par induction, comme un cuiseur de riz par induction ou une table de cuisson par induction portative, sur la plaque supérieure. Les ondes électromagnétiques générées par ces appareils pourraient endommager l'appareil.
• Ne mettez jamais vos condiments ou aliments dans l'armoire située en dessous de l'appareil. La chaleur dégagée risquerait de les abîmer.
• Si la plaque supérieure ou le cadre supérieur venaient à être tachés par des aliments acides, comme du vinaigre, de la confiture ou du jus de citron, veillez à les essuyer immédiatement. Sinon, la plaque supérieure ou le cadre supérieur risqueraient de se décolorer.
• Veillez à ne pas égratigner le cadre supérieur avec le fond de votre casserole ou à ne pas y placer de casserole chaude. Ceci risquerait d'endommager le cadre supérieur.
• Ne mettez jamais d'eau ou d'autre objet sur le pupitre de commande. Ceci risquerait d'engendrer un dysfonctionnement des touches du pupitre de commande.
• N'obstruez pas les bouches d'entrée ou de sortie. Ceci risquerait d'actionner le système de détection d'obstruction du filtre des bouches d'entrée et de sortie et de couper automatiquement l'alimentation générale.
• Étant donné que les plaques de cuisson par induction peuvent atteindre un niveau élevé de chaleur, veillez à vérifier et à régler ce niveau fréquemment.

Informations sur l'élimination des équipements électroniques et électriques (ménages privés)

Ce symbole présent sur les produits et/ou dans la documentation jointe signifie que les produits électriques et électroniques ne doivent pas être mélangés avec les déchets domestiques usuels.

Afin qu'ils puissent être correctement traités, récupérés et recyclés, nous vous demandons de bien vouloir les déposer aux points de collection désignés, où ils seront repris gratuitement.

Alternativement, dans certains pays, vous pourrez retourner vos équipements à votre revendeur lors de l'achat d'un nouveau produit similaire.

En éliminant correctement ce produit, vous contribuerez à la sauvegarde de précieuses ressources et empêcherez ainsi la propagation éventuelle des effets négatifs que pourrait avoir le mauvais traitement des déchets sur la santé humaine et l'environnement. Veuillez contacter les autorités locales de votre région pour en savoir plus sur le point de collecte désigné le plus proche.

Conformément à la législation nationale, vous seriez susceptibles d'être pénalisés pour toute mauvaise élimination de ces déchets.

Informations sur l'élimination dans les autres pays situés en dehors de l'Union européenne

Ce symbole est uniquement valable au sein de l'Union Européenne.

Dans le cas où vous souhaiteriez vous débarrasser de ce produit, nous vous invitons à contacter les autorités locales de votre région ou un revendeur afin d'en savoir plus sur la méthode d'élimination à suivre.

Sûre, propre, grande efficacité

Plaque supérieure plate et facile d'entretien.

Sans flamme. Cuisson efficace.

Favorable à un usage domestique

Pour maisons isolées et cuisines équipées.

Écologique

N'émet aucun dioxyde de carbone dans les maisons et est économe en énergie.

Technologie de capteur IR de Panasonic

L (système ) permet de maintenir la température à celle réglée en détectant rapidement les températures sur le fond de la batterie de cuisine, ce qui facilite la préparation de bons petits plats.

• Capteur de cuisson à feu moyen
• Capteur de contrôle de température de friture, etc.

Unité principale et pupitre de commande

Capteur de contrôle de température de friture

(voir page 80.)

Voyants de préchauffage (Voir page 81.)

Minuterie

(Voir page 82.)

Capteur de contrôle de température de cuisson à feu moyen

(Voir page 80.)

Voyants de préchauffage

(Voir page 80.)

Menu de chauffage (voir page 79).

Disponible sur toutes les plaques de cuisson par induction.

Commandes d'usage

Voyant d'avertissement de haute température

• Ce voyant s'allume lors devient chaude.
• Même après avoir mis l'appareil hors tension, le voyant reste allumé tant est encore chaude et H clignote sur les pupitres de commande pour indiquer que les plaques de cuisson par induction sont chaudes.

Interrupteur et voyant d'alimentation générale

• Le voyant d 'allume lorsque l'appareil est sous tension.
• Si l'appareil n'est pas utilisé pendant 1 minute ou plus, l e coupe automatiquement.

Touche et voyant de verrouillage de sécurité enfant

• Cette touche sert à verrouiller toutes les opérations de chauffage pour empêcher toute mauvaise utilisation de l'appareil.
• Une fois que vous avez mis l'appareil sous tension, touchez puis maintenez la touche enfoncée pendant 3 secondes. Pour désactiver cette protection, touchez et maintenez à nouveau la touche enfoncée pendant 3 secondes.

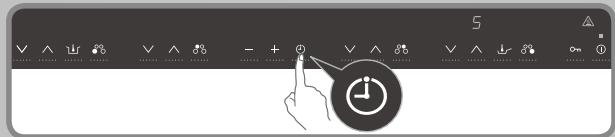

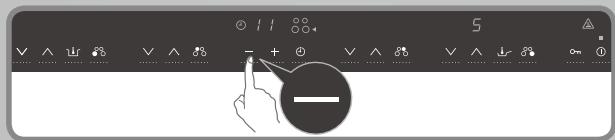

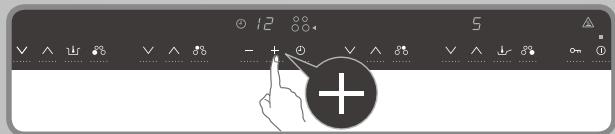

Minuterie

• La minuterie peut être utilisée avec le menu de chauffage de toutes les plaques de cuisson par induction.
• Elle ne peut cependant pas être utilisée avec le Capteur de contrôle de température de cuisson à feu moyen ou le Capteur de contrôle de température de friture.
• Veuillez vous référer à la page 82 pour de plus amples informations sur le réglage de la minuterie.

Zones de cuisson

Zone de cuisson KY-B84BX / KY-B64BX et KY-B84BG / KY-B64BG

Utilisez les lignes blanches en pointillés comme référence.

Utilisez les zones imprimées en blanc comme reference.

Cercle lumineux (Pour les modèles KY-B84BX / KY-B64BX uniquement)

Lorsque l'interrupteur d'alimentation générale est allumé, les cercles lumineux rayonnent en bleu. Les cercles lumineux sont encore plus lumineux autour des plaques de cuisson en cours d'utilisation.

Batterie de cuisine compatible

Fer / fonte

Fonte émailée

Acier inoxydable magnétique (test avec un aimant sur le fond).

• Il se peut que la puissance de chauffage ne soit pas aussi forte pour certaines batteries de cuisine en acier inoxydable.

Batterie de cuisine incompatible

• Aluminium / cuivre
• Verre réfractaire
• Batterie de cuisine en céramique et en terre

Batterie de cuisine compatible

Le fond est plat et entre uniformément en contact avec la plaque supérieure.

Batterie de cuisine incompatible

Batterie de cuisine à fond rond

Batterie de cuisine avec pieds ou protubérances

Batterie de cuisine à fond fin

Batterie de cuisine à fond incurve

• N'utilisez jamais de b é de 3 mm ou plus, car les fonctionnalités de sécurité risquent de ne pas s'activer correctement, la puissance de chauffage d'être diminuée ou la batterie de cuisine de ne pas être chauffée.

Batterie de cuisine compatible

vant : 14,5 cm ou plus

induction arrière : 12 cm ou plus

• Utilisez la batterie de cuisson qui correspond à la taille de la zone de cuisson.

Attention

• Ne chauffez jamais votr émail à vide. Veillez à ne pas surchauffer votr émail au cours de la cuisson. Le revêtement en émail risquerait de fondre et d'endommager la plaque supérieure.
• N'utilisez jamais de batterie de cuisine en céramique ou en terre, même si elle est destinée à la cuisson par induction.
• En fonction de la taille, certaines batteries induction.
• Une fois que la plaque de cuisson par induction atteint une température élevée, la puissance de chauffage sera contrôlée afin de réduire le niveau de cuisson. La cuisson ne se fera pas correctement, ce qui affectera donc la performance de cuisson. Les fonctions de sécurité risquent également d'arrêter automatiquement le réchauffement de la plaque de cuisson.

Remarque

En utilisant le capteur de contrôle de température de friture ou le capteur de contrôle de température de cuisson à feu moyen, vous serez susceptible d'être confronté aux situations suivantes en fonction du type, du matériau, de la forme ou de la taille du fond de la batterie de cuisine.

• La température réelle de l'huile varie en fonction de la température d'huile réglée.
• La durée de préchauffage se rallonge.
• La batterie de cuisine n'est pas chauffée suite à la détection d'une anomalie.

Comment vérifier la compatibilité de la batterie de cuisson des plaques de cuisson par CI

1. z-la sur la plaque de cuisson par induction.
2. Effleurez la touche servant à

1. Effleurez la touche (Cl) que vous souhaitez utiliser et vérifiez l'état du voyant d'alimentation.

(Pour une utilisation induction avant gauche)

• Si la batterie de cuisine est compatible restera allumé.
• Si elle ne l'est pas, le voyant d'alimentation clignotera.

1. Effleurez la touche que vous avez actionnée à l'étape 3 pour éteindre la plaque de cuisson.

(Pour une utilisation d avant gauche)

1. Placez la batterie de cuisson au centre de la plaque de cuisson par Cl.
2. Pour les plaques de cuisson par induction avant, position
3. Pour faire frire ou cuire vos aliments à feu moyen, veillez à essuyer l'eau et les taches qui se trouvent sur la plaque supérieure ainsi que sur

l'intérieur et l'extérieur afin que l'appareil puisse correctement détecter sa température.

• Le capteur IR sert à détecter et à réguler la température sur le fond Il empêche toute surchauffe et rétablit la température à celle réglée si la température venait à descendre après que vous ayez ajouté des ingrédients.

2. Effleurez (maintenez légèrement enfoncée) cette touche pour mettre l'appareil sous tension.

Si l'appareil n'est pas utilisé pendant 1 minute ou plus, l'alimentation principale se coupe automatiquement.

⇒ Le cas échéant, veuillez remettre l'appareil sous tension.

Procédez à l'opération souhaitée.

• Pour le menu de chauffage, voir page 79.
• Pour le menu de cuisson à feu moyen, voir page 80.
• Pour le menu de friture, voir page 80.

Fonctionnalités de sécurité

En cas d'anomalie, la plaque de cuisson s'éteint automatiquement.

• Arrêt automatique par non-détection de casserole (voir page 89).
• ection d'un petit objet (voir page 89.)
• ction d'une casserole vide (voir page 90.)
• Arrêt automatique par oubli de mise à l'arrêt (voir page 86.)

Si l'appareil n'est pas utilisé, ce dernier est automatiquement mis hors tension. Coupure automatique de l'interrupteur d'alimentation générale (voir page 86.)

La puissance de chauffage est automatiquement réduite pour empêcher la surchauffe de l'appareil.

• Fonction de prévention de surchauffe (voir page 87).

Le voyant s'allume lorsque la plaque supérieure est chaude. - Voyant d'avertissement de haute température (voir page 75.)

Le pupitre de commande est verrouillé pour empêcher toute mauvaise utilisation de l'appareil.

• Verrouillage de sécurité enfant (voir page 75).

Menu de chauffage

Pour cuire à feu doux, bouillir, chauffer, cuire à la vapeur, frire et cuire à feu moyen vos aliments.

Disponible sur toutes les plaques de cuisson par induction.

Avertissement

• Remuez les liquides avant de les chauffer. Dans le cas contraire, vos ingrédients risqueraient de soudainement vous éclabousser ou votre casserole risquerait de sauter et de vous brûler ou de vous blesser.
• Ne surchauffez jamais votre casserole lors du préchauffage de la plaque pour la friture ou une cuisson à feu moyen.

Attention

Redoublez d'attention lors du préchauffage d'une casserole ne contenant qu'une petite quantité d'huile. La casserole risque de surchauffer et d'être endommagée.

1. Effleurez la touche que vous souhaitez utiliser pour commencer à la faire chauffer.

(Pour une utilisation de la plaque de cuisson par Cl avant gauche)

Niveau de chauffage par défaut

2. Effleurez cette touche pour régler le niveau de cuisson.

(Gauche : diminuer, droite : augmenter)

Ce niveau est réglable sur 18 niveaux. (Voir page 83.)

Effleurez et maintenez la touche enfoncée pour pouvoir rapidement changer de niveau de cuisson.

• Pour de plus amples informations sur le réglage de la minuterie, voir la page 82.

3. Effleurez la touche que vous avez actionnée à l'étape 1 pour éteindr .

(Pour une utilisation d contrôle à induction avant gauche)

Remarque

Pour une cuisson de plus de 45 minutes, utilisez la fonction de minuterie pour empêcher l'activation de l'« Arrêt automatique par oubli de mise à l'arrêt ». Pour de plus amples informations sur le réglage de la minuterie, voir la page 82.

Menu de cuisson à feu moyen avec le Capteur de contrôle de température de cuisson à feu moyen

Disponible pour la plaque de cuisson à induction droite.

1. Effleurez cette touche pour actionner le capteur de contrôle de température de cuisson à feu moyen.

Température par défaut : 200 °C

2. Effleurez cette touche pour régler la température.

(Gauche : diminuer, droite : augmenter)

Plage de réglage de la température : 140 °C à 230 °C (voir page 84).

La température réelle du fond de la casserole peut varier par rapport à la température réglée en fonction de la casserole que vous utilisez. Réglez la température avec ces touches.

1. Une fois que le voyant de préchauffage (↑) disparaît, vous pouvez ajouter vos ingrédients.

L'appareil émet des bips.

Lorsque la plaque de cuisson par induction est arrêtée ou est utilisée simultanément, la durée de préchauffage sera plus longue.

1. Effleurez cette touche pour désactiver le capteur de contrôle de température de cuisson à feu moyen.

Remarque

La minuterie ne peut pas être utilisée avec le c cuisson à feu moyen.

Menu de friture avec le C friture

Disponible pour la plaque de cuisson à gauche.

Avertissement

Pendant la friture, utilisez au minimum 200 g d'huile et conservez au moins 1 cm de profondeur. Sinon, cela peut engendrer un incendie.

Effleurez cette touche pour actionner le capteur de contrôle de température de friture.

Température par défaut : 180 °C

2. Effleurez cette touche pour régler la température.

(Gauche : diminuer, droite : augmenter)

Plage de réglage de la température : 140 °C à 200 °C (voir page 84).

La température réelle de l'huile peut varier par rapport à la température réglée en fonction de la batterie de cuisine. Réglez la température avec ces touches.

1. Une fois que le voyant de préchauffage (↑) disparaît, vous pouvez ajouter vos ingrédients.

L'appareil émet des bips.

1. Effleurez cette touche pour désactiver le capteur de contrôle de température de friture.

Remarque

• La minuterie ne peut être utilisée avec l .
• L et la plaque de cuisson par induction gauche ne peuvent être utilisés simultanément.

Pour que le capteur de contrôle de température de friture continue de fonctionner correctement

• Veillez à bien observer les instructions sur la quantité et la profondeur d'huile à utiliser. Quantité : 200 g à 800 g (0,22 L à 0,9 L) Profondeur : 1 cm minimum
• Placez la batterie de cuisson au centre de la plaque de cuisson.
• N'utilisez jamais d'huile chaude, de couleur marron, trouble ou pleine de résidus d'aliments.
• Faites attention au type, au matériau, à la forme et à la taille du fond de la casserole. (Voir page 76.)
• Retirez les taches qui se trouvent sur la plaque supérieure et le fond de la casserole.
• Ne cuisinez pas lorsque la plaque supérieure est chaude.
• N'ajoutez jamais d'aliments avant que le voyant de préchauffage (↑) n'ait disparu. (La plaque risque de ne plus chauffer suite à la détection d'une anomalie.)
• Une fois le préchauffage commencé, n'ajoutez pas d'huile et ne déplacez pas la casserole sur une autre plaque de cuisson.

Pour minimiser les éclaboussures d'huile

• Ne mettez pas d'huile dans une casserole mouillée à l'intérieur.

Minuterie

La minuterie est pratique pour faire mijoter un plat pendant longtemps.

Disponible sur les plaques de cuisson par induction qui ont commencé à chauffer.

1. allumer l'interrupteur d'alimentation générale. Procédez à l'opération du menu de chauffage. Pour le menu de chauffage, voir page 79.

1. sélectionner induction que vous souhaitez utiliser.

clignote lorsque correspondante est sélectionnée.

4. Effleurez cette touche pour régler la durée.

Plage de réglage de la durée : 1 à 99 minutes.

• Effleurez et maintenez la touche enfoncée pour changer la durée rapidement.
• Si vous touchez en premier, la durée diminue de 99.
• Pour annuler, effleurez la touche jusqu'à ce que - - soit affiché.

Lorsque la durée est atteinte, l'appareil émet un bip et s'éteint automatiquement.

Chauffage général

• Les valeurs de cuisson de la batterie de cuisine varient en fonction du matériel. Vérifiez et ajustez fréquemment les niveaux de cuisson.

Capteur de contrôle de température de cuisson à feu moyen (5 niveaux)

°C	140	160	180	200	230
Suggestions de menus					Crêpes
					Faire frire
				Côtelettes d'agneau, fillets de poisson
			Steak, porc, fillets de poulet
			Escalope
			Patates sautées
			Bacon, Saucisses
			Oeufs au plat
			Pains dorés
		Omelette
		Croque-monsieur
		Steaks hachés

Capteur de contrôle de température de friture (7 niveaux)

°C	140	150	160	170	180	190	200
Suggestions de menus						Croutons
				Aliments congelés
				Tempura (langoustines, poisson)
				Beignets
				Tempura (légumes)
			Poulet frit
		Champignons
		Frites maison

Attention

• Veuillez mettre l'appareil hors tension avant le nettoyage. Nettoyez la plaque supérieure après avoir attendu qu'elle ait refroidi.
• N'utilisez jamais de nettoyeur à la vapeur. Il se peut que de l'eau s'infiltre dans les composants électriques et engendre un dysfonctionnement de l'appareil.

Veillez à ce que l'appareil reste toujours propre et à l'utiliser propre. Si les éclaboussures de nourriture ou d'huile s'incrustent sur l'appareil, il vous sera très difficile de les enlever.

Plaque supérieure et pupitre de commande

Tâches légères : humide.

Tâches d'huile imbibé d'un détergent neutre dilué. N'utilisez jamais de détergent fortement acide ou alcalin, comme l'eau de javel ou les détergents ménagers synthétiques. Ils pourraient décolorer l'appareil.

Tâches coriaces : Appliquez une crème de nettoyage sur la plaque supérieure ou le pupitre de commande et retirez toutes les taches à l'aide d'un emballage plastique froissé.

Remarque

N'oubliez pas de protéger les taches qui se trouvent au bas de la batterie de cuisine. Sinon, les taches brûleront et s'incrusteront sur la plaque supérieure.

Cadre supérieur

Veillez à essuyer immédiatement les taches de sauce sur le cadre supérieur. Sinon, vous ne pourrez plus les retirer.

Dépannage

Vérifiez les éléments suivants avant de demander des renseignements ou de faire intervenir un technicien.

Source d'alimentation

Symptôme	Cause probable
Impossible demettre la cuisinière par Cl sous tension.	- L'interrupteur d'alimentation générale n'a pas été actionné.L'interrupteur d'alimentation générale a été conçu de manière à ne pouvoir être actionné facilement en cas d'affleurement par erreur.Effleurez l'interrupteur d'alimentation générale un peu plus longtemps.- Le « verrouillage de sécurité infant » a été activé. (Voir page 75.)
	Arrêt automatique de l'interrupteur d'alimentation généraleSi plus d'une minute s'est écoulée sans'utilisation de l'appareil depuis que l'interrupteur d'alimentation a été actionné, l'appareil se met automatiquement hors tension行动nez à nouveau l'interrupteur d'alimentation générale.
	Le « capteur de contrôle de température de friture » et la plaque de cuisson par Cl arrière.gauche ne peuvent être utilisés simultanément.
La plaque de cuisson par Cl s'est éteinte d'elle-même en cours d'utilisation.	Arrêt automatique par oubli de mise à l'arrêtSi aucune touche n'est effleurée pendant près de 45 minutes après qu'une plaque de cuisson par Cl ait été mise en marche, une sonnerie se fera entendre et la plaque de cuisson par Cl s'éteindra automatiquement.Effleurez à la touche à nouveau.* Il est recommandé d'utiliser la minuterie pour une cuisson à feu doux. (Voir page 82.)

Pupitre de commande

Symptôme	Cause probable
Le fonctionnement de la touche est désactivé.	- Le bout de vos doigs est couvert ou bandé.- Vous avez procédé à l'opération tout en tenant le manche de la batterie de cuisine.- Le pupitre de commande est tâché. ➔ Éteignez l'interrupteur d'alimentation générale et retirez tout objet étranger. Ensuite, actionnez à nouveau l'interrupteur d'alimentation générale.* Retrait après cuisson lors de la friture.
Les touches réagissant uniquement lorsque vous effleurez la zone avoirinante.	Il se peut que de l'eau se trouve sur ou autour des touches. ➔ Retirez tout liquide se trouvant autour des touches.

Sons et bruits

Symptôme	Cause probable
Perception de bruit pendant le chauffage.	Plusieurs sons de résonance peuvent se faire entendre en fonction du type de batterie de cuisine utilisé. Vous pourriez pensir une petite vibration lorsque vous tenez le manche et la batterie de cuisine risque de bouger légèrement. ➔ Il ne s'agit pas d'un dysfonctionnement. Vous pourrez résoudre ce problème en déplaçant légèrement la batterie de cuisine ou en la replaquant.
	Il se peut que vous entendiez un court bruit métallique en retardant la batterie de cuisine pendant le chauffage.
Le niveau sonore émit par l'unité principale augmente ou diminue.	Il s'agit du bruit du ventilateur de refroidissement situé à l'intérieur de l'unité principale. Le niveau sonore change en fonction du niveau de cuisson et du matériel avec lequel la batterie de cuisine est fabriquée. (Plus le niveau de cuisson augmente, plus le ventilateur fonctionne à grande vitesse et plus le bruit général est important.)
Mème après avoir mis l'interrupteur d'alimentation générale hors tension, vous entendrez toujours du bruit provenant du ventilateur.	Tant que l'intérieur de l'intérieur principale est chaud, le ventilateur de refroidissement continuera de fonctionner. (Une fois que la température diminue, il s'arrête automatiquement.)

■ Puissance de cuisson

Symptôme	Cause probable
La puissance de cuisson de la plaque de cuisson par Cl semble être moindre.	Fonction de prévention de surchauffe Si le fond de la batterie de cuisine surchauffe, par exemple, lorsque la durée de préchauffage est trop longue, la puissance de cuisson diminuera automatiquement. Cependant, l'indication de puissance restera la même. (La fonction s'accrite qu'une fois que l'appareil est refroidi)
	Vous utilisez une batterie de cuisine, comme un casserole en céramique ou en terre, qui engendre la surchauffe de la plaque de cuisson par Cl. → N'utilisez jamais de casseroles en céramique ou en terre, même si elles sont destinées à la cuisson par induction.
Lorsque vous utilisez plusieurs plaques de cuisson par Cl simultanément, - La puissance de cuisson diminue. - Le voyant de puissance diminue automatiquement. - Le niveau de cuisson n'augmente pas.	Ce dernier est automatiquement contrôle de sorte à ce que la consommation électrique ne dépasse pas la limite. (Voir page 91.) * Il se peut que levoyant de puissance d'une plaque de cuisson par Cl diminue par lui-même. Mème après avoir effleuré ▲ , il se peut qu'il n'augmente pas et que l'appareil émette des bips.

Symptôme

• La durée de préchauffage est trop longue.
• La température réelle est différente de la température réglée.

Cause probable

• La casserole a été déplacée et retirée du capteur IR.
• Le fond de la casserole ou la plaque supérieure sont tachés.
• Vous avez ajouté de l'eau, de l'huile ou des aliments au cours du préchauffage.
• lle réglée en fonction du type de casserole utilisé.
• la touche de réglage. (Voir page 80.)

Symptôme

• La durée de préchauffage est trop longue.
• La température réelle est différente de la température réglée.

Cause probable

• La casserole a été déplacée et retirée du capteur IR.
• Le fond de la casserole ou la plaque supérieure sont tachés.
• Vous avez ajouté plus de 800 g d'huile.
• Vous avez utilisé de l'huile chaude, de couleur marron, trouble ou pleine de résidus d'aliments.
• La température de l'huile peut être différente de celle réglée, ou la durée de préchauffage peut être plus longue, en fonction du type, du matériau, de la forme et de la taille du fond de la casserole utilisée.
• Si la température réelle est incorrecte, ajustez-la à l'aide de √. (Voir page 81.)

Indications d'erreur

Lorsque les indications d'erreur suivantes apparaissent, vérifiez la cause et rectifiez-la. La cuisson reprendra automatiquement après avoir rectifié la cause.

Indication

Le voyant s'allume ou clignote.

• l'avant gauche ou droite

• l'arrière gauche ou droite

Erreur détectée au niveau des touches de fonctionnement

Le voyant clignote.

Cause probable

• Présence d'eau ou de substances étrangères sur ou autour du pupitre de commande ou débordement d'eau ou d'aliments. ⇒ Retirez l'eau ou les substances étrangères. (Si la plaque de cuisson a été mise hors tension, actionnez la touche à nouveau.)
• La plaque supérieure a été touchée pendant au moins 3 secondes. (Sauf pour les opérations où les touches doivent être effleurées et mainte .)
• Aucune casserole n'est placée sur la plaque de cuisson par Cl.
• La casserole utilisée a été retirée de la plaque.
• La casserole n'est pas au centre de la plaque de cuisson.
• Utilisation d'une casserole incompatible. (Voir page 76.)
• Un ustensile de cuisine en métal, comme un couteau ou une cuillère, se trouve sur la plaque supérieure.

Si vous ne l'enlevez pas, l'affichage disparaît après une minute et l'appareil se met hors tension.

• Le capteur IR risque de mal fonctionner dans un environnement très éclairé et le risque de ne pas clignoter même si aucune casserole n'est placée sur

Éteignez puis rallumez à nouveau

Lorsque les indications d'erreur suivantes apparaissent, vérifiez la cause et rectifiez-la. Ensuite, effleurez la touche de avant droite ou avant gauche.

(ou) pour supprimer une indication d'erreur.

Indication	Cause probable
Détction de filtre obstrué(pour le filtre de la bouche d'entrée ou de sortie)	- La bouche d'entrée ou de sortie est obstruée.- Accumulation de saletés dans les bouches d'entrée ou de sortie.→ Retirez toute obstruction.
- Si vous utilisez la plaque de cuisson par Cl avant gauche ou droite	Une casserole vide a été chauffée.* La durée nécessaire à la mise hors tension des plaques de cuisson par Cl varie en fonction de la casserole utilisée.* Il se peut que cette fonction ne soit pas correctement activée en fonction du type de casserole utilisée ou si le niveau de cuisson est faible.→ Placez vos alimentés dans la casserole et effleurez à nouveau la touche.
- Si vous utilisez la plaque de cuisson par Cl arrêté gauche ou droite
Arrêt automatique par non détection de casserole	En faisant frire certains alimentés, l'huile a été chauffée en utilisant le « Menu de chauffage » par erreur au lieu du « Menu de friture » .
Arrêt automatique par détection de casserole inadéquate(pour la friture)	- Certaines casseroles sont incompatibles en fonction de la taille et de la forme de leur fond et de leur modèle et de leur matériel.(Voir page 76.)- Vous avez ajouté plus de 800 g d'huile.
Arrêt automatique par détection de glissement de casserole(pour la friture)	- La casserole est en mauvaise position.- Vous avez ajouté plus de 800 g d'huile.- Vous avez ajouté vos ingrédents alors que levoyant de préchauffage était affchéé.→Après avoir remédié à l'erreur, vous pouvez effleurez la touche à nouveau pour reprendre le chauffage de la plaque.

• Vous pouvez également supprimer l'erreur avec 88 ou 89. En outre, vous pouvez supprimer les erreurs de U33 et U34 avec U.

Veuillez contacter le service après-vente si vous êtes dans l'incapacité de résoudre les problèmes susmentionnés ou à l'apparition d'une erreur de H.

Éteignez l'interrupteur d'alimentation générale et le disjoncteur, puis contactez le vendeur qui vous a vendu cet appareil ou le service après-vente pour obtenir de plus amples détails sur le code à deux chiffres précédé d'un « H ».

Remarque

Pour le service après-vente, veuillez vous référer au Certificat de garantie.

Spécifications

	KY-B84BX	KY-B84BG	KY-B64BX	KY-B64BG
Alimentation électrique	Monophasée : 220 - 240 V ~ 50 HzTriphasée : 380-415 V 2N~ 50 Hz
Consommation électrique	7 200 W
Consommation électrique en mode veille (approx.)	0,2 W* Lorsque l'alimentation générale est hors tension
Dimensions (approx.)	L 773 / P 536 / H 66 mm		L 607 / P 536 / H 66 mm
Poids (approx.)	15,6 kg	15,5 kg	13,5 kg	13,4 kg
Cercle lumineux	Inclus	Non inclus	Inclus	Non inclus

	3 300 W		1 800 W
Niveau de cuisson maximum
Réglage de la chaleur (approx.)	Réglage à 18 niveaux Équivalent à 70 W à 3 300 W		Réglage à 18 niveaux Équivalent à 50 W à 1 800 W
Réglage de la température de friture (approx.)	Réglage à 7 niveaux de 140 °C à 200 °C	—	—	—
Réglage de la température de cuisson à feu doux (approx.)	—	Réglage à 5 niveaux de 140 °C à 230 °C	—	—
Minuterie de cuisson	1 à 99 minutes

Si vous utilisez les plaques de cuisson par induction du même groupe (c'est-à-dire avant droite et arrière droite ou avant gauche et arrière gauche) simultanément, la puissance de cuisson des plaques de cuisson par induction est régulée de la manière suivante afin de restreindre la consommation énergétique de l'ensemble.

• Le voyant d'alimentation ne change pas mais la puissance de chauffage s'affaiblit.
• Le niveau de cuisson est automatiquement réduit d'un ou plusieurs niveaux.
• La puissance de cuisson ne peut être augmentée. Si vous avez besoin de niveaux de cuisson élevés, veillez à ne pas utiliser les plaques de gauche et de droite simultanément, ou réduisez le niveau de cuisson de l'une des plaques du même groupe.

Groupe de plaques de cuisson par Cl gauche Groupe de roite
