BEDIENUNGSANLEITUNG KY-B84BGBXD PANASONIC

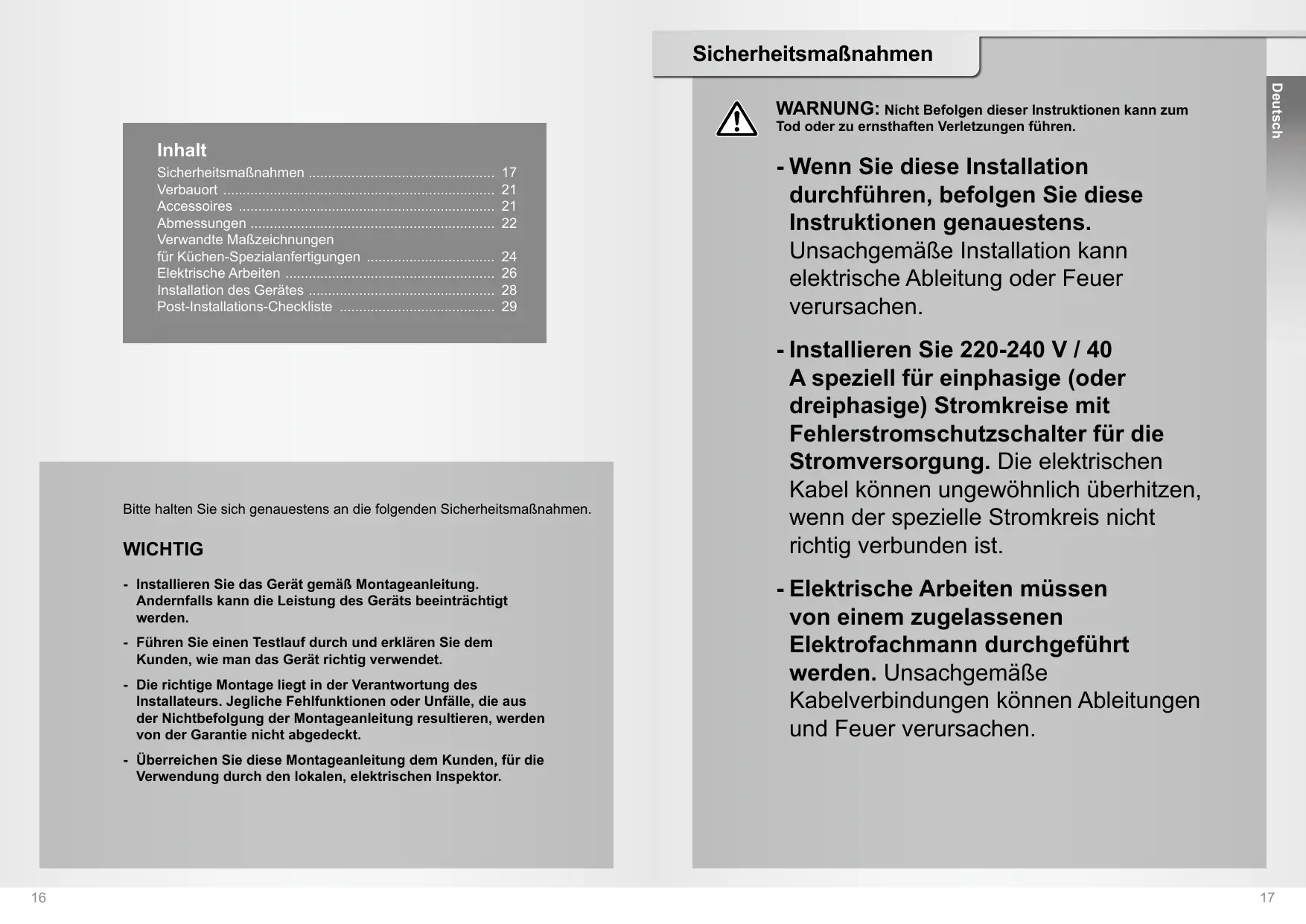

Sicherheitsmaßnahmen 17

Verbauort 21

Accessoires 21

Abmessungen 22

Verwandte Maßzeichnungen

fürKuchen-Spezialanfertigungen 24

ElektrischeArbeiten 26

Installation des Gerätes 28

Post-Installations-Checklist 29

Bitte halten Sie sich genauestens an die folgenden Sicherheitsmaßnahmen.

WICTTIG

• Installieren Sie das Gerät gemäß Montageanleitung. Andernfalls kann die Leistung des Geräts beeinträchtigt werden.
• Führn Sie einen Testlauf durch und erklären Sie dem Kunden, wie man das Gerät richtig verwendet.
• Die richtige Montage liegt in der Verantwortung des Installateurs. Jegliche Fehlfunktionen oder Unfälle, die aus der Nichtbefolgung der Montageanleitung resultieren, werden von der Garantie nicht abgedeckt.
• Überreichen Sie diese Montageanleitung dem Kunden, für die Verwendung durch den lokalen, elektrischen Inspektor.

WARNING: Nicht Befolgen dieser Instruktionen kann zum

Tod oder zu ernsthaften Verletzungen führen.

• Wenn Sie diese Installation durchführren, befolgen Sie diese Instruktionen genauestens.

Unsachgemäß Installation kann elektrische Ableitung oder Feuer verursachen.

• Installieren Sie 220-240 V / 40 A speziell für einphasige (oder dreiphasige) Stromkreise mit

Fehlerstromschutzschalter für die

Stromversorgung. Die elektrischen

Kabel konnen ungewöhnlich überhitzen, wenn der spezielle Stromkreis nicht richtig verbunden ist.

• Elektrische Arbeiten mösen von einem zugelassenen

Elektrofachmann durchgeführt

werden. Unsachgemäß

Kabelverbindungen können Ableitungen und Feuer verursachen.

WARNING: Nicht Befolgen dieser Instruktionen kann zum Tod oder zu ernsthaften Verletzungen führen.

• Dieses Gerät muss, der elektrischen Gesetzgebung entsprechend, sachgemäß geerdet werden. Der Erdleiterarf nicht mit der Gasleitung, Wasserleitung, der Erde des Blitzableiters und dem Telefon, verbunden werden. Andernfalls kann er, im Fall eines Geräteausfalls oder Isolationsdurchbruchs, einen Elektroschock verursachen.
• Lassen Sie die Erdung von einem Elektrofachmann durchführren. Unsachgemäßes Erden kann zu Elektroschock führen.
• Bevor Sie die Installation durchführren, stellen Sie sicher, dass Sie den Trennschalter ausschalten. Dies kann Elektroschock verhindern.

• Fassen Sie keine Teile mit hoher Temperatur an, wie zum Beispiel die Kochoberflächenplatte.

• Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder seinem Kundenservice oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährung zu vermeiden.

• Sie sollen das Gerät weder auseinandernehmen noch reparieren oder modifizieren (die Kochoberflächenplatte, zum Beispiel). Dieses Verhalten kann dazu führen, dass das Gerät nicht mehr normal Funktioniert und kann in Gefahr resultieren.
• Treten Sie nicht auf das Gerät und halten Sie keine schweren Gegenstände darauf auf fallen. Risse in der Kochoberflächenplatte können zu Überhitzung, Fehlfungtionen oder Elektroschocks führen.
• Um die Integrität der Verbindung zu gewährleisten, müssen die Stromkabel fehlerfrei verbunden sein. Unsachgemäß Kabelverbindungen können Ableitungen und Feuer verursachen.

VORSICHT: Nicht Befolgen dieser Instruktionen kann zu Verletzungen oder zu Sachschäden führen.

• Verwenden Sie hitzebeständige Materialien für die Arbeitsplatte. Verwenden Sie vor allem keine lackierten Materialien, da sie verfüllen können. Das Material der Arbeitsplatte sollte eine gleiche oder übersteigende Hitzebeständigkeit aufweisen wie „dekorative Hochdruck-Schichtpressstoffplatten". Wenn die Materialien nicht hitzebeständig sind, können sie sich verformen oder ein Feuer verursachen.

Verbauort

Befolgen Sie die Gesetzgebung betreffend der Installation des Gerätes.

FürweiteredetailszumAusschnitt,sieheSeite25.

Accessoires

Schelle

(4 Stuck)

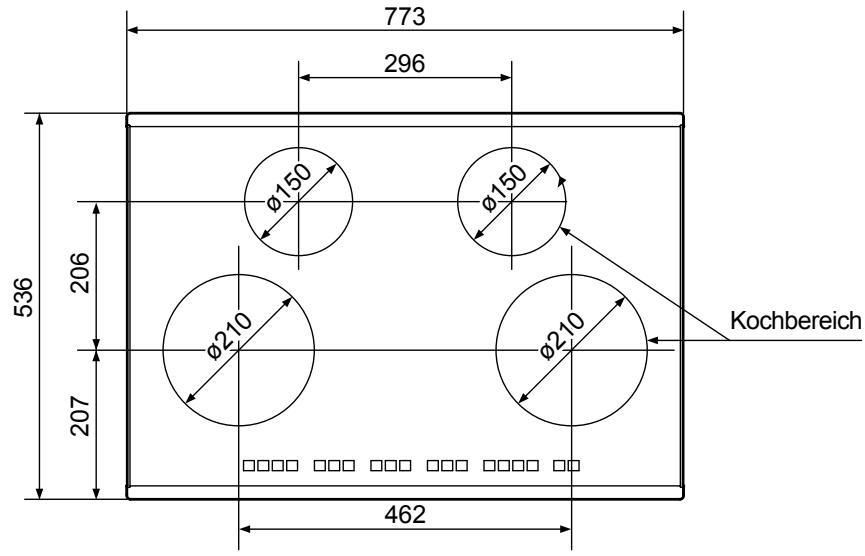

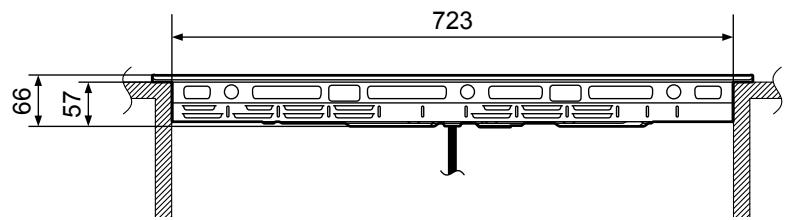

KY-B84BX / KY-B84BG

■ Oberansicht

Vorderansicht

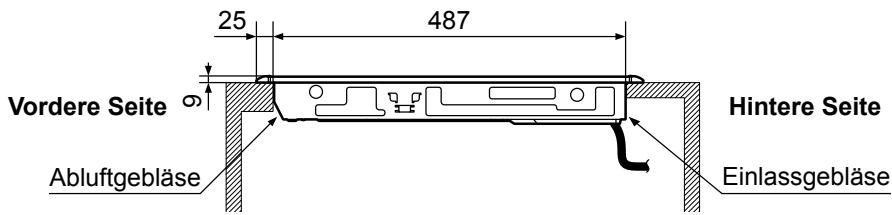

■ Seitenansicht

Stromkabellange: ungebung 1,2 m (Länge der Ummantelung: umgebung 1,1 m)

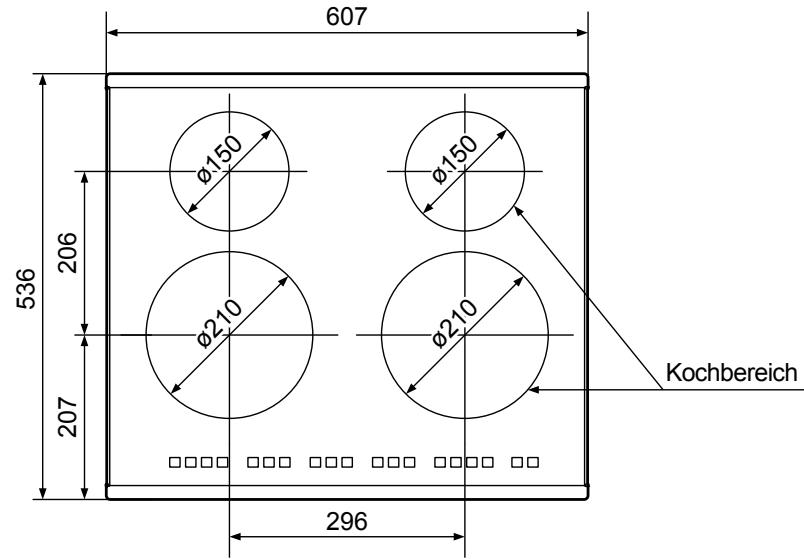

KY-B64BX / KY-B64BG

Oberansicht

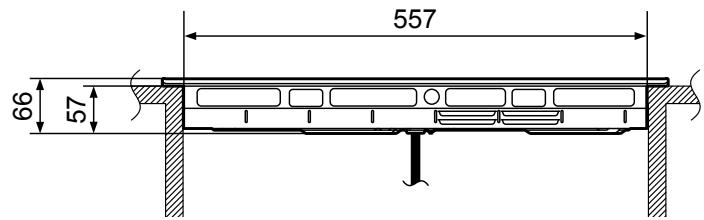

Vorderansicht

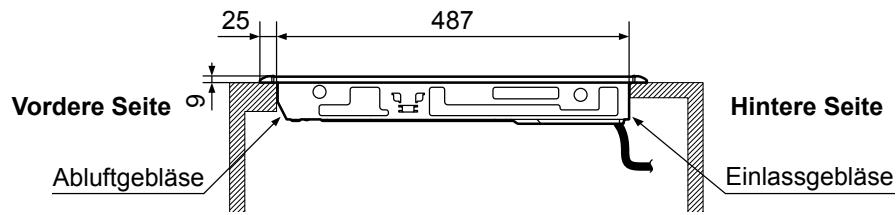

■ Seitenansicht

Stromkabellange: ungebung 1,2 m (Länge der Ummantelung: umgebung 1,1 m)

Verwandte Maßzeichnungen für Küchen-Spezialanfertigungen

(MaB: mm)

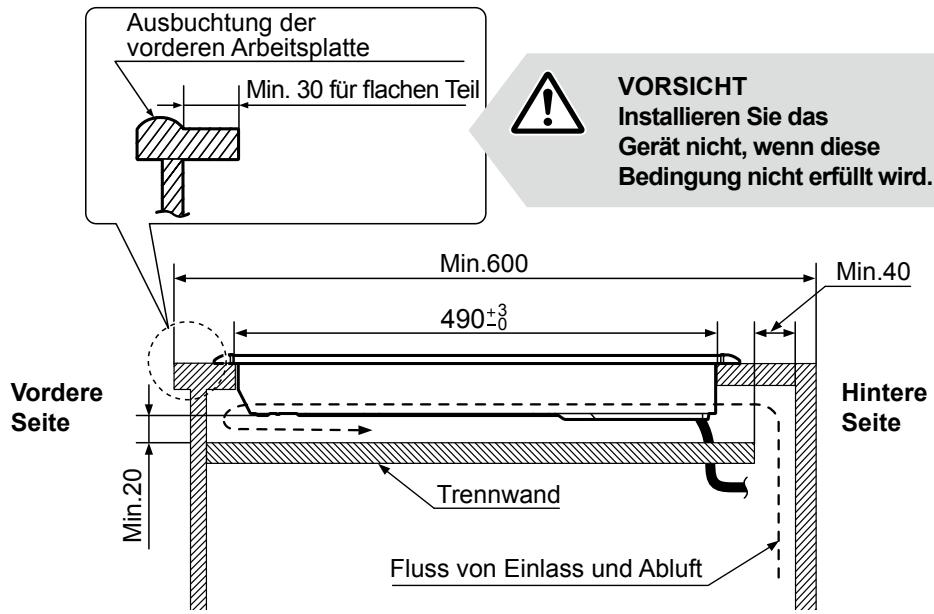

■ Seitenansicht

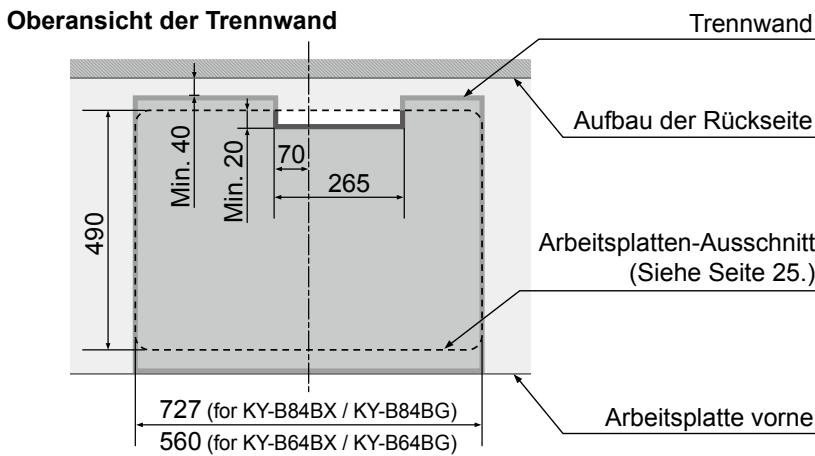

Wenn Sie eine Trennwand im Schrank installmenten,

• Altief für mindestens 20 mm Zusatzraum unterhalb der Geräteunterseite für Luftzirkulation.
• Erlauben Sie mindestens 40mm Zusatzraum auf der Rückseite der Trennwand.

(Maß: mm)

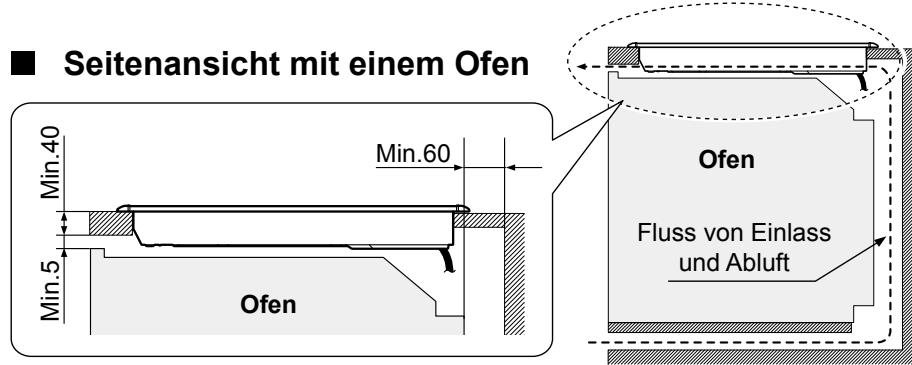

Wenn Sie die Herdplatte über einem Ofen installieren.

• Erlauben Sie für Panasonic Öfen nur: HL-BT62S / HL-BT62B (Ab Januar 2013)
• Erlauben Sie Zusatzraum für Luftzirkulation, wie unten abgebildet.

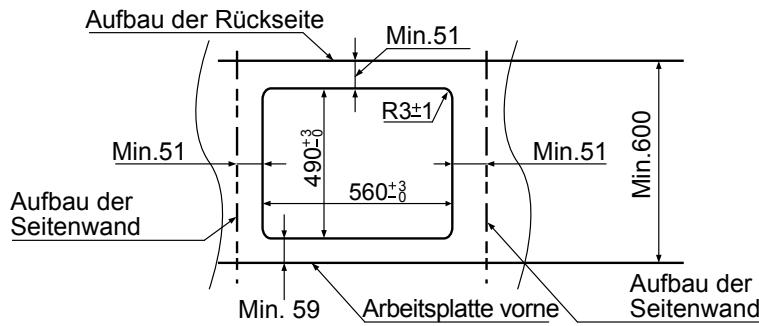

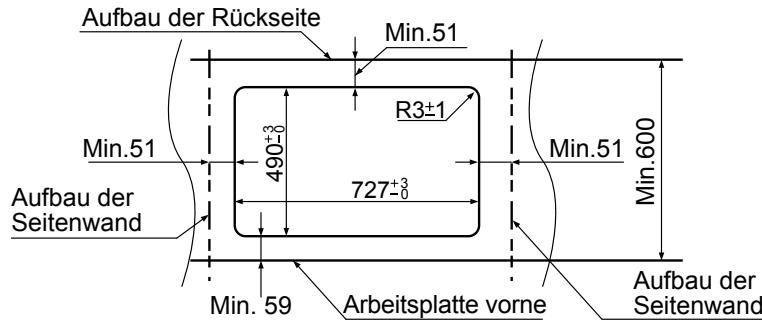

Abmessungen des Arbeitsplatten-Ausschnits

KY-B84BX / KY-B84BG

KY-B64BX / KY-B64BG

WARNING Elektrische Arbeiten müssen von einem zugelassenen Elektrofachmann durchgeführt werden.

■ Elektrische Bedingungen

• Dieses Gerät muss mit der richtigen Spannung und Frequenz gespiesen und mit einer individuellen, richtig geerdeten Verzweigungsleitung, die durch einen Trennschalter oder eine Sicherung geschützt ist, verbunden werden. (Das Leistungsschild befindet sich auf der Unterseite des Geräts.)
• Dieses Gerät ist nicht mit anderen Mitteln für die Verbindungsunterbrechung zur Netzversorgung ausgestattet, da es über eine Kontakttrennung in allen Polen verfügt, die komplette Verbindungsunterbrechungen unter Überspannungskategorie III - Bedingungen anbietet. Mittel für die Verbindungsunterbrechung mössen, in Übereinstimmung mit den Verdrahtungsregeln, in der festen Verdrahtung eingearbeitet sein.
• Sie müssen ein Zweileiterkabel und einen einphasigen A.C. 220-240 V, 40 A, 50 Hz elektrisches System. (Es ist auch möglich ein Drehstrom-Vierleitersystem zu verwenden.) Wenn Sie mit einer Aluminiumverdraughtung verbinden, verwenden Sie die wichtigen Anschlussstecker, die für Aluminiumverdraughtung genehmigt wurden.
• Fragen Sie die lokalen Stromversorgungsunternehmen nach den in der Region angewandten Codes. Nichtbefolgung der geltenden Codes, bei der Verdraughtung des Gerätes, kann zu gefährlichen Bedingungen führen.
• Zeigen Sie dem Kunden nach der Installation, wo sich der Ausschalter befindet.

Installation des Fehlerstromschutzschalters

• In Übereinstimmung mit den elektrischen Verdrahtungsregeln, arbeiten Sie den Fehlerstromschutzschalter in die elektrische Verdrahtung des Hause ein.
• Befolgen Sie die Spezifikationen des Fehlerstromschutzschalters folgendermaßen.

Nennstrom: 40 A, Nennstrom Empfindlichkeit: 30 mA

■ Elektrische Verbindungen

1. Stromabschaltung.

Schalten Sie den Strom mit dem Trennschalter aus oder entfern den Sie die Sicherungen zum Zweigstromkreis des Gerätes.

2.Verbinden des Stromkabels.

Verbinden Sie das Stromkabel in Übereinstimmung mit allen geltenden Codes und Verordnungen.

- Einphasige Verbindung (220-240 V ~ 50 Hz)

Verbinden Sie die Drähte in Übereinstimmung mit den Instruktionen, die Sie der folgenden Tabelle und dem folgenden Diagramm enthalten konnen.

Elektrisches Kabel	Drahtverbindung
E N L	E: Gelb/Grün (Verbinden Sie mit der Erdklemme)
	N: Grau und Blau zusammen
	L: Schwarz und Braun zusammen
	(Verbinden Sie mit der Leitungsabzweigklemme )

- Dreiphasige Verbindung (380-415 V 2N~ 50 Hz)

Trennen Sie die L-Drahte und verbinden Sie sie in Übereinstimmung mit den Instruktionen, die Sie der folgenden Tabelle und dem folgenden Diagramm enthalten konnen.

Elektrisches Kabel	Drahtverbindung
E N L1 L2	E: Gelb/Grün (Verbinden Sie mit der Erdklemme) N: Grau und Blau zusammen L1: Schwarz L2: Braun (Verbinden Sie mit der Leitungsabzweigklemme)

WARNING

Nehmen Sie die Kochoberflächenplatte nicht auseinander. Der

verbundene Draht konnte locker werden und eine Fehlfunktion verursachen.

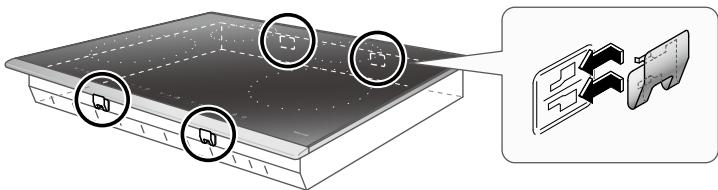

1. Befestigen Sie die Schellen an der Hauptinheit (4 Stellen vorne undAPHen).

2. Legen Sie das Kissen UP unter die Haupteinheit, wo es als Puffer fungiert, um Beschädigungen der Arbeitsplatte zu vermeiden.

3. Passen Sie die Schellengriffe den LÖchern auf der Seite der Haupteinheit an und gleiten Sie mit der Schelle von rechts nach links, um sie an der Haupteinheit zu befestigen.

Kissen UP

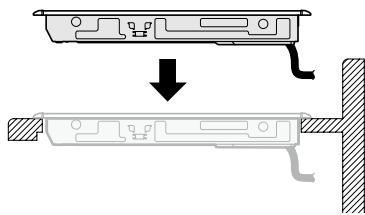

1. Betten Sie die Haupteinheit in den Ausschnitt der Arbeitsplatte ein und halten Sie sie so gerade wie möglich während des Vorgangs.

2. Lassen Sie die Einheit nicht auf die Arbeitsplatte fallen.

3. Drücken Sie die Oberseite der Hauptinheit hinunter, um sicherzustellen, dass der Rahmen solide auf der Arbeitsplatte aufliegt.
4. Stellen Sie sicher, dass die Zwischenräume zwischen der Arbeitsplatte und der unteren Oberfläche des Kochoberflächenrehmens einheitlich sind vorne, hinten, links und rechts.

3.Verbinden des Stromkabels. Siehe Seite 27.

VORSICHT

Wenn der Schrank vorne keine Öffnung hat, muss die Verdraughtung vor der Einbettung der Haupteinheit in die Arbeitsplatte, verbunden werden.

Post-Installations-Checklist

Nachdem Sie die Installation beendet haben, überprüfen und markieren Sie die folgenden Einzelheiten.

	Checkliste	Überprüft
Erscheinung	- Sieht das Gerät nicht so aus, als ob es nach vorne, hinten, links oder rechts gekippt ist? - Hebt der Rahmen sich nicht ab? - Ist die Kochoberflächenplatte sauber?
Elektrische Arbeiten	- Ist die Stromversorgung einphasig (220-240 V ~) oder dreiphasig (380-415 V 2N~)?
	- Werde die Erdung installiert? - Werde der Fehlerstromschutzschalter installiert?
Elektrische Überprüfung	1. Berühren Sie ①, um die Stromversorgung einzuschalten. - Leuchtet das Hauptstromlicht auf?
	2. Berühren Sie die folgenden Tasten, um die Funktion jeder IH-Kochplatte zu überprüfen. - Linke, vordere Kochplatte - Linke, hintere Kochplatte - Rechte, vordere Kochplatte - Rechte, hintere Kochplatte	Blinkt die „7" (Heizniveau-Anzeige)?

• Stellen Sie safer, dass sie nach der elektrischen Prüfung jeder IH-Kochplatte und den Hauptstromschafter abschalten.
• Überreichen Sie die Bedienungsanleitung, Montageanleitung und das Garantiezertifikat dem Kunden.

Ich beglaubige hiermit, dass die Installation vollständig ausgeführrt wurde.

Unterschrift des Installateurs
