BEDIENUNGSANLEITUNG KYT935XLEPG PANASONIC

Bedienungs / Installationsanleitung

Vielen Dank, dass Sie dieses Gerät von Panasonic gekauft haben.

WICHTIGE SICHERHEITSANWEISUNGEN: Bitte sorgfältig durchlesen und zur weiteren Bezugnahme aufbewahren.

Funktionsweise des Induktionsherdes...1

Bedienungsanleitung 2-37

Sicherheitsanweisungen 2-6

Allgemeine Vorkehrungen ...... 7

Entsorgung von Abfallprodukten ..... 8

Genius Sensor Technologie......9

Energiespartipps....9

Allgemeine Bedienelemente......10-12

Kochzonen....13-14

Geeignetes Kochgeschirr 15

Kochen mit Induktion 16-26

- Übersicht Bedienung ......16-17

- Sicherheitsfunktionen ...... 18

- Heizmodus ....19

- Autoboil Modus....20

- Niedrigtemperaturkochmodus .....21

- Bratmodus....22

- Frittiermodus ...... 23-24

- Zeitschaltuhr 25-26

Richtlinien für Leistungsstufen ..... 27

Kochtabelle für Genius Sensor ... 28-29

Reinigung 30

Fehlersuche und Behebung ..... 31-35

Fehler-Codes 36-37

Installationsanleitung...... 38-49

Installation und Anschluss ......38

Sicherheitsanweisungen...... 38-40

Installationsort 41

Zubehör 41

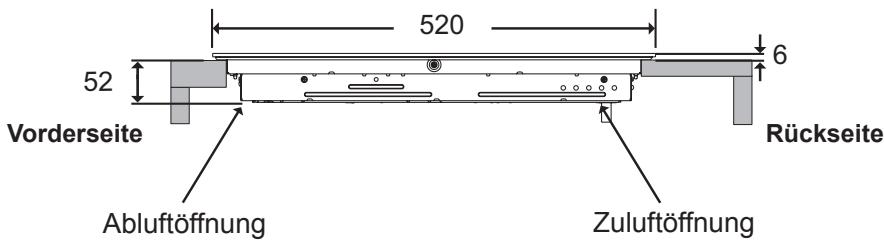

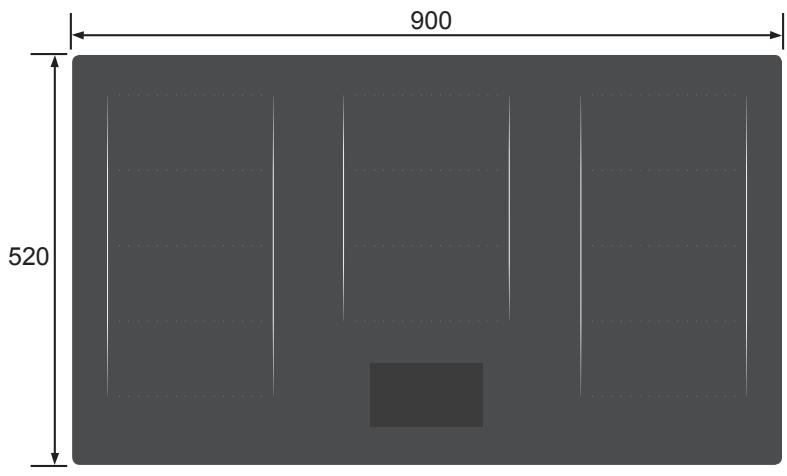

Abmessungen 42-44

Elektroarbeiten 45-46

Installation des Gerätes ......47

Bündig abschließend 48

Checkliste nach der Installation .....49

Spezifikationen 50-51

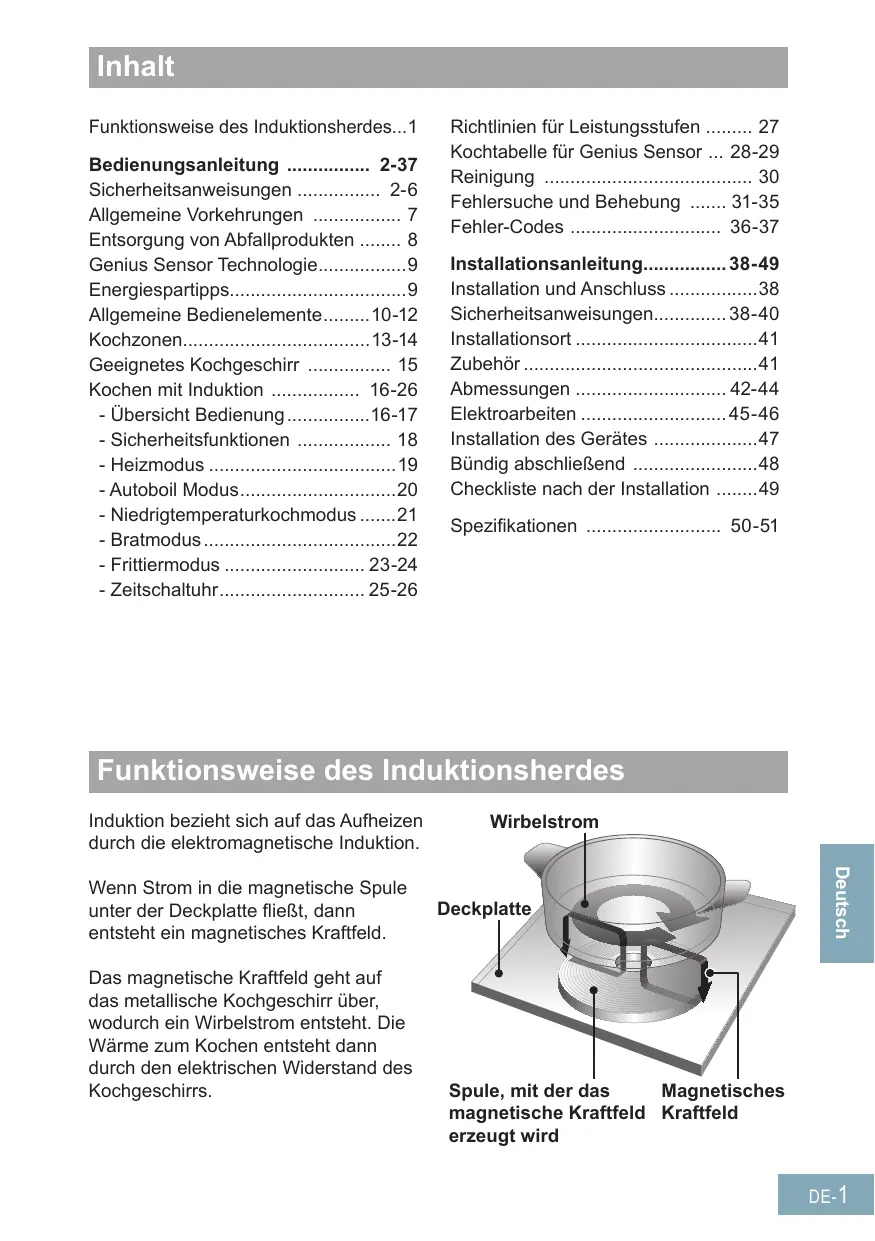

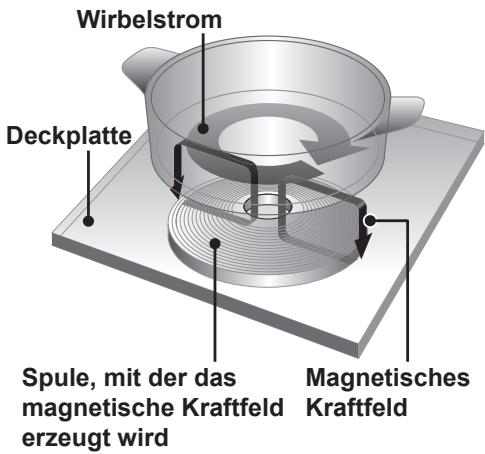

Funktionsweise des Induktionsherdes

Induktion bezieht sich auf das Aufheizen durch die elektromagnetische Induktion.

Wenn Strom in die magnetische Spule unter der Deckplatte fließt, dann entsteht ein magnetisches Kraftfeld.

Das magnetische Kraftfeld geht auf das metallische Kochgeschirr über, wodurch ein Wirbelstrom entsteht. Die Wärme zum Kochen entsteht dann durch den elektrischen Widerstand des Kochgeschirrs.

Wirbelstrom Deckplatte Spule, mit der das magnetische Kraftfeld erzeugt wird Magnetisches Kraftfeld

Bedienungsanleitung

Sicherheitsanweisungen

■ Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt werden oder Anleitung für die sichere Verwendung des Gerätes erhalten haben und die diesbezüglichen Risiken verstehen. Kinder sollten mit dem Gerät nicht spielen. Reinigung und Wartung sollte nicht von Kindern durchgeführt werden, die dabei ohne Aufsicht sind.

■ Brennbare Materialien dürfen nicht in der Nähe des Gerätes gelagert werden. Dies kann zu einem Brand führen.
■ Überhitzen Sie die Pfanne beim Vorheizen vor dem Braten nicht.
■ WARNUNG: Im Falle einer Fehlfunktion oder eines Ausfalls müssen Sie die Verwendung des Gerätes sofort einstellen. Schalten Sie den Hauptschalter und den Schutzschalter aus und wenden sich an das Kundendienstzentrum. Wenn Sie dies nicht tun, kann dies zu Rauch, Verbrennungen und einem Stromschlag führen.

Sicherheitsanweisungen

■ Wenn das Stromkabel beschädigt ist, muss es von einem Kundendienstmonteur ersetzt werden, der vom Hersteller zugelassen ist, um Risiken zu vermeiden.
■ Flüssigkeiten müssen vor dem Aufwärmen umgerührt werden. Sonst können Flüssigkeiten spritzen und zu Verbrennungen oder Verletzungen führen.
■ Üben Sie keinen übermäßigen Druck auf die Deckplatte aus und lassen sie keine Gegenstände darauf fallen. Dies kann zu Rissen oder Schäden an der Deckplatte führen.
■ Stellen Sie keine tragbaren Gasbrenner, Stahlzylinder und Dosenprodukte auf oder in die Nähe des Gerätes. Wenn sich diese erhitzen, können Sie explodieren.
■ Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf das Kochfeld gelegt werden, da sich diese erhitzen können.
■ Schalten Sie das Kochfeld nach dem Gebrauch über das Bedienelement aus und verlassen Sie sich nicht auf die Pfannenerkennung.
■ Sie sollten das Gerät nicht demontieren, reparieren oder modifizieren. Wenden Sie sich bezüglich Reparaturen an den Händler, bei dem Sie das Gerät gekauft haben.

Sicherheitsanweisungen

■ WARNUNG: Dieses Gerät muss geerdet werden, um Stromschlag oder einen Brand zu vermeiden.
■ WARNUNG: Das Gerät und die zugänglichen Teile können bei Betrieb heiß werden. Deshalb gilt besondere Vorsicht, um das Berühren der Heizelemente zu vermeiden. Kinder unter 8 Jahren sollen vom Gerät fern gehalten werden, wenn sie nicht unter ständiger Aufsicht stehen.
■ WARNUNG: Wenn Sie beim Kochen auf einem Kochfeld mit Fett oder Öl arbeiten und nicht dabei bleiben, so kann dies gefährlich werden und zu einem Brand führen. Versuchen Sie NIEMALS einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät ab und decken Sie dann die Flamme mit einem Deckel oder einer Feuerlöschdecke ab.
■ WARNUNG: Brandgefahr: Lagern Sie keine Gegenstände auf der Kochfläche.
■ WARNUNG: Wenn die Oberfläche einen Riss hat, schalten Sie das Gerät aus, um die Gefahr eines Stromschlags zu vermeiden.
■ WARNUNG: Herdschutzgitter sind nicht für den Gebrauch mit diesem Gerät gedacht und sollten unter keinen Umständen angebracht werden.

Sicherheitsanweisungen

■ Wenn das Öl raucht, sofort Hauptschalter ausschalten. Ansonsten besteht Brandgefahr.
■ Gehen Sie vorsichtig mit heißem Öl um, da es zu Verbrennungen führen kann.
■ Seien Sie vorsichtig, wenn Sie die Pfanne mit einer kleinen Menge Öl vorheizen. Die Pfanne kann sich überhitzen und zu Schäden führen.
■ Heizen Sie kein leeres Kochgeschirr auf und überhitzen Sie keine Zutaten. Die Zutaten können Feuer fangen und das Kochgeschirr beschädigen.
■ Verwenden Sie das Gerät nicht zu anderen Zwecken als zum Kochen. Dies kann zu einer Überhitzung oder Fehlfunktion und zu einem Brand führen.
■ Wenn Sie ein medizintechnisches Gerät (z.B. einen Herzschrittmacher) tragen, dann wenden Sie sich an Ihren Arzt. Der Betrieb des Gerätes kann sich auf das medizintechnische Gerät auswirken.
■ Verwenden Sie keinen Dampfreiniger. Dabei könnte Wasser in die elektrischen Bauteile eindringen und zu Schäden führen.

Sicherheitsanweisungen

■ Das Gerät ist nicht für den Betrieb mittels einer externen Zeitschaltuhr oder eines getrennten Fernbedienungssystems ausgelegt.
■ Legen Sie kein Papier oder Geschirrtuch unter das Kochgeschirr. Dies könnte aufgrund der Hitze des Kochgeschirrs versengt werden.
■ WARNUNG: Der Hersteller haftet nicht für Schäden an Personen oder Sachen, die durch die Nichtbeachtung obiger Anweisungen verursacht worden sind, durch Eingriffe in Teile des Gerätes oder durch die Verwendung von Ersatzteilen, die keine Originalersatzteile sind.

Allgemeine Vorkehrungen

■ Diese Gerät erzeugt ein magnetisches Kraftfeld. Bringen Sie keine Dinge in die Nähe des Gerätes, die auf Magnetfelder reagieren.

• Radio- und Fernsehgeräte oder Hörgeräte können gestört werden.
• Karten mit Magnetstreifen, z.B. von Geschäften oder Banken, können gelöscht oder beschädigt werden.

■ Verwenden Sie keine anderen Induktionskochgeräte wie Induktionsreiskocher oder tragbare Induktionskochplatten auf der Deckplatte. Die von diesen Geräten erzeugten elektromagnetischen Wellen können das Gerät beschädigen.

■ Lagern Sie im Schrank unter dem Gerät keine Lebensmittel. Diese könnten durch die Abwärme verderben.

■ Falls säurehaltige Lebensmittel wie Essig, Marmelade oder Zitronensaft auf der Deckplatte verschüttet werden, wischen Sie dies bitte sofort ab. Dies könnte sonst zu Verfärbungen der Deckplatte führen.

■ Verschütten Sie kein Wasser auf dem Bedienfeld und stellen Sie nichts darauf. Dies könnte zu Fehlfunktionen der Bedienfeldtasten führen.

■ Setzen Sie nicht heißes Kochgeschirr auf das Bedienfeld. Das Bedienfeld könnte beschädigt werden.

■ Versperren Sie nicht die Zu- und Abluftschlitze. Das Gerät könnte sonst überhitzen und zu einer automatischen Abschaltung des Hauptschalters führen.

Information für Benutzer zur Entsorgung von Elektro- und Elektronikschrott (Privathaushalte)

Dieses Symbol auf den Produkten und/oder den Begleitdokumenten bedeutet, dass benutzte elektrische und elektronische Produkte nicht mit dem allgemeinen Haushaltsmüll zusammen entsorgt werden sollen.

Zur ordnungsgemäßen Behandlung, Rückgewinnung und Recyclingverarbeitung müssen diese Produkte an die hierfür vorgesehenen Sammelpunkte gebracht werden, wo sie kostenfrei angenommen werden.

In einigen Ländern ist es auch möglich, Ihrem Einzelhändler das Produkt beim Kauf eines entsprechenden neuen Produkts zur Entsorgung zurückzugeben.

Die ordnungsgemäße Entsorgung dieses Produkts trägt dazu bei, wertvolle Ressourcen einzusparen und potenzielle negative Auswirkung auf die menschliche Gesundheit und die Umwelt, die anderweitig durch eine unangemessene Entsorgung bedingt werden könnten, zu vermeiden. Ihre Ortsbehörde wird Sie auf Anfrage über einen Sammelpunkt in Ihrer Nähe informieren.

Für eine unsachgemäße Entsorgung dieses Abfalls gelten u. U. Strafen entsprechend der national geltenden Gesetze.

Informationen über die Entsorgung in anderen Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig. Wenn Sie dieses Produkt entsorgen möchten, kontaktieren Sie Ihre Ortsbehörde oder Ihren Händler und fragen Sie nach der korrekten Entsorgungsmethode.

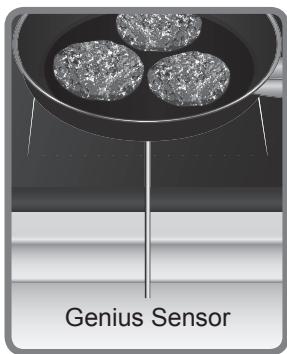

Genius Sensor Technologie

Der Genius Sensor reguliert die eingestellte Temperatur durch schnelle Erkennung der Temperatur am Boden des Kochgeschirrs. Dies ist für folgende Kochmethoden geeignet:

sensor ^+ (Linke Kochzone)

■ Autoboil Modus
■ Niedrigtemperaturkochmodus
Bratmodus
■ Frittiermodus

sensor (Mittlere und rechte Kochzonen)

■ Bratmodus
■ Frittiermodus

VORSICHT

Verwenden Sie kein Öl, das Sie in anderen Geräten vorgewärmt haben. Der Genius Sensor funktioniert dann nicht optimal und das Öl könnte sich entzünden.

Energiespartipps

■ Setzen Sie immer den passenden Deckel auf die Pfanne oder den Topf, um die Wärme darin zu halten.
■ Verwenden Sie eine Pfanne oder einen Topf in der richtigen Größe für die Menge an Lebensmitteln, die Sie kochen.
■ Verwenden Sie eine Pfanne oder einen Topf in der richtigen Größe für den Durchmesser des Kochfeldes. Wenn Durchmesser von Pfanne/Topf und Kochfeld nicht übereinstimmen, dann sollten Sie das Kochgeschirr wählen, das einen größeren Durchmesser als das Kochfeld hat.

■ Fügen Sie nur so viel Wasser hinzu, dass Gemüse abgedeckt ist. Dadurch sparen Sie Energie.

■ Drehen Sie Leistungsstufe des Kochfeldes herunter, sobald die Kochtemperatur erreicht ist; Sie sollten Lebensmittel eher sieden lassen als sprudelnd kochen.

■ Verwenden Sie einen Dampfkochtopf zum Garen von Gemüse. Darin können Sie mehrere Lagen verschiedener Gemüse übereinander kochen und brauchen dennoch nur ein Kochfeld. Ansonsten können Sie eine Pfanne/einen Topf mit Teilung verwenden.

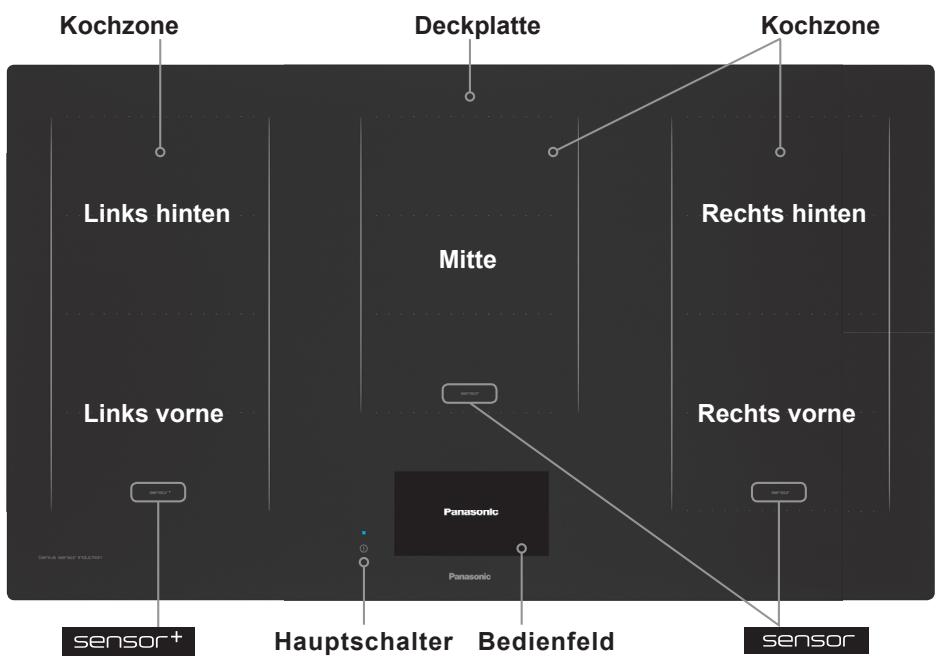

Allgemeine Bedienelemente

Kochzone Links hinten Links vorne sensor+ Hauptschalter Bedienfeld Deckplatte Mitte Rechts hinten Rechts vorne Panasonic Panasonic Kochzone sensor

Erstes Einschalten des Geräts

Panasonic

1. Halten Sie den Hauptschalter gedrückt, um die Stromzufuhr einzuschalten.

■ Das Licht am Hauptschalter geht an, wenn dieser eingeschaltet wird.
■ Wenn das Kochfeld nach 1 Minute nicht verwendet wird, schaltet sich das Gerät automatisch wieder aus.

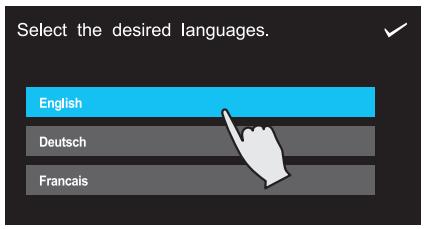

1. Wählen Sie die gewünschte Sprache, und berühren Sie √, um die Eingabe zu bestätigen und zum Hauptmenü weiterzugehen.

Hauptmenü

* Während die Kochzone in Betrieb ist

[Non-Text]

Kindersicherung

■ Sperren Sie das Bedienfeld, um Missbrauch des Geräte zu verhindern.
■ Halten Sie die Taste 3 Sekunden lang gedrückt, während die Kochzonen noch nicht in Betrieb sind. Zur Deaktivierung halten Sie sie wieder 3 Sekunden lang gedrückt.

i

Information

■ Anzeige von wichtigen zusätzlichen Informationen über die momentan verwendete Funktion.
■ Berühren Sie die Taste i erneut, um zum Hauptmenü zurückzuschalten.

[Non-Text]

Kurzzeitwecker

■ Fängt ab einer eingestellten Zeit an abzulaufen und löst einen Alarm aus, wenn er bei Null angelangt ist. Der Kurzzeitwecker schaltet die Kochzonen nicht ab.
■ Weitere Einzelheiten zum Einstellen der Zeitschaltuhr finden Sie auf Seite 26.

#

Einstellungen

■ Das Gerät hat verschiedene Standardeinstellungen, die an Ihre Anforderungen angepasst werden können, während Kochzonen nicht in Gebrauch sind.
- Displayhelligkeit
- Leistungsstufen
- Sprachen
- Einfach-Modus *2
- Geräuschloser Modus
- Standardeinstellungen
- Energiesteuerung *1
- Menü-Anzeigezeit

*1 Informationen über die Kochzonengruppen und deren Auswirkungen finden Sie auf Seite 13.
*2 Im Einfach-Modus können Autoboil Modus und Niedrigtemperaturkochmodus nicht verwendet werden.

■ Berühren Sie die Taste 📋 erneut, um zum Hauptmenü zurückzuschalten.

Bedienfeldsperre

■ Sperren Sie das Bedienfeld, wenn die Kochzonen in Betrieb sind, um kleine Spritzer in diesem Bereich abwischen zu können.
■ Damit deaktivieren Sie das Bedienfeld für 20 Sekunden, während die Kochzonen in Betrieb sind.
■ Um die Sperre innerhalb der 20 Sekunden zu deaktivieren, berühren Sie die Taste 📄 erneut.

Pause Taste

■ Halten Sie die Taste 1 Sekunde lang gedrückt, um alle aktiven Kochzonen 30 Minuten lang auf die Stufe 1 zu senken (nach 30 Minuten schaltet das Gerät ab). Die Zeitschaltuhr setzt aus.
■ Halten Sie die Taste noch einmal gedrückt, um die ursprüngliche Einstellung der Kochzonen wiederherzustellen. Die Zeitschaltuhr läuft dann weiter.
■ Die Pause-Funktion kann nicht verwendet werden, wenn das Genius Sensor-Programm in einer der Kochzonen läuft.

Warnung vor heißen Oberflächen

■ Leuchtet auf, wenn ein beliebiger Bereich auf der Deckplatte heiß ist. Achten Sie darauf, die Kochzonen nicht zu berühren, wenn diese Anzeige erscheint.

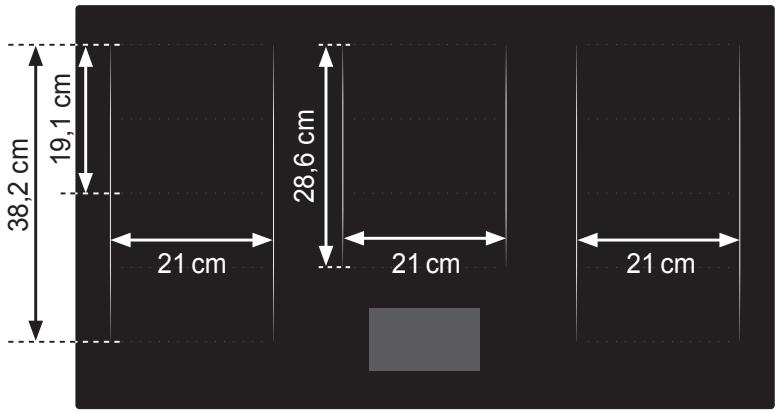

38,2 cm 19,1 cm 28,6 cm 21 cm 21 cm 21 cm

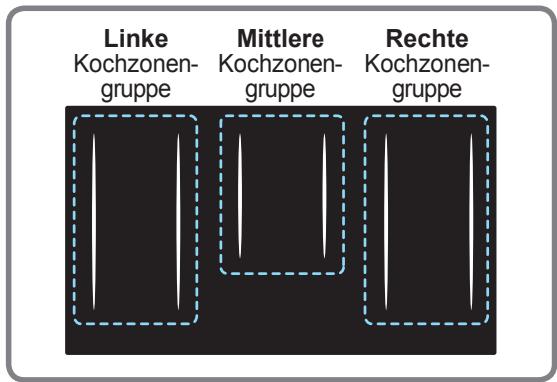

Kochzonengruppen

Die Kochzonen sind in drei Gruppen zusammengefasst, d. h. die vordere und hintere Zone auf der linken Seite und die vordere und hintere Zone auf der rechten Seite. Wenn die beiden Kochzonen innerhalb derselben Gruppe gleichzeitig genutzt werden, dann wird die Wärmeerzeugung so reguliert, dass der gesamte Stromverbrauch den Grenzwert nicht übersteigt.

D. h., dass wenn die Leistungsstufe 9 für die linke vordere Kochzone eingestellt ist, dann ist die maximal verfügbare Leistung für die linke hintere Kochzone die Stufe 8.

Linke Kochzonen- gruppe Mittlere Kochzonen- gruppe Rechte Kochzonen- gruppe

HINWEIS

Wenn der gesamte Stromverbrauch unter "Energiesteuerung" auf 7200 W gestellt wurde, wird die Wärmeerzeugung wie folgt geregelt.

• Sehr großes Kochgeschirr kann die maximale Leistungsstufe beeinflussen.
• Wenn zwei oder mehr Kochzonen innerhalb der gleichen Gruppe verwendet werden, kann nur der "Heizmodus" verwendet werden.

Flex-Kochzone

Die Flex-Kochzone besteht aus verschiedenen individuell steuerbaren Induktionsspulen. Wenn Kochgeschirr erkannt wird, dann werden nur die Bereiche aktiviert, die im Kontakt mit dem Kochgeschirr sind. Alle anderen Bereiche bleiben aus.

Um die Erkennung des Kochgeschirrs und eine gleichmäßige Wärmeverteilung sicherzustellen, platzieren Sie das Kochgeschirr mittig wie unten gezeigt:

Töpfe und Pfannen mit einem Durchmesser von unter 13 cm

(Nur Heizmodus, nicht für Genius Sensor-Programm)

Kleinere Töpfe und Pfannen sollten in einer der vier gezeigten Positionen platziert werden.

Töpfe und Pfannen mit einem Durchmesser ab 13 cm und darüber

Größere Töpfe und Pfannen sollten in einer der drei gezeigten Positionen platziert werden.

Größeres Kochgeschirr

Platzieren Sie dieses am oberen oder unteren Rand der Flex-Kochzone.

Zwei unabhängige Kochzonen

Die vorderen und hinteren Bereiche einer Flex-Kochzone können unabhängig voneinander genutzt werden, indem für jede die erforderliche Leistung ausgewählt wird.

Stellen Sie Kochgeschirr nicht über mehrere Flex-Kochzonen.

Stellen Sie kein Kochgeschirr außerhalb der Mitte auf. Es kann sein, dass der Sensor dann nicht ordnungsgemäß funktioniert und ein Brand verursacht wird.

WARNUNG

Die Missachtung dieser Anweisungen kann zu schweren Verletzungen führen.

Material

Kompatibles Kochgeschirr

■ Eisen/Gusseisen
■ Emailliertes Eisen
■ Magnetischer Edelstahl
(Bei manchem Kochgeschirr aus Edelstahl kann es sein, dass die Wärmeleistung nicht so stark ist.)

Nicht kompatibles Kochgeschirr

■ Aluminium/Kupfer
■ Hitzebeständiges Glas
■ Keramik und Steingut

Form der Aufstellfläche

Kompatibles Kochgeschirr

Der Boden muss flach sein und eben auf der Deckplatte aufliegen.

(Wenn dies nicht der Fall ist, kann dies zu Verletzungen und Verbrennungen führen.)

Nicht kompatibles Kochgeschirr

Gerundeter Boden

Mit Füßen

■ Kochgeschirr mit gerundetem Boden
■ Kochgeschirr mit Füßen
■ Kochgeschirr mit dünnem Boden
■ Kochgeschirr mit unebenem Boden

Dünner Boden

Unebener Boden

Verwenden Sie kein Kochgeschirr mit unebenem Boden, wenn die Rundung 3 mm oder mehr beträgt, weil es dann möglich ist, dass die Sicherheitsfunktionen nicht aktiviert werden, die Wärmeleistung vermindert ist oder das Kochgeschirr nicht heiß wird.

VORSICHT

Kochzone und Topf- oder Pfannenboden müssen immer trocken sein. Wenn sich Flüssigkeit dazwischen befindet, kann dies Wasserdampf erzeugen und Topf oder Pfanne können sich bewegen.
■ Heizen Sie kein leeres Email-Kochgeschirr auf. Email-Kochgeschirr darf beim Kochen nicht angesengt werden. Die Emailbeschichtung könnte dadurch schmelzen und die Deckplatte beschädigen.
■ Verwenden Sie kein Keramik- oder Steingutgeschirr, auch wenn es für Induktionsherde geeignet ist.
■ Wenn das Kochgeschirr nicht geeignet ist, erscheint und blinkt --- im Display. (Siehe Seite 36)

Übersicht Bedienung

1. Halten Sie den Hauptschalter gedrückt, um die Stromzufuhr einzuschalten.

Wenn das Kochfeld nach 1 Minute nicht verwendet wird, schaltet sich das Gerät automatisch wieder aus.

→ Wenn das passiert, schalten Sie den Hauptschalter erneut ein.

2. Wählen Sie die Kochzone, indem Sie eine Quadratmarkierung (■) berühren oder ziehen.

Wenn 5 Sekunden ohne Bedienung oder Doppelberührung vergangen sind, wird der gewählte Bereich abgebrochen.

Kochzonenauswahl 5 < 4,5 5 5.5 > b Menüleiste

.5 5 5.5 >

3. Führen Sie die gewünschte Bedienung mit der Menüleiste aus.

■ Heizmodus (Siehe Seite 19)
■ Autoboil Modus (Siehe Seite 20)
■ Niedrigtemperaturkochmodus (Siehe Seite 21)
■ Bratmodus (Siehe Seite 22)
■ Frittiermodus (Siehe Seiten 23-24)

Das Licht der Kochzonenauswahl bleibt an, solange die entsprechende Kochzone in Betrieb ist.

Menüleiste

■ Die Menüleiste erscheint vom unteren Rand des Bedienfelds, nachdem die Kochzone gewählt wurde.
■ Die Menüleiste schließt zum unteren Rand hin, nachdem 5 Sekunden ohne Bedienung vergangen sind.

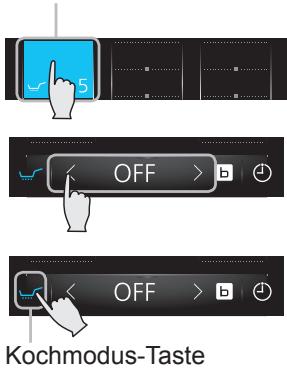

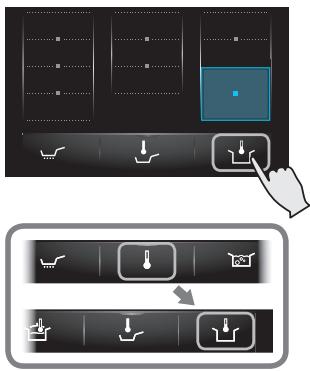

Bedienung der Menüleiste

■ Berühren Sie die Kochzonenauswahl, um die Menüleiste aufzurufen.
■ Berühren Sie den Bereich oben in der Mitte der Menüleiste und schieben Sie Ihren Finger nach unten, um sie sofort zu schließen.

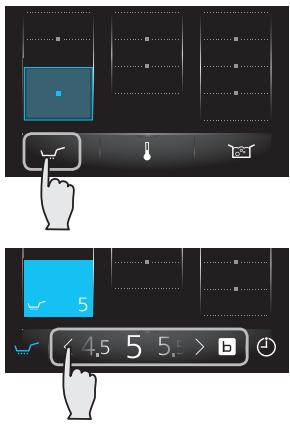

< 4,5 5 5,5 > b Schieber

1. Berühren Sie den Schieber in der Menüleiste, um die Leistungsstufe oder die erforderliche Temperatur einzustellen.

Schieber

■ Ändern Sie die Leistungsstufe für den Heizmodus.
■ Stellen Sie die Temperatur für Genius Sensor-Programm ein.

Bedienung des Schiebers

Es gibt drei Möglichkeiten, den Schieber zu bedienen.

■ Schnell zur gewünschten Einstellung schieben.
■ Tippen Sie auf ◀ oder ▷, um die Einstellung präzise zu regeln.
■ ◀ oder ▶ gedrückt halten, um die Einstellung vorzunehmen.

Kochzonenauswahl

5 OFF > b OFF > b Kochmodus-Taste

5. Schalten Sie die Kochzone aus.

Es gibt drei Möglichkeiten wie folgt.

■ Berühren und halten Sie die Kochzonenauswahl.
■ Berühren Sie die Kochzonenauswahl und stellen Sie den Schieber auf "OFF".
■ Berühren Sie die Kochzonenauswahl einmal, und berühren Sie die Kochmodus-Taste in der Menüleiste.

1. Halten Sie den Hauptschalter gedrückt, um die Hauptstromzufuhr auszuschalten.

HINWEIS

■ Informationen zu den empfohlenen Kochgeschirrgrößen und deren Positionierung finden Sie auf Seite 14.
■ Der Leuchtbereich der Kochzonenauswahl stimmt möglicherweise nicht mit den vom Kochgeschirr abgedeckten Kochzonen überein. Dies hängt von der Größe und dem Material der verwendeten Pfanne oder des Topfes ab.

Sicherheitsfunktionen

Automatische Abschaltung

■ Das Gerät wird automatisch abgeschaltet, wenn eine Unregelmäßigkeit erkannt wird:
- Kochgeschirr nicht erkannt (Siehe Seite 36)
- Kleiner Gegenstand in der Kochzone (Siehe Seite 36)
- Leere/r Pfanne/Topf in der Kochzone (Siehe Seite 36)
- Lange Kochzeit (Siehe Seite 31)

HINWEIS

Wenn eine Unregelmäßigkeit vorliegt, kann es sein, dass das Gerät nicht automatisch abschaltet. Eine niedrige Leistungsstufe und die Art des Kochgeschirrs können die Erkennung beeinflussen.

■ Der Hauptschalter wird automatisch ausgeschaltet, wenn 1 Minute ohne Betrieb verstreicht.

Überhitzungsschutzfunktion

■ Die Heizleistung wird automatisch reduziert, um ein Überhitzen von Kochgeschirr zu vermeiden. (Siehe Seite 33)

Warnung vor heißen Oberflächen

■ leuchtet auf, wenn die Deckplatte heiß ist. (Siehe Seite 12)

Kindersicherung

■ Das Bedienfeld kann gesperrt werden, um Missbrauch des Gerätes zu verhindern. (Siehe Seite 11)

Heizmodus

WARNUNG

■ Flüssigkeiten müssen vor dem Aufwärmen umgerührt werden.
Andernfalls können die Zutaten plötzlich spritzen oder das Kochgeschirr kann sich bewegen und Sie können Verbrennungen oder Verletzungen erleiden.
■ Überhitzen Sie die Pfanne beim Vorheizen vor dem Braten nicht.

VORSICHT

Seien Sie vorsichtig, wenn Sie die Pfanne mit einer kleinen Menge Öl vorheizen. Die Pfanne kann sich überhitzen und beschädigt werden.

1. Wählen Sie die gewünschte Kochzone aus.
2. Berühren Sie die Heizmodus-Taste ( ).
3. Berühren Sie den Schieber, um die Leistungsstufe einzustellen.

Einstellbereich der Leistungsstufen: 1 – b.

Mehr zur Bedienung des Schiebers finden Sie auf Seite 17.

Richtlinien zu den Leistungsstufen finden Sie auf Seite 27.

Boost-Funktion

Berühren Sie dies, um schneller als mit Leistungsstufe 9 aufzuwärmen.

Nach 10 Minuten wird die Leistungsstufe automatisch auf 9 zurückgesetzt.

1. Schalten Sie die Kochzone aus. (Siehe Seite 17)

HINWEIS

■ Wenn für einen bestimmten Zeitraum während des Betriebs einer Kochzone keine Taste berührt wird, dann ertönt ein Piepton und die Kochzone wird automatisch abgeschaltet. Eine Tabelle der Zeiten der automatischen Abschaltung finden Sie auf Seite 31.
■ Wenn die vorderen und hinteren Kochzonen gleichzeitig genutzt werden, wird die Wärmezufuhr so reguliert, dass der Gesamtstromverbrauch den Grenzwert nicht übersteigt. Informationen über die Kochzonengruppen und deren Auswirkungen finden Sie auf Seite 13.
■ Die Garzeituhr kann zusammen mit dem Heizmodus verwendet werden. (Siehe Seite 25)

Autoboil Modus

sensor+

Bringt einen Topf Wasser zum Kochen. Ist auf der Kochzone mit dem sensor ^+ möglich.

1. Wählen Sie die gewünschte Kochzone aus.
2. Berühren Sie die Autoboil Modus-Taste ( ). Das Gerät piepst 5 mal, wenn das Wasser den Siedepunkt erreicht hat und lässt das Wasser weiter sprudelnd kochen. Wenn das Gerät gepiepst hat, fügen Sie die Zutaten hinzu und regeln die Wärmezufuhr mit dem Schieber nach Bedarf.

HINWEIS

In der Anzeige blinkt solange die Temperatur "100" bis der Siedepunkt erreicht ist. Nachdem das Wasser gekocht hat, stellt das Gerät die Leistungsstufe automatisch auf "7" zurück. Sie können die Leistungsstufe nach Bedarf erhöhen oder senken.

1. Schalten Sie die Kochzone aus. (Siehe Seite 17)

HINWEIS

Kochgeschirr mit Antihaftbeschichtung kann sich auf die Sensorerkennung auswirken. Wenn das Gerät gepiepst hat, stellen Sie die Leistungsstufe nach Bedarf ein.
■ Die Garzeituhr kann zusammen mit dem automatischen Aufkochen verwendet werden. (Siehe Seite 25)

Min. 3 cm Min. 0,5 L/1 L

Autoboil Modus ist ausschließlich zum Aufkochen von Wasser vorgesehen.

Um die optimale Leistung zu erreichen, wird Folgendes empfohlen.

■ Verwenden Sie einen Deckel, bis das Wasser kocht.
■ Verwenden Sie mindestens 0,5 L Wasser. Wenn Sie einen größeren Topf verwenden, der über drei oder mehr Bereiche der Flex-Kochzone reicht, sollten Sie mindestens 1 L Wasser verwenden.
■ Der Topf oder die Pfanne sollte mindestens 1 cm gefüllt sein, wenn die Flex-Kochzone genutzt wird.

Um zu verhindern, dass das kochende Wasser über den Topfrand überkocht, wird Folgendes empfohlen.

■ Der Topf sollte maximal zu 70 % gefüllt sein.
■ Der Abstand zwischen der Wasseroberfläche und dem Deckel sollte mindestens 3 cm betragen.

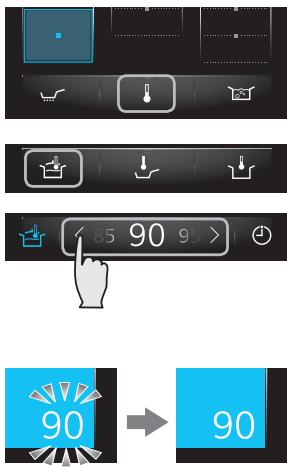

Niedrigtemperaturkochmodus

sensor+

Ist auf der Kochzone mit dem sensor+ möglich.

<85 90 95> 90 → 90

1. Wählen Sie die gewünschte Kochzone aus.
2. Berühren Sie die Taste der Sensor-Option (☐) einmal, um Niedrigtemperaturkochmodus auszuwählen.
3. Berühren Sie die Niedrigtemperaturkochmodus-Taste ( ).
4. Berühren Sie den Schieber, um die erforderliche Temperatur einzustellen.
   Temperatureinstellbereich: 65 °C bis 120 °C. Die Kochtabelle für den Genius Sensor finden Sie auf Seite 28.
5. Wenn die eingestellte Temperatur erreicht ist, hört die Temperaturanzeige auf zu blinken und das Gerät piepst 5 mal.

6. Wenn Niedrigtemperaturkochmodus ausgewählt wird, nachdem zuvor mit hoher Temperatur gekocht worden war, hört die Temperaturanzeige auf zu blinken, wenn die eingestellte Temperatur erreicht ist, aber das Gerät piepst nicht.

7. Schalten Sie die Kochzone aus. (Siehe Seite 17)

HINWEIS

■ Aufgrund der Vielfalt an Lebensmitteln und Topf- und Pfannenarten kann die tatsächliche Temperatur der Lebensmittel von der eingestellten Temperatur abweichen. Erhöhen oder senken Sie die Einstellung bis die gewünschte Lebensmitteltemperatur erreicht ist.
Kochgeschirr mit Antihaftbeschichtung kann sich auf die Sensorerkennung auswirken. Passen Sie die eingestellte Temperatur an, bis die gewünschte Temperatur erreicht ist.
■ Um die optimale Leistung zu erreichen empfehlen wir, dass jeweils die folgenden Mindestmengen im Niedrigtemperaturkochmodus erhitzt werden.

- Wasser/Milch: 200 g - Alle anderen Arten von Lebensmitteln: 400 g

- Alle Arten von Flüssigkeiten und Lebensmitteln: 400 g

■ Der Topf oder die Pfanne sollte mindestens 1 cm gefüllt sein, wenn die Flex-Kochzone genutzt wird.
■ Aufgrund der Konsistenz von Milch wird empfohlen, diese unter ständigem Rühren aufzuwärmen, um ein Anlegen oder Anbrennen am Boden zu verhindern.
■ Die Garzeituhr kann zusammen mit dem Niedrigtemperaturkochmodus verwendet werden. (Siehe Seite 25)

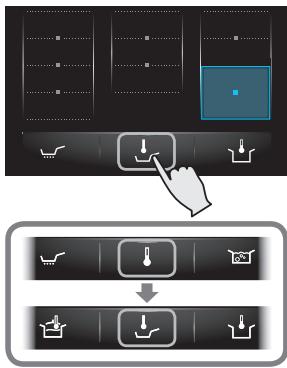

Bratmodus

sensor+

sensor

Ist auf den Kochzonen mit sensor ^+ und sensor möglich.

1. Stellen Sie die Pfanne/den Topf mit der erforderlichen Menge an Öl auf die Kochzone.
2. Wählen Sie die gewünschte Kochzone aus.
3. Berühren Sie die Bratmodus-Taste ( ).

Für die Kochzone mit sensor ^+ berühren Sie die Sensor-Option-Taste (☐) einmal, um den Bratmodus zu wählen.

< 80 200 23 >

1. Berühren Sie den Schieber, um die erforderliche Temperatur einzustellen. Temperatureinstellbereich: 140 °C bis 230 °C. Die Kochtabelle für den Genius Sensor finden Sie auf Seite 29.

2. Wenn die eingestellte Temperatur erreicht ist, hört die Temperaturanzeige auf zu blinken und das Gerät piepst 5 mal. Fügen Sie die Zutaten hinzu.

200 → 200

1. Schalten Sie die Kochzone aus. (Siehe Seite 17)

HINWEIS

■ Die tatsächliche Temperatur am Boden der Pfanne oder des Topfes kann von der eingestellten Temperatur abweichen, je nach Art des Kochgeschirrs. Passen Sie die Temperatur nach Bedarf an.
■ Vergewissern Sie sich, dass das Kochgeschirr innen und außen trocken ist, bevor Sie es aufheizen.
■ Die Garzeituhr kann zusammen mit dem Bratmodus verwendet werden. (Siehe Seite 25)

Frittiermodus

sensor+

sensor

Ist auf den Kochzonen mit sensor ^+ und sensor möglich.

WARNUNG

Wenn Sie frittieren möchten, sollten Sie den Frittiermodus ( 🔍 ) mit mindestens 200 g Öl oder mindestens 1 cm Füllhöhe verwenden. Wenn Sie diese Sicherheitswarnung nicht beachten, dann kann dies zum Überhitzen des Öls führen und einen Brand verursachen.

1. Stellen Sie die Pfanne/den Topf mit der erforderlichen Menge an Öl auf die Kochzone.
2. Wählen Sie die gewünschte Kochzone aus.
3. Berühren Sie die Frittiermodus-Taste ( ).

Für die Kochzone mit sensor ^+ berühren Sie die Sensor-Option-Taste (☐) einmal, um den Frittiermodus zu wählen.

70 180 19 > 180 180

1. Berühren Sie den Schieber, um die erforderliche Temperatur einzustellen. Temperatureinstellbereich: 140 °C bis 200 °C. Die Kochtabelle für den Genius Sensor finden Sie auf Seite 29.
2. Wenn die eingestellte Temperatur erreicht ist, hört die Temperaturanzeige auf zu blinken und das Gerät piepst 5 mal. Fügen Sie die Zutaten hinzu.
3. Schalten Sie die Kochzone aus. (Siehe Seite 17)

HINWEIS

■ Mit dem Frittiermodus kann die gesamte Flex-Kochzone nicht verwendet werden.
■ Die tatsächliche Öltemperatur kann von der eingestellten Temperatur abweichen, je nach Art des Kochgeschirrs. Passen Sie die Temperatur nach Bedarf an.
■ Die Garzeituhr kann nicht zusammen mit dem Frittiermodus verwendet werden. Nur der Kurzzeitwecker kann verwendet werden. (Siehe Seite 26)

Frittiermodus

sensor+

sensor

Achten Sie auf Folgendes, damit der Genius Sensor ordnungsgemäß funktioniert.

■ Halten Sie sich an die Anweisung bezüglich der Ölmenge.
Menge: 200 g bis 800 g (0,22 L bis 0,9 L)
Füllhöhe: mindestens 1 cm
■ Stellen Sie die Pfanne/den Topf in die Mitte der Kochzone.
■ Verwenden Sie kein heißes, bräunlich verfärbtes oder flockiges Öl oder Öl mit Lebensmittelrückständen.
■ Beachten Sie die Empfehlungen zum geeigneten Kochgeschirr. (Siehe Seite 15)
■ Vergewissern Sie sich, dass Deckplatte und Topf-/Pfannenunterseite trocken und sauber sind.
■ Fügen Sie keine Zutaten hinzu, bevor die Temperaturanzeige nicht aufgehört hat zu blinken. Wenn eine Unregelmäßigkeit erkannt wird, kann es sein, dass nicht mehr weiter aufgeheizt wird.
■ Fügen Sie kein Öl hinzu oder stellen die Pfanne/den Topf auf eine andere Kochzone, sobald das Vorheizen begonnen hat.

Zeitschaltuhr

Verwendung der Garzeituhr

Dient zum automatischen Abschalten einer Kochzone. Die

Garzeituhr kann für mehrere Kochzonen eingestellt werden.

< 4.5 5 5.5 > b

1. Gewünschten Vorgang ausführen.

(Siehe Seiten 19-22)

2. Berühren Sie die Garzeituhr-Taste (💡) in der Menüleiste.

■ Die Menüleiste erscheint vom unteren Rand des Bedienfelds, nachdem die Kochzone gewählt wurde.
■ Die Menüleiste schließt zum unteren Rand hin, nachdem 5 Sekunden ohne Bedienung vergangen sind.

5 5 - 0:00 + C

3. Stellen Sie die gewünschte Kochzeit ein.

Einstellbereich der Garzeituhr: 1 Minute bis 9 Stunden 59 Minuten.

• Tippen Sie auf ‘+’ oder ‘-’, um die Einstellung präzise zu regeln.
  ■ ‘+’ oder ‘-’ gedrückt halten, um die Einstellung vorzunehmen.
  ■ Berühren Sie 0: um die Stunden einzustellen. Berühren Sie 00: um die Einstellung auf Minuten zurückzusetzen.

oder

Garzeituhr ausschalten

Berühren Sie die Kochzonenauswahl einmal und berühren Sie dann die Taste 🔊 und dann;

■ Stellen Sie die Zeitanzeige auf "0:00".

■ Berühren Sie die Taste C.

Anpassen der Countdown-Zeit

Sobald der Countdown begonnen hat, kann die Zeit eingestellt werden. Berühren Sie die Kochzonenauswahl einmal und berühren Sie dann die Taste 🔊, um die Zeit einzustellen.

4. Wenn die Zeituhr "0:00" erreicht, piepst das Gerät 5 mal und schaltet die Kochzone ab.

HINWEIS

Die Garzeituhr kann nicht im Frittiermodus eingestellt werden.

Zeitschaltuhr

Verwendung des Kurzzeitweckers Dieser wird unabhängig von allen sonstigen Kochfunktionen verwendet. Er zählt von einer eingestellten Zeit herunter.

1. Halten Sie den Hauptschalter gedrückt, um die Stromzufuhr einzuschalten.
2. Berühren Sie die Kurzzeitwecker-Taste (☒) im Hauptmenü.

■ Die Menüleiste für die Zeitschaltuhreinstellung erscheint vom unteren Rand des Bedienfelds.
■ Die Menüleiste schließt zum unteren Rand hin, nachdem 5 Sekunden ohne Bedienung vergangen sind.

1. Stellen Sie die Zeit ein.

Einstellbereich des Kurzzeitweckers: 1 Minute bis 9 Stunden 59 Minuten.

• Tippen Sie auf ‘+’ oder ‘-’, um die Einstellung präzise zu regeln.
  ■ ‘+’ oder ‘-’ gedrückt halten, um die Einstellung vorzunehmen.
  ■ Berühren Sie 0: um die Stunden einzustellen. Berühren Sie 00: um die Einstellung auf Minuten zurückzusetzen.

Kurzzeitwecker ausschalten

Berühren Sie die Kurzzeitwecker-Taste ( 8 ) erneut, dann;

■ Stellen Sie die Zeitanzeige auf "0:00".
■ Berühren Sie die Taste C.

Anpassen der Countdown-Zeit

Sobald der Countdown begonnen hat, kann die Zeit eingestellt werden. Berühren Sie die Kurzzeitwecker-Taste ( 8 ) erneut, um die Zeit einzustellen.

1. Wenn der Wecker "0:00" erreicht, piepst das Gerät 5 mal.

HINWEIS

■ Der Kurzzeitwecker schaltet die Kochzonen nicht ab.
■ Garzeituhr und Kurzzeitwecker können zusammen eingestellt werden.

Richtlinien für Leistungsstufen

		Niedrig								Mittel					Hoch
Leistungsstufe		1	1.	2	2.	3	3.	4	4.	5	5.	6	6.	7	7.	8	8.	9	b
Schmelzen	Schokolade
	Butter
	Honig
Erwärmen	Suppe (z.B. Linsen)
	Milch
	Wiener Würstchen
Köcheln	Eintopf
	Nudelsauce
	Milchreis
	Fischfilets
	Weiße Sauce
Braten	Pfanne vorheizen
	Anbraten
	Spiegeleier
	Pfannkuchen
	Omelett
	Steak, Speck, Kotelett
	Fischfilets
	Frikadellen
Kochen	Nudeln, Wasser
	Gemüse
	Reis
Leistungsstufe		1	1.	2	2.	3	3.	4	4.	5	5.	6	6.	7	7.	8	8.	9	b

HINWEIS

Die Hitzewerte sind möglicherweise abhängig vom verwendeten Kochgeschirr. Prüfen und passen Sie die Leistungsstufen nach Bedarf an.

Niedrigtemperaturkochmodus (12 Stufen)

sensor+

Gerichte

65

70

75

80

85

90

95

100

105

110

115

120

Erwämen

Milch

Lebensmittel in Dosen

Pochieren

Ei

Hähnchenbrust

Fisch

Kochen

Reis

Gekochtes Ei

Kartoffeln

Dünsten

Fisch und Schalentiere

Gemüse

Kartoffeln

Hähnchenbrust

Wasserbad

Schokolade schmelzen

Sauce (z.B. Hollandaise)

Köcheln*

Curry

Schmorfleisch

Suppe

Schmorgericht

Fleischsauce

Ragout nach irischer Art

Marmelade

Kompott

* Köcheln
- Die empfohlenen Temperaturen gelten nur für Köcheln. Bei einigen Rezepten kann es notwendig sein, Zutaten (z.B. Fleisch, Gemüse, usw.) zuerst mit hoher Temperatur zu kochen, bevor dann langsam weiter gekocht wird. In diesem Fall sollten Sie die Zutaten mit den entsprechenden Leistungsstufen kochen und dann erst den Niedrigtemperaturkochmodus einstellen. (Siehe Seite 21)
- Wenn der Niedrigtemperaturkochmodus nach dem Kochen mit hoher Leistung verwendet wird, hört das Gerät auf zu blinken, piepst aber nicht, wenn die eingestellte Temperatur erreicht ist.

Kochtabelle für Genius Sensor

Bratmodus (5 Stufen)

sensor+

sensor

°C	140	160	180	200	230
Vorgeschlagene Gerichte					Pfannkuchen
					Anbraten
				Lammkotelett, Fischfillet
			Steak, Schwein, Hähnchenfillet
			Schnitzel, Paniertes Schnitzel
			Bratkartoffeln
			Speck, Würstchen
			Spiegeleier
			Arme Ritter
		Omelett
		Schinkentoast mit Käse
		Amerikanische Pancakes
		Burger

Frittiermodus (7 Stufen)

sensor+

sensor

°C	140	150	160	170	180	190	200
Vorgeschlagene Gerichte						Croutons
				Tiefgefrorenes
				Fisch im Ausbackteig
				Donuts
				Gemüse im Ausbackteig
			Frittiertes Hähnchen
		Pilze
		Selbstgemachte Pommes Frites

HINWEIS

Die Hitzewerte sind möglicherweise abhängig vom verwendeten Kochgeschirr.

Prüfen und passen Sie die Genius Sensor-Stufen nach Bedarf an.

VORSICHT

■ Bevor Sie mit der Reinigung beginnen, schalten Sie den Hauptschalter aus. Lassen Sie das Gerät abkühlen, bevor Sie die Deckplatte reinigen.
■ Verwenden Sie keinen Dampfreiniger. Dabei könnte Wasser in die elektrischen Bauteile eindringen und zu Schäden führen.

Halten Sie das Gerät immer sauber.

Verschüttete Lebensmittel oder verbranntes Fett auf dem Gerät lassen sich möglicherweise nur schwer entfernen.

Deckplatte und Bedienfeld

Leichte Verschmutzungen

Wischen Sie diese mit einem feuchten Tuch ab.

Fettflecken

■ Wischen Sie diese mit einem feuchten Tuch und einem milden Reinigungsmittel ab.
■ Verwenden Sie keine starken säure- oder laugenhaltigen Reinigungsmittel wie Bleiche oder synthetische Reinigungsmittel. Dies kann zu Verfärbungen führen.

Starke Verschmutzungen

Tragen Sie nicht scheuernde Reinigungsmilch auf die Deckplatte oder das Bedienfeld auf und reinigen Sie mit einem Tuch.

HINWEIS

Stellen Sie sicher, dass der Boden des Kochgeschirrs nicht verschmutzt ist.

Fehlersuche und Behebung

Prüfen Sie die folgenden Punkte, wenn Sie Rat bezüglich einigen der üblichen Probleme suchen, bevor Sie sich an das Kundendienstzentrum wenden.

Stromversorgung

Symptom	Mögliche Ursache
Das Gerät lässt sich nicht einschalten.	Der Hauptschalter wurde nicht eingeschaltet.Berühren Sie den Hauptschalter etwas länger.Kindersicherungist eingeschaltet. (Siehe Seite 11)
	Automatische AbschaltungWenn das Gerät nach 1 Minute ab dem Einschalten nicht verwendet wird, schaltet sich das Gerät automatisch wieder aus.Schalten Sie den Hauptschalter wieder ein.
Die Kochzone hat sich während des Betriebs selbst abgeschaltet.	Lange KochzeitWenn für einen bestimmten Zeitraum (siehe Tabelle unten) während des Betriebs einer Kochzone keine Taste berührt wird, dann ertönt ein Piepston und die Kochzone wird automatisch abgeschaltet.Stellen Sie das Gerät erneut wie gewünscht ein.Wir empfehlen, die Garzeituhr einzustellen, wenn über einen längeren Zeitraum langsam gekocht wird. (Siehe Seite 25)

	Leistungsstufe
	Niedrig							Mittel					Hoch
	1	1.	2	2.	3	3.	4	4.	5	5.	6	6.	7	7.	8	8.
Automatische Abschaltung (Stunden)	9		8		7		6		5		4		3		2

Bedienfeld

Symptom	Mögliche Ursache
Tasten können nicht bedient werden.	■ Ihre Fingerspitzen sind bedeckt. Berühren Sie die Tasten mit dem nackten Finger.■ Bedienfeldsperre ist aktiviert. (Siehe Seite 12)■ Sie haben den Vorgang ausgeführt, während Sie einen Pfannen-/Topfgriff halten.■ Das Bedienfeld ist verschmutzt.→ Schalten Sie den Hauptschalter aus und stellen Sie sicher, dass der Bereich sauber und trocken ist.Schalten Sie den Hauptschalter wieder ein.
Die Tasten reagieren, wenn benachbarte Bereiche berührt werden.	Möglicherweise befinden sich Wasser oder andere Flüssigkeiten am oder um das Bedienfeld.→ Stellen Sie sicher, dass der Bereich sauber und trocken ist.

Fehlersuche und Behebung

Töne und Geräusche

Symptom	Mögliche Ursache
Während des Aufheizens ist ein Geräusch zu hören.	Je nach verwendetem Kochgeschirrkönnen verschiedene Geräusche zu hören sein. Es kann sein, dass Sie geringe Vibrationen spüren, wenn Sie den Griff halten und das Kochgeschirrkann sich leicht bewegen. ➔ Dies ist keine Fehlfunktion. Wenn Sie das Kochgeschirr leicht bewegen oder erneut aufstellen, kann dies das Geräusch zu beheben.
	Wenn das Kochgeschirrwähren des Aufheizens entfernt wird, kann es sein, dass ein kurzes metallisches Geräusch zu hören ist.
Der Geräuschpegel des Gerätes ändert sich nach oben oder unten.	Dies ist das Geräusch des Ventilators im Gerät. Der Geräuschpegel ändert sich je nach Leistungsstufe und dem Material des Kochgeschirrs. Wenn die Leistungsstufe erhöht wird, läuft der Ventilator schneller und wird lauter.
Nachdem der Hauptschalter abgeschaltet ist, ist das Geräusch des Ventilators noch zu hören.	Solange das Gerät im Inneren noch heiß ist, läuft der Ventilator weiter. Wenn das Gerät abkühlt, stoppt der Ventilator automatisch.
Beim Beginn des Flex-Kochens ist ein klickendes Geräusch zu hören.	Dies ist keine Fehlfunktion. Dies ist Teil der Induktionstechnologie. Das Geräusch verstummt während des Betriebs.

Fehlersuche und Behebung

Aufheizleistung

Symptom	Mögliche Ursache
Die Aufheizleistung ist schwächer.	ÜberhitzungsschutzfunktionWenn der Boden des Kochgeschirrs überhitzt, dann wird die Aufheizleistung automatisch reduziert. Die Leistungsanzeige bleibt dieselbe. Die Leistung kehrt zum Normalwert zurück, wenn das Kochgeschirr abgekühlt ist.
	Es wird ungeeignetes Kochgeschirr verwendet, z.B. aus Keramik und Steingut.→ Verwenden Sie keine Pfannen und Töpfe aus Keramik oder Steingut, selbst wenn diese für Induktion geeignet sind, da diese nicht so effektiv sind. (Siehe Seite 15)
Wenn mehrere Kochzonen zusammen verwendet werden■ wird die Aufheizleistung schwächer.■ nimmt die Leistungsanzeige automatisch ab.■ kann die Leistungsstufe nicht erhöht werden.	Die Leistungsstufe wir automatisch so reguliert, dass der Gesamtstromverbrauch nicht den Grenzwert übersteigt. (Siehe Seite 13)Die Leistungsanzeige für eine Kochzone kann sich selbst absenken.Es kann sein, dass auch nach Berühren des <4.5 5 5.5> Schiebers zur Anpassung der Leistungsstufe diese nicht erhöht wird und das Gerät piepst.

Fehlersuche und Behebung

Autoboil Modus

Symptom	Mögliche Ursache
Aufheizen dauert zu lange.	Der Boden der Pfanne/des Topfes oder die Deckplatte ist verschmutzt.Es wurde kein Deckel verwendet.Während des automatischen Aufkochens wurde mehr Wasser hinzugefügt.Der Deckel wurde während des automatischen Aufkochens entfernt oder die Pfanne/der Topf bewegt.Kochgeschirr mit Antihaftbeschichtung kann sich auf die Sensorerkennung auswirken. Wenn das Wasser nach dem Piepston nicht kocht, heizen Sie nach Bedarf weiter auf.
Keine Leistung - beginnt nicht aufzuheizen.	Die Deckplatte ist zu heiß für den Autoboil Modus. Das automatische Aufheizen beginnt dann automatisch, wenn die Deckplatte abgekühlt ist.

Niedrigtemperaturkochmodus

Symptom	Mögliche Ursache
■ Vorheizen dauert zu lange.■ Die tatsächliche Temperatur unterscheidet sich von der eingestellten Temperatur.■ Die Lebensmittel erreichen nicht die eingestellte Temperatur.	■ Pfanne/Topf nicht an der richtigen Position.(Siehe Seite 14)■ Der Boden der Pfanne/des Topfes oder die Deckplatte ist verschmutzt.■ Während des Vorheizens wurden Wasser, Öl oder Lebensmittel hinzugefügt.■ Die Temperatur am Boden der Pfanne oder des Topfes kann von der eingestellten Temperatur abweichen, je nach Art des Kochgeschirrs.■ Aufgrund der Vielfalt an Lebensmitteln und Topf- und Pfannenarten kann die tatsächliche Temperatur der Lebensmittel von der eingestellten Temperatur abweichen.■ Kochgeschirr mit Antihaftbeschichtung kann sich auf die Sensorerkennung auswirken.⇨ Passen Sie die Temperatur nach Bedarf über <35 90 9 > Schieber an.
Keine Leistung - beginnt nicht aufzuheizen.	Die Deckplatte ist zu heiß für die eingestellte Temperatur. Das Aufheizen beginnt automatisch, wenn die Deckplatte abgekühlt ist.

Fehlersuche und Behebung

Bratmodus

Symptom

Mögliche Ursache

■ Vorheizen dauert zu lange.■ Die tatsächliche Temperatur unterscheidet sich von der eingestellten Temperatur.

■ Pfanne/Topf nicht an der richtigen Position.(Siehe Seite 14)■ Der Boden der Pfanne/des Topfes oder die Deckplatte ist verschmutzt.■ Während des Vorheizens wurden Wasser, Öl oder Lebensmittel hinzugefügt.■ Die Temperatur am Boden der Pfanne oder des Topfes kann von der eingestellten Temperatur abweichen, je nach Art des Kochgeschirrs.→ Passen Sie die Temperatur nach Bedarf über< 30 200 2> Schieber an.

Frittiermodus

Symptom

Mögliche Ursache

■ Vorheizen dauert zu lange.■ Die tatsächliche Temperatur unterscheidet sich von der eingestellten Temperatur.

■ Pfanne/Topf nicht an der richtigen Position.(Siehe Seite 14)■ Der Boden der Pfanne/des Topfes oder die Deckplatte ist verschmutzt.■ Es wurden mehr als 800 g Öl hinzugefügt.■ Es wurde heißes, bräunlich verfärbtes oder flockiges Öl oder Öl mit Lebensmittelrückständen verwendet.■ Die Öltemperatur kann sich von der eingestellten Temperatur unterscheiden oder die Vorheizzeit kann sich verlängern, je nach Art, Material, Form und Größe des Bodens der Pfanne/des Topfes.⇨ Passen Sie die Temperatur nach Bedarf über < 70 180 19 > Schieber an.

HINWEIS

Wenn Sie diese Probleme nicht beheben können, schalten Sie den Hauptschalter und den Schutzschalter aus. Stellen Sie danach die Schalter wieder auf Ein-Stellung.

Die Erhitzung wird automatisch fortgesetzt, wenn die Ursachen des folgenden Fehlers innerhalb von 1 Minute behoben werden.

Anzeige

Mögliche Ursache

Kochgeschirr nicht erkannt■ Kein/e Pfanne/Topf auf der Kochzone.■ Pfanne/Topf wurde entfernt.■ Pfanne/Topf nicht an der richtigen Position.(Siehe Seite 14)■ Es wird ein/e nicht geeignete/r Pfanne/Topf verwendet.(Siehe Seite 15)Kleiner Gegenstand in der Kochzone■ Es wurden kleine metallische Gegenstände (z.B. Besteck, Kochgerät) auf der Kochzone abgelegt.Wenn obige Zustände nicht behoben werden, schalten die Anzeige und der Hauptschalter ab.

Die folgenden Fehler können durch Ausschalten der entsprechenden Kochzone gelöscht werden.

Anzeige	Mögliche Ursache
	Die Ansaug- oder Abluftöffnungen sind blockiert. (Siehe Seite 42) ➔ Entfernen Sie alle Hindernisse.
	Leere/r Pfanne/Topf in der Kochzone■ Es wurde ein/e leere/r Pfanne/Topf aufgeheizt.■ Beim Frittiermodus wurde das Öl vorerhitzt, weil der Heizmodus anstelle von Frittiermodus ausgewählt worden ist. ➔ Verwenden Sie zum Aufheizen von großen Mengen Öl den Frittiermodus.
	■ Es wurde ungeeignetes Kochgeschirr zum Frittiermodus verwendet. (Siehe Seite 15)■ Pfanne/Topf nicht an der richtigen Position. (Siehe Seite 14)■ Es wurden mehr als 800 g Öl aufgeheizt.■ Beim Vorheizen wurden Zutaten hinzugefügt.

Wenn Sie die Probleme nicht lösen können oder ein F00 Fehler auftritt, wenden Sie sich bitte an den Kundendienst.

→ Schalten Sie den Hauptschalter und den Schutzschalter aus. Wenden Sie sich bezüglich Hilfestellung an den Händler, bei dem Sie das Gerät gekauft haben, oder an das Kundendienstzentrum.

HINWEIS

■ Während der Garantiefrist dürfen Reparaturen nur durch Kundendiensttechniker durchgeführt werden, die vom Gerätehersteller zugelassen sind.
■ Unautorisierte Reparaturen können zu Stromschlägen und Kurzschlüssen führen; versuchen Sie nicht, das Gerät selbst zu reparieren. Wenden Sie sich an einen zugelassenen Kundendiensttechniker.
■ Garantieansprüche infolge eines unsachgemäßen Anschlusses oder Gebrauchs des Gerätes sind nicht von der Garantie abgedeckt. In diesem Fall müssen die Kosten der Reparatur vom Benutzer getragen werden.
■ Eine Liste der Kundendienstzentren finden Sie im Garantieheft.

Installation und Anschluss

Bitte halten Sie sich strikt an die folgenden Sicherheitsvorkehrungen.

WICHTIG

• Packen Sie das Gerät aus, entfernen Sie sämtliches Verpackungsmaterial und prüfen Sie auf etwaige Schäden. Wenn das Gerät Schäden aufweist, DÜRFEN SIE es NICHT einbauen. Benachrichtigen Sie dann sofort Ihren Händler.
  ■ Bauen Sie das Gerät gemäß den Installationsanleitung ein. Andernfalls kann es sein, dass die Leistung des Gerätes leidet.
  ■ Führen Sie nach dem Einbau einen Probelauf durch und erklären Sie dem Kunden, wie das Gerät zu bedienen ist.
  ■ Der korrekte Einbau liegt in der Verantwortung des Monteurs. Eine Fehlfunktion oder ein Unfall, der die Folge der Nichteinhaltung der Installationsanleitung ist, ist nicht von der Garantie abgedeckt.

Sicherheitsanweisungen

■ Befolgen Sie beim Einbau diese Anweisungen voll und ganz. Ein unsachgemäßer Einbau kann zu elektrischen Kriechströmen oder einem Brand führen.
■ Schließen Sie das Gerät zwecks Stromversorgung an einen dafür geeigneten 220-240 V Einphasenanschluss (oder Dreiphasenanschluss 380-415 V 3N) an, mit FI-Schutzschalter. Die elektrische Verkabelung kann sich außergewöhnlich erhitzen, wenn der Anschluss nicht korrekt ausgeführt ist.

Sicherheitsanweisungen

■ Die Elektroarbeiten müssen von einem qualifizierten Elektriker ausgeführt werden. Unsachgemäße Verkabelungen können zu Kriechströmen oder einem Brand führen.
■ Dieses Gerät muss ordnungsgemäß gemäß den gesetzlichen Vorschriften geerdet werden. Der Erdleiter darf nicht mit der Gasleitung, Wasserleitung, Blitzableiter oder Telefon verbunden sein. Dies könnte zu einem Stromschlag im Falle eines Geräteausfalls oder eines Isolierungsdurchschlags führen.
■ Ein qualifizierter Elektriker muss das Gerät erden. Unsachgemäße Erdung kann zum Stromschlag führen.
■ Vor dem Einbau ist der Schutzschalter auszuschalten. Dies kann einem Stromschlag vorbeugen.
■ Wenn das Stromkabel defekt ist, muss es von einem Servicetechniker ausgetauscht werden, der dazu vom Gerätehersteller zugelassen ist, um Risiken zu vermeiden.
■ Das Gerät darf nicht demontiert, repariert oder modifiziert werden (z.B. Deckplatte). Dies könnte dazu führen, dass das Gerät nicht normal funktioniert, und könnte Gefahren bergen.

Sicherheitsanweisungen

■ Steigen Sie nicht auf das Gerät oder lassen schwere Gegenstände darauf fallen. Risse in der Deckplatte können zu Überhitzung, Fehlfunktionen oder Stromschlag führen.
■ Fassen Sie keine Teile an, die sehr heiß sind, z.B. die Deckplatte nach Verwendung.
■ Das Stromkabel muss korrekt angeschlossen sein, um die Integrität des Anschlusses sicherzustellen. Unsachgemäße Verkabelungen können zu Kriechströmen oder einem Brand führen.
■ Die Arbeitsplatte sollte aus hitzebeständigem Material sein. Verwenden Sie jedoch keine lackierten Materialien, da sich diese verfärben könnten. Das Material der Arbeitsplatte sollte die gleiche oder eine höhere Hitzebeständigkeit aufweisen wie beschichtete thermoelastische Dekofolien. Wenn die Materialien nicht hitzebeständig sind, können sie sich verformen oder einen Brand auslösen.
■ WARNUNG: Der Hersteller haftet nicht für Schäden an Personen oder Sachen, die durch die Nichtbeachtung der Sicherheitsanweisungen verursacht worden sind, durch Eingriffe in Teile des Gerätes oder durch die Verwendung von Ersatzteilen, die keine Originalersatzteile sind.

Installations des Gerätes

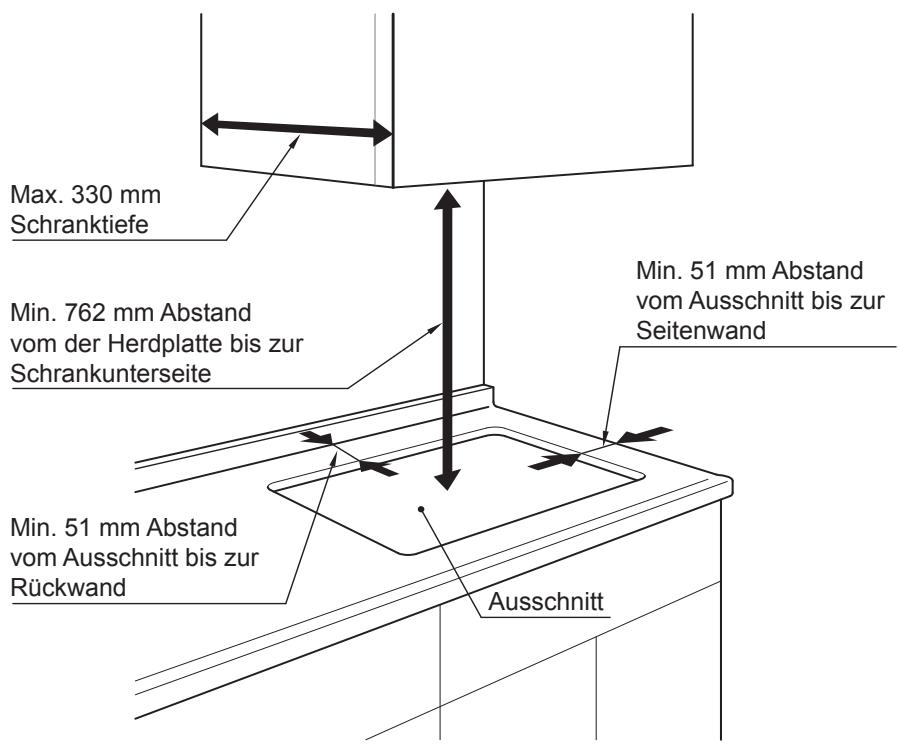

Max. 330 mm Schranktiefe Min. 762 mm Abstand vom der Herdplatte bis zur Schrankunterseite Min. 51 mm Abstand vom Ausschnitt bis zur Rückwand Ausschnitt Min. 51 mm Abstand vom Ausschnitt bis zur Seitenwand

Weitere Einzelheiten zum Ausschnitt siehe Seite 44.

Zubehör

Klammer

(2 Teile)
Siehe Seite 47.

Draufsicht

(Abmessungen: mm)

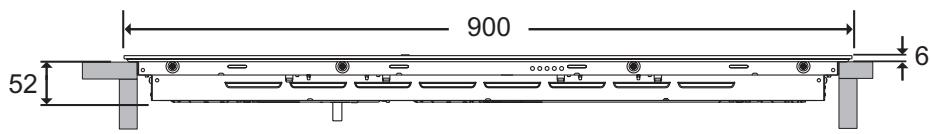

Vorderansicht

900 52 6

Seitenansicht

520 6 52 Vorderseite Rückseite Abluftöffnung Zuluftöffnung

Länge Stromkabel: ca. 1,2 m (Mantellänge: ca. 1,1 m)

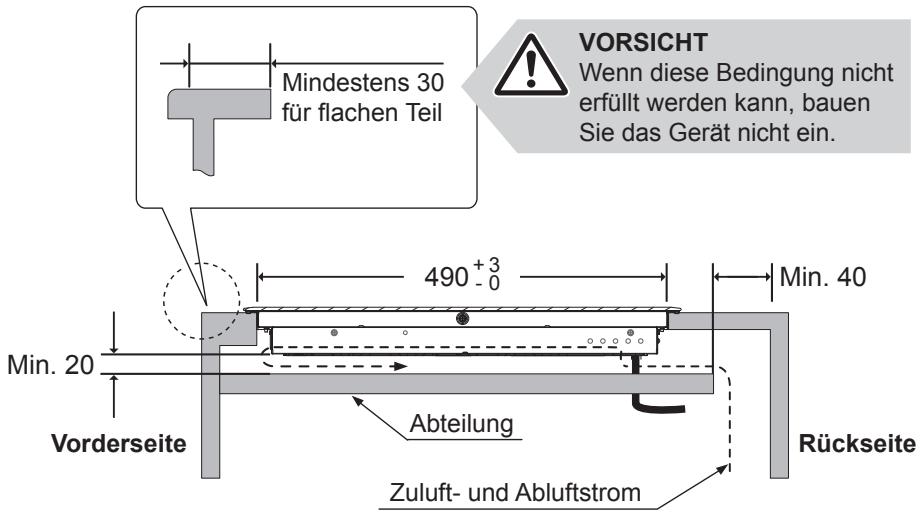

Seitenansicht

(Abmessungen: mm)

Mindestens 30 für flachen Teil VORSICHT Wenn diese Bedingung nicht erfüllt werden kann, bauen Sie das Gerät nicht ein. 490 +3 - 0 Min. 40 Min. 20 Vorderseite Abteilung Zuluft- und Abluftstrom Rückseite

Wenn eine Abteilung in einen Schrank eingebaut wird

■ Sorgen Sie für einen Mindestabstand von 20 mm unter der Unterseite des Gerätes für die Luftzirkulation.
■ Sorgen Sie für einen Mindestabstand von 40 mm hinter der Abteilung.

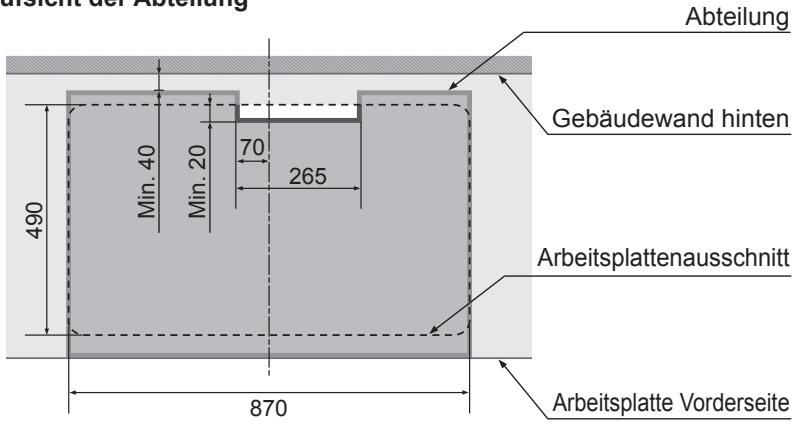

Draufsicht der Abteilung

Abteilung Gebäudewand hinten 490 Min. 40 Min. 20 70 265 Arbeitsplattenausschnitt 870 Arbeitsplatte Vorderseite

(Abmessungen: mm)

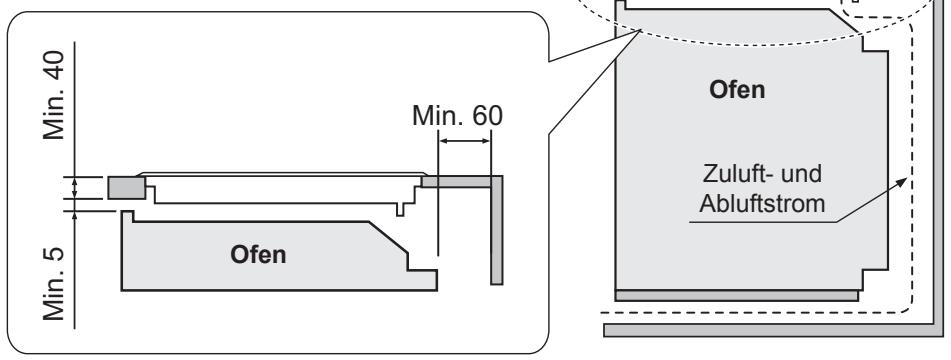

Beim Einbau über einem Ofen

■ Dieses Gerät darf nur über einem Panasonic-Ofen eingebaut werden.
■ Lassen Sie Freiraum für die Luftzirkulation wie unten gezeigt.

Seitenansicht mit Ofen

Min. 40 Min. 5 Min. 60 Ofen Zuluft- und Abluftstrom

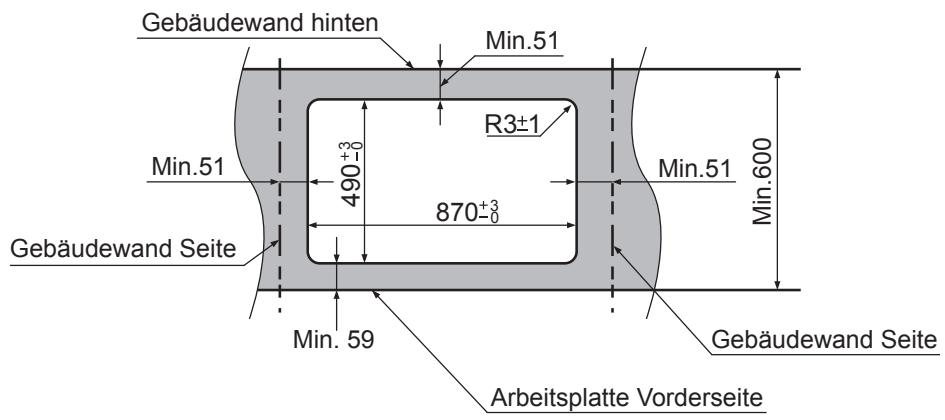

Abmessungen des Arbeitsplattenausschnitts

Gebäudewand hinten Min.51 R3±1 Min.51 490+3-0 870+3-0 Min.51 Min.600 Gebäudewand Seite Gebäudewand Seite Min. 59 Arbeitsplatte Vorderseite

WARNUNG

Elektroarbeiten müssen von einem qualifizierten Elektriker ausgeführt werden.

Elektrische Anforderungen

■ Dieses Gerät muss mit der ordnungsgemäßen Spannung und Frequenz versorgt werden und an einen einzelnen, ordnungsgemäß geerdeten Stromkreis angeschlossen werden, der durch einen Schutzschalter oder eine Sicherung geschützt ist. (Das Typschild befindet sich auf der Unterseite des Geräts.)
■ Dieses Gerät ist mit keinen anderen Mitteln zur Trennung vom Stromnetz ausgestattet und verfügt über eine Kontaktöffnung an allen Polen, welche für eine vollständige Trennung bei Überspannung der Kategorie III sorgt. Gemäß den Verkabelungsregeln müssen Trenneinrichtungen in allen festen Verkabelungen enthalten sein.
Einphasiger Wechselstromanschluss 220-240 V, 50 Hz muss verwendet werden. (Es ist auch möglich an einen Dreiphasenanschluss anzuschließen.) Wenn an Aluminiumkabel angeschlossen wird, sind für Aluminium zugelassene Anschlüsse zu verwenden.
■ Prüfen Sie, welche örtlichen Vorschriften für Elektrik gelten. Wenn das Gerät nicht gemäß den geltenden Vorschriften angeschlossen wird, kann dies zu Gefahrensituationen führen.
■ Zeigen Sie dem Kunden nach dem Einbau, wo sich der Schutzschalter für das Gerät befindet.

Einbau eines FI-Schutzschalters

■ Bauen Sie in den Schaltschrank des Hauses einen FI-Schutzschalter gemäß den geltenden Vorschriften ein.
■ Richten Sie sich dabei nach der folgenden Spezifikation des FI-Schutzschalters. Nennstrom: 50 A*, Nennauslösestrom: 30 mA
* Wenn der Nennstrom 40 A beträgt, schalten Sie bitte unter "Energiesteuerung" in den Einstellungen auf 7200 W um. (Siehe Seite 11)

Elektrobedingungen

1. Strom abschalten.

Schutzschalter ausschalten oder Sicherung für den Stromkreis des Geräts entfernen.

2. Stromkabel anschließen.

Schließen Sie das Stromkabel gemäß allen geltenden Vorschriften und Verordnungen an.

■ Einphasenanschluss (220-240 V \~ 50 Hz)

Schließen Sie die Kabel gemäß den Anweisungen in der folgenden Tabelle und in der Grafik an:

Anschlusskabel	Verkabelung
	: Gelb / Grün(an Erdklemme anschließen)N: Schwarz, Kabel-Nr. 2 / 4 / 6L: Schwarz, Kabel-Nr. 1 / 3 / 5(an stromführenden Anschluss anschließen)

■ Dreiphasenanschluss (380-415 V 3N\~ 50 Hz)

Trennen Sie die L-Kabel und schließen diese gemäß den Anweisungen in der folgenden Tabelle und in der Grafik an:

Anschlusskabel	Verkabelung
	: Gelb / Grün(an Erdklemme anschließen)N: Schwarz, Kabel-Nr. 2 / 4 / 6L1: Schwarz, Kabel-Nr. 1L2: Schwarz, Kabel-Nr. 3L3: Schwarz, Kabel-Nr. 5(an stromführenden Anschluss anschließen)

WARNUNG

Die Deckplatte nicht demontieren! Angeschlossenes Kabel kann sich dadurch lösen und eine Fehlfunktion verursachen.

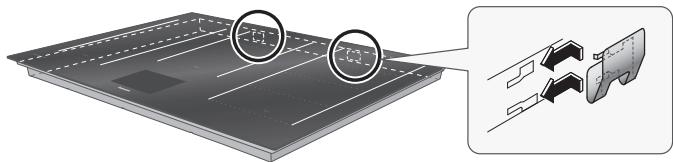

1. Befestigen Sie die Klemmen am Gerät (2 x hinten).

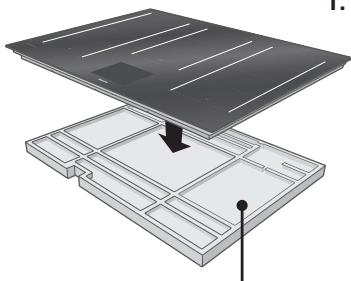

2. Setzen Sie das Gerät auf die obere Verpackung, wenn Sie die Klemmen anbringen, um Schäden an der Arbeitsplatte zu vermeiden.
   ■ Bringen Sie die Klemmenhalter an die Löcher an der Seite des Gerätes und schieben dann die Klemmen von rechts nach links ein, um das Gerät zu befestigen.

1. Legen Sie das Gerät in den

Arbeitsplattenausschnitt und halten es dabei so gerade wie möglich.

■ Lassen Sie das Gerät nicht auf die Arbeitsplatte fallen.
■ Drücken Sie das Gerät nach unten, um sicherzustellen, dass es auf der Arbeitsplatte aufliegt.
■ Stellen Sie sicher, dass der Abstand zwischen Arbeitsplatte und der Unterseite des Gerätes vorne, hinten, links und rechts gleich ist.

1. Stromkabel anschließen.

■ Siehe Seite 46.

VORSICHT

Wenn der Schrank vorne keine Öffnung hat, dann muss die Verkabelung erfolgen, bevor das Gerät in die Arbeitsplatte eingesetzt wird.

Dieses Gerät kann bündig abschließend eingebaut werden.

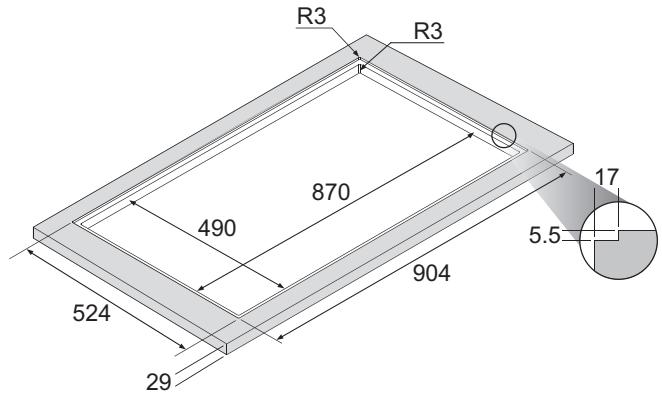

Bündig abschließender Einbau des Gerätes

• Nur geeignet für den Einbau auf hitze- und wasserbeständigen Arbeitsoberflächen wie Marmor, Naturstein, Massivholz (wenn ausgeschnittene Kanten versiegelt sind).
  ■ Einbau auf anderen Arbeitsoberflächen nur, wenn vom Hersteller der Arbeitsoberfläche zugelassen.
  ■ Entfernen Sie vor dem bündigen Einbau das Polster von der Unterseite des Gerätes.
  ■ Die Innenbreite der Basiseinheit muss mindestens so groß sein wie die Innenbreite der Aussparung für das Kochfeld. Damit wird sichergestellt, dass das Gehäuse leicht zur Wartung ausgebaut werden kann.
  ■ Vor der Versiegelung muss geprüft werden, dass das Gerät funktioniert. Verfugen Sie den Umfang mit einem hitzebeständigen Silikonmaterial. Glätten Sie die Versiegelung mit einem geeigneten Endverarbeitungsprodukt. Folgen Sie den Herstelleranweisungen für das verwendete Silikonmaterial und schalten Sie das Gerät nicht ein, bevor das Silikonmaterial vollständig getrocknet ist.

R3 R3 870 490 524 29 904 17 5.5

VORSICHT

■ Beachten Sie die Diagramme für die Aussparungsabmessungen in Granit- und Marmor-Arbeitsoberflächen.
■ Verwendung ungeeigneten Silikonmaterials kann permanente Verfärbungen auf Marmor-Arbeitsoberflächen verursachen.

Ausbau des bündig abschließend eingebauten Gerätes

■ Trennen Sie das Gerät von der Netzstromversorgung.
■ Entfernen Sie die Silikonversiegelung des Umfangs mit einem geeigneten Werkzeug.
■ Drücken Sie das Gerät von unten nach oben, um es auszubauen.

VORSICHT

Versuchen Sie nicht, das Gerät durch Ziehen von oben auszubauen.

Checkliste nach der Installation

Nach der Installation folgende Punkt prüfen und abhaken.

	Checkliste	Geprüft
Aussehen	■ Sicherstellen, dass das Gerät nicht geneigt steht.■ Ist die Deckplatte sauber?
Elektroarbeiten	■ Ist die Stromversorgung einphasig (220-240 V ~) oder dreiphasig (380-415 V 3N~)?
	■ Ist das Gerät geerdet?■ Wurde ein FI-Schutzschalter installiert?
Elektrotest	1.Berühren Sie [IMAGE], um den Hauptschalter einzuschalten.■ Geht das Licht des Hauptschalters an?2.Berühren Sie die folgenden Bereiche, um die Funktion der einzelnen Kochzonen zu prüfen:■ Links vorne■ Links mitte■ Links hinten■ Mitte vorne■ Mitte hinten■ Rechts vorne■ Rechts mitte■ Rechts hintenBlinkt ---?

■ Stellen Sie sicher, dass sie jede Kochzone und den Hauptschalter ausschalten, nachdem sie den Elektrotest durchgeführt haben.
■ Übergeben Sie die Bedienungs / Installationsanleitung an den Kunden.

Ich bestätige hiermit, dass die Installation abgeschlossen ist.

Unterschrift des Monteurs

Hersteller		Panasonic
Modellbezeichnung		KY-T935XL
Art des Kochfelds		Elektrisch
Anzahl an Kochzonen bzw. Bereichen		5
Heiztechnologie		Induktion
Länge und Breite der Nutzoberfläche		4 x 19,1 cm (L) 21,0 cm (B)1 x 28,6 cm (L) 21,0 cm (B)
Errechneter Energieverbrauch pro Kochzone oder Bereich pro kg (EC elektrisch Kochen)	Links vorne	206,2 Wh / kg
	Links mitte	176,3 Wh / kg
	Links hinten	183,5 Wh / kg
	Mitte vorne	181,9 Wh / kg
	Mitte mittlere	180,6 Wh / kg
	Mitte hinten	188,5 Wh / kg
	Rechts vorne	190,2 Wh / kg
	Rechts mitte	176,9 Wh / kg
	Rechts hinten	190,3 Wh / kg
Errechneter Energieverbrauch für das Kochfeld pro kg (EC elektrisches Kochfeld)		186,0 Wh / kg
Stromversorgung	Einphasig	220-240 V ~ 50 Hz
	Dreiphasig	380-415 V 3N~ 50 Hz
Stromverbrauch		10800 W
Abmessungen (ca.)		900 mm (B) 520 mm (T) 58 mm (H)
Maximaler Stromverbrauch pro Kochzone (ca.)	Links vorne	2800 W
	Links hinten	2800 W
	Mitte	3600 W
	Rechts vorne	2800 W
	Rechts hinten	2800 W
	Flex-Kochzone	3600 W
Gewicht ohne Verpackung (ca.)		21,5 kg

Spezifikationen

Gerät entspricht IEC 61000-3-12

Dieses Produkt entspricht den Anforderungen der EN 60350-2:2013

(Methode zur Leistungsmessung - Kochfelder)

Vertreter in der EU: Panasonic Testing Centre

Winsbergring 15, 22525 Hamburg, Deutschland

Table des matières
