KYB626GL - Kochfeld PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Induktionskochfeld
Marke	Panasonic
Modell	KYB626GL
Anzahl der Kochzonen	4 Zonen + Flex-Zone
Heiztechnologie	Induktion
Abmessungen (B x T x H)	590 x 520 x 58 mm
Nettogewicht	14 kg
Stromversorgung	Einphasig 220-240 V ~ 50 Hz / Dreiphasig 380-415 V 2N~ 50 Hz
Maximale Eingangsleistung	7200 W
Leistung pro Zone (vorne links/hinten links/vorne rechts)	je 2800 W
Leistung Flex-Zone	3600 W
Spezielle Funktionen	Autoboil, Niedertemperaturgaren, Bratpfanne, Frittieren, Genius Sensor
Timer	Koch- und Küchentimer
Kindersicherung	Ja, Bedienfeldverriegelung
Automatische Abschaltung	Ja, bei fehlendem Topf, Überhitzung oder Zeitüberschreitung
Warnung heiße Oberfläche	Ja, Restwärmeanzeige
Reinigung	Feuchtes Tuch und mildes Reinigungsmittel; Dampfreiniger vermeiden
Installation	Einbau möglich (siehe Anleitung für Ausschnittmaße)
Elektrischer Anschluss	Durch zugelassenen Elektriker; einphasig oder dreiphasig
Reparierbarkeit	Zugelassene Reparaturstelle; Originalteile
Energieverbrauch (Kochfeld)	181,8 Wh/kg (Modell KY-B626GL)

Häufig gestellte Fragen - KYB626GL PANASONIC

Welche Arten von Töpfen kann ich auf diesem Kochfeld verwenden?

Verwenden Sie Behälter aus Eisen, Gusseisen, Emaille oder magnetischem Edelstahl. Vermeiden Sie Aluminium, Kupfer, Glas, Keramik und Steingut. Der Boden muss flach sein und einen Durchmesser von mindestens 12 cm für kleine Zonen und 14,5 cm für große haben. Überprüfen Sie die Kompatibilität mit einem Magneten.

Wie funktioniert der Autoboil-Modus?

Stellen Sie einen Behälter mit mindestens 0,5 L Wasser auf die Kochzone, wählen Sie die Zone über sensor+ aus und drücken Sie die Autoboil-Taste. Das Gerät erhitzt bis zum Kochen, gibt 5 Signaltöne aus und hält das Wasser dann am Sieden. Fügen Sie Ihre Zutaten hinzu und stellen Sie die gewünschte Leistung ein.

Was bedeutet der Fehlercode U13?

Der Code U13 zeigt an, dass ein leerer Behälter erhitzt wurde oder Öl ohne Verwendung des Frittier-Modus vorgeheizt wurde. Schalten Sie die Zone aus, füllen Sie den Behälter oder verwenden Sie den entsprechenden Modus.

Wie reinige ich das Glaskeramik-Kochfeld?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Bei oberflächlichen Flecken verwenden Sie ein feuchtes Tuch. Bei Ölflecken ein mildes Reinigungsmittel. Bei hartnäckigen Flecken tragen Sie eine nicht scheuernde Reinigungscreme auf. Verwenden Sie niemals einen Dampfreiniger.

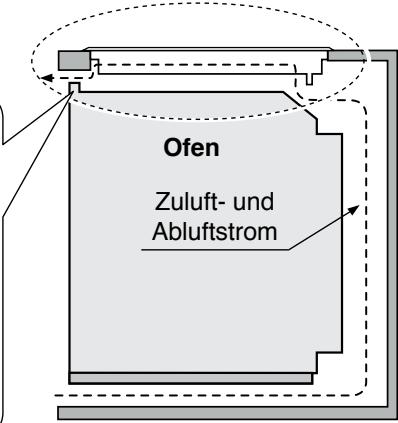

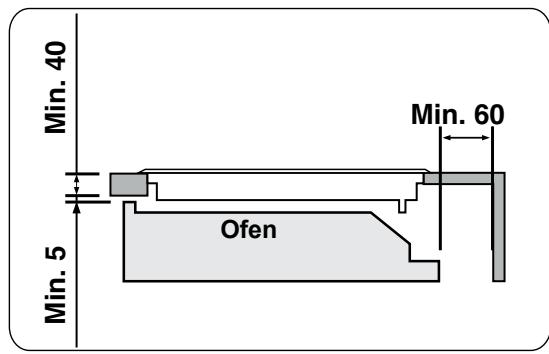

Kann ich das Kochfeld über einem Backofen verwenden?

Ja, aber nur über einem Panasonic-Backofen. Lassen Sie einen Abstand von 20 mm unter dem Kochfeld und 40 mm hinten für die Belüftung. Konsultieren Sie das Installationsschema in der Anleitung.

Wie aktiviere ich die Kindersicherung?

Schalten Sie die Hauptstromversorgung ein, halten Sie dann die Verriegelungstaste (Schloss) 3 Sekunden lang gedrückt. Eine Anzeige leuchtet auf. Zum Deaktivieren erneut 3 Sekunden gedrückt halten. Verhindert unbeabsichtigte Benutzung.

Warum nimmt die Heizleistung ab?

Dies kann an der Überhitzungsschutzfunktion liegen (der Boden des Behälters überhitzt) oder an der Leistungsaufteilung zwischen Zonen derselben Gruppe. Die Leistung kehrt nach dem Abkühlen automatisch zur Normalität zurück.

Wie stelle ich den Kochtimer ein?

Nachdem Sie eine Zone ausgewählt und die Leistung eingestellt haben, tippen Sie einmal auf die Timertaste. Das Symbol für den Kochtimer blinkt. Verwenden Sie den Schieberegler, um die Dauer einzustellen (1 Min. bis 9 Std.). Der Timer schaltet die Zone am Ende automatisch aus.

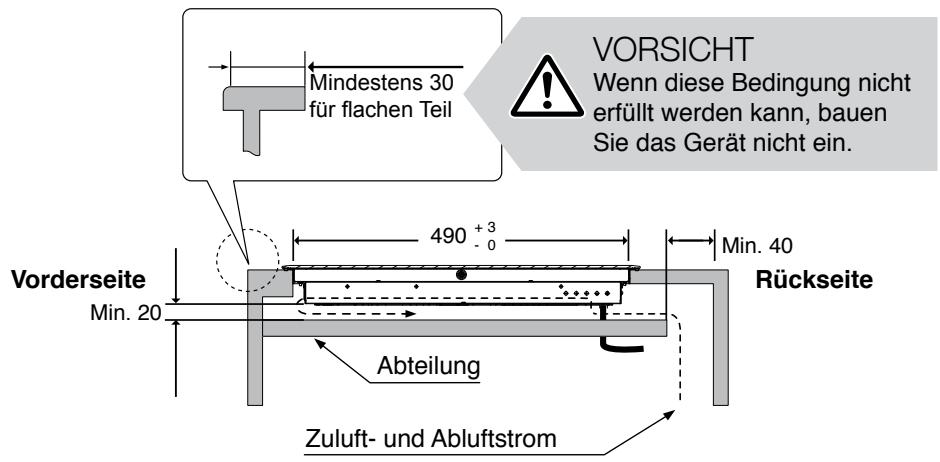

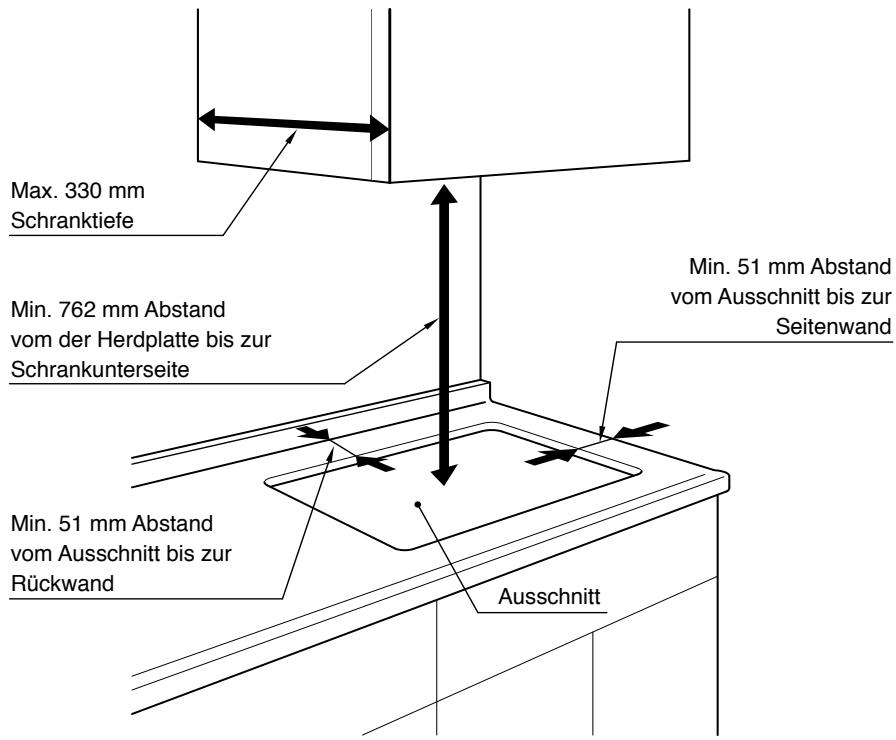

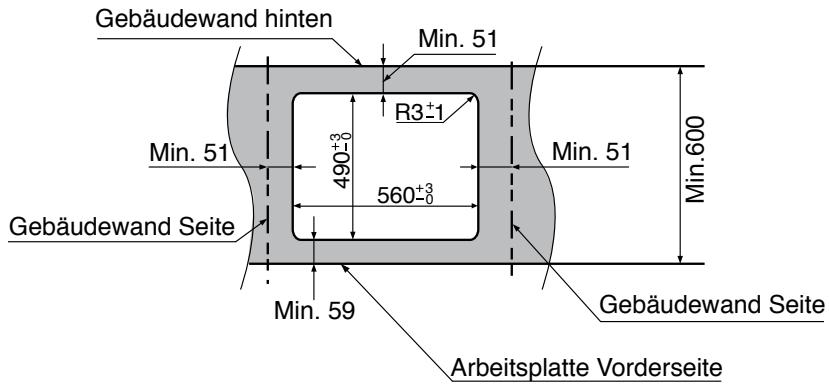

Welche Ausschnittmaße sind für den Einbau erforderlich?

Siehe Seite 48 der Anleitung. Die genauen Maße hängen vom Modell und der Arbeitsplatte ab. Im Allgemeinen beträgt die Ausschnittbreite etwa 560 mm und die Tiefe 490 mm. Beachten Sie die Schemata, um Schäden zu vermeiden.

Was tun, wenn das Gerät nicht angeht?

Überprüfen Sie, ob der Hauptstromschalter lange genug gedrückt wurde. Stellen Sie sicher, dass die Kindersicherung nicht aktiviert ist. Wenn die Stromversorgung nach 1 Minute ohne Betrieb ausgeht, schalten Sie sie wieder ein. Wenn das Problem weiterhin besteht, überprüfen Sie den Schutzschalter.

BEDIENUNGSANLEITUNG KYB626GL PANASONIC

WICHTIGE SICHERHEITSANWEISUNGEN: Bevor Sie diesen Gerät in Betrieb besteht,itte sorgfältig durchlesen und zur weiteren Bezugnahme aufbewahren.

Vor dem Einbau: Notieren Sie vor dem Einbau des Geräts folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild befindet sich auf der Unterseite des Geräts.

Bedienungsanleitung 1-42

Funktionsweise des
Induktionsherdes 1
Sicherheitsanweisungen 2-6
Allgemeine Vorkehrungen 7
Entsorgung von Abfallprodukten 7
Genius Sensor Technologie. 8
Energiespartipps. 8
Eigenschaften und Funktionen
- KY-B626SL / KY-B626GL /
KY-B625GB. 9
Eigenschaften und Funktionen
- KY-B615AB/ KY-R615AB 10
Allgemeine Bedienelemente 11-13
Kochzonen. 14-15
Geeignetes Kochgeschirr 16-17
Kochen mit Induktion 18-31
- Übersicht Bedienung 18
- Sicherheitsfunktionen 19
- Leistungsstufe wahlen. 20-22
-Autoboil Modus. 23-24
-Niedrigtemperaturkochmodus..25-26

-Bratmodus. 27
-Frittiermodus 28-29
- Zeitschaltuhr. 30-31

Richtlinien fur Leistungsstufen. 32
Kochtabelle fur Genius Sensor ... 33-34
Reinigung 35
Fehlersuche und Behebung 36-40
Fehler-Codes 41-42

Installationsanleitung 43-54

Installation und Anschluss 43
Sicherheitsanweisungen 43-45
Installationsort 46
Zubehor 46
Abmessungen 47-49

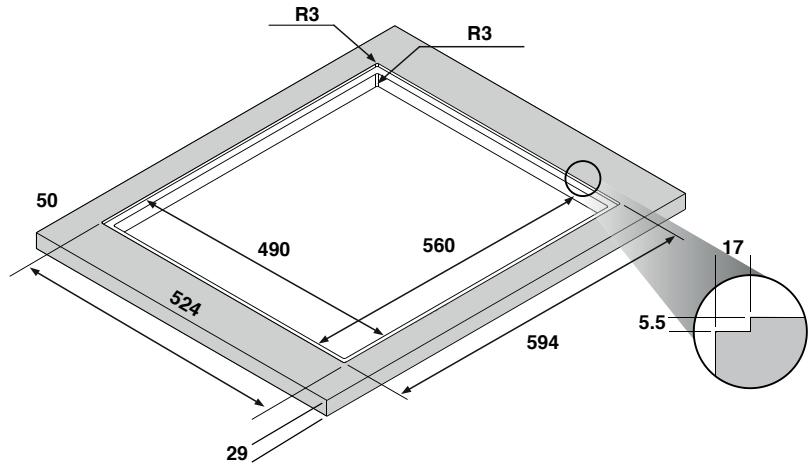

Bündig abschiedeND 50
Elektrarbeiten 51-52
Installation des Gerätes 53
Checklste nach der Installation.....54
Spezifikationen 55

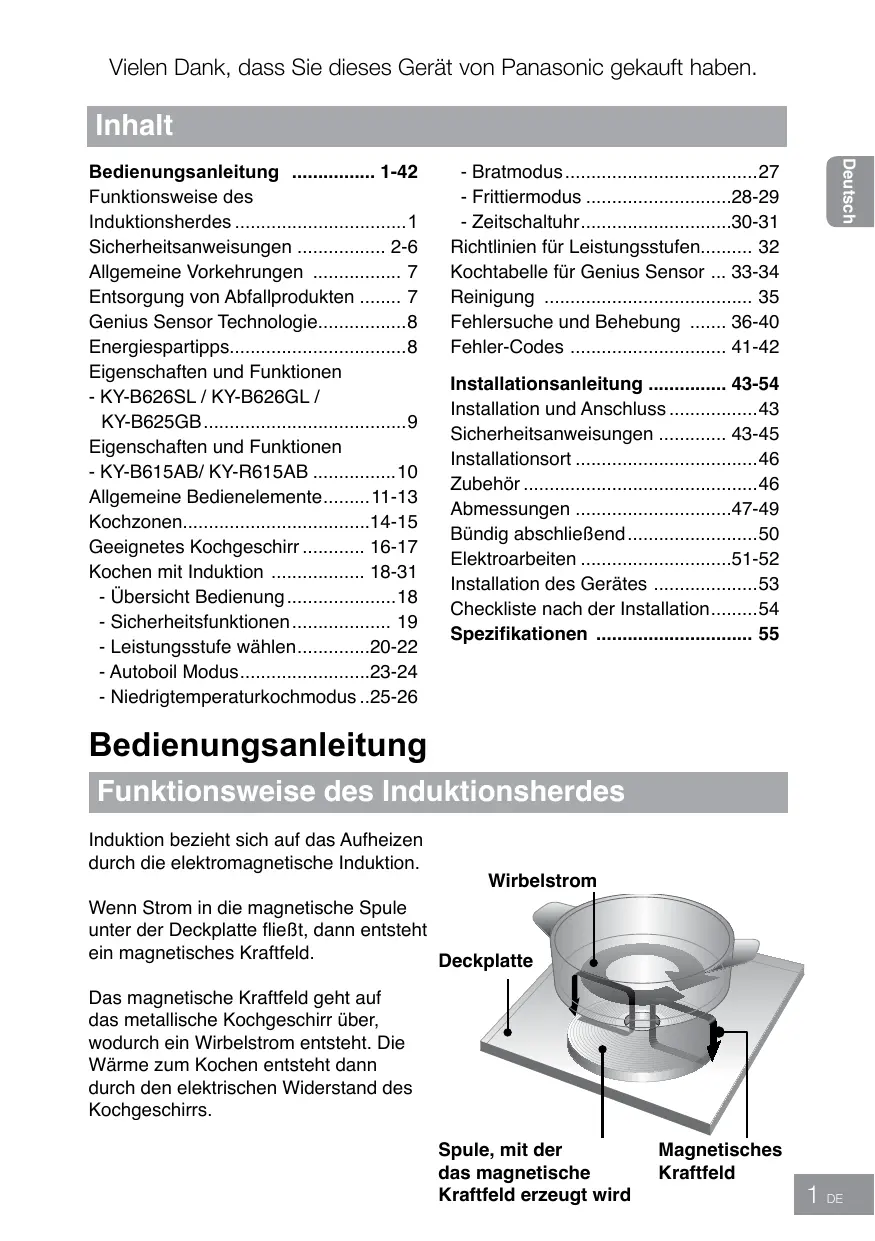

Bedienungsanleitung

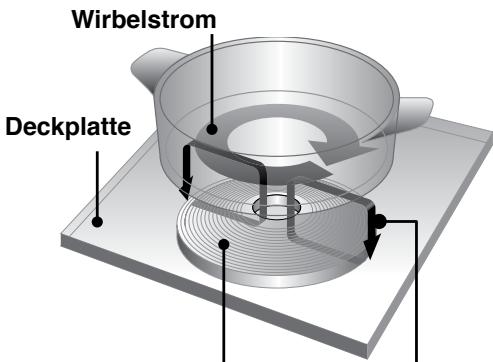

Funktionsweise des Induktionsherdes

Induktion bezieht sich auf das Aufheizen durch die elektromagnetische Induktion.

Wenn Strom in die magnetische Spule unter der Deckplatte flieBt, dann entsteht ein magnetisches Kraftfeld.

Das magnetische Kraftfeld Goes auf das metallische Kochgeschirr über, wodurch ein Wirbelstrom entsteht. Die Wärme zum Kochen entsteht dann durch den elektrischen Widerstand des Kochgeschirrs.

Spule, mit der das magnetische Kraftfeld erzeugt wird

Sicherheitsanweisungen

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt werden oder Anleitung für die sichere Verwendung des Gerätes erhalten haben und die这点züglich den Risiken verstehen. Kinder sollenn mit dem Gerät nicht playen. Reinigung und Wartung sollt nicht von Kindern durchgeführt werden, die darauf ohne Aufsicht sind.
  Brennbare Materialien dürfen nicht in der Nähe des Gerätes gelagert werden. Dies kann zu einem Brand führen.
• Überhitzen Sie die Pfanne beim Vorheizen vom dem Braten nicht.
  ■ WARNUNG: Im Falle einer Fehlfunktion oder eines Ausfalls mussen Sie die Verwendung des Gerätes(sofort einstellen. Schalten Sie den Hauptschalter und den Schutzschalter aus und wenden sich an das Kundendienstzentrum. Wenn Sie dies nicht tun, kann dies zu Rauch, Verbrennungen und einem Stromschlag führen.

Sicherheitsanweisungen

• Wenn das Stromkabel beschädigt ist, muss es von einem Kundendienstmonteur ersetzt werden, der vom Hersteller zugelassen ist, um Risiken zu vermeiden.
  Flüssigkeiten müssen vor dem Aufwärmen umgerührt werden. Sonst können Flüssigkeiten spritzen und zu Verbrennungen oder Verletzungen führen.
• Üben Sie keinen übermäßigigen Druck auf die Deckplatte aus und{lassen sie keine Gegenstände darauf auf fallen. Dies kann zu Rissen oder Schäden an der Deckplatte führen.
• Stellen Sie keine tragbaren Gasbrenner, Stahlzylinder und Dosenprodukte auf oder in die Höhe des Gerätes. Wenn sich diese erhitzen, können Sie explodieren.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollen nicht auf das Kochfeld gelegt werden, da sich diese erhitzen können.
  Schalten Sie das Kochfeld nach dem Gebrauch über das Bedienelement aus und verlassen Sie sich nicht auf die Pfannenerkennung.

Sicherheitsanweisungen

• Sie sollen das Gerät nicht demontieren, reparieren oder modifizieren. Wenden Sie sich bezüglich Reparaturen an den Handler, bei dem Sie das Gerät gekauft haben.
  ■ WARNUNG: Dieses Gerät muss geerdet werden, um Stromschlag oder einen Brand zu vermeiden.
  ■ WARNUNG: Das Gerät und die zugänglichen Teile können bei Betrieb besteht werden. Deshalb gilt besondere Vorsicht, um das Berühren der Heizelemente zu vermeiden. Kinder unter 8 Jahren sollen vom Gerät fern gehalten werden, wenn sie nicht unter ständiger Aufsicht stehen.
  ■ WARNUNG: Wenn Sie beim Kochen auf einem Kochfeld mit Fett oder Öl arbeiten und nicht damit bleiben, so kann dies gefährlich werden und zu einem Brand führen. Versuchen Sie NIEMALS einen Brand mit Wasser zu Löschen, sondern schalten Sie das Gerät ab unddecken Sie dann die Flamme mit einem Deckel oder einer Feuerlöschdecke ab.
  ■ WARNUNG: Brandgefahr: Lagern Sie keine Gegenstände auf der Kochfläche.
  ■ WARNUNG: Wenn die Oberfläche einen Riss hat, schalten Sie das Gerät aus, um die Gefahr eines Stromschlags zu vermeiden.

Sicherheitsanweisungen

■ WARNUNG: Herdschutzgitter sind nicht für den Gebrauch mit diesen Gerät gedacht und sollenn unter keinen Umständen angebracht werden.
■ Wenn das Öl raucht,(sofort Hauptschalter ausschalten. Ansonsten besteht Brandgefahr.
Gehen Sie vorsichtig mit weißem Öl um, da es zu Verbrennungen führen kann.
Seien Sie vorsichtig, wenn Sie die Pfanne mit einer kleinen Menge Öl vorheizen. Die Pfanne kann sich überhitzen und zu Schäden führen.
Heizen Sie kein leeres Kochgeschirr auf und überhitzen Sie keine Zutaten. Die Zutaten können Feuer fangen und das Kochgeschirr beschädigen.
- Verwenden Sie das Gerät nicht zu anderen Zwecken als zum Kochen. Dies kann zu einer Überhitzung oder Fehlfunktion und zu einem Brand führen.
- Wenn Sie ein medizintechnisches Gerät (z.B. einen Herzschrittmacher) tragen, dann wenden Sie sich an ihren Arzt. Der Betrieb des Gerätes kann sich auf das medizintechnische Gerät auswirken.

Sicherheitsanweisungen

• Verwenden Sie keinen Dampfreiniger. Dabei können Wasser in die elektrischen Bauteile eindringen und zu Schaden führen.
  Das Gerät ist nicht für den Betrieb mittels einer externen Zeitschaltuhr oder eines getrennten Fernbedienungssystems ausgelegt.
• Legen Sie kein Papier oder Geschirrtuch unter das Kochgeschirr. Dies könnte aufgrund der Hitze des Kochgeschirrs versengt werden.
  ■ WARNUNG: Der Hersteller haftet nicht für Schäden an Personen oder Sachen, die durch die Nichtbeachtung obiger Anweisungen verursacht worden sind, durch Eingriffe in Teile des Gerätes oder durch die Verwendung von Ersatzteilen, die keine Originalersatzteile sind.

These Gerat erzeugt ein magnetisches Kraftfeld. Bringen Sie keine Dinge in die Nähe des Gerätes, die auf Magnetfelder reagieren.

• Radio- und Fernsehgräte oder Hörgeräte können gestört werden.

• Karten mit Magnetstreifen, z.B. von Geschäften oder Banken, können gelöscht oder beschädigt werden.

• Verwenden Sie keine anderen Induktionskochgeräte wie Induktionsreiskocher oder tragbare Induktionskochplatten auf der Deckplatte. Die von diesen Geräten erzeugten elektromagnetischen Wellen können das Gerät beschädigen.
  Lagern Sie im Schrank unter dem Gerät keine Lebensmittel. Diese können durch die Abwärme verderben.
  Falls säurehaltige Lebensmittel wie Essig, Marmelade oder Zitronensaat auf der Deckplatte verschüttet werden, wischen Sie dies此种fort ab. Dies könnte sonst zu Verfährbungen der Deckplatte führen.
  Verschüten Sie kein Wasser auf dem Bedienfeld und stellen Sie nichts darauf. Dies können zu Fehlfunktionen der Bedienfeldtasten führen.
  Versperren Sie nicht die Zu- und Abluftschlitze. Das Gerät könnte sonst überhitzen und zu einer automatischen Abschaltung des Hauptschalters führen.

Entsorgung von Abfallprodukten

Information fur Benutzer
zur Entsorgung
von Elektro- und
Elektronikschrott
(Privathaushalte)

Dieses Symbol auf den Produkten und/oder den Begleitdokumenten bedeutet, dass benutzte elektrische und elektronische Produkte nicht mit dem allgemeinen Haushaltsmull zusammen entsorgt werden sollen.

Zur ordnungsgemäßen Behandlung, Rückgewinnung und Recyclingverarbeitung müssen diese Produkte an die hierfür vorgesehen Sammelpunkte gebracht werden, wo sie kostenfrei angenommen werden. In einigen Ländern ist es auch möglich, Ihr dem Einzelhändler das Produkt beim Kauf eines entsprechenden neuen Produkts zur Entsorgung zurückzugeben.

Die ordnungsgemäß Entsorgung\ deses Produktsträgt dazu bei,

wertvolle Ressourcen einzusparen und potenzielle negative Auswirkung auf die menschliche Gesundheit und die Umwelt, die anderweitig durch eine unangemessene Entsorgung bedingt werden konnten, zu vermeiden. ihre Ortsbehörde wird Sie auf Anfrage über einen Sammelpunkt in Ihr Nähine informieren.

Für eine unsachgemäß Entsorgung
deses Abfalls gelten u. U. Strafen
entspruchend der national geltenden Gesetze.

Informationen über die Entsorgung in anderen Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Wenn Sie diesen Produkt entsorgen möchten, kontaktieren Sie ihre Ortsbehörde oder ihren Handler und Fragen Sie nach der korrekten Entsorgungsmethode.

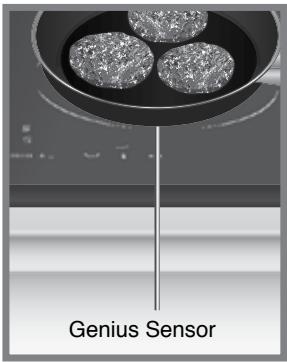

Genius Sensor Technologie

Der Genius Sensor reguliert die eingestellte Temperatur durch schnelle Erkennung der Temperatur am Boden des Kochgeschirrs. Dies ist für folgende Kochmethoden geeignet:

sensor+

Autoboil Modus
Niedrigtemperaturkochmodus
Bratmodus
Frittiermodus

sensor

Bratmodus
Frittiermodus

VORSIGHT

Verwenden Sie kein Öl, das Sie in anderen Geräten vorgewärmt haben. Der Genius Sensor Funktioniert dann nicht optimal und das Öl konnte sich entzünden.

Energiespartipps

• Setzen Sie immer den passenden Deckel auf die Pfanne oder den Topf, um die Wärme darin zu halten.
• Verwenden Sie eine Pfanne oder einen Topf in der richtigen Höhe für die Menge an Lebensmitteln, die Sie kochen.
• Verwenden Sie eine Pfanne oder einen Topf in der richtigen Höhe für den Durchmesser des Kochfeldes. Wenn Durchmesser von Pfanne/Topf und Kochfeld nicht übereinstimmen, dann sollenn Sie das Kochgeschirr wahlen, das einen größeren Durchmesser als das Kochfeld hat.

Fugen Sie nur so viel Wasser hinzu, dass Gemüse abgedeckt ist. Dadurch sparen Sie Energie.
Drehen Sie Leistungsstufe des Kochfeldes herunter, sobald die Kochtemperatur erreicht ist; Sie sollen den Lebensmittel mehr sieden halten als sprudelnd kochen.
- Verwenden Sie einen Dampfkochtopf zum Garen von Gemüse. Darin können Sie mehrere Lagen verschiedener Gemüse übereinander kochen und brauchen dennoch nur ein Kochfeld. Ansonsten können Sie eine Pfanne/einen Topf mit Teilung verwenden.

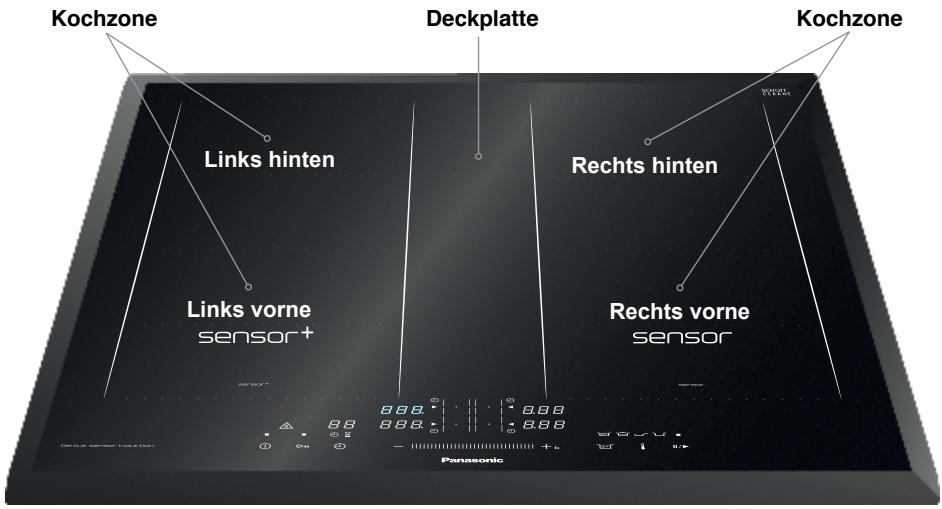

MODELL KY-B625GB abgebildet

1. Hauptschalter (Siehe Seite 11)
2. Kindersicherung / Bedienfeldspere Taste (Siehe Seite 11)
3. Zeitschaltuhr Taste (Siehe Seiten 11, 30-31)
4. Warning vor bereits Oberflächen (Siehe Seite 13)
5. Garzeituhranzeige (Siehe Seite 30)
6. Kurzzeitweckeranzeige (Siehe Seite 31)
7. Kochzonenauswahl (Siehe Seiten 20-29)

8. Schieberegler und Boost-Funktion (Siehe Seite 12)

9. Autoboil Modus Taste (Siehe Seite 12)

10. Sensor-Option Taste (Siehe Seite 12)
11. Anzeige für Autoboil Modus (Siehe Seiten 23-24)
12. Anzeige für Niedrigtemperaturkochmodus (Siehe Seiten 25-26)
13. Anzeige für Bratmodus (Siehe Seite 27)
14. Anzeige für Frittiermodus (Siehe Seiten 28-29)
15. Pause Taste (Siehe Seite 13)

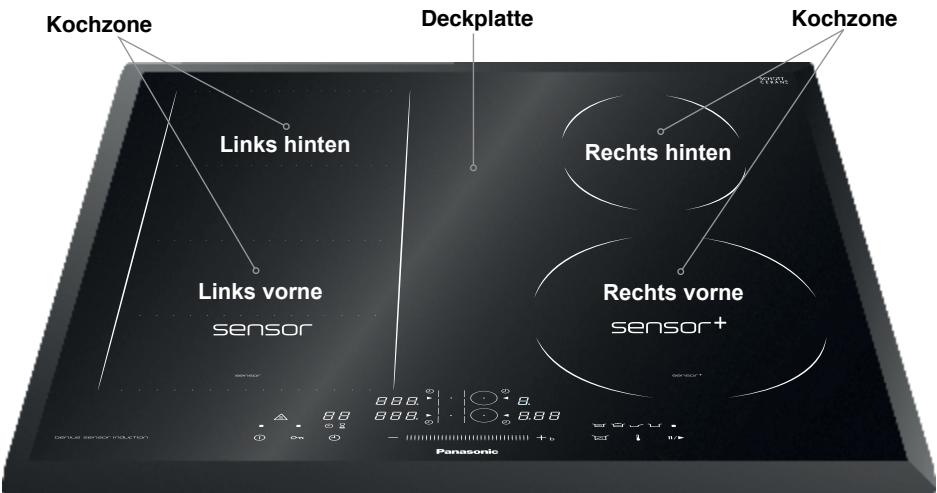

MODELL KY-B615AB abgebildet

1. Hauptschalter (Siehe Seite 11)
2. Kindersicherung / Bedienfeldsperre Taste (Siehe Seite 11)
3. Zeitschaltuhr Taste (Siehe Seiten 11, 30-31)
4. Warning vor bereits Oberflächen (Siehe Seite 13) nur bei Modell KY-B615AB
5. Garzeituhrranzeige (Siehe Seite 30)
6. Kurzzeitweckeranzeige (Siehe Seite 31)
7. Kochzonenauswahl (Siehe Seiten 20-29)

8. Schieberegler und Boost-Funktion (Siehe Seite 12)

9. Autoboil Modus Taste (Siehe Seite 12)

10. Sensor-Option Taste (Siehe Seite 12)
11. Anzeige für Autoboil Modus (Siehe Seiten 23-24)
12. Anzeige für Niedrigtemperaturkochmodus (Siehe Seiten 25-26)
13. Anzeige für Bratmodus (Siehe Seite 27)
14. Anzeige für Frittiermodus (Siehe Seiten 28-29)
15. Pause Taste (Siehe Seite 13)

Hauptschalter

Das Licht am Hauptschalter gehen an, wenn dieser eingeschaltet wird.
- Wenn das Kochfeld nach 1 Minute nicht verwendet wird, schaltet sich das Gerät automatisch wieder aus.

Kindersicherung

Sperren Sie das Bedienfeld, um Missbrauch des Geräte zu verhindern.
- Halten Sie die Taste 3 Sekunden lang bei ausgeschaltetem Hauptschalter gedrückt. Ein Licht zeigt an, dass die Kindersicherung aktiviert ist. Dieses Licht erlischt nach 10 Sekunden und Goes hinter an, wenn ein Taste berührt wird.
Zur Deaktivierung halten Sie sie wieder 3 Sekunden lang gedrückt.

Bedienfeldsperre

• Sperren Sie das Bedienfeld, wenn die Kochzonen in Betrieb sind, um keine Spritzer in thisem Bereich abwischen zu konnen.
  Dies erfolgt bei eingeschalteten Hauptschalter. Damit deaktivieren Sie das Bedienfeld für 20 Sekunden, während die Kochzonen in Betrieb sind.
  Um die Sperre innerhalb der 20 Sekunden zu deaktivieren, berühren Sie die Taste erneut.

Zeitschaltuhr

Es gibt zwei Arten von Zeitschaltuhren: Die Garzeituhr, die ab einer bestimmten eingestellt den Zeit anfängt abzulaufen und die Zone abschaltet, wenn sie bei Null ange langt ist. Sie stehen für alle Kochzonen zur Verfügung.

Der Kurzzeitwecker, der ab einer eingestellt den Zeit anfängt abzulaufen und einen Alarm auslõst, wenn er bei Null angelamt ist. Der Kurzzeitwecker schaltet die Kochzonen nicht ab.

Weitere Einzelheiten zum Einstellen der Zeitschaltuhren finden Sie auf den Seiten 30-31.

Schieberegler

Zum Ändern der Leistungsstufe und Zeit mithilfe des Schiebers, für alle Kochzonen.
- Stellen Sie die Temperatur für die Kochzonen mithilfe des Genius Sensors ein.

Bedienung des Schiebereglers

Es gibt drei Möglichkeit, den Schieberegler zu bedieren.

Schnell zur gewünschten Einstellung schieben.
- Über die "+"-Tasten eine genaue Einstellung vornehmen.
Die + / - -Tastengedrückhalten,um die Einstellung vorzunehmen.

Boost-Funktion

• Wenn die Leistungsstufe einer Kochzone auf 9 eingestellt ist, wird die Leistung der ausgewählten Zone durch die Taste schnell hochgefahren. Nach 10 Minuten wird die Leistungsstufe automatisch auf 9 zurückgesetzt.

Autoboil Modus Taste

Bringt einen Topf Wasser zum Kochen. (Siehe Seiten 23-24)

Sensor-Option Taste

Wahlen Sie die Genius Sensor Programme aus, die unter aufgeführrt sind. (Siehe Seiten 25-29)

Niedrigtemperatur -kochmodus

Bratmodus

Frittiermodus

Niedrigtemperaturkochmodus

hält die Temperatur stabil auf niedrigem Niveau im Bereich von 65^ -120 ^ C in Stufen von 5^ . (Siehe Seiten 25-26)

Bratmodus hält eine optimale Temperatur bei fünf Einstellungenstufen von 140^ / 160^ / 180^ / 200^ und 230^ . (Siehe Seite 27)

Frittiermodus regelt die Temperatur des Ölsmim Bereich zwischen 140^ - 200^ in Stufen von 10^ . (Siehe Seiten 28-29)

Optionstaste fur

sensor

Bratmodus hält eine optimale Temperatur bei fünf Einstellungenstufen von 140^ / 160^ / 180^ / 200^ und 230^ . (Siehe Seite 27)

Frittiermodus regelt die Temperatur des Ols im Bereich zwischen 140^ - 200^ in Stufen von 10^ . (Siehe Seiten 28-29)

Pause Taste

• Halten Sie die Taste 1 Sekunde lang gedrückt, um alle aktiven Kochzonen 30 Minuten lang auf die Stufe 1 zu senken (nach 30 Minuten schaltet das Gerät ab). Die Zeitschaltuhr setzen aus.
• Halten Sie die Taste noch einmal gedrückt, um die ursprüngliche Einstellung der Kochzonen wiederherzustellen. Die Zeitschaltuhr lauft dann weiter.
  Die Pause-Funktion kann nicht verwendet werden, wenn das Genius Sensor-Programm in einer der Kochzonen lauft.

Gerauschloser Modus

Schalten Sie den Hauptschalter ein, halten sie beiden Tasten gleichzeitig 3 Sekunden lang gedrückt, um die Tastentone abzuschalten. 1 wird angezeigt, wenn der geräuschlose Modus EIN ist. 0 wird angezeigt, wenn der geräuschlose Modus AUS ist.
Der Piepton für den Hauptschalter, die Kindersicherung, die Zeitschaltuhr und für Fehlermeldungen bleibt AN. Alle anderen Tastentöne werden deaktiviert.

Warning vor bereits Oberflächen (nicht verfügbar) KY-R615AB)

• Geht an, wenn ein Bereich der Deckplatte heißt ist, zusammen mit der Restwärmeanzeige (siehe unten), die für einen bestimmten Bereich leuchtet.

Restwärmeanseige

• Wenn in der Anzeige blinkt, dann ist die entsprechende Kochzone heiß. Achten Sie daraufuf, keine Kochzonen zu berühren, die als heiß angezeigt werden.

Linke Koch-zonengruppe

Rechte Kochzonengruppe

Kochzonengruppen

Die Kochzonen sind in zwei Gruppen zusammengefasst, d. h. die vordere und wichtere Zone auf der linken Seite und die vordere und wichtere Zone auf der rechten Seite. Wenn die beiden Kochzonen innerhalb derselben Gruppe gleichzeitig genutzt werden, dann wird die Wärmeerzeugung so reguliert, dass der gesamte Stromverbrauch den Grenzwert nicht übersteigt.

D. h., dass wenn die Leistungsstufe 9 für die linke vordere Kochzone eingestellt ist, dann ist die maximal verfügbare Leistung für die linke wichtere Kochzone die Stufe 8.

Flex-Kochzone

Die Flex-Kochzone besteht aus verschiedene individuell steuerbaren Induktionsspulen. Wenn Kochgeschirr erkannt wird, dann werden nur die Bereiche aktiviert, die im Kontakt mit dem Kochgeschirr sind. Alle anderen Bereiche bleiben aus.

Um die Erkennung des Kochgeschirrs und eine gleichmäßige Wärmeverteilung sicherzustellen, platzieren Sie das Kochgeschirr mittig wie unter gezeigt:

Töppe und Pfannen mit einem Durchmesser von unter 13 cm

Kleinere Töppe und Pfannen sollen in einer der vier gezeigten Positionen platziert werden.

Töfe und Pfannen mit einem Durchmesser ab 13 cm und darüber

Größere Töppe und Pfannen sollen in einer der drei gezeigten Positionen platziert werden.

Groβeres Kochgeschirr

Platzieren Sie diese am oberen oder unteren Rand der Flex-Kochzone.

Zwei unabhängige Kochzonen

Die vorderen und hinteren Bereiche einer Flex-Kochzone können unabhängig voininander genutzt werden, indem für jeder die erforderliche Leistung ausgewählrt wird.

Stellen Sie Kochgeschirr nicht über mehrere Flex-Kochzonen.

Stellen Sie kein Kochgeschirr außerhalb der Mitte auf. Es kann sein, dass der Sensor dann nicht ordnungsgemäß Funktioniert und ein Brand verursacht wird.

WARNING

Die Missachtung dieser Anweisungen kann zu schweren Verletzungen führen.

Kochen mit Genius Sensor

Töppe und Pfannen mit einem Durchmesser ab 13 cm und darüber

Wenn Sie mit dem Genius Sensor kochen, dann verwenden Sie entweder die beiden oberen oder unteren Bereiche der Flex-Kochzone.

Groβeres Kochgeschirr

Platzieren Sie diese am oberen oder unteren Rand der Flex-Kochzone.

Während Sie mit dem Genius Sensor kochen, stellen Sie den Topf oder die Pfanne nicht in die mittleren beiden Bereiche der Flex-Kochzone.

Material

Kompatibles Kochgeschirr

Eisen/Gusseisen
■ Emailliertes Eisen
Magnetischer Edelstahl

Nicht kompatibles Kochgeschirr

Aluminium/Kupfer
Hitzebeständiges Glas
Keramik und Steingut

Bei manchem Kochgeschirr aus Edelstahl kann es sein, dass die Wärmeleistung nicht so stark ist.

Form der Aufstellfläche

Kochgeschirr mit gerundetem Boden

Kochgeschirr mit Füben

Kochgeschirr mit dunnem Boden

Kochgeschirr mit unebenem Boden

Kompatibles Kochgeschirr

Der Boden muss flach sein und eben auf der Deckplatte aufliegen (wenn dies nicht der Fall ist, kann dies zu Verletzungen und Verbrennungen führen)

Nicht kompatibles Kochgeschirr

Kochgeschirr mit gerundetem Boden
Kochgeschirr mit FüBen
Kochgeschirr mit dunnem Boden
Kochgeschirr mit unebenem Boden

Verwenden Sie kein Kochgeschirr mit unebenem Boden, wenn die Rundung 3 mm oder mehr beträgt, weil es dann möglich ist, dass die Sicherheitsfunktionen nicht aktiviert werden, die Wärmeleistung verminder ist oder das Kochgeschirr nicht heiß wird.

GröBe (Bodendurchmesser)

Kompatibles Kochgeschirr

Die Mindestgroßen der Pfannen und Töppe, die in den einzelnen Kochzonen verwendet werden können, sind:

Kochzone	Mindestdurchmesser
ø 21 cm	14,5 cm
ø 15 cm	12 cm

Vergewissern Sie sich, dass das Kochgeschirr zur Kochzone passt. Bezuglich der empfohlenen Größen und Positionierung des Kochgeschirrs in der Flex-Kochzonelesen Sieitte die Seiten 14-15.

VORSIGHT

Kochzone und Topf- oder Pfannenboden müssen immer trocken sein. Wenn sich Flüssigkeit dazwischen befindet, kann dies Wasserdampf erzeugen und Topf oder Pfanne können sich bewegen.
Heizen Sie kein leeres Email-Kochgeschirr auf. Email-Kochgeschirr darauf beim Kochen nicht angesengt werden. Die Emailbeschichtung konnte dadurch schmelzen und die Deckplatte beschädigen.
- Verwenden Sie kein Keramik- oder Steingutgeschirr, auch wenn es für Induktionsherde geeignet ist.

Eignung von Kochgeschirr prüfen

1. Füllen Sie ein Kochgebung mit 1 Tasse Wasser und stellen Sie es auf die Kochzone.
2. Halten Sie den Hauptschalter gedrückt, um die Stromzufuhr einzuschalten.

3. Berühren Sie die Taste der Kochzone, die Sie verwenden möchten, und stellen Sie die Leistungsstufe mithilfe des Schiebers ein.

4. Wenn das Kochgeschirr geeignet ist, bleibt das Licht der Leistungsanzeige und der Kochzonenauss Wahl an.
   Wenn das Kochgeschirr nicht geeignet ist, erscheint und die Kochzonenauswahl blinkt.

5. Halten Sie die Taste der Kochzone gedrückt oder stellen Sie die Leistungsstufe auf "0" ein, um auszuschalten.

Übersicht Bedienung

1. Halten Sie den Hauptschalter gedrückt, um die Stromzuführ einzuschalten.

Wenn das Kochfeld nach 1 Minute nicht verwendet wird, schaltet sich das Gerät automatisch wieder aus.

Wenn das passiert, schalten Sie den Hauptschalter erneut ein.

2. Gewünschten Vorgang ausführren.

Leistungsstufe wahlen 1 - b (Siehe Seiten 20-22)

sensor+

Autoboil Modus (Siehe Seiten 23-24)
Niedrigtemperaturkochmodus (Siehe Seiten 25-26)
Bratmodus (Siehe Seite 27)
■ Frittiermodus (Siehe Seiten 28-29)

sensor

Bratmodus (Siehe Seite 27)
■ Frittiermodus (Siehe Seiten 28-29)

1. Halten Sie die Taste der Kochzone gedrückt oder stellen Sie die Leistungsstufe auf "0" oder "OFF", um auszuschalten.

Sicherheitsfunktionen

Automatische Abschaltung

Das Gerät wird automatisch abgeschaltet, wenn eine Unregelmäßigkeit erkannt wird:
- Kochgeschirr nicht erkannt (Siehe Seite 41)
- Kleiner Gegenstand in der Kochzone (Siehe Seite 41)
- Leere/r Pfanne/Topf in der Kochzone (Siehe Seite 41)
- Lange Kochzeit (Siehe Seite 36)

HINWEIS

Wenn eine Unregelmäßigkeit vorliegt, kann es sein, dass das Gerät nicht automatisch abschaltet. Eine niedrige Leistungsstufe und die Art des Kochgeschirrs können die Erkennung beeinflussen.

Der Hauptschalter wird automatisch ausgeschaltet, wenn 1 Minute ohne Betrieb verstreicht.

Überhitzungsschutzfunktion

Die Heizleistung wird automatisch reduiert, um ein Überhitzen von Kochgeschirr zu vermeiden. (Siehe Seite 38)

Warning vor bereits Oberflächen (nicht verfügbar)
KY-R615AB)

leuchtet auf, wenn die Deckplatte heiß ist. (Siehe Seite 13)

Restwärmeanzeige

blinkt, wenn die Deckplatte heiist. (Siehe Seite 13)

Kindersicherung

Das Bedienfeld kann gespert werden, um Missbrauch des Gerätes zu verhindern. (Siehe Seite 11)

Leistungsstufe wahlen

WARNING

Flüssigkeiten müssen vor dem Aufwärmen umgerührt werden. Andernfalls können die Zutaten plötzlich sprinten oder das Kochgeschirr kann sich bewegen und Sie können Verbrennungen oder Verletzungen erleiden.
■ Überhitzen Sie die Pfanne beim Vorheizen vor dem Braten nicht.

VORSIGHT

Seien Sie vorsichtig, wenn Sie die Pfanne mit einer kleinen Menge Öl vorheizen. Die Pfanne kann sich überhitzen und beschädigt werden.

1. Halten Sie den Hauptschalter gedrückt, um die Stromzufuhr einzuschalten.

1. Wahlen Sie eine Kochzone aus, z.B. vorne links.

1. Berühren Sie den Schieber, um die Leistungsstufe einzustellen.

Das Licht der Kochzonenauswahl bleibt an, solange die entsprechende Kochzone in Betrieb ist.

Einstellbereich der Leistungsstufen: 1 - b (18 Stufen).

Mehr zum Bedienungs des Schiebereglers
finden Sie auf Seite 12. Richtlinien zu den
Leistungsstufen findingsie aufSeite32.

Boost-Funktion

Wenn die Leistungsstufe einer Kochzone auf 9 eingestellt ist, wird die Leistung der ausgewählten Zone durch die Taste + schnell hochgefahren. Nach 10 Minuten wird die Leistungsstufe automatisch auf 9 zurückgesetzt.

1. Halten Sie die Taste der Kochzone gedrückt oder stellen Sie die Leistungsstufe auf "0" ein, um auszuschalten.

Leistungsstufe wahlen

HINWEIS

• Wenn für einen bestimmten Zeitraum während des Betriebs einer Kochzone keine Taste berührt wird, dann ertönt ein Piepton und die Kochzone wird automatisch abgeschaltet. Eine Tabelle der Zeiten der automatischen Abschaltung finds Sie auf Seite 36.
• Wenn die vorderen und hinteren Kochzonen gleichzeitig genutzt werden, wird die Wärmezufuhr so reguliert, dass der Gesamtstromverbrauch den Grenzwert nicht übersteigt. Informationen über die Kochzonengruppen und deren Auswirkungen finden Sie auf Seite 14.

Die Flex-Kochzonen als eine Zone verwenden

1. Halten Sie den Hauptschalter gedrückt, um die Stromzufuhr einzuschalten.

1. Wahlen Sie die Kochzonen durch zweimaliges Berühren der Kochzonenauswahl aus, um die gesamte Flex-Kochzone auszuwahlen, z.B. die linke Flex-Kochzone.

Die gesamte Flex-Kochzone kann durch zweimaliges Berühren entweder der vorderen oder hinteren Kochzonenauswahl ausgewählt werden.

1. Berühren Sie den Schieber, um die Leistungsstufe einzustellen.

Das Licht der Kochzonenauswahl bleibt an, solange die entsprechende Kochzone in Betrieb ist.

Einstellbereich der Leistungsstufen: 1 - b (18 Stufen).

Mehr zum Bedienungs des Schiebereglers
finden Sie auf Seite 12. Richtlinien zu den
Leistungsstufen findingsie auf Seite 32.

Leistungsstufe wahlen

Boost-Funktion

Wenn die Leistungsstufe einer Kochzone auf 9 eingestellt ist, wird die Leistung der ausgewählten Zone durch die Taste schnell hochgefahren. Nach 10 Minuten wird die Leistungsstufe automatisch auf 9 zurückgesetzt.

1. Halten Sie die Taste der Kochzone gedrückt oder stellen Sie die Leistungsstufe auf "0" ein, um auszuschalten.

HINWEIS

Informationen zu den empfohlenen Kochgeschirrgroßen und deren Positionierung finden Sie auf den Seiten 14-17.
Die Leuchtanzeige der Kochzonenausswahl stimmt möglicherweise nicht mit den vom Kochgeschirr abgedeckten Kochzonen überein. Dies hangt von der Große und dem Material der verwendeten Pfanne oder des Topfes ab.

Autoboil Modus

Ist auf der Kochzone mit dem sensor+ möglich.

1. Halten Sie den Hauptschalter gedrückt, um die Stromzufuhr einzuschalten.

1. Wahlen Sie die Kochzone mit sensor+ aus.
   Wenn Sie mit großem Kochgeschirr kochen,
   kann auch die gesamte Flex-Kochzone durch
   zweimaliges Berühren entweder der vorderen oder
   hinteren Kochzonenauswahl ausgewählt werden.

1. Berühren Sie die Taste des Autoboil Modus. Das Gerät piepst 5 mal, wenn das Wasser den Siedepunkt erreicht hat und lassst das Wasser weiter sprudelnd kochen. Wenn das Gerät gegiesthat, fugen Sie die Zutaten hinzu und regeln die Wärmezufuhr mit dem Schieber nach Bedarf.

HINWEIS

In der Anzeige blinkt solange die Temperatur "100" bis der Siedepunkt erreicht ist. Nachdem das Wasser gekocht hat, stellt das Gerät die Leistungsstufe automatisch auf "7" zurück. Sie können die Leistungsstufe nach Bedarf erhöhen oder senken.

1. Halten Sie die Taste der Kochzone gedrückt oder stellen Sie die Leistungsstufe auf "OFF" ein, um auszuschalten.

HINWEIS

Größe und Material des Kochgeschirrs (z.B. Antihaftbeschichtung) und die Wassermenge kann sich auf die Sensorerkennung auswirken. Wenn das Wasser auch nach dem Piepton nicht kocht, oder wenn es kocht aber das Gerät keinen Piepton abgab, stellen Sie die Leistungsstufe nach Bedarf ein.
Die Garzeituhr kann zusammen mit dem automatischen Aufkochen verwendet werden. (Siehe Seite 30)

Autoboil Modus

sensor+

Autoboil Modus ist ausschlieBlich zum Aufkochen von Wasser vorgesehen.

Um die optimale Leistung zu erreichen, wird Folgendes empfohlen.

• Verwenden Sie einen Deckel, bis das Wasser kocht.
• Verwenden Sie mindestens 0,5 L Wasser. Wenn Sie einen größeren Topf verwenden, der über drei oder mehr Bereiche der Flex-Kochzone reicht, sollen den Sie mindestens 1 L Wasser verwenden.
  Der Topf oder die Pfanne sollte mindestens 1 cm gefüllt sein, wenn die Flex-Kochzone genutzt wird.

Um zu verhindern, dass das kochende Wasser über den Topbrand überkocht, wird Folgendes empfohlen.

Der Topf sollte maximal zu 70% gefällt sein.
Der Abstand zwischen der Wasseroberfläche und dem Deckel sollte mindestens 3 cm betragen.

Niedrigtemperaturkochmodus

sensor+

Ist auf der Kochzone mit dem sensor+ möglich.

1. Halten Sie den Hauptschalter gedrückt, um die Stromzufahr einzuschalten.

1. Wahlen Sie die Kochzone mit sensor+ aus.
   Wenn Sie mit großem Kochgeschirr kochen,
   kann auch die gesamte Flex-Kochzone durch zweimaliges Berühren entweder der vorderen oder hinteren Kochzonenauswahl ausgewählt werden.

1. Berühren Sie die Taste der Sensor-Option einmal, um Niedrigtemperaturkochmodus auszuwahlen.

1. Berühren Sie den Schieber, um die erforderliche Temperatur einzustellen. Temperatureinstellbereich: 65^ bis 120^ . Die Kochtabelle für den Genius Sensor finden Sie auf Seite 33.

1. Wenn die eingestellte Temperatur erreicht ist, hört die Temperaturanzeige auf zu blinken und das Gerät piepst 5 mal.

2. Wenn Niedrigtemperaturkochmodus ausgewählt wird, nachdem zuvor mit hoher Temperatur gekocht worden war, hört die Temperaturanzeige auf zu blinken, wenn die eingestellte Temperatur erreicht ist, aber das Gerät piepst nicht.

1. Halten Sie die Taste der Kochzone gedrückt oder stellen Sie bei der Temperatur "OFF" ein, um auszuschalten.

HINWEIS

Aufgrund der Vielfalt an Lebensmitteln und Topf- und Pfannenarten kann die tatsächliche Temperatur der Lebensmittel von der eingestillten Temperatur abweichen. Erhöhen oder senken Sie die Einstellung bis die gewünschte Lebensmitteltemperatur erreicht ist.
Kochgeschirr mit Antihaftbeschichtung kann sich auf die Sensorerkennung auswirken. Passen Sie die eingestellte Temperatur an, bis die gewünschte Temperatur erreicht ist.

Niedrigtemperaturkochmodus

sensor+

HINWEIS

Um die optimale Leistung zu erreichen empfehlen wir, dass jeweils die folgenden Mindestmengen im Niedrigtemperaturkochmodus erhitzt werden.

Wasser/Milch: 200g

Alle anderen Arten von Lebensmitteln: 400g

Allearten von Flüssigkeiten und Lebensmitteln: 400g

Der Topf oder die Pfanne sollte mindestens 1 cm gefüllt sein, wenn die Flex-Kochzone genutzt wird.
Aufgrund der Konsistence von Milch wird empfohlen, diese unter ständigem Ruhren aufzuwärmen, um ein Anlegen oder Anbrennen am Boden zu verhindern.
Die Garzeituhr kann zusammen mit dem Niedrigtemperaturkochmodus verwendet werden. (Siehe Seite 30)

Bratmodus sensor+ sensor

lst auf den Kochzonen mit sensor und sensor moklch.

1. Halten Sie den Hauptschalter gedrückt, um die Stromzufahr einzuschalten.
2. Stellen Sie die Pfanne/eden Topf mit der erforderlichen Menge an Öl auf die Kochzone.

1. Wahlen Sie die gewünschte Kochzone aus.
   Wenn Sie mit großem Kochgeschirr kochen,
   kann auch die gesamte Flex-Kochzone durch
   zweimaliges Berühren entweder der vorderen oder
   hinteren Kochzonenauswahl ausgewählt werden.

1. Berühren Sie die Taste der Sensor-Option bis angezeigt wird.

2. Berühren Sie den Schieber, um die erforderliche Temperatur einzustellen. Temperatureinstellbereich: 140^ bis 230^ . Die Kochtabelle für den Genius Sensor finden Sie auf Seite 34.

1. Wenn die eingestellte Temperatur erreicht ist, hört die Temperaturanzeige auf zu blinken und das Gerät piepst 5 mal. Fügen Sie die Zutaten hinzu.

1. Halten Sie die Taste der Kochzone gedrückt oder stellen Sie bei der Temperatur "OFF" ein, um auszuschalten.

HINWEIS

Die Garzeituhr kann zusammen mit dem Bratmodus verwendet werden. (Siehe Seite 30)
Die tatsächliche Temperatur am Boden der Pfanne oder des Topfes kann von der eingestillten Temperatur abweichen, je nach Art des Kochgeschirrs. Passen Sie die Temperatur nach Bedarf an.
Vergewissern Sie sich, dass das Kochgeschirrinnen und außen trocken ist, bevor Sie es aufheizen.

Frittiermodus

Ist auf den Kochzonen mit sensor+ und sensor?

WARNING

Wenn Sie frittieren möchten, sollen den Frittiermodus mit mindestens 200g Öl oder mindestens 1 cm Fülhöhe verwenden. Wenn Sie diese Sicherheitswannung nicht beachten, dann kann this zum Überhitzen des Öl's führen und einen Brand verursachen.

1. Halten Sie den Hauptschalter gedrückt, um die Stromzufahr einzuschalten.
2. Stellen Sie die Pfanne/den Topf mit der erforderlichen Menge an Öl auf die Kochzone.
3. Wahlen Sie die gewünschte Kochzone aus.

1. Berühren Sie die Taste der Sensor-Option bis angezeigt wird.

1. Berühren Sie den Schieber, um die erforderliche Temperatur einzustellen. Temperatureinstellbereich: 140^ bis 200^ . Die Kochtabelle für den Genius Sensor finden Sie auf Seite 34.

1. Wenn die eingestellte Temperatur erreicht ist, hört die Temperaturanzeige auf zu blinken und das Gerät piepst 5 mal. Fügen Sie die Zutaten hinzu.

1. Halten Sie die Taste der Kochzone gedrückt oder stellen Sie bei der Temperatur "OFF" ein, um die Kochzone auszuschalten.

Frittiermodus

sensor+

sensor

HINWEIS

Die Garzeituhr kann nicht zusammen mit dem Frittiermodus verwendet werden. Nur der Kurzzeitwecker kann verwendet werden. (Siehe Seite 31)
Mit dem Frittiermodus kann die gesamte Flex-Kochzone nicht verwendet werden.
Die tatsächliche Öltemperatur kann von der eingestellen Temperatur abweichen, je nach Art des Kochgeschirrs. Passen Sie die Temperatur nach Bedarf an.

Achten Sie auf Folgendes, damit der Genius Sensor ordnungsgemäß Funktioniert.

• Halten Sie sich an die Anweisung bezüglich der Ölmenge.
  Menge: 200g bis 800g (0,22L bis 0,9 L)
  Füllhöhe: mindestens 1 cm
• Stellen Sie die Pfanne/den Topf in die Mitte der Kochzone.
• Verwenden Sie kein heiβes, bräunlich verfürbtes oder flockiges Öl oder Öl mit Lebensmittelrückständen.
• Beachten Sie die Empfehlungen zum geeigneten Kochgeschirr. (Siehe Seiten 16-17)
  Vergewissern Sie sich, dass Deckplatte und Topf-/ Pfannenunterseite trocken und sauber sind.
  Fugen Sie keine Zutaten hinzu, bevor die Temperaturanzeige nicht aufgehört hat zu blinken. Wenn eine Unregelmäßigkeit erkannt wird, kann es sein, dass nicht mehr weiter aufgeheizt wird.
  Fugen Sie kein Öl hinzu oder stellen die Pfanne/ den Topf auf eine andere Kochzone, sobald das Vorheizen begonnen hat.

Zeitschaltuhr

Verwendung der Garzeituhr

Dient zum automatischen Abschalten einer

Kochzone. Die Garzeituhr kann für mehrere

Kochzonen eingestellt werden.

1. Halten Sie den Hauptschalter gedrückt, um die Stromzufuhr einzuschalten.

2. Gewünschten Vorgang ausführren.

(Siehe Seiten 20-27)

1. Berühren Sie die Taste der Zeitschaltuhr einmal, um die Garzeituhr auszuwahlen.

Das Symbol der Garzeituhr blinkt, wenn die entsprchende Kochzone ausgewähl ist bis die Uhr eingestellt ist.

1. Berühren Sie den Schieber, um die gewünschte Kochzeit einzustellen.

Die Garzeituhr kann eingestellt werden, solange die Anzeige blinkt.

Einstellbereich der Garzeituhr: 1 Minute bis 9 Stunden.

• Schieben Sie den Regler auf 90 Minuten. Durch Berühren der "+"-Taste erhöhen Sie die Zeit.
• Wenn Sie die "+" oder "-"Taste länger halten, erhöhen oder verringern Sie die Zeit schnell.

Garzeituhr ausschalten:

• Stellen Sie die Zeitanzeige auf "0".

Anpassen der Countdown-Zeit

Sobald der Countdown begonnen hat, kann die Zeit eingestellt werden. Wahlen Sie die Kochzone aus, drucken Sie auf die Zeituhr und passen Sie die Zeit mit dem Schieber an.

1. Wenn die Zeituhr "0" erreicht, piepst das Gerät 5 mal und schaltet die Kochzone ab.

Zeitschaltuhr

Verwendung des Kurzzeitweckers
Dieser wird unabhängig von allen sonstigen
Kochfunktionen verwendet. Er zählt von einer
eingestillten Zeit herunter.

1. Halten Sie den Hauptschalter gedrückt, um die Stromzufahr einzuschalten.

1. Berühren Sie die Taste des Kurzzeitweckers, um diesen auszuwahlen. Der Kurzzeitwecker wird automatisch ausgewählt, wenn das Gerät nicht in Betrieb ist. Berühren Sie die Taste des Kurzzeitweckers zweimal, wenn das Gerät in Betrieb ist.

Das Symbol des Kurzzeitweckers blinkt, bis die Zeit eingestellt ist.

1. Berühren Sie den Schieber, um die Zeit einzustellen.

Einstellbereich des Kurzzeitweckers: 1 Minute bis 9 Stunden.

Schieben Sie den Regler auf 90 Minuten. Durch Berühren der "+"-Taste erhöhen Sie die Zeit.
- Wenn Sie die "+" oder "-" -"-Taste länger halten, erhöhen oder verringern Sie die Zeit schnell.

Kurzzeitwecker ausschalten:
- Stellen Sie die Zeitanzeige auf "0".

Anpassender Countdown-Zeit:

Sobald der Countdown begonnen hat, kann die Zeit eingestellt werden. Wahlen Sie den Kurzzeitwecker aus und passen Sie die Zeit mit dem Schieber an.

1. Wenn der Wecker "0" erreicht, piepst das Gerät 5 mal.

HINWEIS

Der Kurzzeitwecker schaltet die Kochzonen nicht ab.
Garzeituhr und Kurzzeitwecker können zusammen eingestellt werden.

Richtlinien für Leistungsstufen

Leistungsstufe		Niedrig								Mittel						Hoch
		1	1.	2	2	3	3.	4	4.	5	5.	6	6.	7	7.	8	8.	9	☐
Schmelzen	Schokolade
	Butter
	Honig
Erwärmen	Suppe (z.B. Linsen)
	Milch
	Wiener Würstchen
Köcheln	Eintopf
	Nudelsauce
	Milchreis
	Fischfilets
	Weiße Sauce
Braten	Pfanne vorheiten
	Anbraten
	Spiegeleier
	Pfannkuchen
	Omelett
	Steak, Speck, Kotelett
	Fischfilets
	Frikadellen
Kochen	Nudeln, Wasser
	Gemüse
	Reis
Leistungsstufe		1	1.	2	2	3	3.	4	4.	5	5.	6	6.	7	7.	8	8.	9	☐

HINWEIS

Die erreichte Hitze ist möglicherweise abhängig vom verwendeten Kochgeschirr. Prüfen und passen Sie die Leistungsstufen nach Bedarf an.

Niedrigtemperaturkochmodus

(12 Stufen) sensor+

Gerichte

65

70

75

80

85

90

95

100

105

110

115

120

Erwär-men

Milch

Lebensmittel in Dosen

Pochieren

Ei

Hähnchenbrust

Fisch

Kochen

Reis

Gekochtes Ei

Kartoffeln

Dünsten

Fisch und Schalentiere

Gemüse

Kartoffeln

Hähnchenbrust

Wasserbad

Schokolade schmelzen

Sauce (z.B. Hollandaise)

Köcheln*

Curry

Schmorfleisch

Suppe

Schmorgericht

Fleischsauce

Ragout nach irischer Art

Marmelade

Kompott

*Köcheln

• Die empfohlenen Temperaturen gelten nur für Köcheln. Bei einigen Rezepten kann es notwendig sein, Zutaten (z.B. Fleisch, Gemüse, usw.) zuerst mit hoher Temperatur zu kochen, bevor dann langsam weiter gekocht wird. In thisem Fall sollenn Sie die Zutaten mit den entsprechenden Leistungsstufen kochen (Siehe Seiten 20-22) und dann erst den Niedrigtemperaturkochmodus einstehen (Siehe Seiten 25-26).
• Wenn der Niedrigtemperaturkochmodus nach dem Kochen mit hoher Leistung verwendet wird, hört das Gerät auf zu blinken, piepst aber nicht, wenn die eingestellte Temperatur erreicht ist.

Kochtabelle für Genius Sensor

Bratmodus (5 Stufen)

sensor+

sensor

Frittiermodus (7 Stufen)

°C	140	160	180	200	230
Vorgeschlagene Gerichte					Pfannkuchen
					Anbraten
				Lammkotelett, Fischfillet
			Steak, Schwein, Hähnchenfillet
			Schnitzel, Paniertes Schnitzel
			Bratkartoffeln
			Speck, Würstchen
			Spiegeleier
			Arme Ritter
		Omelett
		Schinkentoast mit Käse
		Amerikanische Pancakes
		Burger

sensor+

sensor

°C	140	150	160	170	180	190	200
Vorges-chlagene Gerichte						Croutons
				Tiefgefrorenes
				Fisch im Ausbackteig
				Donuts
				Gemüse im Ausbackteig
			Frittiertes Hähnchen
		Pilze
		Selbstgemachte Pommes Frites

HINWEIS

Die erreichte Hitze ist möglicherweise abhängig vom verwendeten Kochgeschirr.

Prüfen und passen Sie die Genius Sensor-Stufen nach Bedarf an.

VORSIGHT

■ Bevor Sie mit der Reinigung beginnen, schalten Sie den Hauptschalter aus. Lassen Sie das Gerät abkühlen, bevor Sie die Deckplatte reinigen.
- Verwenden Sie keinen Dampfreiniger. Dabei können Wasser in die elektrischen Bauteile eindringen und zu Schaden führen.

Halten Sie das Gerät immer sauber. Verschüttete Lebensmittel oder verbrannten Fett auf dem Gerät lessen sich möglicherweise nur schwer entfern.

Deckplatte und Bedienfeld

Leichte Verschmutzungen

Wischen Sie diese mit einem feuchten Tuch ab.

Fettflecken

■ Wischen Sie diese mit einem feuchten Tuch und einem milden Reinigungsmittel ab.
- Verwenden Sie keine starken säure- oder laugenhaltigen Reinigungsmittel wie Bleiche oder synthetische Reinigungsmittel. Dies kann zu Verfarbungen führen.

Starke Verschmutzungen

Tragen Sie nicht scheuernde Reinigungsmilch auf die Deckplatte oder das Bedienfeld auf und reinigen Sie mit einem Tuch.

HINWEIS

Stellen Sie sicher, dass der Boden des Kochgeschirrs nicht verschmutzt ist.

Fehlersuche und Behebung

Während der Garantiefrist)dürfen Reparaturen nur durch Kundendiensttechniker durchgefuhrt werden, die vom Geräthersteller zugelassen sind.
- Un autorisierte Reparaturen können zu Stromschlagen und Kurzschlüssen führen; versuchen Sie nicht, das Gerät selbst zu reparieren. Wenden Sie sich an einen zugelassenen Kundendiensttechniker.
- Im Falle von kleineren Fehlern oder Problemen beim Betrieb des Gerätes setzen Sie die folgenden Anweisungen, um zu erfahren, ob die Ursachen selbst behoben werden können.

HINWEIS

Service durch einen Kundendiensttechniker während der Garantiefrist wird in Rechnung gestellt, wenn das Gerät aufgrund unsachgemäßem Umgangs nicht Funktioniert. Bewahren Sie diese Anleitung an einem leicht erreichbaren Ort auf; wenn Sie das Gerät an eine andere Person weitergeben, dann sollen den Sie diese Anweisungen mit übergeben.

Prüfen Sie die folgenden Punkte, wenn Sie Rat bezüglich einigen der üblichen Probleme suchen, bevor Sie sich an das Kundendienstzentrum wenden.

Stromversorgung

Symptom	Mögliche Ursache
Das Gerät{lösst sich nicht einschalten.	■ Der Hauptschalter wurde nicht eingeschaltet. → Berühren Sie den Hauptschalter etwas länger. ■ Kindersicherung ist eingeschaltet. (Siehe Seite 11)
	Automatische Abschaltung Wenn das Gerät nach 1 Minute ab dem Einsatzten nicht verwendet wird, schaltet sich das Gerät automatisch wieder aus. → Schalten Sie den Hauptschalter wieder ein.
Die Kochzone hat sich während des Betriebs selbst abgeschalte.	Lange Kochzeit Wenn für einen bestimmten Zeitraum (siehe Tabelle unter) während des Betriebs einer Kochzone keine Taste berührt wird, dann ertönt ein Piepston und die Kochzone wird automatisch abgeschalte. → Stellen Sie das Gerät erneut wie gewünscht ein. Wir empfehlen, die Garzeituhr einzustellen, wenn über einen längeren Zeitraum langsam gekocht wird. (Siehe Seite 30)

Bedienfeld

Symptom	Mögliche Ursache
Tasten können nicht bedient werden.	■ ihre Fingerspitzen sind bedeckt. Berühren Sie die Tasten mit dem nachten Finger. ■ Bedienfeldspierre ist aktiviert. (Siehe Seite 11) ■ Sie haben den Vorgang ausgewührt, während Sie einen Pfaffen-/Topfgriff halten. ■ Das Bedienfeld ist verschmutzt. → Schalten Sie den Hauptschalter aus und stellen Sie sicher, dass der Bereich sauber und trocken ist. Schalten Sie den Hauptschalter wieder ein.
Die Tasten reagieren, wenn benachbarte Bereiche berührt werden.	Mölicherweise befinden sich Wasser oder andere Flüssigkeiten an oder um die Tasten. → Stellen Sie safer, dass der Bereich sauber und trocken ist.

Töne und Gerausche

Symptom	Mögliche Ursache
Während des Aufheizens ist ein Geräusch zu hören.	Je nach verwendetem Kochgeschirr können verschiedene Gerausche zu horen sein. Es kann sein, dass Sie geringe Vibrationen spüren, wenn Sie den Griff halten und das Kochgeschirr kann sich leicht bewegen. → Dies ist keine Fehlfunktion. Wenn Sie das Kochgeschirr leicht bewegen oder erneut aufstellen, kann dies das Geräusch zu behuben.
	Wenn das Kochgeschirr während des Aufheizens entfernt wird, kann es sein, dass ein kurzes metallisches Geräusch zu horen ist.
Der Geräuschpegel des Gerätes ändert sich nach oben oder unter.	Dies ist das Geräusch des Ventilators im Gerät. Der Geräuschpegel ändert sich je nach Leistungsstufe und dem Material des Kochgeschirrs. Wenn die Leistungsstufe erhöht wird, lauft der Ventilator Schneller und wird lauter.
Nachdem der Hauptschalter abgeschaltet ist, ist das Geräusch des Ventilators noch zu horen.	Solange das Gerät im Inneren noch frei ist, lauft der Ventilator weiter. Wenn das Gerät abkühlt, stoppt der Ventilator automatisch.
Beim Beginn des Flex-Kochens ist ein klickendes Geräusch zu horen.	Dies ist keine Fehlfunktion. Dies ist Teil der Induktionstechnologie. Das Geräusch verstummt während des Betriebs.

Aufheizleistung

Symptom	Mögliche Ursache
Die Aufheizleistung ist schwächer.	Überhitzungsschutzfunktion Wenn der Boden des Kochgeschirrs überhützt, dann wird die Aufheizleistung automatisch reduziert. Die Leistungsanzeige bleibt dieselbe. Die Leistung keht zum Normalwert darüber, wenn das Kochgeschirr abgekühlt ist.
	Es wird ungeeignetes Kochgeschirr verwendet, z.B. aus Keramik und Steingut. → Verwenden Sie keine Pfaffen und Töppe aus Keramik oder Steingut, selbst wenn diese für Induktion geeignet sind, da diese nicht so effektiv sind. (Siehe Seiten 16-17)
Wenn mehrere Kochzonen zusammen verwendert werden ■ wird die Aufheizleistung schwächer. ■ nimmt die Leistungsanzeige automatisch ab. ■ kann die Leistungsstufe nicht erhöht werden.	Die Leistungsstufe wir automatisch so reguliert, dass der Gesamtstromverbrauch nicht den Grenzwert übersteigt. Die Leistungsanzeige für eine Kochzone kann sich selbst absenken. Es kann sein, dass auch nach Berühren des Schiebers zur Anpassung der Leistungsstufe diese nicht erhöht wird und das Gerät piepst. Informationen über die Kochzonengruppen und deren Auswirkungen finding Sie auf Seite 14.

Autoboil Modus

Symptom

Mögliche Ursache

Aufheizen dauert zu lange.

■ Der Boden der Pfanne/des Topfes oder die Deckplatte ist verschmutzt.■ Es wurde kein Deckel verwendet.■ Während des automatischen Aufkochens wurde mehr Wasser hinzugefügt.■ Der Deckel wurde während des automatischen Aufkochens entfernt oder die Pfanne/der Topf bewegt.■ Kochgeschirr mit Antihaftbeschichtung kann sich auf die Sensorerkennung auswirken. Wenn das Wasser nach dem Piepston nicht kocht, heizen Sie nach Bedarf weiter auf.

Autoboil Modus

Symptom	Mögliche Ursache
■ Wasser kocht nach dem Piepton nicht.	■ Größe und Material des Kochgeschirrs (z.B. Antihaftbeschichtung) und die Wassermenge kann sich auf die Sensorerkennung auswirken. → Stellen Sie die Leistungsstufe nach Bedarf ein.
■ Wasser hat gekocht, aber es kam kein Piepton.
Keine Leistung - beginnnt nicht aufzuheizen.	Die Deckplatte ist zu heiß für den Autoboil Modus. Das automatische Aufheizen beginnnt dann automatisch, wenn die Deckplatte abgekühlt ist.

Niedrigtemperaturkochmodus

Symptom	Mögliche Ursache
■ Vorheizen Bauert zu langle.	■ Die Pfanne/der Topf wurde vom Genius Sensor weg bewegt.
■ Die tatsächliche Temperatur unterscheidet sich von der eingestellten Temperatur.	■ Der Boden der Pfanne/des Topfes oder die Deckplatte ist verschmutzt.
	■ Während des Vorheizens wurden Wasser, Öl oder Lebensmittel hinzugefügt.
	■ Die Temperatur am Boden der Pfanne oder des Topfes kann von der eingestillten Temperatur abweichen, je nach Art des Kochgeschirrs.
■ Die Lebensmittel erreichen nicht die eingestellte Temperatur.	■ Aufgrund der Vielfalt an Lebensmitteln und Topf- und Pfannenarten kann die tatsächliche Temperatur der Lebensmittel von der eingestillten Temperatur abweichen.
	■ Kochgeschirr mit Antihaftbeschichtung kann sich auf die Sensorerkennung auswirken.
	→ Passen Sie die Temperatur nach Bedarf über den - → Schieber an.
Keine Leistung - beginnnt nicht aufzuheizen.	Die Deckplatte ist zu heiß für die eingestellte Temperatur. Das Aufheizen beginnnt automatisch, wenn die Deckplatte abgekühlt ist.

Bratmodus

Symptom	Mögliche Ursache
■ Vorheizen tauert zu lange.	■ Die Pfanne/der Topf wurde vom Genius Sensor weg bewegt.
■ Die tatsächliche Temperatur unterscheidet sich von der eingestellten Temperatur.	■ Der Boden der Pfanne/des Topfes oder die Deckplatte ist verschmutzt.
	■ Während des Vorheizens wurden Wasser, Öl oder Lebensmittel hinzugeführct.
	■ Die Temperatur am Boden der Pfanne oder des Topfes kann von der eingestillten Temperatur abweichen, je nach Art des Kochgeschirrs.
	→ Passen Sie die Temperatur nach Bedarf über - Schieber an.

Frittiermodus

Symptom	Mögliche Ursache
■ Vorheizen Bauert zu lange.	■ Die Pfanne/der Topf wurde vom Genius Sensor weg bewegt.
■ Die tatsächliche Temperatur unterscheidet sich von der eingestellen Temperatur.	■ Der Boden der Pfanne/des Topfes oder die Deckplatte ist verschmutzt.
	■ Es wurden mehr als 800 g Öl hinzugeführct.
	■ Es wurde heißes, bräunlich verfürbtes oder flockiges Öl oder Öl mit Lebensmittelrückständen verwendet.
	■ Die Öltemperatur kann sich von der eingestellen Temperatur unterscheiden oder die Vorheitzeit kann sich verlangern, je nach Art, Material, Form und große des Bodens der Pfanne/des Topfes.
	→ Passen Sie die Temperatur nach Bedarf über Schieber an.

Das Aufheizen kann wieder aufgenommen werden, nachdem die Ursachen der folgenden Fehler behoben sind.

Anzeige	Mögliche Ursache
U 16	■ Es befindet sich Wasser oder etwas anderes auf dem oder um das Bedienfeld. ■ Taste wird länger gehalten als erforderlich.
Kochgeschirr nicht erkannt ■ Kein/e Pfanne/Topf auf der Kochzone. ■ Pfanne/Topf wurde entfernt. ■ Pfanne/Topf nicht an der richtigen Position. (Siehe Seiten 14-15) ■ Es wird ein/e nicht geeignete/r Pfanne/Topf verwendet. (Siehe Seiten 16-17) Kleiner Gegenstand in der Kochzone ■ Es wurden keine metallische Gegenstände (z.B. Besteck, Kochgerät) auf der Kochzone abgelegt. Wenn obige Zustände nicht behoben werden, schalten die Anzeige und der Hauptschalter ab.

Die folgenden Fehler konnen durch Drücken der Taste der entsprechenden Kochzone gelöscht werden.

Anzeige	Mögliche Ursache
U04	Die Ansaug- oder Abluftöffnungen sind blockiert (Siehe Seite 48-49) → Entfernen Sie alle Hindernisse.
U13	Leere/r Pfanne/Topf in der Kochzone ■ Es wurde ein/e leere/r Pfanne/Topf aufgeheimzt. ■ Beim Frittiermodus wurde das Öl überhützt, weil die Leistungsstufe anstelle von Frittiermodus ausgewählt worden ist. → Verwenden Sie zum Aufheizen von großen Mengen Öl den Frittiermodus.
U71
U33	■ Es wurde ungeeignetes Kochgeschirr zum Frittiermodus verwendet. (Siehe Seiten 16-17)
U34	■ Pfanne/Topf nicht an der richtigen Position. (Siehe Seite 14-15)
	■ Es wurden mehr als 800 g Öl aufgeheimt.
	■ Beim Vorheizen wurden Zutaten hinzugeführ.

Wenn Sie die Probleme nicht lösen können F00 Fehler auftritt, wenden Sie sichitte an den Kundendienst.

→ Schalten Sie den Hauptschalter und den Schutzschalter aus. Wenden Sie sich bezüglich Hilfestellung an den Handler, bei dem Sie das Gerät gekauft haben, oder an das Kundendienstzentrum.

HINWEIS

Garantieansprüche infolge eines unsachgemäßen Anschlusses oder Gebrauchs des Gerätes sind nicht von der Garantie abgedeckt. In thisem Fall mussen die Kosten der Reparatur vom Benutzer getragen werden.
Eine Listeder Kundendienstzentrenfinden SieimGarantieheft.

Installationsanleitung

Installation und Anschluss

Bitte halten Sie sich strikt an die folgenden Sicherheitsvorkehrungen.

WICHTIG

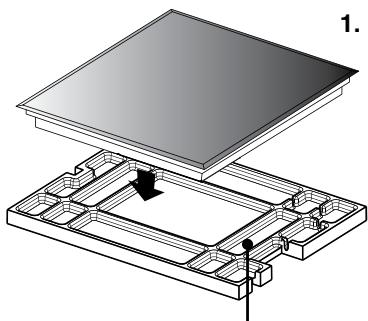

• Packen Sie das Gerät aus, entfern den Sie sãmtliches Verpackungsmaterial und prufen Sie auf etwaige Schäden. Wenn das Gerät Schäden aufweist, DÜRFEN SIE es NICT einbauen. Benachrichtigen Sie dann sofort ihren Handler.
  Bauen Sie das Gerät gemäß den Installationsanleitung ein.
  Andernfalls kann es sein, dass die Leistung des Gerätes leidet.
  Führn Sie nach dem Einbau einen Probelauf durch und erklaren Sie dem Kunden, wie das Gerät zu bedieren ist.
  Der korrekte Einbau liegt in der Verantwortung des Monteurs. Eine Fehlfunktion oder ein Unfall, der die Folge der Nichteinhaltung der Installationsanleitung ist, ist nicht von der Garantie abgedeckt.

Sicherheitsanweisungen

Befolgen Sie beim Einbau diese Anweisungen voll und ganz. Ein unsachgemäßer Einbau kann zu elektrischen Kriechströmen oder einem Brand führen.
Schließen Sie das Gerät zwecks Stromversorgung an einen davon geeigneten 220-240 V / 40 A Einphasenanschluss (oder Dreiphasenanschluss 380-415V 2N) an, mit FI-Schutzschalter. Die elektrische Verkabelung kann sich außergewöhlich erhitzen, wenn der Anschluss nicht korrekt ausgeführrt ist.

Die Elektroarbeiten müssen von einem qualifizierten Elektriker ausgeführrt werden. Unsachgemäß Verkabelungen können zu Kriechströmen oder einem Brand führen.
- Dieses Gerät muss ordnungsgemäß gemäß den gesetzlichen Vorschriften geerdet werden. Der Erdleiterarf nicht mit der Gasleitung, Wasserleitung, Blitzableiter oder Telefon verbunden sein. Dies konnte zu einem Stromschlag im Falle eines Geräteausfalls oder eines Isolierungsdurchschlags führen.
Ein qualifizierter Elektriker muss das Gerät erden. Unsachgemäß Erdung kann zum Stromschlag führen.
Vor dem Einbau ist der Schutzschalter auszuschalten. Dies kann einem Stromschlag vorbeugen.
- Wenn das Stromkabel defekt ist, muss es von einem Servicetechniker ausgetauscht werden, der dazu vom Gerätehersteller zugelassen ist, um Risiken zu vermeiden.
Das Gerätarf nicht demontiert, repariert oder modifiziert werden (z.B. Deckplatte). Dies konnte dazu führen, dass das Gerät nicht normal Funktioniert, und konnte Gefahren bergen.

• Steigen Sie nicht auf das Gerät oderlassenschwere Gegenstände daraufuf fallen. Risse in der Deckplatte können zu Überhitzung, Fehlfunktionen oder Stromschlag führen.
  Fassen Sie keine Teile an, die sehr heißt sind, z.B. die Deckplatte nach Verwendung.
  Das Stromkabel muss korrekt angeschlossen sein, um die Integrität des Anschlusses sicherzustellen. Unsachgemäß Verkabelungen können zu Kriechströmen oder einem Brand führen.
  Die Arbeitsplatte sollen aus hitzebeständigem Material sein. Verwenden Sie jedoch keine lackierten Materialien, da sich diese verfürben konnten. Das Material der Arbeitsplatte sollte die gleiche oder eine höhere Hitzebeständigkeit aufweisen wie beschichtete thermoelasticische Dekofolien. Wenn die Materialien nicht hitzebeständig sind, konnen sie sich verformen oder einen Brand auslösen.
  ■ WARNUNG: Der Hersteller haftet nicht für Schäden an Personen oder Sachen, die durch die Nichtbeachtung der Sicherheitsanweisungen verursacht worden sind, durch Eingriffe in Teile des Gerätes oder durch die Verwendung von Ersatzteilen, die keine Originalersatzteile sind.

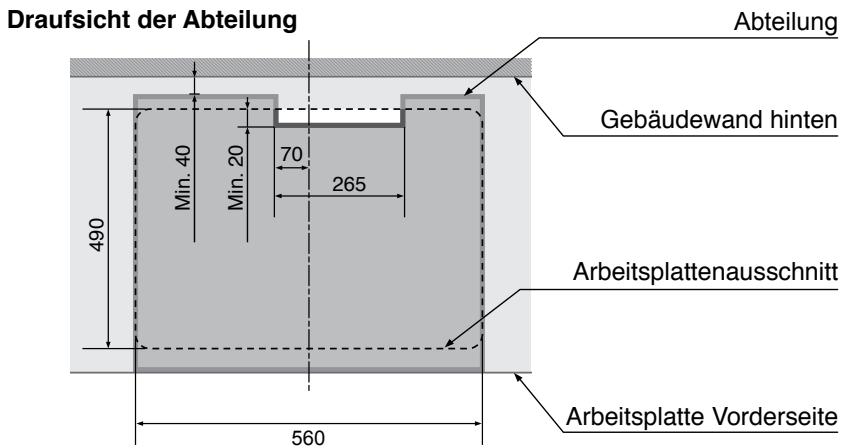

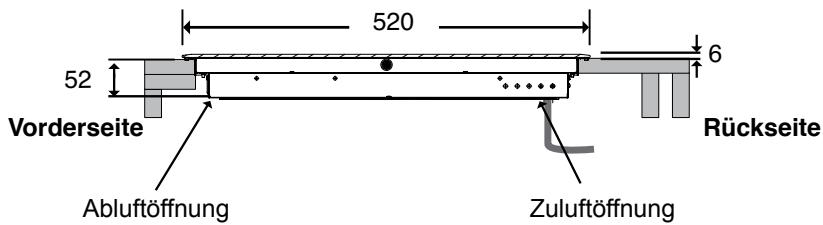

Installations des Gerätes

Weitere Einzelheiten zum Ausschnitt siehe Seite 49.

Zubehör

Klammer

(2 Teile)
SieheSeite53.

Draufsicht

(Abmessungen: mm)

Lange Stromkabel: ca. 1,2 m (Mantellänge: ca. 1,1 m)

Seitenansicht

(Abmessungen: mm)

Wenn eine Abteilung in einen Schrank eingebaut wird

Sorgen Sie für einen Mindestabstand von 20 mm unter der Unterseite des Gerätes für die Luftzirkulation.
Sorgen Sie für einen Mindestabstand von 40 mm hinter der Abteilung.

Beim Einbau über einem Ofen

(Abmessungen: mm)

Dieses Geratarf Nur uber einem Panasonic-Ofen eingebaut werden.
Lassen Sie Freiraum für die Luftzirkulation wie unter gezeigt.

Seitenansicht mit Ofen

Abmessungen des Arbeitsplattenausschnits

(Abmessungen: mm)

KY-B626SL / KY-B626GL können bündig abschiede eingebaut werden.

Bündig abschreibennder Einbau des Gerätes

Nur geeignet für den Einbau auf hitze- und Wasserbeständigen Arbeitsoberflächen wie Marmor, Naturstein, Massivholz (wenn ausgeschnittene Kanten versiegelt sind).
Einbau auf anderen Arbeitsoberflächen nur, wenn vom Hersteller der Arbeitsoberfläche zugelassen.
Entfernen Sie vor dem bündigen Einbau das Polster von der Unterseite des Gerätes.
Die Innenbreite der Basiseinheit muss mindestens so groß sein wie die Innenbreite der Aussparung für das Kochfeld. Damit wird sichergestellt, dass das Gehäuse liegt zur Wartung ausgebaut werden kann.
Vor der Versiegelung muss geprüft werden, dass das Gerät faktioniert. Verfugen Sie den Umfang mit einem hitzebeständigen Silikonmaterial. Glätten Sie die Versiegelung mit einem geeigneten Endverarbeitungsprodukt. Folgen Sie den Herstelleranweisungen für das verwendete Silikon material und schalten Sie das Gerät nicht ein, bevör das Silikonmaterial vol Iständig getrocknet ist.

VORSIGHT

• Beachten Sie die Diagramme für die Aussparungsabmessungen in Granit- und Marmor-Arbeitsoberflächen.
• Verwendung ungeeigneten Silikonmaterials kann permanente Verfarbungen auf Marmor-Arbeitsoberflächen verursachen.

Ausbau des bündig abschiedeend eingebauten Gerätes

Trennen Sie das Gerät von der Netzstromversorgung.
Entfernen Sie die Silikonversiegelung des Umfangs mit einem geeigneten Werkzeug.
Drucken Sie das Gerät von unter nach oben, um es auszubauen.

VORSIGHT

Versuchen Sie nicht, das Gerät durch Ziehen von oben auszubauen.

WARNING

Elektroarbeiten müssen von einem qualifizierten Elektriker ausgeführrt werden.

Elektrische Anforderungen

• Dieses Gerät muss mit der ordnungsgemäßen Spannung und Frequenz versorgt werden und an einen einzelnen, ordnungsgemäß geerdeten Stromkreis angeschlossen werden, der durch einen Schutzschalter oder eine Sicherung geschützt ist. (Das Typschild befindet sich auf der Unterseite des Geräts.)
• Dieses Gerät ist mit keinen anderen Mitteln zur Trennung vom Stromnetz ausgestattet und verfügt über eine Kontaktöffnung an allen Polen, welche für eine vollständige Trennung bei Überspannung der Kategorie III sorgt. Gemäß den Verkabelungsregeln müssen Trenneinrichtungen in allen festen Verkabelungen enthalten sein.
  Einphasiger Wechselstromanschluss 220-240 V, 40 A, 50 Hz muss verwendet werden. (Es ist auch möglich an einen Dreiphasenanschluss anzuschreiben.) Wenn an Aluminiumkabel angeschlossen wird, sind für Aluminium zugelassene Anschlüsse zu verwenden.
  Prufen Sie, welche örtlichen Vorschriften für Elektrik gelten. Wenn das Gerät nicht gemäß den geltenden Vorschriften angeschlossen wird, kann dies zu Gefahrensituationen führen.
  Zeigen Sie dem Kunden nach dem Einbau, wo sich der Schutzschalter für das Gerät befindet.

Einbau eines FI-Schutzschalters

Bauen Sie in den Schaltschrank des Hauses einen FI-Schutzschalter gemäß den geltenden Vorschriften ein.
Richten Sie sich damit nach der folgenden Spezifikation des FI-Schutzschalters. Nennstrom: 40 A, Nennauslösestrom: 30 mA

Elektrobedingungen

1. Strom abschalten.

Schutzschalter ausschalten oder Sicherung für den Stromkreis des Geräts entfernen.

2. Stromkabel anschlieBen.

Schließen Sie das Stromkabel gemäß allen geltenden Vorschriften und Verordnungen an.

Einphasenanschluss (220-240 V ~ 50 Hz)

Schlieben Sie die Kabel gemäß den Anweisungen in der folgenden Tabelle und in der Grafik an:

Anschlusskabel	Verkabelung
N L	⊕: Gelb / Grün (an Erdklemme anschließen)
	N: Grau und Blau zusammen L: Schwarz und Braun zusammen (an stromführung Anschluss anschließen)

Dreiphasenanschluss (380-415 V 2N~ 50 Hz)

Trennen Sie die L-Kabel und schlieben diese gemäß den Anweisungen in der folgenden Tabelle und in der Grafik an:

Anschlusskabel	Verkabelung
N L1 L2	⊕: Gelb / Grün (an Erdklemme anschließen) N: Grau und Blau zusammen L1: Schwarz L2: Braun (an stromführungen Anschluss anschließen)

WARNING

Die Deckplatte nicht demontieren! Angeschlossenes Kabel kann sich dadurch offen und eine Fehlfunktion verursachen.

1. Befestigen Sie die Klemmen am Gerät (2 x hinten).

• Setzen Sie das Gerät auf die obere Verpackung, wenn Sie die Klemmen anbringen, um Schäden an der Arbeitsplatte zu vermeiden.
• Bringen Sie die Klemmenhalter an die LÖcher an der Seite des Gerätes und schieben dann die Klemmen von rechts nach links ein, um das Gerät zu befestigen.

Obere Verpackung

2. Legen Sie das Gerät in den Arbeitsplattenausschnitt und halten es darauf so gerade wie möglich.

• Lassen Sie das Gerät nicht auf die Arbeitsplatte fallen.
• Drücken Sie das Gerät nach unten, um sicherzustellen, dass es auf der Arbeitsplatte aufliegt.
• Stellen Sie sicher, dass der Abstand zwischen Arbeitsplatte und der Unterseite des Gerätes vorne, halten, links und rechts gleich ist.

3. Stromkabel anschlieBen

SieheSeite52.

VORSIGHT

Wenn der Schrank vorne keine Öffnung hat, dann muss die Verkabelung erfolgen, bevor das Gerät in die Arbeitsplatte eingesetzt wird.

Checkliste nach der Installation

Nach der Installation folgende Punkt prüfen und abhaken.

	Checkliste	Geprüft
Aussehen	■ Sicherstellen, dass das Gerät nicht geneigt stehen. ■ Ist die Deckplatte sauber?
Elek- troarbeiten	■ Ist die Stromversorgung einphasig (220-240 V ~) oder dreiphasig (380-415 V 2N~)?
	■ Ist das Gerät geerdet? ■ Werde ein FI-Schutzschalter installiert?
Elektrotest	1. Berühren Sie ①, um den Hauptschalter einszuschalten. ■ Geht das Licht des Hauptschalters an? 2. Berühren Sie die folgenden Tasten, um die Funktion der einzelnen Kochzonen zu prüfen: ■ Linke vordere Kochzone ■ Linke wichtere Kochzone ■ Rechte vordere Kochzone ■ Rechte wichtere Kochzone	Blinken “-”und die Koch-zonenaus-wahl?

• Stellen Sie sichere, dass sie jeder Kochzone und den Hauptschalter ausschalten, nachdem sie den Elektrotest durchgefuhrt haben.
  Übergeben Sie die Bedienungs / Installationsanleitung an den Kunden.

Ich bestätige hiermit, dass die Installation abgeschlossen ist.

Hersteller		Panasonic
Modellbezeichnung		KY-B626SLEPGKY-B626GLEPGKY-B625GBEPG	KY-B615ABEPG	KY-R615ABEPG
Art des Kochfelds		Elektrisch
Anzahl an Kochzonen bzw.Bereichen		4	4
Heiztechnologie		Induktion
Durchmesser derNutzoberfläche (rund)		Nicht zutr.	1 x ø 21,0 cm1 x ø 15,0 cm
Länge und Breite derNutzoberfläche (nicht rund)		4 xL 19,1 cmB 20,0 cm	2 xL 19,1 cmB 20,0 cm
ErrechneterEnergieverbrauch proKochzone oder Bereichpro kg(ECelektrisch Kochen)	Links vorne	187,4 Wh/kg	190,0 Wh/kg
	Links mitte	170,3 Wh/kg	174,5 Wh/kg
	Links hinten	177,2 Wh/kg	176,9 Wh/kg
	Rechts vorne	189,3 Wh/kg	175,4 Wh/kg
	Rechts mitte	183,0 Wh/kg	-
	Rechtshinten	183,8 Wh/kg	183,9 Wh/kg
Errechneter Energieverbrauch für das Kochfeld prokg(ECelektrisches Kochfeld)		181,8 Wh/kg	180,1 Wh/kg
Stromversorgung		Einphasig: 220-240 V ~ 50 HzDreiphasig: 380-415 V 2N~ 50 Hz
Stromverbrauch		7200 W
Abmessungen (ca.)		590 mm (B) 520 mm (T) 58 mm (H)
Anzeigefarbe		Blau	Blau	Rot
MaximalerStromverbrauch proKochzone	Links vorne	2800 W	2800 W
	Rechts vorne	2800 W	3300 W
	Links hinten	2800 W	2800 W
	Rechtshinten	2800 W	1800 W
	Flex-Koch-zone	3600 W	3600 W
Gewicht ohne Verpackung(ca.)		14 kg	13 kg

Geräntspricht IEC 61000-3-12
Dieses Produkt entspricht den Anforderungen der EN 60350-2:2013
(Methode zur Leistungsmessung - Kochfelder)
Hergestellt von: Panasonic Manufacturing U.K. Ltd.
Wyncliffe Road, Pentwyn Industrial Estate, Cardiff, S.Glam. CF23 7XB Großbritannien

Table des matieres

Mode d'emploi 1-41
