DMW-MS1PP - Accessoires photo PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone stéréo à condensateur électret
Marque	PANASONIC
Modèle	DMW-MS1PP
Compatibilité	Appareils photo numériques Panasonic avec prise microphone et griffe porte-accessoires
Directivité	Unidirectionnel (stéréo) / Non directionnel (monaural)
Réponse en fréquence	100 Hz à 20 000 Hz
Sensibilité	-47 dB (0 dB=1 V/Pa, 1 kHz)
Impédance de sortie	600 Ω
Rapport signal/bruit	67 dB ou plus
Alimentation	1 pile AAA (R03 ou LR03) 1,5 V CC
Autonomie des piles	Environ 500 h (manganèse), 1000 h (alcaline)
Dimensions	47,0 mm (L) × 55,0 mm (H) × 158,0 mm (P)
Poids	67,5 g (principal), 76,5 g (pile incluse)
Câble	Mini-fiche stéréo 2,5 mm en forme de L, longueur 140 mm
Sélecteurs	Mode OFF/MONO/STEREO, Coupe-vent WIND CUT OFF/ON
Voyant	Voyant de charge restante de la pile BATTERY
Accessoires fournis	Pile AAA, Pare-vent (microphone à condensateur)
Entretien	Chiffon doux et sec, pas de solvants
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	35% à 80%

FOIRE AUX QUESTIONS - DMW-MS1PP PANASONIC

Comment installer la pile dans le microphone ?

Assurez-vous que le sélecteur de mode est sur OFF. Ouvrez le couvercle du logement de la pile en appuyant sur la marque et en faisant glisser. Insérez la pile AAA en respectant les polarités, puis refermez le couvercle.

Comment monter le microphone sur l'appareil photo ?

Vérifiez que le microphone et l'appareil photo sont éteints. Desserrez l'anneau de verrouillage, glissez le microphone dans la griffe porte-accessoires, puis serrez l'anneau. Connectez la mini-fiche stéréo à la prise [MIC] de l'appareil photo.

Comment choisir entre les modes mono et stéréo ?

Utilisez le sélecteur de mode [OFF/MONO/STEREO]. Position [MONO] pour enregistrer une source sonore devant le microphone en monaural. Position [STEREO] pour enregistrer les sons ambiants en stéréo.

Comment réduire le bruit du vent lors de l'enregistrement ?

Le microphone est équipé d'un pare-vent intégré. Si le vent est fort, réglez le commutateur [WIND CUT OFF/ON] sur [ON] pour réduire davantage le bruit du vent.

Que faire si le voyant BATTERY ne s'allume pas ?

Lorsque vous changez le sélecteur de mode de [OFF] à [MONO] ou [STEREO], le voyant [BATTERY] s'allume temporairement si la pile est suffisante. S'il ne s'allume pas, remplacez la pile par une neuve.

Quels types de piles sont recommandés ?

Utilisez des piles sèches au manganèse AAA (R03) ou des piles alcalines AAA (LR03). Les piles EVOLTA/EVOIA de Panasonic sont également compatibles. N'utilisez pas de piles Ni-Cd, lithium, etc., car Panasonic ne garantit pas le fonctionnement.

Comment nettoyer le microphone ?

Retirez la pile avant le nettoyage. Essuyez le microphone avec un chiffon doux et sec. S'il est très sale, utilisez un chiffon humide puis essuyez avec un chiffon sec. N'utilisez pas de benzène, solvant ou alcool.

Le microphone est-il étanche ?

Non, le microphone n'est pas étanche. Protégez-le de la pluie et des éclaboussures. Si des gouttes d'eau tombent, essuyez-les avec un chiffon sec immédiatement.

Peut-on utiliser le microphone avec un flash externe ou un déclencheur à distance ?

Non, ce microphone ne peut pas être utilisé avec un flash externe ni avec un déclencheur à distance.

Quelle est l'autonomie des piles ?

Avec une pile sèche au manganèse AAA (R03), l'autonomie est d'environ 500 heures. Avec une pile alcaline AAA (LR03), elle est d'environ 1000 heures. Ces durées varient selon les conditions d'utilisation.

MODE D'EMPLOI DMW-MS1PP PANASONIC

Manuel d'utilisation

Microphone stéréo

Microphone stéréo

N° de modèle

N° de modèle

DMW-MS1

LUMIX

Avant de raccorder, régler ou utiliser l'appareil, il est recommandé de lire attentivement le manuel d'utilisation.

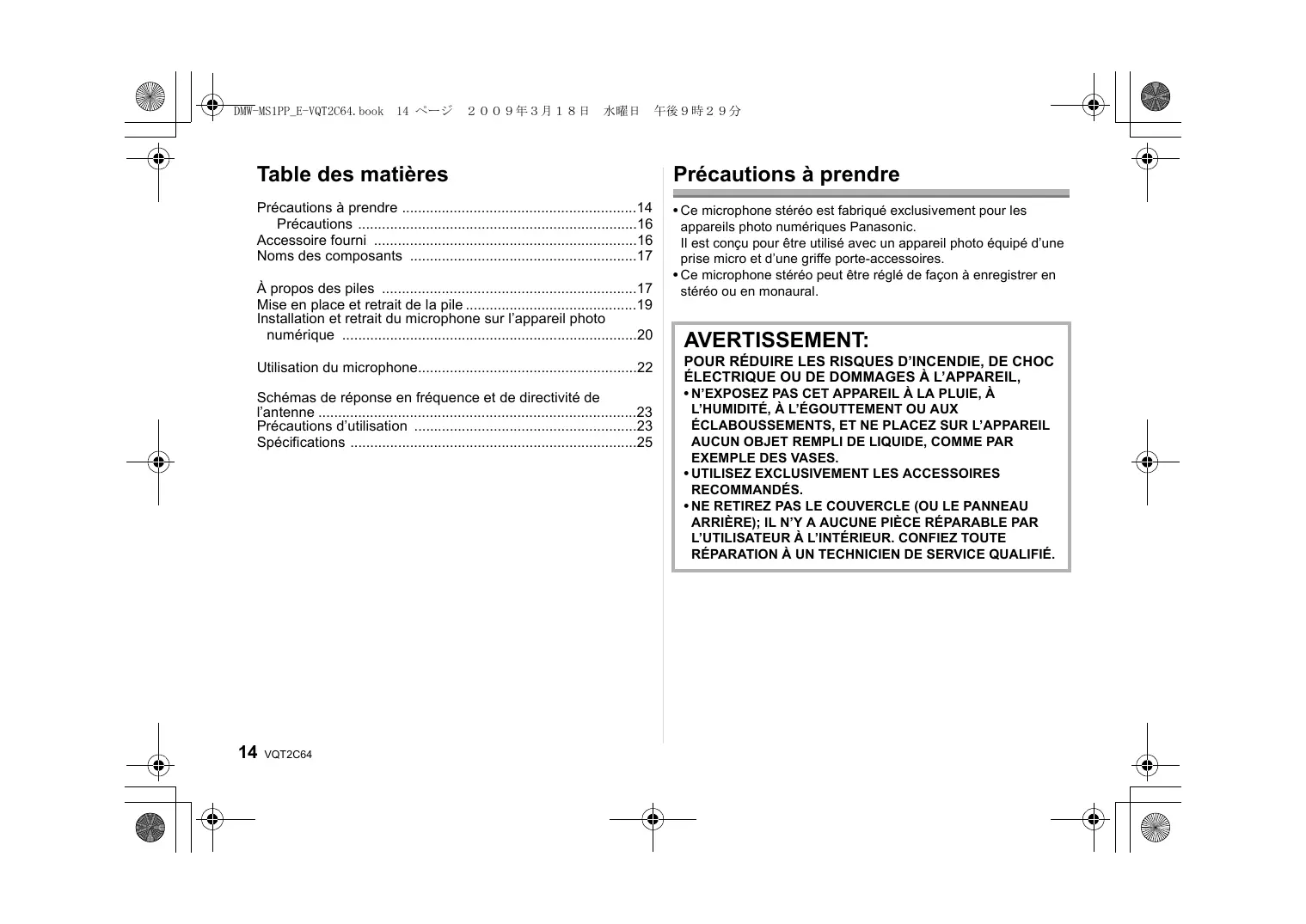

Sommaire

Précautions à prendre 14

Précautions 16

Accessoires fournis 16

Noms des composants 17

À propos des piles 17

Mise en place et retrait de la pile 19

Installation et retrait du microphone sur l'appareil photo numérique 20

Utilisation du microphone 22

Schémas de réponse en fréquence et de directivité de

l'antenne 23

Précautions d'utilisation 23

Spécifications 25

Précautions à prendre

• Ce microphone stéréo est fabriqué exclusivement pour les appareils photo numériques Panasonic.

Il est conçu pour être utilisé avec un appareil photo équipé d'une prise micro et d'une griffe porte-accessoires.

• Ce microphone stéréo peut être réglé de façon à enregistrer en stéréo ou en monaural.

AVERTISSEMENT :

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE DOMMAGES À L'APPAREIL,

N'EXPOSEZ PAS CET APPAREIL À LA PLUIE, À L'HUMIDITÉ, À L'ÉGOUTTEMENT OU AUX ÉCLABOUSSEMENTS, ET NE PLACEZ SUR L'APPAREIL AUCUN OBJET REMPLI DE LIQUIDE, COMME PAR EXEMPLE DES VASES. - UTILISEZ EXCLUSIVEMENT LES ACCESSOIRES RECOMMANDÉS. - NE RETIREZ PAS LE COUVERCLE (OU LE PANNEAU ARRIÈRE) ; IL N'Y A AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR. CONFIEZ TOUTE RÉPARATION À UN TECHNICIEN DE SERVICE QUALIFIÉ.

-Si ce symbole apparaît-

Information sur la mise au rebut dans les pays n'appartenant pas à l'Union européenne

Ce symbole est uniquement valide dans l'Union européenne.

Si vous désirez mettre ce produit au rebut, contactez l'administration locale ou le revendeur et informez-vous de la bonne façon de procéder.

A propos des piles

ATTENTION

Danger d'explosion si la batterie/pile n'est pas remplacée correctement. Remplacez-la uniquement par une batterie/pile identique ou du même type commandée par le fabricant. Suivez les instructions du fabricant pour jeter les batteries/piles usées.

• N'exposez pas les piles à la chaleur et tenez-les éloignées de toute flamme.
• Ne laissez pas les piles dans un véhicule exposé au soleil avec vitres et portes fermées pendant une longue période de temps.

Précautions

A propos de la manipulation du microphone

• Ne soumettez pas le microphone à de fortes vibrations ou à des chocs violents. Cela pourrait non seulement provoquer une défaillance mais aussi endommager le microphone stéréo.
• Le sable et la saleté peuvent causer le mauvais fonctionnement du microphone. Si vous utilisez le microphone à la plage, prenez des mesures pour le protéger du sable et de la saleté.
• Si vous utilisez le microphone par journée pluvieuse ou à la plage, prenez soin de le garder au sec.
• Le microphone n'est pas étanche. Si des gouttes de pluie ou d'eau l'éclaboussent, essuyez l'eau avec un chiffon sec. Si le microphone ne fonctionne plus correctement, consultez le revendeur ou votre service après-vente le plus proche.
• Veuillez lire le manuel d'utilisation de l'appareil photo numérique.

Si le microphone n'est pas utilisé durant une période prolongée

Assurez-vous de retirer la pile du microphone. Si la pile est laissée dans le microphone, un faible courant électrique circulera continuellement même si le microphone est hors marche, déchargeant progressivement la pile. Rangez les piles dans un endroit frais, sans humidité et avec une température la plus constante possible.

La température recommandée est de 15 °C à 25 °C (59 °F à 77 °F) ; l'humidité recommandée est de 40 % à 60 %. Si vous prévoyez de ranger ce microphone et/ou ses piles dans un placard ou une armoire, il est recommandé de les ranger avec un déshydratant (gel de silice).

Accessoire fourni

La vérification doit être effectuée lorsque vous sortez le microphone de l'emballage.

En retirant le microphone de son emballage, vérifiez la présence de l'appareil principal et de ses accessoires, et vérifiez également l'apparence externe ainsi que leur fonctionnement afin de vous assurer qu'ils n'ont subi aucun dommage lors du transport ou de la livraison.

Si vous découvrez un problème, contactez votre vendeur avant d'utiliser le produit.

Pile sèche au manganèse AAA, R03

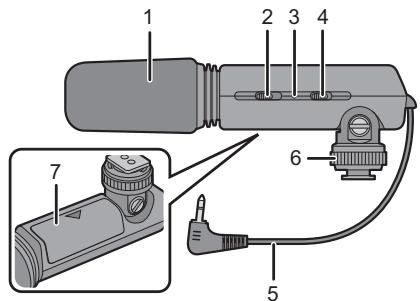

1 Pare-vent (condensateur) 2 Sélecteur de mode [OFF/MONO/STEREO] (P22) 3 Voyant de charge restante de la pile [BATTERY] (P22) 4 Commutateur de coupe-vent [WIND CUT OFF/ON] (P22) 5 Mini-fiche stéréo de 2,5 mm φ en forme de L (P21) 6 Anneau de verrouillage (P20) 7 Couvercle du logement de la pile (P19)

À propos des piles

À propos des types de piles qui peuvent être utilisés

Piles sèches au manganèse AAA (R03)

Piles alcalines AAA (LR03)

• Les piles AAA EVOLTA/AAA EVOIA (nouvelles piles de Panasonic) peuvent également être utilisées.
• La performance des piles utilisées peut différer de façon significative selon la marque utilisée, leur temps d'entreposage depuis leur fabrication et la manière dont elles ont été entreposées.
• La performance des piles diminue temporairement à basse température (sous 10 °C (50 °F)), mais celle-ci est rétablie lorsque la température redevient normale.
• De mauvais fonctionnements peuvent survenir sous certaines températures et conditions d'utilisation. Cependant, ce n'est pas le signe d'un problème.
• Afin de garantir la durée de vie maximale des piles, nous vous conseillons d'éteindre le microphone entre les prises de vues.
• Une fois épuisées, les piles peuvent retrouver leur efficacité en les laissant de côté pendant un moment, mais elles deviendront de nouveau rapidement inutilisables. Pour cette raison, remplacez les piles épuisées par des neuves.

À propos des types de piles avec lesquels le fonctionnement n'est pas garanti

Piles Ni-Cd

Piles au nickel-manganèse

Piles au nickel-métal-hydroure

Piles au lithium

Piles Oxyride (oxy-nickel-hydroxide)

• Panasonic n'offre aucune garantie quant au bon fonctionnement du microphone en utilisant les piles listées ci-dessus. De plus, l'utilisation de ces piles peut causer des fuites d'électrolyte, des pannes, des risques d'explosion, etc.

À propos des piles ayant des formes qui ne peuvent pas être utilisées

• L'installation de piles ayant une forme irrégulière dans le microphone peut causer des fuites d'électrolyte, générer de la chaleur et même causer la rupture des piles.
• Certaines piles vendues sur le marché n'ont aucun revêtement ou seulement une partie de celui-ci : n'utilisez ce genre de piles sous aucun prétexte. (Reportez-vous à l'image ci-dessous.)
• Piles n'ayant aucun revêtement ou piles avec une partie seulement du revêtement

• Piles dont le pôle est plat

■ Manipulation des piles

Une mauvaise manipulation des piles peut causer des fuites d'électrolyte, générer de la chaleur et même causer la rupture des piles. Suivez les précautions suivantes.

N'exposez pas les piles à de l'eau ou à de l'eau de mer et ne permettez pas que les pôles deviennent humides. - Ne retirez pas leur revêtement externe ou ne les endommagez d'aucune façon. - Ne faites pas tomber les piles, ne les cognez pas à d'autres objets ou ne les soumettez à aucun autre type de choc fort. - Arrêtez d'utiliser les piles dès les premiers signes de fuite d'électrolyte, de déformation, de décoloration ou de n'importe quel autre type de problème. - Ne rangez pas les piles dans des endroits où la température et/ou l'humidité sont trop élevées. - Gardez les piles hors de la portée des enfants. - Retirez la pile du microphone si vous n'avez pas l'intention de l'utiliser pendant une période prolongée. - La pile pourrait être chaude immédiatement après avoir utilisé le microphone. Avant de retirer la pile, mettez le microphone hors marche et attendez que la pile refroidisse. - À basse température [sous 10°C (50°F)], l'autonomie des piles se détériorera et la durée de fonctionnement du microphone sera considérablement réduite. L'autonomie des piles a tendance à être plus courte jusqu'à ce que ce soient des piles alcalines/au manganèse ; il est donc recommandé de les réchauffer dans vos poches avant de les utiliser. En réchauffant les piles dans votre poche, évitez le contact direct avec un briquet et autres objets en métal tels qu'un réchauffeur de poche. - L'autonomie du microphone pourrait également être réduite si les électrodes ⊕ et ⊖ sont exposées aux graisses de la peau ou d'autres types de saletés. Avant de mettre la pile en place, nettoyez les électrodes ⊕ et ⊖ avec un chiffon sec et doux.

Si de l'électrolyte s'échappe de la pile, essuyez-en bien toutes les traces à l'intérieur du logement de la pile et mettez en place une pile neuve ou une pile au nickel-métal hydrure complètement chargée.

Si vous avez de l'électrolyte sur vos mains ou vos vêtements, rincez-le complètement avec de l'eau. Si vous avez de l'électrolyte dans les yeux, vous risquez de perdre la vue. Dans un tel cas, ne frottez pas vos yeux mais nettoyez-les immédiatement avec de l'eau claire, et consultez votre médecin.

Durée de vie des piles

Piles utilisées	Autonomie
Piles sèches au manganèse AAA (R03)	Environ 500 h
Piles alcalines AAA (LR03)	Environ 1000 h

Conditions d'utilisation

• Température : 23°C (73,4°F)

Nota

• L'autonomie du microphone peut varier légèrement selon l'état de rangement des piles et les conditions d'utilisation.

Mise en place et retrait de la pile

• Vérifiez que le microphone est hors marche. (Assurez-vous que le sélecteur de mode est réglé sur [OFF].)

1. Ouvrez le couvercle du logement de la pile.

• Appuyez sur la marque [ ] sur le couvercle dans le sens indiqué par la flèche ① et faites-le glisser dans le sens indiqué par la flèche ②.

2. Respectez les polarités (⊕, ⊖) lors de la mise en place de la pile.

3. Refermez le couvercle du logement de la pile.

Nota

• Lorsque vous avez terminé d'utiliser le microphone, retirez la pile.
• Gardez les piles de format AAA hors de portée des enfants pour prévenir l'ingestion accidentelle.
• Gardez le couvercle hors de portée des enfants pour prévenir l'ingestion accidentelle.

Installation et retrait du microphone sur l'appareil photo numérique

• Vérifiez que le microphone et l'appareil photo numérique sont hors marche. (Installer le microphone sur, ou le retirer de, l'appareil photo tandis que celui-ci est en marche peut provoquer des problèmes et n'est pas recommandé.)

Installation du microphone

1 Desserrez l'anneau de verrouillage.

• N'employez pas plus de force que nécessaire sur l'anneau de verrouillage.

2 Faites glisser le microphone sur la griffe porte-accessoires de l'appareil photo jusqu'à ce qu'il soit complètement inséré.

3 Tournez l'anneau de verrouillage dans la direction de la flèche jusqu'à ce qu'il arrête de tourner.

4 Raccordez fermement la mini-fiche stéréo à la prise [MIC] de l'appareil photo.

• Il est possible d'ajuster l'angle du microphone tel qu'illustré. Assurez-vous que la connexion du microphone stéréo ne se débranche pas de l'appareil photo pendant son utilisation.

Retrait du microphone

Desserrez complètement l'anneau de verrouillage et retirez le microphone de la griffe porte-accessoires.

Nota

• Tenez le microphone par l'anneau de verrouillage lors de la mise en place ou du retrait de celui-ci.

Utilisation du microphone

■ Positionnement du sélecteur de mode

Sélecteur de mode [OFF/MONO/STEREO]

[OFF]	Mise en marche du microphone.
[MONO]	Enregistrement d'une source sonore devant le microphone en mode monaural.
[STEREO]	Enregistrement dessons ambianten stéréo.

Voyant de charge restante de la pile [BATTERY]

Lorsque le sélecteur de mode est changé de la position [OFF] à [MONO] ou à [STEREO], le voyant de charge restante de la pile [BATTERY] s'allumera temporairement si la charge de la pile est suffisante. Si le voyant de charge restante de la pile [BATTERY] ne s'allume pas, remplacez la pile.

■ Positionnement du commutateur de coupe-vent [WIND CUT OFF/ON]

Ce microphone est équipé d'un pare-vent conçu pour réduire le bruit du vent. Si, par vent très fort, le pare-vent est insuffisant, réglez le commutateur de coupe-vent [WIND CUT OFF/ON] à la position [ON] pour réduire davantage le bruit du vent.

Commutateur de coupe-vent [WIND CUT OFF/ON]

[OFF]	Le microphone devrait normalement être utilisé avec ce réglage.
[ON]	Réglez le commutateur de coupe-vent [WIND CUT OFF/ON] sur cette position pour réduire le bruit du vent.

Nota

• Bien qu'il soit possible de changer le réglage du sélecteur de mode [OFF/MONO/STEREO] ou du commutateur de coupe-vent [WIND CUT OFF/ON] pendant l'enregistrement, le bruit causé par le changement pourrait être enregistré.
• Lors du raccordement du microphone, la fonction [COUPE-VENT] ne peut être réglée sur l'appareil photo. Réglez-la au moyen du microphone.

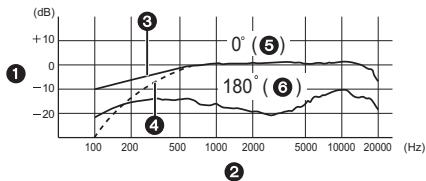

Schémas de réponse en fréquence et de directivité de l'antenne

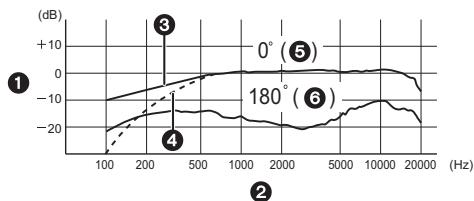

Réponse en fréquence (Commutateur de coupe-vent [WIND CUT OFF/ON])

1 Réponse 3 Coupe-vent désactivé (OFF) Avant

2 Fréquence 4 Coupe-vent activé ("ON") 6 Arrière

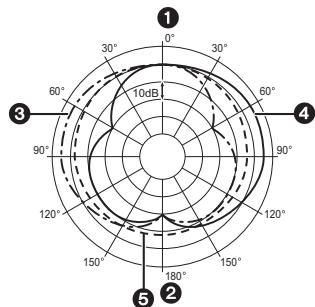

• Directivité de l'antenne

1 Avant 3 Stéréo (gauche) 5 Monophonique

2 Arrière 4 Stéréo (droite)

Précautions d'utilisation

À propos du microphone

N'utilisez pas le microphone à proximité d'émetteurs radio ou de lignes à haute tension.

• Si vous enregistrez près d'émetteurs radio ou de lignes à haute tension, des effets indésirables pourraient affecter la vente ou l'audio enregistré.

Gardez le microphone loin des vaporisateurs d'insecticide ou d'autres substances volatiles.

• Si le microphone est exposé à ces vaporisateurs ou substances, son boîtier extérieur peut s'abîmer et/ou son revêtement peut s'écailler.
• Ne laissez pas le microphone en contact avec tout objet fabriqué en caoutchouc ou en PVC pendant une période prolongée.

Ne transportez pas le microphone s'il est encore fixé sur l'appareil photo.

• En aucune circonstance vous ne devez ranger le microphone dans les endroits indiqués ci-dessous, car cela pourrait causer des problèmes d'utilisation ou de mauvais fonctionnement.

- À la lumière directe du soleil ou sur la plage en été - Dans des endroits ayant des niveaux de température et d'humidité élevés ou dans des endroits où les changements de température et d'humidité sont prononcés - Dans des endroits ayant une forte concentration de sable, de poussière ou de saleté - Où il y a du feu - Près de radiateurs, climatiseurs, humidificateurs - Où l'eau pourrait mouiller le microphone - Où il y a des vibrations - À l'intérieur d'un véhicule

• Ce microphone ne peut être utilisé avec un flash externe.
• Ce microphone ne peut pas être utilisé avec un déclencheur à distance.
• Ne faites pas tomber le microphone, ne le cognez pas contre d'autres objets et ne le soumettez à aucun autre type de choc.
• Une fiche souillée pourrait causer un mauvais contact. Assurez-vous de nettoyer la fiche avec un chiffon sec et doux avant de la raccorder au microphone.
• Évitez de brancher ou de débrancher le microphone stéréo pendant que l'appareil photo est en marche.
• Si le microphone ne doit pas être utilisé pendant une période prolongée, la moisissure ou d'autres problèmes peuvent causer une panne du microphone. Nous vous conseillons de vérifier le fonctionnement du microphone avant de l'utiliser.
• Prenez soin de ne pas mettre trop de pression sur le pare-vent. Cela pourrait causer un mauvais fonctionnement.

Nettoyage

Retirez la pile avant de nettoyer le microphone. Essuyez ensuite le microphone avec un chiffon doux et sec.

• Si le microphone est très sale, il peut être nettoyé avec un chiffon humide puis essuyé avec un chiffon sec.
• N'utilisez pas de benzène, de solvant ou d'alcool pour nettoyer le microphone. L'utilisation de solvants peut abîmer le boîtier ou son revêtement peut s'écailler.
• Lors de l'utilisation d'un chiffon chimique, assurez-vous de suivre les directives sur l'emballage du chiffon.

À propos des piles

Assurez-vous de retirer la pile du microphone si vous n'avez pas l'intention de l'utiliser pendant une période prolongée. Si la température est trop élevée ou trop basse, les bornes peuvent rouiller et causer un mauvais fonctionnement.

Si vous échappez la pile, vérifiez que le boîtier ou les bornes de celle-ci ne soient pas endommagés avant de l'utiliser à nouveau.

• L'insertion d'une pile abîmée endommagera le microphone.

Emmenez des piles de rechange lorsque vous partez.

• Sachez que la durée de fonctionnement des piles diminue à basse température comme celle des pistes de ski.

Mise au rebut des piles usagées.

• Les piles ont une vie limitée.
• Ne jetez pas les piles dans le feu car cela pourrait provoquer une explosion.

Ne mettez pas les bornes des piles en contact avec des objets métalliques (comme des colliers, épingles, etc.).

• Ceci peut causer un court-circuit ou générer de la chaleur et vous pouvez être gravement brûlé si vous touchez les piles.

N'essayez pas de recharger les piles alcalines.

Ne jetez pas les piles dans le feu ou ne les exposez pas à une chaleur excessive comme celle du soleil.

Alimentation

requiert : 1,5 V c.c.

Types de piles recommends	Piles sèches au manganès AAA (R03)×1/ Piles alcalines AAA (LR03)×1
Modèle	Microphone à condensateur électret
Caracteristiques directionnelles	Unidirectionnel (stéreo) Non-directionnel (monaural)
Réponse en fréquence	100 Hz à 20 000 Hz
Sensibilité	- 47 dB (0 dB=1 V/Pa, 1 kHz)
Impédance de sortie	600 Ω
Rapport signal sur bruit	67 dB ou plus
Fil	Mini-fiche stéreo de 2,5 mm φ en forme de L (longueur 140 mm)
Sélecteur	Sélecteur de mode [OFF/MONO/STEREO] Commutateur de coupe-vent [WIND CUT OFF/ON]
Dimensions	Environ 47,0 mm (L)×55,0 mm (H)× 158,0 mm (P) [1 7/8 po (L)×2 3/16 po (H)×6 3/4 po (P)] (excluant le fil)
Poids	Environ 67,5 g/2,381 oz (appareil principal) Environ 76,5 g/2,698 oz (pile incluse)
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Humidité de fonctionnement	35 % à 80 %

Panasonic

Précautions à prendre 26

Précautions 28

Accessoires fournis 28

Noms des composants 29

À propos des piles 29

Insertion et retrait de la pile de l'appareil 31

Montage et retrait de l'objet d'un appareil photo numérique 32

Pour utiliser le Microphone 34

Réponse en fréquence et diagrammes de modèle de directivité 35

Précautions d'utilisation 35

Spécifications 37

Précautions à prendre

• Ce microphone stéréo est exclusivement destiné aux appareils photo numériques de Panasonic.

Il est conçu pour être utilisé avec un appareil numérique équipé d'une prise microphone et d'une griffe porte-accessoire.

• Ce microphone stéréo peut être commuté pour enregistrer des sons en stéréo ou en monaural.

AVERTISSEMENT :

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU D'ENDOMMAGEMENT DU PRODUIT,

N'EXPOSEZ PAS CET APPAREIL À LA PLUIE, À L'HUMIDITÉ, AUX ÉCLABOUSSURES ET NE PLACEZ PAS D'OBJET REMPLI D'EAU, TEL QU'UN VASE, PRÈS DE L'APPAREIL. N'UTILISEZ QUE LES ACCESSOIRES RECOMMANDÉS. - NE RETIREZ PAS LE CACHE (OU L'ARRIÈRE) ; IL N'Y A AUCUNE PARTIE RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR. VEUILLEZ VOUS ADRESSER À UN PERSONNEL QUALIFIÉ.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Cd

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la directive relative au produit chimique concerné.

À propos des piles

MISE EN GARDE

Une batterie de remplacement inappropriée peut exploser. Ne remplacez qu'avec une batterie identique ou d'un type recommandé par le fabricant. L'élimination des batteries usées doit être faite conformément aux instructions du fabricant.

• Ne pas l'exposer à une source de chaleur ou près d'un feu.
• Ne laissez pas la batterie à l'intérieur d'un véhicule exposé directement à la lumière du soleil, portières et fenêtres fermées, pendant un long moment.

Précautions

À propos de la manipulation de l'élément

• Ne soumettez pas cet appareil à de fortes vibrations ou à des chocs. Cela causerait non seulement un mauvais fonctionnement de l'appareil mais causerait également une panne du microphone stéréo.
• Le sable et la saleté peuvent causer le mauvais fonctionnement de l'élément. Si vous utilisez l'élément à la plage, prenez des mesures pour le protéger du sable et de la saleté.
• En utilisant cet appareil les jours de pluie ou à la plage, prenez soin de le garder au sec.
• L'objet n'est pas étanche. Si des gouttes de pluie ou d'eau l'éclaboussent, essuyez l'eau avec un chiffon sec. Si l'objet ne fonctionne plus correctement, consultez le revendeur ou votre service après-vente le plus proche.
• Veuillez lire le manuel d'utilisation de l'appareil photo numérique.

Si l'élément n'est pas utilisé durant une période prolongée

• Soyez absolument sûr de retirer la pile de cet appareil.
• Si la pile est laissée à l'intérieur de l'appareil, le courant continuera à se décharger même si l'appareil est éteint, et elle se déchargera graduellement.
• Rangez les piles dans un endroit frais, sans humidité et avec une température la plus constante possible.

(La température recommandée est de : 15°C à 25°C ; l'humidité recommandée est de : 40% à 60%) - Si vous prévoyez de ranger cet appareil et/ou ses piles dans un placard ou une armoire, il est recommandé de les ranger avec un déshydratant (gel de silice).

Accessoires fournis

La vérification doit être effectuée lorsque vous sortez l'appareil de l'emballage.

En retirant l'appareil de son emballage, vérifiez la présence de l'appareil principal et de tous ses accessoires, et vérifiez également l'apparence externe ainsi que leur fonctionnement afin de vous assurer qu'ils n'ont subi aucun dommage lors du transport ou de la livraison.

Si vous découvrez un problème, contactez votre vendeur avant d'utiliser le produit.

Pile manganèse

AAA, R03

1 Protection Vent (Microphone à condensateur) 2 Sélecteur de Mode Off/On [OFF/MONO/STEREO] (P34) 3 Voyant de contrôle de la batterie [BATTERY] (P34) 4 Commutateur [WIND CUT OFF/ON] (P34) 5 Cordon mini-prise stéréo φ 2,5 mm en forme de L (P33) 6 Anneau de verrouillage (P32) 7 Couvercle du logement des piles (P31)

À propos des piles

À propos des types de piles qui peuvent être utilisés

Piles sèches manganèse AAA (R03)

Piles sèches alcalines AAA (LR03)

• Les piles AAA EVOLTA/AAA EVOIA (nouvelles piles de Panasonic) peuvent également être utilisées.
• La performance des piles utilisées peut différer de façon significative selon la marque utilisée, leur temps d'entreposage depuis leur fabrication et la manière dont elles ont été utilisées.
• La performance des piles diminue temporairement à basse température (sous 10°C), mais elle est rétablie lorsque la température redevient normale.
• De mauvais fonctionnements peuvent survenir sous certaines températures et conditions d'utilisation. Cependant, ce n'est pas le signe d'un problème.
• Pour que les piles fonctionnent le plus longtemps possible, nous vous conseillons d'éteindre l'appareil chaque fois qu'il n'est plus utilisé.
• Une fois épuisées, les piles peuvent retrouver leur efficacité en les laissant de côté pendant un moment, mais elles deviendront de nouveau rapidement inutilisables. Pour cette raison, remplacez les piles épuisées par des neuves.

À propos des types de piles avec lesquels le fonctionnement n'est pas garanti

Piles Ni-Cd

Piles au nickel-manganèse

Accumulateur nickel-hydrogène

Piles au lithium

Piles sèches Oxyride (oxy-nickel-hydroxide)

• Panasonic n'offre aucune garantie quant au bon fonctionnement de l'appareil en utilisant les piles listées ci-dessus. En outre, l'utilisation de ces piles peut avoir comme conséquence une fuite d'électrolyte, une panne de courant, un risque d'explosion, etc.

À propos des piles ayant des formes qui ne peuvent pas être utilisées

• L'installation de piles ayant une forme irrégulière dans l'appareil peut causer des fuites d'électrolyte, générer de la chaleur et même causer la rupture des piles.
• Certaines piles vendues sur le marché n'ont aucun revêtement ou seulement une partie de celui-ci : n'utilisez ce genre de piles sous aucun prétexte. (Reportez-vous à l'image ci-dessous.)
• Piles n'ayant aucun revêtement ou piles avec une partie seulement du revêtement

• Piles dont le pôle est plat

■ Manipulation des piles

Une mauvaise manipulation des piles peut causer des fuites d'électrolyte, générer de la chaleur et même causer la rupture des piles. Suivez les précautions suivantes.

• N'exposez pas les piles à de l'eau ou à de l'eau de mer et ne permettez pas que les pôles deviennent humides.
• Ne retirez pas leur revêtement externe ou ne les endommagez d'aucune façon.
• Ne faites pas tomber les piles, ne les cognez pas contre d'autres objets et ne les soumettez à aucun autre type de choc fort.
• Arrêtez d'utiliser les piles dès les premiers signes de fuite d'électrolyte, de déformation, de décoloration ou de tout autre type de problème.
• Ne rangez pas les piles dans des endroits où la température et/ou l'humidité sont trop élevées.
• Gardez les piles hors de la portée des enfants.
• Retirez la pile de l'appareil chaque fois que vous avez l'intention de ne plus utiliser celui-ci pendant une longue période.
• La pile peut être chaude immédiatement après son utilisation. Avant de la retirer de l'appareil, éteignez celui-ci et attendez que la température de la pile chute.
• À basse température (sous 10°C), les performances de la pile seront amoindries et la durée d'utilisation de l'appareil sera réduite. La durée d'utilisation de la pile tend à être particulièrement réduite s'il s'agit d'une pile alcaline/manganèse, donc réchauffez-la dans votre poche avant de l'utiliser. En réchauffant les piles dans votre poche, évitez le contact direct avec un briquet et autres objets en métal tels qu'un réchauffeur de poche.
• La durée d'utilisation de cet appareil peut également être fortement réduite si les bornes ⊕ et ⊙ de la pile sont exposées au gras de la peau ou à d'autres formes de saleté. Avant d'installer la pile, essuyez soigneusement les bornes ⊕ et ⊙ à l'aide d'un chiffon doux et sec.

Si une fuite d'électrolyte a eu lieu, retirez toutes les traces gênantes dans le compartiment de la pile, puis réintroduisez une nouvelle pile.

Si vous avez de l'électrolyte sur vos mains ou vos vêtements, rincez-le complètement avec de l'eau. Si vous avez de l'électrolyte dans les yeux, vous risquez de perdre la vue. Dans un tel cas, ne frottez pas vos yeux mais nettoyez-les immédiatement avec de l'eau claire, et consultez votre médecin.

Durée de vie des piles

Piles utilisées	Durée d'utilisation
Piles sèches Manganèsee AAA (R03)	Environ 500 h
Piles sèches alcalines AAA (LR03)	Environ 1.000 h

Conditions d'utilisation

• Température : 23°C

Note

• La durée d'utilisation diffère légèrement selon les conditions de rangement et d'utilisation de la pile.

Insertion et retrait de la pile de l'appareil

• Vérifiez que l'appareil est éteint. (Assurez-vous que le sélecteur de mode Off/On est réglé sur [OFF].)

1. Ouvrez le cache de la pile.

• Appuyez sur la marque [ ] du cache dans la direction de la flèche ① et faites glisser le cache en direction de la flèche ②.

2. En introduisant la pile, assurez-vous que les bornes ⊕ et ⊖ de celle-ci sont correctement alignées.

3. Fermez le cache de la pile.

Note

• Après avoir utilisé l'appareil, retirez la pile.
• Conservez la pile AAA hors de portée des enfants pour éviter qu'ils puissent l'avaler.
• Conservez le cache de la pile hors de portée des enfants pour éviter qu'ils puissent l'avaler.

Montage et retrait de l'objectif d'un appareil photo numérique

• Vérifiez que l'objectif et l'appareil photo numérique sont éteints. (Monter l'objectif sur, ou le retirer de, l'appareil photo tandis que celui-ci est allumé peut provoquer des problèmes et n'est pas recommandé.)

Montage de l'objectif

1. Desserrez l'anneau de verrouillage.

• N'employez pas plus de force que nécessaire sur l'anneau de verrouillage. 2. Glissez l'objectif dans la griffe porte-accessoires de l'appareil photo numérique, en vous assurant qu'il est complètement inséré.

3 Tournez la bague de verrouillage en direction de la flèche jusqu'à ce qu'elle s'arrête.

4 Connectez le cordon de la mini-prise stéréo à la prise [MIC] de l'appareil photo numérique.

• Vous pouvez régler l'angle du microphone dans l'amplitude montrée sur l'illustration.
• Faites attention à ce que la connexion ne se relâche pas pendant l'utilisation.

Retrait de l'élément

Desserrez complètement l'anneau de verrouillage et retirez l'élément de la griffe porte-accessoires.

Note

• Tenez la bague de verrouillage en fixant ou en retirant le microphone.

Pour utiliser le Microphone

Pour changer le Sélecteur de Mode Off/On

Sélecteur de Mode Off/On [OFF/MONO/STEREO]

[OFF]	Éteignez l'alimentation du microphone.
[MONO]	Enregistre lessons à l'avant de l'appareil photo numérique en monaural.
[STEREO]	Enregistre lessons dans une large zone en sté reproduction.

Voyant de contrôle de la pile [BATTERY]

• Si le Sélecteur de Mode Off/On est changé de [OFF] à [MONO] ou [STEREO], le voyant de contrôle de la pile [BATTERY] s'allumera temporairement si la pile est chargée. Si le voyant de contrôle de la pile [BATTERY] ne s'allume pas, remplacez la pile.

Pour changer le commutateur [WIND CUT OFF/ON]

Ce microphone est équipé d'une protection contre le vent qui a été conçue pour couper le bruit du vent, mais si le vent est trop fort et que la protection contre le vent ne suffit pas pour couper ce bruit, réglez le commutateur [WIND CUT OFF/ON] sur [ON] pour le réduire encore plus.

⟨Ĉ⟩ Commutateur [COUPE VENT ARRÊT/MARCHE]

[OFF]	Le microphone devrait être habituellément utilisé dans cette position.
[ON]	Réglez le commutateur [WIND CUT OFF/ON] sur cette position pour réduire le bruit du vent.

Remarque

• Bien que vous puissiez changer le réglage du sélecteur de mode Arrêt/Marche ou du commutateur [COUPE VENT ARRÊT/MARCHE] pendant l'enregistrement, le son du changement du commutateur peut être enregistré.
• Lorsque cet appareil est connecté, [COUPE VENT] ne peut pas être réglé sur l'appareil photo numérique. Réglez-le à l'aide de cet appareil.

Réponse en fréquence et diagrammes de directivité

Réponse en fréquence (COUPE VENT ARRÊT/MARCHE)

1 Réponse 3 Coupe-vent Arrêt 5 Avant

2 Fréquence 4 Coupe-vent Marche 6 Arrière

Diagramme de directivité

1 Avant 3 Stéréo (Gauche) 5 Monophonique

2 Arrière 4 Stéréo (Droite)

Précautions d'utilisation

À propos de l'élément

Ne pas utiliser l'appareil près d'un émetteur radio ou de lignes à haute tension.

• L'utilisation de l'appareil photo à proximité d'un émetteur radio ou de lignes à haute tension pourrait nuire à l'image ou au son.

Gardez l'élément loin des vaporisateurs d'insecticide ou autres substances volatiles.

• Si l'élément est exposé à ces vaporisateurs ou substances, son boîtier extérieur peut s'abîmer et/ou sa couleur peut s'écailler.
• Ne laissez pas l'élément en contact avec tout objet fabriqué en caoutchouc ou en PVC pendant une période prolongée.

Ne transportez pas l'objet s'il est encore fixé sur l'appareil photo.

• En aucune circonstance vous ne devez ranger l'élément dans les endroits indiqués ci-dessous, car cela pourrait causer des problèmes d'utilisation ou de mauvais fonctionnement.
• À la lumière directe du soleil ou sur la plage en été.
• Dans des endroits ayant des niveaux de température et d'humidité élevés, ou dans des endroits où les changements de température et d'humidité sont prononcés.
• Dans des endroits ayant une forte concentration de sable, de poussière ou de saleté, ou là où il y a du feu.
• Près de radiateurs, climatiseurs, humidificateurs.
• Où l'eau pourrait mouiller l'élément, ou là où il y a des vibrations.
• À l'intérieur d'un véhicule.
• L'appareil ne peut pas être utilisé avec un flash externe. L'appareil ne peut pas être utilisé avec une télécommande.
• Ne faites pas tomber l'élément, ne le cognez pas à d'autres objets et ne le soumettez à aucun autre type de choc.
• Une prise sale peut provoquer un faux contact. Essuyez la prise à l'aide d'un chiffon doux et sec avant d'utiliser le microphone.
• Ne connectez pas et ne déconnectez pas la mini-prise stéréo si l'appareil photo numérique est allumé.
• Si l'objet ne doit pas être utilisé durant une période prolongée, la moisissure ou d'autres problèmes peuvent causer une panne de l'objet. Nous vous conseillons de vérifier le fonctionnement de l'objet avant de l'utiliser.
• Prenez soin de ne pas trop forcer sur la protection contre le vent. Cela pourrait causer un mauvais fonctionnement.

Nettoyage

Avant de nettoyer l'appareil, retirez la pile. Puis essuyez l'appareil avec un chiffon sec et doux.

• Si l'appareil est très sale, il peut être nettoyé en retirant la saleté avec un chiffon mouillé et essoré, puis avec un chiffon sec.
• N'utilisez pas de solvants tels que le benzène, le diluant, l'alcool, le liquide vaisselle, etc., pour nettoyer l'appareil, cela abîmerait le boîtier externe ou écaillerait le revêtement.
• En utilisant une lingette chimique, faites attention aux instructions jointes.

À propos des piles

Assurez-vous de retirer la pile si vous ne devez plus utiliser l'appareil pendant un long moment.

• Si la température est trop élevée ou trop basse, les bornes peuvent rouiller et causer un mauvais fonctionnement.

Si vous faites accidentellement tomber la pile, vérifiez si le corps de celle-ci ou ses bornes ne sont pas abîmées. - L'insertion d'une pile abîmée dans l'appareil peut l'endommager. Emmenez des piles de rechange lorsque vous partez. - Sachez que la durée de fonctionnement des piles diminue à basse température comme celle des pistes de ski.

Mise au rebut des piles usées.

• Les piles ont une vie limitée.
• Ne jetez pas les piles dans le feu car cela pourrait provoquer une explosion.

Ne mettez pas les bornes des piles en contact avec des objets métalliques (comme des colliers, épingles, etc.).

• Ceci peut causer un court-circuit ou générer de la chaleur et vous pouvez être gravement brûlé si vous touchez les piles.

N'essayez pas de recharger les piles alcalines.

Ne jetez pas les piles dans le feu ou ne les exposez pas à une chaleur excessive comme celle du soleil.

Alimentation

requis : 1,5 V c.c.

Types de piles recommends	Piles sèches Manganès AAA (R03)×1/ Piles sèches alcalines AAA (LR03)×1
Modèle	Microphone electrostatique à electret
Caracteristiques de la directivité	Unidirectionnel (stéréo) Non directionnel (monaural)
Réponse en fréquence	100 Hz à 20.000 Hz
Sensibilité	-47 dB (0 dB=1 V/Pa, 1 kHz)
Impédance de sortie	600 Ω
Ratio S/N	67 dB ou plus
Cordon	Cordon mini-prise stéréo φ 2,5 mm en forme de L (longueur 140 mm)
Commutateur	Sélecteur de Mode Off/On [OFF/MONO/STEREO] Commutateur [WIND CUT OFF/ON]
Dimensions	Environ 47,0 mm (L)×55,0 mm (H)×158,0 mm (P) (sauf partie cordon)
Poids	Environ 67,5 g (unité principale) Environ 76,5 g (piles incluses)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	35% à 80%
