EY7440 - Outil électrique PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse sans fil
Marque	Panasonic
Modèle	EY7440
Alimentation	Batterie Li-ion 14,4 V CC, capacité 3 Ah (modèle EY9L40)
Vitesse à vide	Basse : 60 - 400 min⁻¹ ; Haute : 200 - 1350 min⁻¹
Couple maximal	26 N·m (vitesse basse) ; 8,8 N·m (vitesse haute)
Couple de serrage de l'embrayage	18 réglages, de 0,5 à 4,4 N·m
Capacité du mandrin	1,5 mm - 13 mm (mandrin sans clé)
Capacités de perçage recommandées	Bois : 35 mm ; Métal : 13 mm
Capacités de vissage recommandées	Vis machine M5 ; Vis à bois 6,8 mm ; Vis auto-perceuse 6 mm
Longueur totale	191 mm
Poids (avec batterie)	1,6 kg
Fonctions principales	Mandrin sans clé, lumière DEL, crochet de ceinture, frein électronique, protection contre surchauffe et décharge excessive
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser d'eau ni de solvant
Sécurité	Porter des lunettes ; ne pas toucher les parties métalliques lors du perçage mural ; verrouiller le commutateur en position centrale pour le transport
Pièces détachées et réparabilité	Utiliser uniquement des accessoires compatibles ; contacter un concessionnaire agréé pour toute réparation
Chargeur	Modèle EY0L80, durée de charge 35 min (utile) / 50 min (pleine)
Informations générales	Batterie Li-ion rechargeable ; recyclage selon réglementation locale ; ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - EY7440 PANASONIC

Comment charger la batterie du Panasonic EY7440 ?

Utilisez le chargeur EY0L80. Branchez-le sur secteur, insérez la batterie en alignant les repères. Le voyant vert clignote rapidement lorsque la charge est terminée. La batterie neuve ou inutilisée depuis longtemps doit être chargée 24 h pour retrouver sa pleine capacité (pour Ni-MH/Ni-Cd).

Comment sélectionner la vitesse sur la perceuse EY7440 ?

Utilisez le commutateur de sélection de vitesse (BAS-HAUT) situé sur le dessus de l'outil. Ne l'actionnez pas pendant que la gâchette est enfoncée. La vitesse basse (60-400 tr/min) donne un couple élevé, la haute (200-1350 tr/min) pour les travaux rapides.

Comment régler le couple de serrage de l'embrayage ?

Tournez la bague de réglage de l'embrayage sur l'un des 18 crans (chiffres) ou sur la position 'éclair' (perçage). Le couple augmente avec le numéro. Testez d'abord sur une chute pour ajuster.

Que faire si le témoin de surchauffe clignote ?

Le témoin orange clignotant indique une surchauffe de la batterie. Laissez l'outil refroidir complètement (au moins 30 minutes) avant de réutiliser. Évitez les utilisations prolongées qui déclenchent souvent cette protection.

Comment changer une mèche sur le mandrin sans clé ?

Assurez-vous que la batterie est débranchée ou le commutateur verrouillé. Tournez le collier du mandrin dans le sens antihoraire pour ouvrir les mâchoires, insérez la mèche, puis serrez en tournant dans le sens horaire jusqu'à entendre des clics.

Comment utiliser le crochet de ceinture ?

Sortez le crochet de sa position de stockage en faisant coulisser le levier de verrouillage. Réglez l'angle souhaité puis relâchez le levier pour verrouiller. Fixez-le solidement à votre ceinture. Ne retirez le crochet que lorsqu'il est en position rangement.

Puis-je utiliser la perceuse comme un tournevis manuel ?

Oui, l'outil dispose d'une fonction de verrouillage de la mèche. Sans appuyer sur la gâchette, vous pouvez tourner manuellement le mandrin pour serrer ou desserrer des vis, jusqu'à un couple de 22,6 N·m.

Comment allumer la lumière DEL ?

Appuyez sur le bouton prévu à cet effet sur le panneau de commande. La lumière s'allume et s'éteint à chaque pression. Elle éclaire faiblement la zone de travail ; ne l'utilisez pas comme lampe de poche.

Comment inverser le sens de rotation ?

Poussez le levier d'inversion marche avant/arrière situé au-dessus de la gâchette. Ne l'actionnez que lorsque la mèche est complètement arrêtée. La position centrale verrouille le commutateur.

Comment recycler la batterie en fin de vie ?

Ne jetez pas la batterie avec les ordures ménagères. Rapportez-la dans un point de collecte officiel pour recyclage. Consultez les autorités locales pour connaître le point le plus proche.

MODE D'EMPLOI EY7440 PANASONIC

Perceuse et tournevis sur batterie

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Veuillez lire la brochure “Instructions de sécurité” et ce qui suit avant d’utiliser l’appareil.

I. REGLES DE SECURITE COMPLEMENTAIRES

1) Portez des lunettes lorsque vous utilisez l'outil pendant de longues périodes.

L'exposition prolongée à du bruit de haute densité peut entraîner la perte de l'ouïe.

2) N'oubliez pas que cet outil est toujours en état de fonctionner puisqu'il est alimenté par batterie.

3) Lors du perçage ou du vissage dans des murs, des planchers, etc., des câbles électriques sous tension peuvent être rencontrés. NE TOUCHEZ NI AU MANDRIN HEXAGONAL RAPIDE NI AUX PARTIES METALLIQUES DE L'OUTIL! Tenez l'outil au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique.

4) Si la mèche est coincée, mettez immédiatement le commutateur de la gâchette hors tension afin de prévenir une surcharge pouvant endommager la batterie autonome ou le moteur.

Dégagez la mèche en inversant le sens de rotation.

5) NE manipulez PAS le levier d'inversion marche avant-marche arrière lorsque le commutateur de la gâchette est sur la position de marche. La batterie se déchargerait rapidement et l'appareil serait endommagé.

6) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas là le signe d'une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période.

7) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant-marche arrière sur la position centrale (verrouillage du commutateur).

8) Ne forcez pas l'outil en maintenant la gâchette du contrôle de vitesse à mi-course (commande de vitesse) pour arrêter le moteur.
9) Ne faites pas fonctionner le commutateur du sélecteur de vitesse (BASHAUT) tout en tirant sur la gâchette du contrôle de vitesse. Cela peut entraîner l'usure rapide de la batterie rechargeable ou endommager le mécanisme interne du moteur.

Symbole	Signification
V	Volts
——	Courant continu
n0	Vitesse sans charge
.../min	Révolutions ou alternances par minute
Ah	Capacité électrique de la batterie autonome
	Rotation seulement
	Lisez les instructions de fonctionnement avant l’utilisation.
	Pour l’utilisation à l’intérieur seulement.

II. MONTAGE

Fixation ou retrait d'une mèche

REMARQUE:

Lors de l'installation ou de l'enlèvement d'une mèche, débranchez la batterie autonome de l'outil ou placez le commutateur sur la position centrale (verrouillage du commutateur).

Cet outil est équipé d'un mandrin de perçage sans clé.

1. Accessoire

Insérez la mèche et faites tourner le collier de verrouillage dans le sens des aiguilles d'une montre

(en regardant depuis l'avant) pour serrer fermement jusqu'à ce qu'il s'arrête de cliqueter.

2. Enlèvement

Faites tourner le collier de verrouillage dans le sens inverse des aiguilles d'une montre (en regardant depuis l'avant) puis retirez la mèche.

Si le mandrin présente un jeu excessif, fixez la mèche en place et ① ouvrez les mâchoires du mandrin en faisant tourner le collier de verrouillage et ② serrez la vis (vis tournant à gauche) avec un tournevis en la faisant tourner dans le sens inverse des aiguilles d'une montre (en regardant depuis l'avant).

Fixation ou retrait de la bat- terie autonome

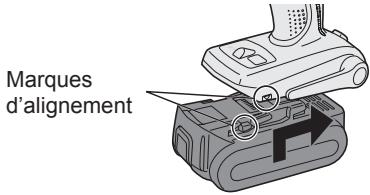

1. Pour raccorder la batterie autonome: Alignez les marques d'alignement et fixez la batterie autonome.

- Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.

1. Pour retirer la batterie autonome:

Appuyez sur le bouton depuis l'avant pour libérer la batterie autonome.

III. FONCTIONNEMENT

[Corps principal]

Fonctionnement du com- mutateur

1. La vitesse augmente à mesure où la gâchette est enfoncée. Lors du début d'un travail, appuyez légèrement sur la gâchette pour commencer par une rotation lente.
2. Un contrôleur électronique de retour est utilisé pour donner un couple de serrage fort, même à basse vitesse.
3. Le frein fonctionne lorsque la gâchette est relâchée et le moteur s'arrête immédiatement.

REMARQUE:

Lorsque le frein fonctionne, un bruit de freinage peut se faire entendre. Ceci est normal.

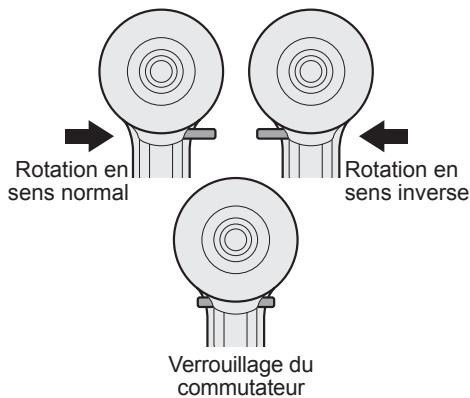

Utilisation du commutateur et du levier d'inversion marche avant-marche arrière

MISE EN GARDE:

Pour prévenir tout dégât, n'actionnez pas le levier d'inversion marche avant-marche arrière tant que la mèche n'a pas complètement terminé de tourner.

Utilisation du commutateur pour une rotation en sens normal

1. Poussez le levier pour obtenir une rotation en sens normal.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. La vitesse augmente à mesure où la gâchette est enfoncée pour un serrage de vis et un perçage efficaces. Le frein fonctionne et le mandrin s'arrête immédiatement lorsque la gâchette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

Utilisation du commutateur de rotation en sens inverse

1. Poussez le levier pour obtenir une rotation en sens inverse. Avant d'utiliser l'outil, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

Réglage du couple de serrage de l'embrayage

Ajustez le couple de serrage sur l'un des 18 réglages de l'embrayage ou sur la position “⚡”.

MISE EN GARDE:

Essayez le réglage avant l'utilisation effective.

Réglez l'échelle sur cette marque ( ◀ ).

Sélection de la vitesse

Choisissez une vitesse basse ou haute correspondant à l'utilisation désirée.

Plus la gâchette de contrôle de vitesse variable est tirée, plus la vitesse augmente.

MISE EN GARDE:

• Vérifiez le commutateur de sélection de vitesse avant l'utilisation.
• Utilisez à basse vitesse lorsqu'un couple de serrage élevé est nécessaire pendant le fonctionnement. (L'utilisation à haute vitesse lorsqu'un couple de serrage élevé est nécessaire peut entraîner une panne du moteur.)
• Ne faites pas fonctionner le commutateur du sélecteur de vitesse (BAS-HAUT) en tirant sur la gâchette de contrôle de vitesse. Cela peut entraîner l'usure rapide de la batterie autonome ou endommager le mécanisme interne du moteur.
  *Reportez-vous aux caractéristiques techniques pour les "CAPACITES RECOMMANDEES".

REMARQUE:

Lorsque le frein fonctionne un bruit de freinage peut se faire entendre. Ce bruit indique que le verrou de la mèche est engagé.

MISE EN GARDE:

- Afin d'empêcher la température de la surface de l'outil d'augmenter excessivement, ne faites pas fonctionner l'outil continuellement en utilisant deux batteries autonomes

ou plus. L'outil a besoin d'une période de refroidissement avant de passer à une autre batterie autonome.

• Ne fermez pas les évents sur le côté du corps de l'outil pendant le fonctionnement. Sinon le fonctionnement de la machine peut être affecté négativement et une panne peut s'ensuivre.
• NE forcez PAS l'outil (le moteur). Cela peut endommager l'appareil.
• Utilisez l'outil de façon à ce que l'air des évents ne soit pas soufflé directement sur votre peau. Sinon, cela peut vous brûler.

Fonction de verrouillage de la mèche

1. Sans engager le commutateur de la gâchette et avec un mèche tournevis verrouillée en place, l'outil peut être utilisé comme un tournevis manuel (jusqu'à 22,6 N·m, 230 kg/cm, 199 po-lbs).
   Le mandrin présentera un peu de jeu, mais ceci n'est pas un mauvais fonctionnement.
2. Cette caractéristique est pratique pour serrer les vis qui nécessitent un couple de serrage plus important que le couple de serrage maximum du tournevis (position sur l'embrayage), pour s'assurer du serrage d'une vis ou pour desserrer une vis extrêmement serrée.

Comment utiliser le cro- chet de ceinture

⚠ AVERTISSEMENT!

• Assurez-vous de bien accrocher le crochet de ceinture à l'unité principale en serrant bien la vis. Si le crochet de ceinture n'est pas bien fixé à l'unité principale, le crochet peut se décrocher et l'unité peut tomber.
  Cela pourrait entraîner un accident ou des blessures.

- Vérifiez régulièrement le serrage de la vis. Si elle est desserrée, resserrez-la bien.

- Assurez-vous d'accrocher fermement et de manière sûre le crochet de ceinture sur une ceinture de taille ou une autre ceinture. Faites attention que l'appareil ne glisse pas de la ceinture. Cela pourrait entraîner un accident ou des blessures.

- Lorsque l'unité principale est tenue par le crochet de ceinture, évitez de sauter ou de courir. Le crochet pourrait glisser et l'unité principale pourrait tomber.

Cela pourrait entraîner un accident ou des blessures.

- Lorsque le crochet de ceinture n'est pas utilisé, assurez-vous de le remettre dans sa position de stockage. Le crochet pourrait se prendre dans quelque chose. Cela pourrait entraîner un accident ou des blessures.

- Lorsque l'appareil est accroché à la taille par le crochet de ceinture, ne fixez pas de mèche autre qu'une mèche de serrage sur l'appareil. Un objet pointu tel qu'une mèche de perçage pourrait entraîner un accident ou des blessures.

Pour régler l'angle de position du crochet de ceinture

1. Faites coulisser le levier de verrouillage du crochet de ceinture ① et tenez-le pour déverrouiller le crochet de ceinture.

2. Tirez le crochet de ceinture hors de sa position de stockage ② et mettez-le en position.

1. Relâchez le levier de verrouillage du crochet de ceinture pour verrouiller l'angle du crochet de ceinture.

2. Assurez-vous que le crochet de ceinture est bien verrouillé. Veillez aussi à ce que le levier du crochet de ceinture soit verrouillé fermement à sa position ③.

- Le crochet de ceinture ne peut pas être verrouillé à cette position. Verrouillez-le fermement à sa position avant d'utiliser l'outil.

Pour remettre le crochet de ceinture en position de stockage, effectuez les étapes 1 et 2 ci-avant, puis abaissez le crochet de ceinture.

Pour fixer le verrouillage, effectuez les étapes 3 et 4 ci-avant.

Pour changer le côté d'installation du crochet de ceinture

Le crochet de ceinture peut être fixé sur les deux côtés de l'appareil.

1. Mettez le crochet de ceinture en position de stockage.
2. Desserrez la vis en la faisant tourn-er dans le sens inverse des aiguilles d'une montre à l'aide d'une pièce en métal plat ou d'un tournevis à tête plate.
3. Retirez le crochet de ceinture et insérez-le de l'autre côté de la fente sur l'unité principale.
4. Serrez la vis fermement en la tournant dans le sens des aiguilles d'une montre.

Le crochet de ceinture ne peut être retiré de l'unité principale que lorsqu'il est dans sa position de stockage.

Panneau de commande

(1) Lumière DEL

Appuyez sur 🙏 pour allumer et éteindre la lumière DEL.

La lumière éclaire avec un courant de très faible intensité qui n'affecte pas négativement la performance du tournevis ou la capacité de la batterie pendant son utilisation.

MISE EN GARDE:

- La lumière DEL incorporée est conçue pour éclairer temporairement la petite zone de travail. - Ne l'utilisez pas comme remplacement d'une torche normale, elle n'est pas assez lumineuse.

Ce produit est équipé d'une lumière DEL (diode électrolytique).

Ce produit a été classé dans la classe 1 des produits à DEL par la directive EN 60825-1.

Produit à del DEL classe 1

Mise en garde : NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

(2) Témoin d'avertissement de surchauffe

Arrêt

(fonction-nement normal)

Clignotant: Surchauffe

Indique que le fonctionnement a été arrêté à la suite d'une surchauffe de la batterie.

La caractéristique de protection contre la surchauffe arrête le fonctionnement de l'outil afin de protéger la batterie autonome en cas de surchauffe. Le

témoin d'avertissement de surchauffe clignote sur le panneau de commande lorsque cette caractéristique est active.

• Lorsque la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prêt à être utilisé lorsque le témoin d'avertissement de surchauffe s'éteint.
• Evitez d'utiliser l'outil d'une façon qui activerait de façon répétée la caractéristique de protection contre la surchauffe.

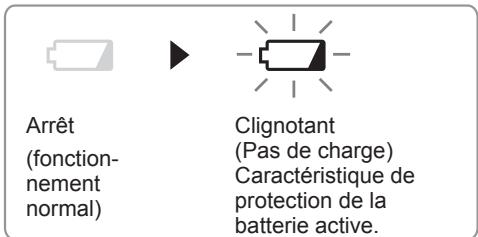

(3) Témoin d'avertissement de batterie basse

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L'outil comprend une caractéristique de protection de la batterie conçue pour empêcher une décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie s'active automatiquement avant que la batterie ne perde sa charge, entraînant le clignote-ment du témoin d'avertissement de batterie basse.
• Dès que vous remarquez le clignotement du témoin d'avertissement de batterie basse, rechargez immédiatement la batterie autonome.

[Batterie]

Pour une utilisation correcte de la batterie autonome

Batterie autonome Li-ion (EY9L40)

• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée.
• Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F).

Si la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32°F), l'outil pourrait ne pas fonctionner correctement.

- Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.

• Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
• Lorsque la batterie autonome est retirée du corps de l'outil, replacez immédiatement le couvercle de la batterie autonome afin d'empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries autonomes

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie autonome par une neuve.

Recyclage de la batterie autonome ATTENTION:

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

[Chargeur de batterie] Recharge

Mises en garde communes pour la batterie autonome Li-ion/Ni-MH/Ni-Cd

REMARQUE:

• Lorsqu'une batterie autonome froide (en-dessous de 0°C (32°F)) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. Sinon, il est possible que la batterie autonome ne soit pas complètement chargée.
• Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

MISE EN GARDE:

Pour éviter les risques d'incendie ou d'endommagement du chargeur de batterie.

• N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous ne l'utilisez pas.

Batterie autonome Li-ion REMARQUE:

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Chargeur de batterie (EY0L80)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE:

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie autonome dans le chargeur.

2. Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur.

3. Faites glisser vers l'avant dans le sens de la flèche.

Marques d'alignement

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.

2. La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).
   Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

3. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à environ 80%.

4. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.

5. Lorsque la température de la batterie autonome est de 0°C ou moins, la batterie autonome prend plus longtemps à charger que la durée standard.

Même lorsque la batterie est complètement chargée, elle n'aura qu'environ 50% de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.

1. Lorsque le témoin d'alimentation ne s'allume pas immédiatement après avoir branché le chargeur, ou si après la durée de charge standard, le témoin de charge ne clignote pas rapidement en vert, consultez un concessionnaire autorisé.

2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

Batterie autonome Ni-MH/Ni-Cd REMARQUE:

Chargez une nouvelle batterie autonome, ou une batterie autonome qui n'a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité.

Chargeur de batterie (EY0L80)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE:

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie autonome dans le chargeur.

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un inter-

rupteur électronique s'actionne pour protéger la batterie.

- La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage). Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

1. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.

2. Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur ou, si après la durée de charge standard, le voyant ne s'éteint pas, consultez un revendeur agréé pour de l'assistance technique.

3. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

INDICATION DU VOYANT

		Allumé en vertLe chargeur est branché dans la prise secteur.Prêt pour la charge.
		Clignotant rapidement en vertChargement terminé. (Pleine charge)
		Clignotant en vertLa batterie est chargée à environ 80%. (Charge utile. Li-ion seulement)
		Allumé en vertChargement en cours.
		Allumé en orangeLa batterie autonome est froideLa batterie autonome est chargée lentement pour réduire l'effort de la batterie. (Li-ion seulement)
		Clignotant en orangeLa batterie autonome est chaude. La charge commence lorsque la température de la batterie autonome descend.
		Lorsque la température de la batterie autonome est de -10^ ou moins, le témoin de charge (orange) se met également à clignoter. La charge commence lorsque la température de la batterie autonome augmente (Li-ion seulement).
		Témoin de l'état de chargeGauche: vert Droite: orange s'affichent.
		Clignotant rapidement en orange et en vertImpossible de charger. Colmatage par la poussière ou mauvais fonctionnement de la batterie autonome.

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de pré-collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la

conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine, pouvant être dus à la manipulation inappropriée des déchets. Veuillez contacter les autorités locales pour connaître le point de pré-collecte le plus proche.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union Européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union Européenne

Ce symbole n'est reconnu que dans l'Union européenne.

Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

IV. ENTRETIEN

Nettoyez l'appareil au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatile.

V. ACCESSOIRES

Utilisez uniquement des mèches convenant à la taille du mandrin utilisé.

VI. APPENDICE

CAPACITES MAXIMUM RECOMMANDEES

Modèle		EY7440
Vissage de vis	Vis pour machine	M5
	Vis à bois	6,8 mm (17/64")
	Vis auto perçante	6 mm (15/64")
Perçage	Pour le bois	35 mm (1-3/8")
	Pour le métal	13 mm (1/2")

VII. CARACTERISTIQUES TECHNIQUES

UNITE PRINCIPALE

Modèle		EY7440
Moteur		14,4 V CC
Vitesse sans charge	Bas	60 - 400 /min (t/mn)
	Haut	200 - 1350 /min (tmn)
Capacité du mandrin		ø 1,5 mm - ø 13 mm (1/16" - 1/2")
Couple maximum	Bas	26 N·m (265 kgf/cm, 230 po-lbs)
	Haut	8,8 N·m (90 kgf/cm, 78 po-lbs)
Couple de serrage de l'embrayage		Environ 0,5 N·m (5 kgf/cm, 4,4 po-lbs) - 4,4 N·m (45 kgf/cm, 39 po-lbs)
Longueur totale		191 mm (7-1/2")
Poids (avec la batterie autonome: EY9L40)		1,6 kg (3,5 lbs)

BATTERIE AUTONOME

Modèle	EY9L40
Stockage de la batterie	Batterie Li-ion
Tension de la batterie	14,4 V CC (3,6 V × 4 piles)
Capacité	3 Ah

CHARGEUR DE BATTERIE

Modèle	EY0L80
Puissance nominale	Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur.
Poids	0,95 kg (2,1 lbs)

[Batterie autonome Li-ion]

Durée de chargement	Tension	14,4 V
	3 Ah	EY9L40Utilisable: 35 minutesPlein: 50 minutes

REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région. Veuillez vous reporter au catalogue général le plus récent.
