GEBRUIKSAANWIJZING EY7440 PANASONIC

Draadloze boor en schroenvedraaier

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederlands: Bladzijde 49

Español: Página 60

Dansk: Side 71

Svenska: Sid 81

Norsk: Side 91

Suomi: Sivu 101

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

I. EXTRA VEILIGHEIDS-VOORSCHRIFTEN

1) Draag oorbescherming wanneer u het gereedschap gedurende langere tijd achtereen gebruikt.

Langdurige blootstelling aan hard lawaai kan resulteren in gehoorverlies.

2) Denk eraan dat dit gereedschap altijd gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden.

3) Bij het boren of schroeven in muren en vloeren is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE ZESKANT-BOORKOP OF ANDERE METALEN ONDERDELEN VAN HET GEREED-SCHAP AAN! Houd het gereedschap alleen aan de plastic handgreep vast zodat u geen elektrische schok krijgt als u per ongeluk een elektriciteitsdraad raakt.

4) Laat de startschakelaar onmiddel- lijk los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu wordt beschadigd. Draai een vastzittende bit in omgekeerde draairichting los.

5) Bedien de links/rechtsschakelaar NIET zolang de startschakelaar is ingedrukt. Anders wordt de accu snel ontladen en kan het gereedschap worden beschadigd.

6) De acculader wordt tijdens het op- laden warm. Dit is normaal. Laad de accu echter NIET te lang op.

7) Zet de links/rechtsschakelaar in de middelste stand (schakelaarver-grendeling) indien u het gereedschap opbergt of meeneemt.

8) Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt.

9) Bedien de snelheidskeuzeschakelaar (LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.

Symbool	Betekenis
V	Volt
——	Gelijkstroom
n_0	Onbelast
.../min	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Alleen draaien
	Lees voor gebruik de gebruiksaanwijzing.
[2V6T]	Alleen voor gebruik binnenshuis.

II. MONTAGE

Bevestigen of verwijderen van de bit

OPMERKING:

Voordat u de bit bevestigt of verwijdert, moet u de accu losmaken van het gereedschap of de schakelaar in de middenstand zetten (schakelaarvergrendeling).

Dit gereedschap is uitgerust met een sleutelloze boorkop.

1. Bevestigen

Steek de bit naar binnen en draai de vergrendelkraag rechtsom (gezien vanaf de voorkant) totdat deze geen klikgeluiden meer maakt en de bit stevig vastzit.

① ② Vergrendelkraag

2. Verwijderen

Draai de vergrendelkraag linksom (gezien vanaf de voorkant) en verwijder dan de bit.

Als de bit erg veel speling in de boorkop heeft, zet u het gereedschap vast en ① opent dan de boorkopklauwen door aan de vergrendelkraag te draaien, waarna u ② de schroef (linksdraaiende schroefdraad) met een schroeven-draaier linksom draait (gezien vanaf de voorkant).

Bevestigen en verwijderen van de accu

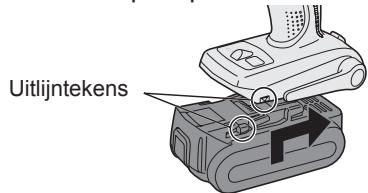

1. Bevestigen van de accu:

Zet de uitlijntekens tegenover elkaar en bevestig de accu.

- Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

Uitlijntekens

2. Verwijderen van de accu:

Duw vanaf de voorkant tegen de knop om de accu los te maken.

Knop

III. BEDIENING

[Op het gereedschap]

Bediening van de schakelaar

1. De draaisnelheid neemt toe naarmate de startschakelaar verder wordt ingedrukt. Wanneer u begint, drukt u de startschakelaar een klein stukje in zodat de snelheid niet meteen te hoog is.
2. Aangezien er een elektronische regeleenheid met terugkoppeling is toegepast, zal er ook bij lage snelheid een sterk draaimoment zijn.
3. De rem treedt in werking wanneer de startschakelaar wordt losgelaten, waardoor de motor meteen stopt.

OPMERKING:

Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit is normaal.

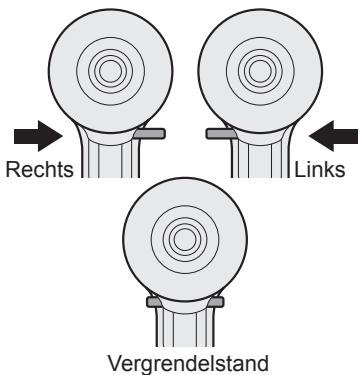

Bediening van de startschake- laar en de links/rechtsschakelaar

Rechts Links Vergrendelstand

OPGELET:

Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen.

Bediening van de schake- laar voor rechtsomdraaien

1. Druk de schakelaar voor rechtsomdraaien in.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. Naarmate de startschakelaar dieper wordt ingedrukt, neemt het toerental toe om de schroeven op efficiënte wijze vast te draaien en te boren. De rem treedt in werking en de boorkop komt vrijwel onmiddellijk tot stilstand wanneer de startschakelaar wordt losgelaten.
4. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Bediening van de schake- laar voor linksomdraaien

1. Druk de schakelaar voor linksomdraaien in. Controleer vóór gebruik de draairichting van de boorkop.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Instellen van het koppelingsdraaimoment

Stel het draaimoment in op een van de 18 koppelingsstanden of kies de “ ♂” stand.

OPGELET:

Test de instelling voordat u de klus uitvoert.

Zet de schaalaanduiding tegenover deze marking ( ◀ ).

Instellen van de snelheid

Kies een hoge of lage snelheid, afhankelijk van de klus.

LAAG HOOG

Hoe dieper de startschakelaar met variabele snelheidsregeling wordt ingedrukt, hoe sneller het gereedschap zal draaien.

OPGELET:

• Controleer voor gebruik de instelling van de snelheidskeuzeschakelaar.
• Gebruik een lage snelheid wanneer een hoog draaimoment is vereist bij de karwei. (Bij gebruik van een hoge snelheid wanneer een hoog draaimoment is vereist, kan de motor defect raken.)
• Bedien de snelheidskeuzeschakelaar (LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.
  *Zie de technische gegevens voor de "AANBEVOLEN CAPACITEITEN".

OPMERKING:

Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit geluid geeft het aankoppelen van de bitvergrendeling aan.

OPGELET:

• Om te voorkomen dat de behuizing van het gereedschap te heet wordt, mag het gereedschap niet zo lang gebruikt worden dat er twee of meer accu's achter elkaar nodig zijn. Laat het gereedschap tussen twee accu's door voldoende afkoelen.
• Zorg dat de ventilatiegaten aan de zijkanten van het gereedschap tijdens het gebruik niet afgedekt worden. Dit om te voorkomen dat het gereedschap door onvoldoende koeling defect raakt.
• Zorg dat u het gereedschap (motor) NIET overbelast. Dit kan resulteren in beschadiging.
• Hanteer het gereedschap op zodanige wijze dat lucht die uit de ventilatiegaten wordt geblazen niet direct op de huid wordt geblazen. Dit om brandwonden te voorkomen.

Bit-vergrendelfunctie

1. Wanneer een schroefbit in het gereedschap vergrendeld is, kan het gereedschap als gewone schroevendraaier worden gebruikt zonder dat de schakelaar wordt ingedrukt (maximaal aandraaimoment 22,6 N·m, 230 kgf-cm, 199 in-lbs). In de boorkop is een geringe speling voelbaar, maar dit is geen defect.
2. Deze functie is handig wanneer schroeven moeten worden ingedraaid met een groter aandraaimoment dan het gereedschap kan leveren (stand ♩ op de koppeling), om te controleren of een schroef goed vastzit of om een schroef die extreem vastzit los te draaien.

Gebruik van de riemclip

⚠ WAARSCHUWING!

• Zorg ervoor dat de riemclip stevig aan de behuizing van het gereedschap wordt bevestigd door de schroef goed vast te draaien. Als de schroef niet goed vastzit, kan de riemclip losraken waardoor het gereedschap kan vallen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Controleer regelmatig of de schroef goed vastzit. Draai de schroef indien nodig stevig vast.
• Bevestig de riemclip goed en stevig aan de broekriem of gordel. Let er op dat het gereedschap niet van de riem losschiet. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Ga niet hardlopen of springen terwijl het gereedschap aan de riemclip hangt. De riemclip kan van de riem losschieten waardoor het gereedschap valt.
  Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Zet de riemclip in de bewaarstand wanneer de clip niet wordt gebruikt. Anders kan de riemclip achter andere voorwerpen blijven hangen.
  Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Bevestig geen andere bit dan een schroefbit aan het gereedschap wanneer dit aan de riemclip wordt gedragen. Scherpe voorwerpen, zoals boren en schroefbits, kunnen lichamelijk letsel veroorzaken.

Instellen van de stand van de riemclip

1. Verschuif de borghendel voor de riemclip ① en houd de hendel vast om de riemclip te ontgrendelen.
   2.Trek de riemclip uit de bewaarstand ② en zet deze in de juiste stand.
2. Laat de borghendel voor de riemclip los om de riemclip in de gekozen stand te vergrendelen.
3. Controleer of de riemclip goed vastzit. Zorg ook dat de borghendel van de riemclip stevig vergrendeld is ③.

- De riemclip kan niet in deze stand vergrendeld worden. Zorg dat de riemclip degelijk vergrendeld is voordat u het gereedschap gebruikt.

Om de riemclip in de bewaarstand terug te brengen, volgt u de bovenstaande stappen 1 en 2 en haalt dan de riemclip omlaag.

Om de riemclip in deze stand te vergrendelen, volgt u de bovenstaande stappen 3 en 4.

Verplaatsen van de riem- clip

De riemclip kan aan beide zijden van het gereedschap worden bevestigd.

1. Zet de riemclip in de bewaarstand.
2. Draai de schroef met behulp van een plat stukje metaal of een platte schroevendraaier linksom los.
3. Pak de riemclip en steek deze in de gleuf aan de andere zijde van het gereedschap.
4. Draai de schroef rechtsom vast.

De riemclip kan alleen vanuit de be- waarstand uit het gereedschap worden genomen.

Bedieningspaneel

(1) (3) (2)

(1) LED-lampje

Bij enkele malen indrukken van ⚙ wordt het LED-lampje beurtelings in- en uitgeschakeld.

Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden.

OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.

Dit product heeft een ingebouwd LED-lampje.

Dit product is volgens EN 60825-1 geclassificeerd als "Klasse 1 LED product".

Klasse 1 LED product

Opgelet: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL.

(2) Oververhitting-waarschuwings-lampje

Uit (normale werking)

Knippert: Oververhitting

De werking van het gereedschap is gestopt omdat de accu te heet is geworden.

De oververhitting-beveiligingsfunctie zorgt ervoor dat het gereedschap stopt wanneer de accu te heet wordt. Het oververhitting-waarschuwingslampje

op het bedieningspaneel knippert wanneer deze beveiligingsfunctie is geactiveerd.

• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat.
• Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.

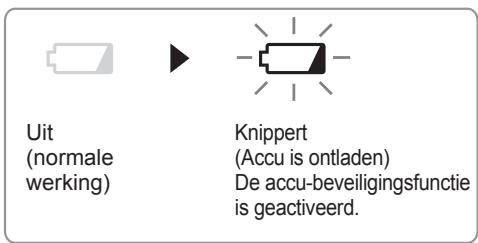

(3) Waarschuwingslampje voor lage accuspanning

Uit (normale werking) Knippert (Accu is ontladen) De accu-beveiligingsfunctie is geactiveerd.

Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.
• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.

[Accu]

Voor een juist gebruik van de accu

Li-ion accu (EY9L40)

• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.
• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F).
  Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.

- Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.
• Wanneer de accu van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Li-ion accu EY9L40

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

[Acculader]

Opladen

Belangrijke informatie voor Li-ion/Ni-MH/Ni-Cd accu's

OPMERKING:

• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. Anders is het mogelijk dat de accu niet volledig wordt opgeladen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contact-opening wanneer u de lader vastpakt.

OPGELET:

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.
• Maak de acculader los wanneer deze niet wordt gebruikt.

Li-ion accu

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

1. Plaats de accu goed in de lader.

2. Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.

3. Schuif de accu in de richting van de pijl naar voren.

Uitlijntekens

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).
  De oranje standby-indicator knippert tot de accu is afgekoeld.
  Vanaf dat moment wordt de accu automatisch opnieuw geladen.

• De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.

• Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
• Als de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd.

Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

1. Als de spanningsindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met een officiële dealer.
2. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

Ni-MH/Ni-Cd accu

OPMERKING:

Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd.

Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

1. Plaats de accu goed in de lader.

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).
  De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

• Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.

• Als het oplaadindicatielampje niet onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer.
• Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadin-dicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

LAMPINDICATIES

		Brandt groenLader is aangesloten op een stopcontact.Klaar om op te laden.
		Knippert snel groenOpladen voltooid. (Volledig opgeladen.)
		Knippert groenDe accu is ongeveer 80% opgeladen. (Voldoende opgela-den. Alleen Li-ion)
		Brandt groenAan het opladen.
		Brandt oranjeDe accu is koud.De accu wordt langzaam opgeladen om de belasting van deaccu te verminderen. (Alleen Li-ion)
		Knippert oranjeDe accu is warm. Het opladen zal beginnen wanneer detemperatuur van de accu is gedaald.Als de temperatuur van de accu minder dan -10°C is, zal delaadindicator (oranje) ook gaan knipperen. Het opladen begintwanneer de statustemperatuur van de accu hoger wordt.(Alleen Li-ion)
[		LaadstatusindicatorDe aanduiding is Links: groen en Rechts: oranje.
		Knippert snel oranje en groenOpladen is niet mogelijk. Stof op de accu of accu defect.

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbool op de producten en/of de bijbehorende documenten betekent dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen.

Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. In sommige landen kunt u uw producten bij een lokale winkelier inleveren bij de aanschaf van een equivalent nieuw product.

Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve

gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt.

Er kunnen boetes gelden voor een onjuiste verwijdering van dit afval, in overeenstemming met de nationale wetgeving.

Voor zakelijke gebruikers in de Europese Unie

Neem voor het weggooien van elektrische en elektronische apparatuur contact op met uw leverancier voor verdere informatie.

Informatie over verwijdering van afval in landen buiten de Europese Unie

Dit symbool is alleen geldig in de Europese Unie.

Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw leverancier en vraag wat de juiste verwijderingsmethode is.

IV. ONDERHOUD

Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.

V. ACCESSOIRES

Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.

VI. AANHANGSEL

AANBEVOLEN MAXIMALE CAPACITEITEN

Model		EY7440
Schroeven	Machineschroef	M5
	Houtschroef	6,8 mm (17/64")
	Zelfborende schroef	6 mm (15/64")
Boren	In hout	35 mm (1-3/8")
	In metaal	13 mm (1/2")

Model	EY9L40
Soort accu	Li-ion accu
Accuspanning	14,4 V gelijkstroom (3,6 V × 4 cellen)
Capaciteit	3 Ah

ACCULADER

Model	EY0L80
Toelaatbaar vermogen	Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht	0,95 kg (2,1 lbs)

[Li-ion accu]

Laadtijd	Span-ning	14,4 V
	3 Ah	EY9L40Bruikbaar: 35 min.Vol: 50 min.

[Ni-MH/Ni-Cd accu]

Laadtijd		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	EY9065EY9066	EY9080EY9086	EY9001
		20 min.
	1,7 Ah		EY9180EY9182	EY9101EY9103
			25 min.
	2 Ah	EY9168	EY9188	EY9106EY9107EY9108	EY9136		EY9116EY9117
		30 min.					60 min.
	3 Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de meest recente algemene catalogus.
