EY7440 - Utensile elettrico PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano avvitatore a batteria
Marca	Panasonic
Modello	EY7440
Alimentazione	Batteria Li-ion 14,4 V CC, capacità 3 Ah (modello EY9L40)
Velocità a vuoto	Bassa: 60 - 400 min⁻¹; Alta: 200 - 1350 min⁻¹
Coppia massima	26 N·m (velocità bassa); 8,8 N·m (velocità alta)
Coppia di serraggio della frizione	18 impostazioni, da 0,5 a 4,4 N·m
Capacità del mandrino	1,5 mm - 13 mm (mandrino senza chiave)
Capacità di foratura raccomandate	Legno: 35 mm; Metallo: 13 mm
Capacità di avvitamento raccomandate	Vite macchina M5; Vite per legno 6,8 mm; Vite autoforante 6 mm
Lunghezza totale	191 mm
Peso (con batteria)	1,6 kg
Funzioni principali	Mandrino senza chiave, luce LED, gancio da cintura, freno elettronico, protezione contro surriscaldamento e scarica eccessiva
Manutenzione e pulizia	Pulire con un panno asciutto; non usare acqua né solventi
Sicurezza	Indossare occhiali; non toccare le parti metalliche durante la foratura a parete; bloccare l'interruttore in posizione centrale per il trasporto
Ricambi e riparabilità	Utilizzare solo accessori compatibili; contattare un concessionario autorizzato per qualsiasi riparazione
Caricabatterie	Modello EY0L80, tempo di carica 35 min (utile) / 50 min (completa)
Informazioni generali	Batteria Li-ion ricaricabile; riciclo secondo le normative locali; non smaltire con i rifiuti domestici

Domande frequenti - EY7440 PANASONIC

Come caricare la batteria del Panasonic EY7440?

Utilizzare il caricabatterie EY0L80. Collegarlo alla rete elettrica, inserire la batteria allineando i riferimenti. La spia verde lampeggia rapidamente quando la carica è terminata. La batteria nuova o inutilizzata per molto tempo deve essere caricata per 24 ore per recuperare la piena capacità (per Ni-MH/Ni-Cd).

Come selezionare la velocità sul trapano EY7440?

Utilizzare l'interruttore di selezione della velocità (BASSO-ALTO) situato sulla parte superiore dell'utensile. Non azionarlo mentre il grilletto è premuto. La velocità bassa (60-400 giri/min) fornisce una coppia elevata, quella alta (200-1350 giri/min) per lavori rapidi.

Come regolare la coppia di serraggio della frizione?

Girare l'anello di regolazione della frizione su uno dei 18 scatti (numeri) o sulla posizione 'fulmine' (foratura). La coppia aumenta con il numero. Testare prima su uno scarto per regolare.

Cosa fare se la spia di surriscaldamento lampeggia?

La spia arancione lampeggiante indica un surriscaldamento della batteria. Lasciare raffreddare completamente l'utensile (almeno 30 minuti) prima di riutilizzarlo. Evitare usi prolungati che spesso attivano questa protezione.

Come cambiare una punta sul mandrino senza chiave?

Assicurarsi che la batteria sia scollegata o che l'interruttore sia bloccato. Ruotare il collare del mandrino in senso antiorario per aprire le ganasce, inserire la punta, quindi serrare ruotando in senso orario fino a sentire dei clic.

Come usare il gancio da cintura?

Estrarre il gancio dalla sua posizione di stoccaggio facendo scorrere la leva di blocco. Regolare l'angolazione desiderata quindi rilasciare la leva per bloccare. Fissarlo saldamente alla cintura. Rimuovere il gancio solo quando è in posizione di riposo.

Posso usare il trapano come un cacciavite manuale?

Sì, l'utensile dispone di una funzione di blocco della punta. Senza premere il grilletto, è possibile ruotare manualmente il mandrino per serrare o allentare viti, fino a una coppia di 22,6 N·m.

Come accendere la luce LED?

Premere il pulsante previsto a tale scopo sul pannello di controllo. La luce si accende e si spegne ad ogni pressione. Illumina debolmente l'area di lavoro; non utilizzarla come torcia.

Come invertire il senso di rotazione?

Spingere la leva di inversione avanti/indietro situata sopra il grilletto. Azionarla solo quando la punta è completamente ferma. La posizione centrale blocca l'interruttore.

Come riciclare la batteria a fine vita?

Non smaltire la batteria con i rifiuti domestici. Portarla in un punto di raccolta ufficiale per il riciclo. Consultare le autorità locali per conoscere il punto più vicino.

MANUALE UTENTE EY7440 PANASONIC

Trapano e cacciavite senza filo

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

DESCRIZIONE DELLE FUNZIONI

FUNCTIEBESCHRIJVING

[Batterie autonome Ni-MH/Ni-Cd]

Durée de chargement		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	EY9065EY9066	EY9080EY9086	EY9001
		20 min.
	1,7 Ah		EY9180EY9182	EY9101EY9103
			25 min.
	2 Ah	EY9168	EY9188	EY9106EY9107EY9108	EY9136		EY9116EY9117
		30 min.					60 min.
	3 Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

Leggere le “Istruzioni per la Sicurezza” ed i seguenti punti, prima di utilizzare l’apparecchio.

I. NORME DI SICUREZZA SUPPLEMENTARI

1) Indossare delle protezioni per l'udito, quando si usa l'attrezzo per un lungo periodo.

L'esposizione prolungata al rumore molto intenso può portare alla perdita dell'udito.

2) Tenere presente che lo strumento è sempre pronto per l'uso, poiché non è necessario collegarlo ad una presa di corrente.

3) Durante la trapanatura o l'avvitamento su pareti, pavimenti, ecc. si potrebbero incontrare fili elettrici in tensione. NON TOCCARE IL MANDRINO RAPIDO ESAGONALE O QUALSIASI ALTRA PARTE METALLICA SULLA PARTE ANTERIORE DELL'UTENSILE! Tenere l'attrezzo esclusivamente per l'impugnatura di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione.

4) Se la punta dovesse incastrarsi, spegnere immediatamente l'uten- sile con l'interruttore a scatto, così da evitare un sovraccarico che potrebbe danneggiare il pacco bat- teria o il motore.

Utilizzare il movimento inverso per rimuovere i bit incastrati.

5) NON utilizzare la leva di avanzamento/inversione quando l'interruttore principale è su ON. La batteria si scarica rapidamente e l'apparecchio può subire dei danni.

6) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. NON ricaricare la batteria troppo a lungo.

7) Quando si ripone o si trasporta l'utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interruttore).

8) Non sottoporre lo strumento a sforzi tenendo premuto a metà il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti.
9) Non utilizzare il selettore di velocità (BASSO-ALTO) mentre si tira il grilletto di controllo velocità. Questo comporterebbe un rapido consumo della batteria ricaricabile o un danneggiamento del meccanismo interno del motore.

Simbolo	Significato
V	Volt
——	Corrente diretta
n_0	Velocità senza carico
.../min	Giri o reciprocazioni per minuto
Ah	Capacità elettrica del pacco batteria
	Solo rotazione
	Leggere le istruzioni per l’uso prima dell’impiego.
	Solo per uso interno.

II. MONTAGGIO

Applicazione e rimozione del bit

NOTA:

Quando si installano o si rimuovono le punte, scollegare il pacco batteria dall'utensile oppure posizionare l'interruttore nella posizione centrale (blocco interruttore).

Questo utensile è dotato di un mandrino senza chiave.

1. Installazione

Inserire la punta e girare il collarino di blocco in senso orario (posizionandosi frontalmente) per serrare saldamente finché non si sente un click.

2. Rimozione

Girare il collarino di blocco in senso antiorario (posizionandosi frontalmente), quindi rimuovere la punta.

In caso di gioco eccessivo sul mandrino, posizionare saldamente il trapano e ① aprire le ganasce girando il collarino di blocco e ② serrare la vite (vite di sinistra) mediante un cacciavite girando in senso antiorario (posizionandosi frontalmente).

Applicazione o rimozione del pacco batteria

1. Per collegare il pacco batteria:

Installare il pacco batteria, allineandosi con le marcature.

- Far scorrere il pacco batteria finché non si blocca in posizione.

Marcature allineamento

2. Per rimuovere il pacco batteria:

Premere il tasto sulla parte anteriore per rilasciare il pacco batteria.

III. FUNZIONAMENTO

[Corpo principale]

Uso dell'interruttore

1. La velocità aumenta proporzionalmente alla pressione del grilletto. All'inizio dei lavori, premere leggermente il grilletto per iniziare lenta-mente la rotazione.
2. Viene impiegato un controller elettronico di reazione per garantire una coppia elevata anche in caso di bassa velocità.
3. Il freno si attiva quando il grilletto viene rilasciato e il motore si ferma immediatamente.

NOTA:

Quando il freno si attiva, si potrebbe udire un rumore di frenata. È nor- male.

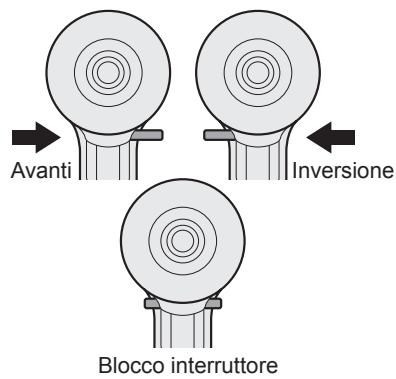

Uso della leva di avanza- mento/inversione

PRECAUZIONE:

Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completamente.

Uso dell'interruttore di rota- zione in avanti

1. Spingere la leva per la rotazione in avanti.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. La velocità aumenta proporzionalmente alla pressione del grilletto, per un serraggio delle viti e una trapanatura efficaci. Il freno si attiva e il mandrino si ferma immediatamente quando il grilletto viene rilasciato.
4. Dopo l'uso, riportare la leva nella posizione centrale (blocco interrut- tore).

Uso dell'interruttore di rota- zione all'indietro

1. Spingere la leva per la rotazione all'indietro. Controllare la direzione di rotazione prima dell'uso.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. Dopo l'uso, riportare la leva nella posizione centrale (blocco interrut- tore).

Impostazione coppia mandrino

Regolare la coppia su una delle 18 impostazioni per mandrino o sulla posizione “⚡”.

PRECAUZIONE:

Testare l'impostazione prima dell'uso.

Impostare la scala su questa marcatura ( ◀ ).

Scegliere una velocità alta o bassa in base all'uso.

Più si tira il grilletto di controllo velocità variabile, più aumenta la velocità.

PRECAUZIONE:

• Verificare il selettore di velocità prima dell'uso.
• Utilizzare ad una velocità bassa quando si necessita di una coppia elevata durante l'uso. L'uso ad una velocità alta quando si necessita di una coppia elevata potrebbe portare ad un arresto del motore.
• Non utilizzare il selettore di velocità (BASSO-ALTO) mentre si tira il grilletto di controllo velocità. Questo comporterebbe un rapido consumo della batteria ricaricabile o un danneggiamento del meccanismo interno del motore.
  *Si vedano le specifiche “CAPACITÀ CONSIGLIATE”.

NOTA:

Quando il freno si attiva, si potrebbe udire un rumore di frenata. Tale rumore indica l'ingranamento del blocco della punta.

PRECAUZIONE:

• Onde evitare l'aumento eccessivo della temperatura della superficie dell'utensile, non utilizzare l'utensile consecutivamente mediante l'uso di due o più pacchi batteria. L'utensile necessita di un periodo di raffreddamento prima di passare ad un altro pacco batteria.
• Durante l'uso, non ostruire i fori di ventilazione posti ai lati dell'alloggiamento. In caso contrario, l'apparecchio potrebbe non funzionare correttamente e guastarsi.
• NON sottoporre lo strumento (motore) a sforzi. In caso contrario, l'apparecchio potrebbe subire danni.

- Usare l'utensile in modo tale che l'aria che fuoriesce dai fori di ventilazione non sia a contatto diretto con la pelle. In caso contrario, ci si potrebbe bruciare.

Funzione blocco punta

1. Con l'interruttore a scatto non ingranato e una punta per cacciavite in posizione, l'utensile può essere utilizzato come un cacciavite manuale (fino a 22,6 N·m, 230 kgf·cm, 199 in-lbs).

Ci sarà un po' di gioco sul mandrino; non si tratta di un'anomalia.

1. Questa caratteristica è utile per il serraggio di viti che necessitano di una coppia più elevata rispetto alla coppia massima dell'avvitatore (posizione 2 sulla frizione), per rafforzare il serraggio di una vite o per allentare una vite estremamente serrata.

Come utilizzare il gancio da cintura

⚠ AVVERTIMENTO!

• Accertarsi di fissare saldamente il gancio da cintura all'apparecchio principale serrando la vite. Quando il gancio da cintura non è fissato saldamente all'apparecchio principale, il gancio stesso può staccarsi e far cadere l'apparecchio.
  Potrebbero verificarsi incidenti o infortuni.

• Verificare periodicamente il serraggio delle viti. Qualora se ne trovassero di allentate, serrarle saldamente.

• Accertarsi di fissare saldamente il gancio da cintura alla cintura legata in vita o ad un altro tipo di cintura. Prestare attenzione affinché l'apparecchio non scivoli dalla cintura. Potrebbero verificarsi incidenti o infortuni.

• Quando l'apparecchio principale è sostenuto mediante il gancio da cintura, evitare di saltare o correre. Il gancio può scivolare e far cadere l'apparecchio.

Potrebbero verificarsi incidenti o infortuni.

- Quando il gancio da cintura non viene utilizzato, riporlo nella posizione iniziale. In caso contrario il gancio da cintura potrebbe rimanere incastrato.

Potrebbero verificarsi incidenti o infortuni.

- Quando l'apparecchio è agganciato alla cintura mediante l'apposito gancio, fissare solo bit dell'avvitatore all'utensile. Un oggetto appuntito, come ad esempio un bit, può causare infortuni o incidenti.

Regolazione dell'angola- zione del gancio da cintura

1. Far scorrere la leva di blocco del gancio da cintura ① e tenerla ferma per sbloccare il gancio.
2. Estrarre il gancio da cintura dalla posizione iniziale ② e regolarlo.
3. Rilasciare la leva di blocco del gancio da cintura per bloccare l'angolo del gancio.
4. Accertarsi di fissare saldamente il gancio da cintura ③. Accertarsi inoltre che la leva del gancio da cintura sia bloccata saldamente in posizione.

- Il gancio da cintura non può essere fissato in questa posizione. Fissarlo saldamente prima dell'uso.

Per riportare il gancio da cintura alla posizione iniziale, seguire i punti 1 e 2 riportati sopra, quindi abbassare il gancio. Per fissare il gancio, seguire i punti 3 e 4 riportati sopra.

Modifica del lato del gan- cio da cintura

Il gancio da cintura può essere fissa- to a uno dei due lati dell'apparecchio.

1. Porre il gancio da cintura nella posizione iniziale.
2. Allentare la vite ruotandola in senso antiorario mediante una moneta o un cacciavite a testa piatta.
3. Estrarre il gancio da cintura e inserirlo nell'altro lato della guida sull'apparecchio principale.
4. Fissare saldamente la vite ruotandola in senso orario.

Il gancio da cintura può essere estratto dall'apparecchio principale solo quando si trova nella posizione iniziale.

Pannello di controllo

(1) Luce LED

Premere 🟢 per accendere e spegnere la luce LED.

La luce illumina grazie ad un consumo minimo e non influenza negativamente la prestazione dell'avvitatore, né la capacità della batteria.

PRECAUZIONE:

• La luce LED incorporata è stata realizzata per l'illuminazione temporanea di un'area di lavoro ridotta.
• Non utilizzarla in sostituzione di una luce normale: la luminosità sarà insufficiente.

Questo prodotto ha una luce LED incorporata.

Questo prodotto è classificato come

"Prodotto LED classe 1" in EN 60825-1.

Prodotto LED classe 1

Precauzione: NON FISSARE DIRETTAMENTE IL RAGGIO

(2) Spia avvertenza surriscaldamento

Spenta (funzionamento normale)

Lampeggiante: surriscaldamento Indica che il funzionamento è stato interrotto a causa un surriscaldamento della batteria.

La funzione di protezione da surriscaldamento interrompe il funzionamento dell'avvitatore per proteggere il pacco batteria in caso di surriscaldamento. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento.

• Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l'avvitatore (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, l'avvitatore sarà pronto per l'uso.
• Evitare un uso dell'avvitatore che porti all'attivazione ripetuta della protezione da surriscaldamento.

(3) Spia avvertenza batteria scarica

Spenta (funzionamento normale)

Lampeggiante (no carica) Funzione protezione batteria attiva

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L'avvitatore è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria.

• La funzione di protezione della batteria si attiva immediatamente prima che la batteria perda la carica, così da far lampeggiare la spia di avvertenza batteria scarica.
• Se si nota la spia di avvertenza batteria scarica, caricare immediatamente il pacco batteria.

[Pacco batteria]

Per un uso corretto del pacco batteria

Pacco batteria Li-ion (EY9L40)

• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l'uso senza ricaricarlo.
• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F).
  Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente.
• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.
  Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.
• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.
• Quando si rimuove il pacco batteria dall'alloggiamento principale dell'utensile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e causino un cortocircuito.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Riciclo batteria

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

[Caricabatterie]

Ricarica

Avvertenze generiche per il pacco batteria Li-ion/Ni-MH/Ni-Cd

NOTA:

• Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un'ora per permettere allo stesso di raggiungere la temperatura ambiente. Altrimenti il pacco batteria potrebbe non essere completamente ricaricato.
• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.
• Non infiltrate le dita nel foro di contatto per tenere in mano il caricabatterie o altro scopo.

PRECAUZIONE:

Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:

• Non usate l'energia fornita da un generatore a motore.
• Non coprite le prese d'aria di caricabatteria e pacco batteria.
• Scollegare il caricabatteria se non in uso.

Pacco batteria Li-ion

NOTA:

Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

2. Allineare le marcature e collocare la batteria nel raccordo del caricatore.

3. Far scorrere nella direzione indicata dalla freccia.

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).
  La spia di standby arancione lampeggia mentre la batteria si sta raffreddando.
  La ricarica comincia poi automaticamente.

• La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.

• Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.
• Qualora la temperatura del pacco batteria raggiunga gli 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale.

Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale.

1. Qualora la spia di accensione non si dovesse accendere immediatamente dopo il collegamento del caricatore o qualora, trascorso il tempo di ricarica normale, la spia di ricarica verde non dovesse lampeggiare rapidamente, si prega di rivolgersi ad un rivenditore autorizzato.
2. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

Pacco batteria Ni-MH/Ni-Cd

NOTA:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.

Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completa, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

- La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.

1. Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.

2. Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

3. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

SEGNALI SPIE

Luce verde

Il caricatore è stato collegato alla presa murale.

E' pronto per il caricamento.

Luce verde lampeggiante rapida

Il caricamento è completato. (Carica completa)

Luce verde lampeggiante

Batteria carica all'80% circa (Carica utilizzabile. Solo Li-ion)

Luce verde

In fase di caricamento.

Luce arancione

Pacco batteria freddo.

La ricarica del pacco batteria avviene lentamente per ridurre il peso sulla batteria (solo Li-ion).

Luce arancione lampeggiante

Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa.

Qualora la temperatura del pacco batteria raggiunga i -10^ C o meno, anche la spia di ricarica arancione inizia a lampeggiare. La ricarica inizia quando la temperatura del pacco batteria aumenta (solo Li-ion).

Spia stato ricarica

Sinistra: verde Destra: arancione

Luce arancione e verde lampeggianti rapide

Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto.

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

IV. MANUTENZIONE

Per la pulizia dell'apparecchio, utilizzare un panno morbido ed asciutto. NON usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.

V. ACCESSORI

Utilizzare solo i bit adatti per la dimensione del mandrino.

VI. ALLEGATO

CAPACITÀ MASSIME CONSIGLIATE

Modello		EY7440
Avvita-mento viti	Vite a ferro	M5
	Vite da legno	6,8 mm (17/64")
	Vite autoforante	6 mm (15/64")
Trapana-tura	Per legno	35 mm (1-3/8")
	Per metallo	13 mm (1/2")

Modello		EY7440
Motore		14,4 V DC
In assenza di carico	Basso	60 - 400 /min (giri/min.)
	Alto	200 - 1350 /min (giri/min.)
Capacità mandrino		1,5 mm - 13 mm (1/16" - 1/2")
Coppia massima	Basso	26 N·m (265 kgf-cm, 230 in-lbs)
	Alto	8,8 N·m (90 kgf-cm, 78 in-lbs)
Coppia frizione		Capacità circa 0,5 N·m (5 kgf-cm, 4,4 in-lbs) - 4,4 N·m (45 kgf-cm, 39 in-lbs)
Lunghezza totale		191 mm (7-1/2")
Peso(con pacco batteria: EY9L40)		1,6 kg (3,5 lbs)

PACCO BATTERIA

Modello	EY9L40
Accumulatore	Batteria Li-ion
Tensione batteria	14,4 V DC (3,6 V × 4 celle)
Capacità	3 Ah

CARICABATTERIA

Modello	EY0L80
Valori	Vedere la targhetta dei valori sul fondo del caricabatteria.
Peso	0,95 kg (2,1 lbs)

[Pacco batteria Li-ion]

Tempo di caricamento	Voltaggio	14.4 V
	3 Ah	EY9L40Utilizzabile: 35 min.Completa: 50 min.

[Pacco batteria Ni-MH/Ni-Cd]

Tempo di caricamento		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	EY9065EY9066	EY9080EY9086	EY9001
		20 min.
	1,7 Ah		EY9180EY9182	EY9101EY9103
			25 min.
	2 Ah	EY9168	EY9188	EY9106EY9107EY9108	EY9136		EY9116EY9117
		30 min.					60 min.
	3 Ah			EY9200	EY9230		EY9210
				45 min.			90 min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 min.		65 min.

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente.
