EY-4550 - Utensile elettrico PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Seghetto alternativo senza fili
Marca	PANASONIC
Modello	EY-4550
Tensione nominale	18 V CC
Tipo di batteria	Ioni di litio (Li-ion)
Capacità di taglio massima (legno)	65 mm
Capacità di taglio massima (acciaio dolce)	6 mm
Capacità di taglio massima (alluminio)	10 mm
Lunghezza della corsa	25 mm
Velocità a vuoto	0 - 2500 min⁻¹
Spessore massimo della lama	1,6 mm
Peso (con batteria)	3,35 kg
Lunghezza totale	292 mm
Grado di protezione	IP56
Modello di batteria compatibile	EY9L50
Modello di caricabatterie	EY0L81
Tempo di carica (batteria EY9L50)	50 min (utilizzabile), 65 min (carica completa)
Modalità di corsa orbitale	4 posizioni (da 0 a 3)
Illuminazione	LED integrata
Soffiaggio di polvere	Sì (acceso/spento)
Adattatore per aspirapolvere	Opzionale (EY9X016)
Sicurezza	Protezione contro surriscaldamento e scarica eccessiva
Manutenzione	Pulire con un panno asciutto; rimuovere la batteria prima di qualsiasi intervento
Lame consigliate (metallo)	EY9SXMJ0
Lame consigliate (legno)	EY9SXWJ2
Utilizzo previsto	Taglio di metallo, legno e cartongesso

Domande frequenti - EY-4550 PANASONIC

Come installare o rimuovere la lama?

Per installare la lama, tirare la leva di fissaggio/rimozione, inserire la lama fino a quando non è bloccata dalla flangia, quindi rilasciare la leva. Assicurarsi che il dorso della lama sia allineato con la guida a rullo. Per rimuovere, tirare la leva ed estrarre la lama. Importante: rimuovere sempre la batteria prima di cambiare la lama.

Quali tipi di lame posso utilizzare?

Utilizzare solo lame conformi alle specifiche: gambo di forma adatta, spessore massimo 1,6 mm. Le lame consigliate sono: per metallo EY9SXMJ0, per legno EY9SXWJ2. Non utilizzare lame deformate o incrinate.

Come regolare la modalità di corsa orbitale?

Regolare la leva della modalità sull'utensile: posizione 0 per movimento verticale solo (metalli duri, curve strette); posizione 1 per corsa orbitale bassa (alluminio, legno duro); posizione 2 per corsa media (legno, pannelli); posizione 3 per corsa alta (taglio veloce di materiali morbidi). Per una finitura più liscia, scegliere un livello inferiore.

Come caricare la batteria e quanto tempo?

Collegare il caricabatterie alla presa di corrente, inserire la batteria (modello EY9L50) allineando i segni. La spia verde indica la carica. Una batteria completamente scarica impiega circa 50 minuti per una carica utilizzabile (80%) e 65 minuti per una carica completa. Se la batteria è calda, la spia arancione lampeggia e la carica inizia dopo il raffreddamento.

Cosa fare se la spia di surriscaldamento lampeggia?

La spia di avvertimento di surriscaldamento lampeggia quando la protezione termica si attiva. Lasciare raffreddare completamente l'utensile (almeno 30 minuti) prima di riutilizzarlo. Evitare usi prolungati che attivano ripetutamente questa protezione.

Posso utilizzare l'utensile con batterie di altre marche?

No. Utilizzare esclusivamente batterie Panasonic (modello EY9L50 consigliato) progettate per questo utensile. L'uso di batterie riciclate o contraffatte può causare danni, incendi o esplosioni e annulla la garanzia.

Come pulire e mantenere il seghetto alternativo?

Utilizzare un panno asciutto e morbido per pulire l'utensile. Non utilizzare solventi, benzina o panno umido. Rimuovere la batteria prima di qualsiasi manutenzione. In caso di esposizione all'acqua, asciugare accuratamente. Pulire regolarmente polvere e limatura all'interno.

Quali sono le importanti precauzioni di sicurezza?

Tenere l'utensile per le superfici di impugnatura isolate per evitare scosse elettriche in caso di contatto con un filo nascosto. Indossare occhiali protettivi e una maschera antipolvere. Non tenere mai il pezzo a mano. Rimuovere la batteria prima di cambiare la lama. Evitare il contatto con la lama calda dopo l'uso.

Come utilizzare la guida parallela per tagli paralleli?

Allentare la vite di fissaggio della guida, inserire la guida nel montante, regolare la posizione di taglio, quindi stringere la vite. Posizionare la base sul pezzo in modo che il bordo della guida segua il bordo del pezzo. Accendere l'utensile e tagliare lungo la linea desiderata.

Dove trovare accessori opzionali come l'adattatore per aspirapolvere?

L'adattatore per polvere per aspirapolvere (riferimento EY9X016) è un accessorio opzionale. Può essere acquistato presso rivenditori autorizzati Panasonic o sul sito ufficiale. Consultare la scheda di garanzia per i rivenditori locali.

MANUALE UTENTE EY-4550 PANASONIC

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

DESCRIZIONE DELLE FUNZIONI

FUNCTIEBESCHRIJVING

Istruzioni originalmente scritte in: inglese Istruzioni originali tradotte in: altre lingue

Il prodotto, unitamente al pacco batteria, soddisfa gli appropriati gradi di protezione IP come previsto dalle norme IEC.

Definizione dei codici IP

IP5X: l'ingresso di polvere non è totalmente impedito, ma la quantità di polvere non influisce sul corretto funzionamento (qualora la polvere di talco nel prodotto sia inferiore a 75 m). IPX6: spruzzare acqua sul prodotto anche con getti potenti da qualsiasi direzione non ha effetti negativi (con ugelli di diametro interno 12,5 mm, circa 100 l/min e acqua a temperatura normale in direzione del prodotto per 3 minuti da 3 metri di distanza).

GARANZIA LIMITATA

La valutazione IP56 qualifica il prodotto come soggetto a impatto minimo da parte di acqua o polvere, ma non ne assicura il funzionamento in tali condizioni. Per maggiori dettagli sul corretto funzionamento, consultare Istruzioni per la sicurezza e il funzionamento.

I. USO PREVISTO

Grazie per aver acquistato il seghetto Panasonic. Questo seghetto può essere utilizzato con le batterie ricaricabili Panasonic e assicura eccellenti prestazioni di taglio. Il seghetto è destinato esclusivamente al taglio di metallo, legno e cartongesso.

Leggere il libretto delle istruzioni di sicurezza e quanto segue prima dell'uso.

II. NORME DI SICU- REZZA ADDIZIO- NALI

1) Tenere l'attrezzo mediante le superfici isolanti per la presa quando si esegue un lavoro durante il quale l'attrezzo da taglio potrebbe venire a contatto con cavi nascosti. Il contatto con un cavo "sotto tensione"

renderà le parti metalliche esposte dell'attrezzo "sotto tensione" e questo potrebbe causare una scossa elettrica all'operatore.

2) Utilizzare morsetti o un altro metodo idoneo per assicurare e sostenere il pezzo da lavorare su una base stabile. Se si sostiene il pezzo da lavorare con le mani o col corpo, esso risulterà instabile e potrà provocare perdita di controllo.
3) Non toccare la lama e la parte da tagliare. Stringere solo le superfici isolanti per la presa. Se si afferra l'attrezzo con entrambe le mani, sussisterà minor rischio di tagli accidentali.
4) Non tenere mai con le mani o tra le gambe il pezzo da tagliare. È importante sostenere bene il pezzo di lavoro per ridurre al minimo l'esposizione del corpo o la perdita di controllo.
5) Tenere presente che questo attrezzo è sempre pronto a funzionare, perché non è necessario collegarlo ad una presa di corrente.
6) Usare sempre occhiali protettivi oppure occhiali con protezioni laterali. Lenti o occhiali da sole NON sono occhiali di sicurezza.
7) Quando questo attrezzo viene utilizzato per eseguire lavori su legno in uno spazio ristretto (per esempio in un luogo chiuso) mettere una mascherina per proteggersi dalla polvere.
8) Evitare di tagliare i chiodi. Ispezionare attentamente il pezzo di lavoro per assicurarsi che non ci siano chiodi ed eventualmente rimuoverli prima di iniziare a lavorare.
9) Non tagliare pezzi di lavoro molto grandi.
10) Controllare che l'area vicina e intorno al pezzo di lavoro sia libera prima di iniziare a tagliare in modo che la lama non colpisca il pavimento, il banco di lavoro, ecc.
11) Tenere saldamente l'attrezzo.
12) Assicurarsi che la lama non sia in contatto con il pezzo di lavoro prima di accendere l'attrezzo.

13) Non avvicinare le mani alle parti in movimento.
14) Non toccare la lama o il pezzo di lavoro subito dopo l'operazione di taglio, perché potrebbero essere molto caldi e potreste scottarvi.
15) Non usare mai due attrezzi contemporaneamente.
16) Non utilizzare lame deformi o rotte.
17) Non utilizzare lame non conformi alle caratteristiche specificate in queste istruzioni.
18) Rimuovere il pacco batteria dal corpo dell'attrezzo prima di sostituire la lama, prima di fare regolazioni oppure eseguire lavori di manutenzione.
19) Indossare delle protezioni uditive, quando si usa l'attrezzo per un lungo periodo.

Simbolo	Significato
V	Volt
——	Corrente diretta
no	Velocità senza carico
... min ^-1	Giri o reciprocazioni per minuto
Ah	Capacità elettrica del pacco batteria
	Per ridurre il pericolo di lesioni, è necessario leggere e comprendere il manuale di istruzioni.
	Solo per uso interno.

⚠ AVVERTIMENTO:

• Non utilizzare pacchi batteria diversi da quelli Panasonic, appositamente progettati per l'uso con questo utensile ricaricabile.
• La Panasonic non sarà responsabile per eventuali danni o incidenti causati dall'uso di un pacco batteria riciclato e/o contraffatto.
• Non smaltire il pacco batteria nel fuoco e non esporlo a eccessi di calore.
• Non introdurre chiodi nel pacco batteria, non sottoporlo a urti, non smontarlo e non tentare di modificarlo.
• Evitare che oggetti metallici entrino a contatto con i terminali del pacco batteria.
• Non trasportare né conservare il pacco batteria nello stesso contenitore in cui sono presenti chiodi o oggetti metallici simili.
• Non ricaricare il pacco batteria in un luogo esposto ad alte temperature, per es. vicino ad un fuoco o alla luce solare diretta. In caso contrario la batteria può surriscaldarsi, prendere fuoco o esplodere.
• Per ricaricare il pacco batteria utilizzare esclusivamente il caricabatteria dedicato. In caso contrario la batteria potrebbe perdere, surriscaldarsi o esplodere.
• Dopo aver rimosso il pacco batteria dall'attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d'incendio.
• Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo. L'uso prolungato di un pacco batteria danneggiato può generare calore, danni e incendi.

III. MONTAGGIO

⚠ AVVERTIMENTO:

Per ridurre il rischio di lesioni, rimuovere il pacco batterie ogni volta che si cambia la lama.

Ispezione prima dell'uso

• La lama del seghetto è applicata correttamente all'oggetto da tagliare?
• Sono stati montati forma e lama dello spessore corretto?
• La lama è fissata in sicurezza?
  • La lama è scagliata o rotta?
• Nell'oggetto da tagliare sono presenti corpi estranei?

Installazione e rimozione della lama

Installazione

1. La copertura antipolvere è rimossa.
2. Rimuovere eventuali residui di taglio dalla lama e dalla staffa fissaggio lama.
3. Tirare la leva di attacco/rimozione della lama.

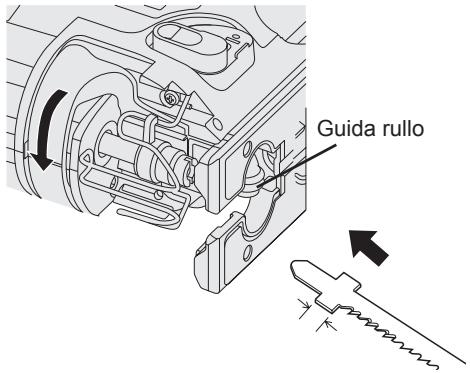

1. • Inserire la lama nella staffa serraggio lama e posizionare la parte posteriore della lama lungo la guida rullo, in modo che la parte posteriore della lama del seghetto scorra lungo la guida rullo.
2. Assicurare che l'albero della lama sia inserito abbastanza profondamente fino che la proiezione della lama è fissata dal morsetto della lama.

1. Rilasciare la leva attacco/rimozione la- ma

- Verificare che la parte posteriore della lama si trovi inserita correttamente sul rullo di guida.

⚠️ AVVERTIMENTO:

Se la lama non viene inserita bene in fondo, potrebbe venire espulsa inaspettatamente durante l'operazione. Questa condizione può essere molto pericolosa.

Rimozione

1. Tirare la leva di attacco/rimozione della lama.
2. Estrarre la lama.

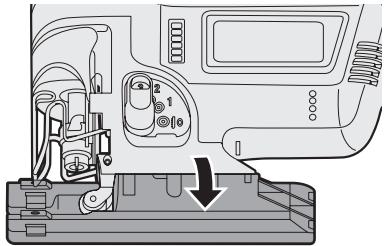

Regolazione della base

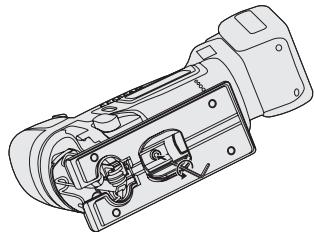

1. Utilizzare il chiavino esagonale per allentare la vite di fissaggio della base.

1. Spostare la base lungo I foro di allineamento della base per fissarne la posizione. (Vedere il diagramma a destra.)

2. La base può essere disposta tra 0° e 45° lateralmente, inoltre è possibile regolare la posizione di avanzamento/re-trocessione. Se si inclina la base lateralmente, rimuovere preventivamente la protezione antipolvere.

3. Per la determinazione dell'angolazione, fare riferimento alla scal sfalsa-tura.
4. La vite di fissaggio della guida parallela dovrebbe trovarsi sul lato opposto dello strmento.

1. Utilizzare il chiavino esagonale per serrare la vite di fissaggio della base.

Posizione della base e scopo d'uso

Posizione del foro di regolazione base	Scopo di uso
	Taglio angolare con angolo normale a destra
	Taglio di un angolo compreso tra 0° e 45°

NOTA:

Questa guida è solo indicativa. L'angolo effettivo di taglio sarà influenzato da fattori come l'impugnatura dell'attrezzo rispetto la superficie.

Regolazione della modalità di taglio orbitale

- Regolare la modalità di taglio orbitale in base all'oggetto da tagliare

Posizione leva	Movimento lava	Applicazioni principali
0	[SIGNATURE]Solo verticale	• Taglio di metalli duri come acciaio• Taglio senza interruzioni di materiali di costruzione e controsoffitti• Taglio di curve di dimensioni ridotte
1	Modalità taglio orbitale ridotto	• Taglio di metalli non resistenti come l'alluminio e altri materiali non ferrosiome l'alluminio e altri materiali non ferrosi• Taglio di legno, pannelli di compensato e plastica
2	Modalità taglio orbitale medio	• Taglio materiali soffici• Taglio di pannelli in legno e materiale composito• Taglio ad alta velocità di alluminio e acciaio morbido
3	[YKST]Modalità taglio orbitale elevata	• Taglio materiali soffici• Taglio ad alta velocità di materiali come legno, compensato e plastica

- Se si desidera che la finitura sia meglio definita, impostare la modalità di taglio orbitale su un livello inferiore.

Leva di soffiatura

Selezionare la modalità di soffiatura della polvere.

Protezione antipolvere per aspirapolvere (EY9X016) (disponibile come accessorio, non incluso)

È possibile utilizzare un aspirapolvere per raccogliere i residui del taglio.

Installazione

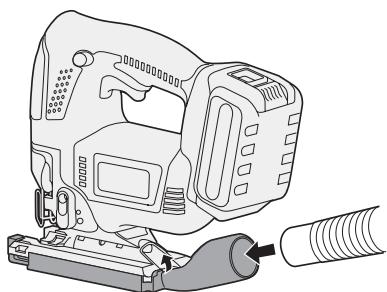

1. Fissare il gancio dell'adattatore raccolta polvere alla parte anteriore della base.
2. Far scattare la parte posteriore per installarla.
3. Fissare il tubo dell'aspirapolvere.

- Si consoglia di utilizzare un adattatore aspirapolvere per nridurre il rischiio di danneggiare la superficie dell'ogetto da tagluare.

Applicazione o rimozione del pacco batteria

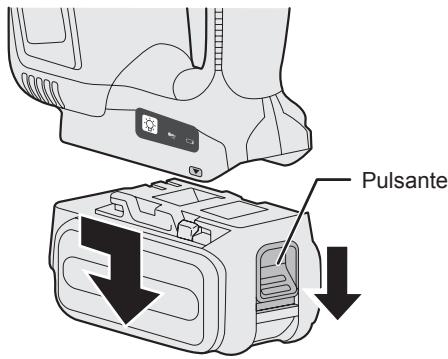

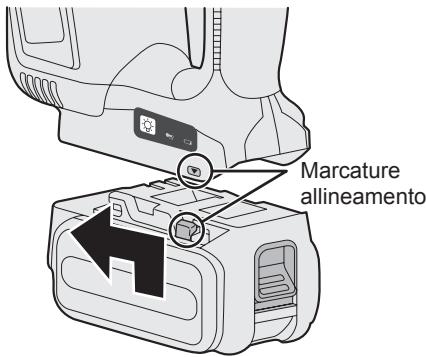

1. Per collegare il pacco batteria: Installare il pacco batteria, allineandosi con le marcature.

- Far scorrere il pacco batteria finché non si blocca in posizione.

1. Per rimuovere il pacco batteria: Tirare il pulsante dalla parte frontale per rilasciare il pacco batterie.

IV. FUNZIONAMENTO

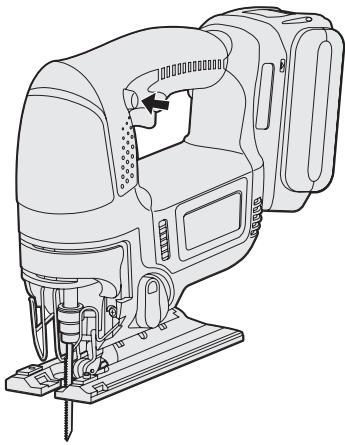

1. Spingere in basso la leva blocco interruttore, quindi premere l'interruttore di accensione.

- La velocità aumenta parallelamente alla quantità di depressione dell'interruttore di accensione.

1. Dopo aver completato il taglio, rilasciare l'interruttore di accensione
2. Verificare che la temperatura della lama sia sufficientemente bassa, quindi rimuovere la lama.

Taglio

NOTA:

• Verificare che al di sotto della superficie del pezzo da lavorare non sussistano ostacoli al taglio.
• Verificare che nel materiale da tagliare non siano presenti corpi estranei come chiodi.

Se la lama entra a contatto con tali oggetti durante il taglio, si genererà una forte forza di reazione che potrebbe provocare gravi lesioni personali.

- Non porre le mani sull'oggetto nella direzione in cui deve svolgersi il taglio.

Se non si osserva questa precauzione, sussiste il rischio di lesioni personali.

- Non toccare la lama del seghetto immediatamente dopo il taglio.

Se non si osserva questa precauzione, sussiste il rischio di ustioni.

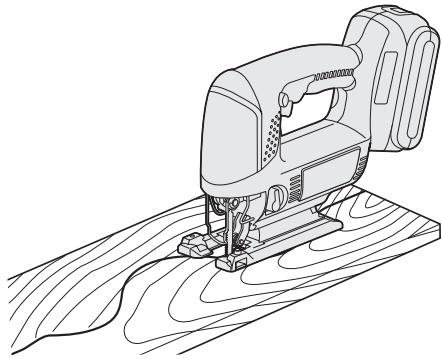

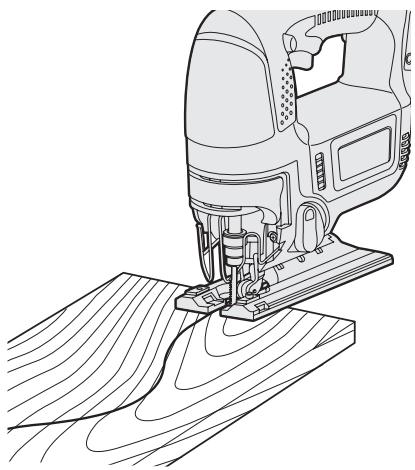

Taglio lungo le marcature

1. Posizionare l'oggetto da tagliare sulla base e allineare la lama alla marcatura.

- Non fare entrare la lama in contatto con l'oggetto da tagliare prima di aver premuto l'interruttore di accensione.

1. Premere l'interruttore, attendere che la velocità si stabilizzi, quindi collocare la base contro l'oggetto da tagliare lungo le marcature.

- Se si tagliano oggetti dalle forme complesse, ad esempio, con molte piccole curve, ridurre la velocità del taglio e di rotazione della lama.

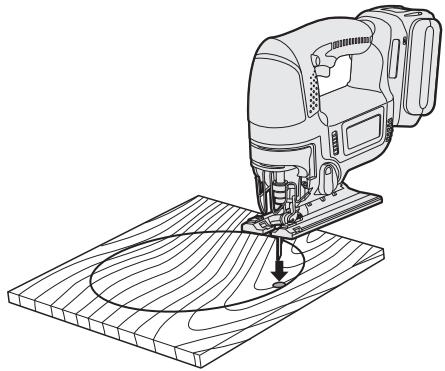

1. Trapanare un foro nella sezione da tagliare dal centro per far passare la lama.
2. Inserire la lama nel foro senza che tocchi il pezzo da lavorare, quindi premere l'interruttore di accensione.

1. Tagliare lungo la marcatura.

Uso della guida parallela

È possibile utilizzare una guida parallela per tagliare linee parallele e cerchi ed archi.

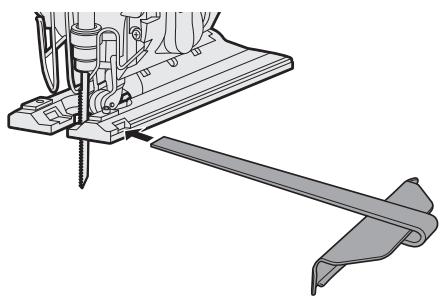

Installazione della guida parallela

1. Allentare la vite di fissaggio della guida parallela.
2. Far passare la guida parallela atraverso l'attacco.
3. Regolare la posizione di taglio e quindi serrare la vite di fissaggio.

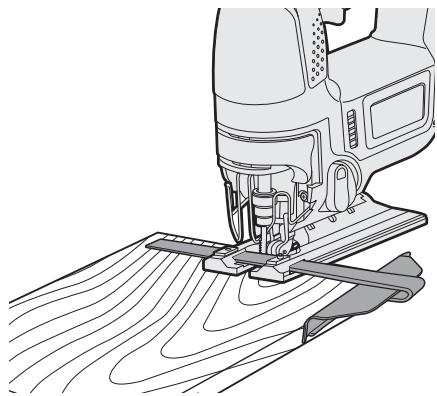

Taglio alla stessa larghezza

1. Posizionare la base sul pezzo da lavorare in modo che il bortdo della guida parallela e il pezzo da lavorare coincidano.

1. Facendo attenzione che la lama non sia già a contatto con il pezzo da lavorare, premere l'interruttore di accensione.
2. Volgere con decisione la guida pezzo verso il pezzo da lavorare per tagliare una linea parallela.

⚠️ AVVERTIMENTO:

Non inspirare eventuale fumo emesso dal prodotto o dal pacco batteria in quanto potenzialmente pericoloso.

ATTENZIONE:

Evitare usi del prodotto che possano determinare blocchi al motore. La man-cata osservanza può comportare il dan-neggiamento del prodotto e del pacco batteria con conseguente fuoriuscita di fumo o incendio.

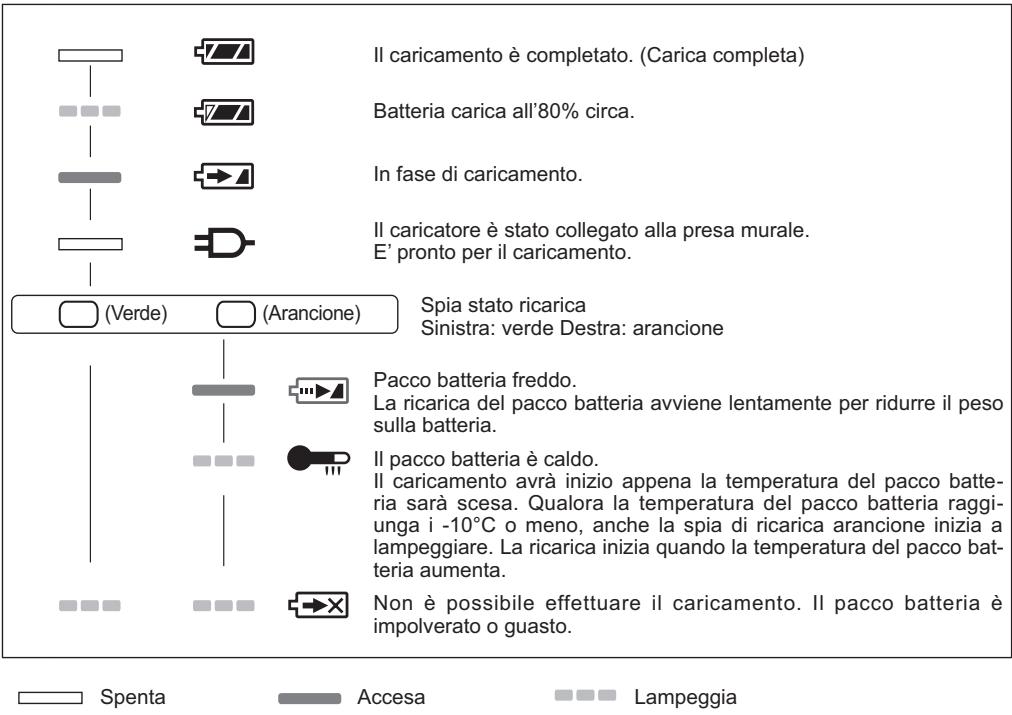

Pannello di controllo

(1) Luce LED

Prima dell'uso della luce LED, premere sempre l'interruttore una volta.

Premere il pulsante della luce LED.

La luce illumina con un consumo minimo e non influenza negativamente la prestazione dell'avvitatore, né la capacità della batteria.

ATTENZIONE:

• La luce LED incorporata è stata realizzata per l'illuminazione temporanea di un'area di lavoro ridotta.
• Non utilizzarla in sostituzione di una luce normale: la luminosità sarà insufficiente.
• La luce LED si spegne se l'utensile non viene utilizzato per 5 minuti.

Attenzione: NON FISSARE DIRETTAMENTE IL RAGGIO.

L'utilizzo di comandi, regolazioni e l'attuazione di istruzioni diverse da quelle qui riportate potrebbero provocare un'esposizione pericolosa alle radiazioni.

(2) Spia avvertenza surriscaldamento

Spenta (funzio- namento normale)

Lampeggiante: surriscaldamento Indica che il funzionamento è stato interrotto a causa un sur- riscaldamento della batteria.

La funzione di protezione da surriscaldamento interrompe il funzionamento dell'utensile per proteggere il pacco batteria in caso di surriscaldamento. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento.

• Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente il motore (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, la batteria sarà pronta per l'uso.
• Evitare l'uso dell'utensile che porti all'attivazione ripetuta della protezione da surriscaldamento.

(3) Spia avvertenza batteria prossima all'esaurimento

Spenta (funzionamen- to normale)

Lampeggiante: (batteria prossima all'esaurimento) Funzione protezione batteria attiva

Lo scaricarsi eccessivo (completo) delle batterie a ioni di litio riduce drasticamente la loro autonomia. L'utensile è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria.

• La funzione di protezione della batteria si attiva immediatamente prima che la batteria perda la carica, così da far lampeggiare la spia di avvertenza batteria prossima all'esaurimento.
• Se si nota la spia di avvertenza batteria prossima all'esaurimento, caricare immediatamente il pacco batteria.

[Pacco batteria] Per un uso corretto del pacco batteria

Pacco batteria Li-ion

• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l'uso senza ricaricarlo.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano sgombri da sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali. La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.
• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.

Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.
• Quando si rimuove il pacco batteria dall'alloggiamento principale dell'utensile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e provochino un cortocircuito.

Durata del pacco batteria

Le batterie ricaricabili hanno una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Riciclo della batteria

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine.

[Caricabatterie] Ricarica

Precauzione

• Se la temperatura del pacco batteria scende al di sotto dei -10^ (14°F) circa, il caricamento s'interrompe automaticamente per evitare la degradazione della batteria.
• La temperatura ambientale deve essere compresa tra 0°C (32°F) e 40°C (104°F).

Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), l'utensile smetterà di funzionale correttamente.

• Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un'ora per permettere allo stesso di raggiungere la temperatura ambiente.
• Lasciare raffreddare il caricatore quando si caricano più di due pacchi batterie consecutivamente.
• Non infilare le dita nel foro di contatto per tenere in mano il caricabatterie o altro scopo.

Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:

• Non utilizzare energia fornita da un generatore a motore.
• Non coprire le prese d'aria del caricabatteria e del pacco batteria.
• Scollegare il caricabatteria se non in uso.

Pacco batteria Li-ion NOTA:

Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Caricabatterie

1. Collegare il caricatore alla presa di corrente.

2. Inserire saldamente il pacco batteria nel caricabatteria.

3. Allineare le marcature e collocare la batteria nel raccordo del caricatore.

4. Far scorrere nella direzione indicata dalla freccia.

Marcature allineamento

1. Durante la ricarica, la spia di caricamento si accende.

Quando la ricarica è stata completata, l'interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

- La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia di standby arancione lampeggia mentre la batteria si sta raffreddando.

La ricarica quindi comincia automaticamente.

1. La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.
2. A ricarica completata, la spia verde si spegne.
3. Se la temperatura del pacco batteria raggiunge 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale.

Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale.

1. Se la spia di carica (verde) non si spegne, rivolgersi a un rivenditore autorizzato.
2. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabateria, la spia di carica si illumina. Dopo alcuni minuti, la spia di carica verde si spegnerà.

SEGNALI SPIE

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dal-l'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

V. MANUTENZIONE

• Usare solo un panno morbido asciutto per pulire l'unità. Non usare panni umidi, solventi, benzina o altre sostanze volatili per la pulizia.
• Qualora l'interno del prodotto o del pacco batteria si bagni, togliere immediatamente l'acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le limature di ferro accumulatesi nel prodotto. Se il prodotto presenta problemi di funzionamento, rivolgersi a un negozio di riparazioni.

VI. ACCESSORI

ATTENZIONE:

- L'uso di accessori non specificati in questo manuale può provocare incendi, scosse elettriche o lesioni personali. Utilizzare solo gli accessori consigliati.

Lama per metallo

• EY9SXMJ0

Per tagliare il metallo in generale

Lama per legno

•EY9SXWJ2

Per tagliare il legno in generale

Per riparare squarci e tagli ripetuti della stessa larghezza.

Protezione antipolvere per aspirapolvere (Accessorio opzionale)

• EY9X016

VII. SPECIFICHE

UNITÀ PRINCIPALE

Modello		EY4450
Motore		18 V
Spessore massimo della lama		1,6 mm (1/16")
Lunghezza dei colpi		25 mm (25/32")
Colpi per minuto		0–2500/min
Capacità massi-me di taglio	Legno	65 mm (2-9/16")
	Acciaio morbido	6 mm (1/4")
	Alluminio	10 mm (3/8")
Lunghezza totale		292 mm (10-1/2")
Peso (con il pacco batteria)		3,35 kg (7,5 lbs)
Rumore, Vibrazioni		Vedere il foglio accluso

PACCO BATTERIA

Modello	EY9L50
Accumulatore	Li-ion
Tensione batteria	CC 18 V (3,6 V x 10 celle)

CARICABATTERIA

Modello	EY0L81
Valori	Vedere la targhetta dei valori sul fondo del caricabatteria.
Tempo di caricamento	EY9L50
	Utilizzabile: 50 min.
	Completa: 65 min.

NOTA: Questa tabella può includere modelli non disponibili, a seconda dell'area geografica. Fare riferimento al catalogo generale più recente.

NOTA: Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa.
