Producttype	Accu-slagschroevendraaier
Merk	Panasonic
Model	EY7550
Nominale spanning	18 V DC
Onbelaste snelheid (3 standen)	0 - 1000 / 0 - 1400 / 0 - 2300 omw/min
Slagen per minuut (3 standen)	0 - 2000 / 0 - 2800 / 0 - 3300 slagen/min
Maximaal aandraaimoment	155 Nm
Schroefcapaciteit (houtschroeven)	3,5 - 9,5 mm
Schroefcapaciteit (zelfborende schroeven)	3,5 - 6 mm
Aandraaivermogen (standaard bouten)	M6 - M16
Boorkoptype	Zeskant snelspan 6,35 mm (1/4")
Totale lengte	143 mm
Gewicht (met accu EY9L50)	1,6 kg
Beschermingsgraad	IP56 (stof- en waterstraalbestendig)
Accutype	Li-ion 18 V (model EY9L50)
Geschikte lader	EY0L81 (volledige laadtijd: 65 min)
Vermogensstanden	3 standen: Zacht (S), Middel (M), Hard (H)
Verlichting	Ingebouwde LED met schakelaar
Veiligheid	Schakelvergrendeling, oververhittingsbeveiliging en bescherming tegen diepontlading
Riemhaak	Verwijderbaar en omkeerbaar
Onderhoud en reiniging	Reinigen met een droge, schone doek; geen water of oplosmiddel gebruiken
Inbegrepen accessoires	Li-ion accu, lader, riemhaak

Veelgestelde vragen - EY7550 PANASONIC

Wat zijn de drie vermogensstanden en hoe selecteert u deze?

De drie standen zijn: Zacht (S) voor delicate werkzaamheden (plastic, gipsplaten), Middel (M) voor beperkt koppel (M6-bouten, metaalschroeven), en Hard (H) voor maximaal koppel (M8-bouten en groter). Druk op de selectieknop voor de slagvermogensstand om te schakelen.

Hoe schakel ik de LED-verlichting in?

Trek eerst aan de aan/uitschakelaar om het gereedschap in te schakelen en druk vervolgens op de knop voor de LED-verlichting. De LED gaat na 5 minuten inactiviteit automatisch uit.

Wat te doen als het oververhittingslampje knippert?

Het oververhittingslampje knippert wanneer de accu te heet is. Het gereedschap stopt automatisch om de accu te beschermen. Laat het gereedschap volledig afkoelen gedurende minimaal 30 minuten voordat u het opnieuw gebruikt.

Hoe monteer of verwijder ik een bit?

Koppel eerst de accu los of vergrendel de schakelaar in de middenstand. Trek de kraag van de snelspanboorkop naar buiten, steek de zeskantbit van 6,35 mm (1/4") met een uitsparing van 9,5 mm erin en laat de kraag los. Trek aan de bit om te controleren of deze stevig vastzit.

Welk type accu gebruiken en hoe opladen?

Gebruik uitsluitend een Panasonic Li-ion accu model EY9L50 (18 V). Plaats deze in de op het stroomnet aangesloten lader EY0L81. Volledig opladen duurt ongeveer 65 minuten. Laad niet op bij een temperatuur onder 0°C of boven 40°C.

Hoe draairichting omkeren?

Gebruik de vooruit/achteruit-schakelaar boven de trekker. Duw deze naar links voor normale draairichting (vastdraaien), naar rechts voor de tegenovergestelde richting (losdraaien). Bedien deze nooit terwijl de motor draait.

Wat betekent het knipperen van het acculage-lampje?

Het acculage-lampje knippert wanneer de bescherming tegen diepontlading wordt geactiveerd. Dit betekent dat de accu bijna leeg is. Laad deze onmiddellijk op om schade aan de accu te voorkomen.

Hoe onderhoud ik het gereedschap?

Reinig het gereedschap na elk gebruik met een droge, schone doek. Gebruik nooit water, oplosmiddel of vluchtige schoonmaakmiddelen. Bewaar het op een droge, stofvrije plaats.

Kan ik niet-originele accessoires gebruiken?

Panasonic raadt aan om uitsluitend originele accessoires te gebruiken, waaronder de accu, lader en de optionele snelspanboorkop (EY9HX110E). Het gebruik van niet-conforme accessoires kan leiden tot schade of ongevallen.

Hoe bevestig of verplaats ik de riemhaak?

Verwijder de schroef die de haak vasthoudt, haal deze eruit en steek hem aan de andere kant van de behuizing. Draai de schroef stevig vast. Zorg ervoor dat de haak goed vastzit voordat u hem gebruikt om vallen te voorkomen.

GEBRUIKSAANWIJZING EY7550 PANASONIC

Nederlands: Bladzijde 47

Español: Página 57

Dansk: Side 68

Svenska: Sid 78

Norsk: Side 88

Suomi: Sivu 98

FUNCTIONAL DESCRIPTION

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

Dit gereedschap, samen met de accu, voldoet aan de voorgeschreven IP-beschermingsgraad gebaseerd op de IEC-bepalingen.

Definitie van de IP-code

IP5X: Het binnendringen van stof wordt niet volledig voorkomen, maar het binnendringen mag niet zodanig zijn dat een bevredigende werking van het gereedschap of de veiligheid niet gegarandeerd is (in geval dat een hoeveelheid talkpoeder van minder dan 75 µm in het gereedschap terechtkomt).

IPX6: Water van krachtige waterstralen gespoten tegen het gereedschap vanuit willekeurig welke richting, mag geen schadelijk effect hebben (in geval met een mondstuk met een binnendiameter van 12,5 mm, ongeveer 100 liter/min water van een normale temperatuur gedurende 3 minuten vanaf 3 meter afstand op het gereedschap wordt gespoten).

BEPERKTE GARANTIE

De IP56 classificatie betekent dat dit gereedschap bestand is tegen de minimale inwerking van water en stof, maar er wordt geen garantie gegeven voor de prestatie onder dergelijke omstandigheden. Zie Veiligheids- en gebruiksinstructies voor verdere informatie over het juiste gebruik.

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

I. EXTRAVEILIGHEIDS-VOORSCHRIFTEN

1) Draag oorbescherming wanneer u het gereedschap gedurende langere tijd achtereen gebruikt.
2) Denk eraan dat dit gereedschap altijd gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden.

3) Bij het boren of schroeven in muren en vloeren is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE ZESKANTBOORKOP OF ANDERE METALEN ONDERDELEN VAN HET GEREEDSCHAP AAN! Houd het gereedschap alleen aan de plastic handgreep vast zodat u geen elektrische schok krijgt als u per ongeluk een elektriciteitsdraad raakt.
4) Bedien de links/rechtsschakelaar NIET zolang de startschakelaar is ingedrukt. Anders wordt de accu snel ontladen en kan het gereedschap worden beschadigd.
5) De acculader wordt tijdens het opladen warm. Dit is normaal. Laad de accu echter NIET te lang op.
6) Zet de links/rechtsschakelaar in de middelste stand (schakelaarvergrendeling) indien u het gereedschap opbergt of meeneemt.
7) Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt.

Symbool	Betekenis
V	Volt
---	Gelijkstroom
n_0	Onbelast
... min^-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Lees voor gebruik de gebruiksaanwijzing.
	Alleen voor gebruik binnenshuis.

⚠ WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor schade of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.
• Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen.
• Zorg dat de accupolen niet in contact komen met metalen voorwerpen.
• Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen zijn.
• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.
• Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen.
• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwikkeling, ontbranding of barsten van de accu.

II. MONTAGE

Bevestigen of verwijderen van de bit

OPMERKING:

- Voordat u de bit bevestigt of verwijdert, moet u de accu losmaken van het gereedschap of de schakelaar in de middenstand zetten (schakelaarvergrendeling).

1. Pak de kraag van de snelkoppelingboorkop vast en trek deze weg van het gereedschap.
2. Steek de bit in de boorkop. Laat de kraag los.
3. De kraag keert in de oorspronkelijke stand terug wanneer deze wordt losgelaten.

4. Trek even aan de bit om er zeker van te zijn dat de bit vastzit.

5. Om de bit te verwijderen, trekt u de kraag op dezelfde wijze weg van het gereedschap.

OPGELET:

- Als de kraag niet in de oorspronkelijke stand terugkeert of als de bit gemakkelijk uit de bithouder kan worden getrokken, is de bit niet op de juiste wijze bevestigd. Controleer vóór gebruik altijd of de bit goed is bevestigd.

Gebruik 6,35 mm (1/4") zeskantbits.

Voor een stevige bevestiging van de bit mag u alleen zeskantbits met een 9,5 mm (3/8") uitsparing gebruiken.

Bevestigen of verwijderen van de dop

1. Bevestigen van de dop

Bevestig de dop door de opening in de onderkant van de dop over het vierkante aandrijfeind van het gereedschap te schuiven.

Zorg dat de dop stevig aan het gereedschap is bevestigd.

1. Verwijderen van de dop

Trek de dop los van het gereedschap.

OPMERKING:

Bevestigen of verwijderen van de originele opties en doppen

Zorg dat de temperatuur van het gereedschap boven het vriespunt (0°C) is bij het bevestigen of losmaken van de originele opties en doppen aan het vierkante aandrijfeind. Het rubber in het vierkante aandrijfeind dat de kogel omhoogduwt kan hard worden bij temperaturen onder het vriespunt. Hierdoor is extra kracht vereist bij het los- en vastmaken van de doppen.

Bevestigen en verwijderen van de accu

1. Bevestigen van de accu:

Zet de uitlijntekens tegenover elkaar en bevestig de accu.

- Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

Uitlijntekens

1. Verwijderen van de accu:

Trek vanaf de voorkant aan de knop om de accu los te maken.

III. BEDIENING

WAARSCHUWING!

- Adem geen rook in die door het gereedschap of de accu wordt uitgestoten, want dit kan schadelijk zijn voor uw gezondheid.

[Op het gereedschap]

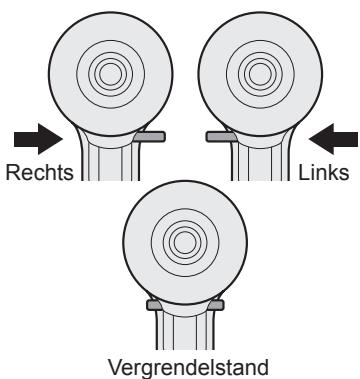

Bediening van de startschake- laar en de links/rechtsschakelaar

OPGELET:

Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen.

Bediening van de schake- laar voor rechtsomdraaien

1. Druk de schakelaar voor rechtsomdraaien in.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. De snelheid neemt toe naarmate de startschakelaar verder wordt ingedrukt, zodat u de schroeven optimaal kunt vastdraaien. Wanneer de startschakelaar wordt losgelaten, treedt de rem in werking en zal de bit meteen stoppen.
4. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Bediening van de schake- laar voor linksomdraaien

1. Druk de schakelaar voor linksomdraaien in. Controleer vóór gebruik de draairichting van de boorkop.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

OPGELET:

- Gebruik het gereedschap niet ononderbroken met twee of meer accu's achter elkaar, om oververhitting te voorkomen. Het gereedschap moet voldoende zijn afgekoeld voordat u met een volgende accu kunt beginnen.

Gebruik van de riemclip

WAARSCHUWING!

• Zorg ervoor dat de riemclip stevig aan de behuizing van het gereedschap wordt bevestigd door de schroef goed vast te draaien. Als de schroef niet goed vastzit, kan de riemclip losraken waardoor het gereedschap kan vallen.
  Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Controleer regelmatig of de schroef goed vastzit. Draai de schroef indien nodig stevig vast.

• Bevestig de riemclip goed en stevig aan de broekriem of gordel. Let er op dat het gereedschap niet van de riem losschiet. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

• Ga niet hardlopen of springen terwijl het gereedschap aan de riemclip hangt. De riemclip kan van de riem losschieten waardoor het gereedschap valt.
  Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

• Zet de riemclip in de bewaarstand wanneer de clip niet wordt gebruikt. Anders kan de riemclip achter andere voorwerpen blijven hangen.
  Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Bevestig geen andere bit dan een schroefbit aan het gereedschap wanneer dit aan de riemclip wordt gedragen. Scherpe voorwerpen, zoals boren en schroefbits, kunnen lichamelijk letsel veroorzaken.

Verplaatsen van de riem- clip

De riemclip kan aan beide zijden van het gereedschap worden bevestigd.

1. Verwijderen van de clip

(1) Verwijder de schroef.

(2) Trek de clip naar buiten.

(1) Verwijder de schroef. (2) Trek de clip naar buiten.

1. Bevestigen van de clip aan de andere kant

(1) Steek de clip in de andere kant.

(2) Draai de schroef goed aan zodat deze goed vast zit.

(1) Steek de clip in de andere kant. (2) Draai de schroef goed aan zodat deze goed vast zit.

Bedieningspaneel

(1) Kiezen van de slagkrachtinstelling

- Er zijn drie instellingen voor de slagkracht (zacht, medium, hard).

Druk op de slagkrachtfunctietoets om de gewenste instelling te kiezen. Bij enkele malen indrukken van de toets wordt er omgeschakeld tussen zacht, medium en hard.

Bij het verlaten van de fabriek is de slagkracht van de schroevendraaier ingesteld op "hard".

Tabel met aanbevolen werkrichtlijnen

Display voor slag-krachtfunctie	Aanbevolen toepassing
	Klussen die een hoog aanhaalmoment vereisen waarbij er geen kans bestaat dat de bout of schroef breekt, de kop afknapt of de bit losraakt. (Bij deze instelling wordt het maximale aanhaalmoment verkregen.)Geschikte toepassingen zijn:Vastdraaien van M8 en grotere boutenVastdraaien van lange schroeven in wanden binnenshuis
	Klussen die een minder hoog aanhaalmoment vereisen waar de kans bestaat dat de schroef breekt of de kop afknapt. (Bij deze instelling is het aanhaalmoment beperkt.)Geschikte toepassingen zijn:Vastdraaien van bouten met een kleine diameter (M6)Vastdraaien van metaalwerk-schroeven bij het bevestigen van montageonderdelen
	Klussen die een minder hoog aanhaalmoment vereisen waar de kans bestaat dat de schroef breekt, de kop afknapt of de bit losraakt, met beschadiging van een afgewerkt oppervlak tot gevolg. (Bij deze instelling is het aanhaalmoment beperkt.)Geschikte toepassingen zijn:Vastdraaien van bouten met een kleinere diameter dan M6 die gemakkelijk kunnen brekenVastdraaien van schroeven in een plastic vormMonteren van gipsplaten

* spm = slagen per minuut

Vermijd herhaaldelijk indrukken van de schakelaar wanneer de bouten en schroeven erg vast zitten.

Indien dit wel wordt gedaan, is het mogelijk dat het draaien vertraagd begint of de slagkrachtfunctie-aanduiding knippert waardoor het draaien helemaal niet begint om beschadiging van het circuit te voorkomen.

(2) LED-lampje

Trek altijd een keer aan de hoofdschakelaar voordat u het LED-lampje gebruikt. Druk op om het LED-lampje in en uit te schakelen.

Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden.

OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.
• Het LED-lampje gaat automatisch uit wanneer het gereedschap langer dan 5 minuten niet wordt gebruikt.

Opgelet : KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL.

Het gebruik van bedieningsorganen, het maken van afstellingen of het uitvoeren van procedures die niet in deze handleiding staan beschreven, kan leiden tot blootstelling aan gevaarlijke straling.

(3) Oververhitting-waarschuwingslampje

Uit (normale werking)

Knippert: Oververhitting De werking van het gereedschap is gestopt omdat de accu te heet is geworden.

De oververhitting-beveiligingsfunctie zorgt ervoor dat het gereedschap stopt wanneer de accu te heet wordt. Het oververhitting-waarschuwingslampje op het bedieningspaneel knippert wanneer deze beveiligingsfunctie is geactiveerd.

• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat.
• Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.

(4) Waarschuwingslampje voor lage accuspanning

De accu-beveiligings- functie is geactiveerd.

Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.
• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.

[Accu]

Voor een juist gebruik van de accu

Li-ion accu (EY9L40/EY9L41)

• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.
• Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen. Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.
• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.

- Wanneer de accu van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accuaansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

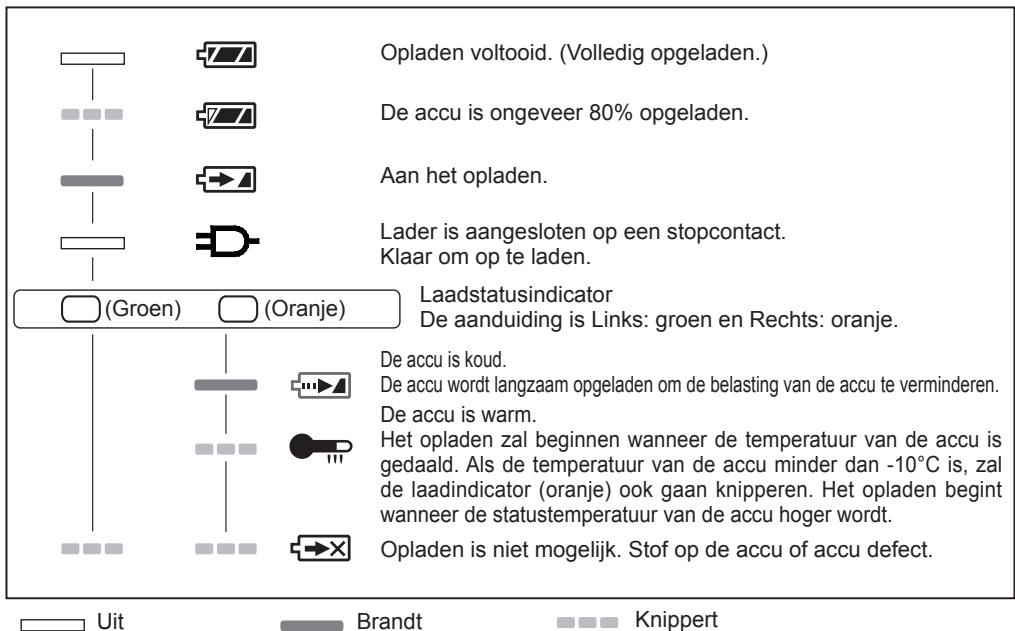

[Acculader] Opladen

Belangrijke informatie voor Li-ion accu's

- Als de temperatuur van de accu lager wordt dan ongeveer -10^ , zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.

Algemene informatie voor Li-ion/Ni-MH/Ni-Cd accu's

- De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F).

Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.

- Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.

- Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.

- Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

OPGELET:

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motor-generator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.
• Maak de acculader los wanneer deze niet wordt gebruikt.

Li-ion accu OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

1. Plaats de accu goed in de lader.

1 Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.
2 Schuif de accu in de richting van de pijl naar voren.

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

- Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld.

Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgela- den.

2. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.

3. Als de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd.
   Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

4. Als de spanningsindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met een officiële dealer.
5. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.
6. Verwijder de accu terwijl u de accu- ont-grendeltoets omhoog houdt.

Accu-ontgren-deltoets

LAMPINDICATIES

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Cd

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zijn naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

IV. ONDERHOUD

Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.

V. AANHAALMOMENT

De kracht die vereist is voor het vastdraaien van een bout hangt af van het materiaal en de afmeting van de bout, en het materiaal waarin de bout gedraaid wordt.

De aanhaaltijd moet daarop worden aangepast. De onderstaande waarden zijn bedoeld als referentie.

(De feitelijke waarden kunnen verschillen afhankelijk van de aanhaalomstandigheden.)

Factoren die het aanhaalmoment beïnvloeden

Het aanhaalmoment wordt beïnvloed door een groot aantal factoren, die hierna worden beschreven. Controleer het aanhaalmoment altijd met een momentsleutel.

1) Spanning

Naarmate de accu leger wordt, neemt de spanning af en daarmee ook het aanhaalmoment.

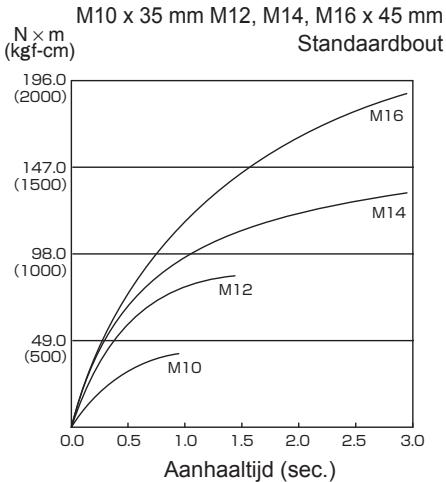

Aanhaalmomenten van bouten

EY7546

Aanhaalomstandigheden

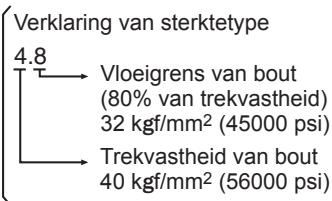

• De volgende bouten zijn gebruikt. Standaardbout: Sterktetype 4,8 Hoogwaardig type 12,9

2) Aanhaaltijd

Een langere aanhaaltijd resulteert in een hoger aanhaalmoment. Een hoog aanhaalmoment heeft echter geen toegevoegde waarde en verkort de levensduur van het gereedschap.

3) Verschillende boutdiktes

De boutdikte is van invloed op het aan-haalmoment van de bout.

Over het algemeen neemt het aanhaal- moment toe naarmate de bout dikker wordt.

4) Aanhaalomstandigheden

• Het aanhaalmoment is zelfs bij dezelfde type bouten afhankelijk van de kwaliteit, de lengte en de torsiecoëfficiënt (een bij de productie door de fabrikant vastgestelde coëfficiënt).
• Het aanhaalmoment is zelfs bij hetzelfde bevestigingsmateriaal (b.v. staal) afhankelijk van de afwerkingslaag van het materiaal.
• Het aanhaalmoment neemt aanzienlijk af wanneer de bout en moer met elkaar meedraaien.

5) Speling in de copsleutel

Het aanhaalmoment neemt af als voor het vastdraaien van een bout een verkeerde copsleutel wordt gebruikt.

6) Startschakelaar (startschakelaar met vari-abele toerentalregeling)

Het aanhaalmoment is lager wanneer de schakelaar van het gereedschap niet volledig is ingedrukt.

7) Invloed van een adapter

Het aanhaalmoment neemt af bij gebruik van een universeel verbindingsstuk of een aansluitadapter.

VI. ACCESSOIRES

Gebruik alleen een bit met een geschikte maat.

Los verkrijgbare originele Panasonic snelkoppelingboorkop (EY9HX110E).

Maat boorkop: 6,35 mm (1/4") zeskant

VII. AANHANGSEL

AANBEVOLEN MAXIMALE CAPACITEITEN

Model		EY7546	EY7547	EY7550	EY7551
Schroeven	Houtschroef	3,5 – 9,5 mm
	Zelfborende schroef	3,5 – 6 mm
Bouten vastdraaien		Standaardbout: M6 – M16Bout met hoge trekvastheid: M6 – M12

Model	EY9L41	EY9L42	EY9L44	EY9L50
Soort accu	Li-ion accu
Accuspanning	14,4 V gelijkstroom (3,6 V × 4 cellen)		14,4 V gelijkstroom (3,6 V × 8 cellen)	14,4 V gelijkstroom (3,6 V × 10 cellen)

ACCULADER

Model	EY0L81
Toelaatbaar vermogen	Zie het specificatieplaatje op de onderkant van de acculader.
Laadtijd	EY9L41	EY9L42	EY9L44	EY9L50
	Bruikbaar: 45 min.	Bruikbaar: 30 min.	Bruikbaar: 50 min.
	Vol: 60 min.	Vol: 35 min.	Vol: 65 min.

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn.

Zie de meest recente algemene catalogus.

Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.
