Produkttyp	Akku-Schlagschrauber
Marke	Panasonic
Modell	EY7550
Nennspannung	18 V DC
Leerlaufdrehzahl (3 Stufen)	0 - 1000 / 0 - 1400 / 0 - 2300 U/min
Schlagzahl (3 Stufen)	0 - 2000 / 0 - 2800 / 0 - 3300 Schläge/min
Max. Drehmoment	155 N·m
Schraubkapazität (Holzschrauben)	3,5 - 9,5 mm
Schraubkapazität (Selbstbohrschrauben)	3,5 - 6 mm
Anzugskapazität (Standardbolzen)	M6 - M16
Spannfuttertyp	Schnellspann-Sechskantaufnahme 6,35 mm (1/4")
Gesamtlänge	143 mm
Gewicht (mit Akku EY9L50)	1,6 kg
Schutzart	IP56 (staub- und strahlwassergeschützt)
Akkutyp	Li-Ion 18 V (Modell EY9L50)
Kompatibles Ladegerät	EY0L81 (volle Ladezeit: 65 min)
Leistungsmodi	3 Stufen: Weich (S), Mittel (M), Hart (H)
Beleuchtung	Integrierte LED mit Schalter
Sicherheit	Schaltersperre, Überhitzungs- und Tiefentladeschutz
Gürtelclip	Abnehmbar und wendbar
Wartung und Reinigung	Mit einem trockenen, sauberen Tuch reinigen; kein Wasser oder Lösungsmittel verwenden
Enthaltenes Zubehör	Li-Ion-Akku, Ladegerät, Gürtelclip

Häufig gestellte Fragen - EY7550 PANASONIC

Welche drei Leistungsstufen gibt es und wie wählt man sie aus?

Die drei Stufen sind: Weich (S) für empfindliche Arbeiten (Kunststoff, Gipskartonplatten), Mittel (M) für begrenztes Drehmoment (M6-Bolzen, Metallschrauben) und Hart (H) für maximales Drehmoment (M8-Bolzen und größer). Drücken Sie die Taste zur Auswahl der Schlagkraftstufe, um zwischen ihnen zu wechseln.

Wie schalte ich die LED-Beleuchtung ein?

Ziehen Sie zuerst den Ein-/Ausschalter, um das Werkzeug einzuschalten, und drücken Sie dann die Taste zum Einschalten der LED-Beleuchtung. Die LED erlischt automatisch nach 5 Minuten Inaktivität.

Was tun, wenn die Überhitzungsanzeige blinkt?

Die Überhitzungsanzeige blinkt, wenn der Akku zu heiß ist. Das Werkzeug stoppt automatisch, um den Akku zu schützen. Lassen Sie das Werkzeug mindestens 30 Minuten vollständig abkühlen, bevor Sie es wieder verwenden.

Wie setze ich einen Einsatz ein oder entferne ihn?

Trennen Sie zuerst den Akku oder verriegeln Sie den Schalter in der Mittelposition. Ziehen Sie den Kragen des Schnellspannfutters nach außen, setzen Sie den Sechskanteinsatz von 6,35 mm (1/4") mit einem Einstecktiefe von 9,5 mm ein und lassen Sie den Kragen los. Ziehen Sie am Einsatz, um zu prüfen, ob er sicher sitzt.

Welchen Akkutyp verwende ich und wie lade ich ihn?

Verwenden Sie ausschließlich einen Panasonic Li-Ionen-Akku Modell EY9L50 (18 V). Setzen Sie ihn in das an das Stromnetz angeschlossene Ladegerät EY0L81 ein. Die vollständige Aufladung dauert etwa 65 Minuten. Laden Sie nicht bei Temperaturen unter 0°C oder über 40°C.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Rechts-/Linkslaufhebel über dem Auslöser. Schieben Sie ihn nach links für normale Drehung (Anziehen), nach rechts für entgegengesetzte Richtung (Lösen). Betätigen Sie ihn niemals bei laufendem Motor.

Was bedeutet das Blinken der Akkuanzeige?

Die Akkuanzeige blinkt, wenn der Tiefentladeschutz aktiviert wird. Das bedeutet, dass der Akku fast entladen ist. Laden Sie ihn sofort auf, um Schäden am Akku zu vermeiden.

Wie pflege ich das Werkzeug?

Reinigen Sie das Werkzeug nach jedem Gebrauch mit einem trockenen, sauberen Tuch. Verwenden Sie niemals Wasser, Lösungsmittel oder flüchtige Reinigungsmittel. Lagern Sie es an einem trockenen und staubfreien Ort.

Kann ich nicht originale Zubehörteile verwenden?

Panasonic empfiehlt die ausschließliche Verwendung von Originalzubehör, einschließlich Akku, Ladegerät und optionalem Schnellspannfutter (EY9HX110E). Die Verwendung von nicht konformem Zubehör kann zu Schäden oder Unfällen führen.

Wie befestige oder versetze ich den Gürtelclip?

Entfernen Sie die Schraube, die den Clip hält, nehmen Sie ihn heraus und setzen Sie ihn auf der anderen Seite des Gehäuses ein. Ziehen Sie die Schraube fest an. Stellen Sie sicher, dass der Clip fest sitzt, bevor Sie ihn verwenden, um Stürze zu vermeiden.

BEDIENUNGSANLEITUNG EY7550 PANASONIC

FUNKTIONSBESCHREIBUNG

DESCRIPTION DES FONCTIONS

Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen

Dieses Werkzeug, als komplette Einheit mit einem Akku, erfüllt die entsprechenden IP-Schutzgrade auf der Basis der IEC-Vorschriften.

Definition des IP-Codes

IP5X: Staubeintritt wird nicht vollständig verhütet, aber Staub darf nicht in einer Menge eindringen, die den zufrieden stellenden Betrieb des Werkzeugs beeinträchtigt oder die Sicherheit gefährdet (Für den Fall, dass Talkumpuder unter 75 m in das Werkzeug eindringt).

IPX6: Wasser, das durch kräftige Düsen aus allen Richtungen gegen das Werkzeug gespritzt wird, darf keine schädlichen Auswirkungen haben (Für den Fall, dass eine Wassermenge von ca. 100 L/min mit normaler Temperatur aus 3 m Entfernung 3 Minuten lang durch eine Düse von 12,5 mm Innendurchmesser in das Werkzeug injiziert wird).

EINGESCHRÄNKTE GARANTIE

Die Schutzart IP56 qualifiziert diese Maschine für minimale Auswirkung von Wasser oder Staub, aber nicht für die Zusicherung der Leistung unter solchen Bedingungen. Weitere Einzelheiten zur Funktionstüchtigkeit finden Sie in den Sicherheits- und Gebrauchsanweisungen.

Lesen Sie bitte vor der ersten Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

I. WEITERE WICHTIGE SICHERHEITSREGELN

1) Geeigneten Gehörschutz tragen, wenn das Werkzeug längere Zeit im Betrieb ist!
2) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss.
3) Beim Schrauben in Wände, Fußböden usw. können stromführende Kabel berührt werden. DAHER NIE DAS VIER-KANTSCHNELLSPANNFUTTER ODER ANDERE VORDERE METALLTEILE BERÜHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein.

4) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICHT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden.
5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Den Akku daher NICHT über lange Zeit aufladen.
6) Stellen Sie den Rechts-/Linkslauf-Umschalthebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).
7) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.

Symbol	Bedeutung
V	Volt
---	Gleichstrom
n_0	Leerlaufdrehzahl
... min^-1	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
	Lesen Sie die Bedienungsanleitung vor Gebrauch.
	Nur für Inneneinsatz.

⚠️ WARNING:

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten oder gefälschten Akkus verursacht werden.
• Werfen Sie den Akku nicht ins Feuer, und setzen Sie ihn auch keiner übermäßigen Wärme aus.
• Unterlassen Sie das Einschlagen von Nägeln in den Akku sowie Erschüttern, Zerlegen oder Abändern des Akkus.

• Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommen.

• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen im selben Behälter.

• Laden Sie den Akku nicht an einem heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren.
• Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.
• Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

II. BAUGRUPPE

Anbringen oder Abnehmen des Bits

HINWEIS:

- Trennen Sie vor dem Anbringen oder Abnehmen eines Bits den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).

1. Die Hülse des Schnellspannfutters halten und vom Schrauber herausziehen.
2. Den Bit in das Bohrfutter einsetzen. Die Hülse loslassen.
3. Der Ring springt in seine Ausgangsposition zurück, wenn er losgelassen wird.
4. An dem Bit ziehen, um sicherzustellen, das er nicht abgezogen werden kann.
5. Zum Entfernen des Bits die Hülse auf die gleiche Weise herausziehen.

VORSICHT:

- Wenn der Ring nicht in seine Ausgangsposition zurückkehrt oder wenn sich der Bit löst, wenn an ihm gezogen wird, wurde der Bit nicht ordnungsgemäß eingesetzt. Vor der Inbetriebnahme sicherstellen, dass der Bit ordnungsgemäß befestigt ist.

Verwenden Sie 6,35-mm-(1/4")-Sechskant-bits.

Um einwandfreie Sicherung des Bits zu gewährleisten, verwenden Sie nur Sechskantbits mit 9,5 mm (3/8") Arretierung.

Anbringen oder Abnehmen einer Stecknuss

1. Anbringen einer Stecknuss Bringen Sie die Stecknuss an, indem Sie die Fassung an der Unterseite der Stecknuss auf den Vierkant am Werkzeug schieben.

Vergewissern Sie sich, dass die Stecknuss fest mit dem Werkzeug verbunden ist.

1. Abnehmen einer Stecknuss Ziehen Sie die Stecknuss ab.

HINWEIS:

Anbringen oder Abnehmen von Originalzubehör und Stecknüssen Halten Sie das Werkzeug über dem Gefrierpunkt (0°C), wenn Sie Originalzubehör und Stecknüsse am Vierkant des Werkzeugs anbringen oder davon abnehmen. Das Gummikissen im Vierkant, das die Kugel hochdrückt, kann unterhalb des Gefrierpunkts hart werden. Dies erfordert zusätzliche Kraft beim Abnehmen und Anbringen von Stecknüssen.

Anbringen oder Abnehmen des Akkus

1. Zum Anschließen des Akkus: Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen.

- Den Akku einschieben, bis er einrastet.

Ausrichtmarkierungen

1. Zum Entfernen des Akkus: Zum Abnehmen des Akkus am Knopf an der Vorderseite ziehen.

III. BETRIEB

⚠️ WARNING!

- Atmen Sie nicht den vom Werkzeug oder vom Akkupack ausströmenden Rauch ein, da er gesundheitsschädlich sein kann.

[Hauptteil]

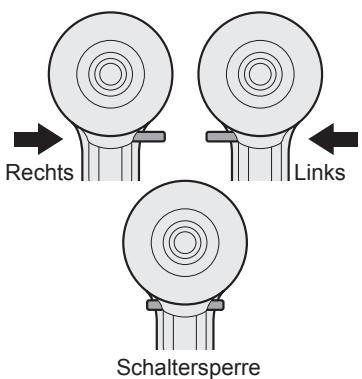

Umschalten und Betätigung des Rechts-/Linkslauf-Umschalthebels

VORSICHT:

Nicht den Rechts-/Linkslauf-Umschalthebel betätigen, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu verhindern.

Rechtslauf-Schalterbetätigung

1. Für Rechtslauf den Hebel drücken.

2. Drücken Sie den Schalter leicht, um das Werkzeug langsam zu starten.

3. Die Drehzahl nimmt zu, je stärker der Auslöser gedrückt wird, um effizientes Anziehen von Schrauben zu ermöglichen. Beim Loslassen des Auslösers wird die Bremse betätigt und der Bit sofort angehalten.

4. Nach der Verwendung den Hebel auf die Mittelposition zurückstellen (Schaltersperre).

Linkslauf - Schalterbetätigung

1. Für Linkslauf den Hebel drücken. Die Drehrichtung vor dem Betrieb prüfen.
2. Drücken Sie den Schalter leicht, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf die Mittelposition zurückstellen (Schaltersperre).

VORSICHT:

- Um übermäßigen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Anschluss eines anderen Akkus abkühlen.

Verwenden des Riemen- hakens

⚠️ WARNING!

• Unbedingt den Riemenhaken am Hauptgerät sicher befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken lösen und das Hauptgerät herunterfallen.
  Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Überprüfen Sie die Festigkeit der Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden.
• Den Riemenhaken unbedingt sicher und gut am Gürtelriemen oder einem anderen Riemen befestigen. Darauf achten, dass das Gerät nicht vom Riemen abrutscht. Dies kann einen Unfall oder Verletzungen zur Folge haben.

• Wenn das Hauptgerät vom Riemenhaken gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Haken abrutschen und herunterfallen.
  Dies kann einen Unfall oder Verletzungen zur Folge haben.

• Wenn der Riemenhaken nicht verwendet wird, unbedingt in seine Lagerposition bringen. Der Riemenhaken könnte sich irgendwo verfangen.
  Dies kann einen Unfall oder Verletzungen zur Folge haben.

• Wenn Sie das Werkzeug mit dem Gürtelhaken an den Hüftgürtel hängen, bringen Sie außer Schrauberbits keine anderen Bits am Werkzeug an.

Ändern der Befestigungs- seite des Riemenhakens

Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.

1. Entfernen des Hakens

(1) Entfernen Sie die Schraube.
(2) Ziehen Sie den Haken heraus.

1. Befestigen des Hakens auf der anderen Seite

(1) Führen Sie den Haken auf der anderen Seite ein.
(2) Ziehen Sie die Schraube gut fest.

Bedienfeld

(1) Wahl des Schlagkraftmodus

- Wählen Sie einen von 3 Schlagkraftmodi (Schwach, Mittel, Stark).

Drücken Sie die Schlagkraftmodus-Wahltaste. Der Modus wechselt mit jedem Drücken der Taste auf „Stark“, „Mittel“ oder „Schwach“.

Der Schrauber wurde werksseitig vom Hersteller auf den Schlagkraftmodus „Stark“ eingestellt.

Tabelle für empfohlene Arbeitsrichtlinien

Schlagkraftmodus-änzeige	Empfohlene Anwendung
H 0 – 2300 U/min/0 – 2500 U/min und0 – 3000 S/min/0 – 3300 S/min/0 – 3500 S/min	Arbeiten, die ein starkes Drehmoment erfordern, wenn keine Gefahr besteht, dass die Schraube bricht, ihr Kopf abschert, oder das Bit sich löst. (Diese Einstellung liefert das maximale Drehmoment.)Geeignete Anwendungen:Anziehen von M8- und größeren SchraubenAnziehen von langen Schrauben bei Innenverschalungsarbeiten
M 0 – 1400 U/min und0 – 2800 S/min	Arbeiten, die ein begrenztes Drehmoment erfordern, wenn die Gefahr besteht, dass die Schraube bricht oder ihr Kopf abschert. (Diese Einstellung begrenzt das Drehmoment.)Geeignete Anwendungen:Anziehen von Schrauben mit kleinerem Durchmesser (M6)Anziehen von Metallschrauben beim Installieren von Beschlägen
S 0 – 1000 U/min und0 – 2000 S/min	Arbeiten, die ein begrenztes Drehmoment erfordern, wenn die Gefahr besteht, dass die Schraube bricht, ihr Kopf abschert, oder der Bit sich löst und eine fertige Außenfläche beschädigt. (Diese Einstellung begrenzt das Drehmoment.)Geeignete Anwendungen:Anziehen von Schrauben, die kleiner als M6 sind und leicht abscherenAnziehen von Schrauben in FormpressmaterialInstallieren von Gipsbauplatten

* S/min = Schläge pro Minute

Vermeiden Sie das wiederholte Niederdrücken des Schalters, wenn die Bolzen und Schrauben richtig festgezogen sind.

Anderenfalls kann der Start der Drehbewegung verzögert wurden oder die Schlagkraftmodusanzeige blinken, so dass der Start der Drehbewegung verhindert wird, um die Schaltkreise zu schützen.

(2) LED-Leuchte

Betätigen Sie vor der Benutzung der LED-Leuchte einmal den Ein-Aus-Schalter.

Drücken Sie die LED-Leuchten-Einschalttaste

Die Leuchte benötigt nur sehr wenig Strom und beeinträchtigt nicht die Leistung der Maschine oder die Akkukapazität während der Benutzung.

VORSICHT:

• Die eingebaute LED dient zur vorübergehenden Beleuchtung des kleinen Arbeitsbereichs.
- Benutzen Sie sie nicht als Ersatz für eine reguläre Taschenlampe, weil sie nicht hell genug ist.
• Die LED-Leuchte schaltet sich aus, wenn die Maschine 5 Minuten lang nicht benutzt wird.

Vorsicht: SEHEN SIE NICHT IN DEN STRAHL.

Die Benutzung von Bedienelementen oder Einstellungen, oder die Durchführung von Vorgängen, die hier nicht beschrieben sind, kann zu gefährlicher Strahlungsfreisetzung führen.

(3) Überhitzungs-Warnlampe

Aus (normaler Betrieb)

Blinken: Überhitzung

Zeigt an, dass der Betrieb wegen Akku-Überhitzung angehalten wurde.

Die Überhitzungs-Schutzfunktion hält den Schrauberbetrieb an, um den Akku im Falle einer Überhitzung zu schützen. Wenn diese Funktion aktiv ist, blinkt die Überhitzungs-Warnlampe am Bedienfeld.

• Falls die Überhitzungs-Schutzfunktion aktiviert wird, lassen Sie den Schrauber gründlich abkühlen (mindestens 30 Minuten). Der Schrauber ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Vermeiden Sie einen Betrieb des Schraubers, bei dem die Überhitzungs-Schutzfunktion wiederholt aktiviert wird.

(4) Akkuladungs-Warnlampe

Aus (normaler Betrieb)

Blinken

(Keine Ladung)

Akkuschutzfunktion aktiv

Übermäßiges (vollständiges) Entladen von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.

• Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe.
- Wenn Sie bemerken, dass die Akku-ladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf.

[Akku]

Für richtigen Gebrauch des Akkus

Li-Ion-Akku (EY9L40/EY9L41)

• Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen.
• Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind.

Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

- Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallgegenstände können die Kontakte kurzschließen.

Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

- Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes.

- Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akkuabdeckung sofort anzubringen, um zu verhüten, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

[Ladegerät]

Laden

Vorsichtsmaßnahmen für Li-Ion-Akkus

- Falls die Temperatur des Akkus unter etwa -10^ abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhüten.

Allgemeine Vorsichtsmaßnahmen für Li-Ion/Ni-MH/Ni-Cd-Akkus

- Der Umgebungstemperaturbereich liegt zwischen 0°C und 40°C.

Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.

- Wenn ein kalter Akku (von etwa 0°C oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.

- Den Akku abkühlen lassen, wenn er mehr als 2× hintereinander aufgeladen wurde.

- Stecken Sie Ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab.
• Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1 Die Ausrichtmarkierungen ausrichten, und den Akku in den Schacht des Ladegerätes einsetzen.
2 In Pfeilrichtung nach vorn schieben.

Ausrichtmarkierungen

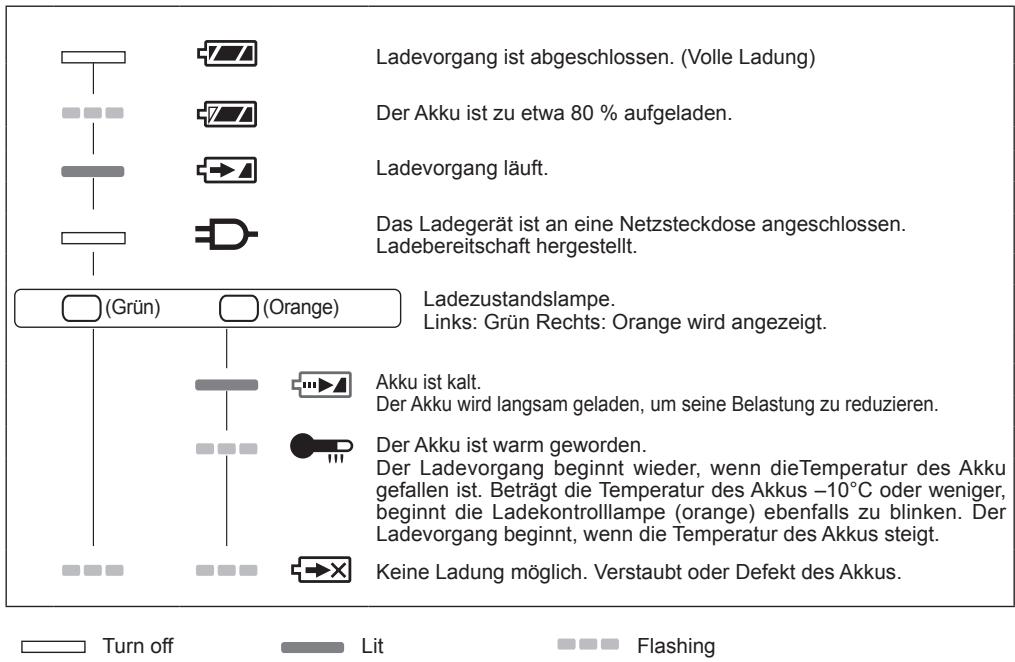

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

• Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).
  Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist.
  Das Laden beginnt dann automatisch.

• Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.

• Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.

• Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit.

Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

1. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegeräts aufleuchtet oder die Ladekontrolllampe nach Ablauf der normalen Ladezeit nicht schnell in Grün blinkt, konsultieren Sie einen Vertragshändler.

2. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllamperascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

3. Nehmen Sie den Akku bei angehobenem Akku-Entriegelungsknopfab.

Akku- Entriegelungsknopf

ANZEIGELAMPEN

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Cd

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

IV. WARTUNG

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.

V. ANZIEHDREHMOMENT

Die Kraft, die zum Anziehen eines Bolzens erforderlich ist, variiert je nach Bolzenmaterial und –größe sowie Material, auf dem verschraubt wird. Wählen Sie die Länge der Anziehzeit entsprechend aus.

Referenzwerte sind unten angegeben.

(Sie können je nach Anziehbedingungen variieren.)

Faktoren, die das Anziehdrehmoment beeinflussen

Das Anziehdrehmoment wird von einer Reihe Faktoren beeinflusst, einschließlich den folgenden. Nach dem Anziehen immer das Drehmoment mit einem Drehmomentschlüssel überprüfen.

1) Spannung

Wenn der Akku fast entladen ist, verringert sich die Spannung und das Anziehdrehmoment fällt ab.

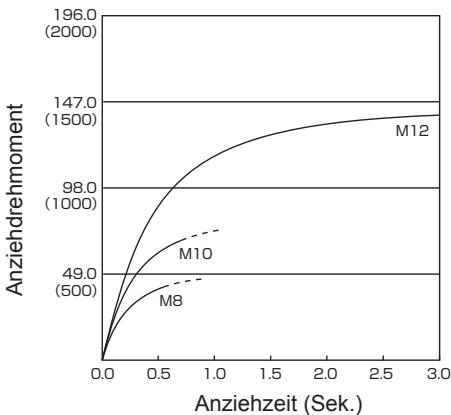

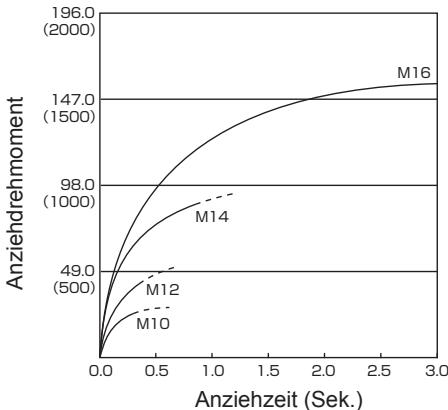

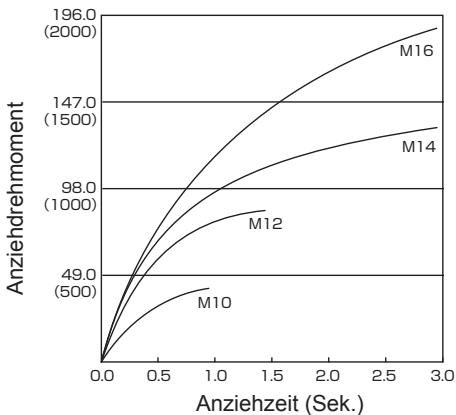

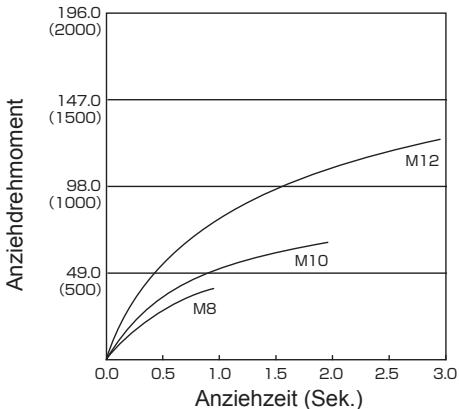

Bedingungen beim Festziehen von Bolzen

EY7546

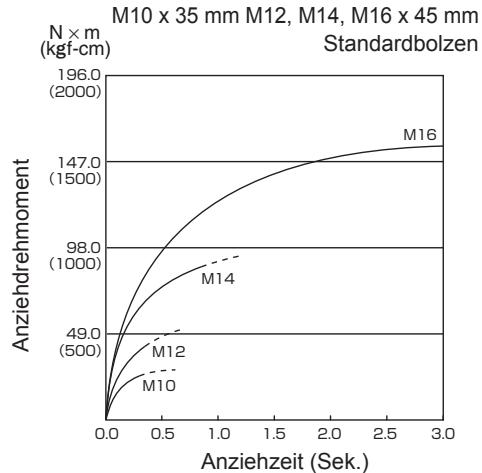

N × m M10 x 35 mm M12, M14, M16 x 45 mm (kgf-cm) Standardbolzen

EY7547

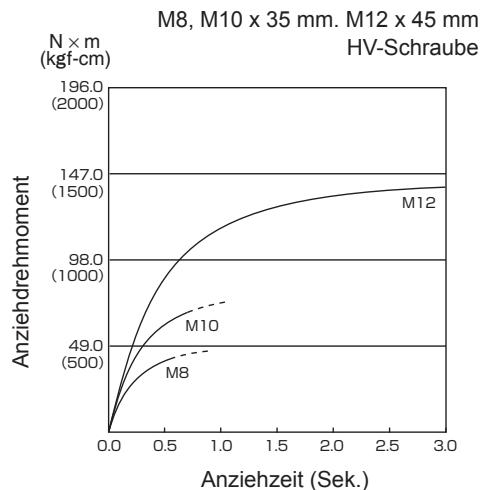

N × m M8, M10 x 35 mm. M12 x 45 mm (kgf-cm) HV-Schraube

EY7546
N × m (kgf-cm) M8, M10 x 35 mm. M12 x 45 mm HV-Schraube

EY7550
N × m (kgf-cm) M10 × 35 mm M12, M14, M16 × 45 mm Standardbolzen

EY7547
N × m M10 x 35 mm M12, M14, M16 x 45 mm (kgf-cm) Standardbolzen

EY7550
N × m (kgf-cm) Ms, M10 x 35 mm HV-Schraube

EY7551

EY7551

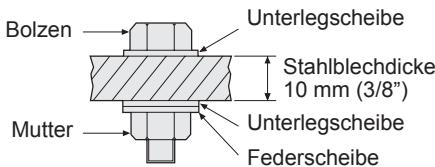

Anziehbedingungen

• Die folgenden Bolzen werden verwendet.

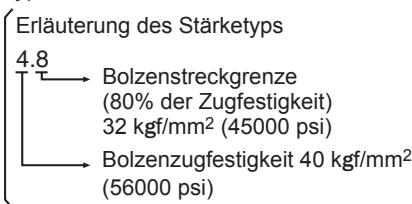

Standardbolzen: Stärketyp 4,8 HV-Typ 12,9

2) Anziehzeit

Längere Anziehzeiten resultieren in einem erhöhten Anziehdrehmoment. Übermäßig- es Anziehen ist nicht dienlich und reduziert die Lebensdauer des Werkzeugs.

3) Verschiedene Bolzendurchmesser

Die Maß des Bolzendurchmessers beeinflusst das Anziehdrehmoment. Das Anziehdrehmoment steigt an, wenn der Bolzendurchmesser größer wird.

4) Anziehbedingungen

• Das Anziehdrehmoment variiert je nach Grad, Länge und Anziehkoeffizient sogar bei gleichen Bolzen (fester Koeffizient wird vom Hersteller bei der Produktion angegeben).
• Das Anziehdrehmoment variiert je nach Oberflächenbeschaffenheit auch bei gleichen Verschraubmaterialien (z. B. Stahl).
• Das Drehmoment wird drastisch reduziert, wenn der Bolzen und die Mutter anfangen, sich zusammen zu drehen.

5) Buchsenspiel

Das Drehmoment wird gesenkt, sobald zum Anziehen eines Bolzens eine Sechskant-Konfiguration der Buchse mit falscher Größe verwendet wird.

6) Schalter (Betriebsschalter)

Das Drehmoment wird gesenkt, wenn nuverstäuolich Schalter der nicht gänzlich hineingedrückt wurde.

7) Wirkung des Anschlussadapters

Das Drehmoment wird gesenkt, wenn das Gerät mit unvollständig gedrücktem Schalter benutzt wird.

VI. ZUBEHÖR

Verwenden Sie nur Bits der geeigneten Größe.

Optionales Original-Schnellwechselfutter von Panasonic (EY9HX110E).

Spannfuttergröße: 6,35 mm hexadezimal

VII. ANHANG

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modell		EY7546	EY7547	EY7550	EY7551
Schraubeneindrehen	Holzschraube	3,5 – 9,5 mm
	SelbstbohrendeSchraube	3,5 – 6 mm
Schrauben anziehen		Standardschraube: M6 – M16HV-Schraube: M6 – M12

VIII. TECHNISCHE DATEN

HAUPTGERÄT

Modell		EY7546	EY7547	EY7550	EY7551
Motor		14,4 V		18 V
Drehzahl ohne Last	Modus „Schwach“	0 - 1000 min ^-1 (U/min)
	Modus „Mittel“	0 - 1400 min ^-1 (U/min)
	Modus „Stark“	0 - 2500 min ^-1 (U/min)	0 - 2300 min ^-1 (U/min)	0 - 2500 min ^-1 (U/min)	0 - 2300 min ^-1 (U/min)
Maximales Drehmoment		150 N·m (1330 kgf·cm)	200 N·m (1770 kgf·cm)	155 N·m (1370 kgf·cm)	205 N·m (1815 kgf·cm)
Schlagzahl pro Minute	Modus „Schwach“	0 - 2000 min ^-1 (S/min)
	Modus „Mittel“	0 - 2800 min ^-1 (S/min)
	Modus „Stark“	0 - 3000 min ^-1 (S/min)	0 - 3500 min ^-1 (S/min)	0 - 3300 min ^-1 (S/min)	0 - 3500 min ^-1 (S/min)
Gesamtlänge		143 mm (5-5/8")	155 mm (6-1/8")	143 mm (5-5/8")	155 mm (6-1/8")
Gewicht (mit Akku: EY9L44)		1,5 kg (3,3lbs)	1,55 kg (3,4lbs)	——	——
Gewicht (mit Akku: EY9L50)		——	——	1,6 kg (3.5lbs)	1,65 kg (3.6lbs)

AKKU

Modell	EY9L41	EY9L42	EY9L44	EY9L50
Akku	Li-Ion-Akku
Akkuspannung	14,4 V DC (3,6 V × 4 Zellen)		14,4 V DC (3,6 V × 8 Zellen)	14,4 V DC (3,6 V × 10 Zellen)

AKKU-LADEGERÄT

Modell	EY0L81
Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Ladezeit	EY9L41	EY9L42	EY9L44	EY9L50
	Nutzbar: 45 Min.	Nutzbar: 30 Min.	Nutzbar: 50 Min.
	Voll: 60 Min.	Voll: 35 Min.	Voll: 65 Min.

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden.

Bitte nehmen Sie auf den neusten Generalkatalog Bezug.

Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden

Garantiekarte.

VIII. SPECIFICHE TECNICHE

APPARECCHIO PRINCIPALE

VIII. TECHNISCHE GEGEVENS

GEREEDSCHAP

Model		EY7546	EY7547	EY7550	EY7551
Motor		14,4 V		18 V
Onbelast toerental	zacht-stand	0 - 1000 min ^-1 (tpm)
	medium-stand	0 - 1400 min ^-1 (tpm)
	hard-stand	0 - 2500 min ^-1 (tpm)	0 - 2300 min ^-1 (tpm)	0 - 2500 min ^-1 (tpm)	0 - 2300 min ^-1 (tpm)
Maximaal aanhaalmoment		150 N·m (1330 in-lbs)	200 N·m (1770 in-lbs)	155 N·m (1370 in-lbs)	205 N·m (1815 in-lbs)
Slagen per minuut	zacht-stand	0 - 2000 min ^-1 (spm)
	medium-stand	0 - 2800 min ^-1 (spm)
	hard-stand	0 - 3000 min ^-1 (spm)	0 - 3500 min ^-1 (spm)	0 - 3300 min ^-1 (spm)	0 - 3500 min ^-1 (spm)
Totale lengte		143 mm (5-5/8")	155 mm (6-1/8")	143 mm (5-5/8")	155 mm (6-1/8")
Gewicht (met accu: EY9L44)		1,5 kg (3,3lbs)	1,55 kg (3,4lbs)	—	—
Gewicht (met accu: EY9L50)		—	—	1,6 kg (3,5lbs)	1,65 kg (3,6lbs)

ACCU
