Type de produit	Visseuse à percussion sans fil
Marque	Panasonic
Modèle	EY-7546
Alimentation	Batterie Li-ion 14,4 V (modèles EY9L41, EY9L42, EY9L44, EY9L50)
Longueur totale	143 mm
Poids (avec batterie EY9L44)	1,5 kg
Vitesse à vide	Mode doux: 0-1000 min⁻¹, Mode moyen: 0-1400 min⁻¹, Mode dur: 0-2500 min⁻¹
Couple maximum	150 N·m
Percussions par minute	Mode doux: 0-2000 min⁻¹, Mode moyen: 0-2800 min⁻¹, Mode dur: 0-3000 min⁻¹
Mandrin	Hexagonal rapide 6,35 mm (1/4”)
Modes de puissance	3 modes: Doux, Moyen, Dur (sélection par bouton)
Éclairage	LED intégrée, extinction automatique après 5 minutes
Crochet de ceinture	Amovible et réversible (fixation des deux côtés)
Indice de protection	IP56 (résistance à la poussière et aux jets d'eau)
Sécurité	Protection contre surchauffe, protection batterie basse, verrouillage du commutateur
Entretien	Nettoyer avec un chiffon sec et propre. Ne pas utiliser d'eau, solvant ou produit volatile.
Batterie	Li-ion, rechargeable avec chargeur dédié EY0L81 (temps de charge: 30 à 65 minutes selon modèle)
Accessoires optionnels	Mandrin de changement rapide EY9HX110E (6,35 mm hexagonal)
Capacités de vissage	Vis à bois φ3,5-9,5 mm; vis auto-perceuses φ3,5-6 mm; boulons standard M6-M16
Garantie	Garantie limitée (voir notice)

FOIRE AUX QUESTIONS - EY-7546 PANASONIC

Quels types de mèches puis-je utiliser avec le mandrin rapide ?

Utilisez des mèches hexagonales de 6,35 mm (1/4") avec une détente de 9,5 mm (3/8") pour une fixation correcte.

Comment changer le sens de rotation ?

Poussez le levier d'inversion marche avant-marche arrière sur la position souhaitée. Ne l'actionnez pas lorsque la mèche tourne encore.

Que signifie le clignotement du témoin de surchauffe ?

Le témoin clignotant indique une surchauffe de la batterie. Laissez l'outil refroidir au moins 30 minutes jusqu'à ce que le témoin s'éteigne.

Comment sélectionner le mode de puissance de percussion ?

Appuyez sur le bouton du mode de puissance pour alterner entre les modes Dur, Moyen et Doux. Le mode par défaut est Dur.

Puis utiliser l'éclairage LED en continu ?

L'éclairage LED s'éteint automatiquement après 5 minutes d'inactivité. Il est conçu pour un éclairage temporaire de la zone de travail.

Comment installer le crochet de ceinture ?

Fixez le crochet sur l'un des côtés de l'outil avec la vis fournie. Serrez fermement. Vérifiez régulièrement le serrage.

Quelle est la procédure de charge de la batterie ?

Branchez le chargeur EY0L81 sur secteur. Insérez la batterie en alignant les repères. Le témoin vert clignote rapidement quand la charge est terminée. Retirez la batterie en appuyant sur le bouton de dégagement.

Que faire si le témoin de batterie basse clignote ?

Ce témoin indique une décharge excessive. Rechargez immédiatement la batterie pour prolonger sa durée de vie.

Quels boulons puis-je serrer avec cet outil ?

Boulons standard M6 à M16 et boulons à haute résistance M6 à M12. Le couple de serrage dépend du matériau et du temps de serrage.

Comment nettoyer l'outil ?

Utilisez un chiffon sec et propre. N'utilisez jamais d'eau, de solvant ou de produit de nettoyage volatile.

MODE D'EMPLOI EY-7546 PANASONIC

Instructions originales: anglais Traduction des instructions originales: Autres langues

Cet outil, en tant qu'unité complète avec sa batterie autonome, répond aux Degrés de Protection IP appropriés selon les normes IEC.

Définitions des codes IP

IP5X: L'entrée de poussière n'est pas complètement empêchée mais la poussière ne doit pas pénétrer au point de perturber le fonctionnement satisfaisant de l'outil ou d'en affecter la sécurité (Au cas ou de la poudre de talc de moins de 75 m s'introduirait à l'intérieur de l'outil).
IPX6: L'eau projetée en jets puissants contre l'outil de n'importe queelle direction ne doit pas avoir d'effets nuisibles (Au cas ou approximativement 100 L/min d'eau à température normale est projetée sur l'outil a 3 mètre de distance pendant 3 minutes avec une lance de 12,5 mm de diamètre interieur).

GARANTIE LIMITÉE

Le code IP56 rend possible un impact minimum d'eau et de poussière sur cet outil mais il n'en garantit pas les performances dans de telles conditions. Veuillez lire la notice d'utilisation et de sécurité pour plus de détails quant à un fonctionnement approprié.

Veuillez lore la brochure "Instructions de sécurité" et ce qui suit avant d'utiliser l'appareil.

I. REGLESDESECURITE COMPLEMENTAires

1) Portez des lunettes lorsque vous utilise l'outil pendant de longues périodes.
2) N'oubliez pas que cet outil est toujours en etat de fonctionner puisqu'il est alimenté par batterie.
3) Lors du perçage ou du vissage dans des murs, des planchers, etc., des cables électriques sous tension peuvent être ren contrés. NE TOUCHEZ NI AU MANDRIN HEXAGONAL RAPIDE NI AUX PARTIES METALLIQUES DE L'OUTIL! Tenez l'outil au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique.

4) NE manipulez PAS le levier d'inversion marche avant-marche arrrière lorsque le commutateur de la gachette est sur la position de marche. La batterie se déchargerait rapidement et l'appareil serait endommagé.
5) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas la le signe d'une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période.
6) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant-marche arrriere sur la position centrale (verrouillage du commutateur).
7) Ne forcez pas l'outil en Maintenant la gachette du contrôle de vitesse à micourse (commande de vitesse) pour arreter le moteur.

Symbole	Signification
V	Volts
---	Courant continu
n₀	Vitesse sans charge
... min-1	Révolutions ou alternances par minute
Ah	Capacité électrique de la bat-erie autonome
	Lisez les instructions de fonctionnement avant l'utilisation.
	Pour l'utilisation à l'intérieur seulement.

AVENTISSEMENT:

• N'utilisez que la batterie autonome Panasonic conçue pour l'utilisation avec cet outil rechargeable.
• Panasonic décline toute responsabilité en cas de dommage ou d'accident causé par l'utilisation d'une batterie autonome recyclée ou de contrefaison.
• Ne mettez pas la batterie autonome au rebut dans un feu ou ne l'exposez pas à une chaleur excessive.
• N'enforcez pas de clous ou autres dans la batterie autonome, ne la soumettez pas à des chocs, ne la démontez pas ou n'essayez pas de la modifier.

• Ne laïsez pas d'objets métalliques entre en contact avec les bornes de la batterie autonome.

• Ne transportez pas ou ne rangez pas la batterie autonome dans un recipient contenant des clous ou tout autre objecté metallique.

• Ne chargez pas la batterie autonome dans un endroit où la température est élevée comme à proximé d'un feu ou à la lumière directe du soleil. Sinon la batterie peut surchauffer, prendre feu ou exploser.
  N'tutilisez que le chargeur dédié pour charger la batterie autonome. Sinon, la batterie peut fuir, surchauffer ou exploser.
• Àprous avoir retire la batterie autonome de l'outil ou du chargeur, remettez tousjours le couvercle de la batterie autonome en place. Sinon, les contacts de la batterie peuvent semettre en court-circuit, entrainant le risque d'un incendie.
• Si la batterie autonome s'est détériorée, la replacer par une batterie neuve. L'utilisation prolongée d'une batterie autonome endommagée peut provoquer des dégagements de chaleur, un départ de feu ou l'explosion de la batterie.

II. MONTAGE

Fixation ou retrait d'une mèche

REMARQUE:

• Lors de l'installation ou de l'enlèvement d'une mèche, débranchez la batterie auto-nome de l'outil ou placez le commutateur sur la position centrale (verrouillage du commutateur).

• Maintenez le collier du mandrin de connexion rapide et retirez-le de la perceuse.

• Insérez la mèche dans le mandrin. Relâchéz le collier.
• Le collier revienda dans sa position d'origine lorsqu'il sera relché.
• Tirez sur la mèche pour vérifier qu'elle ne ressort pas.
• Pour-retirer la mèche, tirez le collier vers l'extérieur de la même manière.

MISE EN GARDE:

• Si le collier ne revient pas dans sa position d'origine ou si la mèche ressort lorsque vous tirez dessus, cela signifie que la mèche n'a pas été fixée correctement. Assurez-vous que la mèche est bien fixée avant toute utilisation.

Utilisez des mèches hexagonales de 6,35 mm (1/4").

Pour assurez une fixation correcte des mèches, n'utilisez que des mèches hexagonales avec une détente de 9,5 mm (3/8").

Fixation ou retrait de la douille

1. Fixation de la douille

Fixez la douille en faisant couilisser la détente femelle du fond de la douille sur l'entrainmente carré du corps.

Assurez-vous que que la douille est bien raccordée au corps.

1. Pour-retirer la douille

Tirez la douille vers l'extérieur.

REMARQUE:

Fixation et retrait des options et douilles originales

Maintenez le corps au-dessus du point de congélation (0^, 32^) lors de la fixation ou du retrait des options et des douilles originales à/de l'entrainment carre du corps. Le coussinet en caoutchouc de l'entrainment carré destiné à repousser la boule peut se durcir au point de congélation. Cela exige plus de force pour retarder et fixer les douilles.

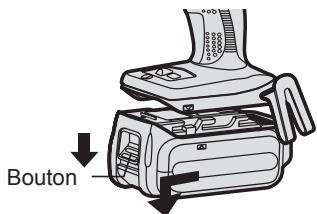

Fixation ou retrait de la batterie autonome

1. Pour raccorder la batterie autonome:

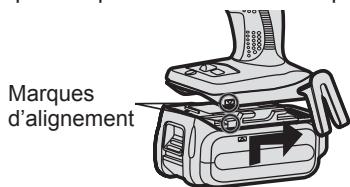

Alignez les marques d'alignement et fixez la batterie autonome.

• Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.

1. Pour-retirer la batterie autonome:

Tirez sur le bouton depuis l'avant pour libérer la batterie autonome.

III. FONCTIONNEMENT

AVERTISSEMENT!

• Ne respirez pas la fumée dégagée par l'outil ou la batterie, car elle pourrait être nocive.

[Corps principal]

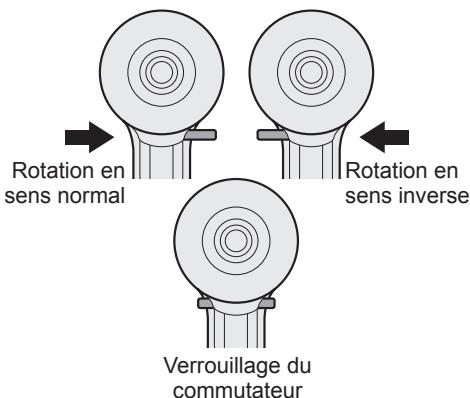

Utilisation du commutateur et du levier d'inversion marche avant-marche arrière

MISE EN GARDE:

Pour prévenir tout dégât, n'actionnez pas le levier d'inversion marche avant-marche arrêtant que la mèche n'a pas complètement terminé de tourner.

Utilisation du commutateur pour une rotation en sens normal

1. Pousseze le levier pour obtenir une rotation en sens normal.

2. Appuyez légèrement sur la gachette pour que l'outil commence à tourner lentement.

3. La vitesse augmente à mesure où la gachette est enforcée pour un vissage efficace des vis. Le frein fonctionne et la mèche s'arrête immédiatement dés que la gachette est relachée.

4. Ramenez le levier en position centrale lorsque vous n'utilise plus l'outil (verrouillage du commutateur).

Utilisation du commutateur de rotation en sens inverse

1. Poussez le levier pour obtenir une rotation en sens inverse. Avant d'utiliser l'outil, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gachette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilise plus l'outil (verrouillage du commutateur).

MISE EN GARDE:

• Pour empêcher toute élicitation excessive de la température de la surface de l'outil, n'utilise pas l'outil de façon continue en utilisant deux batteries autonomes ou plus. L'outil a besoin de se refroidir pendant un certain temps avant d'être connecté à une autre batterie autonome.

Comment utiliser le crochet de ceinture

AVERTISSEMENT!

Assurez-vous de bien accrocher le crochet de ceinture à l'unité principale en serrant bien la vis. Si le crochet de ceinture n'est pas bien fixé à l'unité principale, le crochet peut se décrocher et l'unité peut tomber. Cela pourrait entraîner un accident ou des blessures.
- Vérifiez régulierement le serrage de la vis. Si elle est desserrée, desserrez-la bien.
Assurez-vous d'accrocher fermement et de manière sure le crochet de ceinture sur une ceinture de taille ou une autre ceinture. Faites attention que l'appareil ne glisse pas de la ceinture. Cela pourrait entraîner un accident ou des blessures..
- Lorsque l'unité principale est tenue par le crochet de ceinture, évitez de sauter ou de courir. Le crochet pourrait glisser et l'unité principale pourrait tomber. Cela pourrait entraîner un accident ou des blessures.

• Lorsque le crochet de ceinture n'est pas utilisé, assurez-vous de le remettre dans sa position de stockage. Le crochet pourrait se prendre dans quelles chose. Cela pourrait entraîner un accident ou des blessures.
  Lorsque l'appareil est accroché à la taille par le crochet de ceinture, ne fixez pas de mèche autre qu'une mèche de serrage sur l'appareil. Un objet pointu tel qu'une mèche de perçage pourrait entraîner un accident ou des blessures.

Pour changer le côté d'installation du crochet de ceinture

Le crochet de ceinture peut etre fixe sur les deux cotes de I'appareil.

1. Retrait du crochet

(1) Retirez la vis.
(2) Sortez le crochet.

1. Fixation du crochet sur l'autre cotoé

(1) Insérez le crochet de l'autre côté.
(2) Serrez complètement la vis pour qu'elle reste fermement en place.

Panneau de commande

(1) Sélection du mode de puissance de percussion

• Sélection de la puissance de percussion entre 3 modes (Doux, Moyen, Dur).

Appuyez sur le bouton du mode de puissance de percussion. Le mode change a dur, moyen ou doux à chaque pression sur le bouton.

La perceuse est preréglée sur le réglage de mode de percussion "dur" à l'expédition de chez la fabricant.

Tableau de reférence des travaux recommandés

Affichage du mode de puissance de percussion	Application recommendée

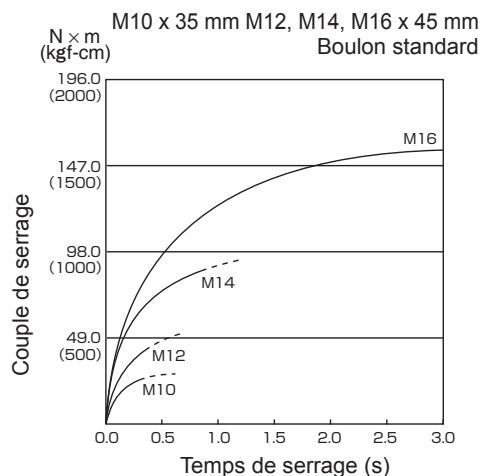

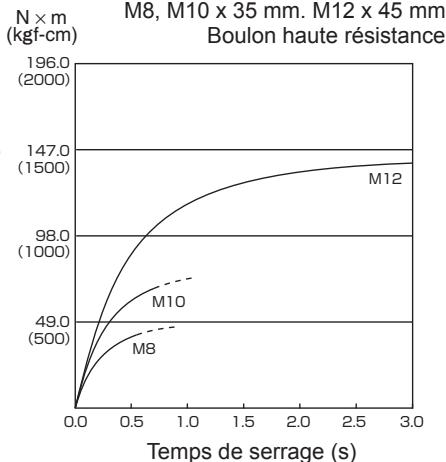

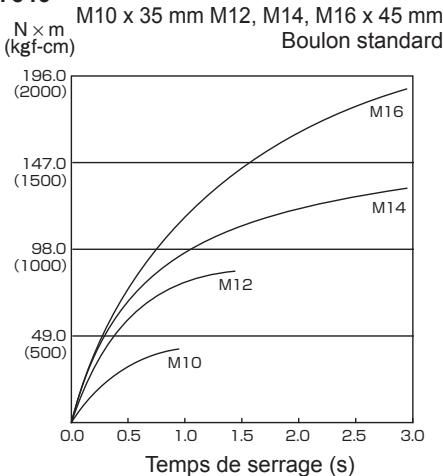

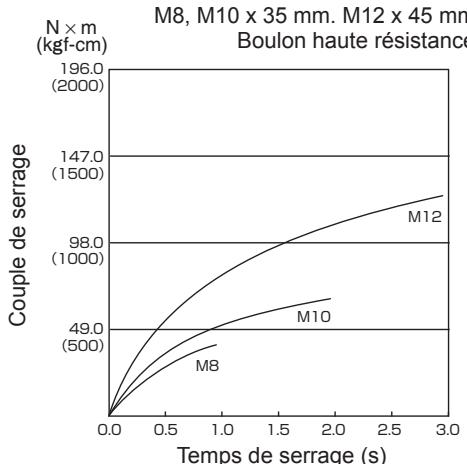

H 0 - 2300 t/mn/ 0 - 2500 t/mn et 0 - 3000 p/mn/ 0 - 3300 p/mn/ 0 - 3500 p/mn	Travaux nécessitant un couple de serrage élevé où il n' y a pas de possibilité que les boulons ou la vis se casset, que la tête soit cisaillée ou que la mèche se desserre. (Ce réglage offre le couple de serrage maximum.) Les applications convenant complenent: · Serrage de boulons M8 et plus gros · Serrage de vis longues pendant des travaux de finition interieure
M 0 - 1400 t/mn et 0 - 2800 p/mn	Travaux nécessitant un couple de serrage limite où il est possible que la vis se casse ou que la tête soit cisaillé. (Ce réglage limite le couple de serrage.) Les applications convenant complenent: · Serrage de boulons d'un diamètre inférieur (M6) · Serrage de vis à métal lors de l'installation d'accessoires
S 0 - 1000 t/mn et 0 - 2000 p/mn	Travaux nécessitant un couple de serrage limite où il est possible que la vis se casse, que la tête soit cisaillé ou que la mèche se desserre. (Ce réglage limite le couple de serrage.) Les applications convenant complenent: · Serrage de boulons d'un diamètre inférieur à M6 pouvant être facilement cisailles · Serrage de vis dans du plastique moulé · Installation de panneaux muraux en plâtre

• p/mn.: percussions par minute

Évitez d'enforcer à plusieurs reprises le commutateur lorsque les boulons et les vis sont solidement attachés.

Vous risqueriez autrement de retarder le démarrage de la rotation ou de provoquer le clignotement de l'affichage du mode de puissance de percussion et d'empêcher par là le démarrage de la rotation par mesure de protection du circuit.

(2) Lumière DEL

Avant d'utiliser l'éclairage DEL, tirez souvent sune fois l'interrupteur d'alimentation.

Appuyez sur le bouton d'allumage de I'éclairage DEL.

La lumière éclaire avec un courant de très faible intensité qui n'affecte pas négativement la performance du tournevis ou la capacité de la batterie pendant son utilisation.

MISE EN GARDE:

• La lumière DEL incorporee est conque pour éclairer temporairement la petite zone de travail.
• Ne l'utilisez pas comme remplacement d'une torche normale, elle n'est pas assez lumineuse.
  L'éclairage DEL s'eteint après que l'outil n'ait pas eteutilise pendant 5 minutes.

Mise en garde: NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux spécifiés dans ce manuel peut entraîner l'exposition à de dangereuses radiations.

(3) Témoin d'advertissement de surchauffe

Arrêt (fonctionnement normal)

Clignotant: Surchauffe Indique que le fonctionnement a ete arrete a la suite d'une surchauffe de la batterie.

La caractéristique de protection contre la surchauffe arrêté le fonctionnement de l'outil afin de protégger la batterie autonome en cas de surchauffe. Le témoin d'avertissement de surchauffe clignote sur le panneau de commande lorsque cette caractéristique est active.

• Lorsque la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prét à être utilisé lorsque le témoin d'advertissement de surchauffe s'éteint.
• Evitez d'utiliser l'outil d'une façon qui activerait de façon repétée la caractéristique de protection contre la surchauffe.

(4) Témoin d'advertissement de batterie basse

Arrêt (fonctionnement normal)

Clignotant (Pas de charge)
Caracteristique de protection de la batterie active.

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L'outil comprend une caractéristique de protection de la batterie consçue pour empêcher une décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie s'active automatiquement avant que la batterie ne perde sa charge, entraînant le clignotement du témoin d'avertissement de batterieasse.
• Dès que vous remarquez le clignotement du témoin d'advertissement de batterie basse, rechargez immédiatement la batterie autonome.

[Batterie]

Pour une utilisation correcte de la batterie autonome

Batterie autonome Li-ion (EY9L40/EY9L41)

• Pour une longévite optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisé.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.

La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.

• Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets metalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets metalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de la batterie, vous risquez de causeurs des etin celles, de vous bruler ou de provoquer un incendie.

Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
Lorsque la batterie autonome est retiree du corps de l'outil, replacez immediatement le couvercle de la batterie autonome afin d'empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries autonomes

Les batteries rechargeables ont une longévite limite. Si le temps de fonctionnement devient tres court apres la recharge, remplacez la batterie autonome par une neue.

Recyclage de la batterie auto-nome

ATTENTION:

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez àmettre la batterie au rebut à un endroit prévu officièlement à cet effet, s'il y en a un dans votre pays.

[Chargeur de batterie] Recharge

Mises en garde pour la batterie autonome Li-ion

• Si la température de la batterie autonome descend en dessous de -10^ ( 14^ ) environ, la charge s'arrête automatiquement afin de prévenir la dégradation de la batterie.

Mises en garde communes pour la batterie autonome Li-ion/Ni-MH/Ni-Cd

• Le niveau de température ambiente moyenne se situe entre 0^ (32^) et 40^ (104^) .

Si la batterie autonome est utilisée alors que sa température est inférieure à 0^ (32^) , l'outil pourrait ne pas fonctionner

correctement.

• Lorsqu'une batterie autonome froide (en-dessous de 0^ (32^) ) doit etre rechargée dans une piece chaude, laissez la batterie autonome dans la piece pendant une heures au moins et rechargez-la quand elle a atteint la temperature ambiente.
• Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigs dans les trou des connecteurs lorsque vous prenez les chargeurs ou à n'importe qu'elle occasion.

MISE EN GARDE:

Pour éviter les risques d'incendie ou d'endommagement du chargeur de batterie.

N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.
- Ne bouchez pas les trouss d'aération du chargeur et de la batterie autonome.
- Débranche le chargeur lorsque vous ne l'utilise pas.

Batterie autonomy Li-ion

REMARQUE:

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Chargeur de batterie (EY0L80)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE:

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur; toute fois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie auto-nome dans le chargeur.

1 Alignez les marques d'alignement et place la batterie dans le poste d'accueil sur le chargeur.
2 Faites glisser vers l'avant dans le sens de la flèche.

Marques d'alignement

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.

2. La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

1. Le témoin de charge (vert) clignote lentement des que la batterie est chargée à environ 80% .
2. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.
3. Lorsque la température de la batterie auto-nome est de 0^ ou moins, la batterie auto-nome prend plus longtemps à charger que la durée standard.

Meme lorsque la batterie est complètement chargée, elle n'aura qu'environ 50% de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.

1. Lorsque le témoin d'alimentation ne s'allume pas immédiatement après avoir branché le chargeur, ou si après la durée de charge standard, le témoin de charge ne clignote pas rapidement en vert, consultez un concessionnaire autorisé.
2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Àpres quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.
3. Retirez la batterie lorsque le bouton de dégagement de la batterie est en position haute.

Bouton de dégagement de la batterie

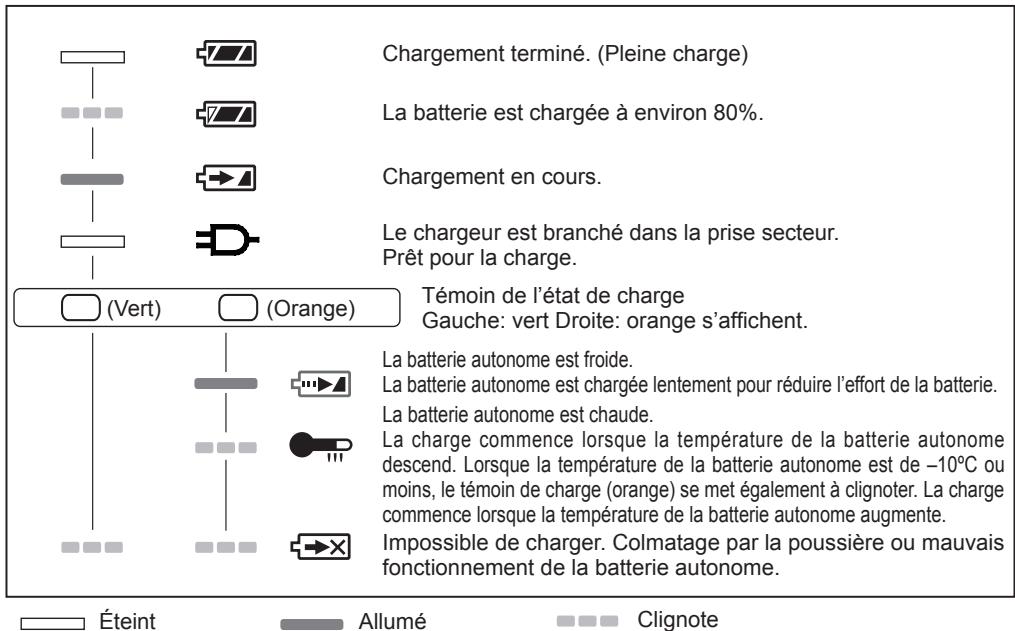

INDICATION DU VOYANT

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des apparils électriques etlectroniques usagés

Cd

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et apparèils électriques etlectroniques usagesoivent être séparés des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des piles et des apparciels usages, veuillez les porter à l'un des points de collecte prevus, conformement à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usages conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et apparciels usages, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlevement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union europeenne

Si vous souhaitez vous defaire de pieces d'équipement électrique ou electronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union Européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union française. Pour connaître la procédure applicable dans les pays hors Union française, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barree d'une croix est conforme à la reglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

IV. ENTRETIEN

Nettoyez l'appareil au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatile.

La puissance nécessaire pour serrer un boulon dépendra du matériel et de la taille du boulon, ainsi que du matériel sur lequel doit être mis le boulon. Choisissez le temps de serrage en conséquence.

Des valeurs de reférence sont indiquées ci-dessous.

(Elles peuvent varier en fonction des conditions de serrage.)

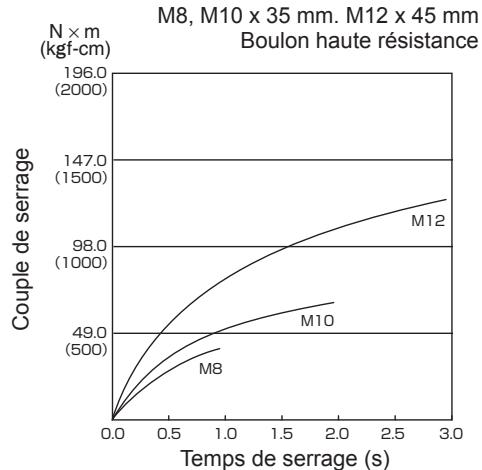

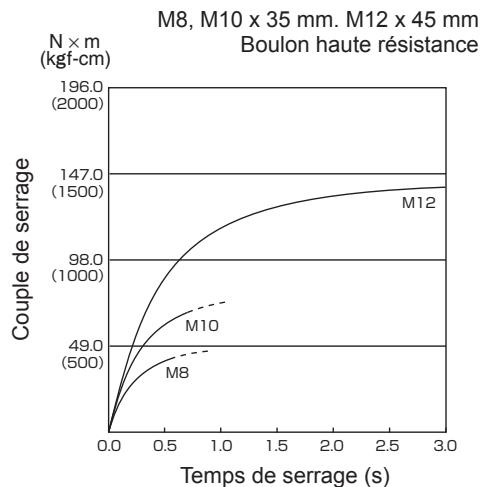

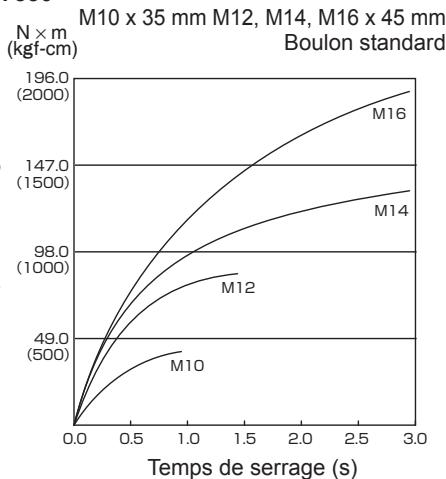

Facteurs affectant le couple de serrage

Le couple de serrage est affecté par une grande variété de facteurs incluant les suivants.

Après le serrage, vérifie toujours le couple avec une clé dynamométrique.

1) Tension

Lorsque la batterie autonome est presque déchargée, la tension diminue et le couple de serrage également.

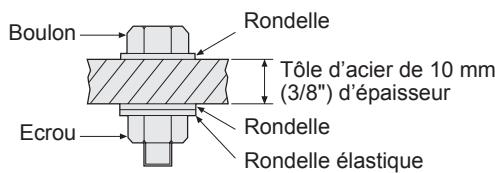

Conditions de serrage des boulons

EY7546

EY7547

EY7546

EY7550

EY7547

EY7550

EY7551
EY7551

Conditions de serrage

• Les boulons suivants sont utilisés.

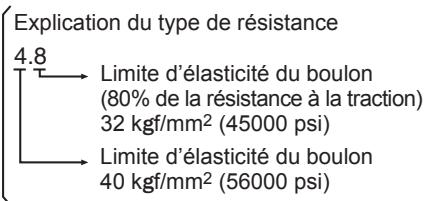

  Boulon standard: Type de résistance 4,8
  Type à haute résistance 12,9

2) Temps de serrage

Un temps de serrage plus long entraine un couple de serrage plus élevé. Cependant, un serrage excessif n'ajoute pas de valeur et réduit la longévité de l'outil.

3) Differents diamètres de boulons

La taille du diamètre du boulon affecte le couple de serrage.

Généralement, lorsque le diamètre du boulon augmente, le couple de serrage augmente également.

4) Conditions de serrages

• Le couple de serrage variera, même si l'on garde le même boulon, en fonction du degré, de la longueur et du coefficient de couple (le coefficient fixe indiqué par le fabricant à la production).
• Le couple de serrage variera, même si l'on garde le même matériel à boulonner (ex: acier), en fonction de la finition de la surface.
• Le couple est grandement réduit lorsque le boulon et l'écrou commence à tourner ensemble.

5) Jeu de douille

Le couple diminue lorsque la configuration à six côtes d'une douille de mauvaise taille est utilisée pour serrer un boulon.

6) Commutateur (Gachette de contrôle de vitesse)

Le couple de serrage est diminué si l'appareil est utilisé lorsque le commutateur n'est pas complètement enforcé.

7) Effet de l'utilisation d'un adaptateur de raccordement

VI. ACCESSORIES

Utilisez uniquement une taille de mèche adaptée.

Mandrin de changement rapide en option original Panasonic (EY9HX110E).

Taille du mandrin: 6,35 mm (1/4") hexagonal

VII.APPENDICE

CAPACITES MAXIMUM RECOMMANDEES

Modèle		EY7546	EY7547	EY7550	EY7551
Visage de vis	Vis à bois	φ 3,5 – φ 9,5 mm
	Vis auto perçante	φ 3,5 – φ 6 mm
Serrage de boulons		Boulon standard: M6 – M16Boulon à traction élevé: M6 – M12

VIII. CHARACTERISTIQUES TECHNIQUES

UNITE PRINCIPALE

Modèle		EY7546	EY7547	EY7550	EY7551
Moteur		14,4 V		18 V
Vitesse sans charge	mode doux	0 - 1000 min-1(t/mn)
	mode moyen	0 - 1400 min-1(t/mn)
	mode dur	0 - 2500 min-1(t/mn)	0 - 2300 min-1(t/mn)	0 - 2500 min-1(t/mn)	0 - 2300 min-1(t/mn)
Couple maximum		150 N·m (1330 po-lbs)	200 N·m (1770 po-lbs)	155 N·m (1370 po-lbs)	205 N·m (1815 po-lbs)
Percussions par minute	mode doux	0 - 2000 min-1(p/mn)
	mode moyen	0 - 2800 min-1(p/mn)
	mode dur	0 - 3000 min-1(p/mn)	0 - 3500 min-1(p/mn)	0 - 3300 min-1(p/mn)	0 - 3500 min-1(p/mn)
Longueur totale		143 mm (5-5/8")	155 mm (6-1/8")	143 mm (5-5/8")	155 mm (6-1/8")
Poids (avec la batterie autonome: EY9L44)		1,5 kg (3,3lbs)	1,55 kg (3,4lbs)	—	—
Poids (avec la batterie autonome: EY9L50)		—	—	1,6 kg (3,5lbs)	1,65 kg (3,6lbs)

BATTERIE AUTONOME

Modèle	EY9L41	EY9L42	EY9L44	EY9L50
Stockage de la batterie	Batterie Li-ion
Tension de la batterie	14,4 V CC (3,6 V x 4 piles)		14,4 V CC (3,6 V x 8 piles)	14,4 V CC (3,6 V x 10 piles)

CHARGEUR DE BATTERIE

Modèle	EY0L81
Puisance nominale	Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Durée de chargement	EY9L41	EY9L42	EY9L44	EY9L50
	Utilisable: 45 minutes	Utilisable: 30 minutes	Utilisable: 50 minutes
	Plein: 60 minutes	Plein: 35 minutes	Plein: 65 minutes

REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région. Veuillez vous reporter au catalogue général le plus récent. Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.
