Tipo de producto	Taladro percutor inalámbrico
Marca	Panasonic
Modelo	EY-7546
Alimentación	Batería Li-ion 14.4 V (modelos EY9L41, EY9L42, EY9L44, EY9L50)
Longitud total	143 mm
Peso (con batería EY9L44)	1.5 kg
Velocidad en vacío	Modo suave: 0-1000 min⁻¹, Modo medio: 0-1400 min⁻¹, Modo duro: 0-2500 min⁻¹
Par máximo	150 N·m
Impactos por minuto	Modo suave: 0-2000 min⁻¹, Modo medio: 0-2800 min⁻¹, Modo duro: 0-3000 min⁻¹
Portabrocas	Hexagonal rápido 6.35 mm (1/4”)
Modos de potencia	3 modos: Suave, Medio, Duro (selección mediante botón)
Iluminación	LED integrada, apagado automático después de 5 minutos
Gancho para cinturón	Desmontable y reversible (fijación en ambos lados)
Índice de protección	IP56 (resistencia al polvo y a chorros de agua)
Seguridad	Protección contra sobrecalentamiento, protección de batería baja, bloqueo del interruptor
Mantenimiento	Limpiar con un paño seco y limpio. No usar agua, disolvente ni producto volátil.
Batería	Li-ion, recargable con cargador dedicado EY0L81 (tiempo de carga: 30 a 65 minutos según modelo)
Accesorios opcionales	Portabrocas de cambio rápido EY9HX110E (6.35 mm hexagonal)
Capacidades de atornillado	Tornillos para madera φ3.5-9.5 mm; tornillos autorroscantes φ3.5-6 mm; pernos estándar M6-M16
Garantía	Garantía limitada (ver manual)

Preguntas frecuentes - EY-7546 PANASONIC

¿Qué tipos de brocas puedo usar con el portabrocas rápido?

Utilice brocas hexagonales de 6.35 mm (1/4") con un vástago de 9.5 mm (3/8") para una fijación correcta.

¿Cómo cambiar el sentido de rotación?

Empuje la palanca de inversión de avance-retroceso a la posición deseada. No la accione cuando la broca aún esté girando.

¿Qué significa el parpadeo del indicador de sobrecalentamiento?

El indicador parpadeante indica sobrecalentamiento de la batería. Deje que la herramienta se enfríe al menos 30 minutos hasta que el indicador se apague.

¿Cómo seleccionar el modo de potencia de percusión?

Presione el botón del modo de potencia para alternar entre los modos Duro, Medio y Suave. El modo predeterminado es Duro.

¿Puedo usar la iluminación LED de forma continua?

La iluminación LED se apaga automáticamente después de 5 minutos de inactividad. Está diseñada para una iluminación temporal de la zona de trabajo.

¿Cómo instalar el gancho para cinturón?

Fije el gancho en uno de los lados de la herramienta con el tornillo suministrado. Apriete firmemente. Verifique regularmente el apriete.

¿Cuál es el procedimiento de carga de la batería?

Enchufe el cargador EY0L81 a la red eléctrica. Inserte la batería alineando las marcas. El indicador verde parpadea rápidamente cuando la carga está completa. Retire la batería presionando el botón de liberación.

¿Qué hacer si el indicador de batería baja parpadea?

Este indicador señala una descarga excesiva. Recargue la batería inmediatamente para prolongar su vida útil.

¿Qué pernos puedo apretar con esta herramienta?

Pernos estándar M6 a M16 y pernos de alta resistencia M6 a M12. El par de apriete depende del material y del tiempo de apriete.

¿Cómo limpiar la herramienta?

Utilice un paño seco y limpio. Nunca use agua, disolvente ni producto de limpieza volátil.

MANUAL DE USUARIO EY-7546 PANASONIC

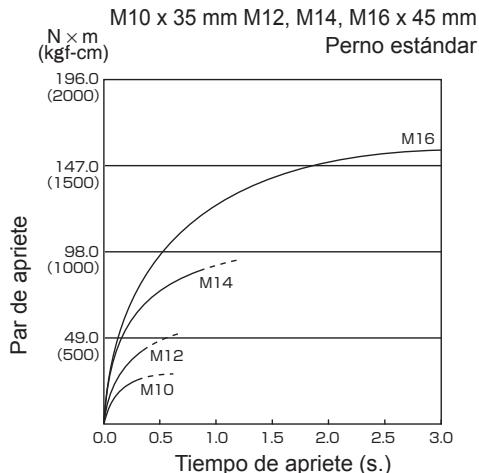

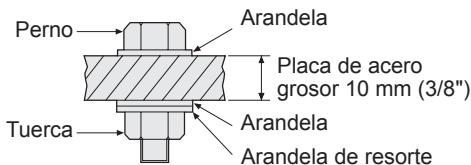

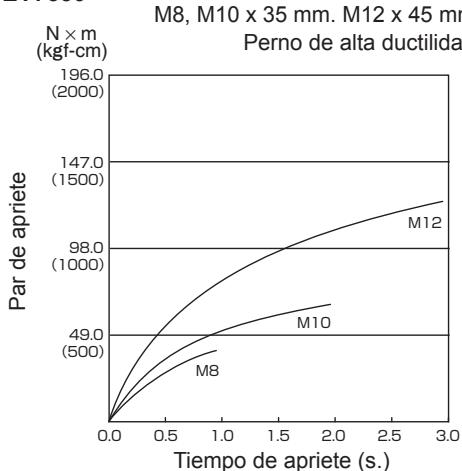

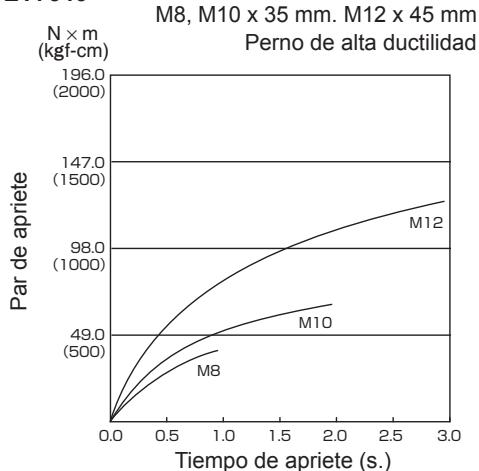

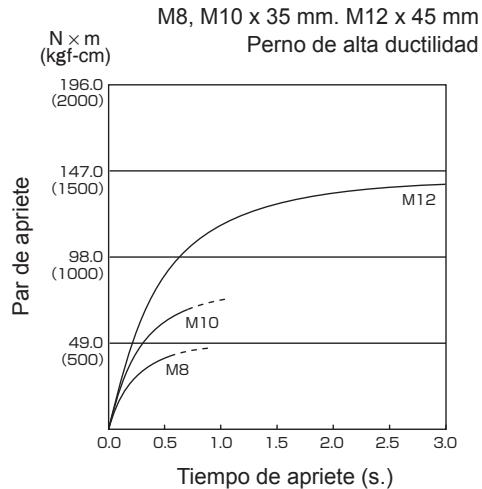

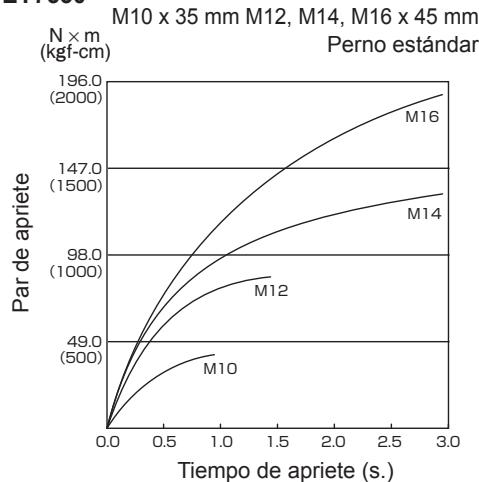

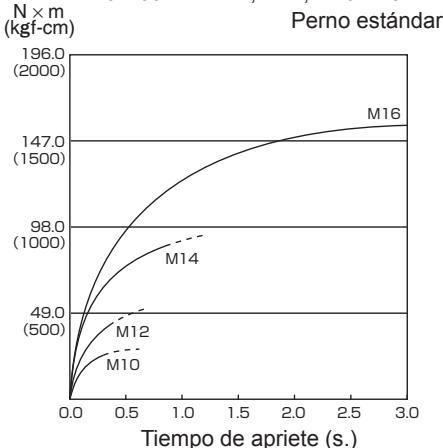

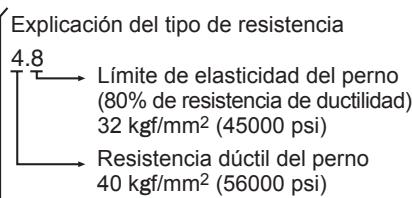

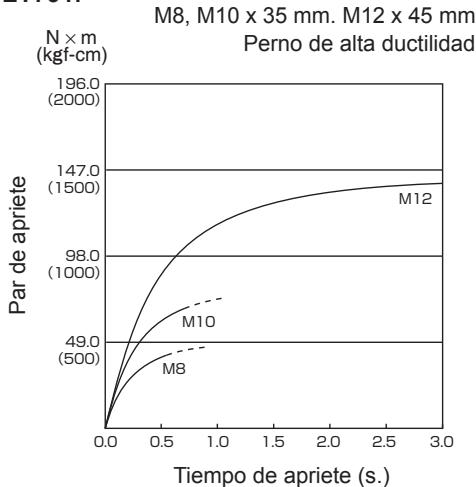

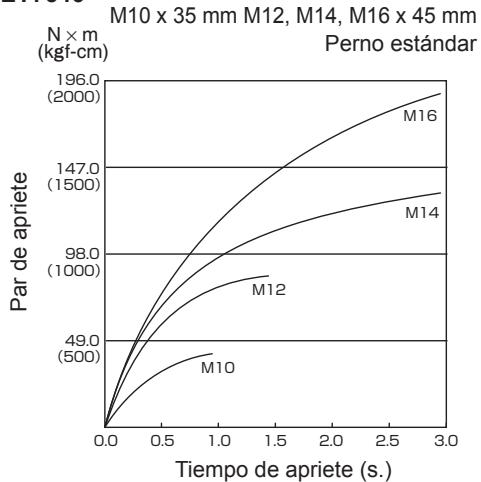

V. COUPLE DE SERRAGE

Manual de instrucciones original: Inglés. Traducción del manual de instrucciones original: Otros idiomas.

Esta herramienta, como una unidad completa con un paquete de pilas, satisface los grados de protección IP basados en las normas IEC.

Definición del número IP

IP5X: El ingreso de polvo no está totalmente sellado, pero el polvo no penetrará en cantidades que interfieran con el buen funcionamiento de la herramienta o afecten la seguridad. (Para el caso en que entre talco de polvo en la herramienta, de menos de 75µm

IPX6: El agua dispersada en chorros potentes hacia la herramienta desde tres direcciones no la dañará. (En caso de usar un aspersor de 12,5 mm de diámetro interior, aproximadamente 100 Its./min. de agua a temperatura normal es inyectada hacia la herramienta durante 3 minutos.

GARANTÍA LIMITADA

La clasificación IP56 califica esta herramienta para un mínimo impacto del agua o polvo, pero no asegura el rendimiento en dichas condiciones. Vea el Manual de Seguridad e Instrucciones para una mayor información para un funcionamiento apropiado.

Lea el folleto de las "Instrucciones de seguridad" y lo que se describe a continuación, antes de uso.

I. REGLAS DE SEGURIDAD ADICIONALES

1) Utilice protectores auditivos cuando deba usar la herramienta por periodos prolongados. 2) Tenga en cuenta que esta herramienta está siempre en estado de funcionamiento, aunque no necesite enchufarse a ninguna toma eléctrica. 3) Al taladrar o atornillar en paredes, pisos, etc. puede haber cables eléctricos "con corriente". ¡NO TOQUE EL PORTABROCAS RÁPIDO HEXAGONAL NI NINGUNA PIEZA METÁLICA DELANTERA DE LA HERRAMIENTA! Sujete la herramienta sólo por la empuñadura plástica para evitar sacudidas eléctricas en caso de que atornille o clave algún cable de electricidad.

4) NO utilice la palanca de avance/marcha atrás cuando esté activado el interruptor principal. La batería se descargará rápidamente y la unidad pueda dañarse. 5) Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es normal. NO cargue la batería durante largos periodos de tiempo. 6) Cuando guarde o transporte la herramienta, coloque la palanca de avance/marcha atrás en la posición central (bloqueo del interruptor). 7) No fuerce la herramienta manteniendo parcialmente presionado el disparador de control de velocidad (modo de control de velocidad) para parar el motor.

Simbolo	Significado
V	Voltios
---	Corriente continua
n0	Velocidad sin energia
... min-1	Revoluciones o reciprocaciones por minuto
Ah	Capacidad electrifica del Bloque de batería
	Lea el manual de instrucciones antes de utiliser.
	Sólo para uso en interiores.

ADVERTENCIA:

• Solamente use paquetes de baterías Panasonic que están diseñados para uso con esta herramienta recargable.
• Panasonic no se responsabiliza de los daños o accidentes causados por el uso de una batería reciclada o falsificada.
• No elimine el paquete de baterías en el fuego, ni lo exponga al calor excesivo.
• No entierre clavos ni similares en el paquete de baterías, no lo someta a golpes, no lo desarme, ni intente modificarlo.
• No permita que los objetos metálicos toquen los terminales del paquete de baterías.
• No transporte ni almacene el paquete de baterías en el mismo contenedor que clavos u otros objetos metálicos similares.
• No cargue el paquete de baterías en un lugar a alta temperatura, como por ejemplo cerca de una fuente de fuego o bajo la luz solar directa. De otra manera, la batería podrá sobrecalentarse, encenderse o explotar.
• Solamente use el cargador dedicado para cargar el paquete de baterías. De otra manera, la batería podrá filtrarse, sobrecalentarse o explotar.
• Después de extraer el paquete de baterías de la herramienta o el cargador, siempre reinstale la cubierta del paquete. De otra forma, los contactos de la batería podrían ser cortados, causando el riesgo de fuego.
• Cuando el paquete de pilas se deteriore, reemplácelo con uno nuevo. El uso continuo de un paquete de pilas dañado puede ser causa de la generación de calor, ignición o rotura de la batería.

II. MONTAJE

Colocación o extracción de la BROCA

NOTA:

• Al poner o extraer una broca o cubo, desconecte la batería de la herramienta o coloque el interruptor en la posición central (bloqueo de interruptor).
• Sujete el collar del portabrocas de conexión rápida y saque del destornillador.
• Inserte la broca en el portabrocas. Suelte el collar.
• El cielo regresará a su posición original cuando se libre.
• Tire de la broca para que no salga.
• Para desmontar la broca, tire del collar de la misma forma.

PRECAUCIÓN:

• Si el portabrocas no vuelve a su posición original o la broca sale cuando se tira de ella, quiere decir que no se ha acoplado de modo adecuado. Asegúrese de que la broca está bien acoplada antes de utilizarla.

Utilice brocas hexagonales de 6,35 mm (1/4").

Para asegurar una fijación correcta de la broca, utilice sólo brocas hexagonales con fijación de 9,5 mm (3/8").

Instalación o desmontaje del cubo

1. Instalación del cubo

Instale el cubo deslizando la retención hembra en la parte inferior del cubo al eje cuadrado del cuerpo.

Asegúrese de que el cubo está firmemente conectado al cuerpo.

1. Desmontaje del cubo

Saque el cubo.

NOTA:

Instalación o desmontaje de opciones originales y cubos

Mantenga el cubo por encima del punto de congelación (0°C, 32°F) cuando instale o desmonte las opciones originales y cubos en el eje cuadrado en el cuerpo. El caucho amortiguador en el eje cuadrado que empuja hacia arriba la bola puede endurecerse por debajo del punto de congelación.

Esto hace necesaria fuerza adicional para desmontar e instalar los cubos.

Colocación y extracción de la batería

1. Para conectar la batería:

Alinee las marcas de alineación y coloque las baterías.

• Deslice la batería hasta que se bloquee en su posición.

Marcas de alineación

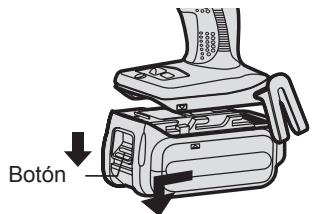

1. Para extraer la batería:

Tire del botón desde el frente para soltar la batería.

III. FUNCIONAMIENTO

¡ADVERTENCIA!

• No respire el humo emitido por la herramienta o el paquete de baterías, ya que podrá ser nocivo.

[Cuerpo principal]

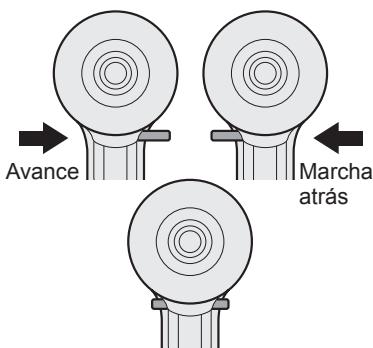

Funcionamiento del interruptor y de la palanca de avance/marcha

Bloqueo del interruptor

PRECAUCIÓN:

Para impedir que se produzcan daños, no utilice la unidad de palanca de avance/marcha; la broca se detiene del todo.

Funcionamiento del interruptor de rotación de avance

1. Empuje la palanca para que se produzca una rotación de avance.
2. Apriete ligeramente el gatillo del disparador para iniciar la herramienta con lentitud.
3. La velocidad aumenta con la presión del disparador para un apriete eficiente de tornillos. El freno funciona y la broca se detiene inmediatamente cuando suelta el disparador.
4. Tras utilizar, coloque la palanca en su posición central (bloqueo del interruptor).

Funcionamiento del interruptor de rotación inversa

1. Empuje la palanca para que se produzca una rotación inversa. Compruebe la dirección de la rotación antes de utilizar.
2. Apriete ligeramente el gatillo del disparador para iniciar la herramienta con lentitud.
3. Tras utilizar, coloque la palanca en su posición central (bloqueo del interruptor).

PRECAUCIÓN:

• Para registrar un aumento excesivo de temperatura en la superficie de la herramienta, no haga funcionar continuamente la herramienta utilizando dos o más baterías. La herramienta debe enfriarse antes de cambiar por otra batería.

Cómo utilizar el gancho del cinturón

ADVERTENCIA!

• Asegúrese de acoplar bien el gancho del cinturón a la unidad principal apretando bien el tornillo. Cuando el gancho del cinturón no está firmemente acoplado a la unidad principal, puede soltarse, y la unidad principal puede caerse, lo cual podría ocasionar un accidente o heridas.
• Verifique periódicamente que el tornillo está apretado. Si está flojo, apriete firmemente.
• Asegúrese de acoplar el gancho del cinturón firmemente y bien aplicado en un cinturón de cintura u otros. Tenga cuidado de que la unidad no se deslice fuera del cinturón, lo cual podría ocasionar un accidente o heridas.
• Cuando se sostiene la unidad principal mediante un gancho de cinturón, evite saltar o correr con ella. Si lo hiciera, podría deslizarse el gancho y podría caerse la unidad principal, lo cual podría ocasionar un accidente o heridas.
• Cuando no se utilice el gancho de cinturón, asegúrese de volver a colocarlo en la posición de almacenaje. El gancho del cinturón puede engancharse en algo, lo cual podría ocasionar un accidente o heridas.
• Cuando la unidad se engancha al cinturón de la cintura mediante el gancho de cinturón, no acople otras brocas que las brocas del destornillador a la unidad.

Un objeto de borde afilado, como una broca, puede causar heridas o un accidente.

Para cambiar el lugar de ubicación del gancho de cinturón

El gancho de cinturón puede acoplarse en cualquier costado de la unidad.

1. Cómo sacar el gancho

(1) Extraiga el tornillo. (2) Retire el gancho.

1. Cómo acoplar el gancho al cuerpo

(1) Inserte el gancho en el cuerpo. (2) Apriete el tornillo hasta que quede bien fijado.

Panel de control

(1) Selección de modo de potencia de impacto

• Selección de potencia de impacto entre 3 modos (Suave, Medio, Fuerte).

Presione el botón de modo de potencia de impacto. El modo cambia a fuerte, medio o suave cada vez que presiona el botón.

El destornillador está prefijado al modo de impacto "fuerte" cuando sale de fábrica.

Cuadro de guías de trabajo recomendadas

Indicación de modo de potencia de impacto	Aplicación recomendada
H 0 - 2300 rpm/ 0 - 2500 rpm y 0 - 3000 ipm/ 0 - 3300 ipm/ 0 - 3500 ipm	Los trabajo que requirecen de una torsión de alto navel donde no hay posibiliad de que se rompan los pernos o el tornillo, su parte superior se corte o se afloje la BROCA. (Este ajuste ofrece una torsión maximizinga). Aplicaciones apropiadas incluyen: • Apriete de pernlos M8 y mayores • Apriete de tornillos largos durante el trabajo determination interior
M 0 - 1400 rpm y 0 - 2800 ipm	Los trabajo que requirecen de una torsión limitada donde existe la posibiliad de que el tornillo se rompa o su parte superior se corte. (Este ajuste limita la torsión.) Aplicaciones apropiadas incluyen: • Apriete de pernlos condiémos menores (M6) • Apriete de tornillos para problemas metálicos cuando instala lámparas
S 0 - 1000 rpm y 0 - 2000 ipm	Los trabajo que requirecen de una torsión limitada donde existe la posibiliad de que el tornillo se rompa, su parte superior se corte o la BROca se afloje y se dañela la superficie exterior terminada. (Este ajuste limita la torsión.) Aplicaciones apropiadas incluyen: • Apriete de pernlos condi-metro menor que M6 que pueda cortarse fácilmente • Apriete de tornillos en plástico moldeado • Instalación de cartón de yeso

Evite pulsar repetidamente el interruptor cuando los pernos y tornillos están bien apretados.

De lo contrario podría producirse un retraso en el inicio de la rotación o la pantalla del modo Impact Power podría parpadear y no permitir que la rotación comience para protección de circuito.

(2) Luz LED

Antes de usar la luz de LED, siempre tire del interruptor una vez.

Presione, la luz LED del botón.

La luz se enciende con muy poca corriente y no afecta adversamente el

funcionamiento del destornillador durante el uso o la capacidad de la batería.

PRECAUCIÓN:

• La luz LED integrada se ha diseñado para iluminar el área de trabajo temporalmente.
• No la utilice en lugar de una linterna normal, ya que no tiene suficiente brillo.
• La luz LED se apaga cuando la herramienta no ha sido usada por 5 minutos.

Precaución: NO MIRE FIJAMENTE EL HAZ DE LUZ.

El uso de controles o ajustes o la realización de otros procedimientos que no sean los especificados puede producir una exposición a radiación peligrosa.

(3) Luz de advertencia de sobrecalentamiento

Apagado (funcionamiento normal)

Destella: Sobrecalentamiento. Indica que se detuvo el funcionamiento por un sobrecalentamiento de la batería.

La función de protección contra sobrecalentamiento detiene el funcionamiento del destornillador para proteger la batería en caso de sobrecalentamiento. La luz de advertencia de sobrecalentamiento en el panel de control destella cuando esta función está activada.

• Si se activa la función de protección de sobrecalentamiento, espere hasta que el destornillador se haya enfriado completamente (por lo menos 30 minutos). El destornillador está listo para usar cuando se apaga la luz de advertencia de sobrecalentamiento.
• Evite utilizar el destornillador de tal forma que la función de protección de sobrecalentamiento se active repetidamente.

(4) Luz de advertencia de batería baja

Apagado (funcionamiento normal)

Destella (sin cargo). Se activó la función de protección de batería.

Una descarga excesiva (completa) de las baterías de Li-ión acorta dramáticamente su vida de servicio. El destornillador contiene una función de protección de batería diseñada para registrar una descarga excesiva de la batería.

• La función de protección de batería se activa inmediatamente antes de que la batería se quede completamente sin energía y se apague.
• La función de protección de batería se activa inmediatamente antes de que la batería se quede completamente sin energía.
• Energía y se apague.
• la luz de
• advertencia de batería baja.
• Si se da cuenta de que destella la luz de advertencia de batería baja, cargue inmediatamente la batería.

[Bloque de pilas]

Para un uso adecuado de la batería

Batería de Li-ión (EY9L40/EY9L41)

• Para una vida óptima de la batería, guarde la batería de Li-ión siguiendo el uso sin carga.
• Cuando cargue la caja de batería, confirme que los terminales en el cargador de batería estén libres de materias extrañas tales como polvo y agua, etc. Limpie los terminales antes de cargar la caja de batería si hay materias extrañas en los terminales.

La vida de los terminales de la caja de batería puede verse afectada por materias extrañas tales como polvo y agua, etc. durante su funcionamiento.

• Cuando no se utilice la batería, manténgala separada de otros objetos metálicos, como: clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pueda actuar de conexión entre un terminal y el otro. Un cortocircuito entre los terminales de la batería pueda ocasionar chispas, quemaduras o incendios.
• Cuando haga funcionar con la batería, asegúrese de que el lugar de trabajo esté bien ventilado.
• Cuando se saque la batería del cuerpo principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de la batería, para evitar que el polvo o la suciedad ensucien los terminales de la batería y provoquen un cortocircuito.

Vida útil de la batería

Las baterías recargables tienen una vida útil limitada. Si el tiempo de funcionamiento se acorta mucho tras la recarga, sustituya la batería por una nueva.

Reciclado de la batería

ATENCIÓN:

Para la protección del medio ambiente y el reciclado de materiales, asegúrese de desecharla en un lugar especializado oficialmente, si existe uno en su país.

[Cargador de la batería]

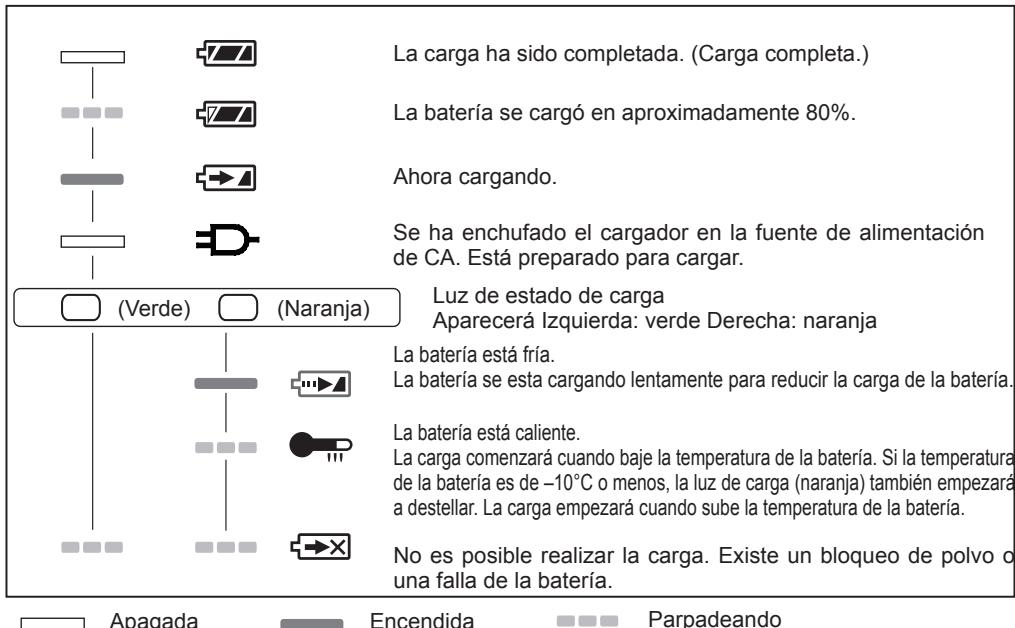

Carga

Precauciones para las baterías de iones de litio

• Si la temperatura del paquete de baterías cae por debajo de aproximadamente -10°C (14°F), la carga se detendrá automáticamente para evitar la degradación de la batería.

Precauciones comunes para las baterías de iones de litio/Ni-MH/Ni-Cd

• La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C (104°F). Si la batería se usa cuando la temperatura de la batería es inferior a 0°C (32°F), la herramienta puede no funcionar correctamente.
• Cuando se vaya a cargar una batería fría (unos 0°C (32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación.
• Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el combustor o en ninguna otra ocasión.

PRECAUCIÓN:

Para impedir el riesgo de incendio o daños del cargador de batería.

• No utilice una fuente de alimentación de un generador motorizado.
• No tapone los orificios de ventilación del cargador y la batería.
• Desenchufe el cargador cuando no lo use.

Batería de Li-ión

NOTA:

Su batería no está totalmente cargada al momento de comprarla. Asegúrese de cargar la batería antes de utilizarla.

Cargador de batería (EY0L80)

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Monte firmemente la batería en el cargador.

1. Alinee las marcas de alineación y coloque la batería en el enchufe del cargador. 2. Deslice hacia adelante en el sentido de la flecha.

Marcas de alineación

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

• No cargar la batería si esta está demasiado caliente (por ejemplo, inmediatamente después de haber trabajado mucho).

La luz de espera naranja seguirá destellando hasta que se enfríe la batería.

La carga comenzará automáticamente.

1. La luz de energía (verde) destellará lentamente cuando la batería se haya cargado a un 80%.
2. Cuando se complete la carga, la luz de carga empezará a destellar rápidamente en color verde.
3. Si la temperatura de la batería es de 0°C o menos, la batería demora más en cargarse completamente que el tiempo de carga normal.

Incluso cuando la batería está completamente cargada, tendrá aproximadamente 50% de la carga de una batería totalmente cargada a la temperatura de funcionamiento normal.

1. Si la luz de carga no se enciende inmediatamente después de enchufar el cargador o si la luz de carga no empieza a destellar rápidamente en verde después del tiempo de carga normal, consulte con un concesionario autorizado.
2. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de la carga destellará rápidamente para indicar que la carga se ha completado.
3. Extraiga la batería mientras mantiene levantado el botón de desbloqueo de la batería.

Botón de desbloqueo de la batería

INDICACIÓN DE LA LÁMPARA

Información para Usuarios sobre la Recolección y Eliminación de Aparatos Viejos y Baterías Usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deben ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la eliminación en otros países fuera de la Unión Europea]

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Nota sobre el símbolo de la batería (abajo, dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

IV. MANTENIMIENTO

Utilice solo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza.

V. PAR DE APRIETE

La potencia necesaria para apretar un perno variará en función del material y el tiempo del perno, así como del material que se está acoplando. Elija la duración del tiempo de apriete en consecuencia.

Se facilitan a continuación los valores de referencia.

(Pueden variar según las condiciones de apriete.)

Factores que afectan al par de apriete

El par de apriete resulta afectado por una amplia variedad de factores, incluidos los siguientes. Tras el apriete, compruebe siempre el par con una llave de tuercas de par.

1) Tensión

Cuando la batería se ha prácticamente descargado, la tensión decrece y el par de apriete baja.

Condiciones de apriete de pernos

EY7546

EY7547

EY7546

EY7550

EY7547

EY7550

EY7551 M10 x 35 mm M12, M14, M16 x 45 mm EY7551

Condiciones de apriete

• Se utilizan los siguientes pernos.

Perno estándar: Tipo de resistencia 4,8

Tipo de alta ductilidad 12,9

2) Tiempo de apriete

Un tiempo de apriete mayor da como resultado un par de apriete incrementado. Un apriete excesivo, no obstante, no añade valor y reduce la vida útil de la herramienta.

3) Diámetros de perno

El tiempo del diámetro de perno afecta al par de apriete.

En general, al aumentar el diámetro del perno, asciende el par de apriete.

4) Condiciones de apriete

• El par de apriete variará, incluso con el mismo perno, según el coeficiente del tipo, longitud y par (el coeficiente fijo indicado por el fabricante en el proceso de producción).
• El par de apriete variará, incluso con el mismo material del perno (ej. acero), en función del acabado de la superficie.
• El par se reduce mucho cuando el perno y la tuerca empiezan a girar juntos.

5) Juego del enchufe

El par disminuye en la medida en que se utiliza para apretar un perno la configuración de seis caras del enchufe de tamaño incorrecto.

6) Interruptor (disparador de control de velocidad variable)

La torsión baja cuando se usa la unidad con un interruptor no presionado completamente.

7) Efecto del adaptador de conexión

El par de apriete disminuirá con el uso de una junta universal o un adaptador de conexión.

VI. ACCESORIOS

Utilice solo brocas de tamaño adecuado.

Portabrocas de cambio rápido (EY9HX110E) opcional original de Panasonic.

Tamaño del portabrocas: 6,35 mm (1/4") hex.

VII. ANEXO

CAPACIDADES MÁXIMAS RECOMENDADAS

Modelo		EY7546	EY7547	EY7550	EY7551
Apriete de tornillo	Tornillo para podera	φ 3,5 – φ 9,5 mm
	Tornillo autoroscante	φ 3,5 – φ 6 mm
Apriete de perno		Perno normal: M6 – M16 Perno de gran tracción: M6 – M12

VIII. ESPECIFICACIONES

UNIDAD PRINCIPAL

Modelo		EY7546	EY7547	EY7550	EY7551
Motor		14,4 V		18 V
Sin velocidad dearga	modo suave	0 - 1000 min-1(rpm)
	modo medio	0 - 1400 min-1(rpm)
	modo fuerte	0 - 2500 min-1(rpm)	0 - 2300 min-1(rpm)	0 - 2500 min-1(rpm)	0 - 2300 min-1(rpm)
Torsión Tmaxima		150 N·m (1330 pulg.-lbs)	200 N·m (1770 pulg.-lbs)	155 N·m (1370 pulg.-lbs)	205 N·m (1815 pulg.-lbs)
Impactos porminuto	modo suave	0 - 2000 min-1(ipm)
	modo medio	0 - 2800 min-1(ipm)
	modo fuerte	0 - 3000 min-1(ipm)	0 - 3500 min-1(ipm)	0 - 3300 min-1(ipm)	0 - 3500 min-1(ipm)
Longitud total		143 mm (5-5/8")	155 mm (6-1/8")	143 mm (5-5/8")	155 mm (6-1/8")
Peso (con batería: EY9L44)		1,5 kg (3,3lbs)	1,55 kg (3,4lbs)	—	—
Peso (con batería: EY9L50)		—	—	1,6 kg (3,5lbs)	1,65 kg (3,6lbs)

BATERÍA

Modelo	EY9L41	EY9L42	EY9L44	EY9L50
Batería de almacenaje	Batería Li-ión
Tensión de batería	14,4 V CC (3,6 V x 4 celdas)		14,4 V CC (3,6 V x 8 celdas)	14,4 V CC (3,6 V x 10 celdas)

CARGADOR DE BATERÍA

Modelo	UY0L81
Régimen	Vea la placá de espécificaciones en la parte inferior del cargador.
Tiempo de cargo	UY9L41	UY9L42	UY9L44	UY9L50
	Utilizable: 45 min.	Utilizable: 30 min.	Utilizable: 50 min.
	Completa: 60 min.	Completa: 35 min.	Completa: 65 min.

NOTA: Este cuadro puede contener modelos no disponibles en su país.

Consulte el catálogo general más reciente.

Puede consultar el nombre y la dirección del concesionario en la tarjeta de garantía que se incluye.
