HVL-F56AM - Flash externe SONY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HVL-F56AM SONY au format PDF.
| Type de produit | Flash externe pour appareils photo |
| Caractéristiques techniques principales | Guide numéro 56, compatible avec les systèmes de monture A de Sony |
| Alimentation électrique | Fonctionne avec 4 piles AA ou un accumulateur externe |
| Dimensions approximatives | Environ 130 x 100 x 90 mm |
| Poids | Environ 400 g (sans piles) |
| Compatibilités | Compatible avec les appareils photo Sony à monture A |
| Type de batterie | Piles AA (NiMH recommandées) |
| Tension | 6 V |
| Puissance | Guide numéro 56 à ISO 100 |
| Fonctions principales | Mode TTL, mode manuel, mode stroboscopique, compensation d'exposition |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter l'humidité excessive |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces disponibles auprès du service après-vente Sony |
| Informations générales utiles | Vérifier la compatibilité avec votre appareil photo avant l'achat |
FOIRE AUX QUESTIONS - HVL-F56AM SONY
Questions des utilisateurs sur HVL-F56AM SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Flash externe au format PDF gratuitement ! Retrouvez votre notice HVL-F56AM - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HVL-F56AM de la marque SONY.
MODE D'EMPLOI HVL-F56AM SONY
Avant de faire fonctionner ce produit, lisez attentivement ce mode d'emploi et conservez-le pour toute référence ultérieure.
Avertissement
Afin de réduire les risques d'incendie ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.
Scotcher les contacts des piles lithium avant de les jeter. Suivre les éventuelles consignes locales sur le rejet des piles.
Ne pas laisser les piles ou de petits accessoires à la portée de jeunes enfants qui pourraient les avaler. En cas d'ingestion accidentelle, contacter immédiatement un médecin.
Retirer immédiatement les piles du flash si :
- L'appareil est tombé ou a reçu un choc à la suite duquel il s'est brisé et laisse apparaître ses composants internes.
- L'appareil chauffe anormalement ou émet une fumée ou une odeur étrange.
Ne pas démonter le flash. Risque d'électrocution lié à la présence de circuits haute tension.
Consignes de sécurité importantes
Lors de l'utilisation de votre matériel photographique, il convient d'observer des précautions de sécurité de base, à savoir, entre autres :
Prendre connaissance de toutes les instructions avant toute utilisation.
Lorsque l'appareil est utilisé par un enfant ou à proximité d'un enfant, une surveillance attentive est obligatoire.
Ne pas laisser l'appareil sans surveillance pendant son utilisation.
Il convient d'être prudent car les parties chaudes peuvent entraîner des brûlures.
Ne pas utiliser l'appareil lorsque le cordon est endommagé ou si l'appareil est tombé ou a été endommagé, tant qu'il n'a pas été examiné par un technicien qualifié.
Laisser l'appareil refroidir complètement avant de le ranger. Enrouler le cordon autour de l'appareil sans le serrer lors du rangement.
immerger cet appareil dans l'eau ou d'autres liquides.
démonter cet appareil et confier l'entretien ou les réparations éventuelles à un technicien qualifié. Un montage incorrect peut entraîner une électrocution lors de l'utilisation suivante de l'appareil.
L'utilisation d'un dispositif de fixation pour accessoires non recommandé par le fabricant peut constituer un risque d'incendie, d'électrocution ou de blessure des personnes.
Les piles peuvent chauffer ou exploser suite à une utilisation incorrecte.
Utiliser uniquement les piles indiquées dans ce mode d'emploi.
Ne pas mettre les piles en place avec une polarité inversée (+ / -).
Ne pas soumettre les piles au feu ou à de fortes températures.
Ne pas essayer de les recharger (sauf pour les piles rechargeables), ne pas les mettre en court-circuit, ne pas les démonter.
Ne pas mélanger différents types et différentes marques de piles, ni des piles anciennes et nouvelles.
Attention
Lors de l'émission de l'éclair, le tube à éclairs peut être très chaud. Ne pas le toucher.
Pour les clients en Europe
Traitement des appareil en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)
Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipemen . En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.
Marque commerciale
α est une marque commerciale de Sony Corporation.
Table des matières
Caractéristiques 6
Nomenclature. 7
Panneau de commande......8
Ecran 9
Préparations
Mise en place des piles
Montage et démontage du flash
Mise en marche/Arrêt automatique.
Principes de base
Flash en mode de programmation automatique (principes de base) 14
Modes d'enregistrement.....17
Applications
Couverture de la tête-réflecteur Zoom 19
Touche test / lampe pilote ..... 22
Flash indirect 24
Photographie rapprochée (inclinaison vers le bas) 27
Éclairage de l'écran. 28
Illumination de l'écran.
Touches mode et sélection. 30
Flash manuel (M) 32
Synchro haute vitesse (HSS) 35
Flash sans cordon (WL).... 37
Raccordement de l'appareil photo et du flash à l'aide d'un câble
Réglage du niveau de puissance (LEVEL) 44
Mode éclairs multiples (MULTI) 46
Réinitialisation aux réglages par défaut.
Fonctions personnalisables 52
Informations complémentaires
Accessoires 55
Remarques sur l'utilisation 57
Entretien 58
Caractéristiques 59
Avant la première utilisation
Pour plus d'informations, reportez-vous au mode d'emploi fourni avec votre appareil photo.
Ne pas le placer dans les endroits suivants :
Où que vous utilisiez ou stockiez cet appareil, ne le placez pas . Ceci pourrait entraîner un problème de fonctionnement.
- Placer ce flash dans des endroits soumis à la lumière directe du soleil, comme sur un tableau de bord ou à proximité d'un radiateur, peut entraîner sa déformation ou un dysfonctionnement. - Endroits soumis à des vibrations excessives. - Endroits soumis à de fortes ondes magnétiques. - Endroits sablonneux.
Prenez garde à ne pas exposer cet appareil au sable lorsque vous êtes sur une plage ou dans des zones sablonneuses.
Ceci pourrait entraîner un problème de fonctionnement.
Caractéristiques
- Le flash HVL-F56AM est un flash compact à pince qui offre une large sortie de flash avec un nombre guide de 56 (position 85mm, ISO 100 m).
- Le diffuseur grand angle intégré étend la couverture du flash à une longueur focale de 17 mm.
- Le flash HVL-F56AM assure une mesure au flash ADI (Advanced Distance Integration) très fiable lorsqu'il est utilisé avec des objectifs compatibles.
- Le flash HVL-F56AM gère la photographie en synchro haute vitesse sans cordon.

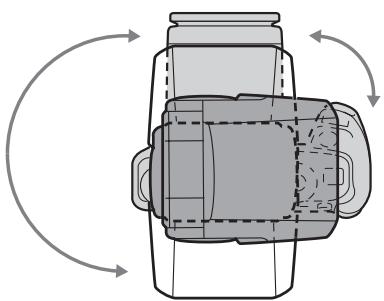

- La tête du flash bascule à un angle de 90° vers le haut, de 180° de 7° vers le bas pour une prise de vue en gros plan.
- Selon l'appareil photo, cette fonction peut être inopérante.

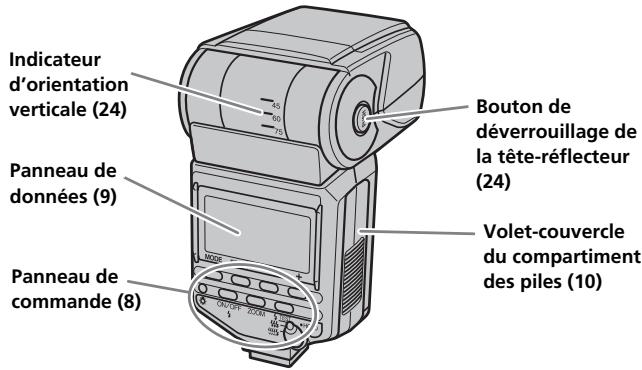

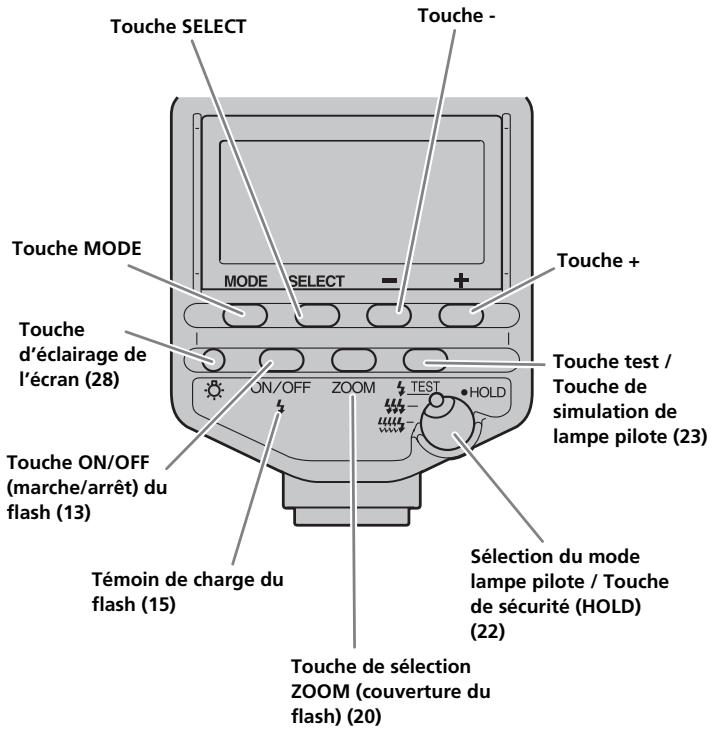

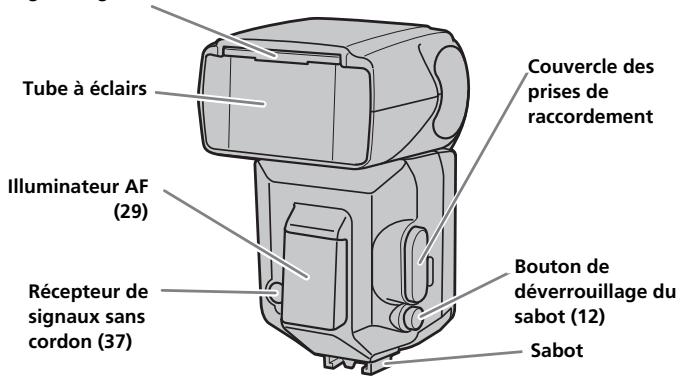

Nomenclature
- Prise accessoires (43)
- Prise d'alimentation externe (56)
Adaptateur grand-angle intégré (21)
Retirer la feuille de protection de l'avant de l'illuminateur AF avant utilisation.

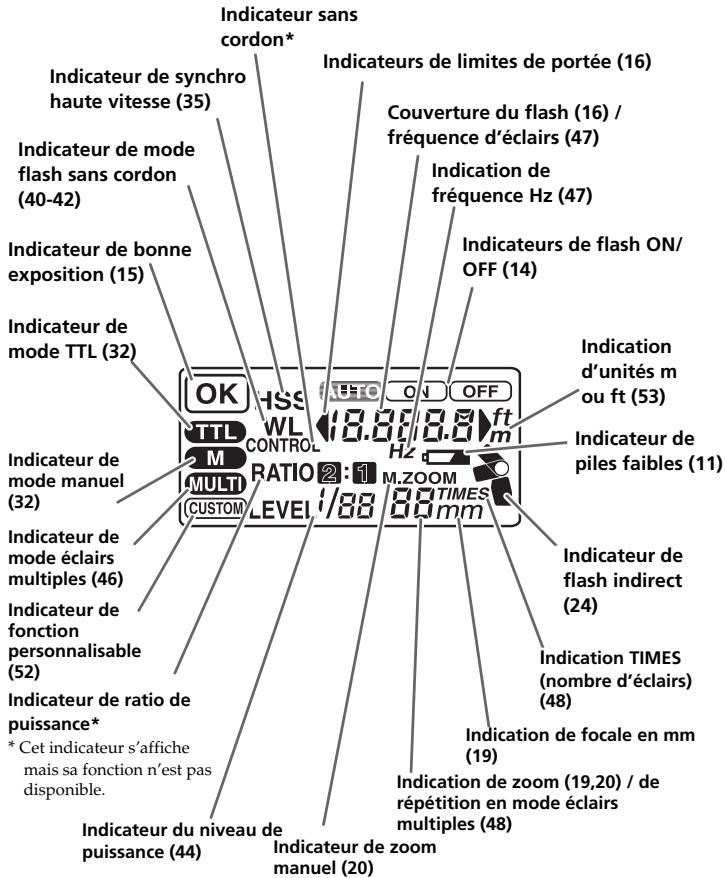

Écran
Sur cette page, tous les indicateurs sont affichés à des fins d'explication.

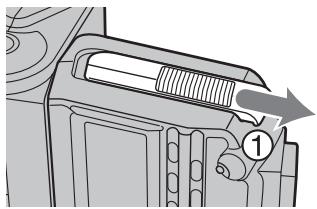

Mise en place des piles
Le HVL-F56AM peut être alimenté par :
* Les piles ne sont pas fournies.
- 4 piles alcalines type AA
- 4 piles lithium type AA
- 4 piles Ni-MH (nickel-métal hydrure) rechargeables type AA
S'assurer que ces piles sont bien rechargées avec le chargeur adapté.

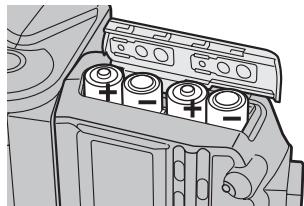

Mettre les piles en place en respectant les polarités indiquées sur le schéma figurant dans le compartiment.
- Exécuter les étapes dans le sens inverse lors de l'ouverture du compartiment.
- Le témoin de piles apparaît sur l'écran d'affichage. Appuyer sur la touche ON/OFF s'il n'apparaît pas.
Vérification de l'état des piles
Le pictogramme clignote à l'écran si les piles sont en fin de capacité.
Le pictogramme clignote.
Il est recommandé de changer les piles. Le flash peut encore être utilisé dans cet état si l'indicateur de charge du flash, situé à l'arrière de l'appareil, est allumé.
Seul le pictogramme clignote
Le flash ne peut plus fonctionner. Remplacer les piles.
- Vérifier la mise en place des piles si rien n'apparaît sur l'écran après avoir appuyé sur la touche ON/OFF.

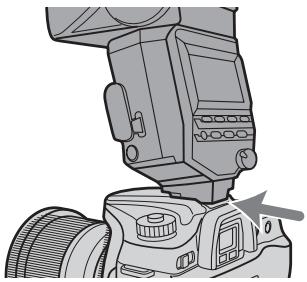

Montage et démontage du flash - Montage du flash sur l'appareil photo
Pousser fermement le sabot sur l'appareil photo jusqu'à ce qu'il s'enclenche.
- Le flash est automatiquement verrouillé en place.
- Si le flash intégré de l'appareil photo est déployé, le rabattre avant de monter le flash.

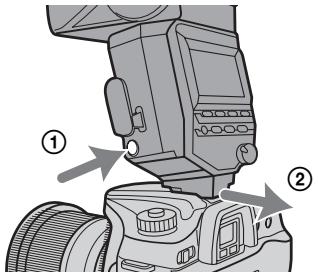

Retrait du flash de l'appareil photo
Tout en appuyant sur le bouton de déverrouillage ① du sabot, tirez le flash ②.
Mise en marche/arrêt automatique
Appuyez sur la touche ON/OFF située à l'arrière du flash.
Lorsque le flash est alimenté, il se met sous tension.
Lors ON apparaît sur l'écran d'affichage.
Si vous appuyez sur la touche ON/OFF du flash alors le flash s'éteint et OFF apparaît sur l'écran d'affichage.
OFF disparaît au bout de 8 secondes.
Arrêt automatique
Le flash est automatiquement mis hors tension et l'écran s'éteint afin d'économiser les piles lorsque l'appareil photo ou le flash n'a pas été utilisé pendant 4 minutes.

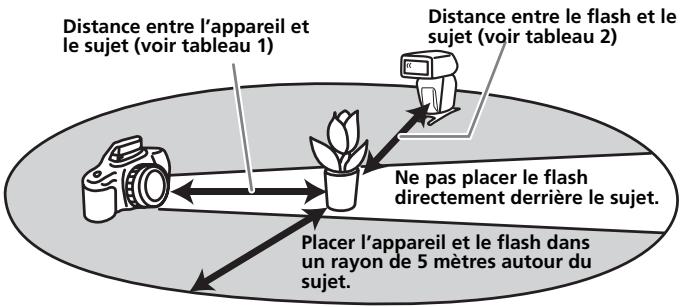

- Lors de prises de vues avec le flash détaché de l'appareil (p. 37), les indicateurs de l'écran disparaissent au bout de 60 minutes.
- Les fonctions personnalisées peuvent être utilisées pour modifier la durée de la temporisation ou pour annuler l'arrêt automatique (p. 53).
Flash en mode de programmation automatique (principes de base)
1. Sélectionner le mode P sur l'appareil photo. 2. Appuyer sur la touche ON/OFF du flash pour afficher Auto ON ou ON.
- Auto et ON s'affichent pour indiquer le mode flash automatique. ON s'affiche seul pour le mode Fill-flash.
Appuyez à mi-course sur le déclencheur et vérifiez que le sujet est bien dans la plage de portée du flash.
- Pour plus d'informations sur la portée du flash, voir page 16.

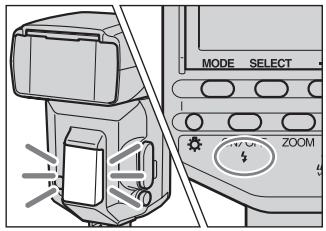

Lorsque le flash est chargé, appuyez sur le déclencheur pour prendre une photo.
- Le flash est chargé lorsque les indicateurs situés à l'arrière du flash et dans le viseur sont allumés.
Lorsque l'exposition de la photo qui vient d'être prise est bonne, "OK" s'affiche sur l'écran de contrôle durant environ quatre secondes.
- La photo risque d'être sous-exposée si le déclenchement intervient après la fin de la charge du flash.
- Lors de l'utilisation du retardateur, appuyez à fond sur le déclencheur seulement lorsque la charge du flash est terminée.
- Le mode flash automatique ou Fill-flash est sélectionné, selon votre appareil photo. Pour plus d'informations, reportez-vous au mode d'emploi de votre appareil photo.
- Si votre appareil photo comporte le mode automatique ou de sélection de scène, ces modes sont gérés ici comme des modes automatiques programmés.
Appuyez à mi-course sur le déclencheur.
Affiche la plage de distances de portée du flash sur l'écran de contrôle. Vérifiez que le sujet est bien situé dans cette plage de distances avant de prendre la photo.
L'écran peut afficher des plages de distances comprises entre 1,5 m et 28 m (0,7 m et 28 m en position réflecteur incliné vers le bas, voir page 27). Si la distance est en dehors de cette plage, « ou » est allumé sur l'un des côtés du viseur.
entre 0,8 m et 2,8 m ou plus.
- La portée du flash n'est pas affichée en flash indirect (tête-reflecteur orientée vers le haut, vers la gauche ou vers la droite), ni en mode flash sans cordon ou en flash détaché avec cordons de liaison.
- En prise de vues rapprochée à une distance inférieure à la limite de portée minimum du flash, la photo risque d'être surexposée bien que le témoin OK soit affiché ou que le bas de la photo soit sombre. Toujours photographier en respectant les limites de portée du flash.
Prise de vue en mode flash priorité d'ouverture (A)
1. Sélectionner le mode A sur l'appareil photo. 2. Appuyer sur la touche ON/OFF du flash pour afficher ON.
- Le mode Fill-flash est sélectionné.
3. Régler l'ouverture et faire la mise au point sur le sujet.
- Pour diminuer la portée du flash, diminuez l'ouverture (nombre plus grand). Pour augmenter la portée, augmentez l'ouverture.
- La vitesse d'obturation est automatiquement réglée.
Appuyez à fond sur le déclencheur lorsque le flash est chargé.
Prise de vue en mode priorité à la vitesse d'obturation (S)
1. Sélectionner le mode S sur l'appareil photo. 2. Appuyer sur la touche ON/OFF du flash pour afficher ON.
- Le mode Fill-flash est sélectionné.
3. Réglez la vitesse et faites le point sur le sujet. 4. Appuyez à fond sur le déclencheur lorsque le flash est chargé.
Mode de prise de vue en exposition manuelle (M)
1. Sélectionner le mode M sur l'appareil photo. 2. Appuyer sur la touche ON/OFF du flash pour l'afficher sur ON.
- Le mode Fill-flash est sélectionné. 3 Régler l'ouverture et la vitesse, et faire la mise au point sur le sujet.
- Pour diminuer la portée du flash, diminuer l'ouverture (nombres plus grands). Pour augmenter la couverture, augmenter l'ouverture. 4 Appuyez à fond sur le déclencheur lorsque le flash est chargé.
Auto zoom
Ce flash comporte une tête-réflecteur zoom permettant la couverture par l'éclair du champ angulaire de différentes focales comprises entre 24 mm et 85 mm (Auto zoom). Sauf volonté de l'utilisateur, le réglage de couverture s'effectue de façon automatique.
Longueur focale 24mm
Longueur focale 85 mm
- Appuyez à mi-course sur le déclencheur pour afficher l'indication de couverture sur l'écran du flash automatiquement.
- Le réglage de la couverture automatique s'effectue de la façon suivante :
| Longueur focale utilisée | Couverture |
| 24 mm - 27 mm | 24 mm |
| 28 mm - 34 mm | 28 mm |
| 35 mm - 49 mm | 35 mm |
| 50 mm - 69 mm | 50 mm |
| 70 mm - 84 mm | 70 mm |
| 85 mm ou plus | 85 mm |
- « 24 mm » clignote si un objectif ayant une longueur focale inférieure à 24 mm est utilisé en mode couverture automatique. Dans ce cas, utiliser l'adaptateur grand-angle (p. 21) afin d'éviter un assombrissement de la périphérie de l'image.
périphérie de l'image.
Suite à la page suivante
Zoom manuel
Vous pouvez régler manuellement la couverture du zoom quelle que soit la longueur focale de l'objectif utilisé.
Appuyez sur la touche ZOOM pour afficher la couverture sur la position souhaitée.
- Les positions de couverture changent dans l'ordre suivant :
Auto zoom → 24 mm → 28 mm → 35 mm → 50 mm → 70 mm → 85 mm
- En réglage manuel, « M. ZOOM » s'affiche devant la valeur de couverture.
- Si la couverture sélectionnée est inférieure à celle nécessaire à la longueur focale utilisée, l'image peut présenter un assombrissement de sa périphérie.
Adaptateur grand-angle intégré (couverture 17 mm)
Le diffuseur grand-angle intégré étend la couverture du flash à une longueur focale de 17 mm.

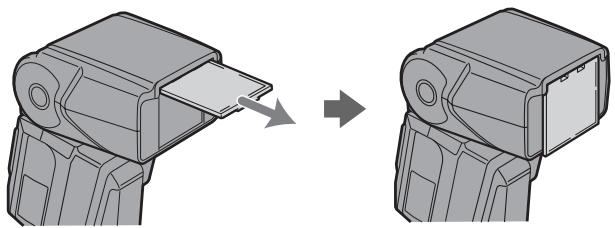

Tirer l'adaptateur.
- La couverture de zoom correspondante affiche « 17 mm » sur l'écran. La portée du flash s'affiche également.
- Lorsque vous rangez le diffuseur grand-angle, insérez-le complètement.
- Lorsque l'on photographie des sujets plans à une longueur focale d'environ 17mm, le flux d'éclairage entre le centre et la périphérie présente une légère variation qui peut se traduire par une périphérie de l'image légèrement plus sombre que le centre.
- Lorsque vous utilisez un objectif grand-angle avec une longueur focale d'environ 17 mm, la périphérie de l'image peut s'assombrir légèrement par rapport au centre.
Touche test/lampe pilote
Un ou plusieurs éclairs peuvent être commandés avant de déclencher. Cela permet de visualiser les ombres portées, notamment lorsque le flash est détaché de l'appareil.
- La fonction de simulation de lampe pilote permet de visualiser encore plus précisément la répartition des ombres avant de déclencher.
Régler le flash en mode test en plaçant le sélecteur de mode sur la position correspondante.
Le flash émet un éclair avec le niveau de puissance sélectionné (LEVEL 1/1 à 1/32).
Utiliser ce mode pour une mesure au flashmètre en flash manuel (p. 32). En mode éclairs multiples (p. 46), la pression sur la touche commande l'émission du nombre d'éclairs sélectionné.
Le flash émet trois éclairs à la fréquence de 2 éclairs par seconde (nombre guide de 5,6 en position 24mm).
- Utile pour vérifier approximativement les ombres portées.
Le flash émet des éclairs en continu durant 4 secondes à la fréquence de 40 éclairs par seconde (nombre guide de 1,4 en position 24mm).
- Utile pour une visualisation précise des ombres portées, notamment en macrophotographie.
HOLD : Ce réglage empêche un dysfonctionnement de l'appareil.
- Toutes les fonctions du flash sont verrouillées, excepté la touche test et l'illuminateur d'écran. Il est possible de déclencher normalement.
Appuyer sur la touche test/lampe pilote lorsque le flash est chargé.
- N'appuyez pas sur le déclencheur pendant l'utilisation du flash.
- Sur la photo, la durée et les ombres peuvent être sensiblement différentes de celles visualisées.
- Les ombres portées sont plus douces lorsque le flash est utilisé dans une pièce bien éclairée ou à l'extérieur, ou encore, lorsqu'il est utilisé en indirect. Cependant, la visualisation est encore plus délicate.
Flash indirect
Lorsque le flash est utilisé en direct pour éclairer un sujet situé devant un mur, les ombres portées sont dures. Dans ces conditions, il est préférable de diriger la tête-reflecteur vers une surface blanche réfléchissante afin que le sujet soit éclairé par la lumière réfléchie.
Flash indirect
Flash normal
Orienter le flash vers le haut, le côté gauche ou le côté droit en appuyant sur le bouton de déverrouillage.
L'indicateur de flash indirect apparaît sur l'écran.
Le flash peut être orienté de la façon suivante :
Vers le haut : - Vers le bas : (voir « Photographie rapprochée » p. 27) Vers la droite : - Vers la gauche : 30°, 45°, 60°, 75°, 90°, 120°, 150°, 180°
- Le verrouillage de position s'effectue à la position. Il n'est pas nécessaire de pousser le bouton de déverrouillage pour ramener la tête en position d'origine.
- Lorsque le flash est orienté vers le haut ou sur le côté gauche ou droit, la portée du flash ne s'affiche pas sur l'écran. La synchro haute vitesse est également annulée.
- Pour travailler en flash indirect, dirigez le réflecteur vers un plafond ou un mur blancs. Une surface colorée peut induire une dominante colorée sur l'image. Évitez de diriger l'éclair vers un plafond très haut ou une vitre.

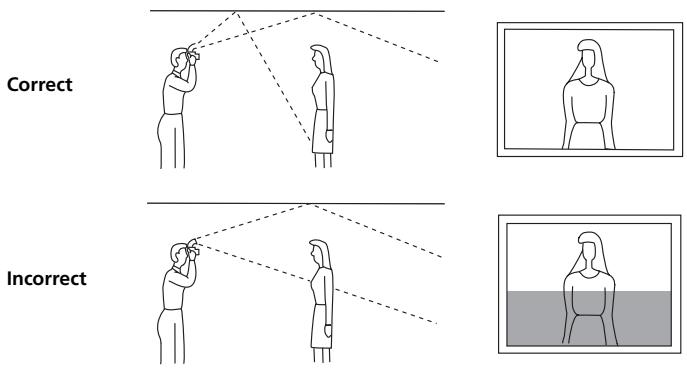

Réglage de l'angle de réflexion
Si l'éclairage émis vers le sujet lui parvient à la fois de façon directe et indirecte, le résultat risque d'être incorrect. L'angle de réflexion doit être déterminé en fonction de la distance flash-surface réfléchissante, de la distance appareil-sujet, et de la longueur focale de l'objectif, etc.
Lorsque le flash est en indirect vers le haut
Déterminer l'angle de réflexion à l'aide du tableau suivant.
| Longueur focale de l'objet | Angle de réflexion |
| 70 mm et plus | 45° |
| 28 - 70 mm | 60° |
| 28 mm et moins | 75°, 90° |
Flash en indirect vers la gauche et la droite
Pour une réflexion latérale de la lumière, il est recommandé de tourner la tête-réflecteur. Avec un angle inférieur à 90°, s'assurer que le sujet ne reçoit pas de lumière directe.
Photographie rapprochée (inclinaison vers le bas)
Pour photographier des objets situés entre 0,7 m et 1,5 m de l'appareil, placer la tête-réflecteur en position inclinée vers le bas.
Appuyer sur le bouton de déverrouillage pour incliner la tête vers le bas.
L'indicateur de flash indirect apparaît sur l'écran. L'angle d'inclinaison est de
- Lors de prises de vues à une distance inférieure à 0,7 m, il est possible que la couverture ne soit pas parfaite et l'image peut alors présenter une zone sombre dans le bas du cadrage. Utilisez le flash en position détachée ou un flash macro.
Éclairage de l'écran
Éclaire l'écran lorsque l'éclairage ambiant est faible.
Appuyer sur la touche d'éclairage.
- L'écran est éclairé pendant huit secondes environ. Cette période est prolongée si le flash est utilisé durant cette période.
- Appuyer à nouveau sur la touche pour éteindre l'éclairage.
Illuminateur AF
En faible lumière ambiante ou si le sujet présente un faible contraste, la pression à mi-course sur le déclencheur allume le témoin rouge placé en façade du flash. Cet illuminateur permet à l'autofocus de fonctionner.
L'illuminateur AF fonctionne même si le flash n'est pas en service. - L'illuminateur AF du boîtier est déconnecté lorsque celui du flash est en service. - L'illuminateur AF ne fonctionne pas en mode AF continu (lorsque vous filmez en continu un sujet en déplacement). - L'illuminateur AF peut ne pas fonctionner si l'objectif utilisé est d'une longueur focale supérieure à 300 mm. Il ne fonctionne pas lorsque le flash est détaché de l'appareil.
Touches mode et sélection
Les touches mode, sélection, + et - permettent de sélectionner les fonctions décrites à la page suivante.
Les fonctions sont sélectionnées selon la procédure de base suivante. Pour plus d'informations, voir les pages correspondantes.
1. Sélectionner la plus grande option avec la touche MODE. 2. Sélectionner la plus petite option avec la touche de sélection. 3. Effectuer le réglage avec les touches + et -. 4. Appuyer plusieurs fois sur la touche de sélection pour arrêter le clignotement.
- La touche mode ou la touche ON/OFF peuvent également être utilisées.
| Fonction par touche mode | Fonction par touche de sélection | Fonction par touches + et - (réglages de base en italique) |
| TTL (32) | HSS (35) | ON,OFF |
| WL (37) | OFF,ON, CONTROL | |
| RATIO* | OFF, 2:1, 2:1* | |
| LEVEL (44) | 1/1,1/2, 1/4, 1/8, 1/16, 1/32 | |
| M (32) | HSS (35) | ON,OFF |
| WL (37) | OFF,ON | |
| LEVEL (44) | 1/1,1/2, 1/4, 1/8, 1/16, 1/32 | |
| MULTI (46) | Hz | 100, 50, 40, 30, 20, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1 |
| TIME | - - (illimité), 40, 35, 30, 25, 20, 15,10,9,8,7,6,5,4,3,2 | |
| LEVEL | 1/8, 1/16, 1/32 |
- Une pression simultanée sur les touches + et - durant trois secondes ramène les réglages à leur valeur par défaut (p. 51).
- Les réglages multiples qui ne peuvent pas être modifiés ne sont pas affichés.
- Cet indicateur s'affiche mais sa fonction n'est pas disponible. Utiliser le réglage OFF.
Flash manuel (M)
Le mode d'exposition automatique au flash avec mesure TTL ajuste l'intensité de l'éclair afin d'aboutir à une exposition idéale pour le sujet. En mode manuel, l'intensité de l'éclair est fixe, quels que soient le sujet et les réglages de l'appareil.
- Le mode flash manuel ne peut être utilisé que lorsque l'appareil lui-même est en mode manuel (M). Dans les autres modes, la mesure TTL est automatiquement sélectionnée.
- Le mode flash manuel n'étant pas influencé par le pouvoir de réflexion du sujet, il peut être utilisé pour exposer des sujets représentant un pouvoir de réflexion très fort ou très faible.
1. Sélectionner le mode M sur l'appareil photo. 2. Appuyer sur la touche Mode pour afficher M sur l'écran.
- Les modes changent selon la progression suivante :
TTL, M, MULTI
Appuyer sur la touche + ou - pour sélectionner le niveau de puissance.
- Les niveaux de puissance disponibles sont les suivants : 1/1, 1/2, 1/4, 1/8, 1/16, 1/32.
- Pour plus d'informations sur le réglage des niveaux de puissance, se reporter à la page 44.
- Lorsque le déclencheur est enfoncé à mi-course, la distance correspondant à la bonne exposition s'affiche à l'écran.
L'exposition sera correcte pour un sujet à moins de 1,5 m.
28m
L'exposition sera correcte pour un sujet à plus de 28 m.
- L'indicateur OK du flash ne s'affiche pas après l'enregistrement d'une photo en mode flash manuel.
- Les fonctions personnalisables permettent de sélectionner le mode flash manuel sans qu'il soit nécessaire de régler l'appareil en mode M (p. 53).
Suite à la page suivante
Flash TTL
En mode manuel, l'intensité de l'éclair est fixe, quels que soient le sujet et les réglages de l'appareil. Le flash TTL mesure la lumière du sujet réfléchie à travers l'objectif.
Certains appareils photos autorisent la mesure P-TTL, qui ajoute un pré-flash à la mesure TTL, et la mesure ADI, qui ajoute des données concernant la distance à la mesure P-TTL.
Ce flash définit toutes les mesures P-TTL et ADI en tant que flash TTL et TTL s'affiche sur l'écran.
TTL = à travers l'objectif
- La mesure ADI est possible en combinaison avec un objectif dot .
Avant d'utiliser la fonction de mesure ADI, vérifiez si votre objectif est équip en consultant les spécifications ou le mode d'emploi fourni avec votre objectif.
Synchro haute vitesse (HSS)
Synchro haute vitesse (HSS)
Flash normal
La synchro haute vitesse permet de s'affranchir des restrictions habituelles de la synchro classique et d'accéder à l'ensemble de la gamme de vitesse de l'appareil. La gamme d'ouvertures compatibles augmente, ce qui permet des prises de vues avec flash avec une large ouverture du diaphragme : la mise au point sur l'arrière-plan est floue, mettant ainsi en valeur le sujet au premier plan. Même lors d'une prise de vues à une ouverture de diaphragme géométrique élevée en mode A ou M, lorsque l'arrière-plan est très lumineux et que la prise est normalement surexposée, il est possible de régler l'exposition en utilisant le déclencheur haute vitesse.
Appuyer sur la touche de sélection pour faire clignoter l'indication « HSS ».
- L'indication de réglage de synchro haute vitesse (ON/OFF) clignote également simultanément.
Voir la page suivante.
Appuyer plusieurs fois sur la touche de sélection pour arrêter le clignotement.
« HSS » reste affiché sur l'écran. - La synchro haute vitesse est désactivée lorsque « OFF » est sélectionné selon la même procédure que celle décrite ci-dessus. Dès lors, une vitesse plus rapide que la vitesse de synchro maxi ne peut plus être sélectionnée. - L'utilisation de la synchro haute vitesse est recommandée pour photographier dans des ambiances lumineuses. Lorsque la lumière est faible, la vitesse ne dépasse pas la vitesse de synchro maxi, même si « HSS » est sélectionné. - La portée du flash est inférieure à celle d'une photographie normale au flash. Vérifier que le sujet se trouve bien dans la zone de portée du flash affichée avant de prendre la photo. - La synchro haute vitesse ne peut pas être utilisée en mode éclairs multiples ou en flash indirect, avec la tête-réflecteur orientée vers le haut, vers la gauche et vers la droite. - Lors de l'utilisation d'un flashmètre ou d'un thermocolorimètre, la synchro haute vitesse ne peut pas être utilisée car elle perturbe l'exposition. Sélectionner « OFF » pour la désactiver ou sélectionner une vitesse de synchro normale maximale.
Vitesse de synchronisation du flash
Les photographies réalisées avec le flash sont généralement associées à une vitesse d'obturation maximale appelée vitesse de synchro du flash. Cette restriction ne s'applique pas aux appareils photo conçus pour la photographie de synchro haute vitesse (HSS) (p. 35), car ils permettent de photographier au flash à la vitesse d'obturation maximale de l'appareil.
Flash sans cordon (WL)
Les photographies réalisées avec le flash monté sur l'appareil manquent de relief (photo ①). Dans ce cas, il est possible d'obtenir un meilleur rendu en détachant le flash de l'appareil pour le placer sur le côté du sujet, par exemple (photo ②).
Lorsque vous prenez ce type de photographie avec un appareil photo reflex à objectifs interchangeables, l'appareil photo et le flash sont généralement raccordés par un cordon. Désormais, il n'est plus nécessaire de disposer de cordons, car c'est l'éclair du flash lui-même qui comporte un signal de liaison. L'exposition correcte est déterminée automatiquement par l'appareil photo.
Flash normal
Flash sans cordon
Portée du flash sans cordon
Le mode flash sans cordon fonctionne grâce à un signal émis par le flash intégré qui commande les flashes détachés. Lors de la disposition de l'appareil photo, des flashes et du sujet, suivez les indications suivantes.
- Effectuer les prises de vues de préférence en intérieur avec une lumière ambiante faible.
- La réception du signal de commande en provenance de l'appareil photo sera optimale si vous tournez le tube à éclairs à l'aide de la fonction de flash indirect (p. 24) de sorte que le récepteur du signal de commande détaché sans cordon soit orienté vers l'appareil photo.
- Placez le flash détaché comme indiqué dans la zone grisée du schéma suivant.
Suite à la page suivante.
Distance appareil-sujet HVL-F56AM
| Distance appareil-sujet(tableau 1) | Distance HVL-F56AM-sujet (tableau 2) | |||||||
| Autre que HSS | HSS | |||||||
| Vitesse d'obturation | Toutes les vitesse d'obturation | Maxi 1/60 s | 1/60 vers vitesse de synchro | 1/250 s | 1/500 s | 1/1000 s | 1/2000 s | 1/4000 s |
| Ouverture | ||||||||
| 2,8 | 1,4 - 5 | 1,4 - 5 | 1 - 5 | 1 - 5 | 1 - 3,5 | 1 - 2,5 | 1 - 1,7 | 1 - 1,2 |
| 4 | 1 - 5 | 1 - 5 | 1 - 5 | 1 - 3,5 | 1 - 2,5 | 1 - 1,7 | 1 - 1,2 | - |
| 5,6 | 1 - 5 | 1 - 5 | 1 - 5 | 1 - 2,5 | 1 - 1,7 | 1 - 1,2 | - | - |
- Dans le tableau ci-dessus, les distances sont données pour l'ISO 100. Avec l'ISO 400, les distances doivent être multipliées par deux (dans la limite des 5 m).
- En mode flash sans cordon, la portée du flash n'est pas affichée sur l'écran.
Remarques concernant le mode flash sans cordon
L'utilisation d'un flashmètre ou d'un thermocolorimètre est impossible en mode flash sans cordon car le pré-flash intégré de l'appareil s'éteint. - Le test du flash est possible avec le mode flash test sans cordon sélectionné. Trois flashs sont émis en position et des flashs sont émis en continu durant quatre secondes en position. Un seul flash est émis en position HOLD. - Avec le HVL-F56AM, la position du zoom est automatiquement réglée sur 24 mm. Une position de zoom autre que 24 mm n'est pas recommandée. - En mode flash sans cordon, la mesure d'exposition ADI est désactivée et la mesure P-TTL est utilisée automatiquement (p. 34). - La fonction éclairs multiples ne peut pas être utilisée. - Si une autre configuration de flash sans cordon est utilisée à proximité, il est possible de modifier le canal grâce à une fonction personnalisable afin d'éviter d'éventuelles interférences (p. 52). - Lors d'une prise de vues avec le flash sans cordon, le flash peut parfois s'éteindre en raison de l'électricité statique ambiante ou de parasites électromagnétiques.
Lorsque vous n'utilisez pas le flash, désactivez-le à l'aide de la touche ON/OFF.
Fixation et démontage du mini-support
Utilisez le mini-support fourni lorsque le flash est détaché de l'appareil. Il est possible de fixer le flash sur un trépied à l'aide des orifices filetés pour trépied du mini-support.
Fixation
Démontage (suite à la page suivante)
Photographie avec flash sans cordon
1. Utiliser uniquement un flash détaché en utilisant la lumière du flash intégré comme signal. 2. Régler l'appareil sur le flash sans cordon.
- Lorsque l'appareil est réglé en mode sans cordon, le flash est également automatiquement réglé sur le mode sans cordon et WL s'affiche sur l'écran.
Les informations sur le canal du flash sont transmises à l'appareil.
3. Démontrer le flash de l'appareil et soulever le flash intégré. 4. Régler l'appareil et le flash.
- Pour plus d'informations, reportez-vous à la page 38.
S'assurer que le flash intégré et le flash sont entièrement chargés.
- 4 s'allume dans le viseur lorsque le flash intégré est entièrement chargé.
- Lorsque le flash est entièrement chargé, l'illuminateur AF à l'avant clignote et l'indicateur d'arrêt est allumé.
Utiliser le test du flash pour vérifier le flash.
- La méthode de test du flash varie en fonction de l'appareil utilisé. Pour plus d'informations, reportez-vous au mode d'emploi qui accompagne l'appareil photo.
- Si le test du flash ne fonctionne pas, modifiez la position de l'appareil photo, du flash et du sujet, et orientez le récepteur de signaux sans cordon vers l'appareil photo.
Vérifiez de nouveau que le flash intégré et le flash sont entièrement rechargés, puis appuyez sur le déclencheur pour prendre une photo.
- Ne prenez pas de photo lorsque l'indication RATIO s'affiche sur l'écran. L'exposition risque d'être incorrecte.
Réglage du mode flash détaché sans cordon sur flash uniquement
Une fois les étapes de configuration du flash sans cordon exécutées [1], si la combinaison appareil et flash est conservée sans modification du canal de commande, il est également possible de régler le flash et l'appareil photo séparément en mode sans cordon.
Réglage en mode flash sans cordon.
Pour plus d'informations, reportez-vous au mode d'emploi fourni avec l'appareil photo.
Réglage du flash :
1. Appuyer sur la touche Mode pour afficher TL ou M. 2. Appuyer plusieurs fois sur la touche de sélection pour faire clignoter « WL ». Le réglage sans cordon courant « OFF » s'affiche également. 3. Appuyer sur la touche + ou - pour faire clignoter « WL On ». 4. Appuyer plusieurs fois sur la touche de sélection pour arrêter le clignotement.
Raccordement de l'appareil photo et du flash à l'aide d'un câble
L'utilisation de câbles détachés de l'appareil photo FA-CC1AM (en option) permet une prise de vues avec des flashes détachés de l'appareil photo. Jusqu'à 4 flash . Effectuer des prises de vues sans avoir à se soucier du positionnement du flash permet de se concentrer davantage sur la création de divers effets d'ombre sur le sujet.
- Les flashes équipés de prises accessoir directement.
1. Retirer le couvercle des prises de raccordement. 2. Brancher le câble sur la prise accessoire.
- Lorsque ce mode est activé, la mesure d'exposition ADI est désactivée et la mesure Pre-flash TTL est utilisée automatiquement (p.34).
- La synchronisation haute vitesse en mode P ne peut pas être utilisée si le flash est raccordé au câble détaché FA-CC1AM (en option).
- Tous les flashes ont le même niveau de puissance.
Réglage du niveau de puissance (LEVEL)
Il est possible de régler le niveau de puissance du flash.
Appuyer sur la touche de sélection pour afficher « LEVEL » sur l'écran.
- Le niveau courant s'affiche.
- Cette étape n'est pas requise lorsque le flash manuel est sélectionné. Passer à l'étape 2.
Appuyer sur la touche + ou - pour sélectionner le niveau de puissance.
- Avec les photographies réalisées en flash manuel ou en mode TTL : 1/1, 1/2, 1/4, 1/8, 1/16, 1/32.
- Avec des photographies réalisées en mode éclairs multiples : 1/8, 1/16, 1/32.
3 Appuyer sur la touche de sélection.
- Lorsque le niveau de puissance est modifié, la distance affichée sur l'écran change également.
- Les paramètres du niveau de puissance peuvent être réglés indépendamment pour les photographies en mode TTL, les photographies en mode flash manuel (M) et les photographies en mode éclairs multiples (MULT).
- TTL, le niveau de puissance est réglé en fonction du niveau sélectionné.
- manuel, si le niveau de puissance est réglé sur 1/1, le flash s'émet en pleine puissance. La gamme du niveau de puissance (par exemple 1/1 à 1/2) correspond à la gamme d'ouvertures (par exemple F4 à F5,6).
Mode éclairs multiples (MULTI)
Le flash est déclenché plusieurs fois pendant l'ouverture de l'obturateur (éclairs multiples). Le mode éclairs multiples permet de décomposer le mouvement d'un sujet en phases successives.
- L'appareil photo doit être réglé en mode M pour réaliser des photographies en mode éclairs multiples.
Le mode éclairs multiples ne peut être utilisé que si l'appareil photo prend en charge le mode manuel (M).
1. Régler l'appareil sur le mode M. 2. Appuyer sur la touche Mode pour afficher TL à l'écran.
3. Appuyer sur la touche de sélection pour faire clignoter l'indication « Hz ».
- La fréquence d'éclairs multiples (flashes par seconde) courante s'affiche à l'écran.
4. Appuyer sur le bouton + ou - pour sélectionner la fréquence.
- Les fréquences sélectionnables sont les suivantes : 100, 50, 40, 30, 20, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1.
- Appuyer et maintenir la touche + ou - pour modifier rapidement la valeur.
5 Appuyer sur la touche de sélection pour faire clignoter l'indication « TIMES ».
- Le nombre d'éclairs courant pour les éclairs multiples s'affiche à l'écran.
Appuyer sur la touche + ou - pour sélectionner le nombre d'éclairs.
- Le nombre d'éclairs peut être sélectionné parmi les valeurs suivantes : --, 40, 35, 30, 25, 20, 15, 10, 9, 8, 7, 6, 5, 4, 3, 2.
- Appuyer et maintenir la touche + ou - pour modifier rapidement la valeur.
- Lorsque « -- » est sélectionné, les éclairs sont émis en continu pendant toute la durée d'ouverture de l'obturateur.
Appuyer sur la touche de sélection pour faire clignoter l'indication « LEVEL » sur l'écran.
- Le niveau de puissance courant s'affiche.
Appuyer sur la touche + ou - pour sélectionner le niveau de puissance.
- Les niveaux de puissance disponibles sont les suivants : 1/8, 1/16, 1/32.
Régler la vitesse et l'ouverture.
- La vitesse de l'obturateur est calculée comme suit afin de correspondre à la fréquence et au nombre d'éclairs.
Nombre d'éclairs (TIME) / Fréquence (Hz) ≤ vitesse d'obturation. Par exemple, si 10 éclairs et 5 Hz sont sélectionnés, la vitesse doit être de 10 / 5 = 2 secondes maximum.
Lorsque le flash est chargé, appuyer sur le déclencheur pour prendre la photo.
- La distance à laquelle l'exposition idéale est obtenue pour un éclair est affichée sur l'écran.
- Pour éviter les flous de bougé, il est recommandé d'installer l'appareil sur un trépied pour prendre des photos en mode éclairs multiples.
- Lorsque le sélecteur est en position 4 ou HOLD, une pression sur la touche de test d'éclair provoque l'émission du nombre d'éclairs sélectionné, à la fréquence et au niveau de puissance également sélectionnés.
- Une fonction personnalisable permet le réglage automatique de l'appareil photo en mode manuel sans qu'il soit nécessaire de
sélectionner le mode M (p. 54).
Suite à la page suivante
Nombre maximum d'éclairs en continu
Le n en mode éclairs multiples est limité par la capacité des piles. Les valeurs données ci-dessous sont une base.
Avec des piles alcalines
| Niveau de puissance | Fréquence des éclairs (Hz) | ||||||||||||||
| 100 | 50 | 40 | 30 | 20 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |
| 1/8 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 7 | 7 | 7 | 10 |
| 1/16 | 5 | 6 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 10 | 10 | 10 | 15 | 20 | 40 |
| 1/32 | 10 | 10 | 10 | 15 | 15 | 20 | 20 | 20 | 25 | 30 | 40 | 40* | 40* | 40* | 40* |
Avec des piles au nickel-métal hydrure (lors de l'utilisation de 1550 mAh)
| Niveau de puissance | Fréquence des éclairs (Hz) | ||||||||||||||
| 100 | 50 | 40 | 30 | 20 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |
| 1/8 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 7 | 7 | 10 | 20 |
| 1/16 | 5 | 6 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 10 | 10 | 15 | 20 | 40 | 40* |
| 1/32 | 10 | 15 | 15 | 15 | 15 | 20 | 25 | 25 | 30 | 40 | 40* | 40* | 40* | 40* | 40* |
*40 signifie plus de 40.
- Le nombre maximum d'éclairs dépend du type de piles et de leur état. Si l'adaptateur de piles externe FA-EB1AM (en option) est utilisé, le nombre d'éclairs est plus important.
Réinitialisation aux réglages par défaut
Appuyer simultanément sur les touches + et - pendant 3 secondes.
La plupart des fonctions du flash sont ramenées à leurs réglages par défaut.
| Fonction | Réglages par défaut | Page |
| Flash on/off | On (Auto on ou on) | 13 |
| Couverture du flash (zoom) | Auto zoom (85 mm) | 19 |
| Mode flash (TTL/M/MULTI) | TTL | 32 |
| Synchro haute vitesse (HSS) | On | 35 |
| Mode flash sans cordon (WL) | Off | 37 |
| Contrôle du ratio (RATIO)* | Off | - |
| Niveau de puissance en mode TTL/M (LEVEL) | 1/1 | 44 |
| Niveau de puissance en mode éclairs multiples (LEVEL) | 1/32 | 49 |
| Fréquence en mode éclairs multiples (Hz) | 5 | 47 |
| Répétrition en mode éclairs multiples (TIMES) | 10 | 48 |
Cet indicateur s'affiche mais sa fonction n'est pas disponible. Le réglage personnalisé n'est pas réinitialisé.
Fonctions personnalisables
Les divers réglages du flash peuvent être modifiés si nécessaire. Les cinq paramètres suivants peuvent être modifiés.
- Réglage de canal en mode sans cordon (canaux 1 à 4)
- Unités de couverture du flash (m/ft)
- (4 minutes/15 minutes/60 minutes/pas d'auto-extinction)
- en mode flash sans cordon (60 minutes / pas d'auto-extinction)
- Modes de prise de vue pour lesquels les modes flash manuel et éclairs multiples peuvent être utilisés (mode M seulement / tous les modes)
Appuyer sur la touche de sélection pendant 3 secondes.
- Le premier paramètre s'affiche (canal en mode sans cordon).
Appuyer sur la touche de sélection pour sélectionner le paramètre et appuyer sur la touche + ou - pour sélectionner le réglage souhaité.
- À chaque pression sur la touche de sélection, les cinq paramètres ci-dessus s'affichent à l'écran (voir page suivante).
- Réglage de canal en mode sans cordon
Canal 1
Canal 2
Canal 3
Canal 4
- Unités de couverture du flash (m/ft)
- Durée de temporisation avant auto-extinction
4 minutes
15 minutes
60 minutes
aucune
- Durée de temporisation avant auto-extinction en mode flash sans cordon
60 minutes
aucune
- Modes de prise de vue pour lesquels les modes flash manuel et flash multiples peuvent être utilisés
Mode M tableau
Tous les modes
3. Appuyer sur la touche Mode.
L'écran revient à son affichage d'origine. Lorsqu'un réglage autre que le réglage par défaut est sélectionné pour les fonctions personnalisables 3, 4 ou 5, (CUSTOM) reste affiché à l'écran.
- Après modification du canal en mode flash sans cordon (voir 1. Réglage de canal sans cordon), montez le flash sur l'appareil photo et appuyez à mi-course sur le déclencheur pour transmettre les informations du canal de flash à l'appareil photo.
- Lorsque « All modes » (Tous modes) est sélectionné (voir 5. Modes de prise de vue pour lesquels les modes flash manuel et flash multiples peuvent être utilisés), les modes flash manuel et flash multiples peuvent être utilisés dans tous les modes de prise de vue. * L'exposition correcte peut ne pas être obtenue dans un mode autre que le mode manuel (M) et l'utilisation de ce dernier est fortement recommandée.
- Les réglages sélectionnés sont préservés, même lorsque le flash est mis hors tension ou si les piles sont retirées.
Accessoires pour flash détaché de l'appareil photo
Câble FA-CC1AM
- Sabot détaché de l'appareil FA-CS1AM
Câble d'extension FA-EC1AM
- Triple connecteur FA-TC1AM
Le flash peut être utilisé dans n'importe quelle position détaché de l'appareil photo. Le câ peut être raccordé directement à la prise accessoire du flash sans utiliser de sabot détaché de l'appareil.
Il est possible d'étendre davantage le câble détaché de l'appareil photo FA-CC1AM.
Le raccordement de flashes à des câbles multi-éclairs plusieurs flashes.
Le raccordement du câble détaché de l'appareil photo FA-CC1AM ou du câble d'extension FA-EC1AM jusqu'à 3 flashes simultanément.
Suite à la page suivante
Adaptateur de piles externe FA-EB1AM
L'adaptateur de piles externe contient six piles de type AA. Il réduit le temps de charge de moitié et double le nombre de flashes possibles.
En prise de vues
- Ce flash émet des éclairs puissants et ne doit donc pas être dirigé directement vers les yeux.
Piles
- Le niveau de charge affiché à l'écran peut être inférieur à la capacité de charge réelle, selon la température et les conditions de stockage. Cet affichage revient à son état normal une fois que le flash a émis quelques éclairs. Lorsque le témoin clignote et indique que le flash n'est plus opérationnel, plusieurs pressions sur la touche ON/OFF du flash peuvent redonner de l'autonomie aux piles. Si le niveau de charge des piles n'est pas restauré, remplacez celles-ci.
- Avec des piles lithium, le témoin peut clignoter si les piles chauffent suite à une température ambiante élevée ou à une sollicitation intensive. L pendant un moment. Attendez que les piles refroidissent avant d'utiliser le flash à nouveau.
- Les piles au nickel-métal hydrure peuvent subitement perdre de leur puissance. Si le voyant clignote ou si l , changer les piles ou les recharger.
- Selon l'âge des piles neuves (durée de stockage après fabrication), la fréquence et le nombre d'éclairs obtenus avec des piles neuves peuvent différer des valeurs indiquées dans le tableau.
Température
- Le flash peut être utilisé entre 0 °C et 40 °C.
- Ne pas exposer le flash à des températures extrêmement élevées (exposition directe au soleil dans une voiture par exemple) ou à une forte humidité.
- Le temps de réponse de l'afficheur de l'écran ralentit lorsque la température est basse et l'affichage s'assombrit lorsqu'elle est élevée. Un retour à une température normale fait disparaître ces problèmes.
- Afin d'éviter la formation de condensation, placez le flash dans un sac en plastique fermé lorsqu'il doit passer d'un endroit froid à un endroit chaud. Laissez-le reprendre la température de la pièce avant d'ouvrir le sac.
- L'autonomie des piles diminue lorsqu'il fait très froid. Dans ces conditions, conservez les piles dans une poche et insérez-les dans le flash juste avant la prise de vues. Lorsqu'il fait froid, l'indicateur peut clignoter même si les piles disposent encore de suffisamment d'énergie. Des piles affaiblies par une température basse peuvent retrouver une partie de leur potentiel une fois que la température revient à un niveau normal.
- Ce flash n'est pas étanche. Utilisez-le avec précaution à proximité de l'eau et du sable, par exemple au bord de la mer. Évitez tout contact avec l'eau, le sable et la poussière, car cela peut entraîner un dysfonctionnement.
Entretien
Retirer le flash de l'appareil photo. Nettoyer le flash avec un chiffon doux et sec. S'il a été en contact avec du sable, souffler d'abord les grains avec une soufflette avant de l'essuyer. En cas de taches tenaces, le nettoyer avec un chiffon légèrement humidifié avec une solution détergente douce, puis essuyer avec un chiffon sec. Ne jamais utiliser de solvants puissants comme du dissolvant ou de l'essence, car ils pourraient endommager la finition de la surface.
Caractéristiques
Nombre guide
Mode flash normal (ISO 100)
| Niveau de puissance | Réglage de la couverture du flash (mm) | ||||||
| 17 | 24 | 28 | 35 | 50 | 70 | 85 | |
| 1/1 | 18 | 30 | 32 | 38 | 44 | 50 | 56 |
| 1/2 | 12 | 21 | 22 | 26 | 31 | 35 | 38 |
| 1/4 | 9 | 15 | 16 | 19 | 22 | 25 | 27 |
| 1/8 | 6,4 | 10 | 11 | 13 | 15 | 17 | 19 |
| 1/16 | 4,5 | 7,5 | 8 | 9 | 11 | 12 | 13 |
| 1/32 | 3,2 | 5,3 | 5,7 | 6,7 | 7,8 | 8,8 | 9,7 |
Mode flash sans cordon (ISO 100)
| Niveau de puissance | Réglage de la couverture du flash (mm) | ||||||
| 17 | 24 | 28 | 35 | 50 | 70 | 85 | |
| 1/1 | 14 | 25 | 26 | 30 | 35 | 41 | 42 |
Flash plat HSS (flash avec HSS, ISO 100)
| Vitesse d'obturation | Flash Coverage Setting (mm) | ||||||
| 17 | 24 | 28 | 35 | 50 | 70 | 85 | |
| 1/250 | 6,7 | 12 | 13 | 15 | 17 | 19 | 22 |
| 1/500 | 4,5 | 8,6 | 9,5 | 10 | 12 | 13 | 16 |
| 1/1000 | 3,5 | 6 | 6,7 | 7,5 | 9 | 9,5 | 11 |
| 1/2000 | 2,4 | 4,3 | 4,5 | 5 | 6 | 6,7 | 8 |
| 1/4000 | 1,7 | 3 | 3,5 | 3,7 | 4,5 | 4,7 | 5,6 |
| 1/8000 | 1,2 | 2,1 | 2,4 | 2,5 | 3 | 3,5 | 4 |
| 1/12000 | 1 | 1,8 | 2 | 2,1 | 2,5 | 2,8 | 3,5 |
Fréquence / Répétition
| Alcaline | Lithium | Nickel hydrude (1550 mAh) | |
| Fréquence (s.) | 0,2 - 11 | 0,2 - 13 | 0,2 - 8 |
| Répétition (nombre) | 90 - 3200 | 250 - 8000 | 80 - 2800 |
- La répétition est le nombre approximatif de flashs possibles avant qu'une pile neuve soit complètement inutilisable.
Couverture du flash
| Couverture du flash | Réglage de la couverture du flash (mm) | ||||||
| 17 | 24 | 28 | 35 | 50 | 70 | 85 | |
| Haut-bas (°) | 115 | 60 | 53 | 45 | 34 | 26 | 23 |
| Gauge-droite (°) | 125 | 78 | 70 | 60 | 46 | 36 | 31 |
Performance du flash : 40 cycles en continu de 5 éclairs par seconde (Mode flash normal, niveau de puissance 1/32, pile au nickel-métal hydrure).
Illuminateur AF Mode flash automatique avec un contraste et une détection de phase. Sur une plaque large. Plage de fonctionnement (avec un objectif de 50 mm fixe à f/1.0) : Zone centrale: 0,5 m à 10 m. Zones périphériques: 0,5 m à 3 m.
Contrôle de flash : contrôle de flash avec le pré-flash, la mesure TTL directe et le flash manuel.
Dimensions L 77,5 × H 132 × P 95,5 mm (environ) (3 1/8 × 5 1/4 × 4 pouces)
Poids (environ) 370 g (13,1 once)
Articles inclus : Flash (1), Mini-support (1), Étui (1), Jeu de documents imprimés.
Les fonctions décrites dans ce mode d'emploi dépendent des conditions de test au sein de notre entreprise.
La conception et les spécifications sont susceptibles d'être modifiées sans préavis.
| Verschlusszeit | Eingestellter Ausleuchtwinkel (mm) | ||||||
| 17 | 24 | 28 | 35 | 50 | 70 | 85 | |
| 1/250 | 6,7 | 12 | 13 | 15 | 17 | 19 | 22 |
| 1/500 | 4,5 | 8,6 | 9,5 | 10 | 12 | 13 | 16 |
| 1/1000 | 3,5 | 6 | 6,7 | 7,5 | 9 | 9,5 | 11 |
| 1/2000 | 2,4 | 4,3 | 4,5 | 5 | 6 | 6,7 | 8 |
| 1/4000 | 1,7 | 3 | 3,5 | 3,7 | 4,5 | 4,7 | 5,6 |
| 1/8000 | 1,2 | 2,1 | 2,4 | 2,5 | 3 | 3,5 | 4 |
| 1/12000 | 1 | 1,8 | 2 | 2,1 | 2,5 | 2,8 | 3,5 |
| Velocità dell'otturatore | Impostazione di copertura del flash (mm) | ||||||
| 17 | 24 | 28 | 35 | 50 | 70 | 85 | |
| 1/250 | 6,7 | 12 | 13 | 15 | 17 | 19 | 22 |
| 1/500 | 4,5 | 8,6 | 9,5 | 10 | 12 | 13 | 16 |
| 1/1000 | 3,5 | 6 | 6,7 | 7,5 | 9 | 9,5 | 11 |
| 1/2000 | 2,4 | 4,3 | 4,5 | 5 | 6 | 6,7 | 8 |
| 1/4000 | 1,7 | 3 | 3,5 | 3,7 | 4,5 | 4,7 | 5,6 |
| 1/8000 | 1,2 | 2,1 | 2,4 | 2,5 | 3 | 3,5 | 4 |
| 1/12000 | 1 | 1,8 | 2 | 2,1 | 2,5 | 2,8 | 3,5 |
1/1, 1/2, 1/4, 1/8, 1/16, 1/32
| Sluijertijd | Instelling flitsbereik (mm) | ||||||
| 17 | 24 | 28 | 35 | 50 | 70 | 85 | |
| 1/250 | 6,7 | 12 | 13 | 15 | 17 | 19 | 22 |
| 1/500 | 4,5 | 8,6 | 9,5 | 10 | 12 | 13 | 16 |
| 1/1000 | 3,5 | 6 | 6,7 | 7,5 | 9 | 9,5 | 11 |
| 1/2000 | 2,4 | 4,3 | 4,5 | 5 | 6 | 6,7 | 8 |
| 1/4000 | 1,7 | 3 | 3,5 | 3,7 | 4,5 | 4,7 | 5,6 |
| 1/8000 | 1,2 | 2,1 | 2,4 | 2,5 | 3 | 3,5 | 4 |
| 1/12000 | 1 | 1,8 | 2 | 2,1 | 2,5 | 2,8 | 3,5 |
Fréquence / Répétition
| Alkaline | Lithium | Ni-MH (1550 mAh) | |
| Frequentie (sec) | 0,2 - 11 | 0,2 - 13 | 0,2 - 8 |
| Herhaling (aantal) | 90 - 3200 | 250 - 8000 | 80 - 2800 |
