Type product	Externe flitser
Merk	SONY
Model	HVL-F56AM
Afmetingen (L × H × D)	77,5 × 132 × 95,5 mm
Gewicht	370 g
Voeding	4 AA-batterijen (alkaline, lithium of Ni-MH)
Gidsgetal	56 (bij 85 mm, ISO 100, meter)
Flitsdekking	17 mm tot 85 mm (gemotoriseerde zoom)
Flitsstanden	TTL, handmatig (M), meervoudige flits (MULTI)
Hoge snelheidssynchronisatie (HSS)	Ja
Draadloze flits	Ja (WL)
Indirecte flits	Kantelbare kop: omhoog 90°, omlaag 7°, links/rechts 180°
Modelleerlicht	Test, modelleer (continu 4 s)
AF-hulplicht	Bereik 0,5 m tot 10 m (met 50 mm f/1,0 objectief)
Gebruikstemperatuur	0 °C tot 40 °C
Onderhoud	Reinigen met een zachte, droge doek. Vermijd oplosmiddelen.
Veiligheid	Niet blootstellen aan water. Verwijder de batterijen bij niet-gebruik. Niet demonteren.
Inbegrepen accessoires	Flitser, mini-statief, hoes, documentatie
Optionele accessoires	Kabel FA-CC1AM, schoen FA-CS1AM, verlengkabel FA-EC1AM, drievoudige connector FA-TC1AM, externe batterij-adapter FA-EB1AM

Veelgestelde vragen - HVL-F56AM SONY

Hoe plaats ik batterijen in de HVL-F56AM flitser?

Open het batterijcompartiment, plaats 4 AA-batterijen (alkaline, lithium of Ni-MH) met de juiste polariteit. Sluit het compartiment en druk op de ON/OFF-knop. Het batterijindicatielampje verschijnt op het scherm. Controleer de batterijstatus: als het pictogram knippert, vervang de batterijen.

Wat is het bereik van de flitser in de automatische modus?

Het bereik hangt af van het diafragma en de ISO-gevoeligheid. Bijvoorbeeld met een diafragma van f/2,8 en ISO 100 is het bereik ongeveer 1,5 m tot 28 m. Druk de ontspanknop half in om het afstandsbereik op het flitserscherm te zien. Bij indirecte flits wordt het bereik niet weergegeven.

Hoe gebruik ik de flitser in draadloze modus?

Stel de camera in op draadloze modus (de ingebouwde flitser dient als signaal). Maak de flitser los van de camera en plaats hem in het gearceerde gebied (afstand camera-onderwerp: 1-5 m, afstand flitser-onderwerp: 1-5 m). De flitser schakelt automatisch naar WL-modus. Draai de flitserkop om de ontvanger naar de camera te richten. Gebruik de test om de verbinding te controleren.

Wat is hoge snelheidssynchronisatie (HSS) en wanneer gebruik ik het?

Hoge snelheidssynchronisatie (HSS) maakt het mogelijk de flitser te gebruiken met sluitertijden hoger dan de normale synchronisatiesnelheid (meestal 1/250 s). Dit is handig buitenshuis om een groot diafragma (onscherpe achtergrond) te gebruiken of overbelichting te voorkomen. Activeer HSS via de selectieknop. Het flitsbereik is kleiner in HSS-modus.

Hoe stel ik het vermogensniveau in in handmatige modus?

Selecteer de handmatige modus (M) door op de MODE-knop te drukken tot M verschijnt. Gebruik de + en - toetsen om het vermogensniveau te kiezen (1/1, 1/2, 1/4, 1/8, 1/16, 1/32). De juiste belichtingsafstand wordt weergegeven op het scherm tijdens het scherpstellen. Het vermogensniveau beïnvloedt het flitsbereik.

Hoe maak ik de flitser schoon?

Verwijder de flitser van de camera. Gebruik een zachte, droge doek om het oppervlak schoon te vegen. Bij hardnekkige vlekken, maak de doek licht vochtig met een milde reinigingsoplossing en veeg daarna na met een droge doek. Gebruik nooit oplosmiddelen zoals thinner of benzine. Als er zand aanwezig is, blaas het er eerst af met een blaasbalg.

Wat moet ik doen als de flitser niet inschakelt?

Controleer of batterijen correct zijn geplaatst en in goede staat zijn. Als het scherm leeg blijft, verwijder en plaats de batterijen opnieuw met de juiste polariteit. Druk opnieuw op ON/OFF. Als het probleem aanhoudt, vervang de batterijen. Bij aanhoudende storingen, neem contact op met een gekwalificeerde technicus. Demonteer de flitser nooit.

Hoe gebruik ik de flitser in meervoudige flitsmodus?

Stel de camera in op handmatige modus (M). Selecteer de MULTI-modus via de MODE-knop. Stel de frequentie (Hz) in van 1 tot 100, het aantal flitsen (TIMES) van 2 tot 40 (of continu) en het vermogensniveau (1/8, 1/16, 1/32). De sluitertijd moet minstens gelijk zijn aan aantal flitsen / frequentie. Gebruik een statief om bewegingsonscherpte te voorkomen.

Kan de flitser worden gebruikt met een verbindingskabel?

Ja, u kunt de losse kabel FA-CC1AM (optioneel) gebruiken om de flitser met de camera te verbinden zonder directe montage. Sluit de kabel aan op de accessoire-aansluiting van de flitser (na het verwijderen van de kap). Hiermee kunt u de flitser vrij positioneren. Tot 4 flitsers kunnen worden aangesloten met extra accessoires. Houd er rekening mee dat de ADI-meting in deze modus is uitgeschakeld.

Welke optionele accessoires zijn beschikbaar?

De optionele accessoires omvatten: de losse kabel FA-CC1AM, de losse schoen FA-CS1AM, de verlengkabel FA-EC1AM, de drievoudige connector FA-TC1AM (om meerdere flitsers aan te sluiten), en de externe batterij-adapter FA-EB1AM (om de oplaadtijd te verkorten en de autonomie te vergroten).

GEBRUIKSAANWIJZING HVL-F56AM SONY

Voordat u het product gebruikt, moet u deze gebruiksaanwijzing aandachtig doorlezen. Bewaar de gebruiksaanwijzing voor het geval u deze later als referentiemateriaal nodig hebt.

WAARSCHUWING

Om het gevaar van brand of elektrische schokken te verkleinen, mag het apparaat niet worden blootgesteld aan regen of vocht.

Plak de contacten van een lithiumbatterij af met plakband om kortsluiting te voorkomen wanneer u de batterij weggooit. Houd u aan de plaatselijke regels voor het wegwerpen van batterijen.

Houd batterijen en andere voorwerpen die ingeslikt kunnen worden uit de buurt van jonge kinderen. Raadpleeg onmiddellijk een arts als een voorwerp per ongeluk wordt ingeslikt.

Verwijder de batterijen onmiddellijk en gebruik het apparaat niet meer als...

• het product is gevallen of blootgesteld aan een schok waarbij het inwendige zichtbaar is geworden.
• het product een vreemde geur, hitte of rook afgeeft.

Demonteer het apparaat niet. U kunt een elektrische schok krijgen wanneer u in het product een circuit met een hoog voltage aanraakt.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Wanneer u de fotoapparatuur gebruikt, moet u altijd rekening houden met algemene veiligheidsvoorschriften, waaronder de volgende:

U moet alle instructies doorlezen en begrijpen voordat u de apparatuur gebruikt.

U moet goed opletten als een apparaat door of in de buurt van kinderen wordt gebruikt. Laat het apparaat niet onbeheerd achter terwijl het wordt gebruikt.

Wees voorzichtig, want het aanraken van hete onderdelen van het apparaat kan tot brandwonden leiden.

U moet een apparaat met een beschadigd snoer of een apparaat dat is gevallen of beschadigd, niet gebruiken. Laat het eerst nakijken door een bevoegde onderhoudsmonteur.

Laat het apparaat volledig afkoelen voordat u dit opbergt. Wikkel het snoer losjes om het apparaat wanneer u dit opbergt.

Dompel het apparaat niet onder in water of andere vloeistoffen. Zo verkleint u het risico op elektrische schokken.

Haal het apparaat niet uit elkaar, maar laat het nakijken door een bevoegde onderhoudsmonteur als het apparaat moet worden onderhouden of gerepareerd. Zo kunt u het risico op elektrische schokken verkleinen. Als het apparaat op onjuiste wijze weer in elkaar wordt gezet, kan dit tot elektrische schokken leiden wanneer het apparaat weer wordt gebruikt.

Het gebruik van een accessoire dat niet wordt aanbevolen door de fabrikant, kan brand, elektrische schokken of lichamelijk letsel veroorzaken.

Door onjuist gebruik kunnen batterijen heet worden of exploderen.

Gebruik alleen de batterijen die in deze gebruiksaanwijzing worden vermeld.

Plaats de batterijen met de polen (+ / -) op de juiste plaats.

Stel batterijen niet bloot aan vuur of hoge temperaturen.

Probeer batterijen niet op te laden (met uitzondering van oplaadbare batterijen), kort te sluiten of te openen.

Gebruik altijd batterijen van hetzelfde type en hetzelfde merk. Gebruik geen oude en nieuwe batterijen door elkaar.

BEWAAR DEZE INSTRUCTIES

VOORZICHTIG

Raak tijdens het gebruik de lamp van de flitser niet aan. Deze kan heet worden wanneer er wordt geflitst.

Voor klanten in Europa

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden ophaalsystemen)

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet worden aangeboden bij een inzamelpunt voor recycling van elektrische en elektronische apparatuur. Door ervoor te zorgen dat dit product op de juiste manier wordt verwijderd, voorkomt u negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen bij verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst die belast is met de verwijdering van huishoudelijk afval, of de winkel waar u het product hebt gekocht.

Handelsmerk

α is een handelsmerk van Sony Corporation.

Inhoudsopgave

Kenmerken 6 Onderdelen 7 Bedieningspaneel 8 Gegevenspaneel 9

Voorbereidingen

Batterijen plaatsen 10 De flitser bevestigen en verwijderen 12 Automatische in-/uitschakelfunctie (ON/OFF) 13

Basishandelingen

Programma automatisch flitsen (basishandelingen) 14 Opnamemodi 17

Toepassingen

Zoom-flitsdekking 19 Testflitsen/Modeleerflitsen 22 Indirect flitsen 24 Close-upfotografie (indirect flitsen omlaag) 27 Verlichting gegevenspaneel 28

AF-lamp 29 De toetsen MODE en SELECT 30 Handmatig flitsen (M) 32 Hogesnelheidssynchronisatie (HSS) 35 Modus voor draadloos flitsen (WL) 37 Camera en flitser aansluiten met een kabel 43 De sterkte instellen (LEVEL) 44 Meervoudig flitsen (MULTI) 46 Standaardinstellingen herstellen 51 Aangepaste instellingen 52

Aanvullende informatie

Accessoires 55 Opmerkingen bij het gebruik 57 Onderhoud 58 Technische gegevens 59

Voor gebruik

Raadpleeg de gebruiksaanwijzing bij uw camera voor meer informatie.

Plaats deze flitser niet op de volgende locaties

Plaats dit apparaat niet op de volgende locaties, ongeacht of het apparaat wordt gebruikt of wordt opgeborgen. Hierdoor kan een storing optreden.

• Als u deze flitser neerzet op plaatsen waar deze wordt blootgesteld aan direct zonlicht, zoals op het dashboard, of in de buurt van de verwarming, kan het apparaat vervormen of defect raken.
• Plaatsen waar sterke trillingen optreden
• Plaatsen met een sterk elektromagnetisch veld
• Plaatsen met veel zand

Bescherm het apparaat tegen zand en stof op plaatsen zoals het strand of gebieden waar veel zand is of waar stofwolken kunnen ontstaan.

Hierdoor kan een storing optreden.

Kenmerken

• De HVL-F56AM is een compacte opzetflitser met een hoog vermogen bij een richtgetal van 56 (positie 85 mm, ISO 100·m).
• De ingebouwde groothoekadapter vergroot de flitsdekking tot een brandpuntsafstand van 17 mm.
• De HVL-F56AM levert betrouwbare ADI-flitsmetingen (Advanced Distance Integration = geavanceerde afstandintegratie) wanneer de flitser wordt gebruikt in combinatie met compatibele lenzen.
• De HVL-F56AM ondersteunt draadloze fotografie met hogesnelheidssynchronisatie.

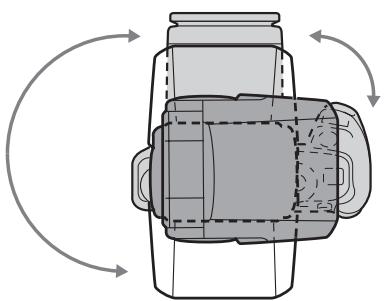

• De flitskop kan 90° omhoog worden gedraaid, 180° naar links en 90° naar rechts om indirect te flitsen (met vergrendelingsfunctie) en 10° omlaag voor close-upfotografie.
• Deze functie is mogelijk niet beschikbaar op sommige cameramodellen.

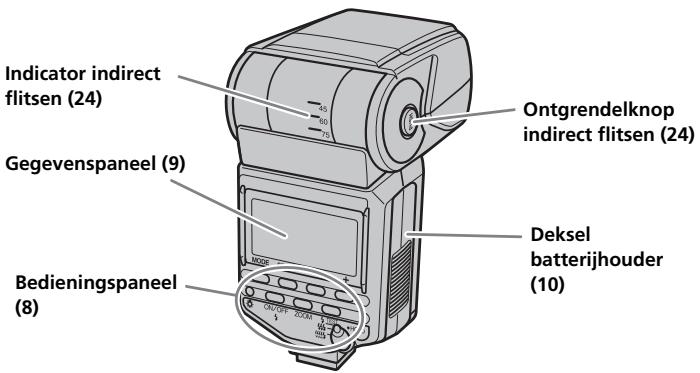

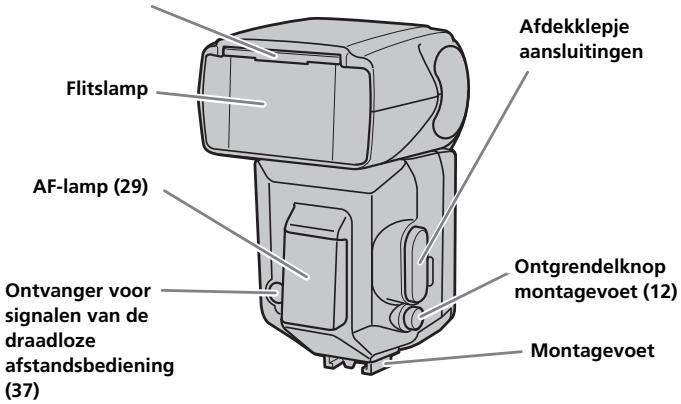

Onderdelen

Aansluitingen

Aansluiting voor accessoires (43) Aansluiting externe voeding (56)

Ingebouwde groothoekadapter (21)

Verwijder de beschermfolie van de voorzijde van de AF-lamp voordat u deze gebruikt.

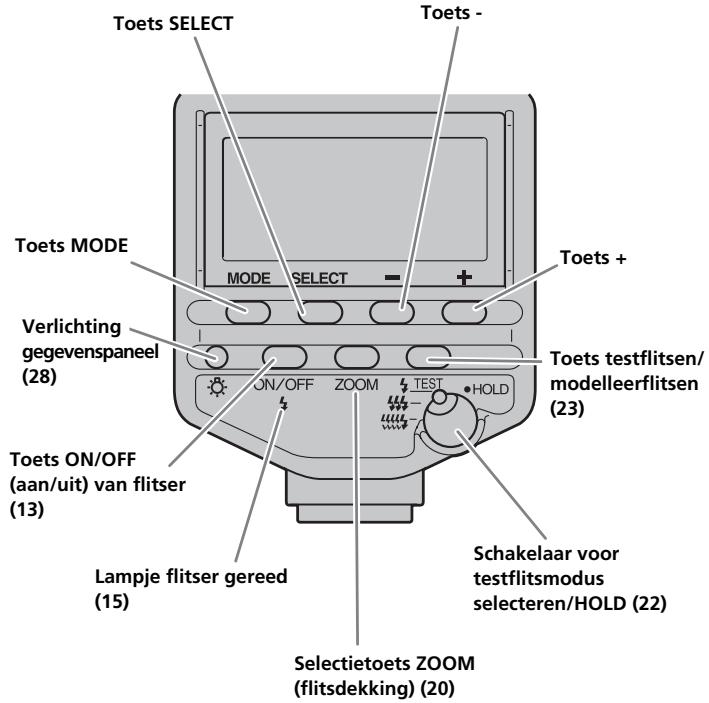

Bedieningspaneel

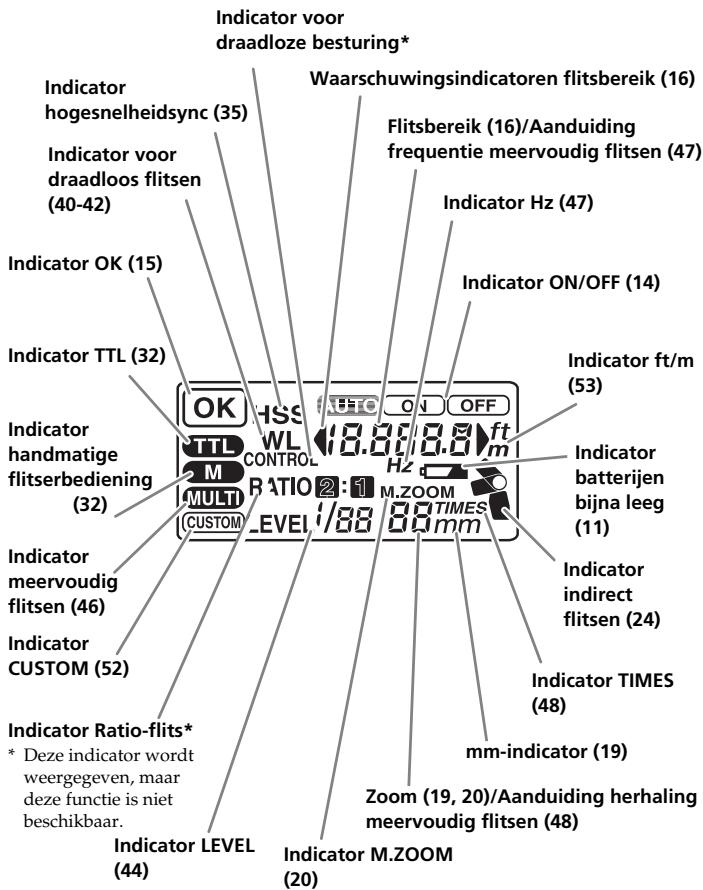

Gegevenspaneel

Op deze pagina zijn ter illustratie alle indicatoren weergegeven.

Batterijenplaatsen

De HVL-F56AM kan worden gevoed met:

*Er worden geen batterijen bijgeleverd.

Vier alkalinebatterijen (AA-formaat) Vier lithiumbatterijen (AA-formaat) - Vier oplaadbare Ni-MH-batterijen (nikkelmetaalhydride) (AA-formaat) Zorg ervoor dat oplaadbare Ni-MH-batterijen altijd worden opgeladen in de aangegeven oplader.

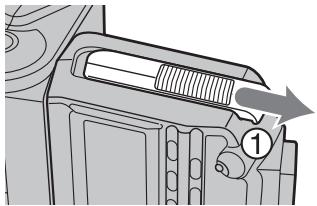

1 Open het deksel van de batterijhouder, zoals in de afbeelding wordt weergegeven.

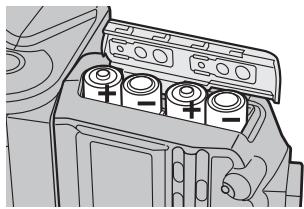

2 Plaats de batterijen in de batterijhouder, zoals in de afbeelding wordt weergegeven.

3 Sluit het deksel van de batterijhouder.

• Volg de stappen voor het openen van het deksel van de batterijhouder in omgekeerde volgorde.
• De indicator verschijnt op het bedieningspaneel. Als dit niet het geval is, drukt u op de toets ON/OFF.

Batterijen controleren

Wanneer de batterijen bijna leeg zijn, knippert de indicator op het bedieningspaneel.

knippert

U kunt de beste batterijen vervangen. De flitser kan in deze toestand nog steeds worden gebruikt als (lampje flitser gereed) op de achterkant van het apparaat brandt.

Alleen knippert

De flitser kan niet worden gebruikt. Plaats nieuwe batterijen.

• Als er niets verschijnt wanneer op de toets ON/OFF wordt gedrukt, controleert u of de batterijen correct zijn geplaatst.

De flitser bevestigen en verwijderen

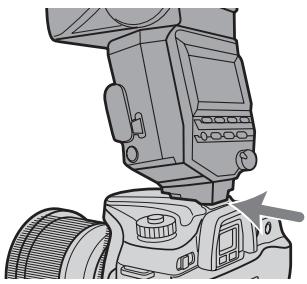

De flitser op de camera bevestigen

Schuif de montagevoet stevig en zo ver mogelijk in de schoen op de camera.

• De flitser wordt automatisch vergrendeld.
• Als de ingebouwde flitser van de camera is uitgeklapt, klapt u deze in voordat u de flitser bevestigt.

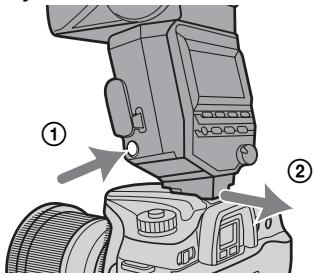

De flitser van de camera verwijderen

Houd de ontgrendelknop van de montagevoet ① ingedrukt en verwijder de flitser ②.

Automatische in-/uitschakelfunctie (ON/OFF)

Druk op de toets ON/OFF aan de zijkant van de flitser.

De flitser wordt ingeschakeld.

Wanneer de flitser wordt ingeschakeld, verschijnt de indicator ON op het gegevenspaneel.

Als u op de toets ON/OFF drukt terwijl de flitser is ingeschakeld, wordt de flitser uitgeschakeld en verschijnt de indicator OFF op het gegevenspaneel.

OFF verdwijnt na 8 seconden.

Automatisch uitschakelen

Wanneer de camera of flitser gedurende vier minuten niet wordt gebruikt, wordt de flitser uitgeschakeld en verdwijnen de indicatoren automatisch uit het gegevenspaneel om de batterijen te sparen.

• Bij draadloze flitsfotografie (p. 37) verdwijnen de indicatoren na 60 minuten van het gegevenspaneel.
• Met aangepaste instellingen kunt u de automatische uitschakelfunctie uitschakelen of de tijd voor automatisch uitschakelen wijzigen (p. 53).

Programma automatisch flitsen (basishandelingen)

1 Selecteer de P-modus op de camera. 2 Druk op de toets ON/OFF om Ateo ON of ON weer te geven.

• AUTO en ON verschijnen bij automatisch flitsen. Bij invulflitsen verschijnt alleen ON.

3 Druk de sluiterknop gedeeltelijk in en zorg ervoor dat het onderwerp zich binnen het flitsbereik bevindt.

• Zie pagina 16 voor meer informatie over het flitsbereik.

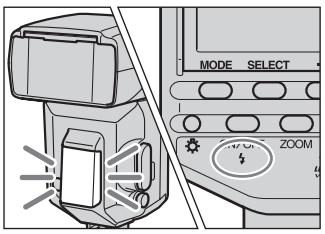

4 Wanneer de flitser is opgeladen, drukt u op de sluiterknop om een foto te maken.

• De flitser is opgeladen wanneer de indicatoren aan de zijkant van het apparaat en in de beeldzoeker van de camera allebei branden.

Wanneer de juiste belichting voor de zojuist genomen foto is verkregen, is OK gedurende ongeveer vier seconden weergegeven op het gegevenspaneel.

• De foto is onderbelicht als deze wordt genomen voordat de flitser volledig is opgeladen.
• Wanneer u de flitser gebruikt in combinatie met de zelfontspanner, drukt u de sluiterknop pas in nadat u hebt vastgesteld dat het opladen is voltooid.
• Afhankelijk van de camera worden automatisch flitsen of invulflitsen gebruikt. Raadpleeg de gebruiksaanwijzing bij de camera voor meer informatie.
• Als de camera beschikt over een AUTO-modus of een modus voor scenekeuze, worden beide hier behandeld als programma automatisch flitsen.

Flitsbereik

Druk de sluiterknop gedeeltelijk in.

Het flitsbereik voor de juiste belichting wordt weergegeven op het gegevenspaneel.

Zorg ervoor dat het onderwerp zich binnen dit flitsbereik bevindt en neem vervolgens de foto.

Het bereik dat op het gegevenspaneel kan worden weergegeven, loopt van 1,5 m tot 28 m (0,7 m tot 28 m voor indirect flitsen omlaag; zie p. 27).

Wanneer de afstand buiten dit bereik valt, brandt of aan een van de zijkanten van de beeldzoeker.

De juiste belichting worden verkregen op minder dan 1,5 m

De juiste belichting worden verkregen op 8 tot 28 m of meer.

• Het flitsbereik wordt niet weergegeven bij indirect flitsen omhoog, maar links of maar rechts, bij draadloos flitsen of wanneer de flitser via een kabel op de camera is aangesloten.
• Wanneer dichter bij wordt gefotografeerd dan de ondergrens van het flitsbereik, kan de foto overbelicht zijn, of kan de onderkant van de foto donker zijn. Fotografeer altijd binnen het weergegeven flitsbereik.

Opnamemodi

Flitsfotografie gebaseerd op diafragma-instelling (A)

1 Selecteer de A-modus op de camera. 2 Druk op de toets ON/OFF om ON weer te geven.

• Invulflitsen worden geselecteerd.

3 Stel het diafragma in en stel scherp op het onderwerp.

• Verklein het diafragma (kies een hogere f-stop) om het flitsbereik te verkleinen of open het diafragma (kies een lagere f-stop) om het flitsbereik te vergroten.
• De sluitertijd wordt automatisch ingesteld.

4 Druk de sluiterknop in wanneer het opladen is voltooid.

Flitsfotografie gebaseerd op sluitertijd (S)

1 Selecteer de S-modus op de camera. 2 Druk op de toets ON/OFF om ON weer te geven.

• Invulflitsen worden geselecteerd.

3 Stel de sluitertijd in en stel scherp op het onderwerp. 4 Druk de sluiterknop in wanneer het opladen is voltooid.

Flitsfotografie met handmatige belichtingsmodus (M)

1 Selecteer de M-modus op de camera. 2 Druk op de toets ON/OFF om ON weer te geven.

• Invulflitsen worden geselecteerd.

3 Stel het diafragma en de sluitertijd in en stel scherp op het onderwerp. - Verklein het diafragma (kies een hogere f-stop) om het flitsbereik te verkleinen of open het diafragma (kies een lagere f-stop) om het flitsbereik te vergroten. 4 Druk de sluiterknop in wanneer het opladen is voltooid.

Zoom-flitsdekking

Automatisch zoomen

Tijdens het fotograferen wijzigt de flitser de zoomdekking automatisch zodat een brandpuntbereik van 24 mm tot 85 mm wordt gedekt (automatisch zoomen). Gewoonlijk hoeft u de zoomdekking niet handmatig te wijzigen.

Brandpuntsafstand 24 mm

Brandpuntsafstand 85 mm

• Druk de sluiterknop gedeeltelijk in om de zoomdekking die automatisch is ingesteld, waar te nemen.

• Automatische zoomdekking wordt als volgt ingesteld:

Ingestelde brandpuntsafstand	Dekking
24 mm - 27 mm	24 mm
28 mm - 34 mm	28 mm
35 mm - 49 mm	35 mm
50 mm - 69 mm	50 mm
70 mm - 84 mm	70 mm
85 mm ofeer	85 mm

• Wanneer een lens met een brandpuntsafstand van minder dan 24 mm wordt gebruikt met automatisch zoomen, knippert "24 mm". In dit geval kunt u het beste de ingebouwde groothoekadapter (p. 21) gebruiken om te voorkomen dat de randen van het beeld donker worden.

Handmatig zoomen

U kunt de zoomdekking handmatig instellen, ongeacht de brandpuntsafstand van de gebruikte lens.

Druk op de toets ZOOM om de gewenste zoomdekking weer te geven.

• De zoomdekking wordt in de onderstaande volgorde gewijzigd.

Automatisch zoomen → 24mm→ 28mm→ 35mm→ 50mm→ 70mm→ 85mm

• Wanneer de zoom handmatig wordt ingesteld, wordt boven de zoomdekking "M.ZOOM" weergegeven.

• Als de zoomdekking hoger wordt ingesteld dan de brandpuntsafstand van de gebruikte lens, worden de randen van het beeld donker.

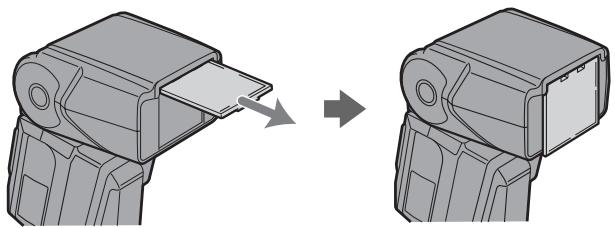

Ingebouwde groothoekadapter (zoomhoek van 17 mm)

Als u de ingebouwde groothoekadapter uittrekt, wordt de flitsdekking vergroot tot een brandpuntsafstand van 17mm

Trek de adapter UIT.

• Op het gevevenspaneel worden nu de zoomdekking "17 mm" weergegeven. Het flitsbereik wordt ook weergegeven.
• Wanneer u de groothoekadapter niet langer gebruikt, moet u deze weer volledig in de flitser schuiven.
• Wanneer u een vlak onderwerp fotografeert met een brandpuntsafstand van ongeveer 17mm , kunnen de randen van het scherm enigszins donker worden, omdat de brandpuntsafstanden van het midden en de randen van het scherm verschillen.
• Wanneer u een groothoeklens gebruikt met een brandpuntsafstand onder 17mm , kunnen de randen van het beeld donker worden.

Testflitsen/Modeleerflitsen

U kunt een of meer testflitsen uitvoeren voordat u foto's gaat nemen. Dat is met name handig voor het controleren van schaduwen bij draadloze flitsfotografie waarbij de flitser niet op de camera is bevestigd.

• Modelleerflitsen worden gebruikt om schaduwen op het onderwerp te controleren voordat foto's worden genomen.

1 Stel met de schakelaar voor testflitsmodus selecteren/HOLD de gewenste modus in.

Flits één keer op het ingestelde lichtniveau (LEVEL 1/1 tot 1/32).

• Gebruik deze testflitsmodus wanneer een flitsmeter wordt gebruikt in de modus voor handmatig flitsen (p. 32).
• Wanneer u in de modus voor meervoudig flitsen (p. 46) de toets voor testflitsen ingedrukt houdt, flitst de flitser het aantal keren dat u hebt ingesteld.

Flits drie keer met een frequentie van twee flitsen per seconde (richtgetal 5,6 op positie 24 mm).

• Wordt gebruikt om schaduwen ruwweg te controleren.

Flits 4 seconden met een frequentie van 40 flitsen per seconde (richtgetal 1,4 op positie 24 mm).

• Handig voor het controleren van gedetailleerde schaduwen bij macrofotografie.

HOLD

Met deze instelling kunt u onjuiste bediening voorkomen.

• Alle flitsbewerkingen zijn vergrendeld met uitzondering van de toets voor testflitsen en de verlichting van het gegevenspaneel. De camera kan worden bediend zodat u foto's kunt nemen.

2 Druk op de toets voor testflitsen/modelleerflitsen wanneer het opladen is voltooid.

• Druk de sluiterknop niet in terwijl de flitser actief is.
• De intensiteit van de schaduwen verschilt van de intensiteit bij het daadwerkelijk fotograferen.
• Bij het gebruik van de flitser in een heldere ruimte, in de open lucht of bij indirect flitsen, zijn de schaduwen lichter en is controleren dus moeilijker.

Indirect flitsen

Gebruik van de flitser met een muur direct achter het onderwerp produceert sterke schaduwen op de muur. Door de flitser op het plafond te richten kunt u het onderwerp verlichten met gereflecteerd licht. Zo kunt u de intensiteit van de schaduwen verkleinen en een zachter licht in het beeld produceren.

Indirect flitsen

Normaal flitsen

Draai de flitser omhoog of naar links of rechts terwijl u de ontgrendelknop voor indirect flitsen ingedrukt houdt.

• De indicator voor indirect flitsen verschijnt op het gegevenspaneel.

De flitser kan in de volgende hoeken worden gezet.

• Omhoog: 45 ^° ,60 ^° ,75 ^° ,90 ^°
• Omlaag: 10° (zie "Close-upfotografie" p. 27)
• Rechts: 30 ^° ,45 ^° ,60 ^° ,75 ^° ,90 ^°
• Links: 30 ^° ,45 ^° ,60 ^° ,75 ^° ,90 ^° ,120 ^° ,150 ^° ,180 ^°
• De vergrendeling voor indirect flitsen wordt vastgezet in de positie 0° .

Wanneer u de flitser weer in de oorspronkelijke positie zet, hoeft u de ontgrendelknop voor indirect flitsen niet ingedrukt te houden.

• Wanneer de flitser omhoog of naar links of rechts is gedraaid, wordt het flitsbereik niet weergegeven op het gegevenspaneel. De indicator voor hoge snelheidssynchronisatie wordt ook niet weergegeven.
• Gebruik een wit plafond of een witte muur om het flitslicht te reflecteren. Een gekleurd oppervlak kan het licht kleuren. Hoge plafonds of glas worden afgeraden.

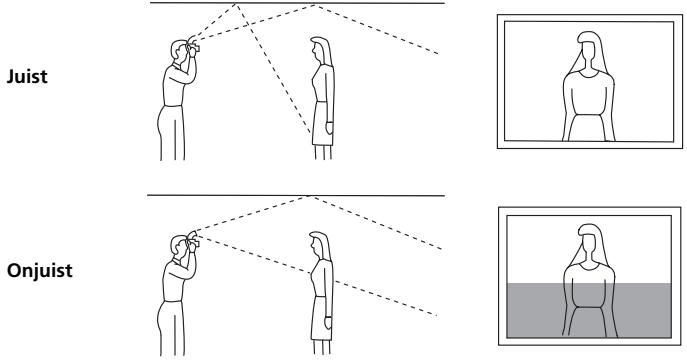

Hoek voor indirect flitsen aanpassen

Gelijktijdig gebruik van direct licht en indirect licht van de flitser produceert een ongelijkmatige belichting. Bepaal de hoek voor indirect flitsen op basis van de afstand tot het reflecterende oppervlak, de afstand van de camera tot het onderwerp, de brandpuntsafstand van de lens, enzovoort.

Wanneer de flitser omhoog is gedraaid

Bepaal de hoek aan de hand van de volgende tabel.

Brandpuntsafstand van de lens	Hoek voor indirect flitsen
Minimaal 70 mm	45°
28-70 mm	60°
Maximaal 28 mm	75°, 90°

Indirect flitsen naar links of rechts

Als u licht vanaf de zijkant wilt laten reflecteren, kunt u de flitser het beste 90° draaien. Als u een hoek van minder dan 90° gebruikt, moet u opletten dat het licht van de flitser het onderwerp niet rechtstreeks verlicht.

Close-upfotografie (indirect flitsen omlaag)

Kantel de flitser enigszins omlaag wanneer u voorwerpen fotografeert die tussen 0,7m en 1,5m van de camera zijn verwijderd. Zo kunt u zorgen voor een juiste belichting.

Draai de flitser omlaag terwijl u de ontgrendelknop voor indirect flitsen ingedrukt houdt.

• De indicator voor indirect flitsen omlaag verschijnt op het gegevenspaneel.
• De draaihoek is 10°.

• Wanneer u fotografeert op een afstand kleiner dan 0,7 m, kan de flitser het onderwerp niet volledig bereiken en zal het onderste deel van de foto donkerder zijn. Gebruik een flitser die niet op de camera is bevestigd of een macroflitser.

Verlichting gegevenspaneel

Verlicht het gegevenspaneel in omstandigheden met weinig licht.

Druk op de toets voor verlichting gegevenspaneel.

• Het gegevenspaneel wordt ongeveer acht seconden verlicht. Deze periode wordt verlengd wanneer de flitser gedurende die tijd wordt gebruikt.
• Terwijl het gegevenspaneel is verlicht, drukt u nogmaals op de toets om de verlichting van het gegevenspaneel UIT te schakelen.

AF-lamp

Wanneer het lichtniveau laag is of het onderwerp weinig contrast heeft en de sluiterknop gedeeltelijk wordt ingedrukt om automatisch scherp te stellen, gaat de rode lamp aan de voorzijde van de flitser branden. Dit is de AF-lamp die als hulpmiddel wordt gebruikt voor de automatische scherpstelling.

• De AF-lamp werkt zelfs wanneer de flitser is uitgeschakeld.
• De AF-lamp van de camera werkt niet zolang de AF-lamp van de flitser wordt gebruikt.
• De AF-lamp werkt niet zolang doorlopend automatisch scherpstellen wordt gebruikt in de scherpstelmodus (bij doorlopend scherpstellen op een bewegend onderwerp).
• De AF-lamp werkt mogelijk niet wanneer de brandpuntsafstand van de lens groter is dan 300 mm. De flitser werkt niet als deze van de camera is verwijderd.

De toetsen MODE en SELECT

De toetsen MODE, SELECT, + en - worden gebruikt om de functies te selecteren die op de volgende pagina's worden beschreven.

De functies worden geselecteerd met de volgende basisprocedure. Zie de betreffende pagina's voor meer informatie.

1 Selecteer het hoofditem met de toets MODE. 2 Selecteer het subitem met de toets SELECT. 3 Geef de instelling op met de toetsen + en -. 4 Druk herhaaldelijk op de toets SELECT* tot het knipperen stopt.

• Ook mogelijk met de toetsen MODE of ON/OFF.

Geselecteerd met de toets MODE	Geselecteerd met de toets SELECT	Geselecteerd met de toetsen + en - (cursieve items zijn standaardinstellungen)
TTL (32)	HSS (35)	ON,OFF
	WL (37)	OFF,ON, CONTROL
	RATIO*	OFF, 2:1, 2:1*
	LEVEL (44)	1/1,1/2, 1/4, 1/8, 1/16, 1/32
M (32)	HSS (35)	ON,OFF
	WL (37)	OFF,ON
	LEVEL (44)	1/1,1/2, 1/4, 1/8, 1/16, 1/32
MULTI (46)	Hz	100, 50, 40, 30, 20, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1
	TIME	--(onbeperkt), 40, 35, 30, 25, 20, 15,10,9,8,7,6,5,4,3,2
	LEVEL	1/8, 1/16, 1/32

De cijfers tussen haakjes achter de items zijn de paginanummers.

• U kunt de standaardinstellingen herstellen door gedurende drie seconden de toetsen + en - gelijktijdig in te drukken (p. 51).
• Meerdere instellingen die niet tegelijkertijd worden gewijzigd, worden niet weergegeven.
• Deze indicator wordt weergegeven, maar deze functie is niet beschikbaar.

Gebruik de instelling OFF.

Handmatig flitsen (M)

De normale TTL-flitsmeting (Through The Lens = door de lens) past de flitsintensiteit automatisch aan om de juiste belichting van het onderwerp te verkrijgen. Handmatig flitsen betekent een vaste flitsintensiteit, ongeacht de helderheid van het onderwerp en de camera-instelling.

• Handmatig flitsen kan alleen worden gebruikt wanneer op de camera de M-modus is ingesteld.

In andere modi wordt TTL-meting automatisch geselecteerd.

• Omdat bij handmatig flitsen het reflectievermogen van het onderwerp geen invloed heeft, is deze optie handig bij onderwerpen met een extreem hoog of laag reflectievermogen.

TTL-flitsmeting

Meting handmatig flitsen

1 Selecteer de M-modus op de camera. 2 Druk op de toets MODE om M op het gegevenspaneel weer te geven.

• De modi verschijnen in deze volgorde:

TTL, M, MULTI

3 Druk op de toets + of - om de gewenste sterkte te selecteren.

• Voor de sterkte kunt u kiezen uit de volgende waarden: 1/1, 1/2, 1/4, 1/8, 1/16, 1/32
• Zie pagina 44 voor meer informatie over het instellen van de sterkte.

• Wanneer de sluiterknop gedeeltelijk wordt ingedrukt, verschijnt de afstand waarbij de juiste belichting wordt verkregen in het gegevenspaneel.

4.5 m

De juiste belichting wordt verkregen op minder dan 1,5 m

28 m

De juiste belichting wordt verkregen op meer dan 28 m

• De indicator [OK] wordt niet weergegeven nadat een foto is genomen met handmatig flitsen.
• Bij het gebruik van aangepaste functies kan handmatig flitsen mogelijk worden geselecteerd zonder de M-modus in te stellen op de camera (p. 53).

TTL-flitsen

Handmatig flitsen betekent een vaste flitsintensiteit, ongeacht de helderheid van het onderwerp en de camera-instelling. TTL*-flitsen meten het licht dat door het onderwerp wordt gereflecteerd door de lens.

Sommige camera's maken P-TTL-meting mogelijk, waarbij een voorflits aan de TTL-meting wordt toegevoegd, en ADI-meting, waarbij afstandsgegevens aan de P-TTL-meting worden toegevoegd. Deze flitser definieert alle P-TTL- en ADI-metingen als TTL-flitsen en geeft TTL weer op het gegevenspaneel.

^*TTL = Through The Lens (door de lens)

• ADI-meting is mogelijk in combinatie met een lens met een ingebouwde afstandsencoder.

Voordat u de functie voor ADI-meting gebruikt, controleert u of de lens over een ingebouwde afstandsencoder beschikt. Raadpleeg de gebruiksaanwijzing die bij de lens is geleverd.

Hogesnelheidssync (HSS)

Hogesnelheidssync

Normaal flitsen

Met hogesnelheidssync worden de beperkingen van de X-sync flitssluitertijd opgeheven en wordt het mogelijk om de flitser te gebruiken in combinatie met het volledige sluitertijdbereik van de camera. Met het grotere te selecteren diafragmabereik wordt flitsfotografie met een groot diafragma mogelijk. Hierbij blijft de achtergrond onscherp en wordt het onderwerp op de voorgrond benadrukt. Zelfs wanneer u in de A- of M-modus met een groot diafragma fotografeert terwijl de achtergrond zeer helder is en de opname normaal overbelicht zou zijn, kunt u de belichting aanpassen door de hogesnelheidssluitertijd te gebruiken.

1 Druk op de toets MODE om TTL of M op het gegevenspaneel weer te geven.

2 Druk op de toets SELECT zodat "HSS" gaat knipperen.

• De geselecteerde instelling voor hogesnelheidssync ( n / FF) gaat ook knipperen.

3 Druk op de toets + of - om n te selecteren.

4 Druk herhaaldelijk op de toets SELECT tot het knipperen stopt.

"HSS" blijft zichtbaar op het gegevenspaneel. - Hogesnelheidssync wordt uitgeschakeld wanneer FF wordt geselecteerd met de procedure die hierboven wordt beschreven. Het is dan niet langer mogelijk een kortere sluitertijd in te stellen dan de X-sync sluitertijd. - U kunt het beste foto's nemen op heldere locaties. Bij het fotograferen op donkere plaatsen zal de sluitertijd niet korter zijn dan de X-sync sluitertijd, zelfs niet wanneer u is geselecteerd. - Het flitsbereik is met hogesnelheidssync kleiner dan bij normale flitsfotografie. Zorg ervoor dat het onderwerp zich binnen dit flitsbereik bevindt voordat u de foto neemt. - Hogesnelheidssync kan niet worden gebruikt met meervoudig flitsen of indirect flitsen omhoog, maar links en naar rechts. - Wanneer u met een flitsmeter of kleurmeter werkt, kan hogesnelheidssync niet worden gebruikt omdat dit een juiste belichting belemmert. Selecteer OFF om de functie uit te schakelen of stel een langere sluitertijd in dan de X-sync sluitertijd.

X-sync sluitertijd

Flitsfotografie wordt meestal geassocieerd met een kortste sluitertijd die ook wel wordt aangeduid als de X-sync. Deze beperking is niet van toepassing op camera's die zijn ontworpen voor HSS-fotografie (hogesnelheidssynchronisatie, p. 35), omdat hiermee flitsfotografie mogelijk is met de kortste sluitertijd van de camera.

Modus voor draadloos flitsen (WL)

Foto's die zijn genomen met de flitser op de camera bevestigd, zijn vlak, zoals is te zien in Foto ①. Verwijder in dergelijke gevallen de flitser van de camera en plaats die flitser zo dat een meer driedimensionaal effect wordt bereikt, zoals in Foto ②.

Bij het nemen van dit type foto's met een spiegelreflexcamera met een lens worden de camera en de flitser meestal op elkaar aangesloten met een kabel. Bij deze flitser is geen kabel nodig om signalen over te brengen, want de flitser gebruikt het licht van de ingebouwde flitser als signaal. De juiste belichting wordt automatisch bepaald door de camera.

Normaal flitsen

Draadloos flitsen

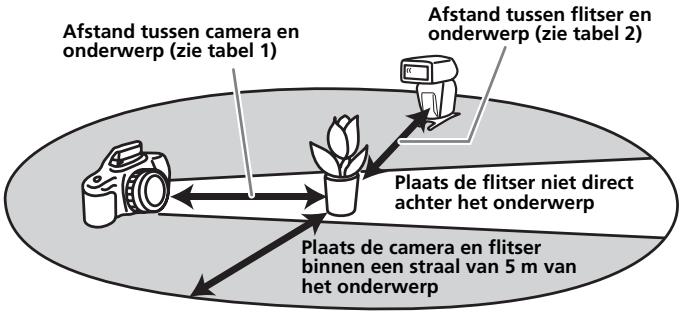

Bereik draadloos flitsen

Het lichtsignaal van de ingebouwde flitser wordt door de draadloze flitser als opdracht gebruikt om de externe flitser te activeren. Houd rekening met de volgende punten bij het plaatsen van de camera, de flitser en het onderwerp.

• Fotografeer op donkere plaatsen binnenshuis.
• Als u de flitsbuis draait met de functie voor indirect flitsen (p. 24) zodat de ontvanger voor signalen van de draadloze afstandsbediening naar de camera wijst, kan de flitser de signalen van de camera gemakkelijk ontvangen.
• Plaats de externe flitser binnen het grijze gebied in het volgende diagram.

Wordt vervolgd op de volgende pagina

Afstand camera - HVL-F56AM - onderwerp

	Afstand camera - onderwerp (tabel 1)	Afstand HVL-F56AM - onderwerp (tabel 2)
		Anders dan HSS		HSS
Sluijertijd	Alle sluijtertijden	Maximaal 1/60 sec	1/60 tot X-sync	1/250 sec	1/500 sec	1/1000 sec	1/2000 sec	1/4000 sec
Diafragma
2,8	1,4 - 5	1,4 - 5	1 - 5	1 - 5	1 - 3,5	1 - 2,5	1 - 1,7	1 - 1,2
4	1 - 5	1 - 5	1 - 5	1 - 3,5	1 - 2,5	1 - 1,7	1 - 1,2	-
5,6	1 - 5	1 - 5	1 - 5	1 - 2,5	1 - 1,7	1 - 1,2	-	-

Eenheden: m

• De afstanden in de bovenstaande tabel zijn gebaseerd op het gebruik van ISO 100. Als ISO 400 wordt gebruikt, moeten de afstanden worden vermenigvuldigd met twee (houd rekening met een maximum van 5 m).
• Bij draadloos flitsen wordt het flitsbereik niet weergegeven op het gegevenspaneel.

Opmerkingen over draadloos flitsen

• U kunt geen flitsmeter of kleurmeter gebruiken bij de modus voor draadloos flitsen, omdat de ingebouwde flitser van de camera vooraf flitst.
• Testflitsen voor de draadloze flitser op afstand worden uitgevoerd in de huidige geselecteerde modus voor testflitsen. Hiermee worden drie flitsen gegenereerd en wordt er gedurende vier seconden geflitst. In de stand HOLD wordt er één keer geflitst.
• De zoompositie voor de HVL-F56AM wordt automatisch ingesteld op 24 mm. Een andere zoompositie dan 24 mm wordt afgeraden.
• In de modus voor draadloos flitsen wordt ADI-meting geannuleerd en wordt automatisch P-TTL-flitsmeting gebruikt (p.34).
• Meervoudig flitsen kan niet worden gebruikt.
• Als in de buurt een andere draadloze flitser wordt gebruikt, kunt u met aangepaste instellingen het kanaal wijzigen om storing te voorkomen (p. 52).
• Wanneer u fotografeert met de draadloze flitser, kan de flitser soms per ongeluk afgaan als gevolg van statische elektriciteit of elektromagnetische storing.

Wanneer u de flitser niet gebruikt, schakelt u deze uit met de toets ON/OFF.

De ministandaard bevestigen en verwijderen

• Gebruik de bijgeleverde ministandaard wanneer de flitser op afstand van de camera wordt gebruikt.
• U kunt de flitser op een statief bevestigen met de daarvoor bestemde bevestigingsopeningen in de ministandaard.

Bevestigen

[1] Fotograferen met een draadloze flitser

Gebruik een externe flitser alleen met het licht van de ingebouwde flitser als signaal.

1 Bevestig de flitser op de camera en schakel de flitser en de camera in. 2 Stel de camera in op draadloos flitsen.

• Wanneer de camera wordt ingesteld op draadloos flitsen, wordt de flitser ook automatisch ingesteld op draadloos flitsen en wordt WL (wireless) weergegeven op het gegevenspaneel.

De informatie over het flitskanaal wordt naar de camera verzonden.

3 Verwijder de flitser van de camera en klap de ingebouwde flitser uit. 4 Stel de camera en de flitser in.

• Zie pagina 38 voor meer informatie.

5 Zorg ervoor dat de ingebouwde flitser en de flitser volledig zijn opgeladen.

• In de beeldzoeker wordt 4 weergegeven wanneer de ingebouwde flitser volledig is opgeladen.
• De AF-lamp aan de voorzijde knippert en brandt aan de rechterzijde wanneer de flitser volledig is opgeladen.

6 Gebruik testflitsen om de flitser te controleren.

• De methode voor testflitsen is afhankelijk van de gebruikte camera. Raadpleeg de gebruiksaanwijzing van de camera voor meer informatie.
• Als het testflitsen mislukt, wijzigt u de positie van de camera, de flitser en het onderwerp of draait u de ontvanger voor signalen van de draadloze afstandsbediening naar de camera.

7 Controleer of de ingebouwde flitser en de flitser volledig geladen zijn en druk op de sluiterknop om de foto te nemen.

• Neem geen foto's wanneer RATIO wordt weergegeven op het gegevenspaneel. De belichting is mogelijk onjuist.

[2] Draadloos flitsen alleen op de flitser instellen

Zodra u het instellen van draadloos flitsen in stap [1] hebt uitgevoerd, kunt u, als u dezelfde combinatie van camera en flitser blijft gebruiken zonder het draadloze kanaal te wijzigen, de flitser en camera ook afzonderlijk instellen op draadloos flitsen.

Camera-instelling:

Stel de camera in op de modus voor draadloos flitsen.

Raadpleeg de gebruiksaanwijzing bij uw camera voor meer informatie.

Flitserinstelling:

1 Druk op de toets MODE om TTL of M weer te geven. 2 Druk herhaaldelijk op de toets SELECT tot "WL" knippert.

• De huidige instelling voor draadloos flitsen "OFF" wordt ook weergegeven.

3 Druk op de toets + of - zodat "WL On" gaat knipperen. 4 Druk herhaaldelijk op de toets SELECT tot het knipperen stopt.

Camera en flitser aansluiten met een kabel

Met de FA-CC1AM-kabels (optioneel) kunt u fotograferen met flitsers terwijl deze niet op de camera zijn bevestigd. Maximaal vier flitsers kunnen op elkaar worden aangesloten. De mogelijkheid om foto's te kunnen nemen zonder rekening te hoeven houden met de plaats van de flitser biedt aanzienlijke vrijheid bij het creëren van een verscheidenheid aan schaduweffecten op het onderwerp.

• Flitsers die over een aansluiting voor accessoires beschikken, kunnen rechtstreeks worden aangesloten.

1 Verwijder het afdekklepje voor de aansluitingen. 2 Sluit de kabel aan op de aansluiting voor accessoires.

• In deze modus wordt ADI-meting geannuleerd en wordt automatisch P-TTL-flitsmeting gebruikt (p.34).
• Wanneer de flitser met de FA-CC1AM-kabel (optioneel) is aangesloten, kan hogesnelheidssynchronisatie in de P-modus niet worden gebruikt.
• Alle flitsers zijn ingesteld op dezelfde sterkte.

De sterkte instellen (LEVEL)

De sterkte van de flits kan worden ingesteld.

1 Druk op de toets SELECT om "LEVEL" op het gegevenspaneel weer te geven.

• De huidige sterkte wordt weergegeven.
• Deze stap is niet nodig als handmatig flitsen is geselecteerd. Ga naar stap 2.

2 Druk op de toets + of - om de gewenste sterkte te selecteren.

• Bij TTL of handmatig flitsen kan een van de volgende sterktes worden gekozen.

• Bij meervoudig flitsen kan een van de volgende sterktes worden gekozen.

1/8, 1/16, 1/32

3 Druk op de toets SELECT.

• Wanneer de sterkte wordt gewijzigd, verandert de afstand op het gegevenspaneel dienovereenkomstig.
• De instellingen voor de sterkte kunnen onafhankelijk worden ingesteld voor fotografie met TTL-flitsen (TTL), fotografie met handmatig flitsen (M) en fotografie met meervoudig flitsen (MULTI).
• Bij fotografie met TTL-flitsen wordt de sterkte aangepast met de geselecteerde sterkte als maximum.
• Bij fotografie met handmatig flitsen gaat de flitser af op vol vermogen als de sterkte is ingesteld op 1/1. Het sterktebereik (bijvoorbeeld 1/1 → 1/2) komt overeen met het diafragmabereik (bijvoorbeeld F4 → 5,6).

Meervoudig flitsen (MULTI)

De flitser gaat een aantal keren af terwijl de sluiter is geopend (meervoudig flitsen). Met meervoudig flitsen kan de beweging van het onderwerp in een foto worden vastgelegd voor latere analyse.

• De camera moet worden ingesteld op de M-modus voor fotografie met meervoudig flitsen.

Meervoudig flitsen kan alleen worden gebruikt als de camera de M-modus ondersteunt.

1 Stel de camera in op de M-modus. 2 Druk op de toets MODE om MULT op het gegevenspaneel weer te geven.

3 Druk op de toets SELECT zodat "Hz" gaat knipperen.

• De huidige frequentie voor meervoudig flitsen (flitsen per seconde) wordt weergegeven op het gegevenspaneel.

4 Druk op de toets + of - om de flitsfrequentie weer te geven.

• Voor de flitsfrequentie hebt u de keuze uit de volgende waarden: 100, 50, 40, 30, 20, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1.
• Houd de toets + of - ingedrukt totdat de gewenste waarde verschijnt.

5 Druk herhaaldelijk op de toets SELECT tot "TIMES" knippert.

• Het huidige aantal flitsen voor meervoudig flitsen wordt weergegeven op het gegevenspaneel.

6 Druk op de toets + of - om het aantal flitsen te selecteren.

• Voor het aantal flitsen hebt u de keuze uit de volgende waarden: --, 40, 35, 30, 25, 20, 15, 10, 9, 8, 7, 6, 5, 4, 3, 2.
• Houd de toets + of - ingedrukt totdat de gewenste waarde verschijnt.
• Wanneer "--" wordt geselecteerd, wordt doorlopend geflitst met de geselecteerde frequentie zolang de sluiter is geopend.

7 Druk op de toets SELECT tot "LEVEL" op het gegevenspaneel gaat knipperen.

• De huidige sterkte wordt weergegeven.

8 Druk op de toets + of - om de gewenste sterkte te selecteren.

• Voor de sterkte heeft u de keuze uit de volgende waarden: 1/8, 1/16, 1/32.

9 Druk op de toets SELECT.

10 Stel de sluitertijd en het diafragma in.

• Een geschikte sluitertijd wordt als volgt berekend voor de geselecteerde flitsfrequentie en het geselecteerde aantal flitsen: Aantal flitsen (TIME) ÷ Flitsfrequentie (Hz) ≤ Sluitertijd. Wanneer bijvoorbeeld tien flitsen en 5 Hz zijn geselecteerd, vereist 10 ÷ 5 = 2 een sluitertijd van meer dan twee seconden.

11 Wanneer de flitser volledig is opgeladen, drukt u op de sluiterknop om de foto te maken.

• De afstand waarop de juiste belichting wordt verkregen met een flits, wordt weergegeven op het gegevenspaneel.
• U kunt het beste een statief gebruiken bij fotografie met meervoudig flitsen om trillingen te voorkomen.
• Testflitsen flitst met de geselecteerde frequentie/het geselecteerde aantal keren/de geselecteerde sterkte zolang de toets voor testflitsen wordt ingedrukt als de selectieschakelaar is ingesteld op of HOLD.
• Bij het gebruik van aangepaste functies kan handmatig flitsen mogelijk worden geselecteerd zonder de M-modus in te stellen op de camera (p. 54).

Maximumaantal opeenvolgende flitsen

Het maximumaantal opeenvolgende flitsen tijdens fotografie met meervoudig flitsen wordt bepaald door de lading van de batterijen. Gebruik de volgende waarden als richtlijn.

Met alkalinebatterijen

Sterkte	Flitsfrequentie (Hz)
	100	50	40	30	20	10	9	8	7	6	5	4	3	2	1
1/8	3	4	4	4	5	5	5	5	5	6	6	7	7	7	10
1/16	5	6	7	8	8	9	9	10	10	10	10	10	15	20	40
1/32	10	10	10	15	15	20	20	20	25	30	40	40*	40*	40*	40*

Met Ni-MH-batterijen (1550 mAh)

Sterkte	Flitsfrequentie (Hz)
	100	50	40	30	20	10	9	8	7	6	5	4	3	2	1
1/8	3	4	4	4	5	5	5	5	5	6	6	7	7	10	20
1/16	5	6	7	8	8	9	9	10	10	10	10	15	20	40	40*
1/32	10	15	15	15	15	20	25	25	30	40	40*	40*	40*	40*	40*

*40 betekent meer dan 40.

• Het maximumaantal flitsen is afhankelijk van het type batterijen en de status van de batterijen. Als de externe batterijadapter FA-EB1AM (optioneel) wordt gebruikt, is het maximumaantal flitsen hoger dan de hierboven weergegeven waarden.

Houd de toetsen + en - drie seconden gelijktijdig ingedrukt.

Voor de meeste flitsfuncties worden de standaardinstellingen hersteld.

Item	Standaardinstellungen	Pagina
Flitser aan/uit (ON/OFF)	ON (AUTO ON of ON)	13
Flitsdekking (zoom)	Automatische zoom (85 mm)	19
Flitsmodus (TTL/M/MULTI)	TTL	32
Hogesnelheidsync (HSS)	On	35
Draadloos flitsen (WL)	Off	37
Ratioregeling (RATIO)*	Off	-
Sterkte in TTL/M (LEVEL)	1/1	44
Sterkte in meervoudig flitsen (LEVEL)	1/32	49
Frequente meervoudig flitsen (Hz)	5	47
Herhaling meervoudig flitsen (TIMES)	10	48

• Deze indicator wordt weergegeven, maar deze functie is niet beschikbaar. Aangepaste instellingen worden niet hersteld.

Aangepaste instellingen

De verschillende flitsinstellingen kunnen naar wens worden gewijzigd. De volgende vijf instellingen kunnen worden gewijzigd.

• Draadloos kanaal (kanaal 1 tot en met 4)
• Eenheden flitsbereik (m/ft)
• Wachttijd tot automatisch uitschakelen (4 minuten/15 minuten/60 minuten/geen)
• Wachttijd tot automatisch uitschakelen bij draadloos flitsen (60 minuten/geen)
• Opnamemodi waarin handmatig flitsen en meerdere flitsers kunnen worden ingesteld (alleen M-modus/alle modi)

1 Druk 3 seconden op de toets SELECT.

• Het eerste item (instelling draadloos kanaal) verschijnt.

2 Druk op de toets SELECT om het item te selecteren en druk op de toets + of - om de gewenste instelling te selecteren.

• Telkens wanneer op de toets SELECT wordt gedrukt, verschijnt een van de vijf bovenstaande items op het gegevenspaneel (zie de volgende pagina).

1. Instelling draadloos kanaal

Kanaal 1

Kanaal 2

Kanaal 3

Kanaal 4

2. Eenheden flitsbereik (m/ft)

m

ft

3. Wachtijd tot automatisch uitschakelen

4 minuten

15 minuten

60 minuten

geen

4. Wachtijd tot automatisch uitschakelen bij draadloos flitsen

60 minuten

geen

5. Opnamemodi waarin handmatig flitsen en meerdere flitsers kunnen worden ingesteld

Alleen M-modus

Alle modi

3 Druk op de toets MODE.

• Het bedieningspaneel keert terug naar de oorspronkelijke weergave.
• Wanneer in aangepaste instelling 3, 4 of 5 een andere instelling dan de standaardinstelling is geselecteerd, blijft (CUSTOM) zichtbaar op het bedieningspaneel.

• Nadat u het draadloze kanaal hebt gewijzigd (zie 1. Instelling draadloos kanaal), bevestigt u de flitser op de camera en drukt u de sluiterknop gedeeltelijk in om de informatie over het flitskanaal naar de camera te verzenden.
• Wanneer alle modi zijn geselecteerd (zie 5. Opnamemodi waarin handmatig flitsen en meerdere flitsers kunnen worden ingesteld), kunt u in alle opnamemodi handmatig flitsen en meerdere flitsers gebruiken.
• De juiste belichting wordt mogelijk niet verkregen in een andere modus dan de M-modus. U kunt daarom het beste de M-modus gebruiken.
• De geselecteerde instellingen blijven bewaard, zelfs als de flitser wordt uitgeschakeld of de batterijen worden verwijderd.

Accessoires

Accessoires voor gebruik op afstand van de camera

• Kabel voor gebruik op afstand

FA-CC1AM

• Schoen voor gebruik op afstand

FA-CS1AM

• Verlengkabel

FA-EC1AM

• Multiflitskabel

FA-MC1AM

• Driewegconnector

FA-TC1AM

De flitser kan op afstand van de camera op elke positie worden gebruikt.

• De kabel voor gebruik op afstand kan rechtstreeks op de aansluiting voor accessoires van de flitser worden aangesloten zonder de schoen voor gebruik op afstand.

De kabel voor gebruik op afstand FA-CC1AM kan verder worden verlengd.

Door flitsers op elkaar aan te sluiten met multiflitskabels kan worden gefotografeerd met meerdere flitsers.

Door de kabel voor gebruik op afstand FA-CC1AM of de verlengkabel FA-EC1AM aan te sluiten kunt u fotograferen met maximaal drie flitsers tegelijk.

Externe batterijadapter FA-EB1AM

De externe batterijadapter bevat zes batterijen (AA-formaat). Hiermee worden de oplaadtijd gehalveerd en worden het aantal mogelijke flitsen verdubbeld.

Opmerkingen bij het gebruik

Tijdens de opnamen

• Deze flitser genereert fel licht en mag daarom niet vlak voor de ogen worden gebruikt.

Batterijen

• Het batterijniveau dat op het bedieningspaneel wordt weergegeven, kan lager lijken dan de daadwerkelijke batterijcapaciteit, afhankelijk van de temperatuur en de opslagomstandigheden. Het weergegeven batterijniveau wordt pas correct weergegeven nadat de flitser een aantal keren is gebruikt. Wanneer het batterijniveau knippert om aan te geven dat de flitser niet kan worden gebruikt, kunt u een aantal keren op de toets ON/OFF drukken om de weergave van het juiste batterijniveau te herstellen. Als het batterijniveau nog steeds niet correct wordt weergegeven, vervangt u de batterijen.
• Wanneer u lithiumbatterijen gebruikt en de batterijen heet worden als gevolg van een hoge temperatuur of intensief gebruik, kan het batterijniveau knipperen en kan de flitser enige tijd niet werken. Wacht totdat de batterijen zijn afgekoeld voordat u de flitser weer gebruikt.
• Ni-MH-batterijen kunnen plotseling leeg zijn. Als tijdens het fotograferen het batterijniveau begint te knipperen of de flitser niet langer kan worden gebruikt, vervangt u de batterijen of laadt u deze weer op.
• De flitsfrequentie en het aantal flitsen dat wordt geleverd door nieuwe batterijen, kan verschillen van de in de tabel weergegeven waarden, afhankelijk van de tijd die is verstreken na de productie van de batterijen.

Temperatuur

• De flitser mag worden gebruikt bij een temperatuur tussen 0 °C en 40 °C.
• Stel de flitser niet bloot aan extreem hoge temperaturen (bijvoorbeeld direct zonlicht in een auto) of aan een hoge luchtvochtigheid.
• De reactietijd van het bedieningspaneel wordt langer naarmate de temperatuur lager wordt en het paneel wordt donker bij hoge temperaturen. Herstel de normale temperatuur als deze problemen zich voordoen.
• Om te voorkomen dat zich condens vormt op de flitser, plaatst u deze in een gesloten plastic zak wanneer u de flitser van een koude naar een warmere omgeving verplaatst. Laat de flitser opwarmen tot kamertemperatuur voordat u deze uit de zak verwijdert.
• Bij lagere temperaturen neemt de batterijcapaciteit af. Houd de camera en reservebatterijen in een warme binnenzak wanneer u fotografeert bij koud weer. Bij koud weer kan het voorkomen dat de flitser niet werkt, zelfs wanneer er nog enige lading in de batterijen over is. Batterijen winnen weer enige capaciteit terug wanneer ze opwarmen tot de normale bedrijfstemperatuur.
• Deze flitser is niet waterdicht. Neem voorzorgsmaatregelen zodat de flitser niet in contact kan komen met water of zand, bijvoorbeeld wanneer deze wordt gebruikt aan het strand. Contact met water, zand, stof of zout kan een storing veroorzaken.

Onderhoud

Verwijder de flitser van de camera. Maak de flitser schoon met een droge, zachte doek. Als de flitser in contact is gekomen met zand, kan het oppervlak beschadigd worden als u dit afveegt. Het zand moet voorzichtig verwijderd worden met een blaaskwastje. Voor hardnekkige vlekken gebruikt u een doek die licht is bevochtigd met een mild schoonmaakmiddel en veegt u de flitser vervolgens droog met een droge, zachte doek. Gebruik geen sterke oplosmiddelen, zoals thinner of benzine, omdat deze de afwerking kunnen beschadigen.

Technische gegevens

Richtgetal

Normaal flitsen (ISO 100)

Sterkte	Instelling flitsbereik (mm)
	17	24	28	35	50	70	85
1/1	18	30	32	38	44	50	56
1/2	12	21	22	26	31	35	38
1/4	9	15	16	19	22	25	27
1/8	6,4	10	11	13	15	17	19
1/16	4,5	7,5	8	9	11	12	13
1/32	3,2	5,3	5,7	6,7	7,8	8,8	9,7

Draadloos flitsen (ISO 100)

Sterkte	Instelling flitsbereik (mm)
	17	24	28	35	50	70	85
1/1	14	25	26	30	35	41	42

HSS vlak flitsen (flitsen met HSS, ISO 100)

• Herhaling is het geschatte aantal keren dat mogelijk is voordat een nieuwe batterij volledig is uitgeput.

Flitsbereik

Flitsdekking	Instelling flitsdekking (mm)
	17	24	28	35	50	70	85
Boven-onder (°)	115	60	53	45	34	26	23
Links-rechts (°)	125	78	70	60	46	36	31

Prestaties bij 40 flitsen bij 5 flitsen per seconde doorlopend flitsen (Normaal flitsen, sterkte 1/32, Ni-MH-batterijen)

AF-lamp: Automatisch flitsen bij laag contrast en lage helderheid. Voor breed scherpstellingsgebied. Actieradius (met een 50 mm lens op een α100): Centrum van het beeld: 0,5 m tot 10 m. Randen van het beeld: 0,5 m tot 3 m.

Flitserregeling: Flitserregeling met voorflits, directe TTL-meting, handmatig flitsen.

Afmetingen: B 77,5 × H 132 × D 95,5 mm (ongeveer)

Gewicht (ongeveer): 370 g

Bijgeleverd: Flitser (1), Ministandaard (1), Draagtas (1), toebehoren, handleiding en documentatie.

De functies in deze gebruiksaanwijzing zijn afhankelijk van de testomstandigheden bij ons bedrijf.

Wijzigingen in ontwerp en technische gegevens zijn voorbehouden zonder voorafgaande kennisgeving.

http://www.sony.net/
