HVL-F56AM - Externer Blitz SONY - Kostenlose Bedienungsanleitung

Produkttyp	Externer Blitz
Marke	SONY
Modell	HVL-F56AM
Abmessungen (L × H × T)	77,5 × 132 × 95,5 mm
Gewicht	370 g
Stromversorgung	4 AA-Batterien (Alkali, Lithium oder Ni-MH)
Leitzahl	56 (bei 85 mm, ISO 100, Meter)
Blitzabdeckung	17 mm bis 85 mm (Motorzoom)
Blitzmodi	TTL, manuell (M), Mehrfachblitz (MULTI)
Hochgeschwindigkeitssynchronisation (HSS)	Ja
Kabelloser Blitz	Ja (WL)
Indirekter Blitz	Schwenkkopf: oben 90°, unten 7°, links/rechts 180°
Einstelllicht	Test, Einstelllicht (dauerhaft 4 s)
AF-Hilfslicht	Reichweite 0,5 m bis 10 m (mit Objektiv 50 mm f/1,0)
Betriebstemperatur	0 °C bis 40 °C
Pflege	Mit einem weichen, trockenen Tuch reinigen. Lösungsmittel vermeiden.
Sicherheit	Nicht Wasser aussetzen. Batterien bei Nichtgebrauch entfernen. Nicht zerlegen.
Mitgeliefertes Zubehör	Blitz, Minifuß, Tasche, Dokumentationssatz
Optionales Zubehör	Kabel FA-CC1AM, Zubehörschuh FA-CS1AM, Verlängerungskabel FA-EC1AM, Dreifachverbinder FA-TC1AM, externer Batterieadapter FA-EB1AM

Häufig gestellte Fragen - HVL-F56AM SONY

Wie setze ich die Batterien in den Blitz HVL-F56AM ein?

Öffnen Sie das Batteriefach, legen Sie 4 AA-Batterien (Alkali, Lithium oder Ni-MH) entsprechend der angegebenen Polarität ein. Schließen Sie das Fach und drücken Sie die ON/OFF-Taste. Die Batterieanzeige erscheint auf dem Display. Überprüfen Sie den Batteriestatus: Wenn das Symbol blinkt, ersetzen Sie die Batterien.

Wie weit reicht der Blitz im Automatikmodus?

Die Reichweite hängt von der Blende und der ISO-Empfindlichkeit ab. Beispiel: Bei Blende f/2,8 und ISO 100 beträgt die Reichweite etwa 1,5 m bis 28 m. Drücken Sie den Auslöser halb durch, um den Entfernungsbereich auf dem Blitzdisplay anzuzeigen. Bei indirektem Blitz wird die Reichweite nicht angezeigt.

Wie verwende ich den Blitz im kabellosen Modus?

Stellen Sie die Kamera auf drahtlosen Modus ein (der eingebaute Blitz dient als Signal). Lösen Sie den Blitz von der Kamera und platzieren Sie ihn im grauen Bereich (Entfernung Kamera-Motiv: 1-5 m, Entfernung Blitz-Motiv: 1-5 m). Der Blitz schaltet automatisch in den WL-Modus. Drehen Sie den Blitzkopf, um den Empfänger zur Kamera auszurichten. Verwenden Sie den Test, um die Verbindung zu überprüfen.

Was ist die Hochgeschwindigkeitssynchronisation (HSS) und wann wird sie verwendet?

Die Hochgeschwindigkeitssynchronisation (HSS) ermöglicht die Verwendung des Blitzes mit Verschlusszeiten über der normalen Synchronzeit (normalerweise 1/250 s). Dies ist im Freien nützlich, um eine große Blende (Hintergrundunschärfe) zu verwenden oder Überbelichtung zu vermeiden. Aktivieren Sie HSS über die Auswahltaste. Die Blitzreichweite ist im HSS-Modus reduziert.

Wie stelle ich die Leistungsstufe im manuellen Modus ein?

Wählen Sie den manuellen Modus (M), indem Sie die MODE-Taste drücken, bis M angezeigt wird. Verwenden Sie die Tasten + und -, um die Leistungsstufe (1/1, 1/2, 1/4, 1/8, 1/16, 1/32) auszuwählen. Die korrekte Belichtungsentfernung wird beim Fokussieren auf dem Display angezeigt. Die Leistungsstufe beeinflusst die Blitzreichweite.

Wie reinige ich den Blitz?

Entfernen Sie den Blitz von der Kamera. Wischen Sie die Oberfläche mit einem weichen, trockenen Tuch ab. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit einer milden Reinigungslösung und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie niemals Lösungsmittel wie Nagellackentferner oder Benzin. Bei Sandkörnern blasen Sie diese zuerst mit einem Blasebalg weg.

Was tun, wenn der Blitz nicht einschaltet?

Überprüfen Sie, ob die Batterien richtig eingelegt und in gutem Zustand sind. Wenn das Display leer bleibt, entfernen und setzen Sie die Batterien unter Beachtung der Polarität wieder ein. Drücken Sie erneut ON/OFF. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien. Bei anhaltender Fehlfunktion wenden Sie sich an einen qualifizierten Techniker. Zerlegen Sie den Blitz niemals.

Wie verwende ich den Blitz im Mehrfachblitzmodus?

Stellen Sie die Kamera auf manuellen Modus (M) ein. Wählen Sie den MULTI-Modus über die MODE-Taste. Stellen Sie die Frequenz (Hz) von 1 bis 100, die Anzahl der Blitze (TIMES) von 2 bis 40 (oder kontinuierlich) und die Leistungsstufe (1/8, 1/16, 1/32) ein. Die Verschlusszeit muss mindestens gleich der Anzahl der Blitze / Frequenz sein. Verwenden Sie ein Stativ, um Verwacklungen zu vermeiden.

Kann der Blitz mit einem Verbindungskabel verwendet werden?

Ja, Sie können das optionale Kabel FA-CC1AM verwenden, um den Blitz ohne direkte Montage mit der Kamera zu verbinden. Stecken Sie das Kabel in die Zubehörbuchse des Blitzes (nachdem Sie die Abdeckung entfernt haben). Dadurch können Sie den Blitz frei positionieren. Mit zusätzlichem Zubehör können bis zu 4 Blitze angeschlossen werden. Beachten Sie, dass die ADI-Messung in diesem Modus deaktiviert ist.

Welches optionale Zubehör ist verfügbar?

Das optionale Zubehör umfasst: das abnehmbare Kabel FA-CC1AM, den abnehmbaren Zubehörschuh FA-CS1AM, das Verlängerungskabel FA-EC1AM, den Dreifachverbinder FA-TC1AM (zum Anschluss mehrerer Blitze) und den externen Batterieadapter FA-EB1AM (zur Reduzierung der Ladezeit und Erhöhung der Akkulaufzeit).

BEDIENUNGSANLEITUNG HVL-F56AM SONY

Lesen Sie diese Anleitung vor Inbetriebnahme des Produkts genau durch und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.

ACHTUNG

Um Feuer- oder Berührungsgefahr zu verringern, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.

Kleben Sie beim Entsorgen von Lithiumbatterien die Kontakte ab, um etwaige Kurzschlüsse zu vermeiden. Befolgen Sie außerdem die örtlichen Vorschriften zum Entsorgen von Batterien.

Halten Sie Batterien und Kleinteile, die verschluckt werden können, von Kleinkindern fern. Konsultieren Sie umgehend einen Arzt, wenn ein Gegenstand verschluckt wird.

Nehmen Sie sofort die Batterien heraus und verwenden Sie das Produkt nicht weiter, wenn...

• das Produkt fallen gelassen oder einem heftigen Stoß ausgesetzt wurde, so dass Innenteile freiliegen.
• vom Produkt ungewöhnliche Gerüche, Hitze oder Rauch ausgehen.

Zerlegen Sie das Produkt nicht. Wenn Sie einen Hochspannungsschaltkreis im Inneren des Produkts berühren, besteht die Gefahr eines elektrischen Schlags.

WICHTIGE SICHERHEITSHINWEISE

Beachten Sie bei der Verwendung von fotografischen Geräten die folgenden grundlegenden Sicherheitshinweise:

Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie die Geräte in Betrieb nehmen.

Die Verwendung von Geräten durch oder in der Höhe von Kindern darf nur unter strenger Aufsicht erfolgen. Lassen Sie die Geräte nicht unbeaufsichtigt, wenn sie nicht

verwendet werden.

Einzelne Teile können sehr heiß werden und bei Berührung besteht Verbrennungsgefahr.

Wenn ein Kabel oder ein Gerät beschädigt ist oder ein Gerät fallen gelassen wurde, lassen Sie es von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen.

Lassen Sie die Geräte vollständig abkühlen, bevor Sie sie verstauen. Legen Sie zur Aufbewahrung die Kabel lose um die Geräte.

Um Feuergefahr oder die Gefahr eines elektrischen Schlags zu verringern, tauchen Sie dieses Gerät nicht in Wasser oder andere Flüssigkeiten.

Um Feuergefahr oder die Gefahr eines elektrischen Schlags zu verringern, zerlegen Sie dieses Gerät nicht. Wenden Sie sich zur Wartung oder Reparatur an qualifiziertes Fachpersonal. Wird das Gerät nach unsachgemäßem Zusammenbau in Betrieb genommen, besteht die Gefahr eines elektrischen Schlags.

Bei Verwendung eines vom Hersteller nicht empfohlenen Zubehörteils besteht Feuergefahr, die Gefahr eines elektrischen Schlags und Verletzungsgefahr.

Batterien können bei unsachgemäßem Gebrauch auslaufen und explodieren.

Verwenden Sie ausschließlich die in dieser Bedienungsanleitung beschriebenen Batterien.

Achten Sie beim Einlegen der Batterien auf die richtige Polarität (+/-).

Schützen Sie Batterien vor Feuer und hohen Temperaturen.

Versuchen Sie auf keinen Fall, Einwegbatterien aufzuladen, schließen Sie sie nicht kurz und zerlegen Sie sie nicht.

Verwenden Sie nicht Batterien unterschiedlichen Typs oder verschiedener Marken sowie alte und neue Batterien zusammen.

HEBEN SIE DIESE ANWEISUNGEN GUT AUF!

VORSICHT

Berühren Sie den Blitzkopf nicht während des Betriebs. Er kann sehr heiß werden.

Für Kunden in Europa

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Markenzeichen

α ist ein Markenzeichen der Sony Corporation.

Inhalt

Merkmale und Funktionen ... 6 Bezeichnung der Teile 7 Bedienfeld 8 Datenfeld 9

Vorbereitungen

Einlegen der Batterien 10 Anbringen und Abnehmen des Blitzgeräts 12 Ein-/Ausschalten des Blitzgeräts 13

Grundlagen

Blitzprogrammautomatik (Grundlagen) 14 Aufnahmemodi 17

Verwendungsmöglichkeiten

Zoomreflektor für variablen Ausleuchtwinkel 19 Testblitz/Blitz-Einstelllicht 22 Indirektes Blitzen 24 Nah- und Makrofotografie (Schwenken des Blitzkopfs nach unten) 27 Datenfeldbeleuchtung 28

AF-Hilfslicht 29 Die Tasten MODE und SELECT 30 Manuelles Blitzen (M) 32 Kurzzeitsynchronisation (HSS) 35 Modus für drahtloses Blitzen (WL) 37 Kabelverbindung zwischen Kamera und Blitzgerät 43 Einstellen der Leistungsstufe (LEVEL) 44 Stroboskopisches Blitzen (MULTI) 46 Zurücksetzen auf die Standardeinstellungen 51 Benutzerdefinierte Einstellungen 52

Weitere Informationen

Zubehör 55 Hinweise zur Verwendung 57 Wartung 58 Technische Daten 59

Vor dem Gebrauch

Näheres schlagen Sie bitte in der mit der Kamera gelieferten Bedienungsanleitung nach.

Dieses Blitzgerät ist nicht staubdicht, nicht spritzwassergeschützt und nicht wasserdicht.

Verwenden oder lagern Sie dieses Blitzgerät nicht an folgenden Orten.

Unabhängig davon, ob Sie dieses Gerät verwenden oder lagern, sollten Sie Orte vermeiden, an denen das Gerät folgenden Bedingungen ausgesetzt ist. Andernfalls könnte es zu einer Fehlfunktion kommen.

• An einem Ort, der direktem Sonnenlicht ausgesetzt ist, wie z. B. das Armaturenbrett, oder in der Nähe von Heizungen kann sich das Gerät verformen oder es kommt zu Fehlfunktionen.
• Übermäßigen Erschütterungen
• Starker elektromagnetischer Strahlung
• Übermäßig viel Sand: Schützen Sie das Gerät am Strand oder anderen sandigen oder sehr staubigen Orten vor Sand und Staub.

Andernfalls könnte es zu einer Fehlfunktion kommen.

Merkmale und Funktionen

• Der HVL-F56AM ist ein kompaktes, aufsteckbares Blitzgerät mit hoher Blitzleistung und einer Leitzahl von 56 (bei 85 mm, ISO 100 · m).
• Mit der integrierten Weitwinkelstreuscheibe kann der Ausleuchtwinkel auf eine Brennweite von 17 mm ausgedehnt werden.
• Der HVL-F56AM gewährleistet eine höchst zuverlässige ADI-Blitzbelichtungsmessung (Advanced Distance Integration), wenn er zusammen mit kompatiblen Objektiven eingesetzt wird.
• Der HVL-F56AM unterstützt das Fotografieren mit drahtloser Kurzzeitsynchronisation.
• Der Blitzkopf kann für indirektes Blitzen (mit Sperrfunktion) um 90° nach oben, um 180° nach links und um 90° nach rechts und für Nah- und Makroaufnahmen um 10° nach unten geschwenkt werden.
• Bei einigen Kameramodellen stehen diese Funktionen möglicherweise nicht zur Verfügung.

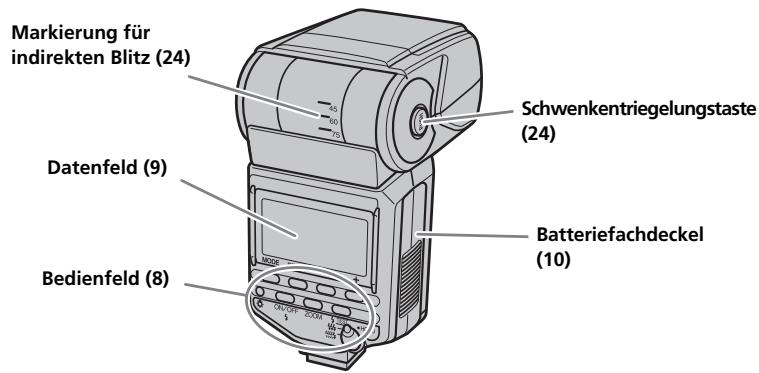

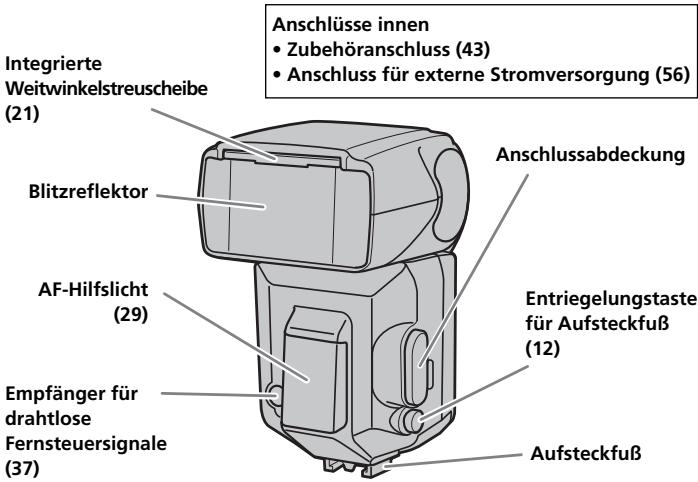

Bezeichnung der Teile

Entfernen Sie vor dem Gebrauch die Schutzfolie von der Vorderseite des AF-Hilfslichts.

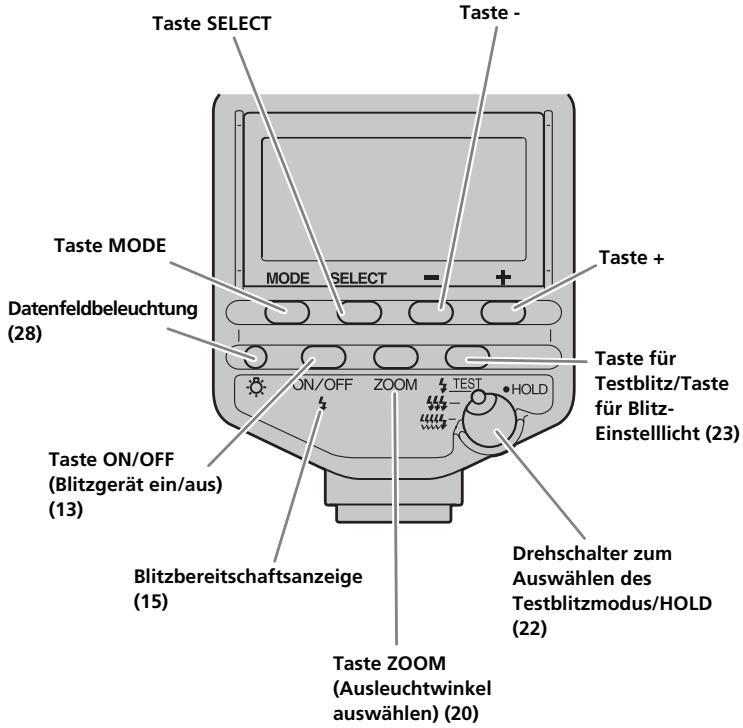

Bedienfeld

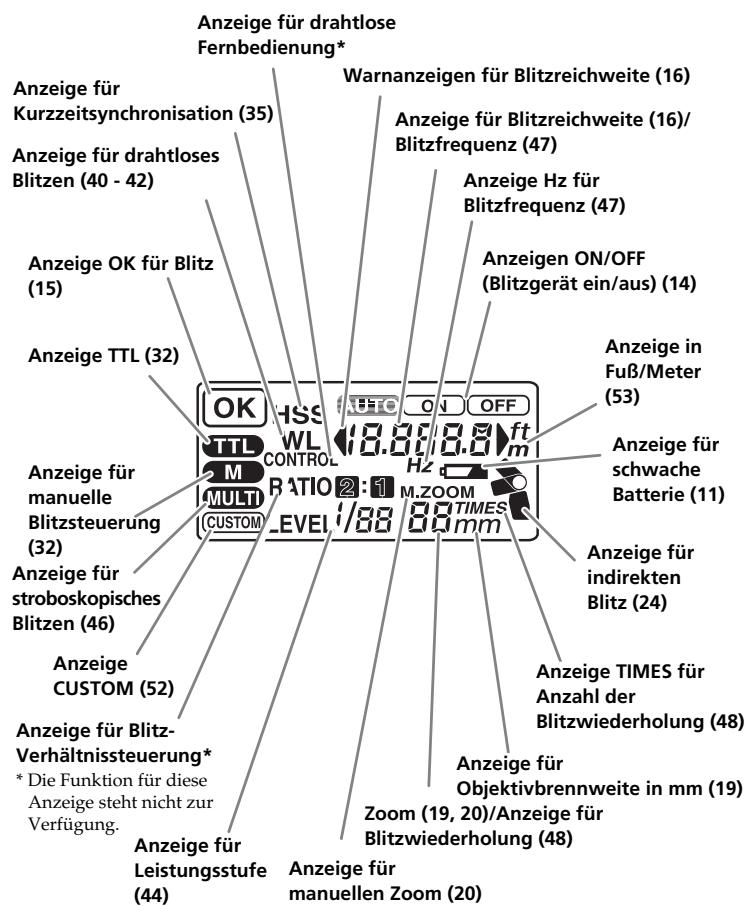

Datumfeld

Auf dieser Seite sind zu Erläuterungszwecken alle Anzeigen dargestellt.

Einlegen der Batterien

Den HVL-F56AM können Sie mit folgenden Stromquellen betreiben:

• Die Batterien werden nicht mitgeliefert.

Vier Alkalibatterien der Größe AA, vier Lithiumbatterien der Größe AA, vier Nickel-Metall-Hydrid-Akkus (Ni-MH) der Größe AA. Sorgen Sie in jedem Fall dafür, dass die Nickel-Metall-Hydrid-Akkus im dafür vorgesehenen Ladegerät aufgeladen werden.

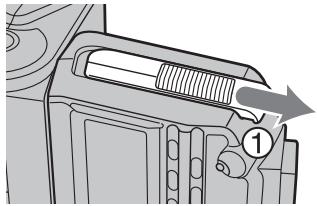

1. Öffnen Sie wie in der Abbildung dargestellt den Batteriefachdeckel.

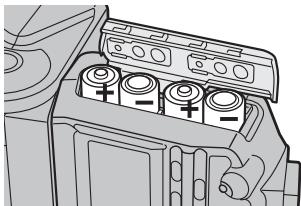

2. Legen Sie die Batterien wie in der Abbildung dargestellt in das Batteriefach ein.

3 Schließen Sie den Batteriefachdeckel.

• Gehen Sie dazu umgekehrt wie zum Öffnen des Batteriefachdeckels vor.
• Im Datenfeld erscheint eine Anzeige. Ist dies nicht der Fall, drücken Sie die Taste ON/OFF.

Überprüfen der Batterieladung

Die Anzeige im Datenfeld blinkt, wenn die Batterien schwach sind.

blinkt

Es empfiehlt sich, die Batterien auszutauschen. Der Blitz kann in diesem Zustand noch verwendet werden, solange die Blitzbereitschaftsanzeige auf der Rückseite des Geräts leuchtet.

Nur die blinkende Anzeige 1 erscheint

Der Blitz kann nicht mehr verwendet werden.

Legen Sie neue Batterien ein.

• Wenn das Blitzgerät nicht auf das Drücken der Taste ON/OFF reagiert, überprüfen Sie die Ausrichtung der Batterien.

Anbringen und Abnehmen des Blitzgeräts

Anbringen des Blitzgeräts an der Kamera

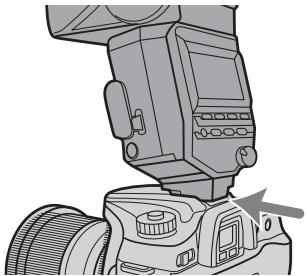

Schieben Sie den Aufsteckfuß fest bis zum Anschlag auf die Kamera.

• Das Blitzgerät rastet automatisch ein.
• Wenn der in die Kamera integrierte Blitz hervorsteht, klappen Sie ihn ein, bevor Sie das Blitzgerät anbringen.

Abnehmen des Blitzgeräts von der Kamera

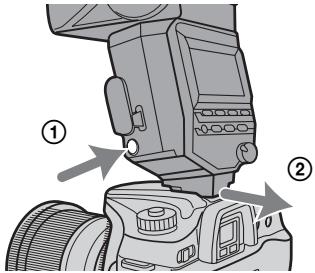

Halten Sie die Entriegelungstaste für den Aufsteckfuß ① gedrückt und nehmen Sie das Blitzgerät ab ②.

Ein-/Ausschalten des Blitzgeräts

Drücken Sie die Taste ON/OFF an der Rückseite des Blitzgeräts.

Das Blitzgerät wird eingeschaltet.

Wenn das Blitzgerät eingeschaltet wird, erscheint die Anzeige ON im Datenfeld.

Wenn Sie die Taste ON/OFF bei eingeschaltetem Blitzgerät drücken, schaltet sich das Blitzgerät aus und die Anzeige OFF erscheint im Datenfeld.

OFF wird nach 8 Sekunden ausgeblendet.

Ausschaltautomatik

Wenn die Kamera oder das Blitzgerät vier Minuten lang nicht verwendet wird, schaltet sich das Blitzgerät automatisch aus und die Anzeigen im Datenfeld werden ausgeblendet, um die Batterien zu schonen.

• Beim Fotografieren mit drahtlosem Blitz (S. 37) werden die Anzeigen im Datenfeld nach 60 Minuten ausgeblendet.
• Über die benutzerdefinierten Einstellungen können Sie die Ausschaltautomatik deaktivieren bzw. die Dauer bis zum automatischen Ausschalten ändern (S. 53).

Blitzprogrammautomatik (Grundlagen)

1 Wählen Sie an der Kamera den Modus P. 2 Drücken Sie die Taste ON/OFF am Blitzgerät, so dass ON oder ON angezeigt wird.

• Auto und ON erscheinen bei der Blitzautomatik. Beim Aufhellblitz entscheidet nur ON.

3 Drücken Sie den Auslöser halb nach unten und vergewissern Sie sich, dass sich das Motiv innerhalb der Blitzreichweite befindet.

• Auf Seite 16 finden Sie Näheres zur Blitzreichweite.

4 Wenn der Blitz geladen ist, drücken Sie zum Aufnehmen eines Fotos den Auslöser ganz.

• Der Blitz ist geladen, wenn die Anzeigen auf der Rückseite des Geräts und im Kamerasucher bereits leuchten.

Wenn für das gerade aufgenommene Bild die richtige Belichtung erzielt wurde, wird im Datenfeld etwa vier Sekunden lang OK angezeigt.

• Das Foto ist unterbelichtet, wenn es aufgenommen wird, bevor der Ladevorgang abgeschlossen ist.
• Wenn Sie den Blitz bei einer Selbstauslöseraufnahme verwenden, drücken Sie den Auslöser erst, wenn Sie sich vergewissert haben, dass der Ladevorgang abgeschlossen ist.
• Je nach Kamera ist die Blitzautomatik oder der Aufhellblitz ausgewählt. Weitere Informationen dazu finden Sie in der Bedienungsanleitung zur Kamera.
• Wenn Ihre Kamera über einen Modus AUTO oder einen Szeneauswahlmodus verfügt, werden diese hier als Programmautomatik behandelt.

Blitzreichweite

Drücken Sie den Auslöser halb nach unten.

Die Blitzreichweite für eine angemessene Belichtung wird im Datenfeld angezeigt.

Vergewissern Sie sich, dass sich das Motiv innerhalb dieses Bereichs befindet und machen Sie das Foto.

Im Datenfeld kann eine Blitzreichweite zwischen 1,5 m und 28 m angezeigt werden (0,7 m bis 28 m bei einem indirekten Blitz nach unten; siehe S. 27). Wenn die Entfernung außerhalb dieses Bereichs liegt, leuchtet die Anzeige auf einer Seite im Sucher.

Eine geeignete Belichtung wird bei weniger als 1,5 m erzielt.

Eine geeignete Belichtung wird zwischen 8 m und 28 m oder weiter entfernt erzielt.

• Der Blitzbereich wird nicht angezeigt bei nach oben, nach links oder nach rechts geschwenktem Blitzkopf, bei drahtloser Blitzsteuerung und bei einer Kabelverbindung zur Kamera.
• Wenn Sie näher als mit der unteren Grenze des Blitzbereichs angegeben fotografieren, kann das Foto überbelichtet sein, obwohl OK angezeigt wird, oder der untere Bildbereich ist dunkel. Fotografieren Sie möglichst innerhalb der angegebenen Reichweite.

Aufnahmemodi

Blitzfotografie mit Blendenpriorität (A)

1 Wählen Sie an der Kamera den Modus A. 2 Drücken Sie die Taste ON/OFF am Blitzgerät, so dass ON angezeigt wird.

• Der Aufhellblitz ist ausgewählt.

3 Stellen Sie die Blende ein und fokussieren Sie das Motiv.

• Sie können die Blitzreichweite mit einer kleineren Blende (also höherem Blendenwert) verringern oder mit einer größeren Blende (also niedrigerem Blendenwert) vergrößern. Die Verschlusszeit wird automatisch eingestellt.

4 Drücken Sie den Auslöser, wenn der Ladevorgang abgeschlossen ist.

Blitzfotografie mit Verschlusszeitpriorität (S)

1 Wählen Sie an der Kamera den Modus S. 2 Drücken Sie die Taste ON/OFF am Blitzgerät, so dass ON angezeigt wird.

• Der Aufhellblitz ist ausgewählt.

3 Stellen Sie die Verschlusszeit ein und fokussieren Sie das Motiv. 4 Drücken Sie den Auslöser, wenn der Ladevorgang abgeschlossen ist.

Blitzfotografie mit manueller Belichtung (M)

1 Wählen Sie an der Kamera den Modus M. 2 Drücken Sie die Taste ON/OFF am Blitzgerät, so dass ON angezeigt wird.

• Der Aufhellblitz ist ausgewählt. 3 Stellen Sie Blende und Verschlusszeit ein und fokussieren Sie das Motiv.
• Sie können die Blitzreichweite mit einer kleineren Blende (also höherem Blendenwert) verringern oder mit einer größeren Blende (also niedrigerem Blendenwert) vergrößern. 4 Drücken Sie den Auslöser, wenn der Ladevorgang abgeschlossen ist.

Zoomreflektor für variablen Ausleuchtwinkel

Automatischer Zoom

Bei diesem Blitz wird der Ausleuchtwinkel beim Fotografieren mit einem Zoomreflektor automatisch angepasst und ist damit für Brennweiten im Bereich zwischen 24 mm und 85 mm geeignet (automatischer Zoom). In der Regel brauchen Sie den Ausleuchtwinkel nicht manuell zu wechseln.

24 mm Brennweite

85 mm Brennweite

• Wenn Sie den Auslöser halb nach unten drücken, wird der automatisch eingestellte Ausleuchtwinkel angezeigt.

• Der Ausleuchtwinkel wird automatisch wie folgt eingestellt:

Verwendete Brennweite	Ausleuchtwinkel
24 mm - 27 mm	24 mm
28 mm - 34 mm	28 mm
35 mm - 49 mm	35 mm
50 mm - 69 mm	50 mm
70 mm - 84 mm	70 mm
85 mm oder mehr	85 mm

• Wenn beim automatischen Zoom ein Objektiv mit einer geringeren Brennweite als 24 mm verwendet wird, blinkt "24 mm". In diesem Fall empfiehlt es sich, die integrierte Weitwinkelstreuscheibe zu verwenden (S. 21), um Abschattungen an den Bildrändern zu verhindern.

Manueller Zoom

Unabhängig von der Brennweite des verwendeten Objektivs können Sie den Ausleuchtwinkel manuell einstellen.

Lassen Sie durch Drücken der Taste ZOOM den gewünschten Ausleuchtwinkel anzeigen.

• Der Ausleuchtwinkel wechselt in folgender Reihenfolge.

Automatischer Zoom → 24mm→ 28mm→ 35mm→ 50mm→ 70mm→ 85mm

• Wenn Sie den Zoom manuell einstellen, wird „M.ZOOM“ über dem Ausleuchtwinkel angezeigt.

• Wenn der Ausleuchtwinkel für die Brennweite des verwendeten Objektivs nicht ausreicht, kommt es an den Bildrändern zu Abschattungen.

Integrierte Weitwinkelstreuscheibe (Ausleuchtwinkel von 17 mm)

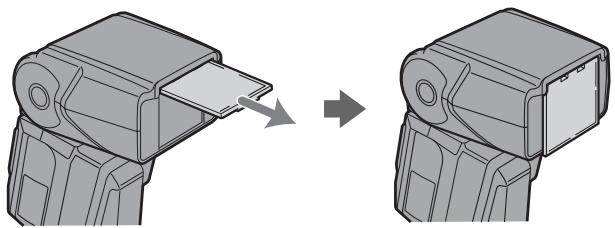

Wenn Sie die integrierte Weitwinkelstreuscheibe herausziehen, erhöht sich der Ausleuchtwinkel auf eine Brennweite von 17mm

Ziehen Sie die Streuscheibe heraus.

• Als Ausleuchtwinkel werden im Datenfeld „17 mm" angezeigt. Die Blitzreichweite wird ebenfalls angezeigt.
• Wenn Sie die integrierte Weitwinkelstreuscheibe wieder verstauen, schieben Sie sie ganz hinein.
• Wenn Sie ein flaches Motiv von vorne mit einer Brennweite von etwa 17 mm fotografieren, kommt es zu leichten Abschattungen an den Bildrändern, da die Brennweiten in der Mitte und am Rand des Bildes unterschiedlich sind.
• Wenn Sie ein Weitwinkelobjektiv mit einer Brennweite unter 17mm verwenden, kommt es an den Bildrändern zu Abschattungen.

Testblitz/Blitz-Einstellicht

Sie können vor der Aufnahme zur Probe einen oder mehrere Testblitze auslösen. Dies ist vor allem nützlich, um die Lichtführung zu überprüfen, wenn beim Fotografieren mit drahtloser Blitzfernsteuerung das Blitzgerät von der Kamera getrennt ist.

• Mit dem Blitz-Einstelllicht können Sie die Lichtführung auf dem Motiv vor dem eigentlichen Fotografieren überprüfen.

1 Stellen Sie mit dem Drehschalter zum Auswählen des Testblitzmodus/HOLD den gewünschten Modus ein.

Einzelner Blitz bei eingestellter Blitzstufe (LEVEL 1/1 bis 1/32).

• Dieser Testblitzmodus eignet sich im manuellen Blitzmodus bei Verwendung eines Blitzbelichtungsmessers (S. 32).
• Im Modus für stroboskopisches Blitzen (S. 46) wird die eingestellte Anzahl von Blitzen ausgelöst, während Sie die Taste für den Testblitz drücken.

Drei Blitze mit einer Frequenz von zwei Blitzen pro Sekunde (Leitzahl 5,6 bei 24 mm Brennweite).

Zum groben Überprüfen der Lichtführung.

Blitzt 4 Sekunden lang mit einer Frequenz von 40 Blitzen pro Sekunde (Leitzahl 1,4 bei 24 mm Brennweite).

• Zum genauen Überprüfen der Lichtführung in der Makrofotografie.

HOLD

Damit wird eine versehentliche Bedienung des Blitzgeräts verhindert.

• Alle Blitzfunktionen mit Ausnahme der Taste für den Testblitz und der Datenfeldbeleuchtung sind gesperrt. Die Kamera lässt sich bedienen, d. h. Sie können fotografieren.

2 Drücken Sie die Taste für Testblitz/Blitz-Einstelllicht, wenn der Ladevorgang abgeschlossen ist.

• Drücken Sie den Auslöser nicht, solange Blitze ausgelöst werden.
• Die Intensität der Schatten unterscheidet sich von der beim eigentlichen Fotografieren.
• Wenn Sie den Blitz in einer hellen Umgebung oder bei Tageslicht verwenden oder wenn Sie indirekt blitzen, sind die Schatten schwächer, was das Überprüfen schwieriger macht.

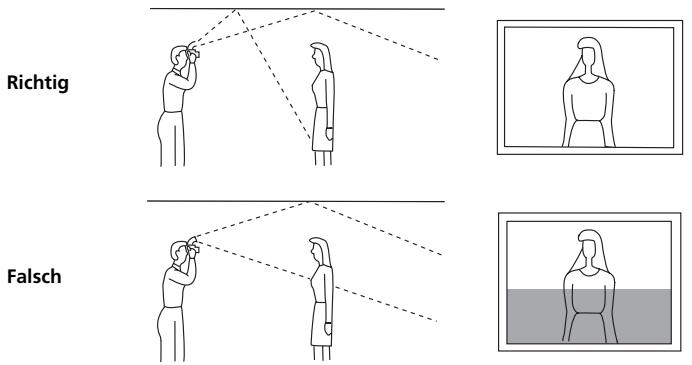

Indirektes Blitzen

Wenn sich direkt hinter dem Motiv eine Wand befindet und Sie den Blitz verwenden, bilden sich auf der Wand starke Schatten. Wenn Sie den Blitz an die Decke richten, beleuchten Sie das Motiv mit reflektiertem Licht. Dadurch wird die Intensität von Schatten verringert und das Motiv wird weicher ausgeleucht.

Indirektes Blitzen

Normales Blitzen

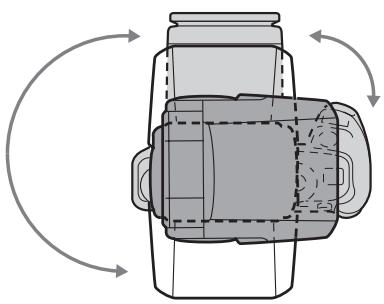

Halten Sie die Schwenkentriegelungstaste gedrückt und schwenken Sie den Blitzkopf nach oben oder nach links bzw. rechts.

• Im Datenfeld erscheint die Anzeige für indirekten Blitz.

Der Blitzkopf lässt sich in folgende Winkel stellen.

Nach oben: 45° 60° 75° 90° Nach unten: 10° (siehe „Nah- und Makrofotografie" S. 27) Nach rechts: 30°, 45°, 60°, 75°, 90° - Nach links: 30 ^° ,45 ^° ,60 ^° ,75 ^° ,90 ^° ,120 ^° ,150 ^° ,180 ^°

• Die Schwenksperre rastet bei der Position 0° ein. Wenn Sie den Blitzkopf wieder in die Ausgangsposition bringen wollen, brauchen Sie die Schwenkentriegelungstaste nicht zu drücken.
• Wenn der Blitzkopf nach oben oder nach links bzw. rechts geschwenkt wird, wird die Blitzreichweite nicht im Datenfeld angezeigt. Auch die Kurzzeitsynchronisation ist deaktiviert.
• Reflektieren Sie den Blitz an einer weißen Decke oder Wand. Bei einer farbigen Oberfläche kann das Licht farbig reflektiert werden. Indirektes Blitzen ist bei hohen Decken oder Glas nicht zu empfehlen.

Einstellen des Schwenkwinkels

Wenn Sie gleichzeitig mit direktem Licht und indirektem Licht vom Blitz arbeiten, wird die Ausleuchtung des Motivs ungleichmäßig. Legen Sie den Schwenkwinkel unter Berücksichtigung der Entfernung zur reflektierenden Oberfläche, der Entfernung zwischen Kamera und Motiv und der Brennweite des Objektivs usw. fest.

Wenn der Blitzkopf nach oben geschwenkt ist

Legen Sie den Winkel anhand der folgenden Tabelle fest.

Brennweite des Objektivs	Schwenkwinkel
mindestens 70 mm	45°
28-70 mm	60°
maximal 28 mm	75°, 90°

Schwenken nach links oder rechts

Für seitliches indirektes Blitzen empfiehlt es sich, den Blitzkopf um 90° zu drehen. Bei einem Winkel von weniger als 90° ist darauf zu achten, dass kein direktes Licht vom Blitz auf das Motiv fällt.

Nah- und Makrofotografie (Schwenken des Blitzkopfs nach unten)

Schwenken Sie den Blitz nicht nach unten, wenn Sie Motive in einer Entfernung zwischen 0,7m und 1,5m von der Kamera aufnehmen wollen, um eine gute Ausleuchtung sicherzustellen.

Halten Sie die Schwenkentriegelungstaste gedrückt und schwenken Sie den Blitzkopf nach unten.

• Im Datenfeld erscheint die Anzeige für indirekten Blitz nach unten.
• Der Schwenkwinkel beträgt 10° .

• Wenn Sie bei einer Entfernung von weniger als 0.7m fotografieren, kann der Blitz das Motiv nicht ganz ausleuchten und der untere Bereich des Bildes wird dunkler. Verwenden Sie ein separates Blitzgerät oder einen Makroblitz.

Datenfeldbeleuchtung

Zur besseren Lesbarkeit kann das Datenfeld schwach beleuchtet werden.

Drücken Sie die Taste für die Datenfeldbeleuchtung.

• Das Datenfeld wird ca. acht Sekunden lang beleuchtet. Diese Dauer verlängert sich, wenn in dieser Zeit der Blitz bedient wird.
• Drücken Sie die Taste bei beleuchtetem Datenfeld erneut, um die Beleuchtung auszuschalten.

AF-Hilfslicht

Wenn Sie bei schwacher Beleuchtung oder geringem Motivkontrast den Auslöser zum automatischen Fokussieren halb nach unten drücken, leuchtet das rote Licht an der Vorderseite des Blitzgeräts. Dies ist das AF-Hilfslicht, das als Unterstützung für den Autofokus dient.

• Das AF-Hilfslicht funktioniert auch bei ausgeschaltetem Blitz.
• Das AF-Hilfslicht der Kamera funktioniert nicht, solange das AF-Hilfslicht des Blitzgeräts in Betrieb ist.
• Das AF-Hilfslicht funktioniert nicht, wenn als Fokussiermodus der kontinuierliche Autofokus verwendet wird (d. h. bei bewegten Motiven wird der Autofokus nachgeführt).
• Das AF-Hilfslicht funktioniert unter Umständen nicht, wenn die Brennweite des Objektivs länger als 300 mm ist. Wenn das Blitzgerät von der Kamera abgenommen wird, funktioniert das AF-Hilfslicht ebenfalls nicht.

Die Tasten MODE und SELECT

Mit den Tasten MODE, SELECT, + und - können Sie die auf der nächsten Seite beschriebenen Funktionen auswählen und einstellen.

Dazu gehen Sie nach dem folgenden grundlegenden Verfahren vor. Einzelheiten zu den Funktionen finden Sie auf den entsprechenden Seiten weiter hinten.

1 Wählen Sie die Hauptoption mit der Taste MODE aus. 2 Wählen Sie die Unteroption mit der Taste SELECT aus. 3 Nehmen Sie mit den Tasten + und - die Einstellung vor. 4 Drücken Sie die Taste SELECT* so oft, bis das Blinken aufhört.

• Dazu können Sie auch die Taste MODE oder die Taste ON/OFF drücken.

Auswahl mit der Taste MODE	Auswahl mit der Taste SELECT	Auswahl mit den Tasten + und - (Kursiv dargestigte Optionen sind Standardeinstellungen)
TTL (32)	HSS (35)	ON,OFF
	WL (37)	OFF,ON, CONTROL
	RATIO*	OFF, 2:1, 2:1*
	LEVEL (44)	1/1,1/2, 1/4, 1/8, 1/16, 1/32
M (32)	HSS (35)	ON,OFF
	WL (37)	OFF,ON
	LEVEL (44)	1/1,1/2, 1/4, 1/8, 1/16, 1/32
MULTI (46)	Hz	100, 50, 40, 30, 20, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1
	TIME	- - (unbegrenzt), 40, 35, 30, 25, 20, 15,10,9,8,7,6,5,4,3,2
	LEVEL	1/8, 1/16, 1/32

Auf den hinter den einzelnen Optionen in Klammern angegebenen Seiten finden Sie weitere Informationen.

• Wenn Sie die Tasten + und - gleichzeitig drei Sekunden lang drücken, werden die Standardeinstellungen wiederhergestellt (S. 51).
• Einstellungen, die nicht geändert werden können, werden nicht angezeigt.
• Die Funktion für diese Anzeige steht nicht zur Verfügung. Verwenden Sie die Einstellung OFF.

Manuelles Blitzen (M)

Bei der normalen TTL-Blitzbelichtungsmessung wird die Blitzintensität automatisch so eingestellt, dass das Motiv zufriedenstellend ausgeleuchtet wird. Beim manuellen Blitzen ist die Blitzintensität unabhängig von der Helligkeit des Motivs und den Kameraeinstellungen fest vorgegeben.

• Das manuelle Blitzen steht nur zur Verfügung, wenn sich die Kamera im Modus M befindet.

Bei anderen Modi wird automatisch die TTL-Messung ausgewählt.

• Da der manuelle Blitz durch die Reflektivität des Motivs nicht beeinflusst wird, ist er bei Motiven mit äußerst hoher oder niedriger Reflektivität zweckmäßig.

TTL-Blitzbelichtungsmessung

Manuelle Blitzsteuerung

1. Wählen Sie an der Kamera den Modus M. 2. Drücken Sie die Taste MODE, so dass M im Datenfeld angezeigt wird.

Die Modi wechseln in folgender Reihenfolge.

TTL, M, MULTI

3. Wählen Sie mit der Taste + oder - die einzustellende Leistungsstufe aus.

• Folgende Leistungsstufen stehen zur Verfügung: 1/1, 1/2, 1/4, 1/8, 1/16, 1/32
• Einzelheiten zum Einstellen der Leistungsstufe finden Sie auf Seite 44.

• Wenn Sie den Auslöser halb nach unten drücken, wird im Datenfeld die Entfernung angezeigt, bei der eine zufriedenstellende Belichtung erzielt wird.

4.5 m

Eine geeignete Belichtung wird bei weniger als 1,5 m erzielt.

28 m

Eine geeignete Belichtung wird bei mehr als 28 m erzielt.

• Die Anzeige OK für den Blitz wird nicht angezeigt, wenn ein Foto mit manuellem Blitz aufgenommen wurde.
• Mit den benutzerdefinierten Funktionen können Sie den manuellen Blitz auswählen, ohne die Kamera in den Modus M schalten zu müssen (S. 53).

Fortsetzung auf der nächsten Seite

TTL-Blitz

Beim manuellen Blitzen ist die Blitzintensität unabhängig von der Helligkeit des Motivs und den Kameraeinstellungen fest vorgegeben. Beim TTL*-Blitz wird das vom Motiv durch das Objektiv reflektierte Licht gemessen.

Bei einigen Kameras gibt es eine P-TTL-Messung, bei der ein Vorblitz zur TTL-Messung besteht, und eine ADI-Messung, wobei auch Entfernungsdaten bei der P-TTL-Messung berücksichtigt werden.

Bei diesem Blitz werden die P-TTL- und ADI-Messmethoden als TTL-Blitz bezeichnet und _TL im Datenfeld angezeigt.

^*TTL = Through The Lens (durch das Objektiv)

• Die ADI-Messung steht in Kombination mit einem Objektiv mit eingebautem Entfernungssensor zur Verfügung.

Überprüfen Sie vor dem Verwenden der ADI-Messfunktion, ob Ihr Objektiv mit einem eingebauten Entfernungssensor ausgestattet ist. Schlagen Sie dazu in den technischen Daten in der mit dem Objektiv gelieferten Bedienungsanleitung nach.

Kurzzeitsynchronisation (HSS)

Kurzzeitsynchronisation

Normales Blitzen

Bei der Kurzzeitsynchronisation (auch als „High-Speed-Synchronisation" (HSS) bezeichnet) sind die als Blitzsynchronzeit verwendbaren Verschlusszeiten nicht eingeschränkt, so dass der Blitz mit allen Verschlusszeiten der Kamera verwendet werden kann. Mehr Blenden können ausgewählt werden und Blitzfotos mit weiter Blende werden möglich, bei denen der Hintergrund unscharf und das Motiv im Vordergrund hervorgehoben wird. Auch beim Fotografieren mit keinem Blendenwert im Modus A oder M oder bei sehr hellem Hintergrund, bei dem die Aufnahme normalerweise überbelichtet würde, können Sie die Belichtung mit dem Hochgeschwindigkeitsverschluss korrigieren.

1 Drücken Sie die Taste MODE, so dass TTL oder im Datenfeld angezeigt wird.

2 Drücken Sie die Taste SELECT, so dass „HSS" blinkt.

• Die gerade ausgewählte Einstellung für die Kurzzeitsynchronisation (G n/ G F F) blinkt bereits.

3 Wählen Sie mit der Taste + oder - die Einstellung n aus.

4 Drücken Sie die Taste SELECT so oft, bis das Blinken aufhört.

"HSS" wird weiterhin im Datenfeld angezeigt. - Die Kurzzeitsynchronisation wird deaktiviert, wenn Sie wie oben beschrieben F F auswählen. In diesem Fall können Sie keine kürzere Verschlusszeit als die Blitzsynchronzeit mehr einstellen. - Es empfiehlt sich, die Fotos in heller Umgebung zu machen. Beim Fotografieren in dunkler Umgebung kann die Verschlusszeit nicht kürzer sein als die Blitzsynchronzeit, selbst wenn n ausgewählt ist. - Die Blitzreichweite ist bei der Kurzzeitsynchronisation kürzer als bei der normalen Blitzfotografie. Vergewissern Sie sich vor dem Fotografieren, dass sich das Motiv innerhalb der angezeigten Blitzreichweite befindet. - Die Kurzzeitsynchronisation kann nicht zusammen mit stroboskopischen Blitzen oder mit indirektem Blitzen nach oben, links oder rechts eingesetzt werden. - Wenn Sie einen Blitzbelichtungs- oder Farbtemperaturmesser verwenden, sollte die Kurzzeitsynchronisation nicht eingesetzt werden, da sie die optimale Belichtung beeinträchtigt. Deaktivieren Sie die Option durch Auswahl von F F oder wählen Sie eine längere Verschlusszeit als die Blitzsynchronzeit.

Blitzsynchronzeit

Bei der Blitzfotografie besteht in der Regel eine Einschränkung hinsichtlich der kürzesten Verschlusszeit, die als Blitzsynchronzeit verwendet werden kann. Diese Einschränkung gilt nicht bei Kameras, die für HSS-Fotografie (Kurzzeitsynchronisation) konzipiert sind (S. 35), da bei diesen die Blitzfotografie mit der kürzesten Verschlusszeit der Kamera möglich ist.

Modus für drahtloses Blitzen (WL)

Blitzaufnahmen mit an der Kamera angebrachtem Blitzgerät haben wie in Foto ① dargestellt oft keine Tiefenwirkung. Nehmen Sie in solchen Fällen das Blitzgerät von der Kamera ab und positionieren Sie es so, dass eine dreidimensionale Wirkung (wie in Foto ② zu sehen) erzielt wird.

Wenn Sie auf diese Weise mit einer Spiegelreflexkamera fotografieren, sind Kamera und Blitzgerät in der Regel mit einem Kabel verbunden. Bei diesem Blitzgerät ist jedoch kein Kabel zum Übertragen von Signalen zum Blitzgerät erforderlich, da das Lichtsignal des integrierten Blitzes als Signal fungiert. Die richtige Belichtung wird automatisch von der Kamera festgelegt.

Normales Blitzen

Drahtloses Blitzen

Blitzreichweite bei drahtlosem Blitzen

Beim drahtlosen Blitzen fungiert ein Lichtsignal vom integrierten Blitz als Auslöser für das von der Kamera abgenommene Blitzgerät. Gehen Sie zum Positionieren von Kamera, Blitz und Motiv wie im Folgenden erläutert vor.

• Fotografieren Sie in dunkler Umgebung in einem geschlossenen Raum.
• Wenn Sie den Blitzkopf beim indirekten Blitzen so schwenken (S. 24), dass der Empfänger für drahtlose Fernsteuersignale auf die Kamera gerichtet ist, kann das Blitzgerät das Signal von der Kamera leichter empfangen.

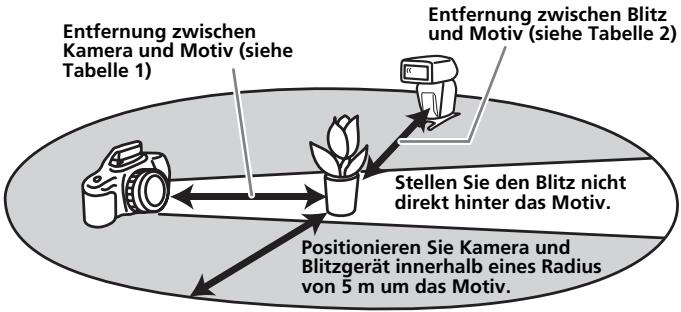

• Positionieren Sie das externe Blitzgerät innerhalb des in der folgenden Abbildung grau dargestellten Bereichs.

Entfernung Kamera - HVL-F56AM - Motiv

	Entfernung Kamera - Motiv (Tabelle 1)	Entfernung HVL-F56AM - Motiv (Tabelle 2)
		Ohne HSS		Mit HSS
Verschlusszeit	Alle Verschlusszeiten	Maximal 1/60 Sek.	1/60 Sek. bis Sync-Zeit	1/250 Sek.	1/500 Sek.	1/1000 Sek.	1/2000 Sek.	1/4000 Sek.
Blende
2,8	1,4 - 5	1,4 - 5	1 - 5	1 - 5	1 - 3,5	1 - 2,5	1 - 1,7	1 - 1,2
4	1 - 5	1 - 5	1 - 5	1 - 3,5	1 - 2,5	1 - 1,7	1 - 1,2	-
5,6	1 - 5	1 - 5	1 - 5	1 - 2,5	1 - 1,7	1 - 1,2	-	-

Einheit: m

• Bei den Entfernungen in der Tabelle oben wird die Verwendung von ISO 100 vorausgesetzt. Bei ISO 400 müssen die Entfernungen mit dem Faktor 2 multipliziert werden (bei einer Grenze von 5 m).
• Beim drahtlosen Blitzen wird die Blitzreichweite nicht im Datenfeld angezeigt.

Hinweise zum drahtlosen Blitzen

• Im Modus für drahtloses Blitzen können Sie keinen Blitzbelichtungs- oder Farbtemperaturmesser verwenden, da der integrierte Vorblitz der Kamera ausgelöst wird.
• Der Testblitz für das drahtlose Blitzen hängt vom gerade ausgewählten Testblitzmodus ab. Bei werden drei Blitze ausgelöst und bei vier Sekunden lang weitere Blitze hintereinander. In der Position HOLD wird ein Blitz ausgelöst.
• Der Ausleuchtwinkel des HVL-F56AM wird automatisch auf 24 mm eingestellt. Ein anderer Ausleuchtwinkel als 24 mm ist nicht zu empfehlen.
• Im Modus für drahtloses Blitzen wird die ADI-Messung deaktiviert und die P-TTL-Blitzbelichtungsmessung wird automatisch verwendet (S. 34). Stroboskopisches Blitzen kann nicht verwendet werden.
• Wenn in der Höhe ein weiterer drahtloser Blitz verwendet wird, können Sie in den benutzerdefinierten Einstellungen auch den Kanal wechseln, um Interferenzen zu verhindern (S. 52).
• Beim Fotografieren mit dem drahtlosen Blitz kann der Blitz in seltenen Fällen unbeabsichtigt durch statische Elektrizität oder elektromagnetische Störfelder ausgelöst werden.

Wenn der Blitz nicht verwendet wird, schalten Sie ihn mit der Taste ON/OFF aus.

Anbringen und Abnehmen des Ministänders

• Verwenden Sie den mitgelieferten Ministänder, wenn das Blitzgerät von der Kamera getrennt aufgestellt wird.
• Mit den Bohrungen für ein Stativgewinde am Ministänder können Sie das Blitzgerät auch an einem Stativ befestigen.

Anbringen

Abnehmen

[1] Fotografieren mit drahtlosem Blitz

Bei einem von der Kamera getrennt aufgestellten Blitzgerät wird das Licht vom integrierten Blitz als Signal verwendet.

1 Bringen Sie das Blitzgerät an der Kamera an und schalten Sie Blitzgerät und Kamera ein. 2 Stellen Sie an der Kamera das drahtlose Blitzen ein.

• Wenn Sie an der Kamera das drahtlose Blitzen einstellen, wird am Blitzgerät automatisch ebenfalls das drahtlose Blitzen eingestellt und WL wird im Datenfeld angezeigt.

Die Blitzkanaldaten werden an die Kamera übertragen.

3 Nehmen Sie das Blitzgerät von der Kamera ab und klappen Sie den in der Kamera integrierten Blitz auf. 4 Richten Sie die Kamera ein und blitzen Sie.

• Näheres dazu finden Sie auf Seite 38.

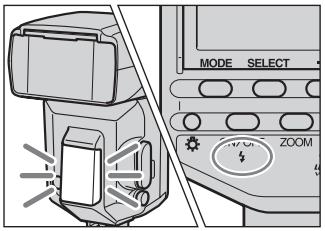

5 Vergewissern Sie sich, dass der integrierte Blitz und das Blitzgerät vollständig geladen sind.

• Leuchtet im Sucher, wenn der integrierte Blitz vollständig geladen ist.
• Das AF-Hilfslicht an der Vorderseite blinkt und an der Rückseite leuchtet, wenn das Blitzgerät vollständig geladen ist.

6 Prüfen Sie den Blitz anhand eines Testblitzes.

• Die Testblitzmethode hängt von der verwendeten Kamera ab. Einzelheiten dazu finden Sie in der Bedienungsanleitung zur Kamera.
• Wenn der Testblitz nicht funktioniert, ändern Sie die Position von Kamera, Blitzgerät und Motiv oder richten Sie den Empfänger für drahtlose Fernsteuersignale auf die Kamera.

7 Vergewissern Sie sich nochmals, dass der integrierte Blitz und das Blitzgerät vollständig geladen sind, und drücken Sie den Auslöser, um das Foto aufzunehmen.

• Machen Sie keine Aufnahmen, wenn RATIO im Datenfeld angezeigt wird. In diesem Fall ist die Belichtung möglicherweise nicht korrekt.

[2] Einstellen des Modus für drahtloses Blitzen nur am Blitzgerät

Wenn Sie wie in Schritt [1] erläutert das drahtlose Blitzen einzeln konfiguriert haben und Sie dieselbe Kamera und dasselbe Blitzgerät weiterhin verwenden, ohne den Kanal für das drahtlose Blitzen zu ändern, dann können Sie das drahtlose Blitzen auch separat an Blitzgerät und Kamera einstellen.

Einstellen der Kamera:

Stellen Sie den Modus für drahtloses Blitzen ein.

Näheres schlagen Sie bitte in der mit der Kamera gelieferten Bedienungsanleitung nach.

Einstellen des Blitzgeräts:

1 Drücken Sie die Taste MODE, so dass TTL oder M angezeigt wird. 2 Drücken Sie die Taste SELECT so oft, bis „WL“ blinkt.

• Die aktuelle Einstellung „OFF“ für das drahtlose Blitzen wird ebenfalls angezeigt.

3 Drücken Sie die Taste + oder -, so dass „WL On“ blinkt. 4 Drücken Sie die Taste SELECT so oft, bis das Blinken aufhört.

Kabelverbindung zwischen Kamera und Blitzgerät

Mit den Verbindungskabeln FA-CC1AM (gesondert erhältlich) können Sie Blitzgeräte getrennt von der Kamera aufstellen und problemlos fotografieren. Dabei können bis zu vier Blitzgeräte zusammen angeschlossen werden. Wenn die Position des Blitzgeräts beim Fotografieren nicht mehr in erheblichem Maße von der Kamera abhängt, eröffnen sich Ihnen weitere Möglichkeiten, die verschiedensten Licht- und Schatteneffekte auf dem Motiv zu kreieren.

• Blitzgeräte mit Zubehöranschlüssen lassen sich direkt anschließen.

1 Nehmen Sie die Anschlussabdeckung ab. 2 Stecken Sie das Kabel in den Zubehöranschluss.

• In diesem Modus wird die ADI-Messung deaktiviert und die P-TTL-Vorblitzmessung wird automatisch verwendet (S. 34).
• Die Kurzzeitsynchronisation im Modus P kann nicht verwendet werden, wenn das Blitzgerät über das Verbindungskabel FA-CC1AM (gesondert erhältlich) mit der Kamera verbunden ist.
• An allen Blitzgeräten ist dieselbe Leistungsstufe eingestellt.

Einstellen der Leistungsstufe (LEVEL)

Die Leistungsstufe für den Blitz lässt sich einstellen.

1 Drücken Sie die Taste SELECT, so dass „LEVEL“ im Datenfeld angezeigt wird.

Die aktuelle Leistungsstufe wird angezeigt. - Dieser Schritt ist nicht erforderlich, wenn manuelles Blitzen ausgewählt wird. Fahren Sie mit Schritt 2 fort.

2 Wählen Sie mit der Taste + oder - die einzustellende Leistungsstufe aus.

• Beim Fotografieren mit TTL oder manuellem Blitzen stehen folgende Leistungsstufen zur Auswahl: 1/1, 1/2, 1/4, 1/8, 1/16, 1/32
• Beim Fotografieren mit stroboskopischen Blitzen stehen folgende Leistungsstufen zur Auswahl: 1/8, 1/16, 1/32

3 Drücken Sie die Taste SELECT.

• Wenn die Leistungsstufe geändert wird, ändert sich auch die im Datenfeld angezeigte Entfernung entsprechend.
• Die Leistungsstufe kann für das Fotografieren mit TTL (TTL), mit manuellem Blitz und mit stroboskopischen Blitzen (MULT) getrennt eingestellt werden.
• Beim Fotografieren mit TTL-Blitz wird die höchste Leistungsstufe eingestellt.
• Wenn die Leistungsstufe beim Fotografieren mit manuellem Blitz auf 1/1 eingestellt ist, wird der Blitz mit voller Leistung ausgelöst. Leistungsstufenbereiche (z. B. 1/1 → 1/2) entsprechen Blendenbereichen (z. B. F4 → 5,6).

Stroboskopisches Blitzen (MULTI)

Bei dieser Funktion wird der Blitz mehrmals hintereinander ausgelöst, solange der Verschluss geöffnet ist (stroboskopisches Blitzen). Mit dem stroboskopischen Blitzen können die Bewegungen eines Motivs für Bewegungsstudien auf einem Bild eingefangen werden.

• Für das Fotografieren mit stroboskopischen Blitzen muss an der Kamera der Modus M eingestellt werden.

Das stroboskopische Blitzen steht nur zur Verfügung, wenn die Kamera den Modus M unterstützt.

1 Stellen Sie an der Kamera den Modus M ein. 2 Drücken Sie die Taste MODE, so dass (MULT) im Datenfeld angezeigt wird.

3 Drücken Sie die Taste SELECT, so dass „Hz“ blinkt.

• Die aktuelle Frequenz (Blitze pro Sekunde) für das stroboskopische Blitzen wird im Datenfeld angezeigt.

4 Wählen Sie mit der Taste + oder - die Blitzfrequenz aus.

• Folgende Blitzfrequenzen stehen zur Verfügung: 100, 50, 40, 30, 20, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1
• Halten Sie die Taste + oder - gedrückt, um die Werte schneller durchlaufen zu lassen.

5 Drücken Sie die Taste SELECT, so dass „TIMES" blinkt.

• Im Datenfeld wird die aktuelle Anzahl an Blitzen für das stroboskopische Blitzen angezeigt.

6 Wählen Sie mit der Taste + oder - die Anzahl der Blitze aus.

• Folgende Werte für die Anzahl an Blitzen stehen zur Verfügung: --, 40, 35, 30, 25, 20, 15, 10, 9, 8, 7, 6, 5, 4, 3, 2
• Halten Sie die Taste + oder - gedrückt, um die Werte schneller durchlaufen zu lassen.
• Wenn „—“ ausgewählt ist, werden Blitze mit der eingestellten Frequenz ausgelöst, solange der Verschluss geöffnet ist.

7 Drücken Sie die Taste SELECT, so dass „LEVEL" im Datenfeld blinkt.

Die aktuelle Leistungsstufe wird angezeigt.

8 Wählen Sie mit der Taste + oder - die einzustellende Leistungsstufe aus.

• Folgende Leistungsstufen stehen zur Verfügung: 1/8, 1/16, 1/32

9 Drücken Sie die Taste SELECT.

10 Stellen Sie Verschlusszeit und Blende ein.

• Die für die ausgewählte Blitzfrequenz und Anzahl an Blitzen geeignete Verschlusszeit lässt sich folgendermaßen berechnen: Anzahl an Blitzen (TIME) ÷ Blitzfrequenz (Hz) ≤ Verschlusszeit. Wenn beispielsweise zehn Blitze und 5 Hz ausgewählt sind (10 ÷ 5 = 2), ist eine Verschlusszeit von mindestens zwei Sekunden erforderlich.

11 Wenn der Blitz vollständig geladen ist, drücken Sie zum Aufnehmen des Fotos den Auslöser.

• Die Belichtung, bei der mit einem einzelnen Blitz die richtige Belichtung erzielt wird, wird im Datenfeld angezeigt.
• Um Verwacklungen zu vermeiden, empfiehlt es sich, für das Fotografieren mit stroboskopischen Blitzen ein Stativ zu verwenden.
• Wenn der Drehschalter zum Auswählen des Testblitzmodus auf 4 oder HOLD steht, werden Testblitze mit der ausgewählten Frequenz/Anzahl/Leistungsstufe ausgelöst, solange die Taste für den Testblitz gedrückt wird.
• Wenn Sie benutzerdefinierte Einstellungen vornehmen, können Sie die Kamera für das Fotografieren mit stroboskopischen Blitzen einrichten, ohne den Modus M auszuwählen (S. 54).

Fortsetzung auf der nächsten Seite

Maximale Anzahl an Blitzen hintereinander

Die maximale Anzahl an hintereinander ausgelösten Blitzen beim stroboskopischen Blitzen wird durch die Batterieladung begrenzt. Betrachten Sie die Werte in den folgenden Tabellen als Richtwerte.

Mit Alkalibatterien

Leistungsstufe	Blitzfrequenz (Hz)
	100	50	40	30	20	10	9	8	7	6	5	4	3	2	1
1/8	3	4	4	4	5	5	5	5	5	6	6	7	7	7	10
1/16	5	6	7	8	8	9	9	10	10	10	10	10	15	20	40
1/32	10	10	10	15	15	20	20	20	25	30	40	40*	40*	40*	40*

Mit Nickel-Metall-Hydrid-Akkus (bei 1550 mAh)

Leistungsstufe	Blitzfrequenz (Hz)
	100	50	40	30	20	10	9	8	7	6	5	4	3	2	1
1/8	3	4	4	4	5	5	5	5	5	6	6	7	7	10	20
1/16	5	6	7	8	8	9	9	10	10	10	10	15	20	40	40*
1/32	10	15	15	15	15	20	25	25	30	40	40*	40*	40*	40*	40*

*40 bedeutet mehr als 40.

• Die maximale Anzahl an Blitzen hängt von Typ und Zustand der Batterien ab. Wenn das externe Batteriegehäuse FA-EB1AM (gesondert erhältlich) verwendet wird, erhöht sich die maximale Anzahl an Blitzen im Vergleich zu den oben angegebenen Werten.

Zurücksetzen auf die Standardeinstellungen

Drücken Sie die Tasten + und - gleichzeitig drei Sekunden lang.

Die meisten Blitzfunktionen werden auf die Standardeinstellungen

zurückgesetzt.

Funktion	Standardeinstellung	Seite
Blitzgerät ein/aus	On (Einschalteutomatik oder Ein)	13
Ausleuchtwinkel (Zoomreflektor)	Automatischer Zoom (85 mm)	19
Blitzmodus (TTL/M/MULTI)	TTL	32
Kurzzeitsynchronisation (HSS)	On	35
Drahtloses Blitzen (WL)	Off	37
Verhältnissteuerung (RATIO)*	Off	-
Leistungsstufe bei TTL/M (LEVEL)	1/1	44
Leistungsstufe bei stroboskopischen Blitzen (LEVEL)	1/32	49
Frequenz bei stroboskopischen Blitzen (Hz)	5	47
Blitzanzahl bei stroboskopischen Blitzen (TIMES)	10	48

• Die Funktion für diese Anzeige steht nicht zur Verfügung. Benutzerdefinierte Einstellungen werden nicht zurückgesetzt.

Benutzerdefinierte Einstellungen

Verschiedene Blitzeinstellungen können nach Bedarf individuell geändert werden.

Folgende fünf Optionen können eingestellt werden.

• Einstellung für den Kanal für das drahtlose Blitzen (Kanal 1 bis 4)
• Einheit für Blitzreichweite (m/ft)
• Dauer bis zum automatischen Ausschalten (4 Minuten/15 Minuten/60 Minuten/Funktion deaktiviert)
• Dauer bis zum automatischen Ausschalten beim drahtlosen Blitzen (60 Minuten/Funktion deaktiviert)
• Aufnahmemodi, in denen manuelles und stroboskopisches Blitzen möglich sind (nur Modus M/alle Modi)

1 Drücken Sie die Taste SELECT 3 Sekunden lang.

• Die erste Option (Einstellung für den Kanal für das drahtlose Blitzen) wird angezeigt.

2 Wählen Sie mit der Taste SELECT die Option aus und nehmen Sie mit der Taste + oder - die gewünschte Einstellung vor.

• Mit jedem Drücken der Taste SELECT werden die oben genannten fünf Optionen nacheinander im Datenfeld angezeigt (siehe folgende

1. Einstellung für den Kanal für das drahtlose Blitzen

Kanal 1

Kanal 2

Kanal 3

Kanal 4

1. Einheit für Blitzreichweite (m/ft)

Meter

Fuß

1. Dauer bis zum automatischen Ausschalten

4 Minuten

15 Minuten

60 Minuten

Funktion deaktiviert

1. Dauer bis zum automatischen Ausschalten beim drahtlosen Blitzen

60 Minuten

Funktion deaktiviert

1. Aufnahmemodi, in denen manuelles und stroboskopisches Blitzen möglich sind

Nur Modus M

Alle Modi

3 Drücken Sie die Taste MODE.

• Im Datenfeld erscheint wieder die ursprüngliche Anzeige.
• Wenn bei der benutzerdefinierten Einstellung der Option 3, 4 oder 5 eine andere als die Standardeinstellung gewählt wird, wird CUSTOM im Datenfeld weiterhin angezeigt.

• Wenn Sie den Kanal für das drahtlose Blitzen ändern (siehe 1. Einstellung für den Kanal für das drahtlose Blitzen), bringen Sie das Blitzgerät an der Kamera an und drücken Sie den Auslöser halb nach unten, um die Blitzkanaldaten an die Kamera zu übertragen.
• Wenn Sie „Alle Modi" auswählen (siehe 5. Aufnahmemodi, in denen manuelles und stroboskopisches Blitzen möglich sind), können Sie das manuelle und das stroboskopische Blitzen bei allen Aufnahmemodi verwenden.
• Wenn Sie mit diesen Funktionen in anderen Modi als dem Modus M fotografieren, wird möglicherweise keine gute Belichtung erzielt. Es empfiehlt sich, den Modus M auszuwählen.
• Die ausgewählten Einstellungen bleiben gespeichert, auch wenn das Blitzgerät ausgeschaltet wird oder die Batterien herausgenommen werden.

Zubehör

Zubehör bei Verwenden des Blitzgeräts getrennt von der Kamera

• Verbindungskabel FA-CC1AM

Anschlusschuh FA-CS1AM

• Verlängerungskabel FA-EC1AM

Kabel zum Anschlieben mehrerer Blitzgeräte FA-MC1AM

• Dreifachanschluss FA-TC1AM

Das Blitzgerät kann an einer beliebigen Stelle von der Kamera getrennt aufgestellt werden.

• Das Verbindungskabel lässt sich ohne Anschlusschuh direkt mit dem Zubehöranschluss am Blitzgerät verbinden.

Das Verbindungskabel FA-CC1AM lässt sich noch verlängern.

Wenn Sie die Blitzgeräte mit solchen Kabeln verbinden, können Sie beim Fotografieren mehrere Blitzgeräte gleichzeitig einsetzen.

Wenn Sie hier das Verbindungskabel FA-CC1AM oder das Verlängerungskabel FA-EC1AM anschließen, können Sie mit drei Blitzgeräten gleichzeitig fotografieren.

Fortsetzung auf der nächsten Seite

Externes Batteriegehäuse FA-EB1AM

Das externe Batteriegehäuse fasst sechs Batterien der Größe AA. Damit wird die Ladedauer um die Hälfte reduziert und die mögliche Anzahl hintereinander ausgelöster Blitze verdoppelt sich.

Hinweise zur Verwendung

Aufnahme

• Dieses Blitzgerät erzeugt sehr helles Licht. Verwenden Sie es also nicht direkt vor den Augen.

Batterien

• Je nach Temperatur- und Lagerbedingungen ist die im Datenfeld angezeigte Batterieladung möglicherweise niedriger als die tatsächliche Batterieladung. Die angezeigte Batterieladung wird korrigiert und zeigt den richtigen Wert an, wenn Sie den Blitz ein paar Mal verwendet haben. Wenn blinkt und damit anzeigt, dass der Blitz nicht verwendet werden kann, und Sie die Taste ON/OFF am Blitzgerät einige Male drücken, wird die Batterieladung möglicherweise wieder richtig angezeigt. Ist dies nicht der Fall, tauschen Sie die Batterien aus.
• Wenn Sie Lithiumbatterien verwenden und diese aufgrund hoher Temperatur oder ununterbrochenem Betrieb heiß werden, blinkt möglicherweise und der Blitz funktioniert eine Weile nicht. Warten Sie, bis die Batterien abgekühlt sind, bevor Sie den Blitz wieder verwenden.
• Bei Nickel-Metall-Hydrid-Akkus kann es zu einem plötzlichen Ladungsabfall kommen. Wenn zu blinken beginnt oder sich der Blitz beim Fotografieren nicht mehr auslösen lässt, laden Sie die Akkus oder tauschen Sie sie aus.
• Die Blitzfrequenz und die Anzahl hintereinander ausgelöster Blitze kann sich auch bei neuen Batterien von den in den Tabellen weiter oben angegebenen Werten unterscheiden. Dies hängt davon ab, wie viel Zeit seit der Herstellung der Batterien vergangen ist.

Temperaturen

• Das Blitzgerät kann bei Temperaturen zwischen 0°C und 40°C verwendet werden.
• Setzen Sie das Blitzgerät keinen extrem hohen Temperaturen (z. B. in einem in der Sonne geparkten Fahrzeug) und keiner hohen Feuchtigkeit aus.
• Bei niedrigen Temperaturen verlangsamt sich die Anzeige im Datenfeld, bei hohen Temperaturen wird die Anzeige dunkel. Bringen Sie das Blitzgerät in eine Umgebung mit normalen Temperaturen, wenn diese Probleme auftreten.
• Damit auf dem Blitzgerät keine Feuchtigkeit kondensiert, legen Sie es in eine luftdicht verschlossene Plastiktüte, wenn Sie es von einer kalten in eine warme Umgebung bringen. Warten Sie, bis es Raumtemperatur angenommen hat, bevor Sie es aus der Tüte nehmen.
• Die Batteriekapazität verringert sich bei niedrigen Temperaturen. Bewahren Sie Kamera und Ersatzbatterien in einer warmen Innentasche auf, wenn Sie bei Kälte aufnehmen. blinkt möglicherweise bei kalter Umgebung, auch wenn die Batterien noch nicht ganz leer sind. Die Batterien erholen sich wieder etwas, wenn sie sich bei normaler Umgebungstemperatur erwärmen können.
• Dieses Blitzgerät ist nicht wasserdicht. Wenn Sie es beispielsweise an einem Strand verwenden, achten Sie bitte darauf, dass es nicht mit Wasser oder Sand in Berührung kommt. Wenn das Blitzgerät mit Wasser, Sand, Staub oder Salz in Berührung kommt, kann es zu Fehlfunktionen kommen.

Wartung

Nehmen Sie das Blitzgerät von der Kamera ab. Reinigen Sie das Blitzgerät mit einem trockenen, weichen Tuch. Wenn das Blitzgerät mit Sand bedeckt ist und Sie über die Oberfläche wischen, wird diese beschädigt. Reinigen Sie das Blitzgerät in diesem Fall vorher vorsichtig mit einem Staubbläser. Bei hartnäckigen Verschmutzungen verwenden Sie ein leicht mit einer milden Reinigungslösung angefeuchtetes Tuch und wischen das Blitzgerät anschließend mit einem trockenen weichen Tuch trocken. Verwenden Sie auf keinen Fall Lösungsmittel wie Verdünnung oder Benzin, da diese die Oberfläche angreifen könnten.

Technische Daten

Leitzahl

Normales Blitzen (ISO 100)

Leistungsstufe	Eingestellter Ausleuchtwinkel (mm)
	17	24	28	35	50	70	85
1/1	18	30	32	38	44	50	56
1/2	12	21	22	26	31	35	38
1/4	9	15	16	19	22	25	27
1/8	6,4	10	11	13	15	17	19
1/16	4,5	7,5	8	9	11	12	13
1/32	3,2	5,3	5,7	6,7	7,8	8,8	9,7

Drahtloses Blitzen (ISO 100)

Leistungsstufe	Eingestellter Ausleuchtwinkel (mm)
	17	24	28	35	50	70	85
1/1	14	25	26	30	35	41	42

HSS-Blitzen (Blitzen mit HSS, ISO 100)

Frequenz/Wiederholung

	Alkalibatterien	Lithiumbatterien	Nickel-Metall-Hydrid-Akkus (1550 mAh)
Frequenz (Sek.)	0,2 - 11	0,2 - 13	0,2 - 8
Wiederholung (Mal)	90 - 3200	250 - 8000	80 - 2800

• Die Wiederholung gibt die ungefähre Anzahl an möglichen Blitzen an, bevor neue Batterien vollständig leer sind.

Ausleuchtwinkel

Ausleuchtwinkel	Eingestellter Ausleuchtwinkel (mm)
	17	24	28	35	50	70	85
Von unter nach oben (°)	115	60	53	45	34	26	23
Von links nach rechts (°)	125	78	70	60	46	36	31

Leistung bei 40 Blitze bei 5 Blitzen pro Sekunde ununterbrochenem (Normales Blitzen, Leistungsstufe 1/32, Nickel-Metall-Hydrid-Akkus)

AF-Hilfslicht Blitzsteuerung mit Vorblitz, TTL-Direktmessung, manuelles Blitzen

Blitzsteuerung Automatische Auslösung bei geringem Kontrast und schwacher Beleuchtung Für weiten Fokusbereich Reichweite (mit an α100 angebrachte 50-mm-Objektiv) Mitte: 0,5 m bis 10 m Randbereiche: 0,5 m bis 3 m

Abmessungen ca. 77,5 × 132 × 95,5 mm (B / H / T)

Gewicht ca. 370 g

Mitgeliefertes Blitzgerät (1), Ministänder (1), Tasche (1), Zubehör Anleitungen

Die in dieser Bedienungsanleitung erwähnten Funktionen unterliegen den Testbedingungen in unserem Unternehmen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Italienisch

Dieser Blitz ist nicht wasserdicht, spritzwassergeschützt oder staubdicht.

Standardeinstellungen wiederherstellen
