Tipo di prodotto	Flash esterno
Marca	SONY
Modello	HVL-F56AM
Dimensioni (L × A × P)	77,5 × 132 × 95,5 mm
Peso	370 g
Alimentazione	4 batterie AA (alcaline, litio o Ni-MH)
Numero guida	56 (a 85 mm, ISO 100, metri)
Copertura del flash	17 mm a 85 mm (zoom motorizzato)
Modalità di flash	TTL, manuale (M), lampi multipli (MULTI)
Sincro alta velocità (HSS)	Sì
Flash senza fili	Sì (WL)
Flash indiretto	Testa orientabile: su 90°, giù 7°, sinistra/destra 180°
Lampada pilota	Test, modellazione (continuo 4 s)
Illuminatore AF	Portata 0,5 m a 10 m (con obiettivo 50 mm f/1,0)
Temperatura di esercizio	0 °C a 40 °C
Manutenzione	Pulire con un panno morbido e asciutto. Evitare solventi.
Sicurezza	Non esporre all'acqua. Rimuovere le batterie in caso di inutilizzo. Non smontare.
Accessori inclusi	Flash, mini-supporto, custodia, set di documenti
Accessori opzionali	Cavo FA-CC1AM, slitta FA-CS1AM, cavo di prolunga FA-EC1AM, triplo connettore FA-TC1AM, adattatore batterie esterno FA-EB1AM

Domande frequenti - HVL-F56AM SONY

Come inserire le batterie nel flash HVL-F56AM?

Aprire il vano batterie, inserire 4 batterie AA (alcaline, litio o Ni-MH) rispettando le polarità indicate. Richiudere il vano e premere il tasto ON/OFF. Il test delle batterie viene visualizzato sul display. Verificare lo stato delle batterie: se l'icona lampeggia, sostituire le batterie.

Qual è la portata del flash in modalità automatica?

La portata dipende dall'apertura e dalla sensibilità ISO. Ad esempio, con apertura f/2,8 e ISO 100, la portata è di circa 1,5 m a 28 m. Premere a metà corsa il pulsante di scatto per visualizzare l'intervallo di distanze sul display del flash. In flash indiretto, la portata non viene visualizzata.

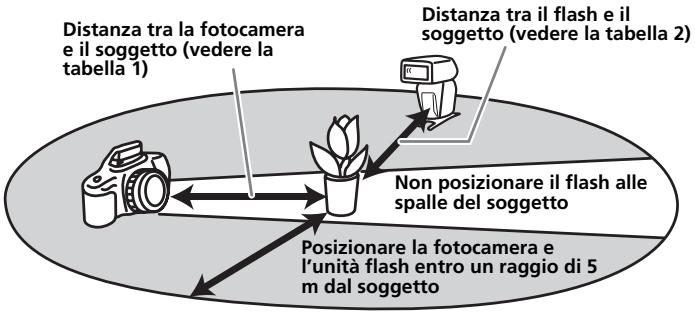

Come utilizzare il flash in modalità senza fili?

Impostare la fotocamera in modalità senza fili (il flash integrato funge da segnale). Scollegare il flash dalla fotocamera e posizionarlo nell'area grigia (distanza fotocamera-soggetto: 1-5 m, distanza flash-soggetto: 1-5 m). Il flash si imposta automaticamente in modalità WL. Ruotare la testa del flash per orientare il ricevitore verso la fotocamera. Utilizzare il test per verificare la connessione.

Cos'è la sincro alta velocità (HSS) e quando usarla?

La sincro alta velocità (HSS) consente di utilizzare il flash con tempi di scatto superiori alla normale sincronizzazione (solitamente 1/250 s). È utile all'aperto per usare una grande apertura (sfondo sfocato) o evitare la sovraesposizione. Attivare HSS tramite il tasto di selezione. La portata del flash è ridotta in modalità HSS.

Come regolare il livello di potenza in modalità manuale?

Selezionare la modalità manuale (M) premendo il tasto MODE fino a visualizzare M. Utilizzare i tasti + e - per scegliere il livello di potenza (1/1, 1/2, 1/4, 1/8, 1/16, 1/32). La distanza di corretta esposizione viene visualizzata sul display durante la messa a fuoco. Il livello di potenza influisce sulla portata del flash.

Come pulire il flash?

Rimuovere il flash dalla fotocamera. Utilizzare un panno morbido e asciutto per pulire la superficie. Per macchie ostinate, inumidire leggermente il panno con una soluzione detergente delicata, quindi asciugare con un panno asciutto. Non utilizzare mai solventi come diluente o benzina. In presenza di sabbia, soffiare prima con un soffiatore.

Cosa fare se il flash non si accende?

Verificare che le batterie siano inserite correttamente e in buono stato. Se il display rimane vuoto, rimuovere e reinserire le batterie rispettando la polarità. Premere nuovamente ON/OFF. Se il problema persiste, sostituire le batterie. In caso di malfunzionamento persistente, contattare un tecnico qualificato. Non smontare mai il flash.

Come utilizzare il flash in modalità lampi multipli?

Impostare la fotocamera in modalità manuale (M). Selezionare la modalità MULTI tramite il tasto MODE. Regolare la frequenza (Hz) da 1 a 100, il numero di lampi (TIMES) da 2 a 40 (o continuo) e il livello di potenza (1/8, 1/16, 1/32). Il tempo di scatto deve essere almeno uguale a numero lampi / frequenza. Utilizzare un treppiede per evitare mosso.

Il flash può essere utilizzato con un cavo di collegamento?

Sì, è possibile utilizzare il cavo staccato FA-CC1AM (opzionale) per collegare il flash alla fotocamera senza montaggio diretto. Collegare il cavo alla presa accessori del flash (dopo aver rimosso il coperchio). Ciò consente di posizionare il flash liberamente. Fino a 4 flash possono essere collegati con accessori aggiuntivi. Nota: la misurazione ADI è disattivata in questa modalità.

Quali sono gli accessori opzionali disponibili?

Gli accessori opzionali includono: il cavo staccato FA-CC1AM, la slitta staccata FA-CS1AM, il cavo di prolunga FA-EC1AM, il triplo connettore FA-TC1AM (per collegare più flash) e l'adattatore batterie esterno FA-EB1AM (per ridurre il tempo di ricarica e aumentare l'autonomia).

MANUALE UTENTE HVL-F56AM SONY

Istruzioni per l'uso

Istruzioni per l'uso

HVL-F56AM

Istruzioni per l'uso

Prima di utilizzare il prodotto, leggere attentamente il presente manuale e conservarlo per eventuali riferimenti futuri.

AVVERTENZA

Per ridurre il pericolo di incendi o scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità.

Prima di procedere allo smaltimento, applicare del nastro adesivo sui contatti delle pile al litio per evitare eventuali cortocircuiti e assicurarsi di rispettare le norme locali per lo smaltimento delle pile.

Tenere le pile o altri oggetti che potrebbero venire ingeriti lontano dalla portata dei bambini. Se un oggetto viene ingerito accidentalmente, consultare immediatamente un medico.

Rimuovere immediatamente le pile e non utilizzare il prodotto nei seguenti casi:

• se il prodotto cade o subisce un urto che causa l'esposizione delle parti interne.
• se il prodotto emette odore, calore o fumo anomali.

Non smontare il prodotto. Se un circuito ad alta tensione al suo interno viene toccato, potrebbero verificarsi scosse elettriche.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

Durante l'uso dell'apparecchio fotografico, si raccomanda di seguire sempre le precauzioni per la sicurezza di base, incluse quelle riportate di seguito.

Prima di utilizzare il prodotto, leggere attentamente tutte le istruzioni.

Se l'apparecchio viene utilizzato da bambini o in presenza

di bambini, si raccomanda di esercitare uno stretto controllo. Non lasciare l'apparecchio incustodito durante l'uso.

Fare attenzione a non toccare le parti surriscaldate per evitare ustioni.

Non utilizzare l'apparecchio con un cavo danneggiato o se l'apparecchio stesso è caduto o danneggiato, fino a quando non sia stato esaminato da personale tecnico qualificato.

Prima di riporre l'apparecchio, lasciarlo raffreddare completamente. Avvolgere il cavo attorno all'apparecchio evitando di stringere prima di riporlo.

Per ridurre il rischio di scosse elettriche, non immergere il presente apparecchio in acqua o in altri liquidi.

Per ridurre il rischio di scosse elettriche, non smontare l'apparecchio. Nel caso in cui l'apparecchio necessiti di assistenza tecnica o riparazioni, rivolgersi a personale tecnico qualificato. Se viene riassemblato in modo errato, l'apparecchio potrebbe causare scosse elettriche al successivo uso.

L'uso di accessori non approvati dal produttore potrebbe causare il rischio di incendi, scosse elettriche o ferite alle persone.

Se utilizzate in modo improprio, le pile potrebbero surriscaldarsi o esplodere.

Utilizzare solo i tipi di pila specificati in questo manuale delle istruzioni.

Assicurarsi di non installare le pile con la polarità (+ / - ) invertita.

Non esporre le pile al fuoco o a temperature elevate.

Non tentare di ricaricare (ad eccezione delle pile ricaricabili), cortocircuitare o smontare le pile.

Non utilizzare contemporaneamente pile usate e nuove né tipi o marche di pila diversi.

CONSERVARE LE PRESENTI ISTRUZIONI

ATTENZIONE

Durante l'uso, assicurarsi di non toccare il lampeggiatore a scarica poiché potrebbe surriscaldarsi all'attivazione del flash.

Per i clienti in Europa

13/14

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Marchi di fabbrica

α è un marchio di fabbrica di Sony Corporation.

Indice

Caratteristica 6

Individuazione delle parti ....7

Pannello di controllo 8

Display dei dati 9

Operazioni preliminari

Inserimento delle pile 10

Applicazione e rimozione del flash 12

Accensione/spegnimento automatico del flash 13

Operazioni di base

Flash automatico programmato (operazioni di base) 14

Modi di registrazione 17

Applicazioni

Flash di prova/flash di anteprima 22

Flash con dissolvenza a rimbalzo 24

Riprese ravvicinate (dissolvenza a rimbalzo verso il basso) 27

Illuminatore del display dei dati 28

Illuminatore AF 29

Tasti del modo e di selezione ... 30

Flash manuale (M) 32

Sincronizzazione rapida (HSS) 35

Modo flash penza fili (WL) 37

Collegamento della fotocamera e del flash mediante cavo ... 43

Impostazione del livello di intensità (LEVEL) 44

Flash multiplo (MULTI) 46

Ripristino delle impostazioni predefinite 51

Impostazione personalizzata 52

Informazioni aggiuntive

Accessori 55

Note sull'uso 57

Manutenzione 58

Caratteristiche tecniche.....59

Prima dell'uso

Per ulteriori informazioni, consultare le istruzioni per l'uso della fotocamera.

Il presente flash non è a prova di polvere, spruzzi o acqua. Non collocare il flash nei seguenti luoghi

Indipendentemente dal fatto che lo si utilizzi o meno, non collocare il flash nei luoghi descritti di seguito. Diversamente, si potrebbero causare problemi di funzionamento.

• Se viene posizionato in luoghi soggetti alla luce solare diretta, ad esempio su cruscotti o in prossimità di condotti di aria calda, il flash potrebbe deformarsi o presentare problemi di funzionamento. Luoghi soggetti a vibrazioni eccessive. Luoghi soggetti a forte elettromagnetismo.
• Luoghi soggetti a sabbia eccessiva. Se utilizzato in luoghi quali in spiaggia o in altre aree sabbiose, assicurarsi di proteggere l'unità da polvere e sabbia. Diversamente, si potrebbero causare problemi di funzionamento.

Caratteristiche

• Il modello HVL-F56AM è un flash compatto con clip che fornisce un'ampia potenza di flash con un numero guida pari a 56 (posizione 85 mm, ISO 100·m). L'ampio pannello incorporato aumenta il raggio di copertura del flash fino a una lunghezza focale di 17 mm.
• Il modello HVL-F56AM assicura una misurazione flash ADI (Advanced Distance Integration) affidabile, quando utilizzato in combinazione con obiettivi compatibili.
• Il modello HVL-F56AM supporta la fotografia rapida sincronizzata alla sua. senza fili.

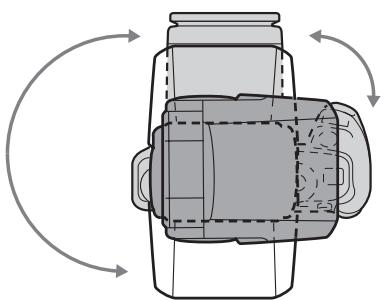

• La testa del flash può essere inclinata di 90° verso l'alto, di 180° verso sinistra e di 90° verso destra per la dissolvenza a rimbalzo del flash (con funzione di blocco) e di 108° verso il basso per riprese ravvicinate.
• Questa funzione potrebbe non essere disponibile su alcuni modelli di fotocamera.

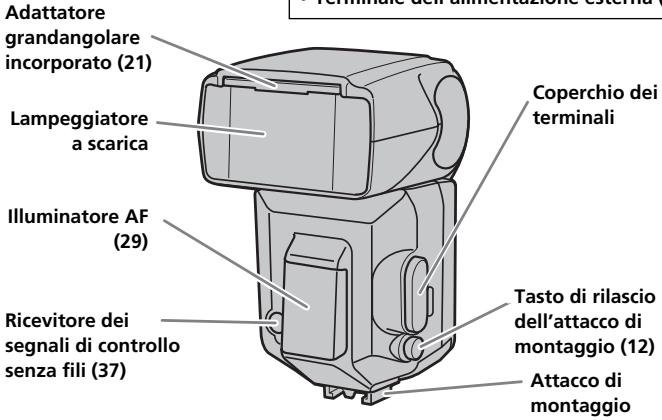

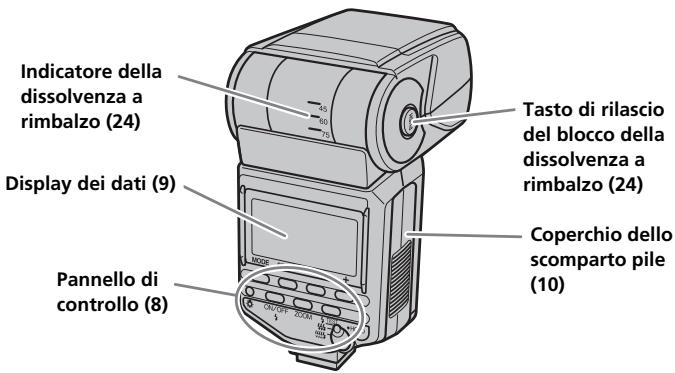

Individuazione delle parti

Terminale interno

• Terminale accessorio (43)
• Terminale dell'alimentazione esterna (56)

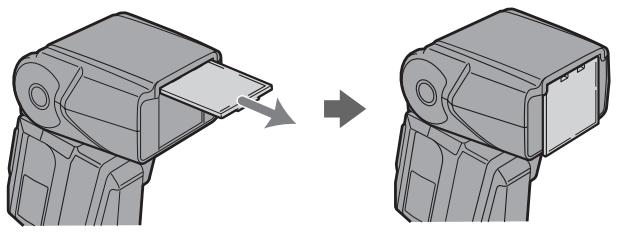

Prima dell'uso, rimuovere il foglio protettivo dalla parte anteriore dell'illuminatore AF.

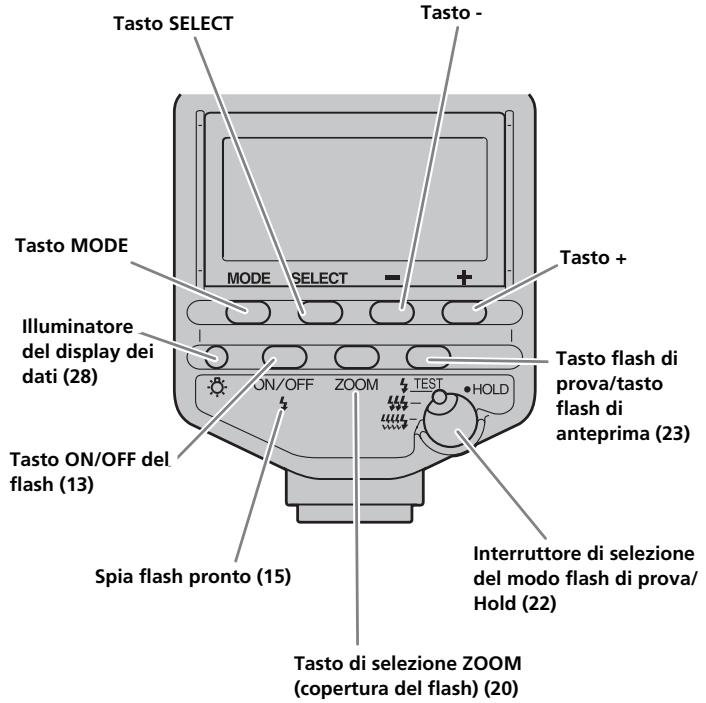

Pannello di controllo

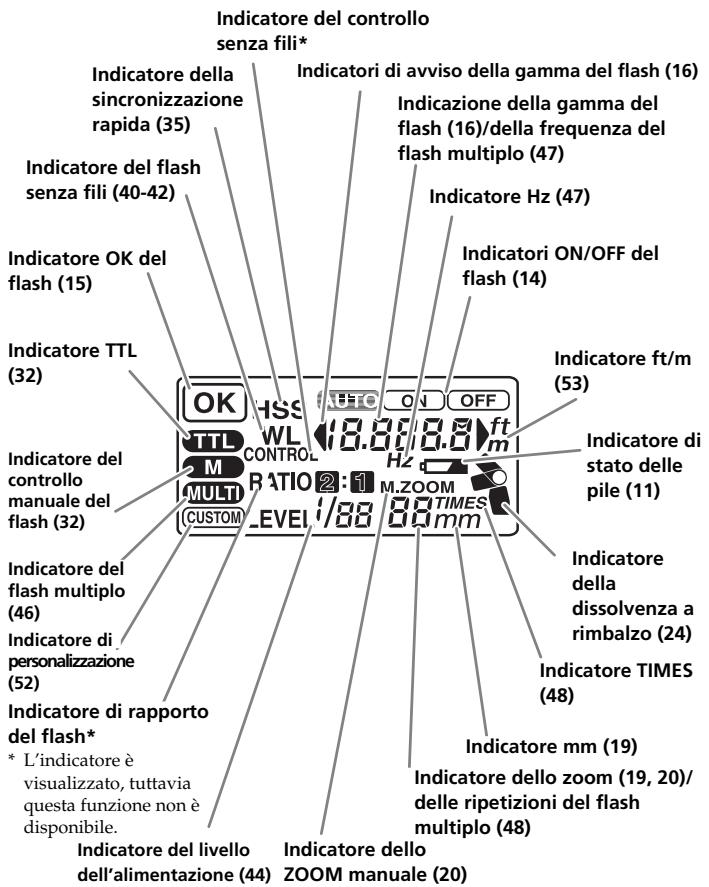

Display dei dati

Tutti gli indicatori riportati in questa pagina hanno uno scopo puramente illustrativo.

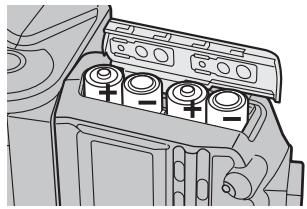

Inserimento delle pile

Il modello HVL-F56AM può essere alimentato dai seguenti tipi di pile: *Le pile non sono in dotazione.

• Quattro pile alcaline formato AA
• Quattro pile al litio formato AA
• Quattro pile ricaricabili all'idruro di nichel metallo (Ni-MH) formato AA

Assicurarsi di caricare le pile ricaricabili all'idruro di nichel metallo utilizzando il caricabatterie specificato.

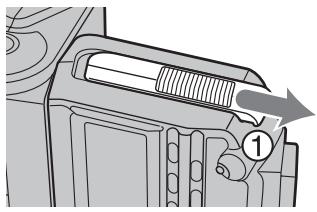

1 Aprire il coperchio dello scomparto pile come illustrato.

2 Inserire le pile nell'apposito scomparto come indicato nella figura.

3 Chiudere il coperchio dello scomparto pile.

• Eseguire la procedura opposta per aprire il coperchio dello scomparto pile.
• Sul display dei dati appare l'indicatore. Se tale indicatore non viene visualizzato, premere il tasto ON/OFF del flash

Verifica delle pile

Se le pile sono quasi scariche, sul display dei dati lampeggia l'indicatore.

Se lampeggia

Si consiglia di sostituire le pile. In questo stato è comunque possibile utilizzare il flash se l'indicatore (spia flash pronto) sulla parte posteriore dell'unità è illuminato.

Se lampeggia soltanto

Non è possibile utilizzare il flash. Inserire pile nuove.

• Se non appare alcuna indicazione quando viene premuto il tasto ON/OFF del flash, verificare l'orientamento delle pile.

Applicazione e rimozione del flash

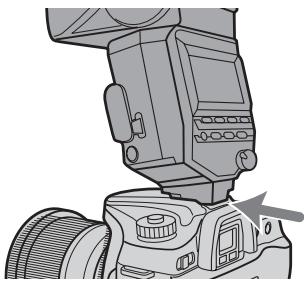

Applicazione del flash alla fotocamera

Inserire in modo saldo l'attacco di montaggio nella fotocamera fino a quando non si arresta.

• Il flash si blocca in posizione in modo automatico.
• Se il flash incorporato della fotocamera fuoriesce, assicurarsi di abbassarlo prima di applicare l'unità flash.

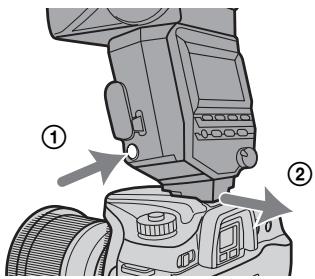

Rimozione del flash dalla fotocamera

Tenendo premuto il tasto di rilascio dell'attacco di montaggio ①, rimuovere il flash ②.

Accensione/spegnimento automatico del flash

Premere il tasto ON/OFF del flash situato sulla parte posteriore del flash.

Il flash si accende.

Quando il flash è acceso, sul display dei dati appare l'indicatore ON.

Se si preme il tasto ON/OFF mentre il flash è acceso, quest'ultimo si spegne e sul display dei dati appare (OFF).

L'indicatore OFF scompare dopo 8 secondi.

Spegnimento automatico

Se la fotocamera o il flash non vengono utilizzati per quattro minuti, l'alimentazione viene disattivata e gli indicatori del display dei dati scompaiono automaticamente per motivi di risparmio energetico.

• Nel modo flash dati (p. 37), gli indicatori del display dei dati scompaiono dopo 60 minuti.
• Le impostazioni personalizzate consentono di disattivare lo spegnimento automatico o di modificare l'intervallo di spegnimento automatico (p. 53).

Flash automatico programmato (operazioni di base)

1. Selezionare il modo P sulla fotocamera. 2. Premere il tasto ON/OFF del flash per visualizzare

• Durante l'uso della funzione del flash automatico, vengono visualizzati AUTO e ON. Durante l'uso della funzione del flash di riempimento, viene visualizzato solo ON.

3. Premere parzialmente il tasto dell'otturatore, quindi assicurarsi che il soggetto si trovi entro la gamma del flash.

• Per ulteriori informazioni sulla gamma del flash, vedere a pagina 16.

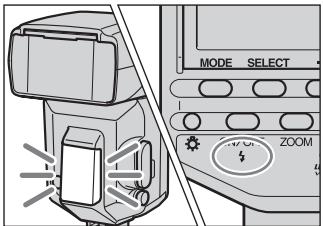

4. Quando il flash viene caricato, premere il tasto dell'otturatore per scattare una fotografia.

• Il flash viene caricato quando gli indicatori sulla parte posteriore dell'unità e nel mirino della fotocamera sono illuminati.

Una volta ottenuta l'esposizione corretta per la fotografia appena scattata, OK viene visualizzato sul display dei dati per circa quattro secondi.

• Se la fotografia viene scattata prima che il caricamento venga completato, risulterà sottoesposta.
• Se viene utilizzato il flash con timer automatico, premere il tasto dell'otturatore dopo aver verificato il caricamento del flash.
• Viene selezionata la funzione di flash automatico o di riempimento, a seconda della fotocamera in uso. Per ulteriori informazioni, consultare le istruzioni per l'uso della fotocamera.
• Se la fotocamera dispone del modo AUTO o di selezione della scena, tali modi vengono trattati come funzione di flash automatico programmato in questo documento.

Gamma del flash

Premere parzialmente il tasto dell'otturatore.

Sul display dei dati viene indicata la gamma del flash per l'esposizione corretta.

Assicurarsi che il soggetto si trovi entro questa gamma, quando si scatta la fotografia.

La gamma visualizzabile sul display dei dati è compresa tra 1,5 m e 28 m (0,7 m e 28 m per la funzione di dissolvenza a rimbalzo verso il basso; vedere a pagina 27). Se la distanza supera questa gamma, su uno dei lati del mirino viene visualizzato (o).

L'esposizione corretta si ottiene con una distanza inferiore a 1,5 m.

L'esposizione corretta si ottiene con una distanza compresa tra 8 m e 28 m o superiore.

• La gamma del flash non viene visualizzata durante l'uso della funzione di dissolvenza a rimbalzo del flash verso l'alto e verso sinistra o destra, durante l'uso del flash senza fili o durante l'uso di cavi esterni della fotocamera.
• Se si scattano fotografie oltre il limite minimo della gamma del flash, è possibile che l'immagine appaia sottoesposta anche se è visualizzato o che la relativa parte inferiore risulti scura. Assicurarsi di scattare fotografie entro la gamma del flash indicata.

Modi di registrazione

Fotografia con flash in modalità priorità dei diaframmi (A)

1 Selezionare la modalità A sulla fotocamera. 2 Premere il tasto ON/OFF del flash per visualizzare ON.

• Viene selezionato il flash di riempimento.

3 Impostare l'apertura, quindi effettuare la messa a fuoco del soggetto.

• Ridurre l'apertura (ovvero, aumentare il valore f-stop) per ridurre la portata del flash oppure aumentare l'apertura (ovvero, ridurre il valore f-stop) per aumentare tale portata.
• La velocità dell'otturatore viene impostata in modo automatico.

4 Premere il tasto dell'otturatore una volta completato il caricamento del flash.

Fotografia con flash in modalità priorità dei tempi (S)

1 Selezionare la modalità S sulla fotocamera. 2 Premere il tasto ON/OFF del flash per visualizzare ON.

• Viene selezionato il flash di riempimento.

3 Impostare la velocità dell'otturatore, quindi effettuare la messa a fuoco del soggetto. 4 Premere il tasto dell'otturatore una volta completato il caricamento del flash.

Fotografia con flash in modalità di esposizione manuale (M)

1 Selezionare la modalità M sulla fotocamera. 2 Premere il tasto ON/OFF del flash per visualizzare ON.

• Viene selezionato il flash di riempimento. 3 Impostare l'apertura e la velocità dell'otturatore, quindi effettuare la messa a fuoco del soggetto.
• Ridurre l'apertura (ovvero, aumentare il valore f-stop) per ridurre la portata del flash oppure aumentare l'apertura (ovvero, ridurre il valore f-stop) per aumentare tale portata. 4 Premere il tasto dell'otturatore una volta completato il caricamento del flash.

Quando si scatta una fotografia, il flash imposta automaticamente la copertura dello zoom in base a una gamma di lunghezze focali compresa tra 24 mm e 85 mm (zoom automatico). Normalmente, non è necessario impostare manualmente la copertura dello zoom.

Lunghezza focale di 24 mm

Lunghezza focale di 85 mm

• Premere parzialmente il tasto dell'otturatore per visualizzare la copertura dello zoom impostata automaticamente.

• La copertura dello zoom automatico viene impostata come riportato di seguito:

Lunghezza facale utilizzata	Copertura
24 mm - 27 mm	24 mm
28 mm - 34 mm	28 mm
35 mm - 49 mm	35 mm
50 mm - 69 mm	50 mm
70 mm - 84 mm	70 mm
85 mm o superiore	85 mm

• Se viene utilizzato un obiettivo con lunghezza focale inferiore a 24 mm con la funzione di zoom automatico, l'indicazione "24 mm" lampeggia. In questo caso, si consiglia di utilizzare l'adattatore grandangolare incorporato (p. 21), onde evitare la formazione di aree scure ai bordi dell'immagine.

Zoom manuale

È possibile impostare manualmente la copertura dello zoom, indipendentemente dalla lunghezza focale dell'obiettivo in uso.

Premere il tasto ZOOM per visualizzare la copertura di zoom desiderata.

• La copertura dello zoom cambia nell'ordine riportato di seguito.

Zoom automatico → 24 mm → 28 mm → 35 mm → 50 mm → 70 mm → 85 mm

• Se lo zoom viene impostato manualmente, "M.ZOOM" appare sopra il valore di copertura dello zoom.

• Se la copertura dello zoom è impostata su un valore inferiore a quello della lunghezza focale dell'obiettivo in uso, i bordi dello schermo diventano scuri.

Adattatore grandangolare incorporato (angolazione zoom da 17 mm)

Estraendo l'ampio pannello incorporato è possibile aumentare la copertura del flash fino a una lunghezza focale di 17 mm.

Estrarre l'adattatore.

• Nell'area relativa alla copertura dello zoom sul display dei dati viene visualizzato "17 mm". Viene inoltre visualizzata la gamma del flash.
• Dopo aver utilizzato l'adattatore grandangolare, assicurarsi di reinserirlo completamente.
• Durante la ripresa della parte anteriore di un soggetto piano a una lunghezza focale di circa 17mm, è possibile che i bordi dello schermo appaiano leggermente più scuri a causa della differenza tra le distanze focali del centro e dei bordi dello schermo stesso.
• Se viene utilizzato un obiettivo grandangolare con lunghezza focale inferiore a 17mm, i bordi dello schermo potrebbero apparire più scuri.

Flash di prova/flash di anteprima

Prima di scattare una fotografia, è possibile utilizzare uno o più flash di prova. Questa funzione è particolarmente utile per controllare le luci nelle fotografie con flash senza fili, quando il flash è separato dalla fotocamera.

• Il flash di anteprima viene utilizzato per controllare le ombre sul soggetto prima di scattare la fotografia.

1 Impostare l'interruttore di selezione del modo flash di prova/Hold sul modo desiderato.

Lampeggia una volta in corrispondenza del livello di luce impostato (da LEVEL 1/1 a 1/32).

• Utilizzare il modo flash di prova se durante il modo flash manuale viene impiegato un esposimetro (p. 32).
• Nel modo flash multiplo (p. 46), tenendo premuto il tasto del flash di prova, il flash lampeggia per il numero di volte impostato.

Lampeggia tre volte con una frequenza di due lampeggiamenti al secondo (Numero guida 5,6 a 24mm).

Utilizzato per verificare in modo approssimativo le ombre.

Lampeggia per 4 secondi con una frequenza di 40 lampeggiamenti al secondo (Numero guida 1,4 a 24mm).

• Particolarmente utile per verificare in modo dettagliato le ombre per la fotografia a distanza ravvicinata.

HOLD

Questa impostazione consente di impedire operazioni accidentali.

• Tutte le operazioni con il flash vengono bloccate, ad eccezione del tasto del flash di prova e dell'illuminatore del display dei dati. È possibile utilizzare la fotocamera per scattare fotografie.

2 Premere il tasto del flash di prova/di anteprima una volta completato il caricamento.

• Non premere il tasto dell'otturatore mentre viene utilizzato il flash. L'intensità delle ombre risulterà diversa rispetto a quella visualizzata durante lo scatto della fotografia vera e propria.
• Se il flash viene utilizzato in luoghi luminosi o in esterni oppure se viene utilizzato un flash con dissolvenza a rimbalzo, le ombre sono meno evidenti e per questo motivo la verifica risulta più complessa.

Flash con dissolvenza a rimbalzo

Durante l'uso del flash per la ripresa di un soggetto con alle spalle una parete, su quest'ultima appaiono delle ombre molto accentuate. Puntando il flash verso il soffitto, è possibile illuminare il soggetto con luce riflessa, riducendo l'intensità delle ombre e producendo una luce più tenue sullo

schermo.

Flash con dissolvenza a rimbalzo

Flash standard

Ruotare il flash verso l'alto, verso sinistra o verso destra tenendo premuto il tasto di rilascio del blocco della dissolvenza a rimbalzo.

• Sul display dei dati appare l'indicatore della dissolvenza a rimbalzo.

Il flash può essere ruotato come riportato di seguito.

• Verso l'alto: 45°, 60°, 75°, 90°
• Verso il basso: 10° (vedere "Riprese ravvicinate" p. 27)
• Verso destra: 30°, 45°, 60°, 75°, 90°
• Verso sinistra: 30°, 45°, 60°, 75°, 90°, 120°, 150°, 180°
• Il blocco della dissolvenza a rimbalzo viene attivato in corrispondenza della posizione 0°. Quando il flash viene riportato sulla posizione originale, non è necessario premere il tasto di rilascio del blocco.
• Se il flash viene ruotato verso l'alto, verso sinistra o verso destra, la relativa gamma non viene visualizzata sul display dei dati. Viene inoltre annullato il modo di sincronizzazione rapida.
• Per riflettere la luce del flash, utilizzare un soffitto o una parete bianchi. Una superficie colorata potrebbe alterare la luce. Si consiglia di non utilizzare soffitti alti o superfici di vetro.

Regolazione dell'angolazione della dissolvenza a rimbalzo

L'uso simultaneo della luce diretta e della luce con dissolvenza a rimbalzo del flash produce un'illuminazione eterogenea. Determinare l'angolazione della dissolvenza a rimbalzo in base alla distanza della superficie riflettente, alla distanza tra la fotocamera e il soggetto e alla lunghezza focale dell'obiettivo e così via.

Se il flash viene indirizzato verso l'alto

Determinare l'angolazione facendo riferimento alla tabella riportata di seguito.

Lunghezza facale dell'obiettivo	Angolazione della dissolventa a rimbalzo
minimo 70 mm	45°
28 - 70 mm	60°
massimo 28 mm	75°, 90°

Uso della dissolvenza a rimbalzo verso sinistra e verso destra

Si consiglia di ruotare il flash di 90° per fare rimbalzare la luce lateralmente. Se viene utilizzata un'angolazione inferiore a 90°, occorre prestare particolare attenzione per assicurarsi che la luce diretta proveniente dal flash non illumini il soggetto.

Riprese ravvicinate (dissolvenza a rimbalzo verso il basso)

Se si scattano fotografie di soggetti a una distanza compresa tra 0,7 m e 1,5 m dalla fotocamera, inclinare leggermente il flash verso il basso per garantire l'illuminazione corretta.

Ruotare il flash verso il basso tenendo premuto il tasto di rilascio del blocco della dissolvenza a rimbalzo.

• Sul display dei dati appare l'indicatore della dissolvenza a rimbalzo verso il basso. L'angolo di rotazione è di 10°.

• Se si scattano fotografie a una distanza inferiore a 0,7 m, il flash non sarà in grado di coprire completamente il soggetto e la parte inferiore dell'immagine apparirà più scura. Utilizzare un flash per fotocamera esterno o macro.

Illuminatore del display dei dati

Consente di illuminare il display dei dati in condizioni di scarsa illuminazione.

Premere l'illuminatore del display dei dati.

• Il display dei dati si illumina per circa otto secondi. Se durante questo periodo di tempo viene utilizzato il flash, la durata dell'illuminazione aumenta.
• Premere di nuovo il tasto mentre il display dei dati è illuminato per disattivare l'illuminatore.

Illuminatore AF

In condizioni di scarsa illuminazione o quando il contrasto del soggetto è basso, premendo parzialmente il tasto dell'otturatore per la messa a fuoco automatica, la spia rossa sulla parte anteriore del flash si illumina. Si tratta dell'illuminatore AF utilizzato come supporto per la messa a fuoco automatica.

L'illuminatore AF funziona anche quando il flash è spento. - L'illuminatore AF della fotocamera non funziona quando viene utilizzato l'illuminatore AF del flash. - L'illuminatore AF non funziona se nel modo di messa a fuoco viene utilizzata la funzione AF continua (quando un soggetto in movimento viene messo a fuoco in modo continuo). - È possibile che l'illuminatore AF non funzioni nel caso in cui la lunghezza focale dell'obiettivo sia superiore a 300 mm. Il flash non funziona se viene rimosso dalla fotocamera.

Tasti del modo e di selezione

I tasti Mode (modo), Select (selezione), + e - consentono di selezionare le funzioni descritte alla pagina successiva.

Per selezionare le funzioni, attenersi alla procedura di base riportata di seguito. Per ulteriori informazioni, vedere le pagine corrispondenti.

1 Selezionare la voce principale utilizzando il tasto del modo. 2 Selezionare la voce secondaria utilizzando il tasto di selezione. 3 Effettuare l'impostazione mediante i tasti + e -. 4 Premere più volte il tasto di selezione* fino a quando il lampeggiamento non si arresta.

Voci selezionate con il tasting del modo	Voci selezionate con il tasting di selezione	Voci selezionate con i tasting + e - (le dati in corsivo indicano le impostazioni predefinite)
TTL (32)	HSS (35)	ON,OFF
	WL (37)	OFF,ON, CONTROL
	RATIO*	OFF, 2:1, 2:1*
	LEVEL (44)	1/1,1/2, 1/4, 1/8, 1/16, 1/32
M (32)	HSS (35)	ON,OFF
	WL (37)	OFF,ON
	LEVEL (44)	1/1,1/2, 1/4, 1/8, 1/16, 1/32
MULTI (46)	Hz	100, 50, 40, 30, 20, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1
	TIME	- - (illimitato), 40, 35, 30, 25, 20, 15,10,9,8,7,6,5,4,3,2
	LEVEL	1/8, 1/16, 1/32

Le cifre tra parentesi dopo le voci indicano i numeri di pagina.

• Tenendo contemporaneamente premuti i tasti + e - per tre secondi, vengono ripristinate le impostazioni predefinite (p. 51).
• Le impostazioni che non è possibile modificare non vengono visualizzate.
• L'indicatore è visualizzato, tuttavia questa funzione non è disponibile. Utilizzare l'impostazione OFF.

Flash manuale (M)

L'esposimetro TTL standard consente di regolare automaticamente l'intensità del flash per garantire l'esposizione corretta del soggetto. Il flash manuale fornisce un'intensità fissa, indipendentemente dalla luminosità del soggetto e dall'impostazione della fotocamera.

• Il flash manuale può essere utilizzato solo se la fotocamera è impostata sul modo M. Negli altri modi, viene selezionato automaticamente l'esposimetro TTL.
• Poiché il flash manuale non viene influenzato dal fattore di riflessione del soggetto, è consigliabile utilizzarlo con soggetti dotati di un fattore di riflessione eccessivamente elevato o ridotto.

Esposimetro TTL

Esposimetro manuale

1 Selezionare il modo M sulla fotocamera. 2 Premere il tasto di modo per visualizzare M sul display dei dati.

• I modi cambiano nel seguente ordine.

TTL, M, MULTI

3 Premere il tasto + o - per selezionare il livello di intensità da impostare.

• È possibile selezionare i livelli di intensità riportati di seguito. 1/1, 1/2, 1/4, 1/8, 1/16, 1/32
• Per ulteriori informazioni sull'impostazione del livello di intensità del flash, vedere a pagina 44.

• Premendo parzialmente il tasto dell'otturatore, sul display dei dati viene visualizzata la distanza che consente di ottenere l'esposizione corretta.

4.5 m

L'esposizione corretta si ottiene con una distanza inferiore a 1,5 m

28 m

L'esposizione corretta si ottiene con una distanza superiore a 28 m

• L'indicatore OK del flash non viene visualizzato quando si è scattato una fotografia utilizzando il flash manuale.
• Tramite le funzioni personalizzate, è possibile selezionare il flash manuale per impostare la fotocamera sul modo M (p. 53).

Continua alla pagina successiva

Flash TTL

Il flash manuale fornisce un'intensità fissa, indipendentemente dalla luminosità del soggetto e dall'impostazione della fotocamera. Il flash TTL* misura la luce del soggetto riflessa attraverso l'obiettivo.

Alcune fotocamere attivano l'esposimetro P-TTL, che aggiunge il flash preliminare all'esposimetro TTL, e l'esposimetro ADI, che aggiunge dati relativi alla distanza all'esposimetro P-TTL.

Questo flash definisce gli esposimetri P-TTL e ADI come flash TTL e visualizza TTL sul display dei dati.

^*TTL = Through The Lens

• La misurazione ADI può essere eseguita nel caso in cui venga utilizzato un obiettivo dotato di un codificatore delle distanze incorporato.

Prima di utilizzare la funzione di misurazione ADI, verificare se l'obiettivo dispone di un codificatore delle distanze incorporato consultando le caratteristiche tecniche nelle istruzioni per l'uso in dotazione con l'obiettivo.

Sincronizzazione rapida (HSS)

Sincronizzazione rapida

Flash standard

La sincronizzazione rapida elimina le limitazioni relative alla velocità di sincronizzazione del flash e consente di utilizzare quest'ultimo in base all'intera gamma di velocità dell'otturatore della fotocamera. La gamma di aperture selezionabile aumenta con la possibilità di scattare fotografie di ritratti con flash tramite un'apertura elevata, lasciando lo sfondo fuori messa a fuoco per evidenziare il soggetto ripreso. Anche se si scattano fotografie con un valore f-stop elevato nel modo A o M, quando lo sfondo è particolarmente luminoso e la fotografia risulta generalmente sovraesposta, è possibile regolare l'esposizione utilizzando l'otturatore rapido.

1 Premere il tasto di modo per visualizzare TTL o M sul display dei dati.

2 Premere il tasto di selezione per far lampeggiare l'indicazione "HSS".

• Lampeggia contemporaneamente l'impostazione di sincronizzazione rapida (Gn/GFF) selezionata.

Continua alla pagina successiva

3 Premere il tasto + o - per selezionare n.

4 Premere più volte il tasto di selezione fino a quando il lampeggiamento non si arresta.

• Sul display dei dati rimane visualizzato "HSS".
• Selezionando EFF mediante la procedura descritta in precedenza, il modo di sincronizzazione rapida viene annullato e non è più possibile impostare una velocità dell'otturatore superiore alla velocità di sincronizzazione.
• Si consiglia di scattare fotografie in luoghi luminosi. Se si scattano fotografie in luoghi scarsamente illuminati, la velocità dell'otturatore non supera la velocità di sincronizzazione, anche se è selezionato HSS.
• La gamma del flash con sincronizzazione rapida è inferiore a quella delle fotografie con flash standard. Prima di scattare la fotografia, assicurarsi che il soggetto si trovi entro la gamma del flash visualizzata.
• Non è possibile utilizzare la sincronizzazione rapida con la funzione di flash multiplo o di dissolvenza a rimbalzo verso l'alto, verso sinistra e verso destra.
• Durante l'uso di un esposimetro o di un misuratore del colore, non è possibile utilizzare il modo di sincronizzazione rapida, poiché interferisce con l'esposizione corretta. Selezionare EFF per disattivare tale modo oppure selezionare una velocità dell'otturatore inferiore alla velocità di sincronizzazione.

Velocità di sincronizzazione del flash

Le fotografie scattate con il flash sono generalmente associate alla velocità dell'otturatore massima, denominata velocità di sincronizzazione del flash. Questa limitazione non riguarda le fotocamere che supportano la ripresa con sincronizzazione rapida (HSS) (p. 35), poiché consentono di scattare fotografie con il flash in base alla velocità massima dell'otturatore della fotocamera.

Modo flash senza fili (WL)

Le fotografie scattate con il flash installato sulla fotocamera risultano piatte, come illustrato nell'illustrazione ①. In tal caso, rimuovere il flash dalla fotocamera e posizionarlo in modo da ottenere un effetto tridimensionale più marcato, come illustrato nell'illustrazione ②.

Per scattare questo tipo di fotografie utilizzando una fotocamera SLR (Single Lens Reflex), la fotocamera e l'unità flash vengono generalmente collegati tramite un cavo. Il presente flash elimina la necessità di impiegare un cavo per la trasmissione dei segnali all'unità flash utilizzando la luce del flash incorporato come segnale. L'esposizione corretta viene determinata automaticamente dalla fotocamera.

Flash standard

Flash senza fili

Gamma del flash senza fili

Il flash senza fili utilizza un segnale di luce proveniente dal flash incorporato come segnale di attivazione dell'unità flash esterna della fotocamera. Durante il posizionamento della fotocamera, del flash e del soggetto, attenersi alla procedura riportata di seguito.

• Scattare fotografie in interni scarsamente illuminati.
• Ruotando il lampeggiatore a scarica utilizzando la funzione di dissolvenza a rimbalzo del flash (p. 24) in modo tale che il ricevitore del segnale di controllo senza fili sia rivolto verso la fotocamera, è possibile favorire la ricezione del segnale proveniente dalla fotocamera da parte del flash.
• Posizionare il flash esterno entro l'area grigia della figura riportata di seguito.

Distanza tra la fotocamera, il flash HVL-F56AM e il soggetto

	Distanza tra la fotocamera e il soggetti (tabella 1)	Distanza tra il flash HVL-F56AM e il soggetti (tabella 2)
		Velocità diverse da HSS		HSS
Velocità dell'otturata	Tutte le velocità dell'ottura-tore	Massimo 1/60 sec	Da 1/60 alla velocità di sinc.	1/250 sec	1/500 sec	1/1000 sec	1/2000 sec	1/4000 sec
Apertura
2,8	1,4 - 5	1,4 - 5	1 - 5	1 - 5	1 - 3,5	1 - 2,5	1 - 1,7	1 - 1,2
4	1 - 5	1 - 5	1 - 5	1 - 3,5	1 - 2,5	1 - 1,7	1 - 1,2	-
5,6	1 - 5	1 - 5	1 - 5	1 - 2,5	1 - 1,7	1 - 1,2	-	-

Unità di misura: m

• Le distanze indicate nella tabella di cui sopra presuppongono l'uso di una sensibilità ISO 100. Se viene utilizzata una sensibilità ISO 400, è necessario moltiplicare le distanze per un fattore di due (presumendo un limite di 5m ).
• Durante l'uso del flash senza fili, la gamma del flash non viene visualizzata sul display dei dati.

Note sul flash senza fili

• Non è possibile utilizzare un esposimetro o un misuratore del colore nel modo flash senza fili, poiché il flash preliminare incorporato della fotocamera viene disattivato.
• Il flash di prova del flash senza fili è impostato sul modo flash di prova correntemente selezionato. Se viene utilizzato, si verificano tre lampeggiamenti che continuano per quattro secondi. Se viene impostata la posizione HOLD, si verifica un solo lampeggiamento.
• La posizione dello zoom del flash HVL-F56AM viene impostata automaticamente su 24mm . Si consiglia di non utilizzare posizioni dello zoom diverse da 24mm .
• Nel modo flash dati, la misurazione ADI viene disattivata, quando viene utilizzato automaticamente l'esposimetro P-TTL (p. 34).
• Non è possibile utilizzare il flash multiplo.
• Se nelle vicinanze viene utilizzato un altro flash senza fili, è possibile modificare il canale tramite le impostazioni personalizzate per evitare eventuali interferenze (p. 52).
• Se si scattano fotografie con il flash senza fili, in rari casi è possibile che quest'ultimo si spenga erroneamente, a causa dell'elettricità statica ambientale o di disturbi elettromagnetici.

Se il flash non viene utilizzato, spegnerlo mediante l'apposito tasto ON/OFF.

Installazione e rimozione del minisupporto

• Utilizzare il minisupporto quando l'unità flash non viene installata sulla fotocamera.
• È possibile installare l'unità flash su un treppiede utilizzando gli appositi fori per il collegamento del treppiede presenti sul minisupporto.

Installazione

Rimozione

[1] Riprese con il flash senza fili

Utilizzare esclusivamente un'unità flash esterna, impiegando come segnale la luce proveniente dal flash incorporato.

1 Installare il flash sulla fotocamera, quindi accendere il flash e la fotocamera. 2 Impostare la fotocamera sul modo flash senza fili.

• Impostando la fotocamera sul modo senza fili, il flash viene impostato automaticamente sullo stesso modo e sul display dei dati appare WL.

Le informazioni sul canale del flash vengono trasmesse alla fotocamera.

3 Rimuovere il flash dalla fotocamera, quindi sollevare il flash incorporato. 4 Impostare la fotocamera e il flash.

• Per ulteriori informazioni, vedere a pagina 38.

5 Assicurarsi che il flash incorporato e il flash siano completamente carichi.

• Quando il caricamento del flash incorporato è completato, nel mirino si illumina l'indicatore.
• Quando il caricamento del flash è completato, l'illuminatore AF sulla parte anteriore lampeggia e l'indicatore sulla parte posteriore si illumina.

6 Utilizzare il flash di prova per controllare il flash.

• La procedura del flash di prova varia in base alla fotocamera in uso. Per ulteriori informazioni, consultare le istruzioni per l'uso della fotocamera.
• Se il flash di prova non funziona, modificare la posizione della fotocamera, del flash e del soggetto oppure orientare il ricevitore del segnale di controllo senza fili verso la fotocamera.

7 Verificare di nuovo che il flash incorporato e il flash siano stati caricati completamente, quindi premere il tasto dell'otturatore per scattare la fotografia.

• Non scattare fotografie quando sul display dei dati è visualizzato RATIO. L'esposizione potrebbe non essere corretta.

[2] Impostazione del flash senza fili solo in base al flash

Una volta completata l'impostazione del flash senza fili al punto [1], se si continua a utilizzare la stessa combinazione di fotocamera e flash senza modificare il canale senza fili, è inoltre possibile impostare individualmente il flash e la fotocamera sul modo senza fili.

Impostazione della fotocamera:

Impostare sul modo flash senza fili.

Per ulteriori informazioni, consultare le istruzioni per l'uso della fotocamera.

Impostazione del flash:

1 Premere il tasto di modo per visualizzare TTL o M. 2 Premere più volte il tasto di selezione fino a quando "WL" non lampeggia. - Viene inoltre visualizzata l'impostazione senza fili corrente "OFF". 3 Premere il tasto + o - per far lampeggiare l'indicazione "WL On". 4 Premere più volte il tasto di selezione fino a quando il lampeggiamento non si arresta.

Collegamento della fotocamera e del flash mediante cavo

Utilizzando cavi esterni FA-CC1AM (opzionali), è possibile scattare fotografie con unità flash separate dalla fotocamera. È possibile collegare un massimo di quattro unità flash. La possibilità di scattare fotografie senza dover tenere conto della posizione del flash consente di creare una serie di effetti di ombra sul soggetto.

• Le unità flash dotate di terminali accessori possono essere collegate direttamente.

1 Rimuovere il coperchio dei terminali. 2 Collegare il cavo al terminale accessorio.

• In questo modo, la misurazione ADI viene disattivata e viene utilizzato automaticamente l'esposimetro TTL del flash preliminare (p.34).
• Se il flash è collegato mediante il cavo esterno FA-CC1AM (opzionale), non è possibile utilizzare la sincronizzazione rapida nel modo P.
• Tutte le unità flash sono impostate sullo stesso livello di intensità.

Impostazione del livello di intensità (LEVEL)

È possibile regolare il livello di intensità del flash.

1 Premere il tasto di selezione per visualizzare "LEVEL" sul display dei dati.

• Viene visualizzato il livello corrente.
• Se è selezionato il flash manuale, è possibile ignorare questo punto. Passare al punto 2.

2 Premere il tasto + o - per selezionare il livello di intensità da impostare.

• Per le fotografie con flash TTL o manuale, è possibile selezionare i seguenti livelli di intensità. 1/1, 1/2, 1/4, 1/8, 1/16, 1/32
• Per le fotografie con flash multiplo, è possibile selezionare i seguenti livelli di intensità. 1/8, 1/16, 1/32

3 Premere il tasto di selezione.

• Se il livello di intensità viene modificato, la distanza visualizzata sul display dei dati cambia di conseguenza.
• È possibile effettuare singolarmente le impostazioni del livello di intensità per le fotografie TTL, le fotografie con flash manuale M e le fotografie con flash multiplo MULTI.
• Per le fotografie con flash TTL, il livello di intensità viene regolato con il livello selezionato impostato sul valore massimo.
• Per le fotografie con flash manuale, se il livello di intensità è impostato su 1/1 , il flash si spegne in corrispondenza dell'intensità massima. La gamma del livello di intensità (ad esempio, 1/1 → 1/2 ) corrisponde alla gamma di aperture (ad esempio, F4 → 5,6 ).

Flash multiplo (MULTI)

Il flash si attiva per alcune volte perché l'otturatore è aperto (flash multiplo). Il flash multiplo consente di fotografare un soggetto in movimento per l'analisi successiva.

• Per utilizzare il flash multiplo, è necessario impostare la fotocamera sul modo M.

Il flash multiplo può essere utilizzato solo se la fotocamera supporta il modo M.

1 Impostare la fotocamera sul modo M. 2 Premere il tasto di modo per visualizzare multi sul display dei dati.

3 Premere il tasto di selezione per far lampeggiare l'indicazione "Hz".

• Sul display dei dati viene visualizzata la frequenza corrente del flash multiplo (lampeggiamenti al secondo).

4 Premere il tasto + o - per selezionare la frequenza del flash.

• È possibile selezionare le frequenze del flash riportate di seguito. 100, 50, 40, 30, 20, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1
• Tenere premuto il tasto + o - per cancellare il valore rapidamente.

5 Premere il tasto di selezione fino a quando "TIMES" non lampeggia.

• Sul display dei dati viene visualizzato il numero di lampeggiamenti del flash multiplo.

6 Premere il tasto + o - per selezionare il numero di lampeggiamenti.

• È possibile selezionare il numero di lampeggiamenti riportato di seguito. --, 40, 35, 30, 25, 20, 15, 10, 9, 8, 7, 6, 5, 4, 3, 2
• Tenere premuto il tasto + o - per cambiare il valore rapidamente.
• Se viene selezionato "--", i lampeggiamenti continuano alla frequenza impostata durante l'apertura dell'otturatore.

7 Premere il tasto di selezione fino a quando "LEVEL" non lampeggia sul display dei dati.

• Viene visualizzato il livello di intensità corrente.

8 Premere il tasto + o - per selezionare il livello di intensità da impostare.

• È possibile selezionare i livelli di intensità riportati di seguito. 1/8, 1/16, 1/32

9 Premere il tasto di selezione.

10 Impostare la velocità e l'apertura dell'otturatore.

• La velocità dell'otturatore viene calcolata come riportato di seguito, in base alla frequenza e al numero di lampeggiamenti selezionati. Numero di lampeggiamenti (TIME) ÷ Frequenza dei lampeggiamenti (Hz) ≤ Velocità dell'otturatore. Ad esempio, se sono stati selezionati dieci lampeggiamenti e 5 Hz, 10 ÷ 5 = 2 è necessaria una velocità dell'otturatore superiore a due secondi.

11 Quando il flash viene caricato completamente, premere il tasto dell'otturatore per scattare la fotografia.

• Sul pannello dei dati viene visualizzata la distanza in base a cui è possibile ottenere l'esposizione corretta mediante un solo lampeggiamento.
• Durante l'uso del flash multiplo, si consiglia di utilizzare un treppiede per evitare eventuali vibrazioni.
• Se l'interruttore di selezione è impostato su o su HOLD, il flash di prova lampeggia in base alla frequenza/al numero/al livello selezionati durante la pressione del tasto del flash di prova.
• Le impostazioni personalizzate consentono di impostare la fotocamera sul modo flash manuale perché la necessità di selezionare il modo M (p. 54).

Numero massimo di lampeggiamenti continui

Il numero massimo di lampeggiamenti continui durante l'uso del flash multiplo per scattare fotografie dipende dal livello di carica delle pile. Utilizzare i valori riportati di seguito come riferimento.

Con pile alcaline

Livello di intensità	Frequenza dei lampeggiamenti (Hz)
	100	50	40	30	20	10	9	8	7	6	5	4	3	2	1
1/8	3	4	4	4	5	5	5	5	5	6	6	7	7	7	10
1/16	5	6	7	8	8	9	9	10	10	10	10	10	15	20	40
1/32	10	10	10	15	15	20	20	20	25	30	40	40*	40*	40*	40*

Con pile ricaricabili all'idruro di nichel metallo (da 1550 mAh)

Livello di intensità	Frequenza dei lampeggiamenti (Hz)
	100	50	40	30	20	10	9	8	7	6	5	4	3	2	1
1/8	3	4	4	4	5	5	5	5	5	6	6	7	7	10	20
1/16	5	6	7	8	8	9	9	10	10	10	10	15	20	40	40*
1/32	10	15	15	15	15	20	25	25	30	40	40*	40*	40*	40*	40*

*40 indica un numero superiore a 40.

• Il numero massimo di lampeggiamenti varia in base al tipo di pila e al relativo stato. Se viene utilizzato l'adattatore per pile FA-EB1AM (opzionale), il numero massimo di lampeggiamenti aumenta e supera i valori indicati sopra.

Ripristino delle impostazioni predefinite

Tenere premuti contemporaneamente i tasti + e - per tre secondi.

La maggior parte delle funzioni viene ripristinata sulle impostazioni predefinite.

Voce	Impostazioni predefinite	Pagina
Accensione/spegnimento del flash	Attivato (Auto on o On)	13
Copertura del flash (zoom)	Zoom automatico (85 mm)	19
Modo flash (TTL/M/MULTI)	TTL	32
Sincronizzazione rapida (HSS)	On	35
Flashenza fili (WL)	Off	37
Controllo del rapporto (RATIO)*	Off	-
Livello di intensità nel modo TTL/M (LEVEL)	1/1	44
Livello di intensità nel modo flash multiplo (LEVEL)	1/32	49
Frequenza nel modo flash multiplo (Hz)	5	47
Ripetizione nel modo flash multiplo (TIMES)	10	48

• L'indicatore è visualizzato, ma questa funzione non è disponibile. L'impostazione personalizzata non viene ripristinata.

Impostazione personalizzata

È possibile modificare le varie impostazioni del flash, se necessario. È possibile modificare le cinque voci riportate di seguito. - Impostazione del canale senza fili (canali da 1 a 4) - Unità di misura della gamma del flash (m/ft) - Intervallo di spegnimento automatico (4 minuti/15 minuti/60 minuti/nessuno) - Intervallo di spegnimento automatico quando viene utilizzato il flash senza fili (60 minuti/nessuno) - Modi di registrazione in cui è possibile impostare il flash manuale e il flash multiplo (solo modo M/tutti i modi)

1 Tenere premuto il tasto di selezione per 3 secondi.

• Viene visualizzata la prima voce (impostazione del canale senza fili).

fili).

2 Premere il tasto di selezione per selezionare la voce, quindi premere il tasto + o - per selezionare l'impostazione desiderata.

• Ad ogni pressione del tasto di selezione, le cinque voci riportate in precedenza vengono visualizzate sul display dei dati (vedere la pagina successiva).

1. Impostazione del canale alla fili

Canale 1

Canale 2

Canale 3

Canale 4

2. Unità di misura della gamma del flash (m/ft)

m

ft

3. Intervallo di spegnimento automatico

4 minuti

15 minuti

60 minuti

nessuno

4. Intervallo di spegnimento automatico durante l'uso del flash

60 minuti

nessuno

5. Modi di registrazione in cui è possibile impostare il flash manuale e il flash multiplo

Solo modo M

Tutti i modi

3 Premere il tasto del modo.

• Viene visualizzato di nuovo il display dei dati originale.
• Se per la voce personalizzata 3, 4 o 5 viene selezionata un'impostazione diversa da quella predefinita, sul display dei dati rimane visualizzato (CUSTOM).

• Dopo aver modificato il canale del flash alla fili (vedere 1. Impostazione del canale alla fili), installare il flash sulla fotocamera, quindi premere parzialmente il tasto dell'otturatore per trasmettere le informazioni sul canale del flash alla fotocamera.
• Se viene selezionato "tutti i modi" (vedere 5. Modi di registrazione in cui è possibile impostare il flash manuale e il flash multiplo), è possibile scattare fotografie con il flash manuale e multiplo in tutti i modi di registrazione.
• Se si scattano fotografie in modi diversi dal modo M, è possibile che l'esposizione corretta non venga ottenuta. Si consiglia pertanto di utilizzare il modo M.
• Le impostazioni di selezione vengono mantenute anche se l'unità flash viene spenta o se le pile vengono rimosse.

Accessori

Accessori esterni della fotocamera

• Cavo esterno della fotocamera

FA-CC1AM

È possibile utilizzare il flash in qualsiasi posizione rispetto alla fotocamera, senza la necessità di installarlo su quest'ultima.

• Il cavo esterno della fotocamera può essere collegato direttamente al terminale accessorio del flash, senza utilizzare l'attacco esterno della fotocamera.

Attacco esterno della fotocamera FA-CS1AM

Prolunga FA-EC1AM

È possibile allungare ulteriormente il cavo esterno della fotocamera FA-CC1AM.

Cavo per più flash FA-MC1AM

Utilizzando questo cavo per collegare più flash, è possibile scattare fotografie utilizzando più unità flash.

• Connettore triplo FA-TC1AM

Collegando il cavo esterno della fotocamera FA-CC1AM o la prolunga FA-EC1AM, è possibile scattare fotografie utilizzando un massimo di tre flash contemporaneamente.

Adattatore per pile esterno FA-EB1AM

L'adattatore per pile esterno contiene sei pile formato AA. Esso consente di dimezzare il tempo di carica nonché di raddoppiare il numero di lampeggiamenti possibili.

Note sull'uso

Durante le riprese

• Poiché l'unità flash genera un fascio di luce molto potente, non deve essere puntata direttamente di fronte agli occhi.

Pile

• Il livello di carica delle pile visualizzato sul display dei dati potrebbe essere inferiore rispetto a quello effettivo, in base alla temperatura e alle condizioni di conservazione delle pile. Dopo che il flash è stato utilizzato per alcune volte, viene visualizzato il livello di carica delle pile corretto. Se lampeggia ad indicare che non è possibile utilizzare il flash, premere più volte il tasto ON/OFF del flash per visualizzare il livello di carica delle pile corretto. Se il livello di carica risulta insufficiente, sostituire le pile.
• Se durante l'uso di pile al litio queste ultime si surriscaldano a causa di temperature elevate o di un uso prolungato, è possibile che l'indicatore lampeggi e che il flash non funzioni per alcuni istanti. Prima di utilizzare di nuovo il flash, attendere che le pile si raffreddino.
• È possibile che le pile all'idruro di nichel metallo si scarichino improvvisamente. Se l'indicatore inizia a lampeggiare o se il flash non funziona più durante le riprese fotografiche, sostituire o ricaricare le pile.
• La frequenza e il numero dei lampeggiamenti offerti dalle nuove pile potrebbero essere diversi da quelli visualizzati nella tabella, a seconda del periodo di tempo trascorso dalla data di fabbricazione delle pile.

Temperatura

• Il flash può essere utilizzato ad una gamma di temperature compresa tra 0°C e 40°C.
• Non esporre il flash a temperature eccessivamente elevate (ad esempio, alla luce solare diretta all'interno di un'auto) o a umidità elevata.
• Se la temperatura diminuisce, i tempi di risposta del display dei dati risultano ridotti, mentre in presenza di temperature elevate, il display dei dati diventa più scuro. Se si verificano questi tipi di problema, riportare l'unità alla temperatura normale.
• Per evitare la formazione di condensa sul flash quando quest'ultimo viene trasportato da un ambiente freddo a uno caldo, inserirlo in una busta di plastica chiudendola ermeticamente. Attendere fino a quando non viene raggiunta la temperatura ambientale, quindi rimuovere il flash dalla busta.
• La capacità delle pile diminuisce in presenza di temperature basse. Tenere la fotocamera e le pile di riserva in un luogo caldo, ad esempio in una tasca, prima di scattare fotografie a temperature basse. In presenza di temperature basse, è possibile che l'indicatore lampeggi anche se le pile dispongono ancora di una certa quantità di energia. Quando vengono riportate alla normale temperatura di utilizzo, le pile riacquistano parte della relativa capacità.
• Il presente flash non è impermeabile. Se viene utilizzato in luoghi quali la pioggia, prestare attenzione che non entri in contatto con acqua o sabbia. Il contatto con acqua, sabbia o salsedine potrebbe causare problemi di funzionamento.

Manutenzione

Rimuovere il flash dalla fotocamera, quindi pulirlo utilizzando un panno morbido e asciutto. Se il flash è entrato in contatto con sabbia, assicurarsi di pulirlo con cura utilizzando un soffietto, onde evitare di graffiarne la superficie. In caso di macchie persistenti, pulire il flash con un panno morbido leggermente inumidito con una soluzione detergente neutra, quindi asciugarlo con un panno morbido e asciutto. Non utilizzare solventi aggressivi, quali trielina o benzene, onde evitare di danneggiare la superficie.

Caratteristiche tecniche

Numero guida

Flash standard (ISO 100)

Livello di intensità	Impostazione di copertura del flash (mm)
	17	24	28	35	50	70	85
1/1	18	30	32	38	44	50	56
1/2	12	21	22	26	31	35	38
1/4	9	15	16	19	22	25	27
1/8	6,4	10	11	13	15	17	19
1/16	4,5	7,5	8	9	11	12	13
1/32	3,2	5,3	5,7	6,7	7,8	8,8	9,7

Flash senza fili (ISO 100)

Livello di intensità	Impostazione di copertura del flash (mm)
	17	24	28	35	50	70	85
1/1	14	25	26	30	35	41	42

Flash HSS (flash con HSS, ISO 100)

Frequenza/Ripetizione

	Alcalina	Al litio	All'idruro di nichel (1550 mAh)
Frequenza (sec)	0,2 - 11	0,2 - 13	0,2 - 8
Ripetizione (volte)	90 - 3200	250 - 8000	80 - 2800

• Per ripetizione si intende il numero approssimativo di volte in cui è possibile utilizzare il flash prima dello scaricamento completo delle pile.

Copertura del flash

Copertura del flash	Impostazione di copertura del flash (mm)
	17	24	28	35	50	70	85
Dall'alto in basso (°)	115	60	53	45	34	26	23
Da sinistra a destra (°)	125	78	70	60	46	36	31

Prestazioni: 40 lampeggiamenti con 5 lampeggiamenti al secondo ininterrotti del flash (flash standard, livello di intensità 1/32, pile all'idruro di nickel metallo)

Illuminatore AF: Flash automatico in presenza di contrasto e luminosità ridotti. Per aree con messa a fuoco ampia. Gamma di funzionamento (con un obiettivo da 50 mm collegato a α100): Area centrale: da 0,5 m a 10 m. Aree periferiche: da 0,5 m a 3 m.

Controllo del flash: Controllo del flash tramite flash preliminare, misurazione diretta TTL, flash manuale.

Dimensioni 77,5× 132× 95,5mm (circa) (L / A / P)

Peso 370 g (circa)

Accessori inclusi: Flash (1), Minisupporto (1), Custodia (1), Corredo di documentazione stampata

Le funzioni descritte nelle presenti istruzioni per l'uso si basano sulle condizioni verificate durante la prova del prodotto.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
