HVL-F36AM - Flash esterno SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Flash esterno compatto
Marca / Modello	SONY HVL-F36AM
Dimensioni (L×A×P)	68 × 122 × 89 mm
Peso	260 g (senza pile)
Alimentazione	4 pile AA (alcaline, litio, Ni-MH)
Numero guida massimo (ISO 100, 85 mm)	36
Copertura del flash (zoom)	24 mm a 85 mm (auto e manuale)
Adattatore grandangolare incluso	Sì (17 mm)
Modalità di flash	Automatico (AUTO), Fill-flash, Sincronizzazione ad alta velocità (HSS), Flash indiretto, Flash senza cavo (WL)
Illuminatore AF	Sì (portata 0,5 m a 6 m con obiettivo 50 mm)
Durata di temporizzazione prima dello spegnimento automatico	4 min (montato) o 60 min (staccato), regolabile
Temperatura di utilizzo	0 °C a 40 °C
Manutenzione	Pulire con un panno morbido e asciutto; evitare solventi
Sicurezza	Non esporre all'acqua, non smontare, rischio di scossa elettrica
Articoli inclusi	Flash, mini-supporto, custodia, adattatore grandangolare, documentazione
Riparabilità	Affidare a un tecnico qualificato
Compatibilità	Fotocamere Sony con slitta standard

Domande frequenti - HVL-F36AM SONY

Come montare il flash HVL-F36AM sulla fotocamera?

Spingere saldamente il flash sulla slitta della fotocamera fino a quando scatta in posizione. Abbassare il flash integrato se è sollevato prima del montaggio. Per rimuovere, premere il pulsante di sblocco della slitta ed estrarre il flash.

Quali tipi di pile utilizzare con il HVL-F36AM?

Utilizzare 4 pile AA di tipo alcalino, litio o Ni-MH ricaricabile. Non mescolare diversi tipi o pile nuove e usate. Rispettare la polarità indicata nel vano.

Come attivare il flash senza cavo (WL)?

Impostare la fotocamera in modalità flash senza cavo. Il flash passa automaticamente in modalità WL e la spia si accende. Staccare il flash dalla fotocamera e sollevare il flash integrato. Assicurarsi che entrambi siano carichi. Utilizzare il test del flash per verificare la comunicazione.

Cosa fare se la spia di carica del flash lampeggia e il flash non funziona?

Indica che le pile sono scariche. Sostituire le pile con nuove o ricaricare le pile Ni-MH. Se la spia si accende fissa ma il flash non funziona, controllare il posizionamento delle pile e la polarità.

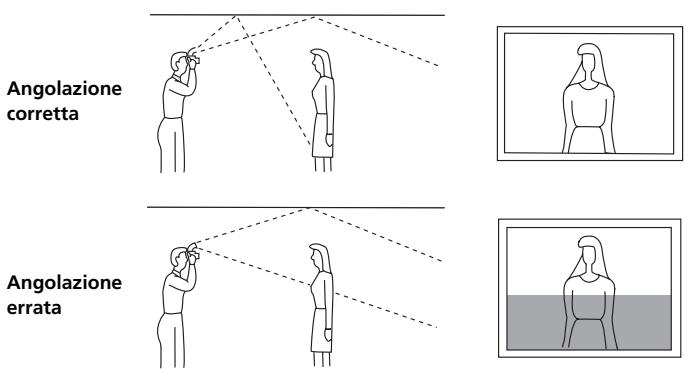

Come utilizzare il flash indiretto?

Orientare la testa del flash verso l'alto (posizioni 45°, 60°, 75° o 90°). La spia del flash indiretto si accende. Dirigere il flash verso un soffitto o una parete bianca per una luce morbida. Evitare superfici colorate che potrebbero creare una dominante.

Come impostare la sincronizzazione ad alta velocità (HSS)?

Premere il tasto HSS del flash. La spia HSS si accende. La sincronizzazione ad alta velocità consente di utilizzare tutte le velocità dell'otturatore, anche superiori alla velocità di sincronizzazione normale. La portata del flash è ridotta in modalità HSS.

Il flash non si accende dopo aver premuto ON/OFF, cosa fare?

Controllare che le pile siano installate correttamente e cariche. Se la spia non si accende, rimuovere e reinserire le pile. Se il problema persiste, il flash potrebbe essere difettoso, contattare un tecnico qualificato.

Come pulire il flash HVL-F36AM?

Utilizzare un panno morbido e asciutto per pulire le superfici. Per macchie ostinate, inumidire leggermente il panno con una soluzione detergente delicata, quindi asciugare con un panno asciutto. Non utilizzare mai solventi come benzina o diluente.

Qual è la portata del flash con l'adattatore grandangolare?

Con l'adattatore grandangolare (17 mm), la portata varia in base all'apertura e alla sensibilità ISO. Ad esempio, a ISO 100 e apertura f/2.8, la portata è da 1 a 4 metri. Consultare la tabella della portata nel manuale per le altre impostazioni.

Il flash si spegne automaticamente, come modificare la durata?

Premere il tasto ON/OFF del flash per 3 secondi. Le spie AUTO, ON e OFF si accendono. Utilizzare il tasto del flash senza cavo per selezionare il canale, quindi il tasto ZOOM per scegliere la durata (ad esempio, 4 min, 60 min o nessuno spegnimento automatico). Premere nuovamente ON/OFF per confermare.

MANUALE UTENTE HVL-F36AM SONY

Istruzioni per l'uso

Istruzioni per l'uso

HVL-F36AM

Italiano

Prima di utilizzare il prodotto, leggere attentamente il presente manuale e conservarlo per eventuali riferimenti futuri.

AVVERTENZA

Per ridurre il pericolo di incendi o scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità.

Prima di procedere allo smaltimento, applicare del nastro adesivo sui contatti delle pile al litio per evitare eventuali cortocircuiti e assicurarsi di rispettare le norme locali per lo smaltimento delle pile.

Tenere le pile o altri oggetti che potrebbero essere ingeriti lontano dalla portata dei bambini. Se un oggetto viene ingerito accidentalmente, consultare immediatamente un medico.

Rimuovere immediatamente le pile e non utilizzare il prodotto nei seguenti casi:

• se il prodotto cade o subisce un urto che causa l'esposizione delle parti interne.
• se il prodotto emette odore, calore o fumo anomali.

Non smontare il prodotto. Se un circuito ad alta tensione al suo interno viene toccato, potrebbero verificarsi scosse elettriche.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

Durante l'uso dell'apparecchio fotografico, si raccomanda di seguire sempre le precauzioni per la sicurezza di base, incluse quelle riportate di seguito.

Prima di utilizzare il prodotto, leggere attentamente tutte le istruzioni.

Se l'apparecchio viene utilizzato da bambini o in presenza di bambini, si raccomanda di esercitare uno stretto

controllo. Non lasciare l'apparecchio incustodito durante l'uso.

Fare attenzione a non toccare le parti surriscaldate per evitare ustioni.

Non utilizzare l'apparecchio con un cavo danneggiato o se l'apparecchio stesso è caduto o danneggiato, fino a quando non sia stato esaminato da personale tecnico qualificato.

Prima di riporre l'apparecchio, lasciarlo raffreddare completamente. Avvolgere il cavo attorno all'apparecchio evitando di stringere prima di riporlo.

Per ridurre il rischio di scosse elettriche, non immergere il presente apparecchio in acqua o in altri liquidi.

Per ridurre il rischio di scosse elettriche, non smontare l'apparecchio. Nel caso in cui l'apparecchio necessiti di assistenza tecnica o riparazioni, rivolgersi a personale tecnico qualificato. Se viene riassemblato in modo errato, l'apparecchio potrebbe causare scosse elettriche al successivo uso.

L'uso di accessori non approvati dal produttore potrebbe causare il rischio di incendi, scosse elettriche o ferite alle persone.

Se utilizzate in modo improprio, le pile potrebbero surriscaldarsi o esplodere.

Utilizzare solo i tipi di pila specificati in questo manuale delle istruzioni.

Assicurarsi di non installare le pile con la polarità (+/-) invertita.

Non esporre le pile al fuoco o a temperature elevate.

Non tentare di ricaricare (ad eccezione delle pile ricaricabili), cortocircuitare o smontare le pile.

Non utilizzare contemporaneamente pile usate e nuove né tipi o marche di pila diversi.

CONSERVARE LE PRESENTI ISTRUZIONI

ATTENZIONE

Durante l'uso, assicurarsi di non toccare il lampeggiatore a scarica poiché potrebbe surriscaldarsi all'attivazione del flash.

Per i clienti in Europa

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Marchi di fabbrica

α è un marchio di fabbrica di Sony Corporation.

Indice

Caratteristica 6 Individuazione delle parti 7 Pannello di controllo 8

Operazioni preliminari

Inserimento delle pile 9 Applicazione e rimozione del flash 11 Accensione/spegnimento automatico del flash 12

Operazioni di base

Flash automatico programmato (operazioni di base) 13 Modi di registrazione 16

Applicazioni

Copertura del flash con zoom 18 Flash con dissolvenza a rimbalzo 22 Illuminatore AF 25 Sincronizzazione rapida (HSS) 26 Modo flash senza fili (WL) 28 Intervallo di spegnimento automatico 35

Informazioni aggiuntive

Raggio d'azione del flash 37 Note sull'uso 39 Manutenzione 40 Caratteristiche tecniche 41

Prima dell'uso

Per ulteriori informazioni, consultare le istruzioni per l'uso della fotocamera.

Il presente flash non è a prova di polvere, spruzzi o acqua. Non collocare il flash nei seguenti luoghi

Indipendentemente dal fatto che lo si utilizzi o meno, non collocare il flash nei luoghi descritti di seguito. Diversamente, si potrebbero causare problemi di funzionamento.

• Se viene posizionato in luoghi soggetti alla luce solare diretta, ad esempio su cruscotti o in prossimità di condotti di aria calda, il flash potrebbe deformarsi o presentare problemi di funzionamento. Luoghi soggetti a vibrazioni eccessive Luoghi soggetti a forte elettromagnetismo
• Luoghi soggetti a sabbia eccessiva Se utilizzato in luoghi quali in spiaggia o in altre aree sabbiose, assicurarsi di proteggere l'unità da polvere e sabbia. Diversamente, si potrebbero causare problemi di funzionamento.

Caratteristiche

• Program Flash compatto che fornisce una potenza di flash con un numero guida massimo pari a 36 (posizione 85 mm, ISO 100 · m).
• Può essere utilizzato con obiettivi compatibili per attivare la misurazione flash ADI (Advanced Distance Integration), non influenzata dall'indice di riflessione dello sfondo o del soggetto.
• Consente la sincronizzazione rapida (HSS).
• Offre svariate funzioni, quali flash di dissolvenza a rimbalzo, ecc.

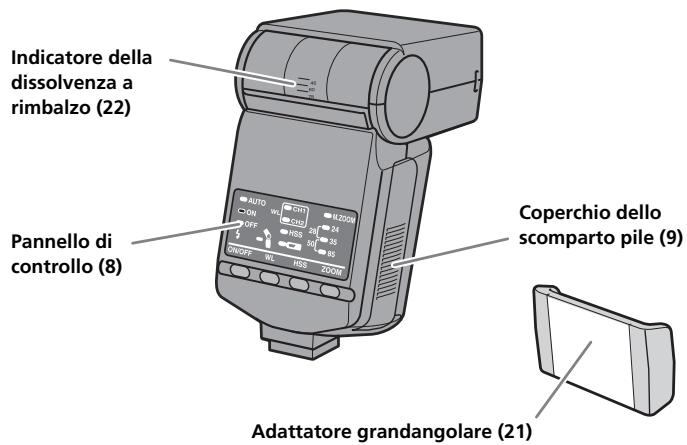

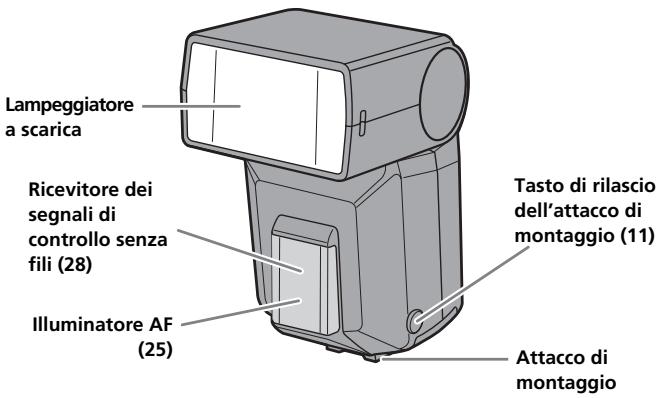

Individuazione delle parti

Prima dell'uso, rimuovere il foglio protettivo dalla parte anteriore dell'illuminatore AF.

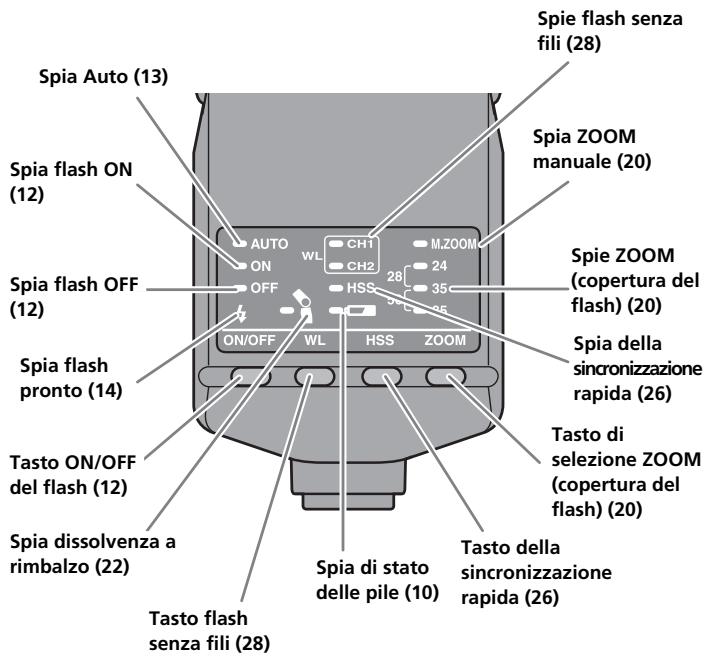

Pannello di controllo

Inserimento delle pile

Il modello HVL-F36AM può essere alimentato dai seguenti tipi di pile: *Le pile non sono in dotazione.

• Quattro pile alcaline formato AA
• Quattro pile al litio formato AA
• Quattro pile ricaricabili all'idruro di nichel metallo (Ni-MH) formato AA

Assicurarsi di caricare le pile ricaricabili all'idruro di nichel metallo utilizzando il caricabatterie specificato.

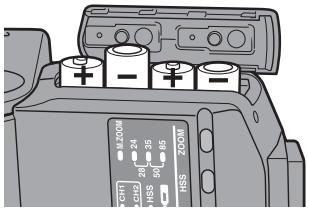

1 Aprire il coperchio dello scomparto pile come illustrato.

2 Inserire le pile nell'apposito scomparto come indicato nella figura.

3 Chiudere il coperchio dello scomparto pile.

• Eseguire la procedura opposta per aprire il coperchio dello scomparto pile.
• La spia sul pannello di controllo si accende. In caso contrario, premere il tasto ON/OFF del flash.

Verifica delle pile

Se le pile sono quasi scariche, la spia si accende o lampeggia sul pannello di controllo.

Spia spenta

Si consiglia di sostituire le pile. In questo stato è comunque possibile utilizzare il flash se la spia flash pronto sulla parte posteriore dell'unità è illuminata.

Solo spia lampeggiante

Non è possibile utilizzare il flash. Inserire pile nuove.

• Se non compare alcuna indicazione quando viene premuto il tasto ON/OFF del flash, verificare l'orientamento delle pile.

Applicazione e rimozione del flash

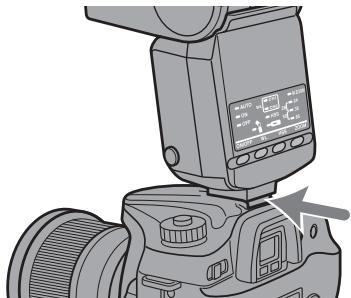

Applicazione del flash alla fotocamera

Inserire in modo saldo l'attacco di montaggio nella fotocamera fino a quando non si arresta.

• Il flash si blocca in posizione in modo automatico.
• Se il flash incorporato della fotocamera fuoriesce, assicurarsi di abbassarlo prima di applicare l'unità flash.

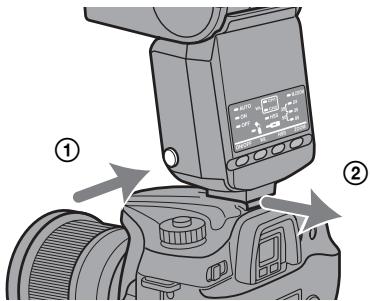

Rimozione del flash dalla fotocamera

Tenendo premuto il tasto di rilascio dell'attacco di montaggio ①, rimuovere il flash ②

Accensione/spegnimento automatico del flash

Premere il tasto ON/OFF del flash situato sulla parte posteriore del flash.

Il flash si accende.

• Se l'alimentazione del flash viene attivata, la spia flash ON sul pannello di controllo si accende.

Se si preme il tasto ON/OFF perché il flash è acceso, quest'ultimo si spegne e la spia flash OFF sul pannello di controllo si accende.

• La spia flash OFF si spegne dopo 8 secondi.

Spegnimento automatico

Se la fotocamera o il flash non vengono utilizzati per quattro minuti, l'alimentazione viene disattivata e gli indicatori sul pannello di controllo scompaiono automaticamente per motivi di risparmio energetico.

• Nel modo flash senza fili (p. 28), gli indicatori sul pannello di controllo scompaiono dopo 60 minuti.
• È possibile modificare l'intervallo di spegnimento automatico o disattivare lo spegnimento automatico (p. 35).

Flash automatico programmato (operazioni di base)

1 Selezionare il modo P sulla fotocamera. 2 Premere il tasto ON/OFF del flash per fare accendere le spie "AUTO" o "ON" oppure la spia "ON" sul pannello di controllo.

• Le spie "AUTO" e "ON" si accendono quando viene attivato il flash automatico. Quando invece viene attivato il flash di riempimento, si accende solo la spia "ON".

3 Quando il flash viene caricato, premere il tasto dell'otturatore per scattare una fotografia.

• Il flash viene caricato quando la spia flash pronto sul pannello di controllo dell'unità e l'indicatore nel mirino della fotocamera sono entrambi illuminati.

Una volta ottenuta l'esposizione corretta per la fotografia appena scattata, la spia flash pronto sul pannello di controllo lampeggia.

• Se la fotografia viene scattata prima che il caricamento venga completato, risulterà sottoesposta.
• Se viene utilizzato il flash con timer automatico, premere il tasto dell'otturatore dopo aver verificato il caricamento del flash.
• Viene selezionata la funzione di flash automatico o di riempimento, a seconda della fotocamera in uso. Per ulteriori informazioni, consultare le istruzioni per l'uso della fotocamera.
• Se la fotocamera dispone del modo AUTO o di selezione della scena, tali modi vengono trattati come funzione di flash automatico programmato in questo documento.
• Le seguenti tabelle indicano la distanza massima raggiunta dalla luce del flash (ossia, il raggio d'azione del flash).

Per ulteriori informazioni, vedere a pagina 37.

(unità di misura: m)

ISO100		Lunghezza focale (mm)
		24	28	35	50	85
Apertura	2,8	1-7	1-8	1-9	1-10	1-13
	4	1-5	1-5,5	1-6	1-7	1-9
	5,6	1-3,5	1-4	1-4,5	1-5	1-6,5

(unità di misura: m)

ISO400		Lunghezza focale (mm)
		24	28	35	50	85
Aperture	2,8	1-14	1-16	1-18	1-20	1,2-26
	4	1-10	1-11	1-12,5	1-15	1-18
	5,6	1-7	1-8	1-9	1-10	1-13

Modi di registrazione

Fotografia con flash a priorità di apertura (A)

1. Selezionare il modo A sulla fotocamera. 2. Premere il tasto ON/OFF del flash per disattivare la spia flash ON.

• Viene selezionato il flash di riempimento.

3. Impostare l'apertura, quindi effettuare la messa a fuoco del soggetto.

• Ridurre l'apertura (ovvero, aumentare il valore f-stop) per ridurre la gamma del flash oppure aumentare l'apertura (ovvero, ridurre il valore f-stop) per aumentare tale gamma.
• La velocità dell'otturatore viene impostata in modo automatico.

4 Premere il tasto dell'otturatore una volta completato il caricamento del flash.

Fotografia mediante flash con velocità dell'otturatore prioritaria (S)

1 Selezionare il modo S sulla fotocamera. 2 Premere il tasto ON/OFF del flash per disattivare la spia flash ON.

• Viene selezionato il flash di riempimento.

3 Impostare la velocità dell'otturatore, quindi effettuare la messa a fuoco del soggetto. 4 Premere il tasto dell'otturatore una volta completato il caricamento del flash.

Fotografia con flash nel modo di esposizione manuale (M)

1 Selezionare il modo M sulla fotocamera. 2 Premere il tasto ON/OFF del flash per disattivare la spia flash ON.

• Viene selezionato il flash di riempimento.

3 Impostare l'apertura e la velocità dell'otturatore, quindi effettuare la messa a fuoco del soggetto. - Ridurre l'apertura (ovvero, aumentare il valore f-stop) per ridurre la gamma del flash oppure aumentare l'apertura (ovvero, ridurre il valore f-stop) per aumentare tale gamma. 4 Premere il tasto dell'otturatore una volta completato il caricamento del flash.

Quando si scatta una fotografia, il flash imposta automaticamente la copertura dello zoom in base a una gamma di lunghezze focali compresa tra 24 mm e 85 mm (zoom automatico). Normalmente, non è necessario impostare manualmente la copertura dello zoom.

Lunghezza focale di 24 mm

Lunghezza focale di 24 mm

• Premere parzialmente il tasto dell'otturatore.

Se la copertura è impostata su 24 mm, 35 mm o 85 mm, la spia corrispondente si accende.

Ad esempio: 24 mm

Se la copertura è impostata su 28 mm o 50 mm, si accendono due spie.

Ad esempio: 28 mm

• La copertura dello zoom automatico viene impostata come riportato di seguito:

Lunghezza focale utilizzata	Copertura
24 mm - 27 mm	24 mm
28 mm - 34 mm	28 mm
35 mm - 49 mm	35 mm
50 mm - 84 mm	50 mm
85 mm o superiore	85 mm

• Se viene utilizzato un obiettivo con lunghezza focale inferiore a 24 con la funzione di zoom automatico, la spia "24 mm" lampeggia. In quel caso, si consiglia di utilizzare l'adattatore grandangolare (p. 21), onde evitare la formazione di aree scure ai bordi dell'immagine.

Zoom manuale

È possibile impostare manualmente la copertura dello zoom, indipendentemente dalla lunghezza focale dell'obiettivo in uso.

Premere il tasto ZOOM per visualizzare la copertura di zoom desiderata.

• La copertura dello zoom cambia nell'ordine riportato di seguito. La spia dello ZOOM manuale "M.ZOOM" si accende.

Zoom automatico

24 mm

28 mm

85 mm

50 mm

35 mm

• Se la copertura dello zoom è impostata su un valore inferiore a quello della lunghezza focale dell'obiettivo in uso, i bordi dello schermo diventano scuri.

Adattatore grandangolare (angolazione zoom da 17 mm)

Applicando l'adattatore grandangolare, è possibile aumentare il raggio di copertura del flash fino a una lunghezza focale di 17 mm.

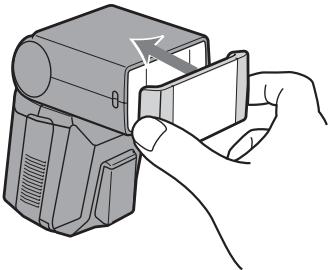

Applicare l'adattatore grandangolare in dotazione al lampeggiatore a scarica.

• Premere l'adattatore grandangolare sul lampeggiatore a scarica finché non scatta in posizione.
• Se la rimozione dell'adattatore grandangolare risulta difficoltosa, estrarre prima un lato, poi l'altro.

• Durante l'uso dell'adattatore grandangolare, impostare la copertura dello zoom solo su 24 mm.
• Durante la ripresa della parte anteriore di un soggetto piano a una lunghezza focale di circa 17 mm, è possibile che i bordi dello schermo appaiano leggermente più scuri a causa della differenza tra le distanze focali del centro e dei bordi dello schermo stesso.
• Se viene utilizzato un obiettivo grandangolare con lunghezza focale inferiore a 17 mm, i bordi dello schermo potrebbero apparire più scuri.
• Durante l'uso dell'adattatore grandangolare, premere il tasto di sincronizzazione rapida per mantenere disattivata la spia di sincronizzazione rapida.
• Per informazioni sul raggio d'azione del flash durante l'uso dell'adattatore grandangolare, consultare la seguente tabella.

(unità di misura: m)

	ISO100	ISO400
2,8	1 - 4	1 - 8
4	1 - 2,8	1 - 5,6
5,6	1 - 2	1 - 4

Flash con dissolvenza a rimbalzo

Durante l'uso del flash per la ripresa di un soggetto con alle spalle una parete, su quest'ultima appaiono delle ombre molto accentuate. Puntando il flash verso il soffitto, è possibile illuminare il soggetto con luce riflessa, riducendo l'intensità delle ombre e producendo una luce più tenue sullo

schermo.

Flash con dissolvenza a rimbalzo

Flash standard

Ruotare il flash verso l'alto.

Il flash può essere impostato su 45°, 60°, 75° o 90°.

• La spia della dissolvenza a rimbalzo sul pannello di controllo si accende.

• La sincronizzazione rapida (p. 26) viene annullata durante l'uso del flash di dissolvenza a rimbalzo.
• Per riflettere la luce del flash, utilizzare un soffitto o una parete bianchi. Una superficie colorata potrebbe alterare la luce. Si consiglia di non utilizzare soffitti alti o superfici di vetro.

Regolazione dell'angolazione della dissolvenza a rimbalzo

L'uso simultaneo della luce diretta e della luce con dissolvenza a rimbalzo del flash produce un'illuminazione eterogenea. Determinare l'angolazione della dissolvenza a rimbalzo in base alla distanza della superficie riflettente, alla distanza tra la fotocamera e il soggetto e alla lunghezza focale dell'obiettivo e così via.

Determinare l'angolazione facendo riferimento alla tabella riportata di seguito.

Lunghezza facale dell'obiettivo	Angolazione della dissolventa a rimbalzo
minimo 70 mm	45°
28 - 70 mm	60°
massimo 28 mm	75°, 90°

Illuminatore AF

In condizioni di scarsa illuminazione o quando il contrasto del soggetto è basso, premendo parzialmente il tasto dell'otturatore per la messa a fuoco automatica, la spia rossa sulla parte anteriore del flash si illumina. Si tratta dell'illuminatore AF utilizzato come supporto per la messa a fuoco automatica.

L'illuminatore AF funziona anche quando il flash è spento. - L'illuminatore AF della fotocamera non funziona quando viene utilizzato l'illuminatore AF del flash. - L'illuminatore AF non funziona se nel modo di messa a fuoco viene utilizzata la funzione AF continua (quando un soggetto in movimento viene messo a fuoco in modo continuo). - È possibile che l'illuminatore AF non funzioni nel caso in cui la lunghezza focale dell'obiettivo sia superiore a 300 mm. Il flash non funziona se viene rimosso dalla fotocamera.

Sincronizzazione rapida (HSS)

Sincronizzazione rapida

Flash standard

La sincronizzazione rapida elimina le limitazioni relative alla velocità di sincronizzazione del flash e consente di utilizzare quest'ultimo in base all'intera gamma di velocità dell'otturatore della fotocamera. La gamma di aperture selezionabile aumentata consente di scattare fotografie di ritratti con flash tramite un'apertura elevata, lasciando lo sfondo fuori dalla messa a fuoco per evidenziare il soggetto ripreso. Anche se si scattano fotografie con un valore f-stop elevato nel modo A o M, quando lo sfondo è particolarmente luminoso e la fotografia risulta generalmente sovraesposta, è possibile regolare l'esposizione utilizzando l'otturatore rapido.

Premere il tasto della sincronizzazione rapida (HSS).

• La spia della sincronizzazione rapida si accende.

• Premendo di nuovo il tasto della sincronizzazione rapida (HSS), quest'ultima viene annullata. Se la sincronizzazione rapida viene annullata, la velocità dell'otturatore non può essere impostata su un valore superiore rispetto alla velocità di sincronizzazione.
• Si consiglia di scattare fotografie in luoghi luminosi.
• Il raggio d'azione del flash con sincronizzazione rapida è inferiore rispetto a quello delle fotografie con flash standard.
• È possibile individuare precisamente il raggio d'azione del flash con sincronizzazione rapida utilizzando la tabella relativa ai flash HSS (ISO100) a pagina 41. Per ottenere il raggio d'azione massimo del flash, dividere il numero guida per il valore dell'apertura. Ad esempio, con una velocità dell'otturatore pari a 1/500 e una lunghezza focale pari a 28 mm, il numero guida riportato nella tabella è 8. Poiché 8 (il numero guida) diviso 4 (l'apertura) è uguale a 2, significa che il raggio d'azione del flash in quel caso è pari a 2 m.

Il numero raddoppia se viene utilizzato ISO400.

• La sincronizzazione rapida non può essere utilizzata con il flash di dissolvenza a rimbalzo.
• Durante l'uso di un esposimetro o di un misuratore del colore, non è possibile utilizzare la sincronizzazione rapida, poiché essa interferisce con l'esposizione corretta.

Velocità di sincronizzazione del flash

Le fotografie scattate con il flash sono generalmente associate alla velocità massima dell'otturatore, denominata velocità di sincronizzazione del flash. Questa limitazione non riguarda le fotocamere che supportano la ripresa con sincronizzazione rapida (HSS) (p. 26), poiché consentono di scattare fotografie con il flash in base alla velocità massima dell'otturatore della fotocamera.

Modo flash senza fili (WL)

Le fotografie scattate con il flash installato sulla fotocamera risultano piatte, come illustrato nell'illustrazione ①. In tal caso, rimuovere il flash dalla fotocamera e posizionarlo in modo da ottenere un effetto tridimensionale più marcato, come illustrato nell'illustrazione ②.

Per scattare questo tipo di fotografie utilizzando una fotocamera SLR (Single Lens Reflex), la fotocamera e l'unità flash vengono generalmente collegati tramite un cavo. Il presente flash elimina la necessità di impiegare un cavo per la trasmissione dei segnali all'unità flash, utilizzando la luce del flash incorporato come segnale. L'esposizione corretta viene determinata automaticamente dalla fotocamera.

Flash standard

Flash senza fili

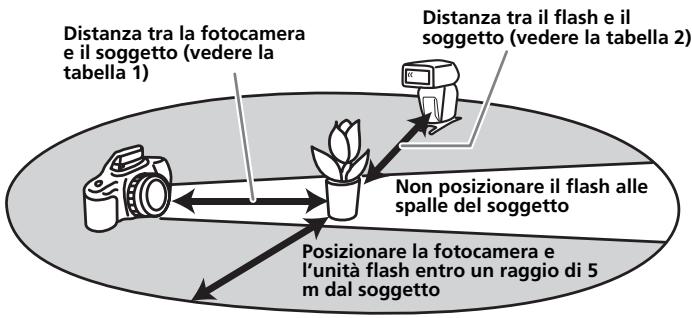

Gamma del flash senza fili

Il flash senza fili utilizza un segnale di luce proveniente dal flash incorporato come segnale di attivazione dell'unità flash esterna della fotocamera. Durante il posizionamento della fotocamera, del flash e del soggetto, attenersi alla procedura riportata di seguito.

• Scattare fotografie in interni scarsamente illuminati.
• Posizionare il flash esterno entro l'area grigia della figura riportata di seguito.

Distanza tra la fotocamera, il flash HVL-F36AM e il soggetto

	Distanza tra la fotocamera e il soggetti (tabella 1)	Distanza tra il flash HVL-F36AM e il soggetto (tabella 2)
		Velocità diverse da HSS		HSS
Velocità dell'ottura-tore	Tutte le velocità dell'ottura-tore	Massimo 1/60 sec	Da 1/60 alla velocità di sinc.	1/250 sec	1/500 sec	1/1000 sec	1/2000 sec
Apertura
2,8	1,4 - 5	1,4 - 5	1 - 5	1 - 4	1 - 3	1 - 2	1 - 1,5
4	1 - 5	1 - 3,5	1 - 5	1 - 3	1 - 2	1 - 1,5	-
5,6	1 - 5	1 - 2,5	1 - 3,5	1 - 2	1 - 1,5	-	-

Unità di misura: m

• Le distanze indicate nella tabella di cui sopra presuppongono l'uso di una sensibilità ISO 100. Se viene utilizzata una sensibilità ISO 400, è necessario moltiplicare le distanze per un fattore di due (presumendo un limite di 5m).

Note sul flash senza fili

• Non è possibile utilizzare un esposimetro o un misuratore del colore nel modo flash senza fili, poiché il flash preliminare incorporato della fotocamera viene disattivato.
• La posizione dello zoom del flash HVL-F36AM viene impostata automaticamente su 24 mm.
• Se si scattano fotografie con il flash senza fili, in rari casi è possibile che quest'ultimo si spenga erroneamente, a causa dell'elettricità statica ambientale o di disturbi elettromagnetici.

Se il flash non viene utilizzato, spegnerlo mediante l'apposito tasto ON/OFF.

Installazione e rimozione del minisupporto

• Utilizzare il minisupporto quando l'unità flash non viene installata sulla fotocamera.
• È possibile installare l'unità flash su un treppiede utilizzando gli appositi fori per il collegamento del treppiede presenti sul minisupporto.

Installazione

Rimozione

Riprese con il flash senza fili

1 Installare il flash sulla fotocamera, quindi accendere il flash e la fotocamera.

2 Impostare la fotocamera sul modo flash senza fili.

• La procedura di impostazione varia in base alla fotocamera in uso. Per ulteriori informazioni, consultare le istruzioni per l'uso della fotocamera.
• Impostando la fotocamera sul modo senza fili, anche il flash viene impostato automaticamente sullo stesso modo e sul pannello di controllo compare WL.
• La spia del canale 1 "CH1" per il flash senza fili si accende. Se viene selezionato il canale 2, la spia "CH2" si illumina. Per ulteriori informazioni sulla modifica delle impostazioni del canale, vedere a pagina 33.

3 Rimuovere il flash dalla fotocamera, quindi sollevare il flash incorporato.

• Se il flash viene rimosso dalla fotocamera, la spia della sincronizzazione rapida si accende.

4 Impostare la fotocamera e il flash.

• Impostare la fotocamera e il flash in un luogo con illuminazione scarsa, ad esempio all'interno di una stanza. Per ulteriori informazioni, vedere a pagina 28.

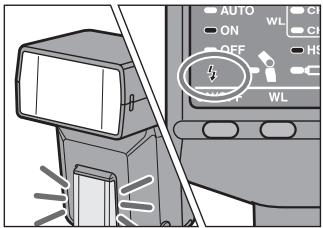

5 Assicurarsi che il flash incorporato e il flash siano stati caricati completamente.

• Quando il caricamento del flash incorporato è completato, nel mirino si illumina l'indicatore.
• Quando il caricamento del flash è completato, l'illuminatore AF sulla parte anteriore lampeggia e l'indicatore sulla parte posteriore si illumina.

6 Utilizzare il flash di prova per controllare il flash.

• La procedura del flash di prova varia in base alla fotocamera in uso. Per ulteriori informazioni, consultare le istruzioni per l'uso della fotocamera.
• Se il flash di prova non funziona, modificare la posizione della fotocamera, del flash e del soggetto.

7 Verificare di nuovo che il flash incorporato e il flash siano stati caricati completamente, quindi premere il tasto dell'otturatore per scattare la fotografia.

Modifica dell'impostazione del canale

Se nelle vicinanze viene utilizzato un altro flash senza fili, ad esempio per un servizio fotografico, è possibile che il flash venga disattivato dal segnale luminoso proveniente dal flash incorporato di un'altra fotocamera. Onde evitare ciò, specificare il canale come descritto di seguito.

1 Accertarsi che entrambe le spie del flash senza fili "CH1" e "CH2" siano spente.

• Se sono accese, premere il tasto del flash senza fili per disattivarle.

2 Tenere premuto il tasto del flash senza fili per tre secondi.

• Dopo tre secondi, il canale viene modificato e la spia dell'indicatore del canale cambia di conseguenza.

3 Applicare il flash alla fotocamera, quindi premere parzialmente il tasto dell'otturatore.

• Questa operazione trasmette le informazioni sul canale dal flash alla fotocamera.

Impostazione del flash senza fili solo in base al flash

Applicando il flash alla fotocamera e impostando il flash dati, le informazioni sul canale vengono trasmesse alla fotocamera. Ciò significa che, se si continua a utilizzare la stessa combinazione di fotocamera e flash dati modificare il canale dati, è inoltre possibile impostare separatamente il flash e la fotocamera sul modo dati.

Impostazione della fotocamera:

Impostare sul modo flash senza fili.

Per ulteriori informazioni, consultare le istruzioni per l'uso della fotocamera.

Impostazione del flash:

Premere il tasto del flash alla fili per fare accendere la spia "CH1" o "CH2".

Intervallo di spegnimento automatico

È possibile modificare l'intervallo di spegnimento automatico.

1 Tenere premuto il tasto ON/OFF del flash per tre secondi.

• La spia Auto, la spia flash ON e la spia flash OFF si accendono contemporaneamente.

2 Tenere premuto il tasto del flash alla fili per selezionare un canale.

Canale 1 "CH1"

Spegnimento automatico

• Canale 2 "CH2"

Spegnimento automatico se è impostato il flash alla fili

3 Premere il tasto di selezione dello zoom per selezionare l'intervallo di spegnimento automatico desiderato.

Canale 1 "CH1"

Spegnimento automatico

Opzioni

Spie

Canale 2 "CH2"

Spegnimento automatico nel modo flash senza fili

Opzioni

Spie

4 Premere il tasto ON/OFF del flash per tornare allo stato normale.

• Le impostazioni selezionate vengono mantenute anche se l'unità flash viene spenta o se le pile vengono rimosse.

Raggio d'azione del flash

Le seguenti tabelle mostrano il raggio d'azione del flash durante la cattura di fotografie con il flash applicato alla fotocamera (ossia, il raggio d'azione appropriato per fornire un'esposizione corretta).

Se la lunghezza focale è 17 mm (unità di misura: m)

Se la lunghezza focale è 24 mm (unità di misura: m)

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	-	-	1,0 - 1,3	1,0 - 1,7	1,0 - 2,0
F22	-	-	-	1,0 - 1,3	1,0 - 1,8	1,0 - 2,5	1,0 - 2,9
F16	-	-	1,0 - 1,3	1,0 - 1,8	1,0 - 2,5	1,0 - 3,4	1,0 - 3,9
F11	-	1,0 - 1,3	1,0 - 1,8	1,0 - 2,5	1,0 - 3,6	1,0 - 5,0	1,0 - 5,7
F8	1,0 - 1,3	1,0 - 1,8	1,0 - 2,5	1,0 - 3,5	1,0 - 5,0	1,0 - 6,9	1,0 - 7,9
F5,6	1,0 - 1,8	1,0 - 2,5	1,0 - 3,6	1,0 - 5,0	1,0 - 7,1	1,0 - 9,8	1,0 - 11
F4	1,0 - 2,5	1,0 - 3,5	1,0 - 5,0	1,0 - 7,0	1,0 - 10	1,0 - 14	1,0 - 16
F2,8	1,0 - 3,6	1,0 - 5,0	1,0 - 7,1	1,0 - 10	1,0 - 14	1,0 - 20	1,0 - 23
F2	1,0 - 5,0	1,0 - 7,0	1,0 - 10	1,0 - 14	1,0 - 20	1,3 - 28	1,4 - 32
F1,4	1,0 - 7,1	1,0 - 10	1,0 - 14	1,0 - 20	1,3 - 28	1,8 - 40	2,0 - 45

• Il raggio d'azione del flash a una lunghezza focale di 28 mm è compreso approssimativamente tra i valori limite a lunga portata con lunghezze focali di 24 mm e 35 mm. Il raggio d'azione del flash a una lunghezza focale di 50 mm è approssimativamente compreso tra i valori limite a lunga portata con lunghezze focali di 35 mm e 80 mm.

Se la lunghezza focale è 35 mm (unità di misura: m)

Se la lunghezza focale è 85 mm (unità di misura: m)

• Se si scattano fotografie a una distanza inferiore a 1 m, nella parte inferiore dell'immagine potrebbe comparire un'ombra poiché l'obiettivo esclude la luce del flash. Scattare le fotografie con il flash sulla fotocamera.

Note sull'uso

Durante le riprese

• Poiché l'unità flash genera un fascio di luce molto potente, non deve essere puntata direttamente negli occhi.

Pile

• Il livello di carica delle pile visualizzato sul pannello di controllo potrebbe essere inferiore rispetto a quello effettivo, a seconda della temperatura e delle condizioni di conservazione delle pile. Dopo che il flash è stato utilizzato per alcune volte, viene visualizzato il livello di carica delle pile corretto. Se lampeggia per indicare che non è possibile utilizzare il flash, premere più volte il tasto ON/OFF del flash per visualizzare il livello di carica delle pile corretto. Se il livello di carica risulta ancora insufficiente, sostituire le pile.
• Se durante l'uso di pile al litio queste ultime si surriscaldano a causa di temperature elevate o di un uso prolungato, è possibile che l'indicatore lampeggi e che il flash non funzioni per alcuni istanti. Prima di utilizzare di nuovo il flash, attendere che le pile si raffreddino.
• È possibile che le pile all'idruro di nickel metallo si scarichino improvvisamente. Se l'indicatore inizia a lampeggiare o se il flash non funziona più durante lo scatto di fotografie, sostituire o ricaricare le pile.
• La frequenza e il numero dei lampeggiamenti offerti dalle nuove pile potrebbero essere diversi da quelli visualizzati nella tabella, a seconda del periodo di tempo trascorso dalla data di fabbricazione delle pile.

Temperatura

• Il flash può essere utilizzato ad una gamma di temperature compresa tra 0°C e 40°C.
• Non esporre il flash a temperature eccessivamente elevate (ad esempio, alla luce solare diretta all'interno di un'auto) o a umidità elevata.
• Per evitare la formazione di condensa sul flash quando quest'ultimo viene trasportato da un ambiente freddo a uno caldo, inserirlo in una busta di plastica chiudendola ermeticamente. Attendere fino a quando non viene raggiunta la temperatura ambientale, quindi rimuovere il flash dalla busta.
• La capacità delle pile diminuisce in presenza di temperature basse. Tenere la fotocamera e le pile di riserva in un luogo caldo, ad esempio in una tasca, prima di scattare fotografie a temperature basse. In presenza di temperature basse, è possibile che la spia si accenda anche se le pile dispongono ancora di una certa quantità di energia. Quando vengono riportate alla normale temperatura di utilizzo, le pile riacquistano parte della relativa capacità.
• Il presente flash non è impermeabile. Se viene utilizzato in luoghi quali in spiaggia, prestare attenzione che non entri in contatto con acqua o sabbia. Il contatto con acqua, sabbia o salsedine potrebbe causare problemi di funzionamento.

Manutenzione

Rimuovere il flash dalla fotocamera, quando pulirlo utilizzare un panno morbido e asciutto. Se il flash è entrato in contatto con sabbia, assicurarsi di pulirlo con cura utilizzando un soffietto, per evitare di graffiarne la superficie. In caso di macchie persistenti, pulire il flash con un panno morbido leggermente inumidito con una soluzione detergente neutra, poi asciugarlo con un panno morbido e asciutto. Non utilizzare solventi aggressivi, quali trielina o benzene, per evitare di danneggiare la superficie.

Caratteristiche tecniche

Numero guida

Flash standard (ISO 100)

Impostazione di copertura del flash (mm)	17*	24	28	35	50	85
GN	11	20	22	25	29	36

• Se l'adattatore grandangolare è applicato

Flash zenitha fili (ISO 100)

Impostazione di copertura del flash (mm)	17*	24	28	35	50	85
GN	8.5	14	15	19	22	28

• Se l'adattatore grandangolare è applicato

Flash HSS (flash con HSS, ISO 100)

Frequenza/Ripetizione

	Alcalina	Al litio	All'idruro di nichel (1550 mAh)
Frequenza (sec)	0,2 - 6	0,2 - 6	0,2 - 5
Ripetizione (volte)	200 - 4000	500 - 10000	150 - 3000

• Per ripetizione si intende il numero approssimativo di volte in cui è possibile utilizzare il flash prima dello scaricamento completo delle pile.

Copertura del flash

Copertura del flash	Impostazione di copertura del flash (mm)
	17*	24	28	35	50	85
Dall'alto in basso (°)	115	60	53	45	34	23
Da sinistra a destra (°)	125	78	70	60	46	31

• Se l'adattatore grandangolare è applicato

Prestazioni: 40 lampeggiamenti con 5 lampeggiamenti al secondo ininterrotti del flash (flash standard, GN 6, 85mm pile all'idruro di nickel metallo)

Illuminatore AF: Flash automatico in presenza di contrasto e luminosità ridotti. Gamma di funzionamento (con un obiettivo da 50 mm collegato a α 100): Area centrale: da 0,5m a 6m; Aree periferiche: da 0,5m a 3m

Controllo del flash: Controllo del flash tramite flash preliminare, misurazione diretta TTL

Dimensioni: 68× 122× 89mm (circa) (L / A / P)

Peso: 260g (circa)

Accessori: Flash (1), Minisupporto (1), Custodia (1), Adattatore grandangolare (1), Corredo di documentazione stampata

Le funzioni descritte nelle presenti istruzioni per l'uso si basano sulle condizioni verificate durante la prova del prodotto.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
