Soort product	Externe compacte flitser
Merk / Model	SONY HVL-F36AM
Afmetingen (L×H×D)	68 × 122 × 89 mm
Gewicht	260 g (zonder batterijen)
Voeding	4 AA-batterijen (alkaline, lithium, Ni-MH)
Maximaal geleidingsgetal (ISO 100, 85 mm)	36
Flitsdekking (zoom)	24 mm tot 85 mm (automatisch en handmatig)
Groothoekadapter inbegrepen	Ja (17 mm)
Flitsmodi	Automatisch (AUTO), Invulflits, Hoge-snelheidssynchronisatie (HSS), Indirecte flits, Draadloze flits (WL)
AF-hulplicht	Ja (bereik 0,5 m tot 6 m met 50 mm objectief)
Tijdsduur voor automatische uitschakeling	4 min (gemonteerd) of 60 min (los), instelbaar
Gebruikstemperatuur	0 °C tot 40 °C
Onderhoud	Reinigen met een zachte, droge doek; vermijd oplosmiddelen
Veiligheid	Niet blootstellen aan water, niet demonteren, risico op elektrische schok
Inbegrepen artikelen	Flitser, mini-statief, etui, groothoekadapter, documentatie
Repareerbaarheid	Toevertrouwen aan een gekwalificeerde technicus
Compatibiliteit	Sony camera's met standaard accessoireschoen

Veelgestelde vragen - HVL-F36AM SONY

Hoe monteer ik de HVL-F36AM flitser op de camera?

Druk de voet van de flitser stevig op de accessoireschoen van de camera totdat deze vastklikt. Klap de ingebouwde flitser in als deze is uitgeklapt voor montage. Om te verwijderen, druk op de ontgrendelknop van de schoen en trek de flitser eruit.

Welke soorten batterijen gebruiken met de HVL-F36AM?

Gebruik 4 AA-batterijen van het type alkaline, lithium of oplaadbare Ni-MH. Meng geen verschillende typen of nieuwe en gebruikte batterijen. Let op de polariteit zoals aangegeven in het compartiment.

Hoe activeer ik de draadloze flits (WL)?

Stel de camera in op draadloze flitsmodus. De flitser schakelt automatisch naar WL-modus en het indicatorlampje gaat branden. Verwijder de flitser van de camera en klap de ingebouwde flitser uit. Zorg ervoor dat beide zijn opgeladen. Gebruik de flitstest om de communicatie te controleren.

Wat te doen als het oplaadlampje van de flitser knippert en de flitser niet werkt?

Dit geeft aan dat de batterijen bijna leeg zijn. Vervang de batterijen door nieuwe of laad de Ni-MH-batterijen op. Als het lampje continu brandt maar de flitser niet werkt, controleer dan de plaatsing van de batterijen en de polariteit.

Hoe gebruik ik de indirecte flits?

Richt de flitserkop omhoog (standen 45°, 60°, 75° of 90°). Het indicatielampje voor indirecte flits gaat branden. Richt de flitser op een wit plafond of muur voor zacht licht. Vermijd gekleurde oppervlakken die een kleurzweem kunnen veroorzaken.

Hoe stel ik de hoge-snelheidssynchronisatie (HSS) in?

Druk op de HSS-knop van de flitser. Het HSS-lampje gaat branden. Hoge-snelheidssynchronisatie maakt het mogelijk om alle sluitertijden te gebruiken, zelfs boven de normale synchronisatiesnelheid. Het flitsbereik wordt verminderd in HSS-modus.

De flitser gaat niet aan na het indrukken van ON/OFF, wat te doen?

Controleer of de batterijen correct zijn geplaatst en of ze voldoende zijn opgeladen. Als het lampje niet gaat branden, verwijder en plaats de batterijen opnieuw. Als het probleem aanhoudt, kan de flitser defect zijn, neem contact op met een gekwalificeerde technicus.

Hoe reinig ik de flitser HVL-F36AM?

Gebruik een zachte, droge doek om de oppervlakken te reinigen. Bij hardnekkige vlekken, bevochtig de doek licht met een milde reinigingsoplossing en veeg daarna droog. Gebruik nooit oplosmiddelen zoals benzine of nagellakremover.

Wat is het flitsbereik met de groothoekadapter?

Met de groothoekadapter (17 mm) varieert het bereik afhankelijk van het diafragma en de ISO-gevoeligheid. Bijvoorbeeld, bij ISO 100 en diafragma f/2.8 is het bereik 1 tot 4 meter. Raadpleeg de bereiktabel in de handleiding voor andere instellingen.

De flitser schakelt automatisch uit, hoe kan ik de tijdsduur wijzigen?

Houd de ON/OFF-knop van de flitser 3 seconden ingedrukt. De indicatielampjes AUTO, ON en OFF gaan branden. Gebruik de draadloze flitsknop om het kanaal te selecteren, vervolgens de ZOOM-knop om de tijdsduur te kiezen (bijv. 4 min, 60 min of geen automatische uitschakeling). Druk nogmaals op ON/OFF om te bevestigen.

GEBRUIKSAANWIJZING HVL-F36AM SONY

Voordat u het product gebruikt, moet u deze gebruiksaanwijzing aandachtig doorlezen. Bewaar de gebruiksaanwijzing voor het geval u deze later als referentiemateriaal nodig hebt.

WAARSCHUWING

Om het gevaar van brand of elektrische schokken te verkleinen, mag het apparaat niet worden blootgesteld aan regen of vocht.

Plak de contacten van een lithiumbatterij af met plakband om kortsluiting te voorkomen wanneer u de batterij weggooit. Houd u aan de plaatselijke regels voor het wegwerpen van batterijen.

Houd batterijen en andere voorwerpen die ingeslikt kunnen worden uit de buurt van jonge kinderen. Raadpleeg onmiddellijk een arts als een voorwerp per ongeluk wordt ingeslikt.

Verwijder de batterijen onmiddellijk en gebruik het apparaat niet meer als...

• het product is gevallen of blootgesteld aan een schok waardoor het inwendige zichtbaar is geworden.
• het product een vreemde geur, vlek of rook afgeeft.

Demonteer het apparaat niet. U kunt een elektrische schok krijgen wanneer u in het product een circuit met een hoog voltage aanraakt.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Wanneer u de fotoapparatuur gebruikt, moet u altijd rekening houden met algemene veiligheidsvoorschriften, waaronder de volgende:

U moet alle instructies doorlezen en begrijpen voordat u de apparatuur gebruikt.

U moet goed opletten als een apparaat door of in de buurt van kinderen wordt gebruikt. Laat het apparaat niet onbeheerd achter terwijl het wordt gebruikt.

Wees voorzichtig, want het aanraken van hete onderdelen van het apparaat kan tot brandwonden leiden.

U moet een apparaat met een beschadigd snoer of een apparaat dat is gevallen of beschadigd, niet gebruiken. Laat het eerst nakijken door een bevoegde onderhoudsmonteur.

Laat het apparaat volledig afkoelen voordat u dit opbergt. Wikkel het snoer losjes om het apparaat wanneer u dit opbergt.

Dompel het apparaat niet onder in water of andere vloeistoffen. Zo kunt u het risico op elektrische schokken verkleinen.

Haal het apparaat niet uit elkaar, maar laat het nakijken door een bevoegde onderhoudsmonteur als het apparaat moet worden onderhouden of gerepareerd. Zo kunt u het risico op elektrische schokken verkleinen. Als het apparaat op onjuiste wijze weer in elkaar wordt gezet, kan dit tot elektrische schokken leiden wanneer het apparaat weer wordt gebruikt.

Het gebruik van een accessoire dat niet wordt aanbevolen door de fabrikant, kan brand, elektrische schokken of lichamelijk letsel veroorzaken.

Door onjuist gebruik kunnen batterijen heet worden of exploderen.

Gebruik alleen de batterijen die in deze gebruiksaanwijzing worden vermeld.

Plaats de batterijen met de polen (+ / -) op de juiste plaats.

Stel batterijen niet bloot aan vuur of hoge temperaturen.

Probeer batterijen niet op te laden (met uitzondering van oplaadbare batterijen), kort te sluiten of te openen.

Gebruik altijd batterijen van hetzelfde type en hetzelfde merk. Gebruik geen oude en nieuwe batterijen door elkaar.

BEWAAR DEZE INSTRUCTIES

VOORZICHTIG

Raak tijdens het gebruik de lamp van de flitser niet aan. Deze kan heet worden wanneer er wordt geflitst.

Voor klanten in Europa

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden ophaalsystemen)

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Handelsmerk

α is een handelsmerk van Sony Corporation.

Inhoudsopgave

Kenmerken 6 Onderdelen 7 Bedieningspaneel 8

Voorbereidingen

Batterijen plaatsen 9 De flitser bevestigen en verwijderen 11 Automatische in-/uitschakelfunctie (ON/OFF) 12

Basishandelingen

Programma automatisch flitsen (basishandelingen) 13 Opnamemodi 16

Toepassingen

Zoom-flitsdekking 18 Indirect flitsen 22 AF-lamp 25 Hogesnelheidssynchronisatie (HSS) 26 Modus voor draadloos flitsen (WL) 28 Wachtijd tot automatisch uitschakelen 35

Aanvullende informatie

Flitsbereik 37 Opmerkingen bij het gebruik 39 Onderhoud 40 Technische gegevens 41

Voor gebruik

Raadpleeg de gebruiksaanwijzing bij uw camera voor meer informatie.

Plaats deze flitser niet op de volgende locaties

Plaats dit apparaat niet op de volgende locaties, ongeacht of het apparaat wordt gebruikt of opgeborgen. Hierdoor kan een storing optreden.

• Als u deze flitser neerzet op plaatsen waar deze wordt blootgesteld aan direct zonlicht, zoals op het dashboard, of in de buurt van de verwarming, kan het apparaat vervormen of defect raken.
• Plaatsen waar sterke trillingen optreden
• Plaatsen met een sterk elektromagnetisch veld
• Plaatsen met veel zand

Bescherm het apparaat tegen zand en stof op plaatsen zoals het strand of gebieden waar veel zand is of waar stofwolken kunnen ontstaan.

Hierdoor kan een storing optreden.

Kenmerken

• Een compacte programmeerbare flitser met een hoog vermogen bij een richtgetal van 36 (positie 85 mm, ISO 100·m).
• Kan worden gebruikt met compatibele lenzen voor ADI-flitsmetingen (Advanced Distance Integration; geavanceerde afstandsintegratie), waarbij weerspiegeling van de achtergrond of een onderwerp geen invloed heeft. Maakt snelle synchronisatie mogelijk.
• Met vele extra functies, zoals indirect flitsen, enzovoort.

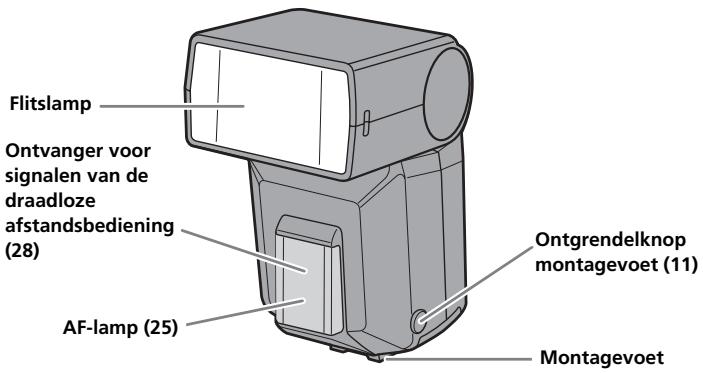

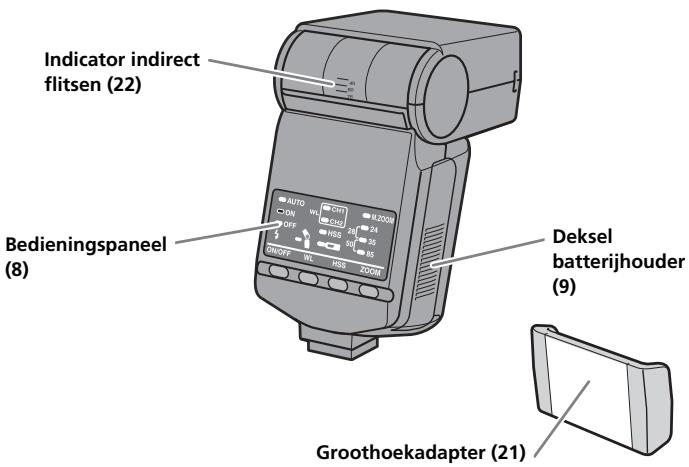

Onderdelen

Verwijder de beschermfolie van de voorzijde van de AF-lamp voordat u deze gebruikt.

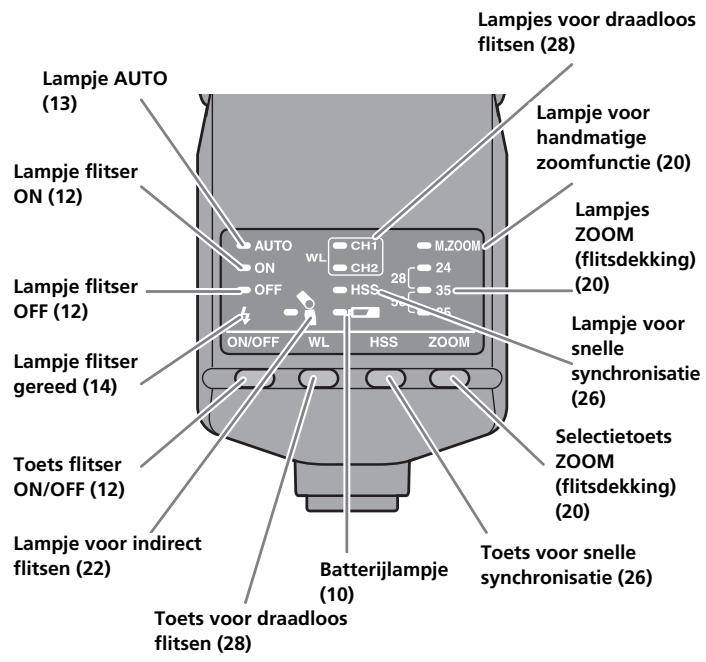

Bedieningspaneel

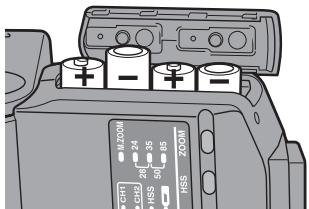

Batterijen plaatsen

De HVL-F36AM kan worden gevoed met:

*Er worden geen batterijen bijgeleverd.

Vier alkalinebatterijen (AA-formaat), vier lithiumbatterijen (AA-formaat) of vier oplaadbare Ni-MH-batterijen (nikkelmetaalhydride) (AA-formaat). Zorg ervoor dat oplaadbare Ni-MH-batterijen altijd worden opgeladen in de aangegeven oplader.

1 Open het deksel van de batterijhouder, zoals in de afbeelding wordt weergegeven.

2 Plaats de batterijen in de batterijhouder, zoals in de afbeelding wordt weergegeven.

3 Sluit het deksel van de batterijhouder.

• Volg de stappen voor het openen van het deksel van de batterijhouder in omgekeerde volgorde.
• Het lampje op het bedieningspaneel gaat branden. Als dit niet het geval is, drukt u op de toets ON/OFF.

Batterijen controleren

Wanneer de batterijen bijna leeg zijn, gaat het lampje op het bedieningspaneel branden of knipperen.

Lampje aan

U kunt het beste de batterijen vervangen. De flitser kan in deze toestand nog steeds worden gebruikt als (lampje flitser gereed) op de achterkant van het apparaat brandt.

Alleen het lampje knippert

Flitser kan niet worden gebruikt. Plaats nieuwe batterijen.

• Als er niets gaat branden wanneer op de toets ON/OFF wordt gedrukt, controleert u of de batterijen correct zijn geplaatst.

De flitser bevestigen en verwijderen

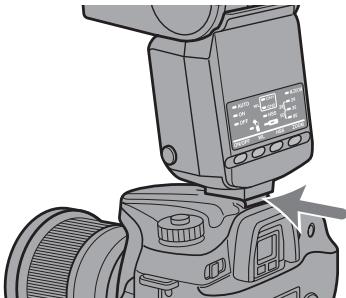

De flitser op de camera bevestigen

Schuif de montagevoet stevig en zo ver mogelijk in de schoen op de camera.

• De flitser wordt automatisch vergrendeld.
• Als de ingebouwde flitser van de camera is uitgeklapt, klapt u deze in voordat u de flitser bevestigt.

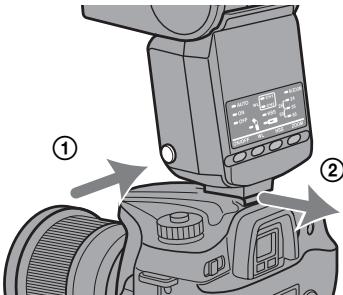

De flitser van de camera verwijderen

Houd de ontgrendelknop van de montagevoet ① ingedrukt en verwijder de flitser ②

Automatische in-/ uitschakelfunctie (ON/OFF)

Druk op de toets ON/OFF op de zijkant van de flitser.

De flitser wordt ingeschakeld.

• Wanneer de flitser wordt ingeschakeld, gaat het lampje flitser ON op het bedieningspaneel branden.

Als u op de toets ON/OFF drukt terwijl de flitser is ingeschakeld, wordt de flitser uitgeschakeld en gaat het lampje flitser OFF branden.

• Het lampje flitser OFF gaat na 8 seconden UIT.

Automatisch uitschakelen

Wanneer de camera of flitser gedurende vier minuten niet worden gebruikt, worden de flitser uitgeschakeld en verdwijnen de indicatoren automatisch om de batterijen te sparen.

• Bij draadloze flitsfotografie (p. 28) verdwijnen de indicatoren na 60 minuten.
• U kunt de tijd voor automatisch uitschakelen wijzigen of de automatische uitschakelfunctie uitschakelen. (p. 35)

Programma automatisch flitsen (basishandelingen)

1 Selecteer de P-modus op de camera. 2 Druk op de toets ON/OFF om de lampjes "AUTO" en "ON" of alleen het lampje "ON" in te schakelen.

• Bij automatisch flitsen branden de lampjes "AUTO" en "ON". Bij invulflitsen brandt alleen het lampje "ON".

3 Wanneer de flitser is opgeladen, drukt u op de sluiterknop om een foto te maken.

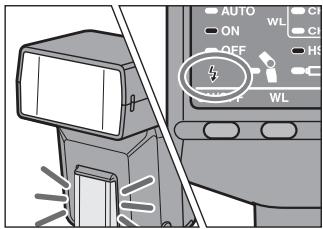

• De flitser is opgeladen wanneer het lampje flitser gereed op het bedieningspaneel van het apparaat en de indicator in de beeldzoeker van de camera allebei branden.

Wanneer de juiste belichting voor de zojuist genomen foto is verkregen, knippert het lampje flitser gereed.

• De foto is onderbelicht als deze wordt genomen voordat de flitser volledig is opgeladen.
• Wanneer u de flitser gebruikt in combinatie met de zelfontspanner, drukt u de sluiterknop pas in nadat u hebt vastgesteld dat het opladen is voltooid.
• Afhankelijk van de camera worden automatisch flitsen of invulflitsen gebruikt. Raadpleeg de gebruiksaanwijzing bij de camera voor meer informatie.
• Als de camera beschikt over een AUTO-modus of een modus voor scènekeuze, worden beiden hier behandeld als programma automatisch flitsen.
• In de onderstaande tabellen wordt de afstand weergegeven die het flitserlicht kan bereiken (het flitsbereik). Zie pagina 37 voor meer informatie.

(eenheid: m)

ISO100		Brandpuntsafstand (mm)
		24	28	35	50	85
Dialfragma	2,8	1-7	1-8	1-9	1-10	1-13
	4	1-5	1-5,5	1-6	1-7	1-9
	5,6	1-3,5	1-4	1-4,5	1-5	1-6,5

(eenheid: m)

ISO400		Brandpuntsafstand (mm)
		24	28	35	50	85
Diafragma	2,8	1-14	1-16	1-18	1-20	1,2-26
	4	1-10	1-11	1-12,5	1-15	1-18
	5,6	1-7	1-8	1-9	1-10	1-13

Opnamemodi

Flitsfotografie gebaseerd op diafragma-instelling (A)

1 Selecteer de A-modus op de camera. 2 Druk op de toets flitser ON/OFF om het lampje flitser ON in te schakelen.

• Invulflitsen worden geselecteerd.

3 Stel het diafragma in en stel scherp op het onderwerp.

• Verklein het diafragma (kies een hogere f-stop) om het flitsbereik te verkleinen of open het diafragma (kies een lagere f-stop) om het flitsbereik te vergroten.
• De sluitertijd wordt automatisch ingesteld.

4 Druk de sluiterknop in wanneer het opladen is voltooid.

Flitsfotografie gebaseerd op sluitertijd (S)

1 Selecteer de S-modus op de camera. 2 Druk op de toets flitser ON/OFF om het lampje flitser ON in te schakelen.

• Invulflitsen worden geselecteerd.

3 Stel de sluitertijd in en stel scherp op het onderwerp. 4 Druk de sluiterknop in wanneer het opladen is voltooid.

Flitsfotografie met handmatige belichtingsmodus (M)

1 Selecteer de M-modus op de camera. 2 Druk op de toets flitser ON/OFF om het lampje flitser ON in te schakelen.

• Invulflitsen worden geselecteerd.

3 Stel het diafragma en de sluitertijd in en stel scherp op het onderwerp. - Verklein het diafragma (kies een hoger f-getal) om het flitsbereik te verkleinen of open het diafragma (kies een lager f-getal) om het flitsbereik te vergroten. 4 Druk de sluiterknop in wanneer het opladen is voltooid.

Zoom-flitsdekking

Automatisch zoomen

Tijdens het fotograferen wijzigt de flitser de zoomdekking automatisch zodat een brandpuntbereik van 24 mm tot 85 mm wordt gedekt (automatisch zoomen). Gewoonlijk hoeft u de zoomdekking niet handmatig te wijzigen.

Brandpuntsafstand 24 mm

• Druk de sluiterknop gedeeltelijk in.

Wanneer de dekking wordt ingesteld op 24 mm, 35 mm of 85 mm, gaat het bijbehorende lampje branden.

Bijvoorbeeld: 24 mm

Wanneer de dekking wordt ingesteld op 28 mm of 50 mm, gaan twee lampjes branden.

Bijvoorbeeld: 28 mm

• Automatische zoomdekking wordt als volgt ingesteld:

Ingestelde brandpuntsafstand	Dekking
24 mm - 27 mm	24 mm
28 mm - 34 mm	28 mm
35 mm - 49 mm	35 mm
50 mm - 84 mm	50 mm
85 mm ofeer	85 mm

• Wanneer een lens met een brandpuntsafstand van minder dan 24 mm wordt gebruikt met automatische zoom, knippert het lampje "24 mm". In dit geval kunt u het beste de groothoekadapter (p. 21) gebruiken om te voorkomen dat de randen van het beeld donker worden.

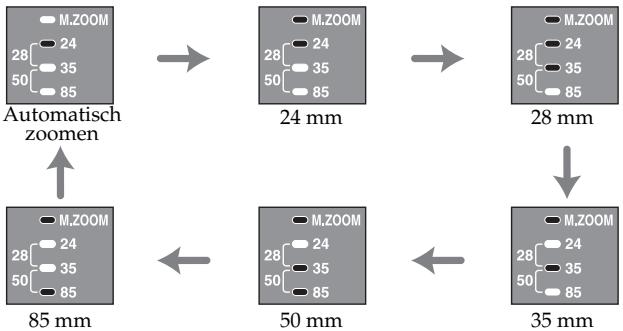

Handmatig zoomen

U kunt de zoomdekking handmatig instellen, ongeacht de brandpuntsafstand van de gebruikte lens.

Druk op de toets ZOOM om de gewenste zoomdekking weer te geven.

• De zoomdekking wordt in de onderstaande volgorde gewijzigd. Het lampje voor handmatige zoom "M.ZOOM" gaat branden.

• Als de zoomdekking hoger wordt ingesteld dan de brandpuntsafstand van de gebruikte lens, worden de randen van het beeld donker.

Groothoekadapter (zoomhoek van 17 mm)

Als u de groothoekadapter gebruikt, wordt de flitsdekking vergroot tot een brandpuntsafstand van 17 mm.

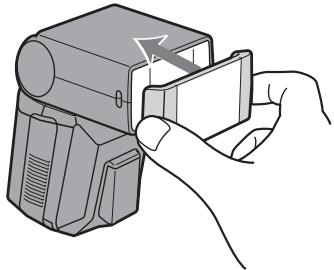

Bevestig de bijgeleverde groothoekadapter aan de flitsbuis.

Duw de groothoekadapter tegen de flitsbuis tot deze vastklikt. - Als het moeilijk is de groothoekadapter te verwijderen, trekt u eerst een kant.

• Als u de groothoekadapter gebruikt, stelt u de zoomdekking in op 24 mm.
• Wanneer u een vlak onderwerp fotografeert met een brandpuntsafstand van ongeveer 17 mm, kunnen de randen van het scherm enigszins donker worden, omdat de brandpuntsafstanden van het midden en de randen van het scherm verschillen.
• Wanneer u een groothoeklens gebruikt met een brandpuntsafstand onder 17 mm, kunnen de randen van het beeld donker worden.
• Als u de groothoekadapter gebruikt, drukt u op de toets voor snelle synchronisatie om het lampje voor snelle synchronisatie niet in te schakelen.
• Zie onderstaande tabel voor het flitsbereik bij het gebruik van de groothoekadapter.

	ISO100	ISO400
2,8	1 - 4	1 - 8
4	1 - 2,8	1 - 5,6
5,6	1 - 2	1 - 4

(eenheid: m)

Indirect flitsen

Gebruik van de flitser met een muur direct achter het onderwerp produceert sterke schaduwen op de muur. Door de flitser op het plafond te richten kunt u het onderwerp verlichten met gereflecteerd licht. Zo kunt u de intensiteit van de schaduwen verkleinen en een zachter licht in het beeld produceren.

Indirect flitsen

Normaal flitsen

Draai de flitser omhoog.

• De flitser kan worden ingesteld op 45° , 60° , 75° of 90°

• Het lampje voor indirect flitsen op het bedieningspaneel gaat branden.

• Snelle synchronisatie (p. 26) wordt geannuleerd wanneer u indirect flitsen gebruikt.
• Gebruik een wit plafond of een witte muur om het flitslicht te reflecteren. Een gekleurd oppervlak kan het licht kleuren. Hoge plafonds of glas worden afgeraden.

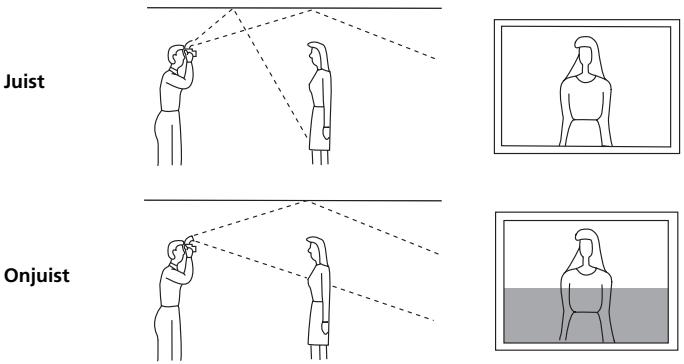

Hoek voor indirect flitsen aanpassen

Gelijktijdig gebruik van direct licht en indirect licht van de flitser produceert een ongelijkmatige belichting. Bepaal de hoek voor indirect flitsen op basis van de afstand tot het reflecterende oppervlak, de afstand van de camera tot het onderwerp, de brandpuntsafstand van de lens, enzovoort.

Bepaal de hoek aan de hand van de volgende tabel.

Brandpuntsafstand van de lens	Hoek voor indirect flitsen
Minimaal 70 mm	45°
28-70 mm	60°
Maximaal 28 mm	75°, 90°

AF-lamp

Wanneer het lichtniveau laag is of het onderwerp weinig contrast heeft en de sluiterknop gedeeltelijk wordt ingedrukt om automatisch scherp te stellen, gaat de rode lamp aan de voorzijde van de flitser branden. Dit is de AF-lamp die als hulpmiddel wordt gebruikt voor de automatische scherpstelling.

• De AF-lamp werkt zelfs wanneer de flitser is uitgeschakeld.
• De AF-lamp van de camera werkt niet zolang de AF-lamp van de flitser wordt gebruikt.
• De AF-lamp werkt niet zolang doorlopend automatisch scherpstellen wordt gebruikt in de scherpstelmodus (bij doorlopend scherpstellen op een bewegend onderwerp).
• De AF-lamp werkt mogelijk niet wanneer de brandpuntsafstand van de lens groter is dan 300 mm. De flitser werkt niet als alles van de camera is verwijderd.

Hogesnelheidssynchronisatie (HSS)

Hogesnelheidssynchronisatie

Normaal flitsen

Met hogesnelheidssynchronisatie worden de beperkingen van de X-sync flitssluitsnelheid opgeheven en wordt het mogelijk om de flitser te gebruiken in combinatie met het volledige sluitertijdbereik van de camera. Met het grotere te selecteren diafragmabereik wordt flitsfotografie met een groot diafragma mogelijk. Hierbij blijft de achtergrond onscherp en wordt het onderwerp op de voorgrond benadrukt. Zelfs wanneer u in de A- of M-modus met een groot diafragma fotografeert terwijl de achtergrond zeer helder is en de opname normaal overbelicht zou zijn, kunt u de belichting aanpassen door de hogesnelheidssluitertijd te gebruiken.

Druk op de toets voor snelle synchronisatie (HSS).

• Het lampje voor snelle synchronisatie gaat branden.

• Als u nogmaals op de toets voor snelle synchronisatie (HSS) drukt, wordt deze functie geannuleerd. Wanneer de snelle synchronisatie is geannuleerd, kan de sluitertijd niet korter worden ingesteld dan de synchronisatiesnelheid.
• U kunt het beste foto's nemen op heldere locaties.
• Het flitsbereik is met snelle synchronisatie kleiner dan bij normale flitsfotografie.

U kunt het juiste flitsbereik bij snelle synchronisatie vinden in de tabel voor HSS bij flitsen (ISO 100) op pagina 41. Deel het richtgetal door het diafragma om het maximale flitsbereik te berekenen.

Bijvoorbeeld: bij een sluitertijd van 1/500 en een brandpuntsafstand van 28 mm is het richtgetal volgens de tabel 8. Omdat 8 (het richtgetal) gedeeld door 4 (het diafragma) 2 is, is het flitsbereik in dit geval 2 m. Het getal wordt verdubbeld wanneer u ISO 400 gebruikt.

• Snelle synchronisatie kan niet worden gebruikt met indirect flitsen.
• Wanneer u met een flitsmeter of kleurmeter werkt, kan de snelle synchronisatie niet worden gebruikt omdat dit een juiste belichting belemmert.

X-sync sluitertijd

Flitsfotografie wordt meestal geassocieerd met een kortste sluitertijd die ook wel wordt aangeduid als de X-sync. Deze beperking is niet van toepassing op camera's die zijn ontworpen voor HSS-fotografie (hogesnelheidssynchronisatie, p. 26), omdat hiermee flitsfotografie mogelijk is met de kortste sluitertijd van de camera.

Modus voor draadloos flitsen (WL)

Foto's die zijn genomen met de flitser op de camera bevestigd, zien er vlak uit, zoals is te zien in Foto ①. Verwijder in dergelijke gevallen de flitser van de camera en plaats de flitser zo dat een meer driedimensionaal effect wordt bereikt, zoals in Foto ②.

Bij het nemen van dit type foto's met een spiegelreflexcamera met een lens worden de camera en de flitser meestal op elkaar aangesloten met een kabel. Bij deze flitser is geen kabel nodig om signalen over te brengen, want het licht van de ingebouwde flitser wordt als signaal gebruikt. De juiste belichting wordt automatisch bepaald door de camera.

Normaal flitsen

Draadloos flitsen

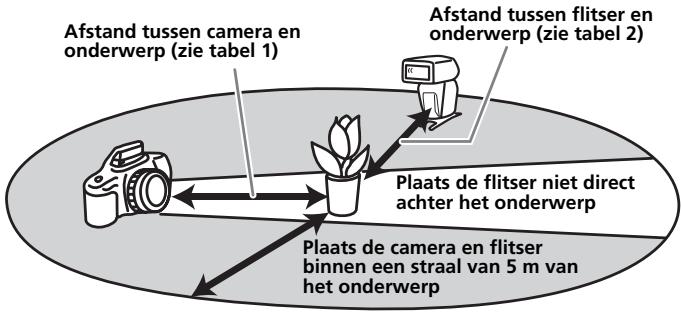

Bereik draadloos flitsen

Het lichtsignaal van de ingebouwde flitser wordt door de draadloze flitser als opdracht gebruikt om de externe flitser te activeren. Houd rekening met de volgende punten bij het plaatsen van de camera, de flitser en het onderwerp.

• Fotografeer op donkere plaatsen binnenshuis.
• Plaats de externe flitser binnen het vrije gebied in het volgende diagram.

Afstand camera - HVL-F36AM - onderwerp

	Afstand camera-onderwerp(tabel 1)	Afstand HVL-F36AM - onderwerp (tabel 2)
		Anders dan HSS		HSS
Sluijertijd	Alle sluijtertijden	Maximaal 1/60 sec	1/60 tot X-sync	1/250 sec	1/500 sec	1/1000 sec	1/2000 sec
Diafragma
2,8	1,4 - 5	1,4 - 5	1 - 5	1 - 4	1 - 3	1 - 2	1 - 1,5
4	1 - 5	1 - 3,5	1 - 5	1 - 3	1 - 2	1 - 1,5	-
5,6	1 - 5	1 - 2,5	1 - 3,5	1 - 2	1 - 1,5	-	-

Eenheden: m

• De afstanden in de bovenstaande tabel zijn gebaseerd op het gebruik van ISO 100. Als ISO 400 wordt gebruikt, moeten de afstanden worden vermenigvuldigd met twee (houd rekening met een maximum van 5 m).

Opmerkingen over draadloos flitsen

• U kunt geen flitsmeter of kleurmeter gebruiken bij de modus voor draadloos flitsen, omdat de ingebouwde flitser van de camera vooraf flitst.
• De zoompositie voor de HVL-F36AM wordt automatisch ingesteld op 24 mm.
• Wanneer u fotografeert met de draadloze flitser, kan de flitser soms per ongeluk afgaan als gevolg van statische elektriciteit of elektromagnetische storing.

Wanneer u de flitser niet gebruikt, schakelt u deze uit met de toets ON/OFF.

De ministandaard bevestigen en verwijderen

• Gebruik de bijgeleverde ministandaard wanneer de flitser op afstand van de camera wordt gebruikt.
• U kunt de flitser op een statief bevestigen met de daarvoor bestemde bevestigingsopeningen in de ministandaard.

Bevestigen

Verwijderen

Fotograferen met een draadloze flitser

1 Bevestig de flitser op de camera en schakel de flitser en de camera in.

2 Stel de camera in op draadloos flitsen.

• De instellingsprocedure hangt af van de gebruikte camera. Raadpleeg de gebruiksaanwijzing van de camera voor meer informatie.
• Wanneer de camera op draadloos wordt ingesteld, worden tevens de flitser automatisch op draadloos ingesteld en wordt WL (wireless) weergegeven op het bedieningspaneel.
• Het lampje voor kanaal 1 "CH1" voor de draadloze flitser gaat branden.

Wanneer kanaal 2 wordt geselecteerd, brandt het lampje "CH2". Zie pagina 33 voor meer informatie over het wijzigen van de kanaalinstellingen.

3 Verwijder de flitser van de camera en klap de ingebouwde flitser uit.

• Wanneer de flitser van de camera wordt verwijderd, gaat het lampje voor snelle synchronisatie branden.

• Stel de camera en flitser op in een donkere ruimte, bijvoorbeeld binnen.
• Zie pagina 28 voor meer informatie.

5 Zorg ervoor dat de ingebouwde flitser en de flitser volledig zijn opgeladen.

• In de beeldzoeker wordt 4 weergegeven wanneer de ingebouwde flitser volledig is opgeladen.
• De AF-lamp aan de voorzijde knippert en brandt aan de rechterzijde wanneer de flitser volledig is opgeladen.

6 Gebruik testflitsen om de flitser te controleren.

• De testflitsprocedure hangt af van de gebruikte camera. Raadpleeg de gebruiksaanwijzing van de camera voor meer informatie.
• Als het testflitsen mislukt, wijzigt u de positie van de camera, de flitser of het onderwerp.

7 Controleer of de ingebouwde flitser en de flitser volledig geladen zijn en druk op de sluiterknop om de foto te nemen.

De kanaalinstelling wijzigen

Als er vlak bij een andere draadloze flitser wordt gebruikt, zoals op een fotosessie, kan uw flitser afgaan door het lichtsignaal van de ingebouwde flitser van een andere camera. Dit voorkomt u door het kanaal als volgt te wijzigen.

1 Zorg dat de draadloze flitserlampjes "CH1" en "CH2" allebei uit zijn.

• Als ze branden, drukt u op de toets voor draadloos flitsen om ze uit te schakelen.

2 Druk drie seconden op de toets voor draadloos flitsen.

• Na drie seconden wordt het kanaal gewijzigd en verandert het lampje van de kanaalindicator.

3 Bevestig de flitser op de camera en druk de sluiterknop gedeeltelijk in.

• Deze handeling zendt de kanaalinformatie van de flitser naar de camera.

Draadloos flitsen alleen op de flitser instellen

Wanneer de flitser op de camera wordt geplaatst en wordt ingesteld op draadloos, worden de kanaalinformatie verzonden naar de camera. Dat betekent dat u, als u dezelfde combinatie van camera en flitser blijft gebruiken zonder het draadloze kanaal te wijzigen, de flitser en camera ook afzonderlijk kunt instellen op draadloos flitsen.

Camera-instelling:

Stel de camera in op de modus voor draadloos flitsen.

Raadpleeg de gebruiksaanwijzing bij uw camera voor meer informatie.

Flitserinstelling:

Druk op de toets voor draadloos flitsen om het lampje "CH1" of "CH2" in te schakelen.

Wachttijd tot automatisch uitschakelen

U kunt de wachttijd voor automatisch uitschakelen wijzigen.

1 Druk drie seconden op de toets flitser ON/OFF.

• De lampjes AUTO, flitser ON en flitser OFF gaan tegelijkertijd branden.

2 Druk op de toets voor draadloos flitsen om een kanaal te selecteren.

Kanaal 1 "CH1"

Automatisch uitschakelen

• Kanaal 2 "CH2"

Automatisch uitschakelen wanneer draadloos flitsen is ingesteld

3 Druk op de selectietoets ZOOM om de gewenste wachttijd voor automatisch uitschakelen te selecteren.

Kanaal 1 "CH1"

Automatisch uitschakelen

Opties

4 minuten

Lampjes

M.ZOOM [M.ZOOM]

15 minuten [24 mm]

60 minuten [35 mm]

Geen [85 mm]

• Kanaal 2 "CH2"

Automatisch uitschakelen in draadloze flitsmodus

Opties

Lampjes

60 minuten [M.ZOOM]

Geen [24 mm]

4 Druk op de toets flitser ON/OFF om terug te gaan naar de normale status.

• De geselecteerde instellingen blijven bewaard, zelfs als de flitser wordt uitgeschakeld of de batterijen worden verwijderd.

Flitsbereik

In onderstaande tabellen worden het flitsbereik weergegeven voor foto's waarbij de flitser aan de camera is bevestigd (het ideale bereik om de juiste belichting te krijgen).

Bij een brandpuntsafstand van 17 mm (eenheid: m)

Bij een brandpuntsafstand van 24 mm (eenheid: m)

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	-	-	1,0 - 1,3	1,0 - 1,7	1,0 - 2,0
F22	-	-	-	1,0 - 1,3	1,0 - 1,8	1,0 - 2,5	1,0 - 2,9
F16	-	-	1,0 - 1,3	1,0 - 1,8	1,0 - 2,5	1,0 - 3,4	1,0 - 3,9
F11	-	1,0 - 1,3	1,0 - 1,8	1,0 - 2,5	1,0 - 3,6	1,0 - 5,0	1,0 - 5,7
F8	1,0 - 1,3	1,0 - 1,8	1,0 - 2,5	1,0 - 3,5	1,0 - 5,0	1,0 - 6,9	1,0 - 7,9
F5,6	1,0 - 1,8	1,0 - 2,5	1,0 - 3,6	1,0 - 5,0	1,0 - 7,1	1,0 - 9,8	1,0 - 11
F4	1,0 - 2,5	1,0 - 3,5	1,0 - 5,0	1,0 - 7,0	1,0 - 10	1,0 - 14	1,0 - 16
F2,8	1,0 - 3,6	1,0 - 5,0	1,0 - 7,1	1,0 - 10	1,0 - 14	1,0 - 20	1,0 - 23
F2	1,0 - 5,0	1,0 - 7,0	1,0 - 10	1,0 - 14	1,0 - 20	1,3 - 28	1,4 - 32
F1,4	1,0 - 7,1	1,0 - 10	1,0 - 14	1,0 - 20	1,3 - 28	1,8 - 40	2,0 - 45

• Het flitsbereik bij een brandpuntsafstand van 28 mm ligt ongeveer tussen de uiterste grenzen van brandpuntsafstanden 24 mm en 35 mm. Het flitsbereik bij een brandpuntsafstand van 50 mm ligt ongeveer tussen de uiterste grenzen van brandpuntsafstanden 35 mm en 80 mm.

Bij een brandpuntsafstand van 35 mm (eenheid: m)

Bij een brandpuntsafstand van 85 mm (eenheid: m)

• Wanneer u fotografeert op een afstand kleiner dan 1 m, kan de lens het licht van de flitser blokkeren waardoor een schaduw kan ontstaan op het onderste deel van de foto. Fotografeer in de modus voor draadloos flitsen.

Opmerkingen bij het gebruik

Tijdens de opnamen

• Deze flitser genereert fel licht en mag niet vlak voor de ogen worden gebruikt.

Batterijen

• Het weergegeven batterijniveau kan lager zijn dan de daadwerkelijke batterijcapaciteit, afhankelijk van de temperatuur en de opslagcondities. Het weergegeven batterijniveau wordt correct weergegeven nadat de flitser een aantal keren is gebruikt. Wanneer het batterijniveau knippert om aan te geven dat de flitser niet kan worden gebruikt, drukt u een aantal keren op de toets ON/OFF om de weergave van het juiste batterijniveau te herstellen. Als het batterijniveau nog steeds niet correct wordt weergegeven, vervangt u de batterijen.
• Wanneer u lithiumbatterijen gebruikt en de batterijen heet worden als gevolg van een hoge temperatuur of intensief gebruik, kan het batterijniveau knipperen en kan de flitser enige tijd niet werken. Wacht totdat de batterijen zijn afgekoeld voordat u de flitser weer gebruikt.
• Ni-MH-batterijen kunnen plotseling leeg zijn. Als tijdens het fotograferen het batterijniveau begint te knipperen of de flitser niet langer kan worden gebruikt, vervangt u de batterijen of laadt u deze weer op.
• De flitsfrequentie en het aantal flitsen dat wordt geleverd door nieuwe batterijen, kan verschillen van de in de tabel weergegeven waarden, afhankelijk van de tijd die is verstreken na de productie van de batterijen.

Temperatuur

• De flitser mag worden gebruikt bij een temperatuur tussen 0 °C en 40 °C
• Stel de flitser niet bloot aan extreem hoge temperaturen (bijvoorbeeld direct zonlicht in een auto) of aan een hoge luchtvochtigheid.
• Om te voorkomen dat zich condens vormt op de flitser, plaatst u deze in een gesloten plastic zak wanneer u de flitser van een koude naar een warmere omgeving verplaatst. Laat de flitser opwarmen tot kamertemperatuur voordat u deze uit de zak verwijdert.
• Bij lagere temperaturen neemt de batterijcapaciteit af. Houd de camera en reservebatterijen in een warme binnenzak wanneer u fotografeert bij koud weer. Bij koud weer kan de flitser zich gedragen alsof de batterijen bijna leeg zijn, zelfs wanneer er nog enige lading in de batterijen over is. Batterijen winnen weer enige capaciteit terug wanneer ze opwarmen tot de normale bedrijfstemperatuur.
• Deze flitser is niet waterdicht. Neem voorzorgsmaatregelen zodat de flitser niet in contact kan komen met water of zand wanneer deze bijvoorbeeld wordt gebruikt aan het strand. Contact met water, zand, stof of zout kan een storing veroorzaken.

Onderhoud

Verwijder de flitser van de camera. Maak de flitser schoon met een droge, zachte doek. Als de flitser in contact is gekomen met zand, kan het oppervlak beschadigd worden als u dit afveegt. Het zand moet daarom voorzichtig verwijderd worden met een blaaskwastje. Voor hardnekkige vlekken gebruikt u een doek die licht is bevochtigd met een mild schoonmaakmiddel en veegt u de flitser vervolgens droog met een droge, zachte doek. Gebruik geen sterke oplosmiddelen, zoals thinner of benzine, omdat deze de afwerking kunnen beschadigen.

Technische gegevens

Richtgetal

Normaal flitsen (ISO 100)

Instelling flitsbereik (mm)	17*	24	28	35	50	85
GN	11	20	22	25	29	36

• Wanneer de groothoekadapter is bevestigd

Draadloos flitsen (ISO 100)

Instelling flitsbereik (mm)	17*	24	28	35	50	85
GN	8,5	14	15	19	22	28

• Wanneer de groothoekadapter is bevestigd

HSS vlak flitsen (flitsen met HSS, ISO 100)

• Herhaling is het geschatte aantal keren dat mogelijk is voordat een nieuwe batterij volledig is uitgeput.

Flitsbereik

Flitsdekking	Instelling flitsdekking (mm)
	17*	24	28	35	50	85
Boven-onder (°)	115	60	53	45	34	23
Links-rechts (°)	125	78	70	60	46	31

• Wanneer de groothoekadapter is bevestigd

Prestaties bij doorlopend flitsen	40 flitsen bij 5 flitsen per seconde (Normaal flitsen, GN 6, 85 mm, Ni-MH-batterij)
AF-lamp	Automatisch flitsen bij laag contrast en lage helderheid Actieradius (met een 50 mm lens op een α100) Centrum van het beeld: 0,5 m tot 6 m Randen van het beeld: 0,5 m tot 3 m

Flitserregeling	Flitserregeling met voorflits, directe TTL-meting
Afmetingen (ongeveer)	B 68 × H 122 × D 89 mm

Gewicht (ongeveer) 260 g

Bijgeleverd	Flitser (1), Ministandaard (1), Draagtas (1),
toebehoren	Groothoekadapter (1),
	Handleiding en documentatie

De functies in deze gebruiksaanwijzing zijn afhankelijk van de testomstandigheden bij ons bedrijf. Wijzigingen in ontwerp en technische gegevens zijn voorbehouden zonder voorafgaande kennisgeving.
