HVL-F36AM - Flash externe SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Flash externe
Compatibilité	Appareils photo Sony avec monture A
Nombre guide	36 (ISO 100, m)
Alimentation électrique	4 piles AA (Alcalines ou NiMH)
Dimensions approximatives	75 x 100 x 120 mm
Poids	300 g (sans piles)
Type de batterie	Piles AA
Tension	6 V
Puissance	Max 200 W
Fonctions principales	Mode TTL, mode manuel, mode stroboscopique, compensation d'exposition
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée, vérifier auprès du service après-vente Sony
Informations générales	Conçu pour les photographes professionnels et amateurs, idéal pour la photographie en intérieur et en extérieur

FOIRE AUX QUESTIONS - HVL-F36AM SONY

Comment activer le flash SONY HVL-F36AM ?

Pour activer le flash, assurez-vous qu'il est correctement monté sur la griffe porte-accessoire de votre appareil photo. Ensuite, allumez le flash à l'aide de l'interrupteur situé sur le côté du flash.

Pourquoi mon flash ne se déclenche-t-il pas ?

Vérifiez que le flash est bien chargé et qu'il est correctement connecté à l'appareil photo. Assurez-vous également que l'appareil photo est en mode compatible avec le flash.

Comment régler la puissance du flash ?

La puissance du flash peut être réglée via les paramètres de votre appareil photo ou directement sur le flash, en utilisant les commandes de compensation d'exposition.

Le flash se recharge lentement, est-ce normal ?

Un temps de recharge lent peut être normal après un usage intensif. Assurez-vous que les piles sont en bon état et suffisamment chargées. Si le problème persiste, essayez avec d'autres piles.

Puis-je utiliser le SONY HVL-F36AM avec un autre modèle d'appareil photo ?

Le SONY HVL-F36AM est conçu pour être utilisé avec des appareils photo Sony compatibles. Vérifiez la compatibilité de votre modèle avant utilisation.

Comment nettoyer mon flash SONY HVL-F36AM ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du flash. Évitez l'utilisation de produits abrasifs ou de solvants qui pourraient endommager le matériau.

Le flash fonctionne-t-il en mode sans fil ?

Le SONY HVL-F36AM peut être utilisé en mode sans fil avec certains modèles d'appareils photo Sony. Assurez-vous que votre appareil photo est configuré pour le mode sans fil.

Quels types de piles sont nécessaires pour le SONY HVL-F36AM ?

Le SONY HVL-F36AM utilise quatre piles AA. Il est recommandé d'utiliser des piles rechargeables pour une performance optimale.

Comment puis-je réinitialiser le flash ?

Pour réinitialiser le flash, éteignez-le puis retirez les piles. Attendez quelques minutes avant de remettre les piles et de rallumer le flash.

MODE D'EMPLOI HVL-F36AM SONY

Avant de faire fonctionner ce produit, lisez attentivement ce mode d'emploi et conservez-le pour toute référence ultérieure.

Avertissement

Afin de réduire les risques d'incendie ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Scotcher les contacts des piles lithium avant de les jeter. Suivre les éventuelles consignes locales sur le rejet des piles.

Ne pas laisser les piles ou de petits accessoires à la portée de jeunes enfants qui pourraient les avaler. En cas d'ingestion accidentelle, contacter immédiatement un médecin.

Retirer immédiatement les piles du flash si :

• L'appareil est tombé ou a reçu un choc à la suite duquel il s'est brisé et laisse apparaître ses composants internes.
• L'appareil chauffe anormalement ou émet une fumée ou une odeur étrange.

Ne pas démonter le flash. Risque d'électrocution lié à la présence de circuits haute tension.

Consignes de sécurité importantes

Lors de l'utilisation de votre matériel photographique, il convient d'observer des précautions de sécurité de base, à savoir, entre autres :

Prendre connaissance de toutes les instructions à respecter avant toute utilisation.

Lorsqu'un appareil est utilisé par un enfant ou à proximité d'un enfant, une surveillance attentionnée est obligatoire.

Ne pas laisser l'appareil sans surveillance pendant l'utilisation.

Il convient d'être prudent car les parties chaudes peuvent entraîner des brûlures.

Ne pas utiliser l'appareil lorsque le cordon est endommagé ou si l'appareil est tombé ou a été endommagé, tant qu'il n'a pas été examiné par un technicien qualifié.

Laisser l'appareil refroidir complètement avant de le ranger. Enrouler le cordon autour de l'appareil sans le serrer lors du rangement.

Pour réduire les risques d'électrocution, ne pas immerger cet appareil dans l'eau ou d'autres liquides.

Pour réduire les risques d'électrocution, ne pas démonter cet appareil et confier l'entretien ou les réparations eventuelles à un technicien qualifié. Un montage incorrect peut entraîner une électrocution lors de l'utilisation suivante de l'appareil.

L'utilisation d'un dispositif de fixation pour accessoires non recommandé par le fabricant peut constituer un risque d'incendie, d'électrocution ou de blessure des personnes.

Les piles peuvent chauffer ou exploser suite à une utilisation incorrecte.

Utiliser uniquement les piles individuelles dans ce mode d'emploi.

Ne pas mettre les piles en place avec une polarité inversée (+ / - )

Ne pas soumettre les piles au feu ou à de fortes températures.

Ne pas essayer de les recharger (sauf pour les piles rechargeables), ne pas les mettre en court-circuit, ne pas les démonter.

Ne pas mélanger différents types et différentes marques de piles, ni des piles anciennes et nouvelles.

Attention

Lors de l'émission de l'éclair, le tube à éclairs peut être très chaud. Ne pas la toucher.

Pour les clients en europe

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, leur déchetterie ou le magasin où vous avez acheté le produit.

α est une marque commerciale de Sony Corporation.

Table des matières

Caractéristiques 6 Nomenclature 7 Panneau de commande 8

Préparations

Mise en place des piles 9 Montage et démontage du flash 11 Mise en marche/Arrêt automatique 12

Principes de base

Flash en mode de programmation automatique (principes de base) 13 Modes d'enregistrement 16

Applications

Couverture de la tête-réflecteur Zoom 18 Flash indirect 22 Illuminateur AF 25 Synchro haute vitesse (HSS) 26 Flash sans cordon (WL) 28 Durée de temporisation avant auto-extinction 35

Informations complémentaires

Porte du flash 37 Remarques sur l'utilisation 39 Entretien 40 Charakteristiken 41

Avant la première utilisation

Pour plus d'informations, reportez-vous au mode d'emploi fourni avec votre appareil photo.

Ce flash n'est pas étanche à la poussière, aux gouttes ni à l'eau.

Ne pas le placer dans les endroits suivants :

Où que vous utilisiez ou stockiez cet appareil, ne le placez pas dans les endroits suivants. Ceci pourrait entraîner un problème de fonctionnement.

• Placer ce flash dans des endroits soumis à la lumière directe du soleil comme sur un tableau de bord ou à proximité d'un radiateur peut entraîner sa déformation ou un dysfonctionnement. Endroits soumis à des vibrations excessives. Endroits soumis à de fortes ondes magnétiques. Endroits sablonneux.

Prenez garde à ne pas exposer cet appareil au sable lorsque vous êtes sur une plage ou dans des zones sablonneuses.

Ceci pourrait entraîner un problème de fonctionnement.

Caractéristiques

• Flash compact qui offre une sortie de flash avec un nombre guide maximal de 36 (position 85mm, ISO 100· m).
• Ce flash peut être utilisé avec des objectifs compatibles pour permettre une mesure au flash ADI (Advanced Distance Integration), qui n'est pas affectée par le taux de réflexion de l'arrière-plan ou du sujet.
• Il permet une synchro haute vitesse.
• Il propose également de nombreuses fonctions telles que le flash indirect, etc.

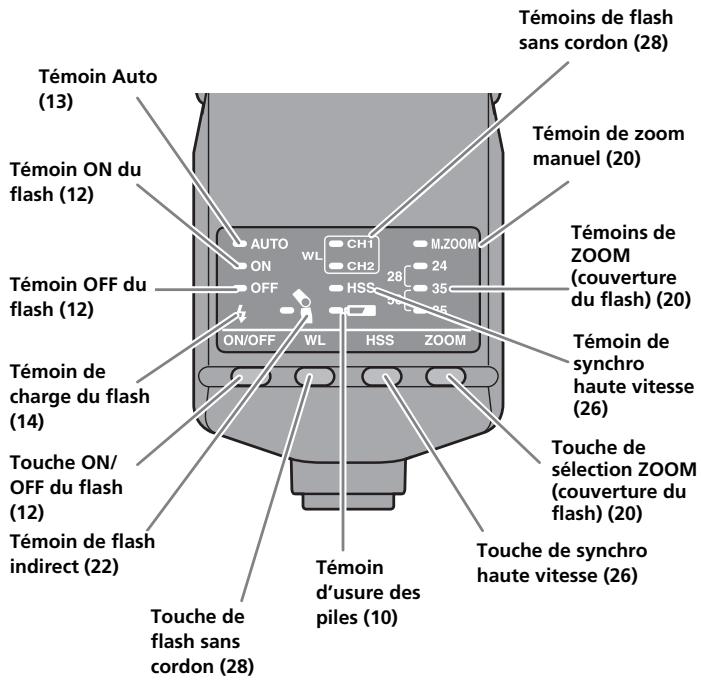

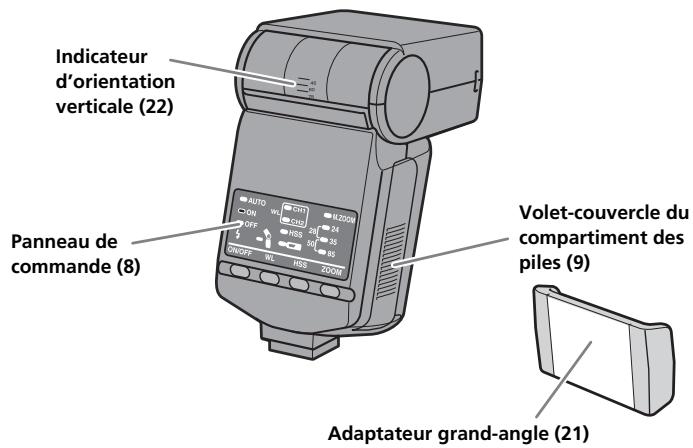

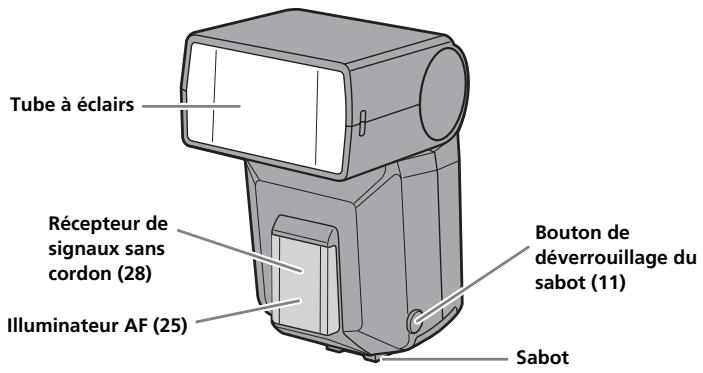

Nomenclature

Retirer la feuille de protection de l'avant de l'illuminateur AF avant utilisation.

Mise en place des piles

Le HVL-F36AM peut être alimenté par :

Les piles ne sont pas fournies.

• 4 piles alcalines type AA
• 4 piles lithium type AA
• 4 piles Ni-MH (nickel-métal hydrure) rechargeables type AA S'assurer que ces piles sont bien rechargées avec le chargeur adapté.

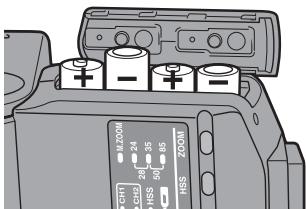

2 Mettre les piles en place en respectant les polarités indiquées sur le schéma figurant dans le compartiment.

• Exécuter les étapes dans le sens inverse lors de l'ouverture du compartiment.
• Le témoin sur le panneau de commande s'allume. S'il ne s'allume pas, appuyez sur la touche ON/OFF du flash.

Vérification de l'état des piles

Le témoin du panneau de commande s'allume ou clignote si les piles sont faibles.

Témoin allumé

Il est recommandé de changer les piles. Le flash peut encore être utilisé dans cet état si 14 (féminin de charge du flash), situé à l'arrière de l'appareil, est allumé.

Seul le méoin clignote

Le flash ne peut plus fonctionner. Remplacez les piles.

• Vérifiez la mise en place des piles si rien ne se passe après avoir appuyé sur la touche ON/OFF.

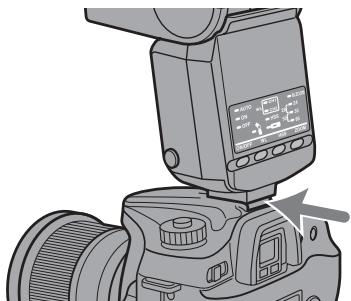

Montage du flash sur l'appareil photo

Pousser fermement le sabot sur l'appareil photo jusqu'à ce qu'il s'encliquette.

• Le flash est automatiquement verrouillé en place.
• Si le flash intégré de l'appareil photo est déployé, le rabattre avant de monter le flash.

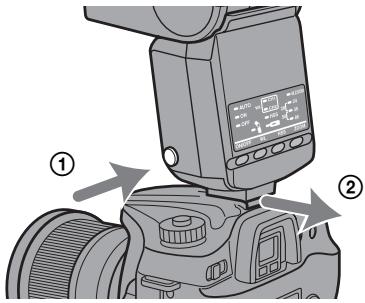

Retrait du flash de l'appareil photo

Tout en appuyant sur le bouton de déverrouillage ① du sabot, sortez le flash ②.

Appuyez sur la touche on/off située à l'arrière du flash.

Lorsque le flash est alimenté, il se met sous tension.

• Lors de la mise sous tension du flash, le témoin ON du flash du panneau de commande s'allume.

Si vous appuyez sur la touche ON/OFF du flash alors que le flash est sous tension, le flash s'éteint et le témoin OFF du flash du panneau de commande s'allume.

Le témoin OFF du flash s'éteint après 8 secondes.

Arrêt automatique

Le flash est automatiquement mis hors tension et les indicateurs du panneau de commande s'éteignent afin d'économiser les piles lorsque l'appareil photo ou le flash n'a pas été utilisé pendant 4 minutes.

• Lors de la prise de vues avec le flash détaché de l'appareil (p. 28), les indicateurs du panneau de commande disparaissent au bout de 60 minutes.
• Vous pouvez modifier la durée de temporisation avant auto-extinction, ou désactiver l'auto-extinction. (p. 35)

Flash en mode de programmation automatique (principes de base)

1 Sélectionner le mode P sur l'appareil photo. 2 Appuyez sur la touche ON/OFF du flash pour allumer les témoins « AUTO » et « ON » ou le témoin « ON » du panneau de commande.

• Les témoins « AUTO » et « ON » s'allument pour indiquer le mode flash automatique. Le témoin « ON » s'allume seul pour le mode Fill-flash.

3 Lorsque le flash est chargé, appuyez sur le déclencheur pour prendre une photo.

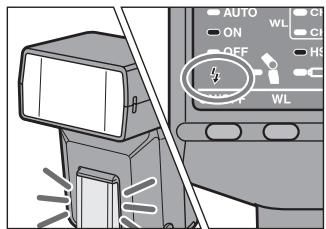

• Le flash est chargé lorsque le témoin de charge du flash 4 situé sur le panneau de commande du flash et l'indicateur 4 dans le viseur sont allumés.

Lorsque l'exposition de la photo qui vient d'être prise est bonne, le témoin de charge du flash du panneau de commande clignote.

• La photo risque d'être sous-exposée si le déclenchement intervient après la fin de la charge du flash.
• Lors de l'utilisation du retardateur, appuyez à fond sur le déclencheur seulement lorsque la charge du flash est terminée.
• Le mode flash automatique ou Fill-flash est sélectionné, selon votre appareil photo. Pour plus d'informations, reportez-vous au mode d'emploi de votre appareil photo.
• Si votre appareil photo comporte le mode automatique ou de sélection de scène, ces modes sont gérés ici comme des modes automatiques programmes.
• Les tableaux suivants indiquent la distance qu'atteint la lumière à partir du flash (c'est-à-dire la portée du flash). Pour plus d'informations, reportez-vous à la page 37.

(unité : m)

ISO100		Longueur focale (mm)
		24	28	35	50	85
Ouverture	2,8	1-7	1-8	1-9	1-10	1-13
	4	1-5	1-5,5	1-6	1-7	1-9
	5,6	1-3,5	1-4	1-4,5	1-5	1-6,5

(unité : m)

ISO400		Longueur focale (mm)
		24	28	35	50	85
Ouverture	2,8	1-14	1-16	1-18	1-20	1,2-26
	4	1-10	1-11	1-12,5	1-15	1-18
	5,6	1-7	1-8	1-9	1-10	1-13

Prise de vue en mode flash priorité d'ouverture (a)

1 Sélectionner le mode A sur l'appareil photo. 2 Appuyez sur la touche ON/OFF pour activer le timer ON du flash.

• Le mode Fill-flash est sélectionné.

Régler l'ouverture et faire le point sur le sujet.

• Pour diminuer la portée du flash, diminuer l'ouverture (nombre plus grand). Pour augmenter la portée, augmenter l'ouverture.
• La vitesse d'obturation est automatiquement réglée.

4 Appuyez à fond sur le déclencheur lorsque le flash est chargé.

Prise de vue en mode flash priorité de vitesse d'obturation (s)

1 Sélectionner le mode S sur l'appareil photo. 2 Appuyez sur la touche ON/OFF pour activer le témoin ON du flash.

• Le mode Fill-flash est sélectionné.

3 Régler la vitesse et faire le point sur le sujet. 4 Appuyez à fond sur le déclencheur lorsque le flash est chargé.

Mode de prise de vue en exposition manuelle (m)

1 Sélectionner le mode M sur l'appareil photo. 2 Appuyez sur la touche ON/OFF pour activer le témoin ON du flash.

• Le mode Fill-flash est sélectionné.

3 Régler l'ouverture et la vitesse et faire le point sur le sujet. - Pour diminuer la portée du flash, diminuer l'ouverture (nombre plus grand). Pour augmenter la couverture, augmenter l'ouverture. 4 Appuyez à fond sur le déclencheur lorsque le flash est chargé.

Auto zoom

Ce flash comporte une tête-réflecteur zoom permettant la couverture par l'éclair du champ angulaire de différentes focales comprises entre 24 mm et 85 mm (Auto zoom). Sauf volonté de l'utilisateur, le réglage de couverture s'effectue de façon automatique.

Longueur focale 24mm

Longueur focale 85mm

• Appuyez à mi-course sur le déclencheur.

Lorsque la couverture est réglée sur 24mm, 35mm ou 85mm, le témoin correspondant s'allume.

Par exemple: 24mm

Lorsque la couverture est réglée sur 28mm ou 50mm, deux témoins s'allument.

Par exemple: 28mm

• Le réglage de la couverture automatique s'effectue de la façon suivante :

Longueur focale utilisée	Couverture
24 mm - 27 mm	24 mm
28 mm - 34 mm	28 mm
35 mm - 49 mm	35 mm
50 mm - 84 mm	50 mm
85 mm ou plus	85 mm

• Le témoin « 24 mm » clignote si un objectif ayant une longueur focale inférieure à 24 mm est utilisé en mode couverture automatique. Dans ce cas, utilisez l'adaptateur grand-angle (p. 21) afin d'éviter un assemblage à la périphérie de l'image.

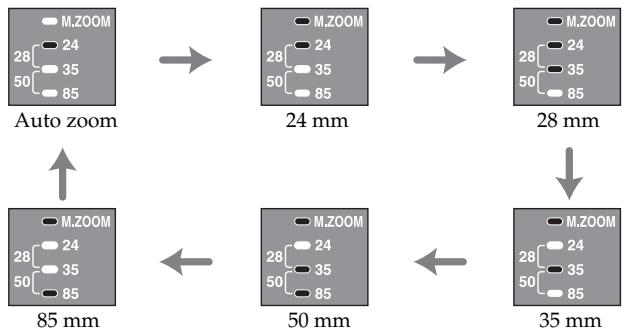

Zoom manuel

Vous pouvez régler manuellement la couverture du zoom quel que soit la longueur focale de l'objet utilisé.

Appuyez sur la touche ZOOM pour afficher la couverture sur la position souhaitée.

• Les positions de couverture changent dans l'ordre suivant : Le témoin de zoom manuel « M. ZOOM » s'allume.

• Si la couverture sélectionnée est inférieure à celle nécessaire à la longueur focale utilisée, l'image peut présenter un assombrissement de sa périphérie.

Adaptateur grand-angle (17 mm zoom angle)

L'adaptateur grand-angle étend la couverture du flash à une longueur focale de 17mm

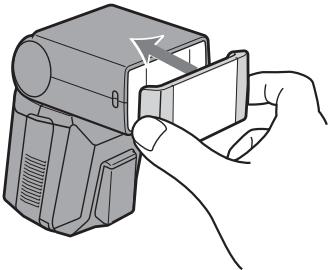

Fixez l'adaptateur grand-angle fourni au tube à éclairs.

• Faites glisser l'adaptateur grand-angle dans le tube à éclairs jusqu'au déclic de mise en place.
• Si vous avez du mal à retirer l'adaptateur grand-angle, retirez d'abord un côté.

• Lorsque vous utilisez l'adaptateur grand-angle, réglez la couverture automatique sur 24mm.
• Lorsque l'on photographie des sujets plans à une longueur fiscale d'environ 17mm, le flux d'éclairage entre le centre et la périphérie présente une légère variation qui peut se traduire par une périphérie de l'image légèrement plus sombre que le centre.
• Lorsque vous utilisez un objectif grand-angle avec une longueur focale de 17mm, la périphérie de l'image peut s'assombrir.
• Lorsque vous utilisez l'adaptateur grand-angle, appuyez sur la touche de synchro haute vitesse pour que le témoin de synchro haute vitesse reste allumé.
• Reportez-vous au tableau suivant pour connaître la portée du flash lors de l'utilisation d'un adaptateur grand-angle :

(unité : m)

	ISO100	ISO400
2,8	1 - 4	1 - 8
4	1 - 2,8	1 - 5,6
5,6	1 - 2	1 - 4

Flash indirect

Lorsque le flash est utilisé en direct pour éclairer un sujet situé devant un mur, les ombres portées sont dures. Dans ces conditions, il est préféable de diriger la tête-reflecteur vers une surface blanche réfléchissante afin que le sujet soit éclairé par la lumière réflèchie.

Flash indirect

Flash normal

Orientez le flash vers le haut.

• Le flash peut être réglé sur, ou.

• Le témoin de flash indirect du panneau de commande s'allume.

• La synchronisation haute vitesse (p. 26) est annulée lors de l'utilisation du flash indirect.
• Pour travailler en flash indirect, diriger le réflecteur vers un plafond ou un mur blancs. Une surface colorée peut induire une dominante colorée sur l'image. Eviter de diriger l'éclair vers un plafond très haut ou une vitre.

Réglage de l'angle de réflexion

Si l'éclairage émis vers le sujet lui parvient à la fois de façon directe et indirecte, le résultat risque d'être incorrect. L'angle de réflexion doit être déterminé en fonction de la distance flash-surface refléchissante, de la distance appareil-sujet, et de la longueur focale de l'objectif, etc.

Correct

Incorrect

Déterminer l'angle de réflexion à l'aide du tableau suivant.

Longueur focale de l'objet	Angle de réflexion
70 mm et plus	45°
28 - 70 mm	60°
28 mm et moins	75°, 90°

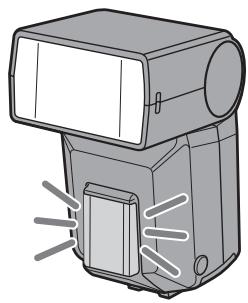

Illuminateur AF

En faible lumière ambience ou si le sujet présente un faible contraste, la pression à mi-course sur le déclencheur allume le témoin rouge placé en façade du flash. Cet illuminateur permet à l'autofocus de fonctionner.

L'illuminateur AF fonctionne même si le flash n'est pas en service. - L'illuminateur AF du boîtier est déconnecté lorsque celui du flash est en service. - L'illuminateur AF ne fonctionne pas en mode AF continu (lorsque vous filmez en continu un sujet en déplacement). - L'illuminateur AF peut ne pas fonctionner si l'objet utilisé est d'une longueur focale supérieure à 300 mm. Il ne fonctionne pas lorsque le flash est détaché de l'appareil.

Synchro haute vitesse (HSS)

Synchro haute vitesse

Flash normal

La synchro haute vitesse permet de s'affranchir des restrictions habituelles de la synchro classique et d'accéder à l'ensemble de la gamme de vitesses de l'appareil. La gamme d'ouvertures compatibles augmente, ce qui permet des prises de vues avec flash avec une large ouverture du diaphragme : la mise au point sur l'arrière-plan est floue, mettant ainsi en valeur le sujet au premier plan. Même lors d'une prise de vues à une ouverture de diaphragme géométrique élevée en mode A ou M, lorsque l'arrière-plan est très lumineux et que la prise est normalement sur-exposée, il est possible de régler l'exposition en utilisant le déclencheur haute vitesse.

Appuyez sur la touche de synchro haute vitesse (HSS).

• Le témoin de synchro haute vitesse s'allume.

• Si vous appuyez de nouveau sur la touche de synchro haute vitesse (HSS), la synchro haute vitesse est annulée. Lorsque la synchro haute vitesse est annulée, la vitesse d'obturation ne peut pas être plus rapide que la vitesse de synchro.
• Il est recommandé de prendre des photos dans des ambiances lumineuses.
• La portée du flash est inférieure à celle d'une photographie normale au flash.

Vous pouvez trouver la portée du flash précise avec la synchro haute vitesse en vous reportant au tableau Flash plat HSS (ISO100) à la page 41. Divisez le nombre guide par l'ouverture pour obtenir la portée maximale du flash.

Par exemple, avec une vitesse d'obturation de 1/500 et une longueur focale de 28mm, selon le tableau, le nombre guide est 8. 8 (le nombre guide) divisé par 4 (l'ouverture) égale 2; dans ce cas-là, la portée du flash est donc de 2m.

Le nombre est double avec une sensibilité ISO400.

• La synchro haute vitesse ne peut pas être utilisée en mode flash indirect.
• Lors de l'utilisation d'un flashmètre ou d'un thermocolorimètre, la synchro haute vitesse ne peut pas être utilisée car elle perturbe l'exposition.

Vitesse de synchronisation du flash

Les photographies réalisées avec le flash sont généralement associées à une vitesse d'obturation maximale appelée vitesse de synchro du flash. Cette restriction ne s'applique pas aux appareils photo conçus pour la photographie de synchro haute vitesse (HSS) (p. 26), car ils permettent de photographier au flash à une vitesse d'obturation maximale de l'appareil.

Flash sans cordon (WL)

Les photographies réalisées avec le flash monté sur l'appareil manquent de relief (photo ①). Dans ce cas, il est possible d'obtenir un meilleur rendu en détachant le flash de l'appareil pour le placer sur le côté du sujet par exemple (photo ②).

Lorsque vous prenez ce type de photographie avec un appareil photo reflex à objectifs interchangeables, l'appareil photo et le flash sont généralement raccordés par un cordon. Désormais, il n'est plus nécessaire de disposer de cordons, car c'est l'éclair du flash lui-même qui comporte un signal de liaison. L'exposition correcte est déterminée automatiquement par l'appareil photo.

Flash normal

Flash sans cordon

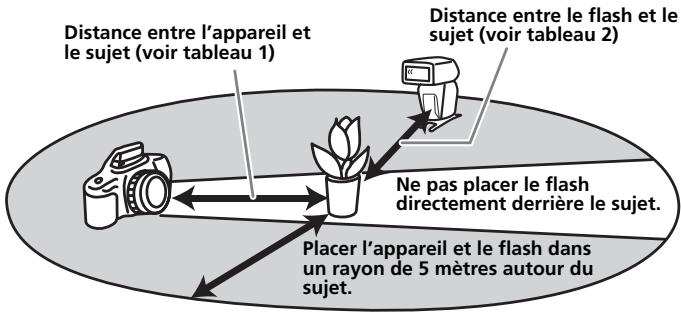

Portée du flash sans cordon

Le mode flash sans cordon fonctionne grâce à un signal émis par le flash intégré qui commande les flashes détachés. Lors de la disposition de l'appareil photo, des flashes et du sujet, suivre les indications suivantes.

• Effectuer les prises de vues de préférence en intérieur avec une lumière ambience faible.
• Placer le flash détaché comme indiqué dans la zone grisée du schéma suivant.

Distance appareil-sujet HVL-F36AM

	Distance appeareil-sujet(tableau 1)	Distance HVL-F36AM-sujet (tableau 2)
		Autre que HSS		HSS
Vitesse d'obturationOuverture	Toutes les vitessesd'obturation	Maxi1/60 s	1/60 vers vitesse desynchron	1/250 s	1/500 s	1/1000 s	1/2000 s
2,8	1,4 - 5	1,4 - 5	1 - 5	1 - 4	1 - 3	1 - 2	1 - 1,5
4	1 - 5	1 - 3,5	1 - 5	1 - 3	1 - 2	1 - 1,5	-
5,6	1 - 5	1 - 2,5	1 - 3,5	1 - 2	1 - 1,5	-	-

• Dans le tableau ci-dessus, les distances sont données pour l'ISO 100. Avec l'ISO 400, les distances doivent être multipliées par deux (dans la limite des 5m).

Remarques concernant le mode flash sans cordon

L'utilisation d'un flashmètre ou d'un thermocolorimètre est impossible en mode flash sans cordon car le pré-flash intégré de l'appareil s'éteint. - Avec le HVL-F36AM la position du zoom est automatiquement régée sur 24mm. - Lors d'une prise de vues avec le flash sans cordon, le flash peut parfois s'éteindre en raison de l'électricité statique ambiant ou de parasites électromagnétiques.

Lorsque vous n'utilisez pas le flash, désactivez-le à l'aide de la touche ON/OFF.

Fixation et démontage du mini-support

Utiliser le mini-support fourni lorsque le flash est démonté de l'appareil. - Il est possible de fixer le flash sur un trépied à l'aide des orifices filetés pour trépied du mini-support.

2 Régler l'appareil sur le flash sans cordon.

• La méthode de réglage varie en fonction de l'appareil utilisé. Pour plus de détails, reportez-vous au mode d'emploi qui accompagne l'appareil photo.
• Lorsque l'appareil est réglé en mode sans cordon, le flash est également automatiquement réglé sur le mode sans cordon et WL s'affiche sur le panneau de commande.
• Le témoin du canal 1 « CH1 » du flash sans cordon s'allume. Lorsque le canal 2 est sélectionné, le témoin « CH2 » s'allume. Pour plus d'informations sur le réglage des canaux, reportez-vous à la page 33.

3 Démonter le flash de l'appareil et soulever le flash intégré.

• Le témoin de synchro haute vitesse s'allume lorsque le flash est détaché de l'appareil photo.

4 Régler l'appareil et le flash.

• Réglez l'appareil photo et le flash dans un endroit ASF, à l'intérieur par exemple.
• Pour plus d'informations, reportez-vous à la page 28.

5 S'assurer que le flash intégré et le flash sont entièrement chargés.

• s'allume dans le viseur lorsque le flash intégré est entièrement charge.
• Lorsque le flash est entièrement chargé, l'illuminateur AF à l'avant clignote et à l'arrière est allumé.

6 Utiliser le test du flash pour vérifier le flash.

• La méthode de test du flash varie en fonction de l'appareil utilisé. Pour plus d'informations, reportez-vous au mode d'emploi qui accompagne l'appareil photo.
• Si le test du flash ne fonctionne pas, modifiez la position de l'appareil photo, du flash ou du sujet.

Modification du réglage du canal

Si un autre flash sans cordon est utilisé à proximité, lors d'une séance photo par exemple, votre flash peut être désactivé par le signal lumineux du flash intégré d'un autre appareil photo. Pour éviter ce problème, vous pouvez changer le canal comme suit.

1 Assurez-vous que les témoins du flash sans cordon « CH1 » et « CH2 » sont éteints.

• S'ils sont allumés, appuyez sur la touche de flash sans cordon pour les éteindre.

2 Appuyez sur la touche de flash sans cordon pendant 3 secondes.

• Appuyez trois secondes, le canal est changé et le témoin de canal change en conséquence.

3 Fixez le flash à l'appareil et appuyez à mi-course sur le déclencheur.

• Cette opération permet de transmettre les informations sur le canal entre flash et l'appareil photo.

Réglage du mode flash détaché sans cordon sur flash uniquement

Lorsque le flash est fixé à l'appareil photo et qu'il est réglé en mode sans cordon, les informations du canal sont transmises à l'appareil photo. Cela signifie que si la combinaison appareil et flash est conservée sans modification du canal de commande, il est également possible de régler le flash et l'appareil photo séparément en mode sans cordon.

Réglage de l'appareil photo :

Réglage en mode flash sans cordon.

Pour plus d'informations, reportez-vous au mode d'emploi fourni avec l'appareil photo.

Réglage du flash :

Appuyez sur la touche de flash sans cordon pour allumer le témoin « CH1 » ou « CH2 »

Durée de temporisation avant auto-extinction

Vous pouvez modifier la durée de temporisation avant auto-extinction.

1 Appuyez sur la touche on/off du flash pendant 3 secondes.

• Le témoin AUTO et les témoins ON et OFF du flash s'allument en même temps.

2 Appuyez sur la touche de flash sans cordon pour sélectionner un canal.

• Canal 1 « CH1 »

Auto-extinction

• Canal 2 « CH2 »

Auto-extinction en mode flash sans cordon

3 Appuyez sur la touche de sélection zoom pour sélectionner la durée de temporisation avant auto-extinction souhaitée.

• Canal 1 « CH1 »

Options

Témoins

Auto-extinction

• Canal 2 « CH2 »

Auto-extinction en mode flash sans cordon

Options

Témoins

4 Appuyez sur la touche on/off pour revenir à l'état normal.

• Les réglages sélectionnés sont réservés, même si le flash est mis hors tension ou si les piles sont retirées.

Portée du flash

Les tableaux suivants indiquent la portée du flash lors de la prise de vues avec le flash monté sur l'appareil photo (c'est-à-dire la portée adaptée pour obtenir une exposition correcte).

Lorsque la longueur focale est de 17 mm (unité : m)

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	-	-	-	-	1,0 - 1,1
F22	-	-	-	-	-	1,0 - 1,4	1,0 - 1,6
F16	-	-	-	-	1,0 - 1,4	1,0 - 1,9	1,0 - 2,2
F11	-	-	-	1,0 - 1,4	1,0 - 2,0	1,0 - 2,7	1,0 - 3,2
F8	-	-	1,0 - 1,4	1,0 - 1,9	1,0 - 2,8	1,0 - 3,8	1,0 - 4,4
F5,6	-	1,0 - 1,4	1,0 - 2,0	1,0 - 2,8	1,0 - 3,9	1,0 - 5,4	1,0 - 6,3
F4	1,0 - 1,4	1,0 - 1,9	1,0 - 2,8	1,0 - 3,9	1,0 - 5,5	1,0 - 7,5	1,0 - 8,8
F2,8	1,0 - 2,0	1,0 - 2,8	1,0 - 3,9	1,0 - 5,5	1,0 - 7,9	1,0 - 11	1,0 - 13
F2	1,0 - 2,8	1,0 - 3,9	1,0 - 5,5	1,0 - 7,7	1,0 - 11	1,0 - 15	1,0 - 18
F1,4	1,0 - 3,9	1,0 - 5,5	1,0 - 7,6	1,0 - 11	1,0 - 16	1,0 - 21	1,1 - 25

Lorsque la longueur focale est de 24 mm (unité : m)

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	-	-	1,0 - 1,3	1,0 - 1,7	1,0 - 2,0
F22	-	-	-	1,0 - 1,3	1,0 - 1,8	1,0 - 2,5	1,0 - 2,9
F16	-	-	1,0 - 1,3	1,0 - 1,8	1,0 - 2,5	1,0 - 3,4	1,0 - 3,9
F11	-	1,0 - 1,3	1,0 - 1,8	1,0 - 2,5	1,0 - 3,6	1,0 - 5,0	1,0 - 5,7
F8	1,0 - 1,3	1,0 - 1,8	1,0 - 2,5	1,0 - 3,5	1,0 - 5,0	1,0 - 6,9	1,0 - 7,9
F5,6	1,0 - 1,8	1,0 - 2,5	1,0 - 3,6	1,0 - 5,0	1,0 - 7,1	1,0 - 9,8	1,0 - 11
F4	1,0 - 2,5	1,0 - 3,5	1,0 - 5,0	1,0 - 7,0	1,0 - 10	1,0 - 14	1,0 - 16
F2,8	1,0 - 3,6	1,0 - 5,0	1,0 - 7,1	1,0 - 10	1,0 - 14	1,0 - 20	1,0 - 23
F2	1,0 - 5,0	1,0 - 7,0	1,0 - 10	1,0 - 14	1,0 - 20	1,3 - 28	1,4 - 32
F1,4	1,0 - 7,1	1,0 - 10	1,0 - 14	1,0 - 20	1,3 - 28	1,8 - 40	2,0 - 45

• La portée du flash à une longueur focale de 28mm est à peu près comprise entre les valeurs limites de la portée à des longueurs focales de 24mm et 35mm. La portée du flash à une longueur focale de 50mm est à peu près comprise entre les valeurs limites de la portée à des valeurs

focales de 35mm et 80 mm

Suite à la page suivante

Lorsque la longueur locale est de 35mm (unité : m)

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,2	1,0 - 2,5
F22	-	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,1	1,0 - 3,6
F16	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,2	1,0 - 3,1	1,0 - 4,3	1,0 - 5,0
F11	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,2	1,0 - 4,5	1,0 - 6,3	1,0 - 7,2
F8	1,0 - 1,6	1,0 - 2,2	1,0 - 3,1	1,0 - 4,4	1,0 - 6,3	1,0 - 8,6	1,0 - 9,9
F5,6	1,0 - 2,2	1,0 - 3,1	1,0 - 4,5	1,0 - 6,3	1,0 - 8,9	1,0 - 12	1,0 - 14
F4	1,0 - 3,1	1,0 - 4,4	1,0 - 6,3	1,0 - 8,8	1,0 - 12	1,0 - 17	1,0 - 20
F2,8	1,0 - 4,5	1,0 - 6,2	1,0 - 8,9	1,0 - 13	1,0 - 18	1,1 - 25	1,3 - 28
F2	1,0 - 6,2	1,0 - 8,8	1,0 - 13	1,0 - 18	1,1 - 25	1,6 - 35	1,8 - 40
F1,4	1,0 - 8,9	1,0 - 13	1,0 - 18	1,1 - 25	1,6 - 36	2,2 - 50	2,5 - 56

Lorsque la longueur focale est de 85 mm (unité : m)

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,1	1,0 - 3,6
F22	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,3	1,0 - 4,5	1,0 - 5,2
F16	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,2	1,0 - 4,5	1,0 - 6,2	1,0 - 7,1
F11	1,0 - 1,6	1,0 - 2,3	1,0 - 3,3	1,0 - 4,6	1,0 - 6,5	1,0 - 9	1,0 - 10
F8	1,0 - 2,3	1,0 - 3,2	1,0 - 4,5	1,0 - 6,3	1,0 - 9,0	1,0 - 12	1,0 - 14
F5,6	1,0 - 3,2	1,0 - 4,5	1,0 - 6,4	1,0 - 9,0	1,0 - 13	1,0 - 18	1,0 - 20
F4	1,0 - 4,5	1,0 - 6,3	1,0 - 9	1,0 - 13	1,0 - 18	1,1 - 25	1,3 - 28
F2,8	1,0 - 6,4	1,0 - 9,0	1,0 - 13	1,0 - 18	1,1 - 26	1,6 - 35	1,8 - 40
F2	1,0 - 9,0	1,0 - 13	1,0 - 18	1,1 - 25	1,6 - 36	2,3 - 50	2,6 - 56
F1,4	1,0 - 13	1,0 - 18	1,1 - 26	1,6 - 36	2,3 - 51	3,2 - 71	3,6 - 80

• Lors de prises de vues à une distance inférieure à 1 m, il est possible que l'objectif bloque la lumière du flash et projette une ombre en bas de la photo. Photographie en mode flash sans cordon.

En prise de vues

• Ce flash émet des éclairs puissants et ne doit donc pas être dirigé directement vers les yeux.

Piles

• Le niveau de charge affiché sur le panneau de commande peut être inférieur à la capacité de charge réelle, selon la température et les conditions de stockage. Cet affichage revient à son état normal une fois que le flash a émis quelques éclairs. Lorsque le témoin clignote et indique que le flash n'est plus opérationnel, plusieurs pressions sur la touche ON/OFF du flash peuvent redonner de l'autonomie aux piles. Si le niveau de charge des piles n'est pas restauré, remplacez celles-ci.
• Avec des piles lithium, peut clignoter si les piles chauffent suite à une température ambience élevée ou à une sollicitation intensive. Le flash ne peut plus être utilisé pendant un moment. Attendre que les piles refroidissent avant d'utiliser le flash à nouveau.
• Les piles au nickel-métal hydride peuvent subitement perdre de leur puissance. Si clignote ou si le flash ne peut plus être utilisé, changer les piles ou les recharger.
• Selon l'âge des piles neuves (durée de stockage après fabrication), la fréquence et le nombre d'éclairs obtenus avec des piles neuves peut différer des valeurs indiquées dans le tableau.

Température

• Le flash peut être utilisé entre 0°C et 40°C.
• Ne pas exposer le flash à des températures extrêmement élevées (exposition directe au soleil dans une voiture par ex.) ou à une forte humidité.
• Afin d'éviter la formation de condensation, placer le flash dans un sac en plastique fermé lorsqu'il doit passer d'un endroit froid à un endroit chaud. Le laisser reprendre la température de la pièce avant d'ouvrir le sac.
• L'autonomie des piles diminue lorsqu'il fait très froid. Dans ces conditions, conserver les piles dans une poche et les charger dans le flash juste avant la prise de vues. Lorsqu'il fait froid, peut s'allumer même si les piles disposent encore de suffisamment d'énergie. Des piles affaiblies par une température basse peuvent retrouver une partie de leur potentiel une fois que la température revient à un niveau normal.
• Ce flash n'est pas étanche. L'utiliser avec précautions à proximité de l'eau et du sable, par exemple au bord de la mer. Eviter tout contact avec l'eau, le sable et la poussière car cela peut entraîner un dysfonctionnement.

Entretien

Retirer le flash de l'appareil photo. Nettoyer le flash avec un chiffon doux et sec. S'il a été en contact avec du sable, souffler d'abord les grains avec une soufflette avant de l'essuyer. En cas de taches tenaces, le nettoyer avec un chiffon légèrement humidifié avec une solution détergente douce, puis essuyer avec un chiffon sec. Ne jamais utiliser de solvants puissants comme du dissolvant ou de l'essence, car ils pourraient endommager la finition de la surface.

Caractéristiques

Nombre guide

Mode flash normal (ISO 100)

Réglage de la couverture du flash (mm)	17*	24	28	35	50	85
GN	11	20	22	25	29	36

• Lorsque l'adaptateur grand-angle est fixé

Mode flash sans cordon (ISO 100)

Réglage de la couverture du flash (mm)	17*	24	28	35	50	85
GN	8,5	14	15	19	22	28

• Lorsque l'adaptateur grand-angle est fixé

Flash plat HSS (flash avec HSS, ISO 100)

Vitesse d'obturation	Réglage de la couverture du flash (mm)
	24	28	35	50	85
1/250	10	11	13	15	18
1/500	7	8	9	11	13
1/1000	5	5,6	6,5	7,5	9
1/2000	3,5	4	4,6	5,3	6,4
1/4000	2,5	2,8	3,2	3,8	4,5
1/8000	1,7	2	2,3	2,6	3,2
1/12000	1,2	1,4	1,6	1,8	2,2

Fréquence/répétition

	Alcaline	Lithium	Nickel hydrude (1550 mAh)
Fréquence (s.)	0,2 - 6	0,2 - 6	0,2 - 5
Répédition (nombre)	200 - 4000	500 - 10000	150 - 3000

• La répétition est le nombre approximatif de fois possibles avant qu'une pile neuve soit complètement inutilisable.

Couverture du flash

Couverture du flash	Réglage de la couverture du flash (mm)
	17*	24	28	35	50	85
Haut-bas (°)	115	60	53	45	34	23
Gauge-droite (°)	125	78	70	60	46	31

• Lorsque l'adaptateur grand-angle est fixé

Performance du 40 cycles en continu de 5 éclairs par seconde flash en continu (Mode flash normal, GN 6, 85mm, pile nickel-métal hydride)

Illuminateur AF Mode flash automatique avec un contraste et une Plage de fonctionnement (avec un objectif de 50 mm fixe a 100 Zone centrale: 0,5m a 6m Zones périphériques: 0,5m a 3m

Contrôle de flash Contrôle de flash avec le pré-flash, la mesure TTL directe

Dimensions L 68× H122× P89mm (environ) (234× 478× 358 pouces)

Poids (environ) 260 g (9,2 once)

Articles inclus : Flash (1), Mini-support (1), Etui (1), Adaptateur grand-angle (1), Jeu de documents imprimés

Les fonctions générées dans ce mode d'emploi dépendent des conditions de test au sein de notre entreprise.

La conception et les specifications sont susceptibles d'être modifiées sans préavis.

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	-	-	-	-	1,0 - 1,1
F22	-	-	-	-	-	1,0 - 1,4	1,0 - 1,6
F16	-	-	-	-	1,0 - 1,4	1,0 - 1,9	1,0 - 2,2
F11	-	-	-	1,0 - 1,4	1,0 - 2,0	1,0 - 2,7	1,0 - 3,2
F8	-	-	1,0 - 1,4	1,0 - 1,9	1,0 - 2,8	1,0 - 3,8	1,0 - 4,4
F5,6	-	1,0 - 1,4	1,0 - 2,0	1,0 - 2,8	1,0 - 3,9	1,0 - 5,4	1,0 - 6,3
F4	1,0 - 1,4	1,0 - 1,9	1,0 - 2,8	1,0 - 3,9	1,0 - 5,5	1,0 - 7,5	1,0 - 8,8
F2,8	1,0 - 2,0	1,0 - 2,8	1,0 - 3,9	1,0 - 5,5	1,0 - 7,9	1,0 - 11	1,0 - 13
F2	1,0 - 2,8	1,0 - 3,9	1,0 - 5,5	1,0 - 7,7	1,0 - 11	1,0 - 15	1,0 - 18
F1,4	1,0 - 3,9	1,0 - 5,5	1,0 - 7,6	1,0 - 11	1,0 - 16	1,0 - 21	1,1 - 25

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,2	1,0 - 2,5
F22	-	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,1	1,0 - 3,6
F16	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,2	1,0 - 3,1	1,0 - 4,3	1,0 - 5,0
F11	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,2	1,0 - 4,5	1,0 - 6,3	1,0 - 7,2
F8	1,0 - 1,6	1,0 - 2,2	1,0 - 3,1	1,0 - 4,4	1,0 - 6,3	1,0 - 8,6	1,0 - 9,9
F5,6	1,0 - 2,2	1,0 - 3,1	1,0 - 4,5	1,0 - 6,3	1,0 - 8,9	1,0 - 12	1,0 - 14
F4	1,0 - 3,1	1,0 - 4,4	1,0 - 6,3	1,0 - 8,8	1,0 - 12	1,0 - 17	1,0 - 20
F2,8	1,0 - 4,5	1,0 - 6,2	1,0 - 8,9	1,0 - 13	1,0 - 18	1,1 - 25	1,3 - 28
F2	1,0 - 6,2	1,0 - 8,8	1,0 - 13	1,0 - 18	1,1 - 25	1,6 - 35	1,8 - 40
F1,4	1,0 - 8,9	1,0 - 13	1,0 - 18	1,1 - 25	1,6 - 36	2,2 - 50	2,5 - 56

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,1	1,0 - 3,6
F22	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,3	1,0 - 4,5	1,0 - 5,2
F16	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,2	1,0 - 4,5	1,0 - 6,2	1,0 - 7,1
F11	1,0 - 1,6	1,0 - 2,3	1,0 - 3,3	1,0 - 4,6	1,0 - 6,5	1,0 - 9	1,0 - 10
F8	1,0 - 2,3	1,0 - 3,2	1,0 - 4,5	1,0 - 6,3	1,0 - 9,0	1,0 - 12	1,0 - 14
F5,6	1,0 - 3,2	1,0 - 4,5	1,0 - 6,4	1,0 - 9,0	1,0 - 13	1,0 - 18	1,0 - 20
F4	1,0 - 4,5	1,0 - 6,3	1,0 - 9	1,0 - 13	1,0 - 18	1,1 - 25	1,3 - 28
F2,8	1,0 - 6,4	1,0 - 9,0	1,0 - 13	1,0 - 18	1,1 - 26	1,6 - 35	1,8 - 40
F2	1,0 - 9,0	1,0 - 13	1,0 - 18	1,1 - 25	1,6 - 36	2,3 - 50	2,6 - 56
F1,4	1,0 - 13	1,0 - 18	1,1 - 26	1,6 - 36	2,3 - 51	3,2 - 71	3,6 - 80

Verschlusszeit	Eingestellter Ausleuchtwinkel (mm)
	24	28	35	50	85
1/250	10	11	13	15	18
1/500	7	8	9	11	13
1/1000	5	5,6	6,5	7,5	9
1/2000	3,5	4	4,6	5,3	6,4
1/4000	2,5	2,8	3,2	3,8	4,5
1/8000	1.7	2	2,3	2,6	3,2
1/12000	1,2	1,4	1,6	1,8	2,2

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	-	-	-	-	1,0 - 1,1
F22	-	-	-	-	-	1,0 - 1,4	1,0 - 1,6
F16	-	-	-	-	1,0 - 1,4	1,0 - 1,9	1,0 - 2,2
F11	-	-	-	1,0 - 1,4	1,0 - 2,0	1,0 - 2,7	1,0 - 3,2
F8	-	-	1,0 - 1,4	1,0 - 1,9	1,0 - 2,8	1,0 - 3,8	1,0 - 4,4
F5,6	-	1,0 - 1,4	1,0 - 2,0	1,0 - 2,8	1,0 - 3,9	1,0 - 5,4	1,0 - 6,3
F4	1,0 - 1,4	1,0 - 1,9	1,0 - 2,8	1,0 - 3,9	1,0 - 5,5	1,0 - 7,5	1,0 - 8,8
F2,8	1,0 - 2,0	1,0 - 2,8	1,0 - 3,9	1,0 - 5,5	1,0 - 7,9	1,0 - 11	1,0 - 13
F2	1,0 - 2,8	1,0 - 3,9	1,0 - 5,5	1,0 - 7,7	1,0 - 11	1,0 - 15	1,0 - 18
F1,4	1,0 - 3,9	1,0 - 5,5	1,0 - 7,6	1,0 - 11	1,0 - 16	1,0 - 21	1,1 - 25

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,2	1,0 - 2,5
F22	-	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,1	1,0 - 3,6
F16	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,2	1,0 - 3,1	1,0 - 4,3	1,0 - 5,0
F11	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,2	1,0 - 4,5	1,0 - 6,3	1,0 - 7,2
F8	1,0 - 1,6	1,0 - 2,2	1,0 - 3,1	1,0 - 4,4	1,0 - 6,3	1,0 - 8,6	1,0 - 9,9
F5,6	1,0 - 2,2	1,0 - 3,1	1,0 - 4,5	1,0 - 6,3	1,0 - 8,9	1,0 - 12	1,0 - 14
F4	1,0 - 3,1	1,0 - 4,4	1,0 - 6,3	1,0 - 8,8	1,0 - 12	1,0 - 17	1,0 - 20
F2,8	1,0 - 4,5	1,0 - 6,2	1,0 - 8,9	1,0 - 13	1,0 - 18	1,1 - 25	1,3 - 28
F2	1,0 - 6,2	1,0 - 8,8	1,0 - 13	1,0 - 18	1,1 - 25	1,6 - 35	1,8 - 40
F1,4	1,0 - 8,9	1,0 - 13	1,0 - 18	1,1 - 25	1,6 - 36	2,2 - 50	2,5 - 56

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,1	1,0 - 3,6
F22	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,3	1,0 - 4,5	1,0 - 5,2
F16	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,2	1,0 - 4,5	1,0 - 6,2	1,0 - 7,1
F11	1,0 - 1,6	1,0 - 2,3	1,0 - 3,3	1,0 - 4,6	1,0 - 6,5	1,0 - 9	1,0 - 10
F8	1,0 - 2,3	1,0 - 3,2	1,0 - 4,5	1,0 - 6,3	1,0 - 9,0	1,0 - 12	1,0 - 14
F5,6	1,0 - 3,2	1,0 - 4,5	1,0 - 6,4	1,0 - 9,0	1,0 - 13	1,0 - 18	1,0 - 20
F4	1,0 - 4,5	1,0 - 6,3	1,0 - 9	1,0 - 13	1,0 - 18	1,1 - 25	1,3 - 28
F2,8	1,0 - 6,4	1,0 - 9,0	1,0 - 13	1,0 - 18	1,1 - 26	1,6 - 35	1,8 - 40
F2	1,0 - 9,0	1,0 - 13	1,0 - 18	1,1 - 25	1,6 - 36	2,3 - 50	2,6 - 56
F1,4	1,0 - 13	1,0 - 18	1,1 - 26	1,6 - 36	2,3 - 51	3,2 - 71	3,6 - 80

Velocità dell'otturatore	Impostazione di copertura del flash (mm)
	24	28	35	50	85
1/250	10	11	13	15	18
1/500	7	8	9	11	13
1/1000	5	5,6	6,5	7,5	9
1/2000	3,5	4	4,6	5,3	6,4
1/4000	2,5	2,8	3,2	3,8	4,5
1/8000	1,7	2	2,3	2,6	3,2
1/12000	1,2	1,4	1,6	1,8	2,2

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	-	-	-	-	1,0 - 1,1
F22	-	-	-	-	-	1,0 - 1,4	1,0 - 1,6
F16	-	-	-	-	1,0 - 1,4	1,0 - 1,9	1,0 - 2,2
F11	-	-	-	1,0 - 1,4	1,0 - 2,0	1,0 - 2,7	1,0 - 3,2
F8	-	-	1,0 - 1,4	1,0 - 1,9	1,0 - 2,8	1,0 - 3,8	1,0 - 4,4
F5,6	-	1,0 - 1,4	1,0 - 2,0	1,0 - 2,8	1,0 - 3,9	1,0 - 5,4	1,0 - 6,3
F4	1,0 - 1,4	1,0 - 1,9	1,0 - 2,8	1,0 - 3,9	1,0 - 5,5	1,0 - 7,5	1,0 - 8,8
F2,8	1,0 - 2,0	1,0 - 2,8	1,0 - 3,9	1,0 - 5,5	1,0 - 7,9	1,0 - 11	1,0 - 13
F2	1,0 - 2,8	1,0 - 3,9	1,0 - 5,5	1,0 - 7,7	1,0 - 11	1,0 - 15	1,0 - 18
F1,4	1,0 - 3,9	1,0 - 5,5	1,0 - 7,6	1,0 - 11	1,0 - 16	1,0 - 21	1,1 - 25

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,2	1,0 - 2,5
F22	-	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,1	1,0 - 3,6
F16	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,2	1,0 - 3,1	1,0 - 4,3	1,0 - 5,0
F11	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,2	1,0 - 4,5	1,0 - 6,3	1,0 - 7,2
F8	1,0 - 1,6	1,0 - 2,2	1,0 - 3,1	1,0 - 4,4	1,0 - 6,3	1,0 - 8,6	1,0 - 9,9
F5,6	1,0 - 2,2	1,0 - 3,1	1,0 - 4,5	1,0 - 6,3	1,0 - 8,9	1,0 - 12	1,0 - 14
F4	1,0 - 3,1	1,0 - 4,4	1,0 - 6,3	1,0 - 8,8	1,0 - 12	1,0 - 17	1,0 - 20
F2,8	1,0 - 4,5	1,0 - 6,2	1,0 - 8,9	1,0 - 13	1,0 - 18	1,1 - 25	1,3 - 28
F2	1,0 - 6,2	1,0 - 8,8	1,0 - 13	1,0 - 18	1,1 - 25	1,6 - 35	1,8 - 40
F1,4	1,0 - 8,9	1,0 - 13	1,0 - 18	1,1 - 25	1,6 - 36	2,2 - 50	2,5 - 56

	ISO25	ISO50	ISO100	ISO200	ISO400	ISO800	ISO1000
F32	-	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,1	1,0 - 3,6
F22	-	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,3	1,0 - 4,5	1,0 - 5,2
F16	1,0 - 1,1	1,0 - 1,6	1,0 - 2,3	1,0 - 3,2	1,0 - 4,5	1,0 - 6,2	1,0 - 7,1
F11	1,0 - 1,6	1,0 - 2,3	1,0 - 3,3	1,0 - 4,6	1,0 - 6,5	1,0 - 9	1,0 - 10
F8	1,0 - 2,3	1,0 - 3,2	1,0 - 4,5	1,0 - 6,3	1,0 - 9,0	1,0 - 12	1,0 - 14
F5,6	1,0 - 3,2	1,0 - 4,5	1,0 - 6,4	1,0 - 9,0	1,0 - 13	1,0 - 18	1,0 - 20
F4	1,0 - 4,5	1,0 - 6,3	1,0 - 9	1,0 - 13	1,0 - 18	1,1 - 25	1,3 - 28
F2,8	1,0 - 6,4	1,0 - 9,0	1,0 - 13	1,0 - 18	1,1 - 26	1,6 - 35	1,8 - 40
F2	1,0 - 9,0	1,0 - 13	1,0 - 18	1,1 - 25	1,6 - 36	2,3 - 50	2,6 - 56
F1,4	1,0 - 13	1,0 - 18	1,1 - 26	1,6 - 36	2,3 - 51	3,2 - 71	3,6 - 80

Sluitiertijd	Instelling flitsbereik (mm)
	24	28	35	50	85
1/250	10	11	13	15	18
1/500	7	8	9	11	13
1/1000	5	5,6	6,5	7,5	9
1/2000	3,5	4	4,6	5,3	6,4
1/4000	2,5	2,8	3,2	3,8	4,5
1/8000	1,7	2	2,3	2,6	3,2
1/12000	1,2	1,4	1,6	1,8	2,2

	Alkaline	Lithium	Ni-MH (1550 mAh)
Frequentie (sec)	0,2 - 6	0,2 - 6	0,2 - 5
Herhaling (aantal)	200 - 4000	500 - 10000	150 - 3000
