HVL-F42AM - Flash externe SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Flash externe
Marque	Sony
Modèle	HVL-F42AM
Nombre guide maxi (ISO 100, 105 mm)	42
Nombre guide (APS-C, 105 mm)	42
Dimensions (L × H × P)	75 × 123 × 100 mm
Poids (sans piles)	340 g
Alimentation	4 piles AA (alcalines ou Ni-MH rechargeables)
Couverture du flash	24-105 mm (auto/manuel), 16 mm avec adaptateur grand-angle intégré
Fonctions principales	Flash automatique, manuel, HSS, sans cordon, flash réfléchi, illuminateur AF, test flash
Modes flash	TTL, P-TTL, ADI, manuel (niveaux 1/1 à 1/32)
Synchro haute vitesse (HSS)	Oui, jusqu'à 1/12000 s

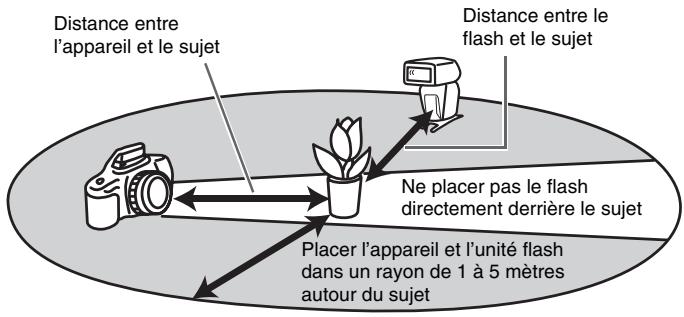

Flash sans cordon (WL)	Oui, canaux CH1/CH2, portée 1-5 m
Flash réfléchi	Oui, inclinaison verticale 45°, 60°, 75°, 90° ; rotation horizontale gauche 30-90°, droite 30-180°
Illuminateur AF	Oui, portée zone centrale 0,5-6 m (avec objectif 50 mm)
Temps de recyclage (piles alcalines)	0,1 à 3,7 s
Nombre d'éclairs (piles alcalines)	Environ 180
Température d'utilisation	0 à 40 °C
Entretien	Nettoyer avec un chiffon doux et sec ; éviter solvants
Sécurité	Ne pas viser les yeux, ne pas démonter, risque d'électrocution
Accessoires fournis	Mini-support, étui, notice
Pièces détachées / Réparabilité	Confier à un technicien qualifié ; piles remplaçables
Informations générales	Compatibilité avec reflex Sony (sauf DSLR-A100) ; mesure ADI ; correction automatique des blancs

FOIRE AUX QUESTIONS - HVL-F42AM SONY

Quel type de piles utiliser pour le flash HVL-F42AM ?

Utilisez 4 piles alcalines AA ou 4 piles Ni-MH rechargeables AA. Les piles ne sont pas fournies.

Comment monter le flash sur l'appareil photo ?

Éteignez le flash, poussez fermement le sabot sur l'appareil photo jusqu'à l'encliquetage. Le flash se verrouille automatiquement.

Que signifie le témoin orange sur la touche TEST ?

La touche TEST s'allume en orange lorsque le flash est chargé et prêt à être utilisé.

Comment activer le mode flash sans cordon ?

Fixez d'abord le flash à l'appareil, activez le mode sans cordon sur l'appareil, puis retirez le flash. Le flash intégré déclenchera l'unité déportée.

Puis-je utiliser le flash avec un objectif grand-angle ?

Oui, utilisez l'adaptateur grand-angle intégré pour une couverture de 16 mm. Tirez l'adaptateur vers l'avant jusqu'à ce que le témoin WIDE s'allume.

Comment régler manuellement la couverture du flash ?

Appuyez sur la touche ZOOM pour parcourir les positions : 105, 70, 50, 35, 28, 24 mm et AUTO.

Que faire si le flash surchauffe ?

La touche TEST clignote en rouge. Arrêtez le flash et laissez-le refroidir au moins 10 minutes avant de réutiliser.

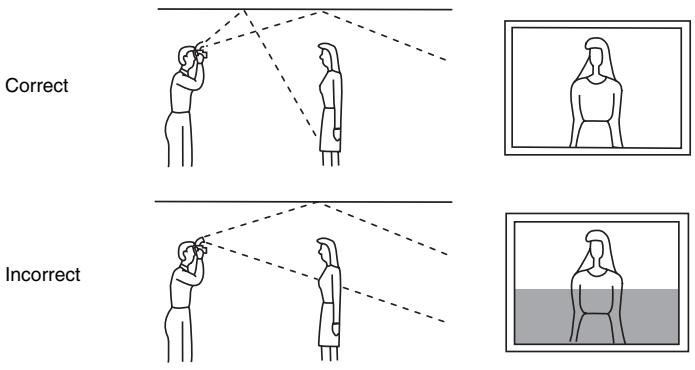

Comment utiliser le flash réfléchi ?

Maintenez le bouton de déverrouillage de la tête-réflecteur enfoncé et inclinez la tête vers le haut (45°, 60°, 75°, 90°) ou latéralement. Utilisez un mur ou plafond blanc pour un meilleur résultat.

Quelle est la portée du flash en mode normal ?

La portée dépend du nombre guide, de l'ISO et de l'ouverture. Par exemple, à ISO 100, 105 mm, 1/1 : GN 42. Calculez avec : GN × coefficient ISO / ouverture.

Comment nettoyer le flash ?

Utilisez un chiffon doux et sec. En cas de taches, humidifiez légèrement avec un détergent doux, puis essuyez avec un chiffon sec. N'utilisez jamais de solvants.

MODE D'EMPLOI HVL-F42AM SONY

Imprimé sur papier recyclé à 70 % ou plus avec de l'encre à base d'huile végétale sans COV (composés organiques volatils).

Printed in Japan

$$ \alpha $$

フラッシュ / Flash

取扱説明書 / Operating Instructions / Mode d'emploi

HVL-F42AM

Avant de faire fonctionner ce produit, lisez attentivement ce mode d'emploi et conservez-le pour toute référence ultérieure.

AVERTISSEMENT

Afin de réduire les risques d'incendie ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Scotcher les contacts des piles lithium avant de les jeter. Suivre les éventuelles consignes locales sur le rejet des piles.

Ne pas laisser les piles ou de petits accessoires à la portée de jeunes enfants qui pourraient les avaler. En cas d'ingestion accidentelle, contacter immédiatement un médecin.

Retirer immédiatement les piles du flash si :

• L'appareil est tombé ou a reçu un choc à la suite duquel il s'est brisé et laisse apparaître ses composants internes.
• L'appareil chauffe anormalement ou émet une fumée ou une odeur étrange.

Ne pas démonter le flash. Risque d'électrocution lié à la présence de circuits haute tension.

CONSIGNES DE SECURITE IMPORTANTES

Lors de l'utilisation de votre matériel photographique, il convient d'observer des précautions de sécurité de base, à savoir, entre autres :

Prendre connaissance de toutes les instructions à respecter avant toute utilisation.

Lorsqu'un appareil est utilisé par un enfant ou à proximité d'un enfant, une surveillance attentionnée est obligatoire.

Ne pas laisser l'appareil sans surveillance pendant l'utilisation.

Il convient d'être prudent car les parties chaudes peuvent entraîner des brûlures.

Ne pas utiliser l'appareil lorsque le cordon est endommagé ou si l'appareil est tombé ou a été endommagé, tant qu'il n'a pas été examiné par un technicien qualifié.

Laisser l'appareil refroidir complètement avant de le ranger. Enrouler le cordon autour de l'appareil sans le serrer lors du rangement.

Pour réduire les risques d'électrocution, ne pas immerger cet appareil dans l'eau ou d'autres liquides.

Pour réduire les risques d'électrocution, ne pas démonter cet appareil et confier l'entretien ou les réparations éventuelles à un technicien qualifié. Un montage incorrect peut entraîner une électrocution lors de l'utilisation suivante de l'appareil.

L'utilisation d'un dispositif de fixation pour accessoires non recommandé par le fabricant peut constituer un risque d'incendie, d'électrocution ou de blessure des personnes.

Les piles peuvent chauffer ou exploser suite à une utilisation incorrecte.

Utiliser uniquement les piles indiquées dans ce mode d'emploi.

Ne pas mettre les piles en place avec une polarité inversée (+/-).

Ne pas soumettre les piles au feu ou à de fortes températures.

Ne pas essayer de les recharger (sauf pour les piles rechargeables), ne pas les mettre en court-circuit, ne pas les démonter.

Ne pas mélanger différents types et différentes marques de piles, ni des piles anciennes et nouvelles.

CONSERVER CES CONSIGNES

ATTENTION

Lors de l'émission de l'éclair, le tube à éclairs peut être très chaud. Ne pas la toucher.

Pour les clients en Europe

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour

l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Avis aux consommateurs des pays appliquant les Directives UE

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant agréé pour la compatibilité électromagnétique et la sécurité du produit est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative à la garantie ou aux réparations, reportez-vous à l'adresse que vous trouverez dans les documents ci-joints, relatifs à la garantie et aux réparations.

Table des matières

Caractéristiques 6

Nomenclature 7

Préparations

Mise en place des piles 9

Montage et retrait de l'unité flash 11

Mise en marche 13

Modification du mode flash 15

Principes de base

Flash en mode de programmation automatique (principes de base) ..... 16

Modes d'enregistrement 19

Applications

Couverture de la tête-réflecteur zoom 21

Changement du niveau de puissance (LEVEL) 25

Test du flash 26

Flash réfléchi 27

Illuminateur AF 30

Flash manuel (M) 31

Synchro haute vitesse (HSS) 33

Mode flash sans cordon (WL) 35

Réglage personnalisé 43

Informations complémentaires

Portée du flash 48

Remarques sur l'utilisation 51

Entretien 52

Caractéristiques 53

Avant la première utilisation

Pour plus d'informations, se reporter au mode d'emploi fourni avec l'appareil photo.

Cette unité flash n'est étanche ni à la poussière ni à l'eau. Ne pas la placer dans les endroits suivants

Où que cette unité flash soit stockée ou utilisée, ne pas la placer dans les endroits suivants. Cela pourrait entraîner un problème de fonctionnement.

• Placer cette unité flash dans des endroits soumis à la lumière directe du soleil, comme sur un tableau de bord ou à proximité d'un radiateur peut entraîner sa déformation ou un dysfonctionnement.
  • Endroits soumis à des vibrations excessives
• Endroits soumis à de fortes ondes magnétiques
  • Endroits sablonneux
  Prendre garde à ne pas exposer cet appareil au sable ou à la poussière lorsque l'on se trouve sur une plage, dans des zones sablonneuses ou dans des zones où des nuages de poussière peuvent se former.

Cela pourrait entraîner un problème de fonctionnement.

Caractéristiques

• Il s'agit d'un flash compact qui offre une sortie de flash avec un nombre guide maximum de 42 (position 105 mm, ISO 100 · m).
• Il peut être utilisé avec des objectifs compatibles pour activer la mesure au Flash ADI (Advanced Distance Integration), qui n'est pas affectée par le taux de réflexion de l'arrière-plan ou du sujet.
• Permet la synchro haute vitesse.
• Fournit plusieurs fonctions telles que le flash réfléchi, le flash manuel etc.
• Cette unité flash prend en charge la couverture du flash à une distance focale de 16 mm en utilisant l'adaptateur grand angle intégré lorsque le flash est déclenché.
• Corrige automatiquement l’équilibre des blancs en utilisant les informations de température des couleurs.*
• Ajuste la couverture du flash optimale selon les dimensions du capteur d'image de l'appareil photo.*
  * Lorsque l'appareil photo reflex à un objectif Sony (autre que le DSLR-A100) est utilisé.

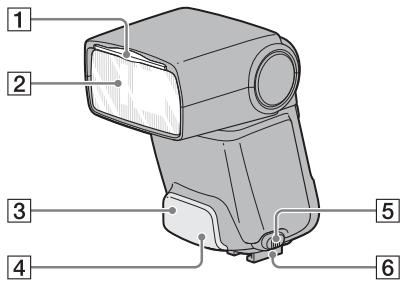

Nomenclature

1 Adaptateur grand angle intégré (page 23)
2 Tube à éclairs
3 Récepteur de signaux sans cordon (page 35)

4 Illuminateur AF (page 30)
5 Bouton de déverrouillage du sabot (page 12)
6 Sabot (page 11)

7 Indicateur d'orientation verticale (page 27)
8 Bouton de déverrouillage de la tête-réflecteur (page 27)
9 Écran d'affichage (page 8)
10 Panneau de commande (page 8)

11 Volet-couvercle du compartiment des piles (page 9)
12 Mini support (page 38)

Retirer la feuille de protection de l'avant de l'illuminateur AF avant utilisation.

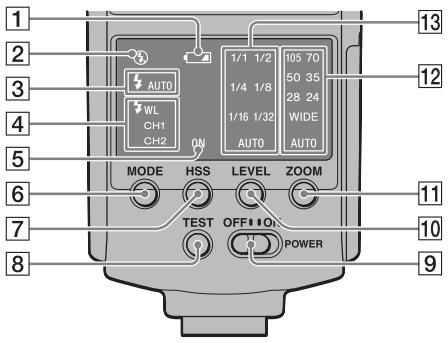

Écran d'affichage/Panneau de commande

1 Témoin de piles faibles (page 10)
2 Témoin de flash-OFF (page 15)
3 Témoin de flash-ON (page 15)
4 Témoin de mode flash sans cordon (page 35)
5 Témoin de synchro haute vitesse (page 33)
6 Touche MODE (page 15)
7 Touche HSS (page 33)

8 Touche TEST (page 26)
Etat lorsque le témoin est allumé
Orange : témoin de charge du flash
Vert : exposition correcte Rouge : surchauffe

9 Commutateur POWER (page 13)

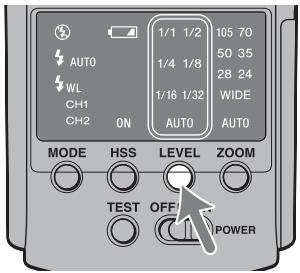

10 Touche LEVEL (page 25)

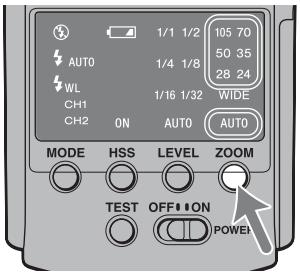

11 Touche ZOOM (page 21)

12 Témoin ZOOM (page 21)

13 Témoin LEVEL (page 25)

Mise en place des piles

Le HVL-F42AM peut être alimenté par :

• 4 piles alcalines type AA*
- 4 piles Ni-MH (nickel-métal hydrure) rechargeables type AA*
*Les piles ne sont pas fournies.
S'assurer que ces piles sont bien rechargées avec le chargeur adapté.

1 Ouvrir le compartiment des piles comme indiqué.

2 Mettre les piles en place en respectant les polarités indiquées sur le schéma figurant dans le compartiment.

- Exécuter les étapes dans le sens inverse lors de l'ouverture du compartiment.

Vérification de l'état des piles

Le témoin de pile faible clignote à l'écran d'affichage si les piles sont en fin de capacité.

Il est recommandé de changer les piles lorsque le témoin de pile faible clignote. L'unité flash peut encore être utilisée lorsque la touche TEST est orange.

• Si rien n'apparaît lorsque le commutateur POWER est réglé sur ON, vérifier la mise en place des piles.
• Si seul le témoin de batterie faible clignote, changer les piles.

Montage et retrait de l'unité flash

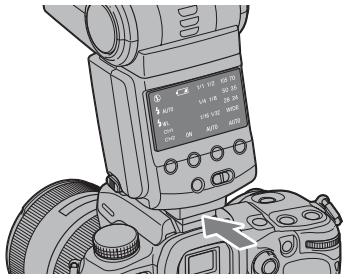

Montage de l'unité flash sur l'appareil photo

Une fois l'unité flash éteinte, pousser fermement le sabot sur l'appareil photo jusqu'à ce qu'il s'encliquette.

• L'unité flash est automatiquement verrouillée en place.
• Si le flash intégré de l'appareil photo est déployé, le rabattre avant de monter l'unité flash.

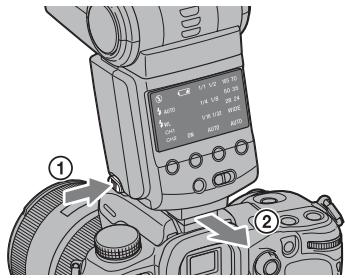

Retrait de l'unité flash de l'appareil photo

Tout en appuyant sur le bouton de déverrouillage ① du sabot, retirer l'unité flash ②.

Mise en marche

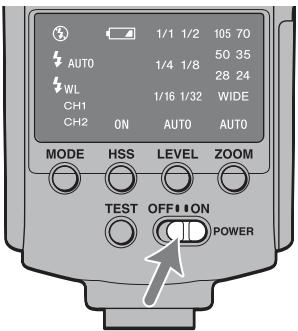

Mettre le commutateur POWER sur ON.

- Lorsque l'unité flash est mise en marche, les témoins de l'écran d'affichage s'allument.

Pour éteindre l'unité flash

Mettre le commutateur POWER sur OFF.

Économie d'énergie

Le unité flash est automatiquement mis hors tension et l'écran d'affichage s'éteint afin d'économiser les piles lorsque l'appareil photo ou l'unité flash n'a pas été utilisé pendant 3 minutes.

• Lors de la prise de vue avec le flash détaché de l'appareil (page 35), les indicateurs du panneau de commande disparaissent au bout de 60 minutes.
• Il est possible de changer la temporisation avant l'économie d'énergie, ou désactiver l'économie d'énergie. (page 43)
• L'unité flash s'éteint automatiquement lorsque le commutateur POWER de l'appareil photo est réglé sur OFF.*

* Lorsque l'appareil photo reflex à un objectif Sony (autre que DSLR-A100) est utilisé.

Modification du mode flash

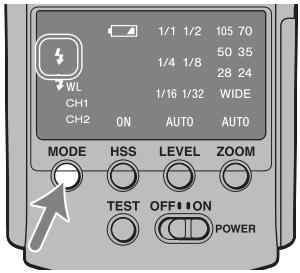

Appuyer sur la touche MODE.

• L'indicateur sur l'écran d'affichage change comme ceci :*

$$ \mathcal{L}(\mathcal{L} \text{ AUTO}) \rightarrow \mathcal{L} \text{ WL} \rightarrow \mathcal{L} \rightarrow \mathcal{L} (\mathcal{L} \text{ AUTO}) \rightarrow \dots $$

* Lorsque l'appareil photo est débranché.

- Le témoin Flash-ON [AUTO] s'allume lorsque l'appareil photo est défini sur mode flash automatique. Seul le témoin Flash-ON [...] s'allume lorsque l'appareil photo est réglé sur le mode Full-flash.

Flash en mode de programmation automatique (principes de base)

1 Sélectionner le mode P sur l'appareil photo.
2 Appuyer sur la touche MODE pour allumer le témoin Flash-ON, [↓ AUTO] ou [↓] sur l'écran d'affichage.

- Le témoin Flash-ON [AUTO] s'allume lorsque l'appareil photo est défini sur mode flash automatique. Seul le témoin Flash-ON [...] s'allume lorsque l'appareil photo est réglé sur le mode Full-flash.

3 Lorsque l'unité flash est chargée, appuyer sur le déclencheur pour prendre une photo.

- L'unité flash est chargée lorsque la touche TEST du panneau de commande s'allume en orange et que l'indicateur « ↩ » dans le viseur est allumé.

Lorsque l'exposition de la photo qui vient d'être prise est bonne, la touche TEST du panneau de commande clignote en vert.

• La photo risque d'être sous-exposée à cause du manque de luminosité si le déclenchement intervient avant la fin de la charge du flash.
• Lors de l'utilisation du retardateur, appuyer sur le déclencheur seulement lorsque la charge du unité flash est terminée.
• Si l'appareil photo comporte le mode AUTO ou le mode de sélection de scène, ils sont gérés ici comme des modes automatiques programmés. De plus, le mode flash sélectionné (flash automatique (AUTO), fill-flash (") et un-full-flash ())) dépend de l'appareil photo. Pour plus d'informations, se reporter au mode d'emploi de l'appareil photo.

- Les tableaux suivants indiquent la distance atteinte par la lumière de l'unité flash (c'est-à-dire la portée du flash).

Voir page 48 pour plus de détails.

Format 35 mm ou flash manuel

ISO100		Distance focale (mm)
		16*	24	28	35	50	70	105
Ouverture	2,8	1-4,5	1-8	1-8	1-8,5	1-10,5	1-12,5	1-15
	4	1-3	1-5,5	1-5,5	1-6	1-7,5	1-8,5	1-10,5
	5,6	1-2	1-4	1-4	1-4,5	1-5	1-6	1-7,5

(unité : m)

ISO400		Distance focale (mm)
		16*	24	28	35	50	70	105
Ouverture	2,8	1-9	1-16	1-16	1-17	1-21	1-25	1,2-30
	4	1-6	1-11	1-11	1-12	1-15	1-17	1-21
	5,6	1-4	1-8	1-8	1-9	1-10	1-12	1-15

(unité : m)

Format APS-C**

ISO100		Distance focale (mm)
		16*	24	28	35	50	70	105
Ouverture	2,8	1-4,5	1-8,5	1-9	1-10,5	1-12,5	1-13,5	1-15
	4	1-3	1-6	1-6,5	1-7,5	1-8,5	1-9,5	1-10,5
	5,6	1-2	1-4,5	1-4,5	1-5	1-6	1-6,5	1-7,5

(unité : m)

ISO400		Distance focale (mm)
		16*	24	28	35	50	70	105
Ouverture	2,8	1-9	1-17,5	1-18,5	1-21	1-25	1-27	1,2-30
	4	1-6	1-12,5	1-13	1-15	1-17	1-19	1-21
	5,6	1-4	1-8,5	1-9	1-10	1-12	1-13	1-15

(unité : m)

* Lorsque l'adaptateur grand-angle est monté.

** Advanced Photo System Classic

Modes d'enregistrement

Cette section explique comment utiliser l'unité flash dans chaque mode d'enregistrement de l'appareil photo.

Prise de vue en mode flash priorité d'ouverture (A)

1 Sélectionner le mode A sur l'appareil photo.
2 Appuyer sur la touche MODE pour allumer le témoin Flash-ON [⚡].

- Le mode Fill-flash est sélectionné.

3 Régler l'ouverture et faire le point sur le sujet.

• Pour diminuer la portée du flash, diminuer l'ouverture (nombre plus grand). Pour augmenter la portée, augmenter l'ouverture.
• La vitesse d'obturation est automatiquement réglée (nombre plus petit).

4 Appuyer sur le déclencheur lorsque le flash est chargé.

Prise de vue en mode flash priorité de vitesse d'obturation (S)

1 Sélectionner le mode S sur l'appareil photo.
2 Appuyer sur la touche MODE pour allumer le témoin Flash-ON [½].
• Le mode Fill-flash est sélectionné.
3 Régler la vitesse d'obturation et faire le point sur le sujet.
4 Appuyer sur le déclencheur lorsque le flash est chargé.

Mode de prise de vue en exposition manuelle (M)

1 Sélectionner le mode M sur l'appareil photo.
2 Appuyer sur la touche MODE pour allumer le témoin Flash-ON [½].
• Le mode Fill-flash est sélectionné.
3 Régler l'ouverture et la vitesse d'obturation et faire le point sur le sujet.
- Pour diminuer la portée du flash, diminuer l'ouverture (nombre plus grand). Pour augmenter la portée, augmenter l'ouverture (nombre plus petit).
4 Appuyer sur le déclencheur lorsque le flash est chargé.

Couverture de la tête-réflecteur zoom

Auto zoom

Cette unité flash comporte une tête-réflecteur zoom permettant la couverture du flash optimale (couverture de la tête-réflecteur zoom) pour couvrir différentes distances focales comprises entre 24 mm et 105 mm lors de la prise de photo (Auto zoom). Sauf volonté de l'utilisateur, le réglage de couverture s'effectue de façon automatique.

L'auto zoom fonctionne lorsque le témoin Auto ZOOM est allumé en vert. Le zoom ne s'affiche pas sur l'écran lorsque le témoin Auto ZOOM est allumé.

- Le témoin ZOOM [WIDE] clignote si un objectif ayant une distance focale inférieure à 24 mm est utilisé en mode Auto zoom. Dans ce cas, utiliser l'adaptateur grand angle intégré (page 23) afin d'éviter un assombrissement de la périphérie de l'image.

Contrôle optimisé du mode Auto zoom pour les dimensions du capteur d'image

En utilisant un appareil photo reflex à un objectif Sony, autre que le DSLR-A100, avec cette unité flash, l'unité Flash fournira une couverture de flash optimale selon les dimensions du capteur d'image (format APS-C/format 35 mm) de l'appareil photo.

Zoom manuel

Il est possible de régler manuellement la couverture du flash quelle que soit la distance focale de l'objectif utilisé (zoom manuel).

Appuyer sur la touche ZOOM pour sélectionner la couverture du flash à régler.

- Les positions de couverture changent dans l'ordre suivant.

105 70 50 35 28 24 AUTO 105

• Si la couverture du flash sélectionnée est inférieure à celle nécessaire à la distance focale utilisée, l'image peut présenter un assombrissement de sa périphérie.
• La couverture du flash du zoom manuel sur l'écran correspond à l'angle de vue d'une distance focale de 35 mm.

Adaptateur grand angle intégré (couverture 16 mm)

L'adaptateur grand angle intégré étend la couverture du flash à une distance focale de 16 mm.

Tirer l'adaptateur.

• Le témoin ZOOM [WIDE] s'allume sur l'écran d'affichage.
• Lors du rangement de l'adaptateur grand angle, veiller à l'insérer complètement.
• Ne pas tirer l'adaptateur vigoureusement. Cela pourrait l'endommager.
• Lorsque l'on photographie des sujets plans à une distance focale d'environ 16 mm, le flux d'éclairage entre le centre et la périphérie présente une légère variation qui peut se traduire par une périphérie de l'image légèrement plus sombre que le centre.
• En cas d'utilisation d'un objectif grand-angle avec une distance focale inférieure à 16 mm, la périphérie de l'image peut s'assombrir.
• La distance focale correspond à une distance focale de 35 mm.
• Cette unité flash ne prend pas en charge l'angle de vue d'un objectif F2,8 Fisheye de 16 mm.

Couverture du flash et distance focale

Plus la distance focale de l'objectif d'un appareil photo est longue, plus il est possible de photographier un sujet loin sur le plein écran ; mais la zone couverte rétrécit. À l'inverse, avec une distance focale plus courte, il est possible de photographier les objets plus proches avec une couverture plus large. La couverture du flash est la zone, exprimée en angle, que la lumière du flash à une intensité donnée peut couvrir uniformément. De cette façon, la couverture du flash à laquelle il est possible de prendre des clichés est déterminée par la distance focale.

Si la couverture du flash est déterminée en fonction de la distance focale, elle peut être exprimée en tant que chiffre de la distance focale.

Changement du niveau de puissance (LEVEL)

Flash automatique

L'unité flash ajuste automatiquement le niveau de puissance lorsque le témoin LEVEL [AUTO] est allumé sur l'écran d'affichage.

Flash manuel

Le niveau de puissance pour l'unité flash peut être ajusté.

Appuyer sur la touche LEVEL pour sélectionner le niveau de puissance à régler.

- Le niveau de puissance change dans l'ordre suivant.

$$ 1 / 1 \rightarrow 1 / 2 \rightarrow 1 / 4 \rightarrow 1 / 8 \rightarrow 1 / 1 6 \rightarrow 1 / 3 2 \rightarrow \text { AUTO } \rightarrow 1 / 1 \rightarrow \dots $$

• En cas de photographie avec le flash manuel avec un niveau de puissance est réglé à 1/1, le flash s'enclenchera à pleine puissance. La gamme du niveau de puissance (par ex. 1/1 → 1/2) correspond à la gamme d'ouverture (par ex. F4 → 5,6).
• Changer le réglage personnalisé en cas de modification du niveau de puissance pour un autre mode que le mode M (page 43).
• Pour plus de détails sur le flash manuel, voir page 31.

Test du flash

Il est possible d'essayer le flash avant d'effectuer la prise de vue. Vérifier le niveau de luminosité à l'aide du flash de test en cas d'utilisation d'un flashmètre en mode flash manuel (M).

Appuyer sur la touche TEST lorsqu'elle s'allume en orange.

- Le niveau de luminosité du test de flash dépend de celui du réglage LEVEL.

Touche TEST

La touche TEST est activé comme suit, selon l'état de l'unité flash.

• Orange : flash prêt
• Vert : exposition correcte
• Rouge : surchauffe*

* La fonction de surchauffe suspend le fonctionnement du flash automatiquement, quand la température de son unité augmente lors d'une utilisation continue ou lors d'une utilisation dans un environnement aux températures élevées.

• La touche TEST clignote en rouge à un intervalle d'une seconde lorsqu'une surchauffe est détectée.
• Le fonctionnement du flash est suspendu jusqu'à ce que la température de l'unité chute.
• Arrêter l'unité flash pendant 10 minutes afin qu'elle refroidisse.

Flash réfléchi

L'utilisation de l'unité flash avec un mur directement derrière l'objet fait apparaître des ombres importantes sur le mur. En dirigeant l'unité flash vers le plafond, le réfléchissement de la lumière permet d'éclairer l'objet, ce qui réduit l'intensité des ombres et produit une luminosité plus douce sur l'écran.

Faire tourner l'unité flash vers le haut ou latéralement tout en maintenant le bouton de déverrouillage de la tête-réflecteur enfoncé.

Suite à la page suivante

Il est possible de régler le flash aux angles suivants.

• Vers le haut : 45°, 60°, 75°, 90°
- À droite : 30^ , 45^ , 60^ , 75^ , 90^ , 120^ , 150^ , 180^
- À gauche : 30^ , 45^ , 60^ , 75^ , 90^

• Le bouton de déverrouillage de la tête-réflecteur s'enclenche en position 0°. Quand l'unité flash revient à sa position d'origine, il n'est pas nécessaire d'appuyer de nouveau sur le bouton de déverrouillage.
• Si le flash est tourné vers le haut ou latéralement, la synchro haute vitesse (page 33) est également annulée.
• Utiliser un mur ou un plafond blanc pour refléter le flash. Une surface colorée peut colorer la lumière. Des vitres ou des hauts plafonds sont déconseillés.

Réglage de la réflexion

L'utilisation simultanée de la lumière directe et réfléchie de l'unité flash produit un résultat incorrect. Déterminer l'angle de réflexion par rapport à la distance flash-surface réfléchissante, la distance appareil-sujet, la distance focale de l'objectif, etc.

Lorsque le flash est réfléchi par le haut

Déterminer l'angle de réflexion à l'aide du tableau suivant.

Distance focale de l’objectif	Angle de réflexion
70 mm et plus	45°
28 – 70 mm	60°
28 mm et moins	75°, 90°

Flash réfléchi par la gauche et la droite

Pour une réflexion latérale de la lumière, il est recommandé de tourner la tête-réflecteur à 90°. Avec un angle inférieur à 90°, s'assurer que le sujet ne reçoit pas de lumière directe provenant de l'unité flash.

Illuminateur AF

En faible lumière ambiante ou si le sujet présente un faible contraste, la pression à mi-course sur le déclencheur allume le témoin rouge placé en façade de l'unité flash. L'illuminateur AF permet à l'autofocus de fonctionner.

• L'illuminateur AF fonctionne même si le témoin Flash-OFF [⚡] est allumé.
• L'illuminateur AF du boîtier est déconnecté lorsque celui du flash est en service.
• L'illuminateur AF ne fonctionne pas en mode AF continu (lorsqu'un sujet en déplacement est filmé en continu).
• L'illuminateur AF ne peut pas fonctionner si l'objectif utilisé est d'une distance focale supérieure à 300 mm. Il ne fonctionne pas non plus lorsque l'unité flash est détachée de l'appareil.

Flash manuel (M)

Le mode d'exposition automatique du flash avec mesure TTL ajuste l'intensité de l'éclair afin d'aboutir à une exposition idéale pour le sujet. En mode manuel, l'intensité de l'éclair est fixe, quels que soient le sujet et les réglages de l'appareil.

• Le mode flash manuel ne peut être utilisé que lorsque l'appareil est en mode manuel (M). Dans les autres modes, la mesure TTL est automatiquement sélectionnée.
• Le mode flash manuel n'étant pas influencé par le pouvoir de réflexion du sujet, il peut être utilisé pour exposer des sujets présentant un pouvoir de réflexion très fort ou très faible.

Flashmètre TTL

Flashmètre manuel

1 Sélectionner le mode M sur l'appareil photo.
2 Appuyer sur la touche MODE pour allumer le témoin Flash-ON [4] sur l'écran d'affichage.

Suite à la page suivante

3 Appuyer sur la touche LEVEL pour sélectionner le niveau de puissance à régler.

• Le niveau de puissance change dans l'ordre suivant.
• Pour plus de détails sur le niveau de puissance, voir page 48.

$$ 1 / 1 \rightarrow 1 / 2 \rightarrow 1 / 4 \rightarrow 1 / 8 \rightarrow 1 / 1 6 \rightarrow 1 / 3 2 \rightarrow 1 / 1 \rightarrow \dots $$

• Les indications de vérification de la portée du flash fournies par la touche TEST (qui clignote en vert) ne fonctionnent pas si une photo est prise avec le flash manuel.
• À l'aide des fonctions personnalisées, il est possible de sélectionner le flash manuel sans régler l'appareil sur mode M (page 43).

Flash TTL

En mode manuel, l'intensité de l'éclair est fixe, quels que soient le sujet et les réglages de l'appareil. Flash TTL* mesure la lumière du sujet qui est réfléchie dans l'objectif.

Certains appareils permettent la mesure P-TTL, qui ajoute un pré-flash à la mesure TTL et la mesure ADI qui ajoutent des données de distance à la mesure P-TTL.

L'unité flash définit toutes les mesures P-TTL et ADI en tant que flash TTL et le témoin LEVEL [AUTO] sur l'écran d'affichage s'allume.

*TTL = par l'objectif

- Il est possible de combiner la mesure ADI avec un objectif équipé d'un encodeur de distance intégré. Avant d'utiliser la fonction de mesure ADI, vérifier si l'objectif est équipé d'un encodeur de distance intégré en consultant les spécifications du mode d'emploi fourni avec l'objectif.

Synchro haute vitesse (HSS)

Synchro haute vitesse

La synchro haute vitesse permet de s'affranchir des restrictions habituelles de la synchro classique et d'accéder à l'ensemble de la gamme de vitesses de l'appareil. La gamme d'ouvertures compatibles augmente, ce qui permet des prises de vues avec une large ouverture de diaphragme : la mise au point sur l'arrière plan est floue, mettant ainsi en valeur le sujet du premier plan. Même lors d'une prise de vues à une ouverture de diaphragme géométrique élevée en mode A ou M, lorsque l'arrière-plan est très lumineux et que la prise est normalement surexposée, il est possible de régler l'exposition en utilisant le déclencheur haute vitesse.

Appuyer sur la touche HSS.

- Le témoin de synchro haute vitesse s'allume.

Suite à la page suivante

• Cette unité flash est réglée pour une synchro haute vitesse automatique quand la vitesse du déclencheur est plus rapide que celle de la synchro. La vitesse de synchro change en fonction de l'appareil utilisé. Pour plus de détails sur la vitesse de synchro, voir le mode d'emploi de l'appareil.
• En cas de nouvelle pression sur HSS, la synchro haute vitesse est désactivée. Quand c'est le cas, il est impossible que la vitesse du déclencheur soit plus rapide que celle de la synchro.
• Il est conseillé de prendre des photos dans des lieux lumineux.
• Il est impossible d'utiliser la synchro haute vitesse avec le flash réfléchi.
• Lors de l'utilisation d'un flashmètre ou d'un thermocolorimètre, il est impossible d'utiliser la synchro haute vitesse car elle perturbe l'exposition.

Vitesse de synchro du flash

Les photographies réalisées avec le flash sont généralement associées à une vitesse d'obturation maximale appelée vitesse de synchro du flash. Cette restriction ne s'applique pas aux appareils photo conçus pour la photographie de synchro haute vitesse (HSS) (page 33), car ils permettent de photographier au flash à une vitesse d'obturation maximale de l'appareil.

Mode flash sans cordon (WL)

Les photographies réalisées avec l'unité flash monté sur l'appareil manquent de relief comme illustré sur la photo ①. Dans ce cas, il est possible d'obtenir un meilleur rendu en détachant l'unité flash de l'appareil pour le placer sur le côté du sujet, comme illustré sur la photo ②.

Lorsque l'on prend ce type de photographie avec un appareil photo reflex à objectifs interchangeables, l'appareil photo et l'unité flash sont généralement raccordés par un cordon. Désormais, il n'est plus nécessaire de disposer de cordons, car c'est l'éclair du flash intégré lui-même qui transmet le signal à l'unité flash. L'exposition correcte est déterminée automatiquement par l'appareil photo.

Portée du flash sans cordon

Le mode flash sans cordon fonctionne grâce à un signal émis par le flash intégré qui déclenche l'unité flash détachée de l'appareil. Lors de la disposition de l'appareil photo, des flashes et du sujet, suivre les indications suivantes.

• Effectuer les prises de vues de préférence en intérieur, et avec une lumière ambiante faible.
• La réception du signal de commande en provenance de l'appareil photo sera meilleure si est tourné le tube à éclairs à l'aide de la fonction de flash indirect (page 27) de sorte que le récepteur du signal de commande détaché sans cordon soit orienté vers l'appareil photo.
• Placer le flash détaché comme indiqué dans la zone grisée du schéma suivant.

- Voir page 18 ou 48 pour plus de détails sur la portée du flash.

Remarques concernant le mode flash sans cordon

• L'utilisation d'un flashmètre ou d'un thermocolorimètre est impossible en mode flash sans cordon car le pré-flash intégré de l'appareil s'éteint.
• Avec le HVL-F42AM, la position du zoom est automatiquement réglée sur 24 mm. Une autre position de zoom est déconseillée.
• Si un autre flash sans cordon est utilisé à proximité, il est possible de passer le canal sur « CH1 » ou « CH2 » dans les réglages personnalisés afin d'éviter d'éventuelles interférences (page 43).
• Lors d'une prise de vues avec le flash sans cordon, l'unité flash peut parfois s'éteindre en raison de l'électricité statique ambiante ou de parasites électromagnétiques.
  Si le flash n'est pas utilisé, sélectionner le témoin Flash-OFF à l'aide de la touche MODE.

Fixation et démontage du mini-support

• Utiliser le mini-support fourni lorsque l'unité flash est détaché de l'appareil.
• Il est possible de fixer l'unité flash sur un trépied à l'aide des orifices filetés pour trépied du mini-support.

Fixation

Photographie avec flash sans cordon

1 Fixer l'unité flash à l'appareil puis les mettre chacun sous tension.

2 Régler l'appareil sur l'unité flash sans cordon.

• La méthode de réglage change en fonction de l'appareil utilisé. Pour plus d'informations, se reporter au mode d'emploi de l'appareil photo.
• Quand l'appareil est réglé sur sans cordon, il en est de même automatiquement pour l'unité flash, puis l'un des témoins de flash sans cordon, [⚡ WL CH1] ou [⚡ WL CH2] s'allume sur l'écran.
• [WL CH1] s'allume lorsque le canal 1 est sélectionné dans le réglage de canal sans cordon de l'unité flash, [WL CH2] s'allume lorsque le canal 2 est sélectionné. Pour plus de détails sur la façon de changer les réglages des canaux, voir page 43.
• Il est possible de changer le niveau de luminosité, même en mode de flash sans cordon. Pour de plus amples détails, voir page 43.

3 Retirer le flash de l'appareil et soulever le flash intégré.

- Lorsque l'unité flash n'est pas sur l'appareil, le témoin de synchro haute vitesse s'allume à côté de la touche HSS.

4 Régler l'appareil et l'unité flash.

• Effectuez cela dans un lieu où la luminosité est faible, à l'intérieur par exemple.
  • Voir page 36 pour plus de détails.

Flash intégré

Unité flash

5 S'assurer que le flash intégré et que l'unité flash sont entièrement chargés.

• « ↗ » s'allume dans le viseur quand le flash intégré est entièrement chargé.
• Lorsque l'unité flash est entièrement chargée en mode flash sans cordon, l'illuminateur AF clignote à l'avant, et la touche TEST s'allume en orange.

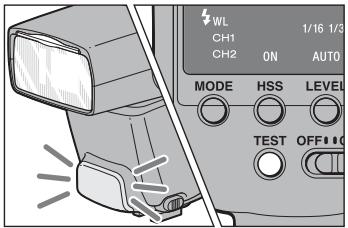

6 Utiliser le test de flash pour vérifier le flash.

• La méthode de test de flash change en fonction de l'appareil utilisé. Pour plus d'informations, se reporter au mode d'emploi de l'appareil photo.
• Si le test de flash ne fonctionne pas, changer l'emplacement de l'appareil, du flash ou du sujet.

7 Vérifier de nouveau que le flash intégré et l'unité flash sont entièrement chargés, puis appuyer sur le déclencheur pour prendre une photo.

Réglage du mode flash détaché sans cordon sur l'unité flash uniquement

Lorsque l'unité flash est fixée à l'appareil et que le mode flash sans cordon est réglé, les informations des canaux sont transmises à l'appareil. Cela signifie que si la même combinaison appareil-flash est utilisée sans changer de canal sans cordon, l est également possible d'utiliser l'unité flash et l'appareil en mode sans cordon.

Réglage de l'appareil : Sélectionner le mode flash sans cordon.

Pour plus d'informations, se reporter au mode d'emploi fourni avec l'appareil photo.

Réglage de l'unité flash : Appuyer sur la touche MODE pour activer le témoin de mode flash sans cordon, [⚡ WL CH1] ou [⚡ WL CH2].

Voir page 43 pour plus de détails.

Ajustement automatique de l'équilibre des blancs grâce aux informations de température des couleurs

L'unité flash envoie des informations de température des couleurs à l'appareil photo α. La température des couleurs est automatiquement ajustée à blanc standard par l'appareil photo α.

• L'appareil photo reflex à un objectif Sony (autre que DSLR-A100) possède cette fonction.
• Cette fonction est possible avec le mode flash TTL fixé par clip sur l'appareil photo.

Réglage personnalisé

Les différents réglages du flash peuvent être modifiés si nécessaire.

Les cinq éléments suivants peuvent être modifiés.

• Réglage du canal en mode sans cordon (CH1/CH2)
• Temporisation avant l'économie d'énergie (30 secondes/3 minutes/30 minutes/pas de temporisation)
• Temporisation avant l'économie d'énergie en mode flash sans cordon (60 minutes/pas de temporisation)
• Modes de prises de vues dans lesquels le mode flash manuel peut être utilisé
  • L'intensité de l'affichage (claire/sombre).

Réalisation du réglage personnalisé

Le réglage personnalisé change comme suit :

1 Appuyer sur la touche HSS pendant trois secondes pendant que le commutateur POWER est réglé sur ON.

- Le témoin Flash-OFF [⚡], le témoin Flash-ON, [⚡ AUTO] et le témoin de mode flash sans cordon [⚡ WL] clignotent en même temps.

2 Modifier le réglage de votre choix.

Pour plus de détails sur chaque réglage, voir « Modification du réglage personnalisé ».

3 Appuyer sur la touche HSS pour quitter les réglages personnalisés.

- Les réglages sélectionnés sont conservés même si l'unité flash est désactivée et que la batterie est retirée.

Modification du réglage personnalisé

Explication sur la façon de changer chaque réglage personnalisé.

Pour changer le réglage de canal du mode flash sans cordon

Appuyer sur la touche MODE pour sélectionner le réglage de son choix.

• L'affichage change dans l'ordre suivant.

CH1 → CH2 → CH1 → ...

- Fixer l'unité flash à l'appareil et appuyer sur la touche du déclencheur à micourse une fois le changement de canal effectué.

Pour changer la temporisation avant l'économie d'énergie

Il est possible de changer la temporisation avant l'économie d'énergie.

Appuyer sur la touche ZOOM pour sélectionner la temporisation voulue avant l'économie d'énergie.

• L'affichage change dans l'ordre suivant.

$$ 1 0 5 \rightarrow 7 0 \rightarrow 5 0 \rightarrow 3 5 \rightarrow 1 0 5 \rightarrow \dots $$

Pour plus de détails sur l'affichage et la temporisation sélectionnée, voir le tableau suivant.

Témoin	Temporisation avant l’économie d’énergie
105	30 secondes (60 minutes)
70	3 minutes (60 minutes)
50	30 minutes (60 minutes)
35	Pas de temporisation (pas de temporisation)

La durée indiquée entre parenthèses est celle valide lorsque l'unité flash est réglée en mode de flash sans cordon.

- La temporisation avant l'économie d'énergie lorsque l'unité flash est réglée sur sans cordon est différente de tous les autres modes.

Exemple : lorsque la temporisation de l'économie d'énergie passe de « 35 » (pas de temporisation) à « 105 » (30 secondes), la temporisation de l'économie d'énergie pour le mode flash sans cordon passe automatiquement de « Pas de temporisation » à « 60 minutes ».

Pour changer le mode d'enregistrement compatible avec le mode de flash manuel (M)

Appuyer sur la touche LEVEL pour sélectionner le mode d'enregistrement compatible avec le mode de flash manuel.

• Le niveau de puissance passe de 1/1 à 1/2 à chaque pression sur la touche LEVEL.
  1/1: (correspond uniquement au mode M de l'appareil)
  1/2: (correspond à tous les modes de l'appareil)
• Pour plus de détails sur le niveau de puissance, voir page 25.

- Lorsque « 1/2 » est sélectionné, il est possible d'utiliser les photographies en mode de flash manuel pour tous les modes d'enregistrement de votre appareil. Il est possible que l'exposition correcte ne soient pas obtenue pour les autres modes que le mode M. Il est donc conseillé de régler l'appareil en mode M.

Pour changer la luminosité de l'écran d'affichage

La luminosité de l'écran d'affichage peut être réglée sur deux niveaux.

Appuyer sur la touche TEST pour sélectionner la luminosité de votre choix.

• La luminosité change comme suit.

Claire Sombre Claire ...

- Vérifiez l'état de l'unité flash afin de confirmer la modification du réglage personnalisé, puis appuyez sur la touche TEST.

Le test du flash clignote lorsque vous appuyez sur la touche TEST si l'unité flash est réglée sur tout mode autre que le mode réglage personnalisé.

Portée du flash

Lors de l'utilisation du mode flash normal

Il est possible d'obtenir une portée de flash correcte pour une prise de vue normale, comme lors de l'utilisation du flash en mode de programmation automatique (P) ou du flash manuel (M), etc., à l'aide du tableau nombre guide suivant et d'un coefficient de vitesse ISO.

Nombre guide

Format 35 mm ou flash manuel (ISO100)

Niveau de puissance	Réglage de la couverture du flash (mm)
	16*	24	28	35	50	70	105
1/1	13	23	23	25	30	35	42
1/2	9,2	16,3	16,3	17,7	21,2	24,7	29,7
1/4	6,5	11,5	11,5	12,5	15,0	17,5	21,0
1/8	4,6	8,1	8,1	8,8	10,6	12,4	14,8
1/16	3,3	5,8	5,8	6,3	7,5	8,8	10,5
1/32	2,3	4,1	4,1	4,4	5,3	6,2	7,4

* Lorsque l'adaptateur grand-angle est monté.

Format APS-C (ISO100)

Niveau de puissance	Réglage de la couverture du flash (mm)
	16*	24	28	35	50	70	105
1/1	13	25	26	30	35	38	42
1/2	9,2	17,7	18,4	21,2	24,7	26,9	29,7
1/4	6,5	12,5	13,0	15,0	17,5	19,0	21,0
1/8	4,6	8,8	9,2	10,6	12,4	13,4	14,8
1/16	3,3	6,3	6,5	7,5	8,8	9,5	10,5
1/32	2,3	4,4	4,6	5,3	6,2	6,7	7,4

* Lorsque l'adaptateur grand-angle est monté.

Coefficient de vitesse ISO

ISO100	ISO200	ISO400	ISO800	ISO1600	ISO3200
1	1,4	2	2,8	4	5,7

Portée de distance de prise de vue = Nombre guide × Coefficient de vitesse ISO ÷ Ouverture

Ex) Format 35 mm ou flash manuel, niveau de puissance : 1/1, distance focale : 35 mm, ouverture : F4, ISO : 400

25 (Nombre guide) × 2 (Coefficient de vitesse ISO) ÷ 4 (Ouverture) = 12 m L'éclair du flash atteint 12 m.

Lors de l'utilisation du flash plat HSS (flash avec HSS)

La portée du flash devient plus faible que celle d'une prise de vue avec le flash normal lorsque la synchro haute vitesse est utilisée. Il est possible d'obtenir la portée du flash adéquate en utilisant le tableau du nombre guide suivant et le coefficient de vitesse ISO.

Nombre guide

Format 35 mm ou flash manuel (ISO100)

Vitesse d'obturation	Réglage de la couverture du flash (mm)
	16*	24	28	35	50	70	105
1/250	4,7	8,8	9,1	9,5	10,9	13,4	16,4
1/500	3,3	6,2	6,4	6,7	7,7	9,5	11,6
1/1000	2,4	4,4	4,5	4,7	5,5	6,7	8,2
1/2000	1,7	3,1	3,2	3,4	3,9	4,7	5,8
1/4000	1,2	2,2	2,3	2,4	2,7	3,4	4,1
1/8000	0,8	1,6	1,6	1,7	1,9	2,4	2,9
1/12000	0,6	1,1	1,1	1,2	1,4	1,7	2,1

* Lorsque l'adaptateur grand-angle est monté.

Format APS-C (ISO100)

Vitesse d'obturation	Réglage de la couverture du flash (mm)
	16*	24	28	35	50	70	105
1/250	4,7	9,7	10,0	10,9	13,4	15,0	16,4
1/500	3,3	6,8	7,1	7,7	9,5	10,6	11,6
1/1000	2,4	4,8	5,0	5,5	6,7	7,5	8,2
1/2000	1,7	3,4	3,5	3,9	4,7	5,3	5,8
1/4000	1,2	2,4	2,5	2,7	3,4	3,8	4,1
1/8000	0,8	1,7	1,8	1,9	2,4	2,7	2,9
1/12000	0,6	1,2	1,3	1,4	1,7	1,9	2,1

* Lorsque l'adaptateur grand-angle est monté.

Coefficient de vitesse ISO

ISO100	ISO200	ISO400	ISO800	ISO1600	ISO3200
1	1,4	2	2,8	4	5,7

Portée de distance de prise de vue = Nombre guide × Coefficient de vitesse ISO ÷ Ouverture

Ex) Lors de l'utilisation d'un format APS-C, vitesse d'obturation : 1/500 secondes, distance focale : 28 mm, ouverture : F2,8, ISO : 400

7,1 (Nombre guide) × 2 (Coefficient de vitesse ISO) ÷ 2,8 (Ouverture) = 5 m L'éclair du flash atteint 5 m.

Remarques sur l'utilisation

En prise de vues

• Cette unité flash émet des éclairs puissants et ne doit donc pas être dirigée directement vers les yeux.
• Ne pas utiliser le flash 20 fois successives ou rapprochées afin d'éviter une surchauffe et une dégradation de l'appareil photo et de l'unité flash (lorsque le niveau de puissance est 1/32, 40 fois successives).
  Si le déclenchement du flash atteint sa limite, ne plus utiliser l'unité flash et la laisser refroidir pendant au moins 10 minutes.
• Monter l'appareil photo lorsque l'unité flash est éteinte.
  Si vous n'agissez pas ainsi, cela pourrait provoquer un dysfonctionnement de l'unité flash ou l'application d'une luminescence erronée, et une lumière puissante peut détériorer la vue.

Piles

• Le niveau de charge affiché sur le panneau de commande peut être inférieur à la capacité de charge réelle, selon la température et les conditions de stockage. Le niveau affiché revient à sa valeur correcte une fois que le flash a été utilisé.
• Les piles au nickel-métal hydrure peuvent subitement perdre de leur puissance. Si le témoin de pile faible clignote ou si le flash ne peut plus être utilisé, changer ou recharger les piles.
• Selon l'âge des piles neuves (durée de stockage après fabrication), la durée et le nombre d'éclairs obtenus avec des piles neuves peut différer des valeurs indiquées dans le tableau.
• Ne retirer les piles pour les changer que lorsque l'appareil photo est éteint depuis plusieurs minutes. Elles peuvent être chaudes, selon le type de pile. Les retirer avec précaution.
• En cas de non utilisation prolongée de l'appareil photo, enlever les piles.

Température

• L'unité flash peut être utilisée à une température comprise entre 0 et 40 °C.
• Ne pas exposer l'unité flash à des températures extrêmement élevées (exposition directe au soleil dans une voiture par ex.) ou à une forte humidité.
• Afin d'éviter la formation de condensation, placer le flash dans un sac en plastique fermé lorsqu'il doit passer d'un endroit froid à un endroit chaud. Le laisser reprendre la température de la pièce avant d'ouvrir le sac.
• L'autonomie des piles diminue lorsqu'il fait très froid. Dans ces conditions, conserver les piles de rechange dans une poche lors de prise de vues par temps froid. Lorsqu'il fait froid, le témoin de piles faibles peut clignoter même si les piles disposent encore de suffisamment d'énergie. Elles peuvent retrouver une partie de leur potentiel une fois que la température revient à un niveau normal.
• Cette unité flash n'est pas étanche. L'utiliser avec précaution à proximité de l'eau et du sable, par exemple au bord de la mer. Tout contact avec l'eau, le sable, la poussière ou le sel peut entraîner un dysfonctionnement.

Entretien

Retirer cette unité de l'appareil photo. Nettoyer le flash avec un chiffon doux et sec. S'il a été en contact avec du sable, souffler d'abord les grains avec une soufflette avant de l'essuyer. En cas de taches tenaces, le nettoyer avec un chiffon légèrement humidifié avec une solution détergente douce puis essuyer avec un chiffon sec. Ne jamais utiliser de solvants puissants comme du dissolvant ou de l'essence, car ils pourraient endommager la finition de la surface.

Caractéristiques

Nombre guide

Mode flash normal (ISO100)

Réglage de la couverture du flash (mm)		16*	24	28	35	50	70	105
GN	Flash manuel/format 35 mm	13	23	23	25	30	35	42
	Format APS-C	13	25	26	30	35	38	42

* Lorsque l'adaptateur grand-angle est monté

Fréquence/Répétition

	Alcaline	Nickel hydrure (2500 mAh)
Fréquence (s.)	0,1 - 3,7	0,1 - 2,7
Répétition (nombre)	Environ 180 ou plus	Environ 260 ou plus

• La répétition est le nombre approximatif de fois possibles avant qu'une pile neuve soit complètement inutilisable.

Performance du flash en continu	40 cycles en continu de 5 éclairs par seconde (Mode flash normal, niveau de puissance 1/32, 105 mm, pile au nickel-métal hydrure)
Illuminateur AF	Mode flash automatique avec un contraste et une luminosité faiblesPlage de fonctionnement (avec un objectif de 50 mm fixé à DSLR-A700)Zone centrale : 0,5 m à 6 mZones périphériques : 0,5 m à 3 m
Contrôle de flash	Contrôle de flash avec le pré-flash, la mesure TTL directe
Dimensions (environ)	L 75 × H 123 × P 100 mm ( 3 × 4 7/8 × 4 pouces)
Poids (environ)	340 g (12 onces) (sans les piles)
Piles recommandées	Piles alcalines type AAPiles au nickel-métal hydrure rechargeables type AA
Articles inclus	Unité Flash (1), Mini-support (1), Étui (1), Jeu de documents imprimés

Suite à la page suivante

Les fonctions présentes dans ce mode d'emploi dépendent des conditions de test au sein de notre entreprise.

La conception et les spécifications peuvent être modifiées sans préavis.

Marque commerciale

α est une marque commerciale de Sony Corporation.
