DLA93052 - Accessoire audio portable PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Marque	Philips
Modèle	DLA93052 / TransDock Direct
Type de produit	Accessoire audio portable pour voiture (adaptateur iPod)
Compatibilité iPod	iPod avec connecteur Dock (sauf 3e génération)
Connecteurs	Connecteur Dock 30 broches, entrée Aux mini-jack 3,5 mm, sortie 5,5 mm 12 V CC
Alimentation d'entrée	12 V CC, 10 W (allume-cigare)
Alimentation de sortie (iPod)	5 V CC, 500 mA
Fiche d'alimentation amovible	12 V CC, 500 mA
Fusible de rechange	250 V, T2AH
Fonctions principales	Lecture de musique iPod sur autoradio, charge de l'iPod, berceau de maintien, prise Aux-In, sortie 12 V pour autres accessoires
Contenu de l'emballage	Berceau TransDock Direct, adaptateur d'alimentation embarquée, support flexible, fiche d'alimentation 12 V amovible, câble Aux-In, support iPod touch, CD-ROM, guide d'installation rapide
Indicateurs lumineux	1 témoin : sous tension ; 2 témoins : charge en cours ; 3 témoins : charge complète
Utilisation prévue	Installation dans un véhicule avec sortie 12 V et entrée Aux-In (ou adaptateur cassette en option)
Température de fonctionnement	-20 °C à 45 °C (-4 °F à 113 °F)
Température de stockage	-23 °C à 49 °C (-10 °F à 120 °F)
Sécurité	Ne pas exposer à l'eau, ne pas démonter, tenir éloigné des appareils haute tension, courant max combiné 10 A sur fiche 12 V
Garantie	Voir site Philips : www.philips.com/welcome
Pays de fabrication	Chine

FOIRE AUX QUESTIONS - DLA93052 PHILIPS

Que faire en cas de parasites ou de distorsion en cours de lecture ?

Vérifiez que le câble Aux-In est correctement branché sur le TransDock Direct et sur le port Aux-In de la voiture. Assurez-vous également d'avoir sélectionné le mode AUX sur l'autoradio. Si le problème persiste, un isolateur de courant de terre peut être nécessaire (disponible en magasin d'électronique).

Que signifient les témoins lumineux à l'avant du TransDock Direct ?

Le berceau indique l'état de l'alimentation : 1 témoin allumé = connexion et sous tension ; 2 témoins = charge en cours de l'iPod ; 3 témoins = charge terminée.

Le TransDock Direct peut-il vider la batterie de la voiture s'il reste branché ?

Il est peu probable, mais il est recommandé de débrancher l'appareil si la voiture reste à l'arrêt longtemps, car le TransDock Direct continue de tirer un faible courant.

Quels iPods sont compatibles avec le TransDock Direct ?

Tous les iPods avec connecteur Dock (30 broches) sont compatibles, à l'exception des iPod de 3e génération.

Comment installer le TransDock Direct dans la voiture ?

Fixez le support flexible à l'adaptateur électrique de la voiture et au berceau. Branchez le TransDock Direct sur la sortie 12 V. Insérez l'iPod sur le berceau, puis connectez le câble Aux-In à l'entrée auxiliaire de l'autoradio. Réglez la radio sur mode AUX.

Comment utiliser la fiche d'alimentation 12 V amovible ?

Repérez le port 5,5 mm sur le haut de l'adaptateur électrique et insérez la prise de la fiche d'alimentation. Cela active la sortie 12 V pour alimenter d'autres accessoires (GPS, console, etc.). Attention : le courant total combiné ne doit pas dépasser 10 ampères.

Comment régler le volume lors de l'utilisation du TransDock Direct ?

Utilisez le réglage de volume de l'autoradio de la voiture, car la commande de volume de l'iPod est désactivée lorsqu'il est placé sur le berceau.

Pourquoi l'iPod arrête-t-il la lecture ?

L'iPod arrête automatiquement la lecture si le TransDock Direct est débranché ou si la voiture est coupée. Relancez la lecture après avoir rebranché l'appareil.

Comment obtenir un support technique ou une garantie ?

Rendez-vous sur le site www.philips.com/welcome pour enregistrer votre produit et consulter les informations de garantie et d'assistance. Ayez votre TransDock Direct et les numéros de modèle et de série à portée de main.

Le TransDock Direct peut-il fonctionner sans entrée Aux-In dans la voiture ?

Oui, il peut fonctionner avec un adaptateur cassette (vendu séparément) inséré dans le lecteur cassette de l'autoradio, en branchant le câble Aux-In sur cet adaptateur.

MODE D'EMPLOI DLA93052 PHILIPS

Contenu de l'emballage 18

Mise en marché 19

Utilisation du TransDock Direct 20

Garantie et service 22

Caractéristiques techniques 22

Forum aux questions 23

Déclaration et conformité CE 24

Informations importantes

Prenez le temps de lire ce manuel avant d'utiliser votre Philips TransDock Direct (DLA93052/10). Ce manuel contient des informations importantes et des notes concernant le fonctionnement de leur TransDock Direct.

Tous droits réservés. En dehors du consentement écrit du titulaire du copyright, la reproduction, l'adaptation ou la traduction partielle ou totale du document est interdite. Les marques commerciales sont la propriété de Koninklijke Philips N. V. ou de leurs propriétaires respectifs. iPod est une marque déposée d'Apple Inc., enregistrée aux États-Unis et dans d'autres pays.

Par la présente, Philips, BG P&A, déclare que ce Philips TransDock Direct est en conformité avec les principales exigences et les autres dispositions applicables de la Directive 1999/5/EC.

Mise au rebut de votre vieil appareil :

Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité qui peuvent être recyclés et réutilisés.

et Électroniques) : lorsque ce symbole de poubelle à roues, barre, figure sur un produit, cela signifie que le produit est couvert par la Directive européenne 2002/96/EC.

Vous renseigner sur le système de recueil séparé des produits électriques et électroniques. Déposez l'emballage dans votre centre de recyclage local.

Avertissements

• Ne pas exposer le produit à la pluie ni à l'eau. Garder à l'abri de la lumière du soleil afin d’empêcher l'accumulation de chaleur:
• Ne pas démonter ni réparer.
• Tenir à distance des appareils à haute tension.

Votre transdock direct philips

Félicitations pour cet achat et bienvenue chez Philips!

Pour profiter pleinement de l'assistance proposée par Philips, veuillez enregistrer votre produit à l'adresse www.philips.com/welcome.

Aperçu du produit

Votre TransDock Direct Philips est une solution iPod embarquée qui vous permet de brancher votre iPod directement sur le port auxiliaire du système stéréo de votre voiture par le biais du câble Aux-In inclus, assurant la charge et un support mobile pour votre iPod. TransDock Direct compte également une fiche d'alimentation 12V externe amovible qui vous permet de charger en même temps d'autres accessoires, tels qu'un GPS ou une console de jeu, tout en profitant de votre iPod. Dans les véhicules non équipés d'une sortie Aux-In, le TransDock Direct peut également fonctionner avec un adaptateur-cassette (vendu séparément).

Philips propose une gamme complète de produits permettant d'améliorer votre expérience iPod.

Principales fonctions du produit

• Lecture de votre sélection musicale iPod sur votre stéréo de voiture
• Chargement et berceau pour iPod
• Prise Aux-In pour utilisation avec un adaptateur-cassette ou dans des véhicules disposant de la fonction Aux-In. Cable Aux-In inclus (mini-prise stéréo). Fiche d'alimentation 12V amovible.

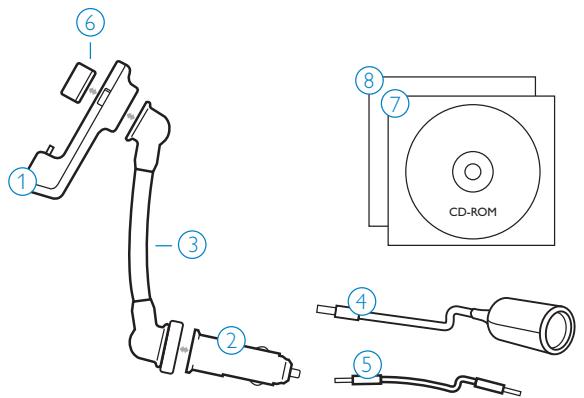

Inclus

1. Berceau pour TransDock Direct
2. Adaptateur d'alimentation embarquée
3. Support flexible
4. Fiche d'alimentation 12V amovible
5. Câble Aux-In
6. Support iPod touch
7. CD ROM
8. Guide d'installation rapide

Ce dont vous aurez également besoin

iPod

Stereo embarquée avec fonction Aux-In

Sortie d'alimentation auto 12V

Important: veillez lire attentivement les précautions de sécurité avant de raccorder votre transdock direct philips.

Cette section vous aidera lors de la première installation de votre TransDock Direct Philips.

1. Installez votre TransDock Direct en raccordant le support flexible à l'adaptateur électrique de la voiture et au berceau du TransDock Direct.
2. Branchez votre TransDock Direct sur la sortie électrique auto.

Remarque: le berceau du TransDock Direct indique instantanément l'état de l'alimentation - un témoin en cas de connexion, deux en cas de charge, et trois lorsque la charge complète est terminée. Le TransDock Direct indique qu'il est sous tension par l'allumage d'un seul témoin.

1. Insérez avec précaution votre iPod sur le TransDock Direct. Tout le iPod commence alors à charger si la VOiture est en marche. Remarque: TransDock Direct indique qu'il charge votre iPod par la presence de deux témoins sur l'avant du berceau. L'éclairage du troisième témoin indique que votre iPod est entiérement chargé.
2. Insérez le cable Aux-In fourn être situé sur le tableau de bord, sur le côté du système stéreo, sous le tableau de bord ou même dans la boîte à gants. Consultez le manuel d'entretien de votre voiture pour plus de renseignements.
3. Ré écouter vos morceaux de musique favoris sur le système stéreo de votre voiture.

Remarque: l'iPod arrête automatiquement la lecture en cas d'arrêt du TransDock Direct.

Instructions détaillées

1. Allumez le système stéreo de votre voiture et réglez-le en mode AUX. Remarque: l'étiquetage peut varier selon le véhicule. Consultez le manuel d'entretien de votre voiture pour plus de renseignements.
2. Installez votre TransDock Direct en raccordant le support flexible à l'adaptateur électrique de la voiture et au berceau du TransDock Direct. Remarque: pour les véhicules qui ne nécessitent pas la longueur supplémentaire du support flexible, fixez le berceau du TransDock Directement sur l'adaptateur électrique de la voiture.
3. Branchez le TransDock Direct à la sortie électrique auto. Le TransDock Direct indique qu'il est sous tension par l'allumage d'un seul témoin situé sur l'avant du berceau.
4. Insérez avec précaution votre iPod sur le TransDock Direct. Votre iPod commence alors à charger si la voiture est en marche. Le TransDock Direct indique instantanément l'état de l'alimentation - un témoin en cas de connexion, deux en cas de charge du iPod, et trois lorsque la charge complète du iPod est terminée. Remarque: insérez le support de l'iPod touch qui vous permet de positionner votre iPod touch horizontally dans le berceau du TransDock Direct. Insérez le support de votre iPod touch sur l'adaptateur central et placez-le sur l'un des côtés du berceau du TransDock Direct.

Remarque: pour assurer le meilleur positionnement de votre iPod, appuyez sur le bouton situé dans le coin supérieur droit du berceau du TransDock Direct pour allonger ou réduire l'adaptateur circulaire situé au centre du berceau du TransDock Direct. Relâchez ce bouton pour verrouiller la position de l'adaptateur. 5. Insérez le câble Aux-In fourni dans la prise Aux-In située sur la partie inférieure du berceau du TransDock Direct et raccordez-le à l'entrée auxiliaire du système stéréo de votre voiture. Le port Aux-In de la voiture peut être situé sur le tableau de bord, sur le côté du système stéréo, sous le tableau de bord ou même dans la boîte à gants. Consultez le manuel d'entretien de votre voiture pour plus de renseignements. 6. Cliquez sur Play sur votre iPod pour écouter vos morceaux de musique favoris sur le système stéréo de votre voiture. 7. Pour contrôler le volume de votre musique lorsqu'you utilisez votre TransDock Direct, utilisez le réglage de volume de la radio de la voiture, non celui de votre iPod. Lorsque l'iPod est placé sur son berceau, la commande de volume est désactivée.

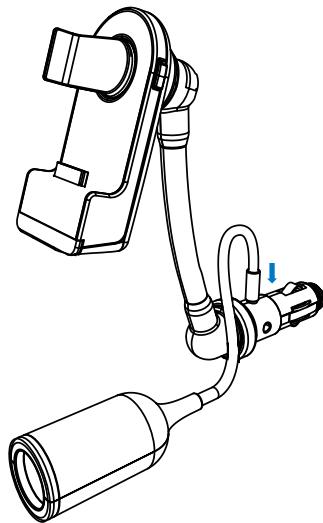

Utilisation de la fiche d'alimentation 12V amovible

La fiche d'alimentation 12V amovible vous permet d'alimenter d'autres accessoires tout en profitant de votre TransDock Direct. Pour l'installer, repérez le port 5,5mm situé sur le haut de l'adaptateur électrique de la voiture et insérez la prise 5,5mm de la fiche d'alimentation. Cela active la fiche d'alimentation 12V.

Important : n'insérez rien d'autre que la fiche adaptée correspondant à la prise et veuillez à ce qu'aucun liquide ne pénètre dans la prise. Cela pourrait occasionner une défaillance électrique, un choc ou un court-circuit. Le courant total combiné de la fiche 12V ne doit pas dépasser 10 ampères. Cette sortie auxiliaire doit uniquement être utilisée pour des accessoires; ne branchez aucune autre appareil sur cette sortie.

Garantie et service

Pour plus d'informations concernant la garantie et l'assistance produit, consultez www.philips.com/welcome.

Compatibilité

Tous iPods avec connecteur Dock (à l'exclusion des iPod de la 3ème génération)

Connexions

Connecteur de dock iPod à 30 broches

Entrée auxiliaire : mini-jack stéreo 3,5mm

Sortie : prise 5,5mm 12V CC

Alimentation

Tension d'entrée : 12VDC, 10W

Sortie : 5VDC, 500mA

Fiche d'alimentation amovible : 12VDC, 500mA

Fusible de rechange : 250V, T2AH

Cable

Câble à mini-jack 3,5mm à 3,5mm stéreo

Température

Température de stockage: -10° à 120° F (-23° à 49° C)

Température de fonctionnement: -4° à 113°F (-20° à 45°C)

Forum aux questions

Vous trouvez ici les questions les plus fréquemment posées et leurs réponses concernant votre TransDock Direct Philips.

Pour conserver la validité de la garantie, ne tentez jamais de réparer le système par vous-mêmes. Si vous rencontrez des problèmes lors de l'utilisation de votre TransDock Direct, vérifiez les points suivants avant de contacter Philips. Si le problème persiste, rendez-vous sur le site de Philips à l'adresse www. philips. com/welcome. Lorsque vous contactez Philips, assurez-vous d'avoir toute TransDock Direct à proximité, ainsi que les numéros de modèle et de série.

Que faire en cas de parasites ou de distorsion en cours de lecture?

Assurez-vous que le cable Aux-In est correctement branché sur votre TransDock Direct et sur le port Aux-In de votre voiture. Assurez-vous également d'avoir bien sélectionné le mode AUX sur la stéreo de votre voiture. Vous avez peut-être besoin d'un isolateur de courant de terre, que vous trouvez facilement dans la plupart des magasins d'électronique.

Veillez à ce que votre TransDock Direct soit correctement branché à la sortie d'alimentation de votre voiture. Vérifiez également que votre iPod est correctement en place sur le berceau TransDock Direct.

Qu'indiquent les témoins sur l'avant de mon transdock direct ?

Le berceau TransDock Direct indique instantanément l'état de l'alimentation - un témoin en cas de connexion, deux en cas de charge, et trois lorsque la charge complète est terminée. TransDock Direct indique qu'il est sous tension par l'allumage d'un seul témoin.

Si je laisse mon transdock direct branché sur la prise électrique de ma voiture, cela risque-t-il de vider la batterie?

Probabilité pas, mais il est toujours bon de tout débrancher si vous nécessitez quitter votre voiture pour une durée prolongée.

Remarque : titre Philips TransDock continuera

de tirer sur la batterie tant qu'il restera branché.

Déclaration et conformité ce

Fabriqué en Chine

AQ95-56F-1134

(report No.)
