DLA93052 - Accessorio audio portatile PHILIPS - Manuale utente e istruzioni gratuiti

Marca	Philips
Modello	DLA93052 / TransDock Direct
Tipo di prodotto	Accessorio audio portatile per auto (adattatore iPod)
Compatibilità iPod	iPod con connettore Dock (eccetto 3a generazione)
Connettori	Connettore Dock a 30 pin, ingresso Aux mini-jack 3,5 mm, uscita 5,5 mm 12 V CC
Alimentazione in ingresso	12 V CC, 10 W (accendisigari)
Alimentazione in uscita (iPod)	5 V CC, 500 mA
Spina di alimentazione rimovibile	12 V CC, 500 mA
Fusibile di ricambio	250 V, T2AH
Funzioni principali	Riproduzione di musica iPod sull'autoradio, ricarica dell'iPod, supporto di sostegno, presa Aux-In, uscita 12 V per altri accessori
Contenuto della confezione	Supporto TransDock Direct, adattatore di alimentazione per auto, staffa flessibile, spina di alimentazione 12 V rimovibile, cavo Aux-In, supporto iPod touch, CD-ROM, guida all'installazione rapida
Indicatori luminosi	1 spia: acceso; 2 spie: in carica; 3 spie: carica completa
Utilizzo previsto	Installazione in un veicolo con uscita 12 V e ingresso Aux-In (o adattatore per cassette opzionale)
Temperatura di funzionamento	da -20 °C a 45 °C (da -4 °F a 113 °F)
Temperatura di conservazione	da -23 °C a 49 °C (da -10 °F a 120 °F)
Sicurezza	Non esporre all'acqua, non smontare, tenere lontano da dispositivi ad alta tensione, corrente massima combinata 10 A sulla presa 12 V
Garanzia	Vedi sito Philips: www.philips.com/welcome
Paese di fabbricazione	Cina

Domande frequenti - DLA93052 PHILIPS

Cosa fare in caso di disturbi o distorsioni durante la riproduzione?

Verificare che il cavo Aux-In sia correttamente collegato al TransDock Direct e alla porta Aux-In dell'auto. Assicurarsi inoltre di aver selezionato la modalità AUX sull'autoradio. Se il problema persiste, potrebbe essere necessario un isolatore di corrente di terra (disponibile in un negozio di elettronica).

Cosa significano le spie luminose sulla parte anteriore del TransDock Direct?

Il supporto indica lo stato dell'alimentazione: 1 spia accesa = connesso e alimentato; 2 spie = ricarica in corso dell'iPod; 3 spie = carica completata.

Il TransDock Direct può scaricare la batteria dell'auto se rimane collegato?

È improbabile, ma si consiglia di scollegare il dispositivo se l'auto rimane ferma a lungo, poiché il TransDock Direct continua a prelevare una piccola corrente.

Quali iPod sono compatibili con il TransDock Direct?

Tutti gli iPod con connettore Dock (a 30 pin) sono compatibili, ad eccezione degli iPod di 3a generazione.

Come installare il TransDock Direct in auto?

Fissare la staffa flessibile all'adattatore elettrico dell'auto e al supporto. Collegare il TransDock Direct all'uscita 12 V. Inserire l'iPod sul supporto, quindi collegare il cavo Aux-In all'ingresso ausiliario dell'autoradio. Impostare la radio sulla modalità AUX.

Come utilizzare la spina di alimentazione 12 V rimovibile?

Individuare la porta 5,5 mm sulla parte superiore dell'adattatore elettrico e inserire la spina di alimentazione. Ciò attiva l'uscita 12 V per alimentare altri accessori (GPS, console, ecc.). Attenzione: la corrente totale combinata non deve superare 10 ampere.

Come regolare il volume durante l'uso del TransDock Direct?

Utilizzare il controllo del volume dell'autoradio dell'auto, poiché il comando del volume dell'iPod è disattivato quando è posizionato sul supporto.

Perché l'iPod interrompe la riproduzione?

L'iPod interrompe automaticamente la riproduzione se il TransDock Direct viene scollegato o se l'auto viene spenta. Riavviare la riproduzione dopo aver ricollegato il dispositivo.

Come ottenere supporto tecnico o garanzia?

Visita il sito www.philips.com/welcome per registrare il prodotto e consultare le informazioni su garanzia e assistenza. Tieni a portata di mano il tuo TransDock Direct e i numeri di modello e di serie.

Il TransDock Direct può funzionare senza ingresso Aux-In in auto?

Sì, può funzionare con un adattatore per cassette (venduto separatamente) inserito nel lettore cassette dell'autoradio, collegando il cavo Aux-In a questo adattatore.

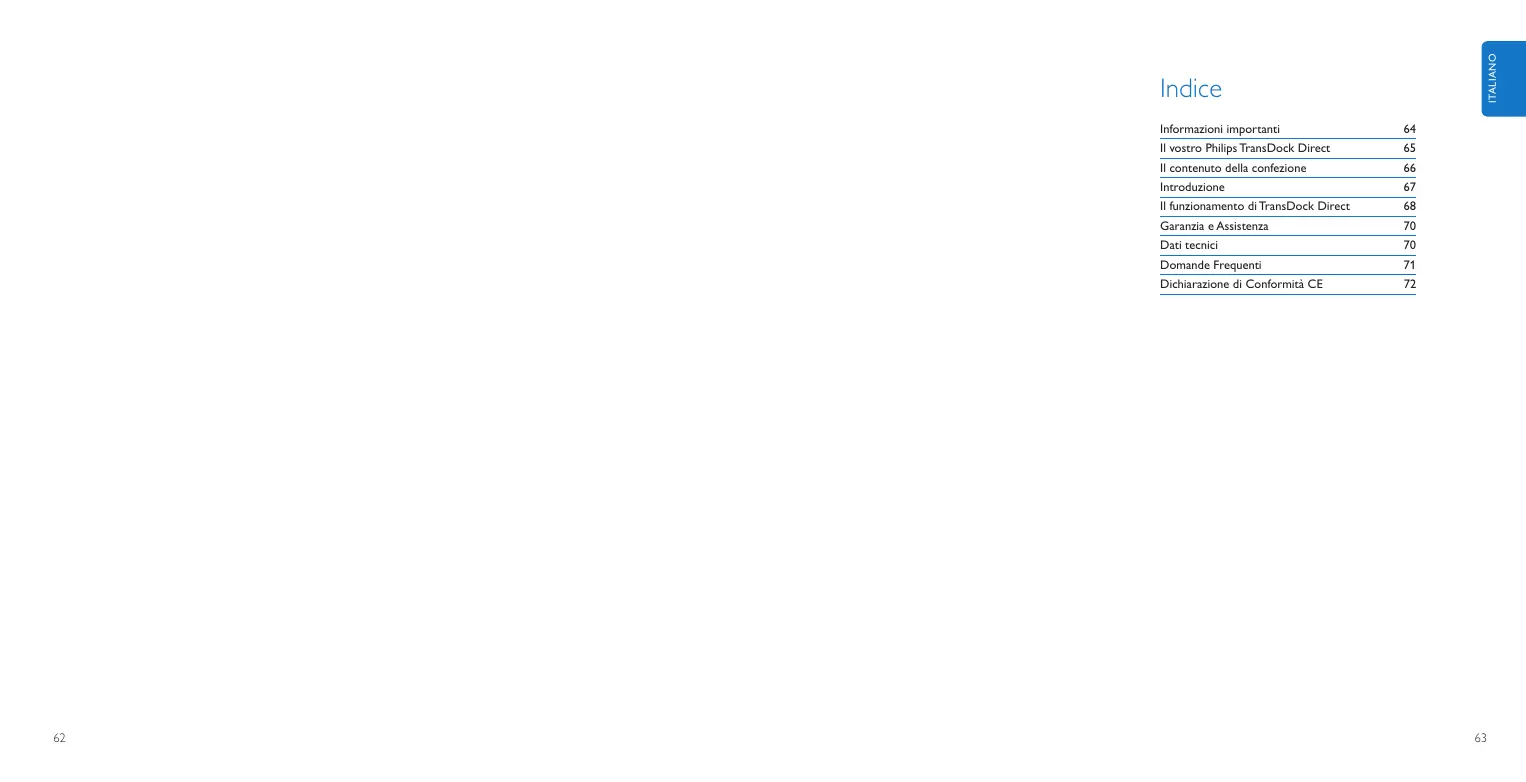

MANUALE UTENTE DLA93052 PHILIPS

Informazioni importanti 64

Il vostro Philips TransDock Direct 65

Il contentuto della confezione 66

Introduzione 67

Il funzionamento di TransDock Direct 68

Garanzia e Assistenza 70

Dati tecnici 70

Domande Frequenti 71

Dichiarazione di Conformità CE 72

Informazioni importanti

Vi consigliamo di trovare il tempo per leggere questo manuale prima di usare il vosto Philips TransDock Direct (DLA93052/10). Il manuale contiene informazioni e osservazioni importanti riguardanti il funzionamento del vosto TransDock Direct.

Tutti i diritti sono riservati. La riproduzione completa o parziale è proibitazsche per effrasse scritto del proprietario del copyright. I marchi sono di propietà di Koninklijke Philips N.V. o dei loro risspettivi propriatori. iPod è un marchio registrato di Apple Inc., registrato negli USA e in altre nazioni.

Philips, BG P&A, dichiara, in tal modo, che il presente Philips TransDock Direct è conforme ai requisiti fondamentali e ad altre clausole rilevanti della Direttiva 1999/5/CE.

Smaltimento del vostro prodotto vecchio:

Il vosto prodotto è stato progettato e fabbricato con materi a le componenti di alta qualità, che sonoessere riciclati e usati nuovamente.

Logo WEEE: quando a um prodotto é allegato这是我mbolo raffigurante i bidone della spazzatura con ruote e barrato, significa che il prodotto è coperto da la Direttiva Europea 2002/96/CE.

Siete pregati de informarvi riguardo alla ragcotta differenziata locale dei prodotti elettrici ed elettronici. Portare la confezione al myosto centro di riciclaggio locale.

Avertenze

• Evitare di esporre il prodotto alla pioggia e all'acqua.
• Tenere lontano while the luce solare per evitare l'accumulo di calore.
• Evitare di smontare o riparare il prodotto.
• Tenere lontano da dispositivi ad alto voltaggio.

Il vostro Philips TransDock Direct

Congratulations per il vosto acquiso e benvenuti alla Philips!

Per godere pienamente dei vantagei del supporto offerto da Philips si consigilia di registrate il vostro prodotto all'indirizzo: www.philips.com/welcome.

Panorama del Prodotto

Il vosto Philips TransDock Direct è una soluzione iPod per la vostra auto che connette direttamente il vosto iPod allo stereo della vostra auto per mezzo di una presa ausiliaria nella vostra auto con il cavo Aux除去 ricarica e ospita il vosto iPod. TransDock Direct include una presa di corrente a 12V removable che permette di ricaricare contemporaneamente altri accessori come un GPS o un dispositivo per glicare con il vosto iPod. Per le auto che non possiedono un ingresso aux, TransDock Direct funzioni èanche con un adattatore a cassetta (venduto separatamente).

Philips offre unintera linea di prodotti per migliorare la suaesperienza con iPod.

Caratteristiche salientiel del prodotto

• Trasette la musica del vostro iPod dallo stereo della vostra auto
• Carica e alloggia I'iPod
• Connettoe aux da usare con adattatori per cassetta o auto con funzionalità di ingresso aux.
• Cavo Aux incluso (mini-jack stereo)
• Presa di alimentazione a 12V removable

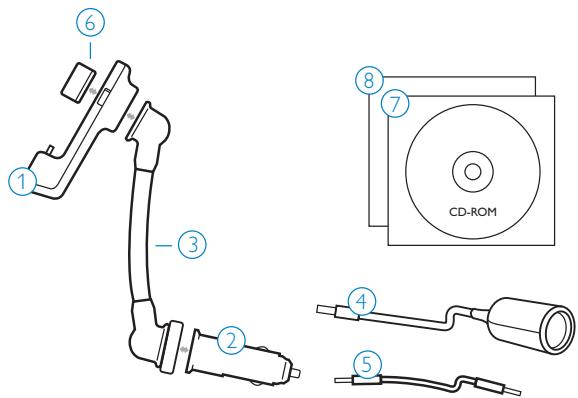

Il contentuto della confezione

Sono inclusi

1. Alloggamento TransDock Direct
2. Adattatore di Alimentazione per auto
3. Braccio flessibile
4. Presa di corrente a 12V removable
5. Cavo Aux
6. Staffa di supporto per iPod touch
7. CD ROM
8. Guida di Awio Rapido

Altre cose che vi serviranno

iPod

Autoradio stereo con funzionalità di ingresso aux

Presa di corrente nell'auto a 12V

Introduzione

Importante: Leggere con attenzione le precauzioni per la sicurezza prima di collegare il vostro Philips TransDock.Direct.

Questa sezione vi aiuterà a installare per la prima volta il vostro Philips TransDock Direct.

1. Assemblare il vostro Philips TransDock Direct attaccando il Braccio Flessibile sa all'Adattatore di Alimentazione per auto sua all'alloggamentio di TransDock Direct.
2. Collegare il vosto Direct TransDock Direct alla presa di corrente della vostra auto.
   Nota: L'alloggjamento di TransDock Direct,.
   mostra immediatamente lo stato dell'alimentazione di.
   corrente -una luce quando è connesso, due quando
   sta caricando e tre quando è completamente carico.
   TransDock Direct indichiera che sta ricevendo
   corrente con una sola luce.
3. Far scivolare gentilmente il vincro iPod sul vincro TransDock Direct. Il vincro iPod inizierà a caricarsi se la vincro auto è aggioca.
   Nota:TransDock Direct indichera che sta caricando il vostro iPod con due luci accese nella parte anteriore dell'alloggiamento. Quando la terza luce è illuminata, il vostro iPod è completamente carico.
4. Inserire il cavo aux incluso nella parte inferiore dell'alloggamento di TransDock Direct e collegatelo alla presa ausiliaria della vostra autoradio stereo.
   Nota: L'ingresso aux della vostra auto potrebber trovarsi sul cruscotto, sul bordo dello stereo, sotto il

cruscotto oanche nel vano portaoggetti. Consultate il manuale per il proprietario dell'auto per maggiori dettagli.

1. Impostate lo stereo della vostra auto su AUX, poi clicate Riproduci Play sul vosto iPod per godervi la musica trasmessa dallo stereo della vostra auto.

念 Nota: L'ipod suspenderà automaticamente la coproduzione quando il myosto TransDock Direct è spento.

Il funzionamento di TransDock Direct

Istruzioni dettagliate

1. Accendere lo stereo della vostra auto e impostarlo sulla modalità AUX.
   Note:L'etichettatura varia da veicolo a veicolo. Consultate il manuale per il proprietario della vostra auto per maggiori dettagli.
2. Assemblare il vostro Philips TransDock Direct attaccando il Braccio Flessibile sa all'Adattatore di Alimentazione per auto sua all'alloggamentio di TransDock Direct.
   Nota: Negli autoveicoli che non richiedono l'addizione lunghezza del braccio flessibile, potete attacare l'Alloggiamento di TransDock Direct direttamente all'Adattatore di Alimentazione della auto.
3. Collegare il vostro TransDock Direct alla presa di corrente della vostra auto. TransDock Direct vi indichera che sta ricevendo corrente con un'unica luceacea sulla parte anteriore dell'alloggiamento.
4. Far scivolare gentilmente il vostro iPod sul vostro TransDock Direct. Il vostro iPod inizIERA a cariciarsi se la vostra auto è accesa. Il display di TransDock Direct alla immediamente lo stato dell'alimentazione di corrente – una luce quando è connesso, due quando iPod si sta caricando e tre quando iPod è completamente carico.
   Note: Attaccare il Supporto di Sostegno di iPod touch che permette di posizionare il vosto iPod touch orizzontalmente nell'alloggiamenti di

TransDock Direct. Inserire Il Supporto di Sostegnodi iPod touch Direct nell'adattatore centrale eposizionarlo ai due lati dell'Alloggamento diTransDock Direct.

Nota: Per garantire un inscription perfitto del vostro iPod, premere il pulsante sul lato superiore destro dell'Alloggiamento di TransDock Direct per estendere o contrarre l'adattatore circolare al centro dell'Alloggiamento di TransDock Direct. Rilasciare il pulsante per bloccare l'adattatore nella posizione.
5. Inserire il Cavo aux incluso nel connettore aux nella parte inferiore dell'alloggiamento di TransDock Direct e collegatelo all'ingresso aesiliario dello stereo della vostra auto. L'ingresso aux della vostra auto potrebbe trovarsi sul cruscotto, sul bordo dello stereo, sost o il cruscotto oanche nel vano portaoggetti.Consultate il manuale per il proprietario dell'autore per maggiori dettagli.
6. Cliccare Riproduci (Play) sul vostro iPod per godervi la musica trasmessa dallo stereo della vostra auto.
7. Per controllare il volume generale della vostra musica quando usate il vosto TransDock Direct, usate il dato di regolazione del volume della vostra autoradio e non il dato dell'iPod. Il dato per il dato sul vosto iPod è disattivato quando è inserito.

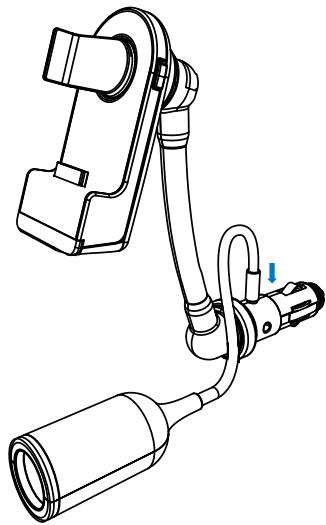

Il funzionamento della presa di corrente a 12V removable

La presa di corrente a 12V removibile permette di fornire corrente ad altri accessori nelle vargodete il vostro TransDock Direct. Per l'installazione, individuate I'ingresso di 5.5mm in cima all'adattatore di corrente dell'autoe inserte il connettore di 5.5mm della presa di alimentazione. Qesto attivera la presa di corrente di 12V.

Importante: Non inserte niente ad eccezione della spina adatta per la presa e fate in modo che non penetr del liquido nella presa. Qesto potrebbe causare un'interruzione di corrente, uno shock elettrico o un corto circuito. Il totale della corrente combinata per la presa a 12V non dovrebbe superere i 10 amps. Questa presa accessoria dovrebbe essere usata solo per gli accessori; non usate un ascendino con esta presa.

Garanzia e Assistenza

Per informazioni sulla garanzia e sull'assistenza per il prodotto si prega di visitare: www.philips.com/welcome.

Dati tecnici

Compatibilità

Tutti gli iPods con connettore Dock (esclusi gli iPod di 3^a generazione)

Connessioni

Connettoe Dock 30-Pin per iPod
Insgasso Aux: mini presa per stereo di 3.5mm
Uscita corrente: 5.5mm 12V DC jack

Alimentazione

Tensione d'ingresso: 12VDC, 10W
Uscita: 5VDC, 500mA
Presa di corrente removable:
adattatore per auto 12VDC, 500mA
Fusibile sostitubile: 250V, T2AH

Cavo

Cavo per mini-jack stereo da 3.5mm a 3.5mm

Temperatura

Temperatura di magazino: -10^ a 120^ F (-23^ a 49^ C)
Temperatura per il funzionamento: -4^ a 113^ F (-20^ a 45^ C)

Domande Frequenti

Qi di seguito troverete le_domande poste più frequentlynente e le risposta riguardanti il vostro Philips TransDock Direct.

Affinché la garanzia sia valida, non provate mai a riparare da soli il vostro sistema. Se si presentano dei problemi nelle usate il vostro TransDock Direct, controllate i seguenti punti prima di contattare la Philips. Se il problema non si risolve, andate al site web di Philips all'indirizzo www.philips.com/support. Quando contattate la Philips, assicuratevi di averre a portata di mano il vostro Philips-TransDock Direct, il numero del modello e il numero di series.

Che casa faccio quando sono staticità o distorsione perché viene trasmessa la musica?

Assicuratevi che il cavo aux sia connesso sa al vostro TransDock Direct sia alla porta aux nella vostra auto. Assicuratevi anni di selezionare AUX sullo stereo della vostra auto. Infine, forse avete bisogno di un disaccoppiatore di massa, che potete acquistare presso la maggiorationza dei negoti di elettronica.

Sembra che il mio iPod non si carichi quando è collegato a TransDock Direct. Come devo comportarmi?

Assicuratevi che il vostro TransDock Direct sa perfettamente inserito nella presa di corrente della vostra auto. Controllate per essereanche sicuri che il vostro iPod sa Completely inserito nell'alloggamento di TransDock Direct.

A casa servono le lui nella parte anteriore del mio TransDock Directr?

L'alloggiamo di TransDock Direct alla immeditamente lo stato dell'alimentazione della corrente - una luce quando è connesso, due lui quando si sta caricando e tre quando è completingamente carico. TransDock Direct indichera che sta ricevendo corrente con una sola luce.

Se lascio il mio TransDock Direct inserito nella presa di corrente della mia auto, quello scaricherà la batteria della mia auto?

Probabilmente no, ma è sempre una Buona idea disinserire tutto, quando non si usa la propria auto per molto tempo.

Note: Il vosto Philips TransDock continuera a useare l'energia della batteria della vostra auto sono a quando è inserito un dispositivo.

Dichiarazione di Conformità CE

PHILIPS

Fabbricato in Cina

AQ95-56F-1134

(report No.)
