BEDIENUNGSANLEITUNG DLA93052 PHILIPS

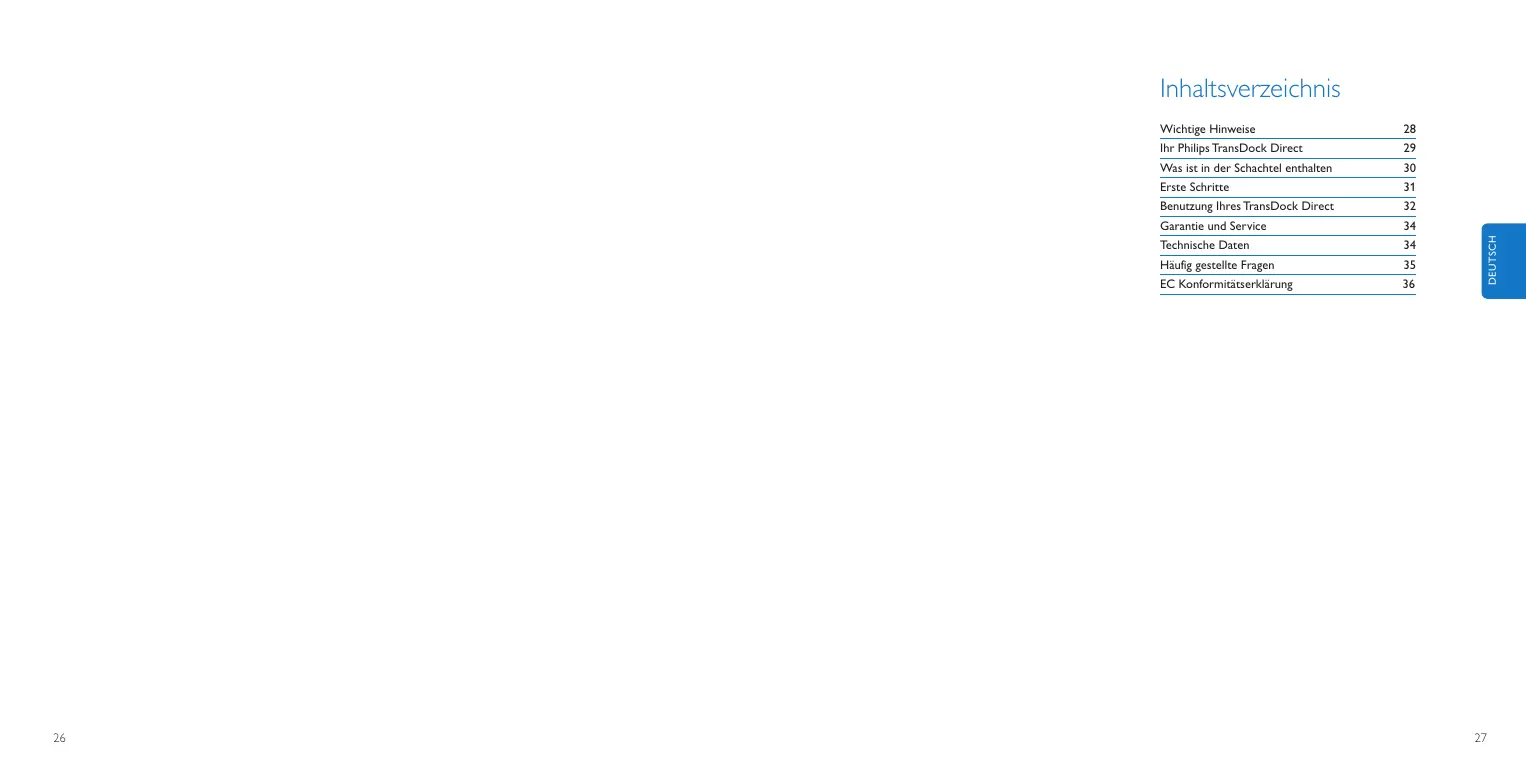

Wichtige Hinweise 28

Ihr Philips TransDock Direct 29

Was ist in der Schachtel enthalten 30

Erste Schritte 31

Benutzung Ihres TransDock Direct 32

Garantie und Service 34

Technische Daten 34

Häufig gestellte Fragen 35

EC Konformitätserklarung 36

Wichtige Informationen

Nehmen Sie sich Zeit das Handbuch zulesen, bevor Sie das Philips TransDock Direct (DLA93052/10) benutzten. Es enthaltigtige Informationen zum Gebraucht des Philips TransDock Direct.

Alle Rechte vorbehalten.Vervielfältigung eines Teils oder des gesamtten Produkts ist ohne ausdrückliche und schriftlich erteile Genehmigung durch den Besitzter des Copyrights verboten. Warenzeichen sind das Eigentum von Koninklijke Philips N.V. oder der entsprechenden Besitzter: iPod ist ein in den Vereinigten Staaten und anderen Ländern eingetragener Markenname der Apple Inc.

Philips, BG P&A erklart hiermit, dass das Philips TransDock Direct den grundlegenden Erfordermissen und Vorschriften der Anordnung 1995/5/EC entspricht.

Entsorgung Ihres benutzten Produkts:

Ihr Produkt ist aus qualitativ hochwertigen Rohstoffen entworfen und hergestellt, die recycled und wiederverwendet werden können.

WEEE Logo: Wenn das durchgestrichene Symbol eines Behalters mit Rädern auf Ihrhem Produkt angebrachte ist, besteht et die, das Ihr Produkt der europäischen Auflage 2002/96/EC entspricht.

Bitte informieren Sie sich über die ärtlichen Mänglichkeiten und Sammlung von elektrischen und elektronischen Geräten zur Abfallverwertung, Entsorgen Sie die Verpackung auf ihrem lokalen Wertstoffhof.

Warning

• Das Gerätarf keinem Regen oder Wasser ausgesetzt werden.
• Setzen Sie das Gört keiner direkten Sonneneinzahlung aus, damit keine Überhützung aufritt.
• Nicht auseinandernehmen oder zu reparieren versuchen.
  Von starken Stromquellen femhalten.

Ihr Philips TransDock Direct

Wir gratulieren zum Kauf und heissen Sie bei Philips willkommen!

Um alle Dienstleistungen von Philips zu nutzen, registrierten Sie Ihr Gerät bei www.philips.com/welcome.

Produktübersicht

Ihr Philips TransDock Direct ist ein Lösungskonzept zur Verwendung Ihres iPod im Auto, durch direkten Anschluss an das Autoradio über den Zusammenhang mit Hilde des enthaltenen Aux-In Kabels:gleichzeitig wird Ihr iPod darauf aufgeladen und ist sicher befestigt. TransDock Direct enthalt auch eine abnehmbare externe 12V Steckdose, mit Hilfe derer Sie gleichzeitig anders Zubehör aufladen können, wie z.B. ein GPS oder eine Spielkonsole, während Sie Ihr iPod verwenden. In Autos welche keinen Aux-In Anschluss besitzen, kann das TransDock Direct auch mittels eines Kassetten-Adapters angeschlossen werden (separat erhältlich).

Philips betiet eine vollständige Reihe von Produkten um ihren den ganzen Genuss des iPod-Erlebnisses zu vermitteln.

Produkt-Besonderheiten

• Spielena Sie die Musik Ihres iPod über die Stereoanlage Ihres Autos
• Basis und Ladegerät für iPod
• Aux-In Anschluss zur Verwendung mit Kassetten-Adaptern oder Autos mit Aux-In Fähigkeit
• Aux-In Kabel enthalten (Stereo Mini-Anschluss)
  Abnehmbare 12V Steckdose

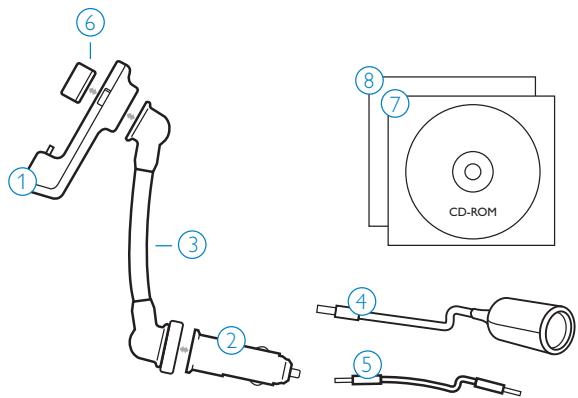

Was ist in der Schachtel enthalten

Enthalten

1. TransDock Direct Basis
2. Stromadapter furs Auto
3. Flex Arm
4. Abnehmbare 12V Steckdose
5. Aux-In Kabel
6. iPod touch Stützhalterung
7. CD ROM
8. Schnellstart-Anleitung

Was Sie ausserdem noch benötigen

iPod

Auto Stereoanlage mit Aux-In Fähigkeit

12V Autosteckdose

Erste Schritte

Wichtig: Lesen Sie die Sicherheitshinweise sorgfält durch, bevor Sie Ihr Philips TransDock Direct anschliessen.

Dieser Abschnitt hilft Ihnen bei der erstmaligen Installation Ihres Philips TransDock Direct.

1. Montieren Sie Ihr TransDock Direct indem Sie den Flex Arm am Stromadapter Hisrs Autos und der TransDock Direct Basis anschliessen.
2. Stecken Sie das TransDock Direct in die Steckdose/Zigarettenanzünder in Ihrhem Auto.
   Hinweis: Die Basis des TransDock Direct besitzte eine Ladeanzeige - ein Licht wenn die Verbindung hergestellt ist, zwei Lichter wenn die Aufladung im Gange ist und drei wenn vollständig geladen. TransDock Direct zeit mit einem Licht an, dass es an das Stromnetz angeschlossen ist.
3. Schiebern Sie Ihr iPod behutsam auf das TransDock Direct. Ihr iPod wird beginnen sich aufzuladen, wenn Ihr Auto lauft.
   Hinweis: TransDock Direct zeit mit zwei Lichtern auf der Vorderseite der Basis an, dass Ihr iPod geladen wird. Wenn das dritte Licht aufleuchtet, ist Ihr iPod vollständig geladen.
4. Stecken Sie das beiliegende Aux-In Kabel in den Aux-In Anschluss auf der Unterseite der TransDock Direct Basis und schlieren Sie es am Zusammenhang der Autostereoanlage an.
   Hinweis: Der Aux-In Anschluss Ihr Autos kann sich am Armaturenbrett, besoin der Stereoanlage, unter dem Armaturenbrett, oder sogar im Handschuflach

befinden. Entnehmen Sie die Einzelheiten dazu dem Bedienungshandbuch Ihres Autos.

1. Stellen Sie Ihr Autostereoanlage auf AUX, klichen Sie dann play Anhem iPod und Sie konnen über ihre Autostereoanlage Ihr Musik horen.

Hinweis: Das iPod wird automatisch pauen, wenn der Strom zum TransDock Direct abgeschhaltet wird.

Benutzung Ihres TransDock Direct

Detaillierte Anleitungen

1. Schalten Sie Ihr Autostereoanlage ein und stellen Sie diese auf das AUX-Modus.
   Hinweis: Beschriftung kann von Fahrzeug zu Fahrzeug verschiedene sein. Entnehmen Sie die Einzelheiten dazu dem Bedienungshandbuch Ihres Autos.
2. Montieren Sie Ihr TransDock Direct indem Sie den Flex Arm am Stromadapter Ihros Autos und der TransDock Direct Basis anschliessen.
   Hinweis: In Autos in denen die zusätzliche Reichweite des Flex Arm nicht bereits wird, können Sie die TransDock Direct Basis direkt am Stromadapter des Autos anschliessen.
3. Stecken Sie das TransDock Direct in die Steckdose/Zigarettenanzünder in Ihrhem Auto. TransDock Direct zeit mit einem Licht auf der Vorderseite der Basis an, dass es an das Stromnetz angeschlossen ist.
4. Schieben Sie Ihr iPod behutsam auf das TransDock Direct. Ihr iPod wird beginnen sich aufzuladen, wenn Ihr Auto lauft. Die Anzeige des TransDock Direct zeigt den Ladestatus an - ein Licht wenn die Verbindung hergestellt ist, zwei Lichter wenn die Aufladung im Gange ist und drei wenn vollständig geladen.
   Hinweis: Befestigen Sie die beiliegende iPod touch Halteklammer, mit der Sie Ihr iPod touch waagrecht in die TransDock Direct Basis einlegen konnen. Stecken Sie die iPod touch Halteklammer in den mittlen

Adapter und platzieren Sie sie auf einer beliebigen Seite der TransDock Direct Basis.

Hinweis: Um den besten Sitz Ihr's iPod zu gewährleisten, drücken Sie auf den Knopf ganzen auf der rechten Seite der TransDock Direct Basis um den runden Adapter in der Mitte der TransDock Direct Basis aus- oder einzufahren. Lassen Sie den Knopf los um die Position des Adapters zu fixieren.
5. Stecken Sie das beiliegende Aux-In Kabel in den Aux-In Anschluss auf der Unterseite der TransDock Direct Basis und schliessen Sie es am Zusammengang der Autostereoanlage an. Der Aux-In Anschluss Ihres Autos kann sich am Armaturenbrett, befinden der Stereoanlage, unter dem Armaturenbrett, oder soar im Handschuft nachgeben. Entnehmen Sie die Einzelheiten dazu dem Bedienungshandbuch Ihres Autos.
6. Klichen Sie Play an Ihr hem iPod und Sie konnen über ihre Autostereoanlage ihre Musik horen.
7. Verwenden Sie die Lautstärkeregler Ihres Autos um die Lautstärke der Musik während der Benutzung von TransDock Direct zu kontrollieren, verwenden Sie nicht die Lautstärkeregeler des iPod. Die Lautstärkeregeler Ihres iPod sind nicht aktiv während des Docking.

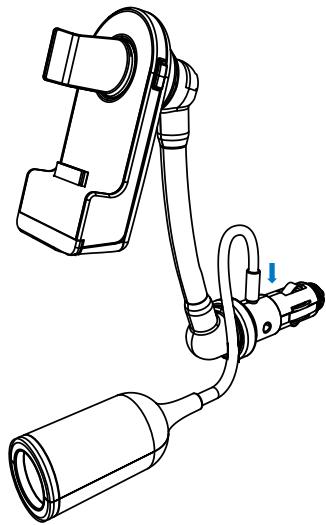

Verwendung ihrer abnehmbaren 12V Steckdose

Die abnehmbare 12V Steckdose erhögt Ihnen den Gebrauch von anderem strombetriebenen Zubehor, während der Verwendung von TransDock Direct. Zur Montage suchen Sie den 5,5mm Anschluss auf der Oberseite des Stromadapters im Auto und stecken Sie den 5,5mm Anschluss der Steckdose ein. Dadurch wird die 12V Steckdose aktiviert.

Wichtig: Stecken Sie nur den für die Steckdose passenden Stecker ein, und versichern Sie, dass keine Flüssigkeiten in die Steckdose gelangen. Dies konne zu einem Stromausfall, elektrischem Schlag, oder Kurzschluss führen. Die umlaufende Stromstärke der 12V Steckdose solte insgesamt nicht mehr als 10 Amp betragen. Diese Zubehor-Steckdose solte nur für Zubehor verwendet werden; benutzen Sie es nicht für einen Zigarettenanzünder.

Garantie und Service

Für{nahere Auskünfte über die Garantie und Kundendienst für Ihr Produkt besuchen Sieitte: www.philips.com/welcome.

Technische Daten

Kompatabilität

Alle iPods mit Dock Anschluss (ausgenommen iPod 3. Generation)

Anschlüsse

30-Stift iPod Dock Anschluss
Zusätzlicher Eingang: 3.5mm stereo Mini-Steckdose
Netzstorm-Adapter Ausgabe: 5.5mm 12V DC Steckdose

Netzstrom

Eingangsspannung: 12VDC, 10W
Ausgang: 5VDC, 500mA
Abnehmbare 12V Steckdose: 12VDC, 500mA
Austauschbare Sicherung: 250V, T2AH

Kabel

3.5mm bis zu 3,5 mm Stereo Mini-Anschluss Kabel

Temperatur

Lagertemperatur: -23^ to 49^ (-10° to 120° F) Betriebstemperatur: -20^ to 45^ (-4° to 113° F)

Häufig gestellte Fragen

Hierfindensie die über Philips TransDock Direct am haufigsten gestellten Fragen und Antwerten.

Versuchen Sie nie das Gerät selbst zu reparieren um die Gültigkeit der Garantie zu gewährleisten.itte überprüfen Sie die folgenden Punkte wenn bei der Benutzung von TransDock Direct Probleme aufreten, bevor Sie sich an Philips wenden. Sollten die Probleme ungelöst bleiben, gehen Sieitte zur Philips Website under www.philips.com/welcome.itte versichern Sie, dass Ihr Philips TransDock Direct sich in Reichweite befindet und Sie Typen- und Seriennummern griffbereit haben, wenn Sie sich an Philips wenden.

Was soll ich tun, wenn es beim Abspielen meiner Musik Rauschen gibt oder der Ton verzerrt ist?

Versichern Sie, dass das Aux-In Kabel fest an der Basis des TransDock Direct sowohl als auch dem Aux-In Anschluss Ihr Autos angeschlossen ist. Versichern Sie auch, dass Sie ihre Autostereoanlage auf AUX eingestellt haben. Möglicherweise benötigen Sie auch einen Erdungskreis Trennschalter, der in den meisten Elektronikfachgeschäften erhältlich ist.

Mein iPod scheint sich bei Anschluss an das TransDock Direct nicht aufzuladen. Was soll ich tun?

Versichern Sie, dass das TransDock Direct fest in der Steckdose/Zigarettenanzünder in Ihr Auto angeschlossen ist. Prüfen Sie auch aber Ihr iPod fest in der Basis des TransDock Direct gedockt ist.

Wofur dienen die Lichter auf der Vorderseite des TransDock Direct?

Die Basis des TransDock Direct besitzt eine Ladeanzeige - ein Licht wenn die Verbindung hergestellt ist, zwei Lichter wenn die Aufladung im Gange ist und drei wenn vollständig geladen. TransDock Direct zeigt mit einem Licht an, dass es an das Stromnetz angeschlossen ist.

Wenn ich mein TransDock Direct in die Steckdose des Autos eingesteckt lasse, wird dadurch是我的 Autobatterie geleert werden?

Wahrscheinlich nicht, aber es ist immer ratsam alles auszusteken, wenn das Auto langere Zeit nicht in Betrieb ist.

Hinweis: Ihr Philips TransDock wird der

Autobatterie Strom entziehen, solange das Gerät angeschlossen ist.

EC-Konformitäserklarung

PHILIPS

Hergestellt in China

AQ95-56F-1134

(report No.)
