Produkttype	Stikksag
Merke	Power Craft
Modell	42500
Effekt	710 W
Spenning	230 V ~ 50 Hz
Tomgangshastighet	0 – 3000 RPM
Maks skjæredybde	80 mm
Gjæringskapasitet	0° til 45°
Pendelinnstillinger	3 innstillinger (av, lav, høy)
Støvavsugstilkobling	Ja
Parallellanlegg	Inkludert, justerbart
Bladskiftemekanisme	Skrueklemming med unbrakonøkkel
Lås-på-knapp	Ja
Variabel hastighetskontroll	Ja
Bladbeskyttelse	Ja
Egnede materialer	Tre, metall, plast, murverk (med forholdsregler)
Kullbørster	Utskiftbare
Medfølgende tilbehør	Parallellanlegg, unbrakonøkkel, støvavsugadapter
Sertifiseringer	CE, EN-standarder
Opprinnelsesland	Kina (Folkerepublikken Kina)
Importør	HP Værktøj A/S, Danmark

Ofte stilte spørsmål - 42500 Power Craft

Hvordan bytter jeg sagbladet?

Koble sagen fra strømnettet. Løft bladbeskyttelsen (5), og løsne de to bladskruene med unbrakonøkkelen (13). Fjern det gamle bladet, sett inn et nytt med tennene pekende oppover, og sørg for at bladets bakside passer i sporet på hjulet (a) bak på bladholderen. Senk bladbeskyttelsen, og kontroller at bladet er riktig plassert. Oppbevar unbrakonøkkelen i holderen.

Hvordan justerer jeg sålen for gjæringskutt?

Løsne de to unbrakoboltene under sålen (10). Juster platen til ønsket vinkel (opptil 45°) og stram skruene igjen. Vinkelen kan avleses på skalaen på toppen av sålen.

Hvordan stiller jeg inn pendelbevegelsen?

Bruk pendelreguleringsknappen (11) til å velge en av tre innstillinger. Bruk lav pendelhastighet eller slå av for fine kutt, slå av for tynne materialer som metallplater, lav for harde materialer som stål, og maksimal for myke materialer og saging med fibrene.

Hvordan bruker jeg støvavsugsfunksjonen?

Koble støvavsuget (12) til et avsugssystem ved hjelp av den medfølgende adapteren.

Hva er maksimal skjæredybde for denne stikksagen?

Maksimal skjæredybde er 80 mm.

Kan jeg kutte metall med denne stikksagen?

Ja, men du bør smøre materialet og sagbladet med skjæreolje for å beskytte verktøyet og unngå overoppheting. Støtt gjenstanden med treklosser på begge sider.

Hvordan låser jeg sagen for kontinuerlig drift?

Trykk på låseknappen (3) etter å ha startet sagen. For å låse opp, trykk på av/på-knappen (4) helt inn.

Hva slags blad bør jeg bruke?

Bruk blader som er egnet for materialet som kuttes. Forsikre deg om at bladene ikke er sprukne, sløve eller skadet. Tennene skal peke oppover når de er montert.

Hvordan bør jeg vedlikeholde stikksagen?

Kontroller jevnlig alle skruer, spesielt de som holder bladet. Sjekk kullbørster for slitasje og bytt dem ut hvis de er nedslitte. Rengjør sagen med en godt vridd klut, og hold ventilasjonshull og såle fri for smuss.

Hvilke sikkerhetstiltak bør jeg ta?

Ikke kutt rør eller kabler. Hold kun sagen i det isolerte håndtaket. Sørg for at ventilasjonsspalter ikke er blokkert. Bruk ansiktsmaske hvis det genereres støv. Fjern aldri hindringer mens bladet beveger seg. Ikke stopp bladet ved å påføre trykk. Vent til bladet har stoppet helt før du legger fra deg sagen. Ikke berør bladet før det er avkjølt.

BRUKSANVISNING 42500 Power Craft

Alle rettigheter forbeholdes. Innholdet i denne bruksanvisningen må ikke gjengis, verken helt eller delvis, på noen måte ved hjelp av elektroniske eller mekaniske hjelpemidler, inkludert foto-kopiering eller opptak, oversettes eller lagres i et informasjonslagrings- og informasjonshentingssystem uten skriftlig tillatelse fra HP Værktøj A/S.

Maks. savedybde/emnetykkelse: 80 mm

Stiksavens dele

Særlige sikkerhedsforanstaltninger

Slut saven til lysnettet.

For at du skal få mest mulig glede av den nye pendelstikksagen, ber vi deg lese denne bruksanvisningen og de vedlagte sikkerhetsforskriftene før du tar stikksagen i bruk. Vi anbefaler også at du tar vare på bruksanvisningen hvis du skulle få behov for å lese informasjonen om stikksagens funksjoner om igjen senere.

Tekniske data

Spenning: 230 V \~ 50 Hz

Effekt: 710 W

Ubelastet motorhastighet: 0–3000 o/min

Maks. sagedybde/emnetykkelse: 80 mm

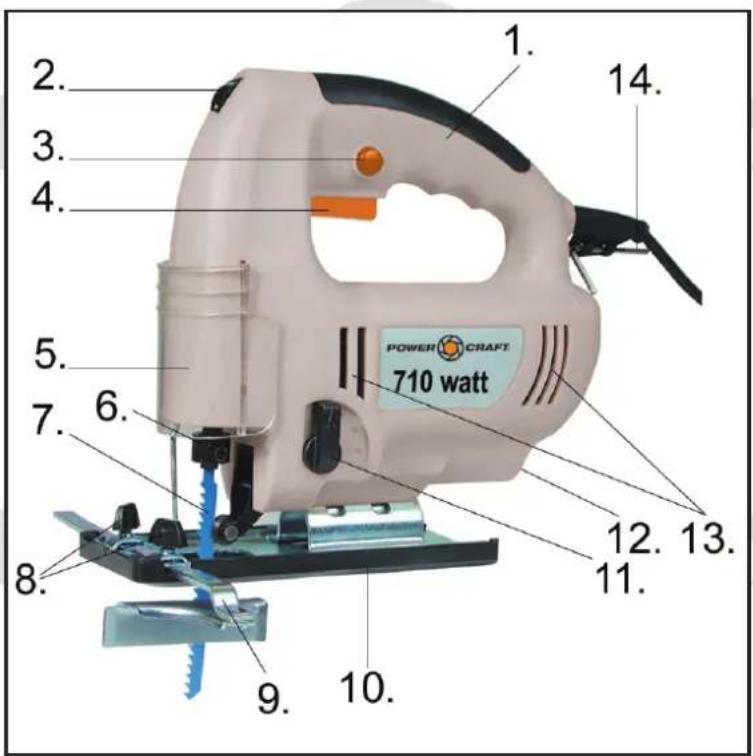

Stikksagens deler

1. Håndtak
2. Hastighetsvelger
3. Låseknapp

4. Av/på-knapp

5. Sagbladbeskyttelse

6. Sagbladholder
7. Sagblad
8. Justeringsskruer til parallellanslag
9. Parallellanslag
10. Såle
11. Pendelreguleringsbryter
12. Sponutkast
13. Ventilasjonsåpninger
14. Sekskantnøkkel

Særlige sikkerhetsforskrifter

Ikke bruk stikksagen til å sage i rør og ledninger.

Ikke bruk skjeve, sløve eller skadede sagblad.

Kontroller at ikke det er hindringer i underlaget under arbeidsemnet.

BRUKSANVISNING

Ikke sag i arbeidsemner som er tykkere enn sagbladets maksimale sagedybde, eller hvor det ikke er tilstrekkelig fritt rom til sagbladet under arbeidsemnet.

Kontroller at ventilasjonsåpningene på motoren ikke er tette.

Hvis det oppstår mye støv under sagingen, eller hvis du sager i helseskadelige materialer, skal du bruke åndedrettsvern.

Du må aldri fjerne støv, sagflis, hindringer eller andre ting fra arbeidsområdet mens sagbladet er i gang.

Du må aldri stoppe bladet med å trykke på sagen, eller trykke på siden av sagbladet.

Ikke ta stikksagen vekk fra arbeidsemnet mens sagbladet fortsatt går.

Legg aldri sagen fra deg på et bord eller en arbeidsbenk før den har stanset helt. Sagbladet fortsetter å gå en kort stund etter at maskinen er slätt av.

Ikke ta på sagbladet eller ev. metallspon rett etter sagingen, da det kan være svært varm(t).

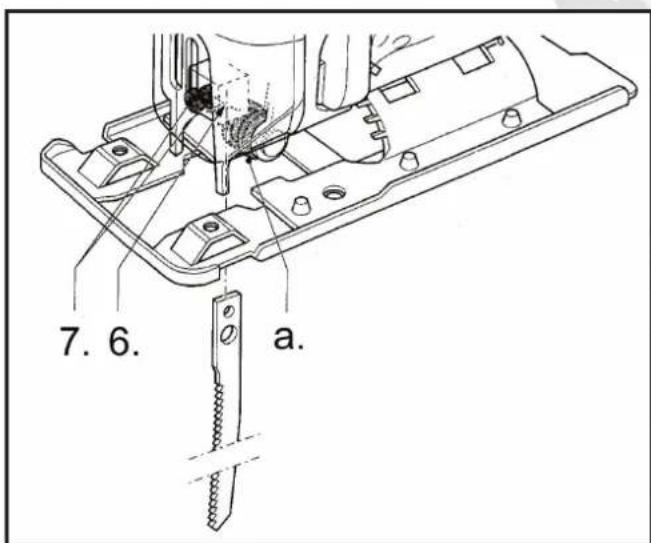

Skifte sagblad

Ta støpselet ut av stikkontakten.

Løft sagbladbeskyttelsen (5) og løsne de to skruene som holder fast sagbladet (7) ved hjelp av sekskantnøkkelen (13).

Ta sagbladet ut av sagbladholderen (6), sett i et nytt sagblad, og stram skruene. Sagbladets tenner skal vende oppover, og sagbladets bakside skal være i furen på hjulet (a) på vippearmen bak sagbladholderen.

Trekk i sagbladet for å kontrollere at det er fastlåst og sitter som det skal.

Når sekskantnøkkelen ikke er i bruk, bør den oppbevares i holderen på sagen, slik at den alltid er for hånden.

Bruk

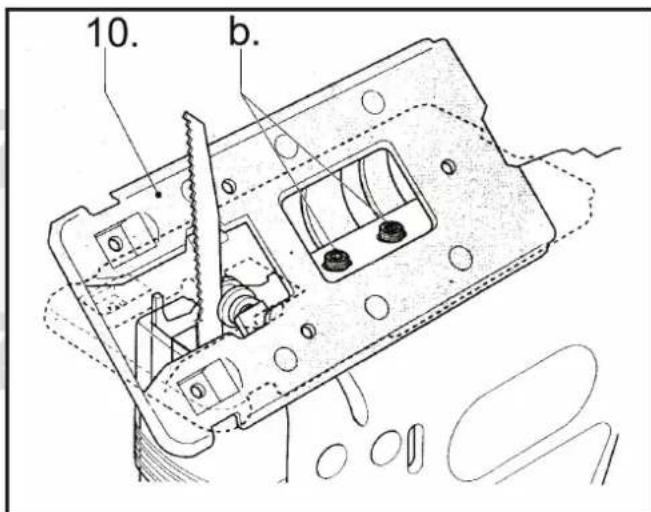

Innstilling av sålen

Sålen (10) kan vippes opp 45° mot høyre eller venstre i forhold til sageretningen i forbindelse med skråskjæring. Løsne de to sekskantboltene (b) under sålen, still inn sålen i ønsket vinkel, og stram skruene igjen.

Innstilling av parallellanslag

Monter ev. parallellanslaget (9) på sålen, fest det i ønsket avstand fra sålen ved å stramme de to justeringsskruene (8).

Sponavsug

Koble sponutkastet (12) til et utsug ved hjelp av det medfølgende adapterstykket hvis det er mulig.

Start, stans og hastighetsregulering

Still inn sagens maksimale hastighet ved å dreie hastighetsvelgeren (2) til ønsket posisjon.

Hastigheten kan også justeres mens stikksagen er i gang.

Kontroller at sagbladbeskyttelsen er senket.

Start sagen ved å trykke på og holde inne av/påknappen (4).

Sagbladet går nå opp og ned.

Hastigheten kan holdes konstant ved å trykke låseknappen (3) inn. Du frigjør låseknappen ved å trykke på-/avknappen helt inn.

Sagbladets pendelregulering kan stilles inn i tre trinn ved hjelp av pendelreguleringsbryteren (11). Pendelreguleringen tilpasser skjærehastigheten og -kvaliteten til det materialet som skal sages.

• Bruk et lavt pendelreguleringstrinn eller slå av pendelreguleringen hvis skjærekanten skal være svært fin.
• Slå av pendelreguleringen när du sager i tynne materialer, f.eks. plater.
• Bruk et lavt pendelreguleringstrinn när du sager i harde materialer, f.eks. stål.
• Bruk maksimal pendelregulering når du sager i myke materialer, og når du sager i fiberretningen.

Generelt om saging

Bruk alltid et sagblad som er egnet til arbeidet og arbeidsemnet.

Sørg for at sagbladet ikke er i kontakt med noe når du starter sagen, og at ledningen ikke er i veien.

Sørg for at emnet er spent ordentlig fast, og at sagelinjen er tydelig merket.

Sag, men ikke press hardere enn at sagbladet hele tiden kan følge med. Unngå å trykke sagbladet sidelengs.

Spesielt om stikksaging

Plasser sålens forkant på emnet slik at sagen står loddrett og sagbladet står korrekt i forhold til sagelinjen uten å berøre den.

La sagbladet arbeide seg gjennom emnet mens du fortsetter å vippe sagen til sålen ligger mot emnet og sagbladet står vinkelrett ned gjennom emnet. Bor eventuelt et hull med passende diameter og bruk dette som startpunkt for sagingen.

Saging i tre

Kontroller at emnet ikke inneholder spiker eller andre metallgjenstander.

Saging i metall

Vi anbefaler at du smører emnet og sagbladet med skjæreolje for å beskytte verktøyet og unngå overoppheting. Støtt arbeidsemnet med treklosser på begge sider.

Saging i plast

Sag aldri med maksimal hastighet.

Utfør en prøvesaging for å kontrollere om materialet tåler varmen som utvikles.

Saging i mur

Ved saging i visse materialer kan det oppstå helseskadelig støv. Bruk åndedrettsvern.

BRUKSANVISNING

Vedlikehold

Kontroller alle skruene på sagen regelmessig, spesielt de skruene som holder sagbladet fast, og etterstram dem ved behov.

Kontroller regelmessig at kullbørstene er i god stand. Hvis kullbørstene er nedslitt, må de skiftes.

Miljøopplysninger

Du kan bidra til å verne miljøet! Følg gjeldende miljøregler: Lever gammelt elektrisk utstyr på en kommunal gjenvinningsstasjon.

Rengjøring

Tørk av sagen med en godt oppvridd klut etter bruk og hold alltid sagens overflate og ventilasjons-åpninger (12) fri for smuss. Sålen skal også holdes fri for smuss, da sagingen ellers blir upresis.

Ikke bruk etsende eller slipende/skurende rengjøringsmidler, for disse kan angripe plastdelene på sagen.

BRUKSANVISNING

Introduktion

Ta ut kontakten ur eluttaget.

Montering av parallellanslag

98/37/E∅F: Maskindirektivet med tillegg og rettelser.

06/95/EØF: Lavspenningsdirektivet.

89/336/E∅F: EMC-direktivet + (rettelser 93/68/EEC)
