65303 - Stikksag Power Craft - Gratis bruksanvisning og manual

Produkttype	Stikksag
Modell	65303
Merke	Power Craft
Strømforsyning	Nettstrøm, 120V / 230V, 50/60 Hz
Strømforbruk	650 W
Tomgangsslagfrekvens	500 - 3000 slag/min
Slaglengde	20 mm
Skjærekapasitet (tre)	Opptil 80 mm
Skjærekapasitet (stål)	Opptil 6 mm
Skjærekapasitet (aluminium)	Opptil 20 mm
Skråskjæring	0° - 45° venstre og høyre
Orbitalbevegelse	4 innstillinger (0-3)
LED-arbeidslys	Ja
Støvblåser	Ja
Støvavsugstilkobling	Ja, 35 mm diameter
Bladskiftesystem	Verktøyfritt, hurtigutløser
Mål (L x B x H)	Omtrent 250 x 80 x 200 mm
Vekt	1,8 kg
Sikkerhetsfunksjoner	Avstengningsbryter, beskyttelsesdeksel, antiskli-grep
Vedlikehold	Rengjør etter bruk; sjekk kullbørster hver 50. time
Tilgjengelighet på reservedeler	Blader, børster, såleplate (kontakt Power Craft support)
Garanti	2 år

Ofte stilte spørsmål - 65303 Power Craft

Hvordan skifter jeg bladet på Power Craft 65303 stikksagen?

Verktøyet har et verktøyfritt bladskiftesystem. Bare drei spaken for å løsne det gamle bladet, sett inn et nytt T-skaftblad, og slipp spaken for å låse det på plass.

Hva er maksimal skjæredybde i tre?

Stikksagen kan skjære tre opptil 80 mm tykt, avhengig av bladtype og skjærehastighet.

Kan jeg bruke denne stikksagen til metallskjæring?

Ja, med egnede metallskjæreblad kan den skjære stål opptil 6 mm og aluminium opptil 20 mm.

Hvordan justerer jeg orbitalbevegelsen?

Orbitalbevegelsen har 4 innstillinger (0-3). Drei justeringsskiven på siden av verktøyet for å stille inn ønsket bane for forskjellige materialer og skjæretyper.

Er det en støvavsugstilkobling?

Ja, 65303 har en 35 mm støvavsugstilkobling som kan kobles til en støvsuger for renere arbeid.

Hvordan lager jeg skråskjær?

Løsne såleplatens låsespak, vipp såleplaten til ønsket vinkel (0° til 45° venstre eller høyre), og stram spaken igjen.

Hvilken type blad bruker denne stikksagen?

Den bruker T-skaft blad, som er vanlig tilgjengelige og kan byttes med de fleste stikksagemerker.

Hvordan rengjør og vedlikeholder jeg stikksagen?

Etter bruk, tørk verktøyet rent med en tørr klut. Kontroller og bytt kullbørster regelmessig når de er slitt. Smør bevegelige deler med jevne mellomrom.

Hva indikerer LED-lyset?

LED-lyset lyser opp skjærelinjen for bedre sikt. Det slår seg på automatisk når verktøyet slås på.

Hvor finner jeg reservedeler til 65303?

Reservedeler som blad, kullbørster og såleplater kan bestilles via Power Crafts autoriserte servicesentre eller på nettet. Se i håndboken for delenumre.

BRUKSANVISNING 65303 Power Craft

Afbryd saven fra lysnettet

Løsn savklingeholderen (3) ved at dreje på den

Overensstemmelseserklæring

Vi erklærer hermed, at

BAJONETSAV 65303 (J1F-115X)

230 V / 710 W

HP Schou A/S er stolte over at støtte EU's miljøinitiativer for at bidrage til er renere miljø og erklærer hermed at vores produkter overholder både WEEE-direktivet (2002/96/EF) og RoHS-direktivet (2002/95/EF).

Les bruksanvisningen nøye før bruk, og ta vare på den for senere bruk.

Spenning/frekvens

Angir spenningen og frekvensen på strømforsyningen maskinen skal kobles til.

Eff eki

Angir maskinens maksimale eff ekt

Hastighet

Angir at håndtaket på maskinen er utstyrt med softgrip.

Introduksjon

For at du skal få mest mulig glede av den nye bajonettsagen din, bør du lese denne bruks-anvisningen og de vedlagte sikkerhetstorskrittene før du begynner å bruke sagen. Vi anbefaler også at du tar vare på bruksanvisningen i tilfelle du får behov for å lese informasjonen om bajonettsagens funksjoner om igjen senere.

Tekniske data

Spenning: 230 V \~ 50 Hz

Effekt: 710 W

Særlige sikkerhetstiltak

Legg aldri sagen fra deg på et bord eller en arbeidsbenk før den har stanset helt. Sagbladet fortsetter å gå en kort stund etter at maskinen er slått av.

sagbladet må ikke være i berøring med noe når

du starter sagen.

Du må aldri stoppe bladet med å trykke på sagen, eller trykke på siden av sagbladet.

kke bruk skjeve, sløve eller skadede sagblad.

kke sag i arbeidsemner som er tykkere enn sagbladets maksimale sagedybde, eller hvor det ikke er tilstrekkelig fritt rom til sagbladet under arbeidsemnet.

<controller at ventilasjonsåpningene på notoren ikke er tette.

Hvis det oppstår mye støv under sagingen eller hvis du sager i helseskadelige materialer, skal du bruke åndedrettsvern Les eventuelle sikkerhetsdatablad fra leverandøren av materialet

Ikke ta på sagbladet eller ev. metallspon rett etter sagingen, da det/den kan være svært varm(t).

Fest ALDRI bajonettsagen med bladel oppover i en skrustikke eller lignende for å bruke den som bordsag. Dette kan resultere i svært alvorlige ulykker.

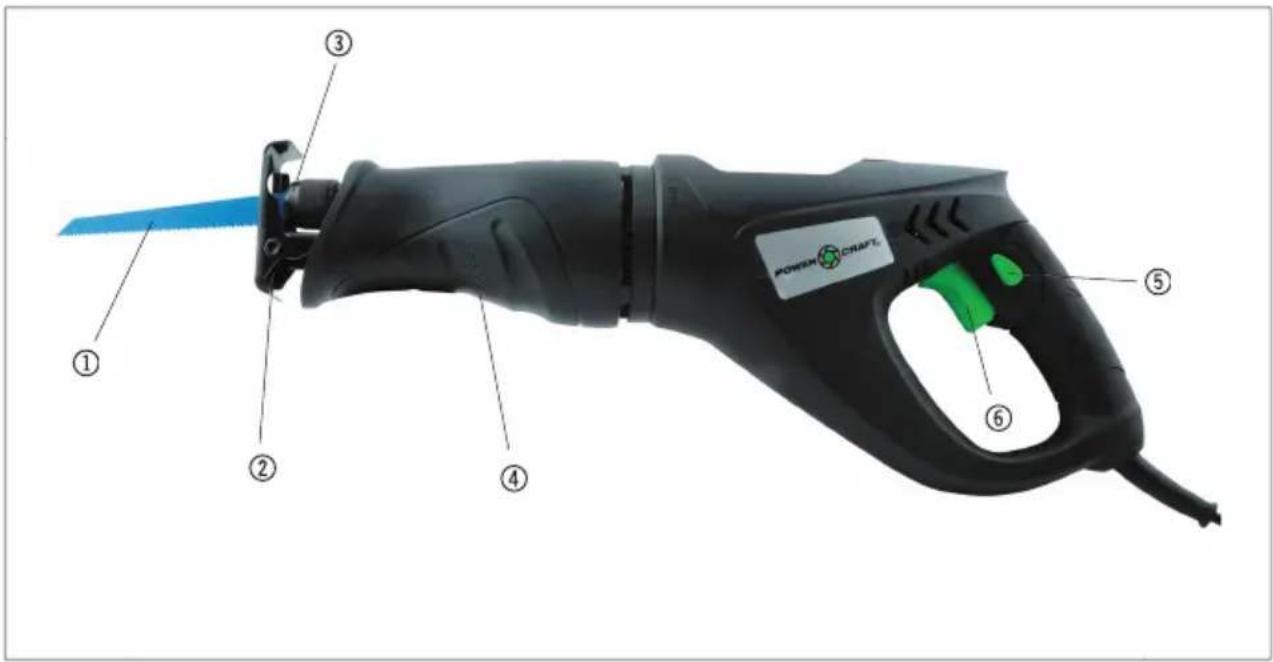

Bajonettsagens deler

1. Sagblad
2. Såle
3. Sagbladholder
4. Støttehåndtak
5. Sikkerhetsknapp
6. Av/på-knapp

Skifte sagblad

Ta støpselet ut av stikkontakten

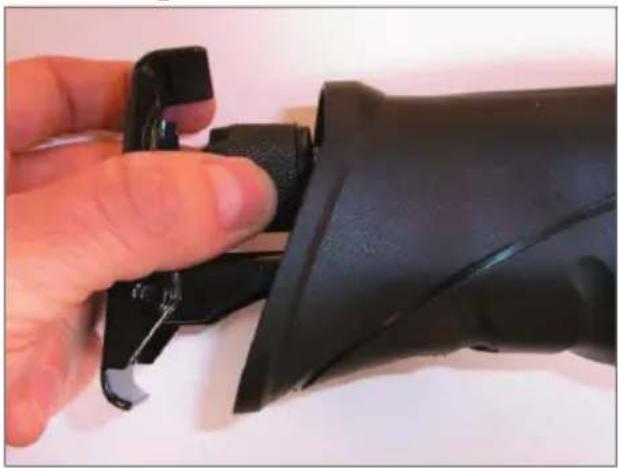

Løsne sagbladholderen ved å dreie på den Ta sagbladet (1) ut av sagbladholderen, sett i et nytt sagblad med tennene nedover og stram sagbladholderen.

Trekk i sagbladet for å kontrollere at det er fastlåst og sitter som det skal.

Sett støpselet i stikkontakten.

Bruk

Start, stans og hastighetsregulering

Start sagen ved å trykke på av/på-knappen (6) og sikkerhetsknappen (5) samtidig.

Sagbladet går nå frem og tilbake.

Hastigheten kan stilles ved hjelp av hastighets-reguleringsknappen (5).

Jo lenger du trykker av/på-knappen inn, desto raskere går sagbladet

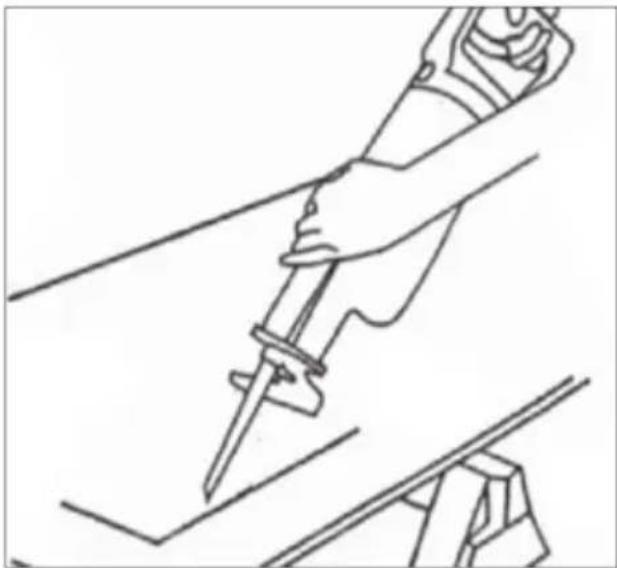

Generelt om saging

Bruk alltid et sagblad som er egnet til arbeidet

og arbeidsemnet.

Hold sagen foran deg med et fast grep.

Ta tak rundt støttehåndtaket (4) for å stabilisere sagen.

Sørg for at sagbladet ikke er i kontakt med noe, og at ledningen ikke er i veien

Sørg for at emnet er spent ordentlig fast, og at sagelinjen er tydelig merket.

Sag, men ikke press hardere enn at sagbladet hele tiden kan følge med. Unngå å trykke sagbladet sidelengs.

Spesielt om stikksaging

Plasser sålen på emnet slik at sagbladet ligger vannrett over sagelinjen uten å berøre den

La sagbladet jobbe seg gjennom emnet og fortsett å vippe sagen til den står vinkelrett på emnet.

Saging i tre

Kontroller at emnet ikke inneholder spiker eller andre metallgjenstander

Saging i metall

Vi anbefaler at du smører emnet og sagbladet med skjæreolje for å beskytte verktøyet og unngå overoppheting. Støtt arbeidsemnet med treklosser på begge sider.

Saging i plast

Sag aldri med maksimal hastighet.

Utfør en prøvesaging for å kontrollere om materialet tåler varmen som utvikles.

Vedlikehold

Kontroller regelmessig at kullbørstene er i god stand. Hvis kullbørstene er nedslitt, må de skiftes.

Rengjøring

Iørk av sagen med en godt oppvridd klut etter bruk, og hold alltid sagens overfl ate og ventilasjonshull fri for smuss og støv

Ikke bruk etsende eller slipende/skurende rengjøringsmidler, for disse kan angripe plastdelene på sagen.

Servicesenter

Merk: Ved henvendelser om produktet, skal modellnummeret alltid oppgis.

• Reklamasjoner
• Reservedeler
• Returvarer
• Garantivarer
• Äpent hverdager kl. 07.00-17.00 (fredag til kl. 15.30)
  • Tlf.: [phone]
  • E-post: [e-mail]

Samsvarserklæring

Vi erklærer at

BAJONETTSAG

65303 (J1F-115X)

230 V / 710 W

er fremstilt i samsvar med følgende standarder eller normative dokumenter:

EN 55014-1:2006

EN 55014-2/A1:2001

EN 60745-2-11/A12:2009

EN 60745-1:2009

EN 61000-3-2:2006

EN 61000-3-3/A2:2005

i henhold til bestemmelsene i direktivene

2006/42/EF Maskindirektivet

2004/108/EØF EMC-direktivet

2012

Stefan Schou

HP Schou A/S streber etter å fremstille miljøvennlige elektriske og elektroniske produkter, og vi ønsker å medvirke til trygg behandling av avfallsstoff er som kan være skadelige for miljøet.

Et sunt miljø er betydningsfullt for alle, og vi har derfor satt oss som mål å overholde kravene i EUs initiativer på dette område, slik at vi sikrer en forsvarlig innsamling, behandling, gjenvinning og bortskaff else av elektronisk utstyr som ellers kan være skadelig for miljøet. Det innebærer også at produktene våre ikke inneholder noen av følgende kjemikalier og stoff er:

• bly
• kvikksølv
• kadmium
• heksavalent krom
• PBB (polybromerte bifenyler) (tl ammehemmer
• PBDE (polybromerte difenyletere) (fl ammehemmer

HP Schou A/S er stolt av å støtte EUs miljøinitiativer og bidra til et renere miljø. Vi erklærer med dette at produktene våre overholder både WEEE-direktivet (2002/96/EF) og ROHS-direktivet (2002/95/EF).

Du kan som forbruker også være med på å verne om miljøet ved å følge de gjeldende miljøregler og levere gammelt elektrisk og elektronisk utstyr på en gjenbruksstasjon i nærheten av der du bor. Dersom utstyret inneholder batterier, må du huske å fj erne disse før du kaster utstyret.

Alle rettigheter forbeholdes. Innholdet i denne bruksanvisningen må ikke gjengis, verken helt eller delvis, på noen måte ved hjelp av elektroniske eller mekaniske njelpemidler, inkludert foto-kopiering eller opptak, översettes eller lagres i et informasjonslagrings- og nformasjonshentingssystem uten skriftlig tillatelse fra HP Schou A/S.

TIGERSÅG

Bruksanvisning
