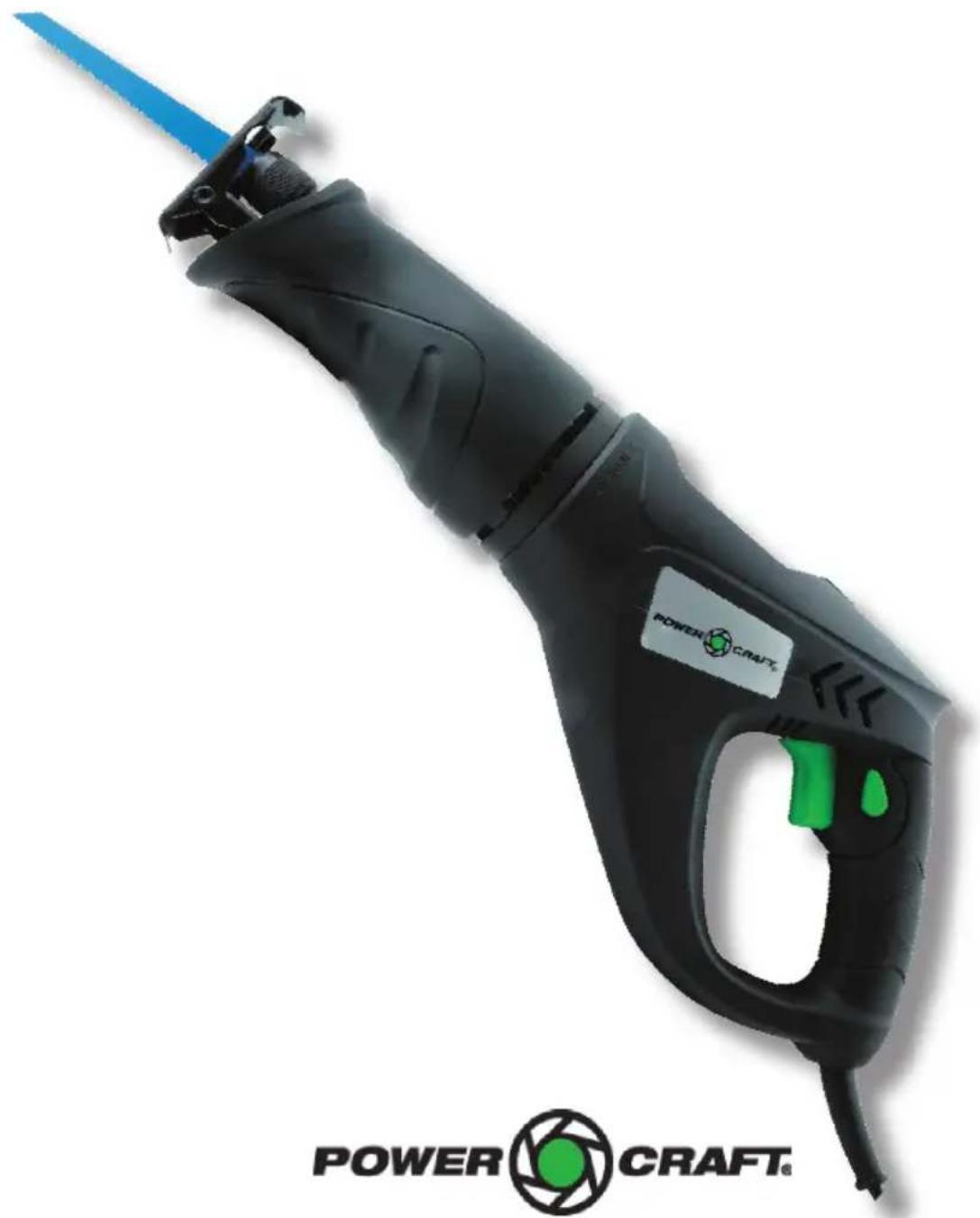

INSTRUKCJA OBSŁUGI 65303 Power Craft

Podręcznik użytkownika

Kasutusjuhend

Przed użyciem należy dokładnie przeczytać instrukcję obsługi i zachować ją do wykorzystania w przyszłości.

Napięcie/częstotliwość

Wskazuje wymagane napięcie i częstotliwość źródła zasilania, do którego podłączona jest maszyna.

Moc znamionowa

Wskazuje maksymalną moc maszyny.

Prędkość

Wskazuje prędkość lub prędkości obrotowe maszyny lub zakres prędkości obrotowej w obrotach na minutę.

Miękka nasadka

Wskazuje, że uchwyt maszyny ma miękką nasadkę.

Wprowadzenie

Aby jak najlepiej wykorzystać zalety swojej nowej pilarki szablowej, przed użytkowaniem proszę przeczytać niniejszy podręcznik oraz załączone instrukcje bezpieczeństwa. Zalecamy również zachowanie tej instrukcji na przyszłość, na wypadek konieczności odwołania się do niej w późniejszym okresie.

Dane techniczne

Vapięcie 230 V \~ 50 Hz

Vloc znamionowa: 710 W

Voc silnika

praca swobodna): 0 -2 500 obr/min

Długość posuwu: 30 mm

Jchwyt z miękką nasadką

Specjalne instrukcje w zakresie bezpieczeństwa

Jeżeli pilarka zetknie się z przewodem pod napięciem, przecinane części metalowe mogą zacząć przewodzić prąd. Dlatego też pilarkę można trzymać tylko za izolowany uchwyt.

Nigdy nie kłaść piły na stole lub stole warsztatowym, dopóki nie zatrzyma się całkowicie. Brzeszczot porusza się jeszcze przez krótki czas po wyłączeniu urządzenia.

Przed rozpoczęciem pracy brzeszczot nie może dotykać żadnych przedmiotów.

Nigdy nie zatrzymywać ostrza przez wywieranie nacisku na piłę lub na na bok ostrza.

Nie można używać popękanych, tępych lub uszkodzonych brzeszczotów.

Nie można przystępować do cięcia przedmiotów, których grubość jest większa niż maksymalna głębokość cięcia brzeszczotu lub tam, gdzie nie ma dostatecznej przestrzeni do ruchu brzeszczotu poza przedmiotem obrabianym.

Sprawdzić, czy szczeliny wentylacyjne nie są zatkane.

Gdy w trakcie pracy wytwarzana jest duża ilość pyłu lub cięte są szkodliwe materiały zawsze należy zakładać maskę na twarz. Zawsze należy przeczytać instrukcje bezpieczeństwa pochodzące od wytwórcy materiału, o ile są dostarczone

Nie można dotykać brzeszczotu lub opiłek metalowych, zanim nie ostygną.

NIGDY nie można mocować pilarki w imadle lub zaciskach z brzeszczotem skierowanym ku górze w celu użycia jej jako piły stołowej. Może dojść do poważnego wypadku

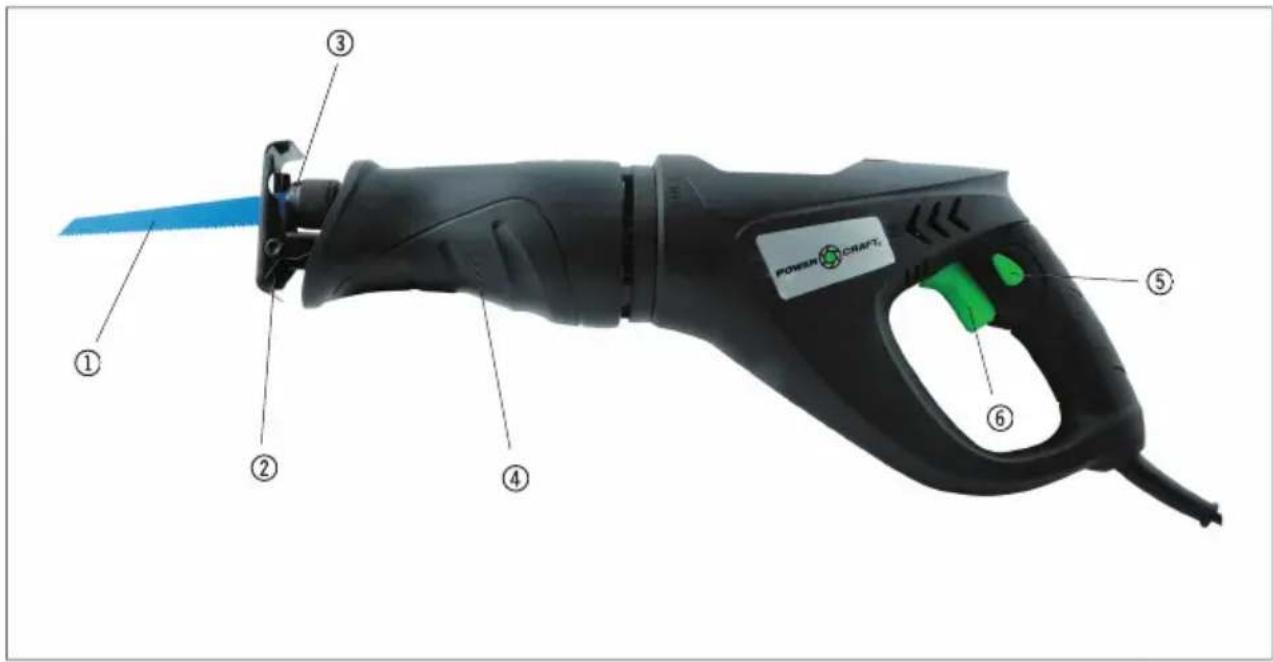

Główne elementy

1. Ostrze
2. Ostona
3. Uchwyt ostrza
4. Uchwyt wspierający
5. Przycisk bezpieczeństwa
6. Przycisk on/off

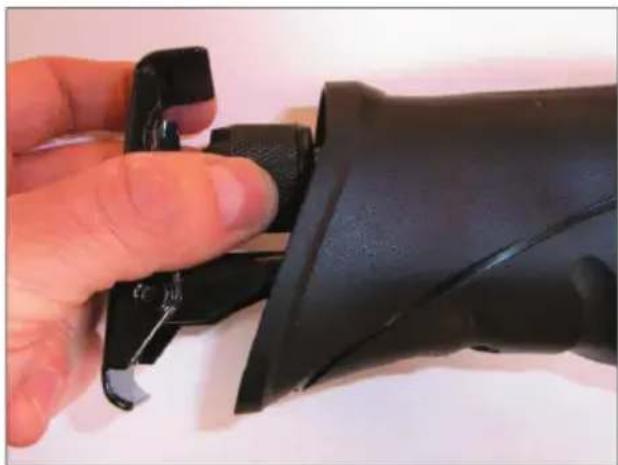

Wymiana brzeszczotów

Odłączyć piłę od sieci elektrycznej.

Poluzować uchwyt brzeszczotu (3), przekręcając go

Zdjąć brzeszczot (1) z uchwytu, a następnie wsunąć nowy ząbkami skierowanymi do dołu. Dokręcić uchwyt

Pociągnąć za brzeszczot, aby upewnić się, czy jest prawidłowo zamocowany i zablokowany na miejscu.

Podłączyć piłę do sieci elektrycznej

Sposób użycia

Uruchomienie, zatrzymanie i sterowanie prędkością

Włączyć piłę przez jednoczesne naciśnięcie przycisku blokady (5) i przycisku on/off (6) Brzeszczot porusza się do tyłu i do przodu Przytrzymanie przycisku powoduje coraz szybszą pracę urządzenia.

Wyłączyć przez jednoczesne naciśnięcie przycisku on/off (6) i przycisku bezpieczeństwa (5)

Ogólne

Nigdy nie używać brzeszczotu nieodpowiedniego do danego zadania lub elementu, który ma być przecięty

Pilarkę należy trzymać przed sobą obiema rękami. Trzymać za uchwyt wspierający (4), aby ustabilizować pilarkę

Należy sprawdzić, czy brzeszczot niczegc nie dotyka i czy nic nie leży na jego drodze.

Należy upewnić się, czy przedmiot obrabiany jest właściwie zamocowany i czy linia cięcia jest wyraźnie zaznaczona

Rozpoczynanie cięcia. Należy oprzeć podstawę przednią (2) na przedmiocie obrabianym i brzeszczotem dotknąć linii cięcia.

Teraz można ciąć, ale nie należy naciskać na brzeszczot mocniej, niż jest to niezbędne. Należy unikać bocznych nacisków na brzeszczot

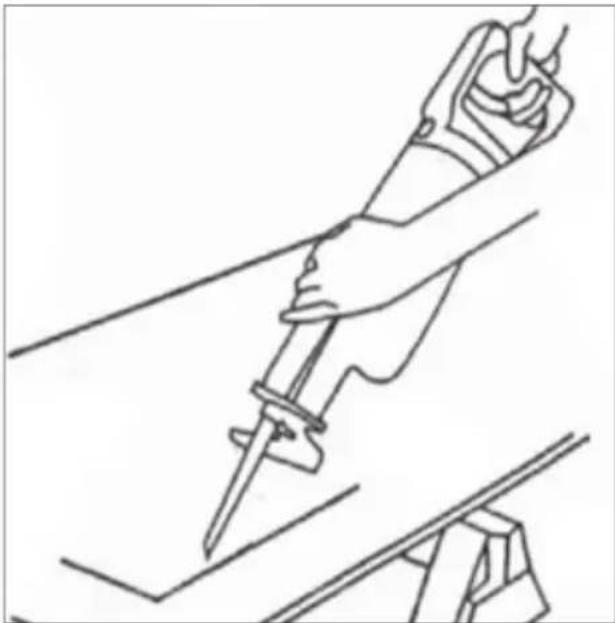

Specjalne uwagi dotyczące wyrzynania

Podstawę przednią należy oprzeć na przedmiocie obrabianym tak, aby brzeszczot być ustawiony poziomo nad linia cięcia, ale nie dotykał jej.

Następnie należy uruchomić pilarkę i pochylać ją ostrożnie, cały czas wspierając ją na podstawie przedniej, aż brzeszczot dotknie materiału w linii cięcia.

I eraz należy pozwolić, aby brzeszczot pilarki ciął przedmiot obrabiany, i w dalszym ciągu pochylać pilarkę, aż będzie ona prostopadła do niego

Sprawdzić, czy przedmiot nie ma w sobie gwoździ lub innych metalowych elementów

Ciecie metalu

Gdy cięty jest metal, należy cieczą chłodząco-smarującą smarować przedmiot obrabiany i brzeszczot, co będzie chronilo narzędzie i zabezpieczy przed przegrzaniem. Przedmiot obrabiany należy z obu stron podeprzeć kawałkami drewna.

Ciecie tworzyw sztucznych

Nigdy nie można ciąć tworzyw sztucznych z maksymalną prędkością

Najpierw należy przeprowadzić próbę cięcia w celu sprawdzenia, czy materiał toleruje ciepło wytwarzające się podczas cięcia.

Konserwacja

Regularnie sprawdzać wszystkie śruby i w razie konieczności dokręcić.

Należy regularnie sprawdzać, czy szczotki węglowe są w dobrym stanie. Jeśli szczotki węglowe zostały zuzyte, powinny zostać wymienione.

Czyszczenie

Wytrzeć piłę przy użyciu dobrze wyżętej szmatki, zgodnie z wymaganiami.

Ławsze utrzymuj powierzchnie i otwory wentylacyjne w czystości.

Nigdy nie używać żrácych lub korodujących środków czyszczących, ponieważ mogą one uszkodzić plastikowe części piły

Punkt serwisowy:

Uwaga: Zadając pytania dotyczące niniejszego produktu, należy podawać numer modelu.

Numer modelu można znaleźć na okładce niniejszej instrukcji obsługi i tabliczce znamionowej.

Prosimy o kontakt z punktem serwisowym w sprawach:

- reklamacje

- części zamienne

- zwroty

- gwarancje

- otwarte od poniedziałku do piątku od 7:00 do 17:00 (w piątek do 15:30)

• E-mail: [e-mail]

Deklaracja zgodności

Niniejszym oświadczamy, że

PILARKA SZABLOWA

65303 (J1F-115X)

230 V / 710 W

został wyprodukowany zgodnie z następującymi normami lub dokumentami normatywnymi.

EN 55014-1:2006

EN 55014-2/A1:200

EN 60745-2-11/A12:2009

EN 60745-1:2009

EN 61000-3-2:2006

EN 61000-3-3/A2:2005

zgodnie z przepisami następujących dyrektyw

2006/42/EF Dyrektywa maszynowa ze zmianami

2004/108/EEC Dyrektywa EMC

2012

Stefan Schou

Informacje dotyczące środowiska

Firma HP Schou A/S podejmuje starania w celu wytwarzania przyjaznych środowisku urządzeń elektrycznych i elektronicznych, chcemy również brać udział w bezpiecznym usuwaniu odpadów, które mogą stwarzać zagrożenie dla środowiska naturalnego

Zdrowe środowisko jest ważne dla każdego i dlatego naszym celem jest spełnianie wymogów stawianych przez inicjatywy UE na tym obszarze, co oznacza, że gwarantujemy bezpieczne dla środowiska składowanie, obróbkę, odzyskiwanie i usuwanie sprzętu elektronicznego, który w innym przypadku mógłby szkodzić środowisku. To postanowienie oznacza również, że nasze produkty nie zawierają następujących substancji chemicznych:

• Ołowiu
• Rtęci
• Kadmu
• Chromu
• PBB (dwufenyli polichlorowanych) (środków zmniejszających palność)
• PBDE (polibromowanych eterów difenylowych) (środków zmniejszających palność)

Firma HP Schou A/S jest dumna z możliwości wspierania inicjatyw ochrony środowiska UE w celu współdziałania dla uzyskania czystszego środowiska i niniejszym deklaruje, że jej produkty są zgodne z obiema Dyrektywami UE WEEE (2002/96/EC) oraz RoHS (2002/95/EC).

Jako konsument, również ly możesz chronic środowisko naturalne przestrzegając odpowiednich przepisów dotyczących ochrony środowiska oraz oddając zużyty sprzęt elektryczny i elektroniczny do lokalnego punktu zajmującego się recyklingiem. Jeżeli sprzęt zawiera baterie, musisz pamiętać, aby wyjąć je przed likwidacją sprzętu.

Wyprodukowano w Chińskiej Republice Ludowe 6001

Importer UE:

HP Schou A/S

DK-6000 Kolding

Dania

© 2012 HP Schou A/S

Wszelkie prawa zastrzeżone. Niniejszego podręcznika użytkownika nie wolno w żaden sposób powielać częściowo ani w całości, elektronicznie bądź mechanicznie (np. poprzez fotokopie lub skany), tłumaczyć ani przechowywać w bazie danych z funkcją wyszukiwania bez uprzedniej zgody HP Schou A/S wyrażonej na piśmie.
