KÄYTTÖOHJE 65303 Power Craft

Lue käyttöohje huolellisesti ennen käytön aloittamista ja säilytä se myöhempää käyttöä varten.

Jännite/taajuus

Ilmoittaa jännitteen ja taajuuden virtalähteelle, johon kone tulee liittää.

Teho

Ilmoittaa koneen enimmäistehon.

Nopeus

llmoittaa koneen nopeuden/ nopeudet tai nopeusasteet kierroksina minuutissa.

SDS

llmoittaa, että kone käyttää nopeasti ja helposti vaihdettavia SDS-työkaluja.

Johdanto

Saat pistosahasta suurimman hyödyn, kun luet käyttöohjeen ja turvallisuusohjeet läpi ennen pistosahan käyttöönottoa. Säilytä tämä käyttöohje, jotta voit tarvittaessa palauttaa mieleesi pistosahan toiminnot.

Tekniset tiedot

Jännite: 230 V \~ 50 Hz

Teho: 710 W

Kierrosluku

kuormittamattomana: 0–2 500 iskua/min

lskunpituus: 30 mm

Softgrip-kahva

Erityisiä turvallisuusohjeita

Sahan metalliosat voivat johtaa sähköä, jos satut sahaamaan sähköjohtoa. Pidä sahasta sen vuoksi kiinni vain eristetyistä kahvoista.

Älä laita sahaa pöydälle tai työtasolle, jos terä ei ole pysähtynyt. Sahanterä liikkuu vähän aikaa virran katkaisemisen jälkeen.

Sahanterä ei saa koskettaa mitään, kun käynnistät sahan.

Älä koskaan pysäytä sahanterää painamalla sahaa tai painamalla sahanterää sivulta.

Älä koskaan käytä haljenneita, tylsiä tai vaurioituneita sahanteriä.

Älä sahaa työstökappaleita, jotka ovat paksumpia kuin sahanterän enimmäissahaussyvyys, tai jos sahanterälle ei ole riittavasti tilaa työstökappaleen alla.

Tarkista, että moottorin ilmanvaihtoaukot eivät ole tukossa.

Jos sahauksen aikana muodostuu paljon polyä tai jos sahaat terveydelle haitallisia materiaaleja, käytä hengityssuojainta. Lue materiaalin valmistajan laatima käyttöturva llisuustiedote.

Alä koskaan koske metallilastuihin heti sahaamisen jälkeen, koska ne voivat olla erittäin kuumia.

Älä KOSKAAN kiinnitä pistosahaa terä ylöspäin ruuvipuristimeen tms., käyttääksesi sitä pöytäsahana. Tästä voi aiheutua erittäin vakavia onnettomuuksia.

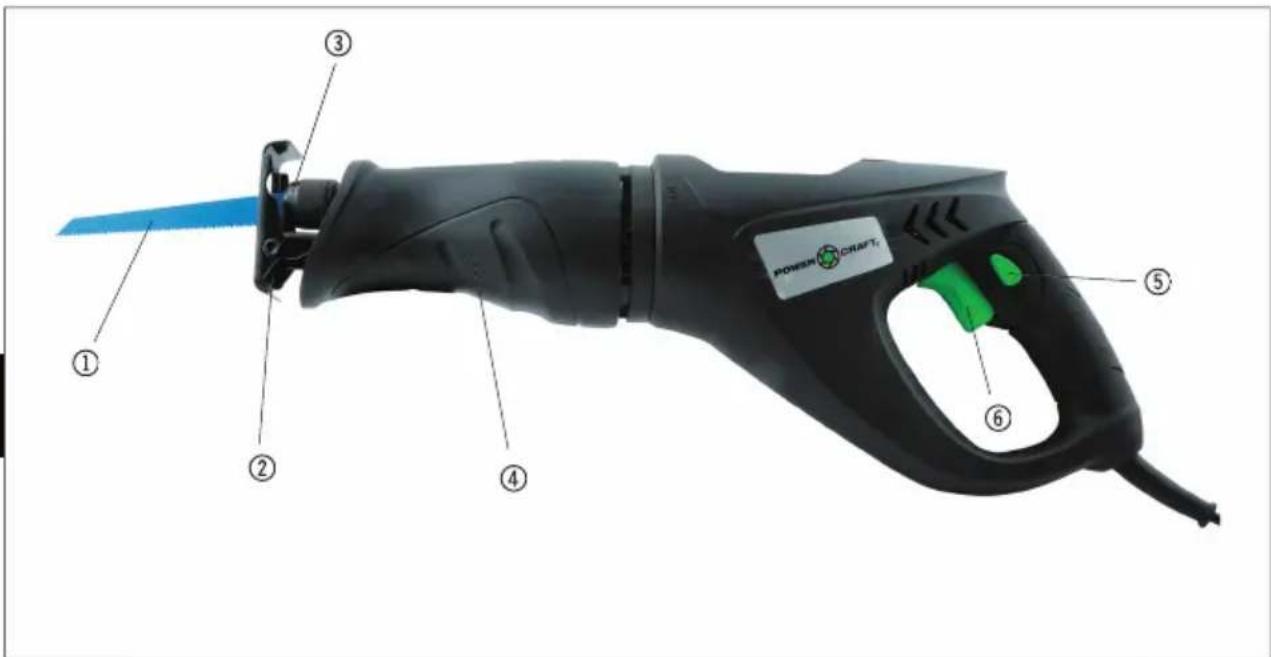

Pistosahan osat

1. Sahanterä
2. Pohjalevy
3. Sahanterän pidike
4. Lisäkahva
5. Turvapainike
6. Käynnistys-/sammutuspainike

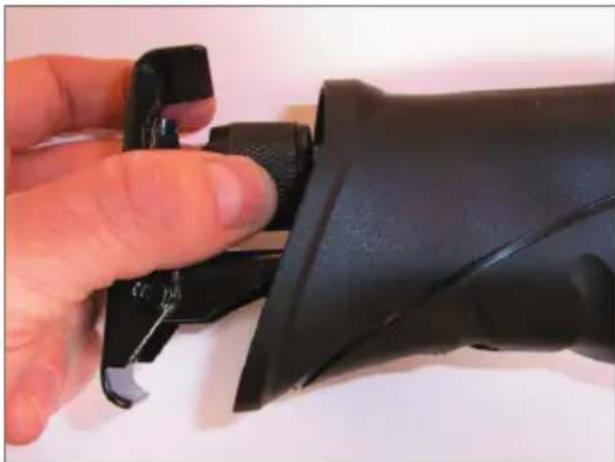

Sahanterän vaihtaminen

Löysää sahanterän pidikettä (3) kiertämällä sitä. Irrota sahanterä (1) sahanterän pidikkeestä. Aseta uusi sahanterä pidikkeeseen siten, että sahanterän hampaat osoittavat alaspäin. Kiristä sahanteran pidike.

Vedä sahanterää varmistaaksesi, että se on oikein paikallaan.

Kytke saha sähköverkkoon.

Käyttö

Käynnistys, pysäytys ja nopeudensäätö

Käynnistä saha painamalla samanaikaisesti käynnistys-/sammutuspainiketta (6) ja turvapainiketta (5).

Sahanterä liikkuu edestakaisin.

Mitä pidempään painat painiketta sisään, sitä nopeammin sahanterä liikkuu.

Saha pysäytetään vapauttamalla käynnistys-/sammutuspainike (6) tai turvapainike (5).

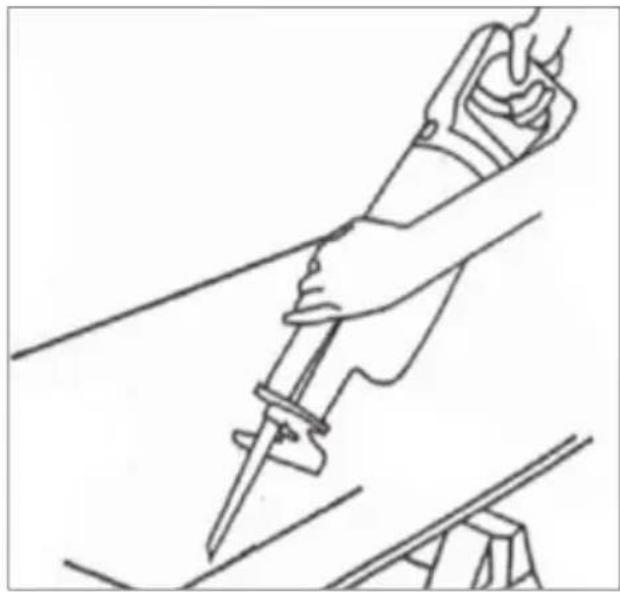

Yleistä sahauksesta

Käytä aina sahanterää, joka sopii kulloistakin tehtävää ja sahattavaa kappaletta varten.

Pidä sahaa tukevasti edessäsi. Tartu lisäkahvaan (4) pitääksesi sahan tasapainossa.

Varmista, ettei sahanterä kosketa mitään ja että johto ei ole tiellä.

Varmista, että kappale on kunnolla kiinnitetty ja että sahauslinja on selvästi merkitty.

Käynnistä saha. Aseta pohjalevy (2) kappaletta vasten ja anna sahanterän osua sahauslinjaan.

Sahaa, mutta älä paina enempää, kuin mitä sahanterä pystyy sahaamaan. Älä paina sahanterää sivuttain.

Erityisiä pistosahausohjeita

Aseta pohjalevy sahattavan kappaleen päälle siten, että sahanterä on vaakasuorassa sahauslinjan päällä koskettamatta sitä.

Käynnistä saha ja kallista sitä varovasti tukien samalla pohjalevyä vasten, kunnes terä koskettaa kappaletta sahauslinjan kohdalla.

Anna sahanterän työntyä kappaleen läpi ja kallista sahaa edelleen, kunnes se on kappaleeseen nähden kohtisuorassa.

Puun sahaus

Varmista, että kappaleessa ei ole nauloja tai muita metalliesineitä.

Metallin sahaus

Suosittelemme voitelemaan kappaleen ja sahanterän leikkuuöljyllä työkalun suojelemiseksi ja ylikuumenemisen välttämiseksi. Tue kappaletta puupaloilla molemmilta puolilta.

Muovin sahaus

Älä koskaan sahaa enimmäisnopeudella. Tee koesahaus tarkistaaksesi, kestääkö materiaali sahattaessa syntyvää lämpöä.

Kunnossapito

Tarkista säännöllisesti kaikki sahan ruuvit ja kiristä ne tarvittaessa.

Tarkista hiiliharjojen kunto säännöllisesti. Jos hiiliharjat ovat kuluneet, ne on vaihdettava.

Puhdistus

Kuivaa saha kuivaksi kierretyllä liinalla käytön jälkeen ja pidä sahan pinnat ja tuuletusaukot aina puhtaina liasta.

Älä käytä syövyttäviä tai hankaavia puhdistusaineita, sillä ne voivat vahingoittaa sahan muoviosia.

Huoltokeskus

Huomaa: Tuotteen mallinumero on aina mainittava mahdollisessa yhteydenotossa.

Mallinumeron voi tarkistaa tämän käyttöohjeen etusivulta ja tuotteen tyyppikilvestä.

Kun asia koskee

• Reklamaatioita
• Varaosia
• Palautuksia
• Takuuasioita
• Avoinna arkisin klo 7 –17 (Paitsi perjantaisin klo 7 –15.30)
  • Puhelin: [phone]
  • Faksi: [phone]
  • Sähköposti: [e-mail]

Vaatimustenmukaisuusvakuutus

Yksin vastuullisena vakuutamme, että

PISTOSAHA

65303 (J1F-115X)

230 V / 710 W

on valmistettu seuraavien standardien mukaisesti

EN 55014-1:2006

EN 55014-2/A1:2001

EN 60745-2-11/A12:2009

EN 60745-1:2009

EN 61000-3-2:2006

EN 61000-3-3/A2:2005

ja täyttävät seuraavien direktiivien määräykset

2006/42/EY Konedirektiivi

2004/108/ETY EMC-direktiivi

2012

Stefan Schou

Ympäristönsuojelutietoja

HP Schou A/S pyrkii valmistamaan ympäristöystävällisiä sähkö- ja elektroniikkatuotteita ja haluaa edistää ympäristölle vahingollisten jätteiden turvallista hävittämistä.

Terveellisellä ympäristöllä on suuri merkitys meille kaikille. Sen vuoksi olemme asettaneet tavoitteeksemme pitää tiukasti kiinni EU:n kyseistä aluetta koskevissa aloitteissa esittämistä vaatimuksista turvaamalla sellaisten sähkölaitteiden asianmukaisen keräyksen, käsittelyn, kierrätyksen ja hävittämisen, jotka voivat muutoin olla vahingollisia ympäristölle. Tämä tarkoittaa myös sitä, että tuotteemme eivät sisällä seuraavia kemikaaleja ja aineita:

• Lyijy
• Elohopea
• Kadmium
• Kuusiarvoinen kromi
• PBB (polybromatut bifenylylit) (palonestoaineita)
• PBDE (polybromatut difenyylieetterit) (palonestoaineita)

HP Schou A/S on ylpeä tukiessaan EU: n ympäristöaloitteita puhtaamman ympäristön edistämiseksi, ja vakuutamme täten, että tuotteemme täyttävät sekä WEEE-direktiivin (2002/96/EU) että RoHS-direktiivin (2002/95/EU) vaatimukset.

Myös sinä tuotteiden käyttäjänä voit omalta osaltasi suojella ympäristöä noudattamalla voimassa olevia ympäristömääräyksiä ja toimittamalla vanhat sähkölaitteet paikalliseen sähkö- ja elektroniikkaromun kierrätyspisteeseen. Jos laite sisältää paristoja, muista poistaa ne ennen laitteen hävittämistä.

Valmistettu Kiinan kansantasavallassa

6001

Yhteisön tuoja:

HP Schou A/S

DK-6000 Kolding

Ianska

© 2012 HP Schou A/S

Kaikki oikeudet pidätetään. Tämän käyttöohjeen sisältöä ei saa jäljentää kokonaan eikä osittain millään tavalla sähköisesti tai mekaanisesti, esimerkiksi valokopioimalla tai -kuvaamalla, kääntää tai tallentaa tiedontallennus- ja hakujarjestelmaan ilman HP Schou A/S:n kirjallista lupaa.
