42500 - Pistosaha Power Craft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kuviosaha
Merkki	Power Craft
Malli	42500
Teho	710 W
Jännite	230 V ~ 50 Hz
Kuormittamaton nopeus	0 – 3000 kierr/min
Maksimileikkuusyvyys	80 mm
Viistoleikkauskulma	0° - 45°
Heiluritoiminnon asetukset	3 asetusta (pois, matala, korkea)
Pölynpoistoliitäntä	Kyllä
Rinnakkaisohjain	Sisältyy, säädettävä
Teränvaihtomekanismi	Ruuvikiinnitys kuusiokoloavaimella
Lukituspainike	Kyllä
Säädettävä nopeus	Kyllä
Teränsuojus	Kyllä
Soveltuvat materiaalit	Puu, metalli, muovi, kivimateriaalit (varotoimin)
Hiiliharjat	Vaihdettavat
Mukana tulevat lisävarusteet	Rinnakkaisohjain, kuusiokoloavain, pölynpoistoadapteri
Sertifikaatit	CE, EN-standardit
Alkuperämaa	Kiina (Kansantasavalta)
Maahantuoja	HP Værktøj A/S, Tanska

Usein kysytyt kysymykset - 42500 Power Craft

Kuinka vaihdan sahaterän?

Irrota saha verkkovirrasta. Nosta teränsuojusta (5) ja löysää kahta teränruuvia kuusiokoloavaimella (13). Poista vanha terä, aseta uusi terä hampaat ylöspäin ja varmista, että terän selkäosa sopii pyörän (a) uraan teränpitimen takana. Laske teränsuojus ja tarkista, että terä on oikeassa asennossa. Säilytä kuusiokoloavain pidikkeessään.

Kuinka säädän pohjalevyn viistoleikkauksia varten?

Löysää kaksi kuusiokoloruuvia pohjalevyn (10) alla. Säädä levy haluttuun kulmaan (enintään 45°) ja kiristä ruuvit uudelleen. Kulma voidaan lukea asteikolta pohjalevyn päällä.

Kuinka asetan heiluritoiminnon?

Käytä heilurisäätönuppia (11) valitaksesi yksi kolmesta asetuksesta. Käytä matalaa heilurinopeutta tai kytke se pois päältä tarkkoja leikkauksia varten, kytke pois päältä ohuille materiaaleille kuten ohutlevylle, matala koville materiaaleille kuten teräkselle ja maksimi pehmeille materiaaleille ja syysuunnan mukaiselle sahaukselle.

Kuinka käytän pölynpoistotoimintoa?

Liitä pölynpoisto (12) poistojärjestelmään mukana tulevalla adapterilla.

Mikä on tämän kuviosahan maksimileikkuusyvyys?

Maksimileikkuusyvyys on 80 mm.

Voinko leikata metallia tällä kuviosahalla?

Kyllä, mutta sinun tulee voidella materiaali ja sahaterä leikkuuöljyllä suojataksesi työkalua ja välttääksesi ylikuumenemisen. Tue kappaletta puisilla palikoilla molemmin puolin.

Kuinka lukitsen sahan jatkuvaa käyttöä varten?

Paina lukituspainiketta (3) sahan käynnistämisen jälkeen. Vapauta lukitus painamalla virtapainike (4) kokonaan sisään.

Millaista terää minun tulisi käyttää?

Käytä materiaalin leikkaamiseen sopivia teriä. Varmista, että terät eivät ole halkeilleita, tylsiä tai vaurioituneita. Hampaiden tulee osoittaa ylöspäin asennettaessa.

Kuinka minun tulisi huoltaa kuviosahaa?

Tarkista säännöllisesti kaikki ruuvit, erityisesti terää pitävät. Tarkista hiiliharjojen kuluminen ja vaihda ne tarvittaessa. Puhdista saha hyvin väännetyllä liinalla, pidä tuuletusaukot ja pohjalevy puhtaina.

Mitä turvavarotoimia minun tulisi noudattaa?

Älä leikkaa putkia tai kaapeleita. Pidä sahaa vain eristetystä kahvasta. Varmista, että tuuletusraot eivät ole tukossa. Käytä kasvosuojaa, jos syntyy pölyä. Älä koskaan poista esteitä terän liikkuessa. Älä pysäytä terää painamalla. Odota, että terä pysähtyy kokonaan ennen sahan laskemista. Älä kosketa terää ennen kuin se on jäähtynyt.

KÄYTTÖOHJE 42500 Power Craft

Valmistettu Kiinan kansantasavallassa

6001 - Jiangsu JinDing, Jiangsu

Yhteisön tuoja:

HP Værktøj A/S

DK-7080 Børkop

Tanska

Kaikki oikeudet pidätetään. Tämän käyttöohjeen sisältöä ei saa jäljentää kokonaan eikä osittain millään tavalla sähköisesti tai mekaanisesti, esimerkiksi valokopioimalla tai -kuvaamalla, kääntää tai tallentaa tiedontallennus- ja hakujärjestelmään ilman HP Værktøj A/S:n kirjallista lupaa.

Hergestellt in P.R.C.

6001 - Jiangsu JinDing, Jiangsu

EU-Importeur:

HP Værktøj A/S

7080 Børkop

Dänemark

Saat heiluripistosahasta suurimman hyödyn, kun luet käyttöohjeen ja turvallisuusohjeet läpi ennen heiluripistosahan käyttöönottoa. Säilytä tämä käyttöohje, jotta voit tarvittaessa palauttaa mieleesi heiluripistosahan toiminnot.

Tekniset tiedot

Jännite: 230 V \~ 50 Hz

Teho: 710 W

Kierrosluku

kuormittamattomana: 0–3 000 kierr./min

Enimmäissahaussyvyys/

kappaleen paksuus: 80 mm

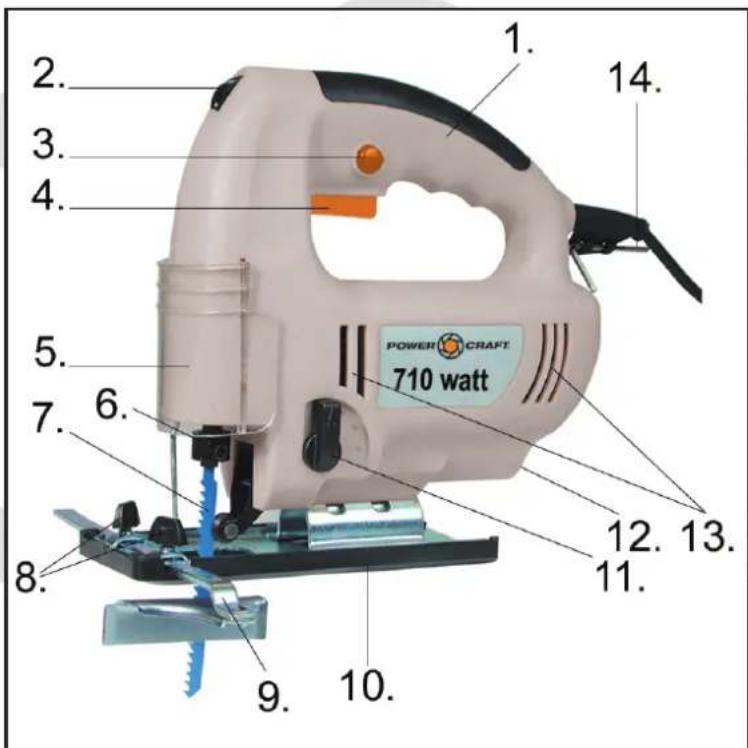

Pistosahan osat

1. Kahva
2. Nopeudenvalitsin
3. Lukituspainike

4. Virtapainike

5. Teränsuojus

6. Sahanterän pidike
7. Sahanterä
8. Suuntaisohjaimen säätöruuvit
9. Suuntaisohjain
10. Pohjalevy
11. Heiluriliikkeen säätövipu
12. Lastujen poistoaukko
13. Ilmanvaihtoaukot
14. Kuusioavain

Erityisiä turvallisuusohjeita

Älä sahaa putkia tai johtoja.

Älä koskaan käytä haljenneita, tylsiä tai vaurioituneita sahanteriä.

Älä käynnistä sahaa, jos siihen ei ole asennettu sahanterää.

Tarkista, ettei sahattavan kappaleen alla ole esteitä.

KÄYTTÖOHJE

Älä sahaa kappaleita, jotka ovat paksumpia kuin sahanterän enimmäissahaussyvyys, tai jos sahanterälle ei ole riittävästi tilaa sahattavan kappaleen alla.

Sahan metalliosat voivat johtaa sähköä, jos satut sahaamaan sähköjohtoa. Pidä sahasta sen vuoksi kiinni vain eristetystä kahvasta.

Tarkista, että moottorin ilmanvaihtoaukot eivät ole tukossa.

Käytä hengityssuojainta, jos sahauksen aikana muodostuu paljon pölyä tai jos sahaat terveydelle haitallisia materiaaleja.

Älä koskaan poista pölyä, sahanpurua, esteitä tai muuta materiaalia työskentelyalueelta, kun sahanterä yhä liikkuu.

Älä koskaan pysäytä sahanterää painamalla sahaa tai painamalla sahanterää sivulta.

Älä irrota pistosahaa sahattavasta kappaleesta terän yhä liikkuessa.

Älä aseta sahaa pöydälle tai työtasolle, jos terä ei ole pysähtynyt. Sahanterä liikkuu vähän aikaa virran katkaisemisen jälkeen.

Älä koskaan koske sahanterään tai metallilastuihin heti sahaamisen jälkeen, koska ne voivat olla erittäin kuumia.

Sahanterän vaihtaminen

Irrota saha sähköverkosta.

Nosta teränsuojusta (5) ja löysää kuusioavaimen (14) avulla kahta ruuvia, jotka pitävät sahanterää (7) paikallaan.

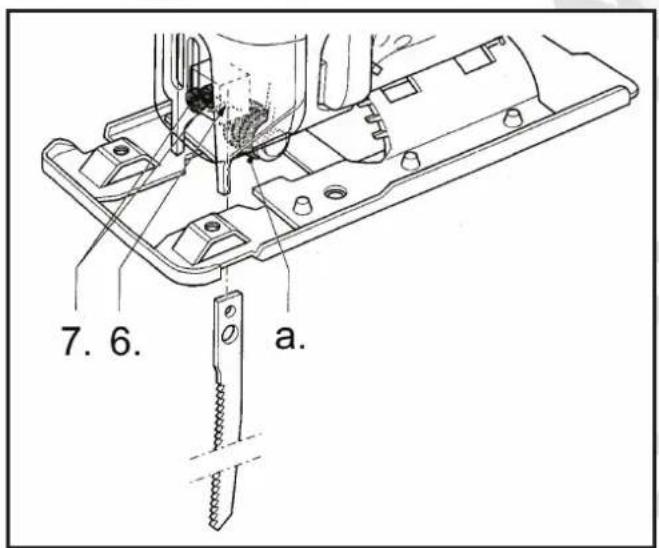

Irrota sahanterä sahanterän pidikkeestä (6). Aseta uusi sahanterä pidikkeeseen ja kiristä ruuvit. Terän hampaiden on oltava ylöspäin ja terän takareunan sahanterän pidikkeen takana olevan vivun pyörän (a) vaossa.

Vedä sahanterää varmistaaksesi, että se on oikein paikallaan.

Liitä saha sähköverkkoon.

Kun et käytä kuusioavainta, säilytä sitä sahassa olevassa pidikkeessä, jossa se on aina käsillä.

Käyttö

Pohjalevyn säätö

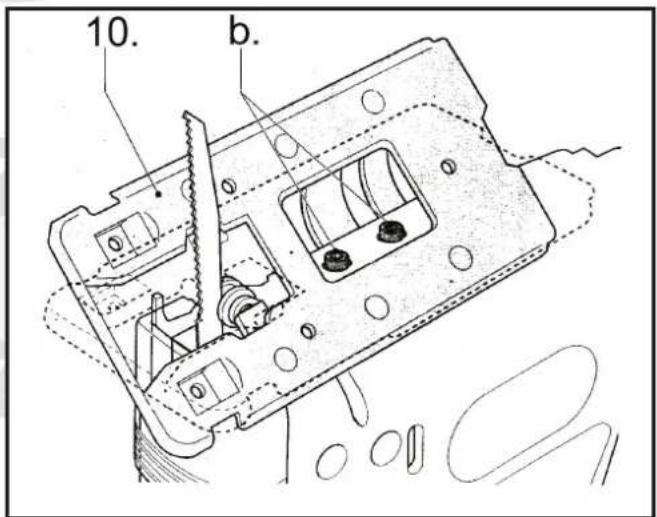

Pohjalevyä (10) voidaan kallistaa jopa 45 astetta oikealle tai vasemmalle sahaussuuntaan nähden viistoon sahausta varten. Löysää pohjalevyn alla olevaa kahta kuusiopulttia (b). Säädä pohjalevy haluamaasi kulmaan ja kiristä pultit.

Säädetty kulma on luettavissa pohjalevyn yläpuolella olevasta kaaresta.

KÄYTTÖOHJE

Suuntaisohjaimen säätö

Asenna suuntaisohjain (9) tarvittaessa pohjalevyyn ja kiinnitä se haluamallesi etäisyydelle pohjalevystä kiristämällä kahta säätöruuvia (8).

Lastujen imulaite

Liitä tarvittaessa imuri lastujen poistoaukkoon (12) sahan mukana toimitetun sovittimen avulla.

Käynnistys, pysäytys ja nopeudensäätö

Säädä sahan enimmäisnopeus kiertämällä nopeudenvalitsin (2) haluamaasi asentoon. Voit säätää nopeutta myös, kun saha on käynnissä.

Tarkista, että teränsuojus on laskettu.

Käynnistä saha painamalla virtapainike (4) sisään.

Sahanterä liikkuu edestakaisin pystysuunnassa.

Nopeus voidaan pitää vakiona painamalla lukituspainike (3) sisään. Lukituspainike vapautetaan painamalla virtapainike kokonaan sisään.

Saha pysäytetään vapauttamalla virtapainike.

Heiluriliikkeen säätö

Sahanterän heiluriliike voidaan säätää valitsemalla jokin heiluriliikkeen säätövivun (11) kolmesta asetuksesta. Heiluriliikkeen säätö sovittaa sahausnopeuden ja -laadun sahattavan kappaleen mukaan.

• Valitse pieni asetus tai poista heiluriliikkeen säätö käytöstä, jos sahausreunan on oltava hyvin hieno.
• Poista heiluriliikkeen säätö käytöstä sahatessasi ohuita materiaaleja, esimerkiksi levyjä.
• Valitse pieni asetus sahatessasi kovia materiaaleja, esimerkiksi terästä.
• Valitse suurin asetus sahatessasi pehmeitä materiaaleja ja sahatessasi kuitujen suuntaan.

Yleistä sahauksesta

Käytä aina sahanterää, joka sopii kulloistakin tehtävää ja sahattavaa kappaletta varten.

Pidä sahaa edessäsi ja tartu kahvaan (1).

Varmista ennen sahan käynnistystä, ettei sahanterä kosketa mitään ja ettei johto ole tiellä.

Varmista, että kappale on kunnolla kiinnitetty ja että sahauslinja on selvästi merkitty.

Käynnistä saha. Aseta pohjalevy kappaletta vasten ja anna sahanterän osua sahauslinjaan.

Sahaa, mutta älä paina enempää kuin mitä sahanterä pystyy sahaamaan. Älä paina sahanterää sivuttain.

Erityisiä pistosahausohjeita

Aseta pohjalevyn etureuna kappaleen päälle niin, että saha on pystysuorassa ja että sahanterä on oikein suhteessa sahauslinjaan sitä koskettamatta.

Käynnistä saha ja kallista sitä hitaasti alas samalla tukien sitä pohjalevyä vasten, kunnes terä koskettaa kappaletta sahauslinjan kohdalla.

Anna sahanterän työntyä kappaleen läpi ja kallista sahaa edelleen, kunnes pohjalevy on kappaletta vasten ja sahanterä kulkee alas kappaleen läpi kohtisuorassa. Poraa tarvittaessa halkaisijaltaan sopiva reikä ja aloita sahaus siitä.

Puun sahaus

Varmista, että kappaleessa ei ole nauloja tai muita metalliesineitä.

Metallin sahaus

Suosittelemme voitelemaan kappaleen ja sahanterän leikkuuöljyllä työkalun suojelemiseksi ja ylikuumenemisen välttämiseksi. Tue kappaletta puupaloilla molemmilta puolilta.

Muovin sahaus

Älä koskaan sahaa enimmäisnopeudella.

Tee koesahaus tarkistaaksesi, kestääkö materiaali sahattaessa syntyvää lämpöä.

Muurattujen rakenteiden sahaus

Joitakin materiaaleja sahattaessa saattaa syntyä terveydelle haitallista pölyä. Käytä hengityssuojainta.

KÄYTTÖOHJE

Kunnossapito

Tarkista säännöllisesti sahan kaikki ruuvit. Tarkista erityisesti sahanterän kiinnitysruuvit ja kiristä ne tarvittaessa.

Tarkista hiiliharjojen kunto säännöllisesti. Jos hiiliharjat ovat kuluneet, ne on vaihdettava.

Ympäristönsuojelu

Sinäkin voit osaltasi suojella ympäristöä! Muista noudattaa ympäristömääräyksiä: toimita tarpeettomat sähkölaitteet asianmukaiseen vastaanottopisteseen.

Puhdistus

Kuivaa saha kuivaksi kierretyllä liinalla käytön jälkeen ja pidä sahan pinnat ja ilmanvaihtoaukot (13) aina puhtaina liasta. Pidä pohjalevy puhtaana liasta, koska sahaus muuttuu muutoin epätarkaksi.

Älä käytä syövyttäviä tai hankaavia puhdistusaineita, sillä ne voivat vahingoittaa sahan muoviosia.
